APK1979,  на вашу разводку не поведусь. Я такие по 300 покупаю.
Там 2005руб. за 5 штук. с доставкой.

Корпусы педалей хорошие бы найти, или бы кто сделал. С начинкой я бы вопрос решил.

http://medi-maks.ru/service/spare-parts/azimut/pneumatic-valve-pedal/  400 рублей

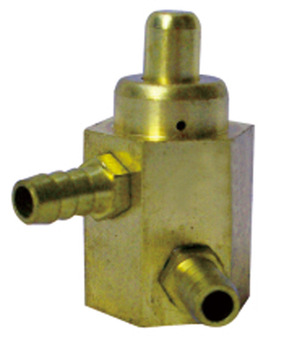

А это не подходит ?  http://28ooo.ru/index.php?productID=407   250 рублей

Не то, спасибо.

Миша,берёшь лист железа на дно 3мм,на верхнюючасть 1,5,размечаешь,режешь болгаркой,потом гнёшь в тисках в параллелях,сверлишь, оськи латунные точишь на станке,режешь резьбы,потом в автомастерской красишь,клеишь резинку, у меня клапан лежит,поэтому рычажный механизм который увеличивает ход педали ,у штока ход 10мм,и педаль готова.

Подтверждаю,сделал сверло,сверлит волшебно,на выходе не ломается как все эти твердосплавы. Материал отличнейший!

Не Миш,я предпочитаю сделать свой клапан,сам сделаешь под себя,это будет то что нужно,а этот сборняк не преемлю.Когдато использовал клапана камоцци,немного переделывал,вроде как неплохо работали,но  когда сделал свой,-это небо и земля.

Да, твоя педаль мне понравилась. У меня нет возможности сделать корпус педали, имеющий достойный вид, т.к. штихель уже выглядит очень прилично.
У Камоцци ничего особо подходящего не нашел, а этот может оказаться вполне приличным
Ход миллиметров 7-8.
Сделать тоже можно, но если выпускают подходящий, можно сэкономить время. А вот корпус подходящий пока не нашел, хотя наверняка кто-то делает.

Миша, погугли в Питере - гидрорезный раскрой. Большинство контор, предлагают свой металл, зачастую сопровождают станочной обработкой, в твоём случае - листогиб.

Олег,эта Гидрорезка стоит всех денег,у нас есть такая установка,я однажды попробовал обратится,фрезу дисковую Р18 порезать на лапшу для штихелей объявили цену 25центов сантиметр,это ещё при старом курсе,   ЯЯЯ неее согласен.  Миша ,был бы ты ближе ,я б тебе помог с этим вопросом.Ромке помогал.

Михаил Ш,  радоваться находке пока рановато ,при ходе клапана 7-8мм,тебе будет очень сложно держать работу ручки в нужном диапазоне,так как каждый миллиметр хода либо добавляет либо уменьшает скорость поршня,что крайне неприятно. так как эти системы очень чувствительны и удерживать ногой педаль крайне затруднительно.     Проверено практикой. Попробовать для видео ролика и показать что это работает ,можно,но в практической работе ,это будет проблемно.Работать на полное нажатие,можно вполне,регулируя давление редуктором,но если показать что есть плавный старт что является главной задачей в принципе,то ход педали нужно увеличить как минимум в 2 раза.

Да понятно, что чем длиннее ход, управляемость лучше. С другой стороны, увеличение хода на 1мм увеличивает длину всего клапана на 2мм. Все время приходится искать компромисс. Ну и когда на коленке делаешь, хочется найти побольше готовых решений. Думаю, что этот клапан попробовить смысл есть. Даже если в нем что-то переделать придется,это проще, чем делать с нуля. У стоматологов педали тоже работают в достаточно жестком режиме, а конструкции отрабатывались уже несколько десятилетий. Только им холостой ход не нужен, а так, круглая педаль удобна тем, что без разницы, с какой стороны нажимать.

Vol demar, Володя , а что за спицы такие волшебные ? С ув .

Вот здесь поадекватнее
http://www.nha-spb.ru/shop/926-metalloobrabotka/products/3813-gidroabrazivnaya-rezka.html

Миша,холостой ход сделать элементарно в этом клапане,сделай возможность глушить отверстие сброса,и проведи отдельную воздушную магистраль через тройник,надо холостой ход? заглуши отверстие,не нужен ,открой. Это по поводу моих трубок в педаль.

Володя, не хочу огород городить, оптимально, винтом на педали холостой ход выставлять.

вот еще одна педаль




3-2-путь-пневматический-до-колен-педаль-воздушный-клапан-1-4-007808-137.jpg_350x350.jpg (32.85 КБ) [ Скачать ]

А если в этой клапан поменять, может и покатит. Одна такая у меня есть.
maks1976,  а чего она сейчас стоит?

Миша на али экспрессе 1788р  . самая дешевая 1400 р. не там еще дешевле есть 1165 р   .

Georg.P, Да простит Володя, здесь:
http://shlifovkakamnya.ru/spicy%20dlya%20puchkov.html

Старая уже и проверенная Мишина наводка, за что ему все спасибы    .
Зы- и плюсандеров побольше!)))

Вадик,  за что простить та?,но это по России,как их к нам то ? я нашёл в Киеве,дядька высылает,не весь ассортимент правда есть,но 2; 3 ,милиметр,есть.Спицы классные.
