Звучит красиво, но не совсем понятно для не профессионала)
а что насчет держателя? не будет?инструкция нужна будет

ALENCo,
Здравствуйте Алексей, можно ардуино тоже опцией сделать, чтобы только по инструкции или по видео собрать и осваивать прибор))).
И желательно чтобы все деталющки были в наборе, а еще лучше в инструкции фото и название этой деталюшки, лично я знаю только как выглядит кондентсатор(  для чайников инструкция)

а в украину такое доедет????
14 человекочасов потратил на прочтение темы, скокого всего узнал, настроение менялось от ейфории от возможности управления силовой цепью тиристором, мотал обмотки транформатора и ставел димерры в первичку.... до краха всех надежд от того что лучше не мосфетах..... и еще с регулировкой сигнала


я так понимаю что за границу слать деталюшки сложно будет, да и с оплатой тоже.... хотя  соплатой наверно легче через всякие мани.....

предложение схема + подробные обьяснения на видео как собрать и настроить, а по месту ловить уже того кто умеет паять, и платить деньги за сборку, и настройку, но вот конечно електрод с отскоком......
с покупателя обещанае год или 2 хранить в тайне схему и видео урок. за это время думаю техника уйдет вперед и можно будет открыть тайну......

absent,
Если хранить тайну то как мы будем помогать продвигать этот конструктор, думаю надо наоборот, выкладывать в ютюбе видео по сборке, и его возможности, в вк в группах рукодельных, он ведь не только для ювелирки.
Подождем Алексея, интерестно очень как он видит это))

Затихло что то

Я на быстро и не рассчитывал. Наверное у Алексея есть дела по-важнее

Всем доброго вечера!

Проект вижу некоммерческим и полностью открытым, секретов особых тут нет.


Есть нюансы, которые превращают самоделку в профессиональный аппарат, но эти же нюансы, увы, делают его в 2..4 раза дороже. Поэтому, пока не будем их касаться.

Почему "пока"? Потому что электроника движется семимильными шагами, и решения, которые сейчас доступны оборонке и спецпроизводствам, через пару лет будут использоваться в передовых коммерческих устройствах, а ещё через несколько - лежать в открытом доступе...

И то, что я привел несколько страниц назад, производителями импульсных сварочников уже опробовано, пережевано и секрета не представляет. Да, это всё работоспособно, и до сих пор используется во многих приборах, но уже не является коммерческой тайной.

Сейчас у меня не очень много свободного времени, но на ветке среди вас есть заинтересованные участники, немного электронщики, предлагаю начать!


Сейчас есть два основных направления для разработки:

1. Основная плата.
Как я уже упоминал раньше, плата должна содержать стабилизаторы питания, управляющая логика, драйверы, силовые ключи, резисторы и необходимые модули для управления автофильтром, электромагнитным клапаном и электромагнитом отскока, разъёмы для подключения трёх плат ШТ и, возможно, разъём для ардуино.
Кто не хочет использовать ардуино, автофильтр или ещё что-то, можно их не устанавливать, плата от этого станет дороже на копейки.
Почему ардуино? - Это очень распространённая и простая для начинания платформа.
Какая плата ардуино? - Желательно такая, на которую можно установить ЖК дисплей.
Другие исходные данные:
Стабилизаторы питания - на напряжение 12В (клапан, драйвера), 5В (логика, ардуино).
Для уменьшения количества паяной мелочи их удобно использовать в виде готовых сборок, типа таких или таких.
Переключатели на ШТ можно такие.
Управление клапаном - нужно 12В ток до 1А, обычный n-канальный МОСФЕТ в корпусе SOT-23, например, irlml2502.
Управление АФ - нужен меандр частотой 30..100 Гц амплитудой 9..15В.
Резисторы на мощные каналы - по два 10Вт "цементных", на меньшие токи - по одному 10Вт или 5Вт.
Ну и так далее, вопросы появятся по мере формирования конструкции.

2. Держатель электрода с отскоком.
Почему обязательно с отскоком, думаю, объяснять не надо?
Здесь простор для творчества.
Мой первый держатель был изготовлен за пару часов из болванки фторопласта, электромагнита от экономайзера ХХ ВАЗ-2109 и цанговой миниатюрной отвертки.
Дерзайте, предлагайте варианты.
Можно купить китайский, например, здесь, но предупреждаю: д..мо. Я сколько-то страниц назад его описывал. Потом подарил. Хотя, если руки прямые, можно допилить.
Можно купить более приличный, например, ПАКовский, но тогда теряется смысл DIY.
Требования примерно следующие:
Сопротивление электромагнита 3...20 Ом (не случайно для его питания запланирован отдельный стабилизатор, можно выбрать необходимое напряжение).
Движение якоря с крепежом электрода ограничить величиной около 1мм.
Крепеж электрода можно сделать цанговый, а можно из латунного клеммника.
Якорь должен в свободном состоянии выталкиваться пружиной с усилием, хотя бы, 50г, лучше 200..300г.
Усилие отрыва электромагнита в начале хода должно быть как можно больше. Минимум, 100..200г, в идеале - несколько кг.

Что ещё?
Дорогу осилит идущий!

ALENCo,
Здравствуйте Алексей.
Возможна комплектация Вашим держателем с отскоком?( цена будет выше но это не критично).Чтобы не доробатывать китай или не покупать паковский. Отечественное ближе к сердцу и ремонту если что)))

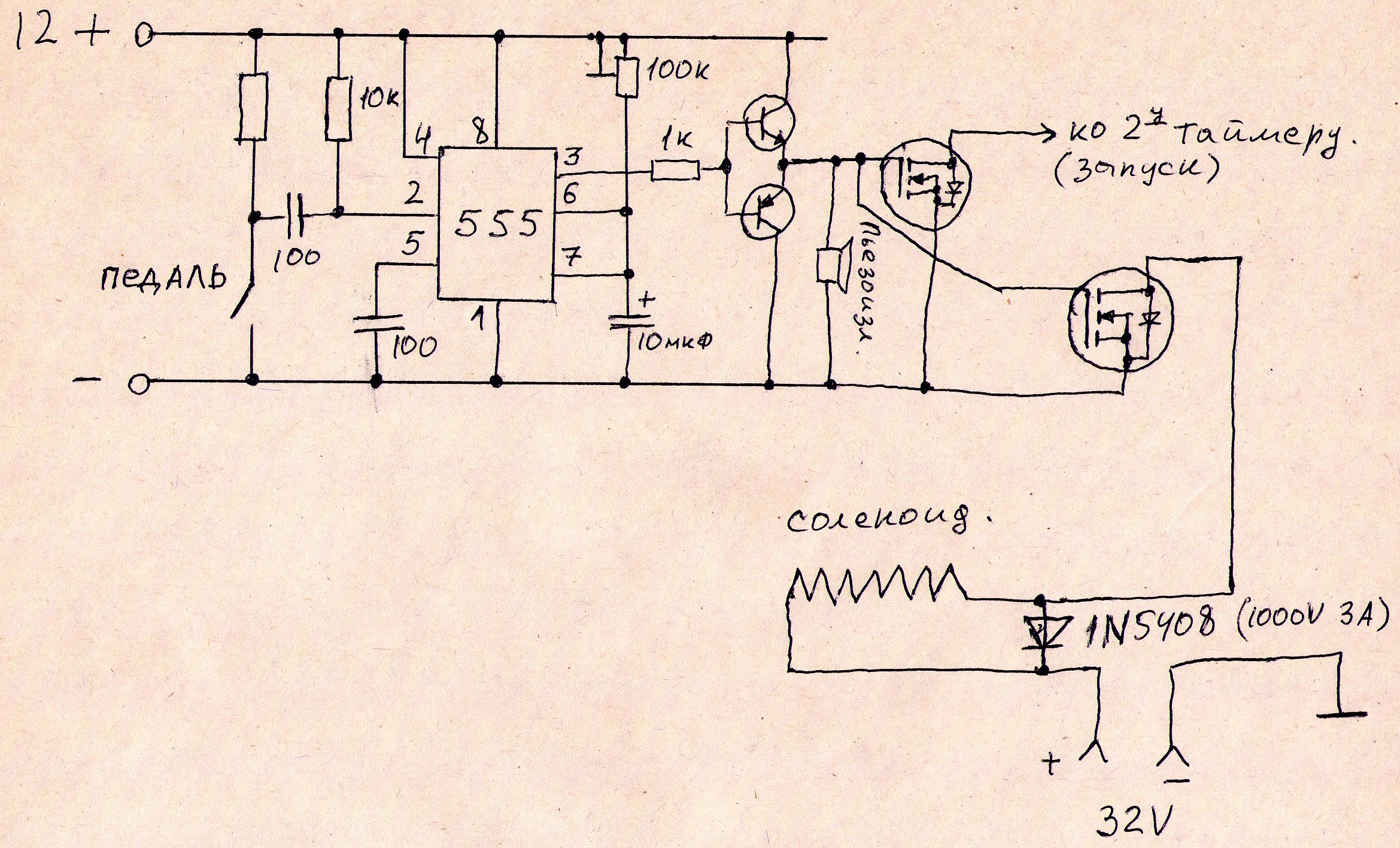

Ни как не могу понять почему через некоторое время работы сварки выходит из строя микросхема 555 на первом таймере, второй, который задаёт время сварки работает отлично и не разу не ломался. Есть подозрение на то что в цепи соленоид и напряжение довольно высокое, ну и ЛОЖНЫЕ срабатывания от простого включения например бор-машинки. Шунт на соленоиде стоит и на питании на входе конденсатор поставил на 0,1 мкф. Так что мало собрать сварку её бы ещё отладить бы.

В цепи таймера никаких соленоидов нет, он хорошо отвязан драйвером и мосфетом.


Здесь что-то другое.
Какой тип таймера (буквы до 555)?

Какое сопротивление на педаль?
Ложные срабатывания могут быть вызваны и наводкой на цепь разомкнутой педали, и по питанию.
От наводок на педаль можно попробовать избавиться уменьшением сопротивления нагрузки педали (если источник питания 12В лишних 0,1..02А потянет, можно 100 Ом и менее).
Но сама входная цепь выполнена так, что на 100% от наводок не спастись.

По питанию надо несколько керамических конденсаторов максимально близко к выводам микросхемы.

NE555

Сопротивление педали, имеется в виду провод до прибора с замкнутой кнопкой? Замерю.

Сопротивление резистора, нагрузочного для педали.

Слева от 10к

Я когда свою на контроллере собрал, при первом же разряде у меня все вылетело и контроллер и дисплей....
Но все решается более мощными защитными диодами, кондерами керамикой, разнесение плат задающих и силовых подальше друг от друга.

Будем пробовать все варианты.

Развести питание толстыми дорожками, дорожки проложить рядом и напаять между + и землей  много безвыводных кер. кондеров. Через 1 см. И электролитов тоже. Может это поможет

Кстати не стоит пренебрегать защитными "диодами" супрессоры или стабилитроны, супрессоры вроде как более быстрые. Соответственно если питание микры 12v , то и соответствующие диоды нужно брать на 12 +, какие там поближе. Очень хорошо гасят всплески "иглы" которые особо невидны, но очень хорошо вываливают чувствительные элементы.

Илья,  Зайду завтра в магаз куплю, попробую. Только не могу найти в инете как их ставить. Как шунт?

Катод на плюс питания микросхемы, анод на минус. Да, грубо говоря шунтируется микросхема.

Спасибо
