Развернуть ⇓

ВСЕМ РЕКОМЕНДУЮ ОЗНАКОМИТЬСЯ!

http://issuu.com/mariodimaiospa/docs/lampert_puk?mode=window

Учебные материалы в картинках

Страничка Lamperta в фейсбуке:
https://www.facebook.com/PulseArcWelders

PUK-U3

http://www.youtube.com/watch?v=G-hIccHzs8o
Сварка 6 крапанов на очень большой камень бриллиант 18-каратного белого золота с использованием Lampert PUK 3 Professional Plus. режим  стандарт 7мс 35% до 40% мощности. Я начал с нехватки мощности для этих очень больших крапанов, но повысил установку мощности до 40%.  Я использую D-форму провода с плоской частью для поверхности камня. Фото готовой работы в конце ролика.

Подготовка платинового кольца к сварке.
http://www.youtube.com/watch?v=4kYOBvszdSc

Cubic
Сейчас бы покупал Orion150i  за 7500$ или Orion 150s за 5000$ .Вот эти две модели, если разобраться в характеристиках, больше умеют по тем же деньгам, чем PUKи.
Вообще самые последние разработки лучших сварочников стоят: 12500$ ОРИОН 250i; 10000$ сварочник Фазер mx2.
Перед покупкой нужно просчитать окупаемость сварочника на основании: если у вас бойкая точка-ювелирка и не одна в городе, как min миллионнике, у вас там небольшой штат работяг на производстве изделий и ремонте 10 человек плюс небольшой ювелирный магазинчик,что обеспечивает хорошую загрузку аппарата дорогим эксклюзивом,очками и прочей хренью, хорошо оплачиваемой-вот тогда покупка дорогого многофункционального сварочника оправдана и он быстро окупится. Можно в таком случае покупать аппарат по-дороже- за 7500$ и больше.
 Но если сидеть и работать(калымить) одному без коллектива в маленьком городке тысяч 50-300 населения со слабой платёжной способностью плюс огромное количество конкурирующих ювелирок по ремонту и изготовлению- аппарат(тот же PUK за 5000$) окупаться будет долго.В этом случае лучше искать дешёвого "китайца"с отскакивающим электродом до 1500$ обязательно с регулировкой времени (длины) импульса.

Ремонт очков
http://www.youtube.com/watch?v=GtQ9rNP2JgAhttp://www.youtube.com/watch?v=6h_n1kw52ks

http://www.youtube.com/watch?v=Nn1e_a11caMhttp://www.youtube.com/watch?v=QJrdfMbuOz0

Микроимпульсный сварочный аппарат МОЛНИЯ 4.0
http://www.youtube.com/watch?v=I00SZQO8uz0

http://www.youtube.com/watch?v=AIRRRxZDUxA

Сварка серебра (марка аппарата не известна).
http://www.youtube.com/watch?v=JGTCh-vuKtU

Получилось распаковать PDF-файлы,буду делиться инфой.

А сплавы на основе олова им можно варить - паять? Температура плавления сплава 230 градусов.

Леонид,
Можно.
Бижутерные легкоплавкие сплавы советуют варить на малой длине импульса.

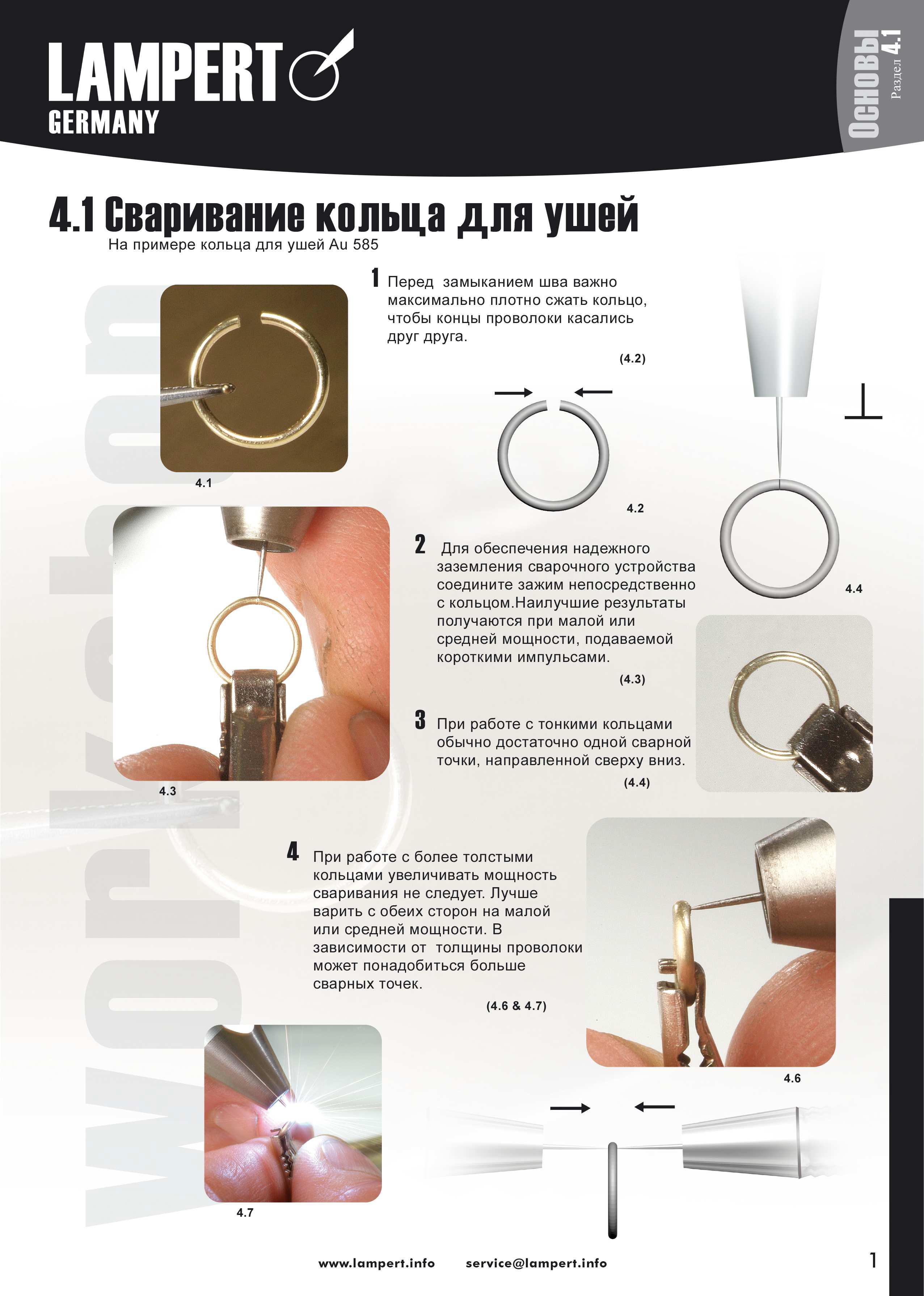

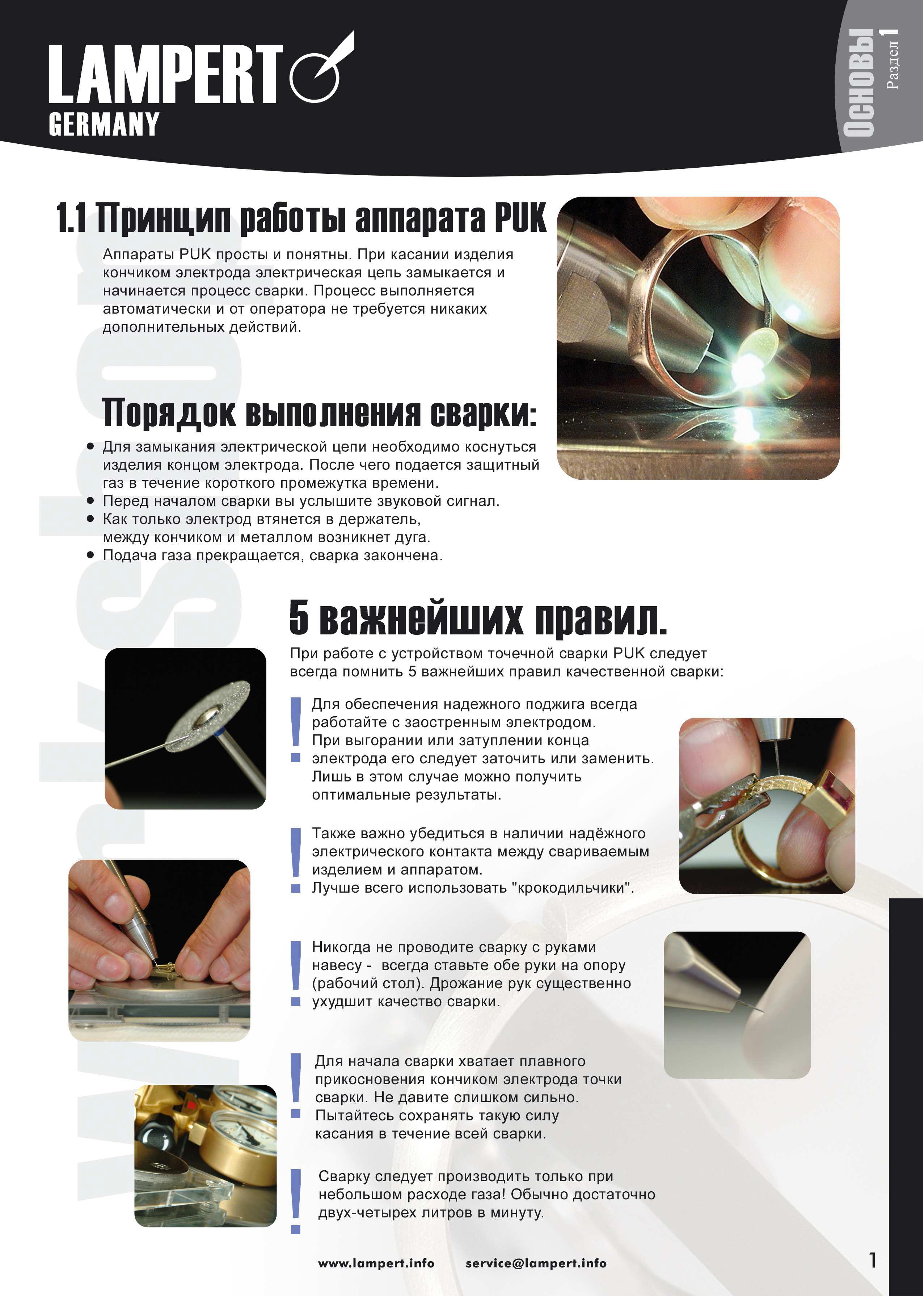

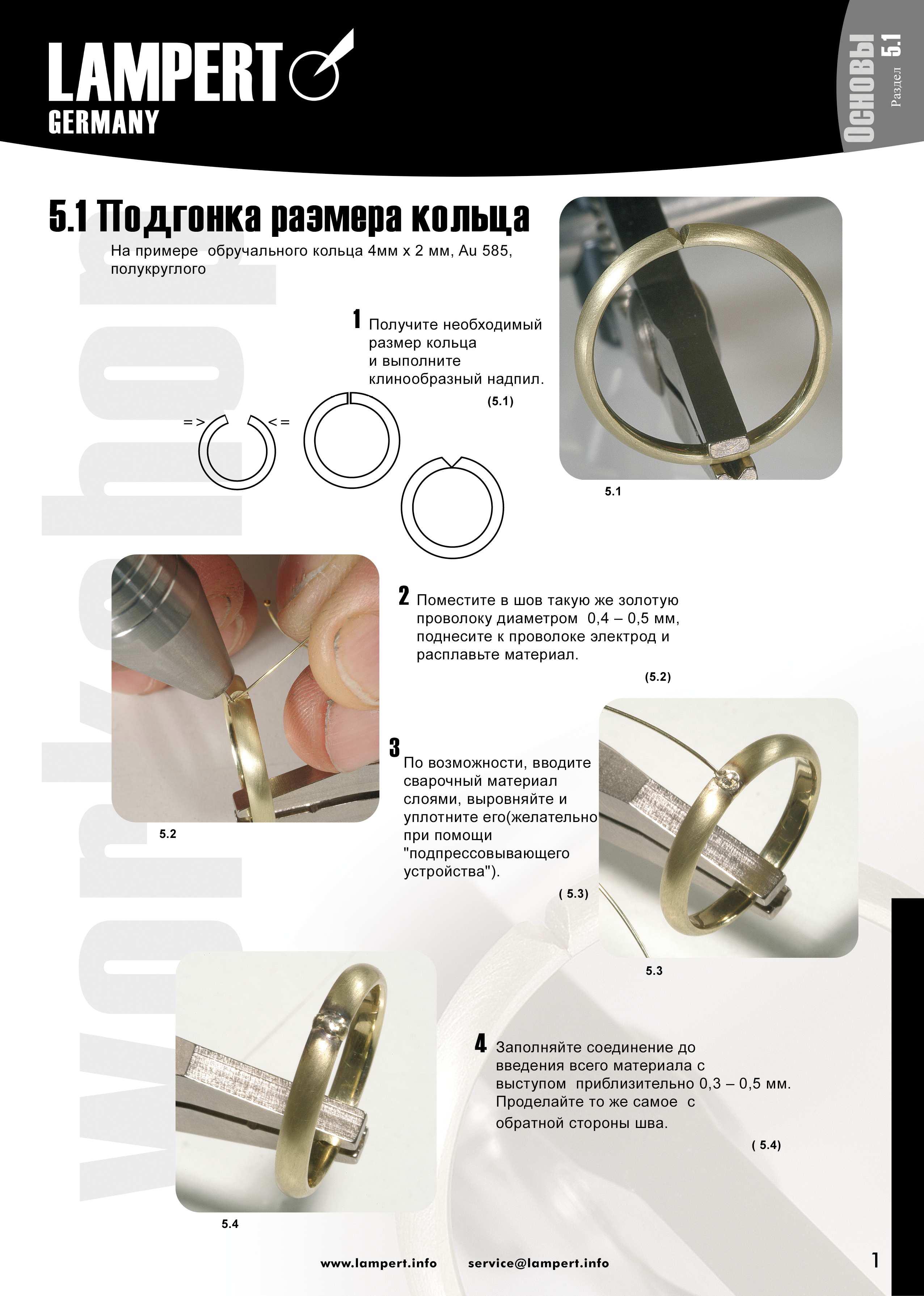

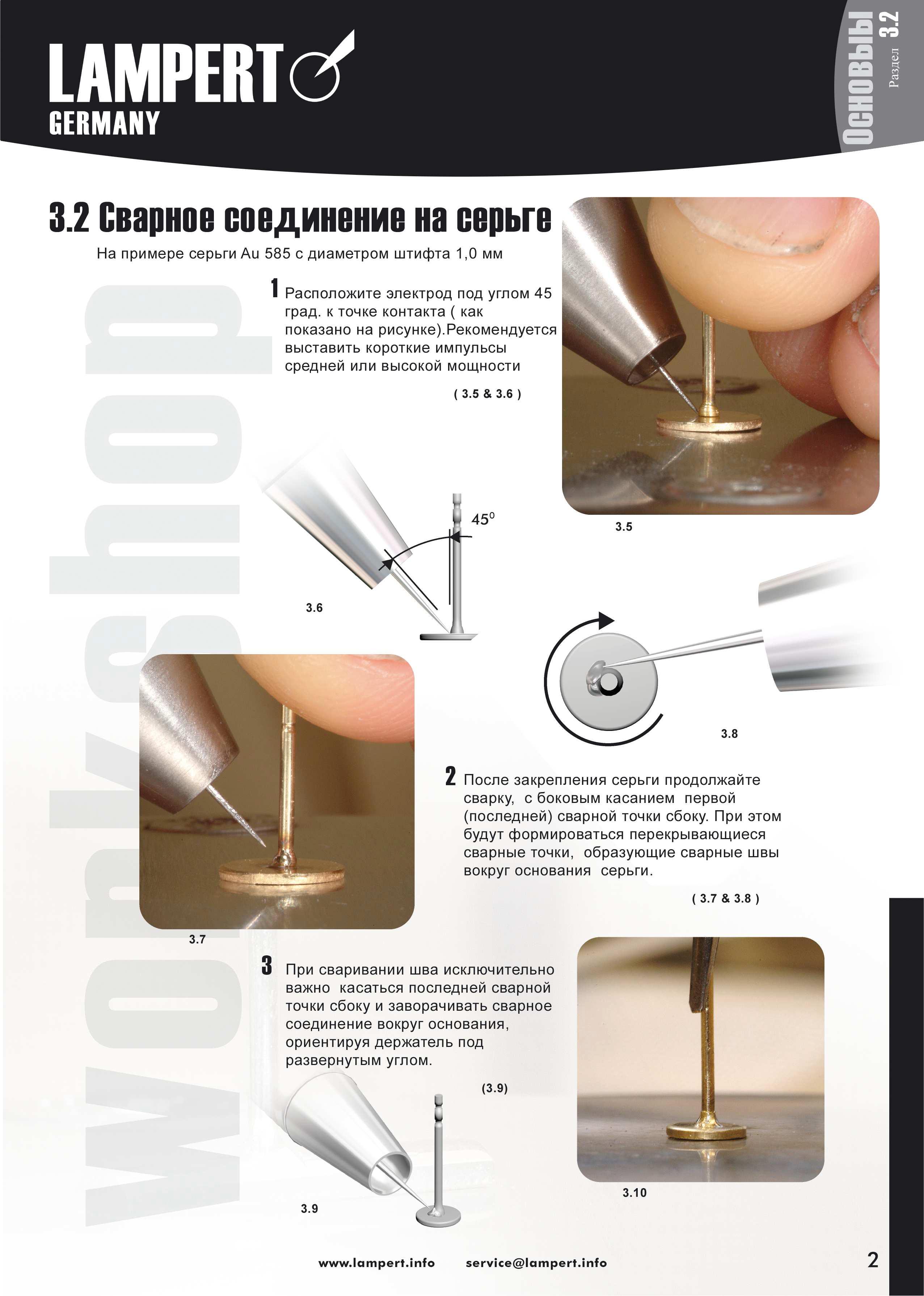

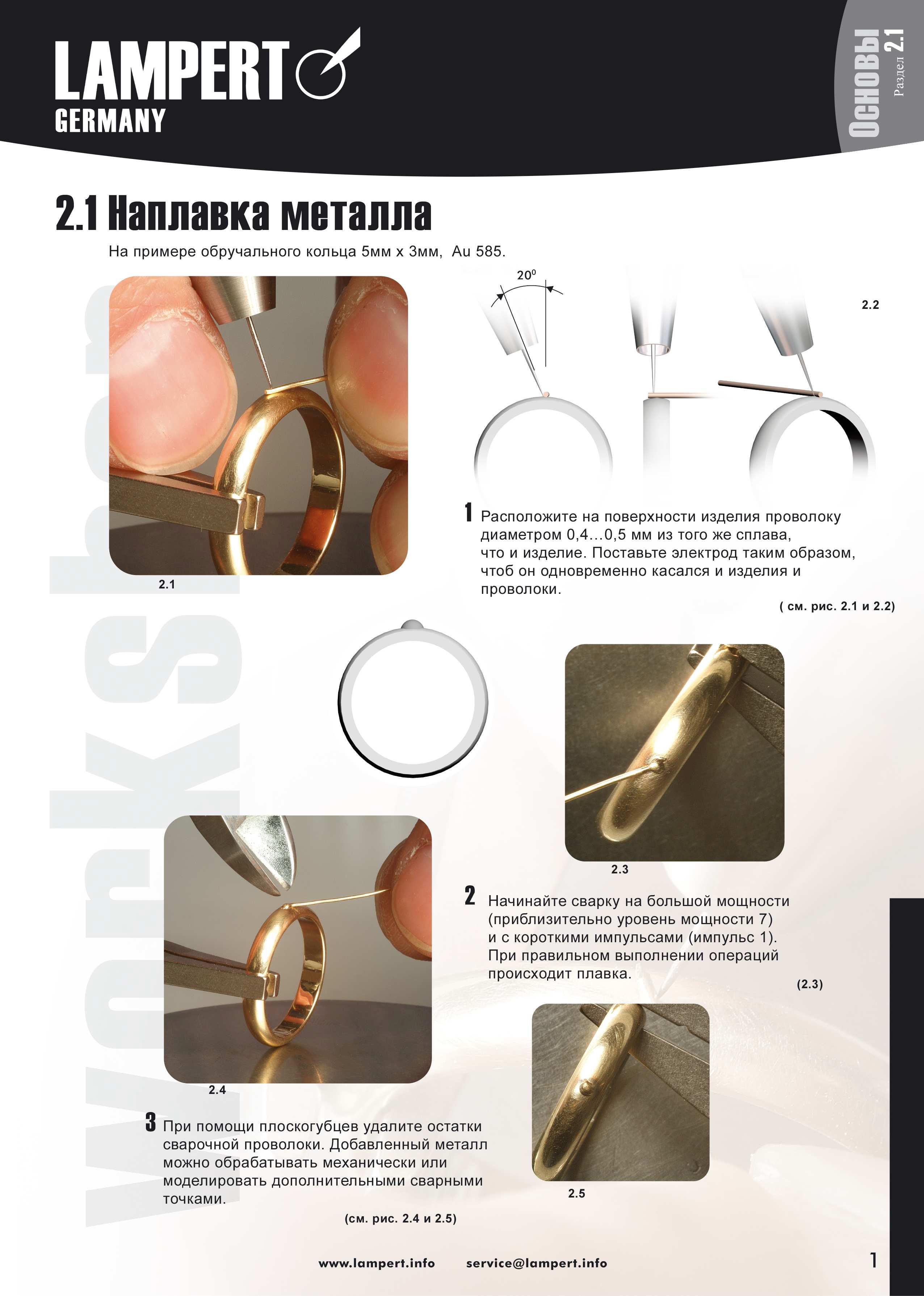

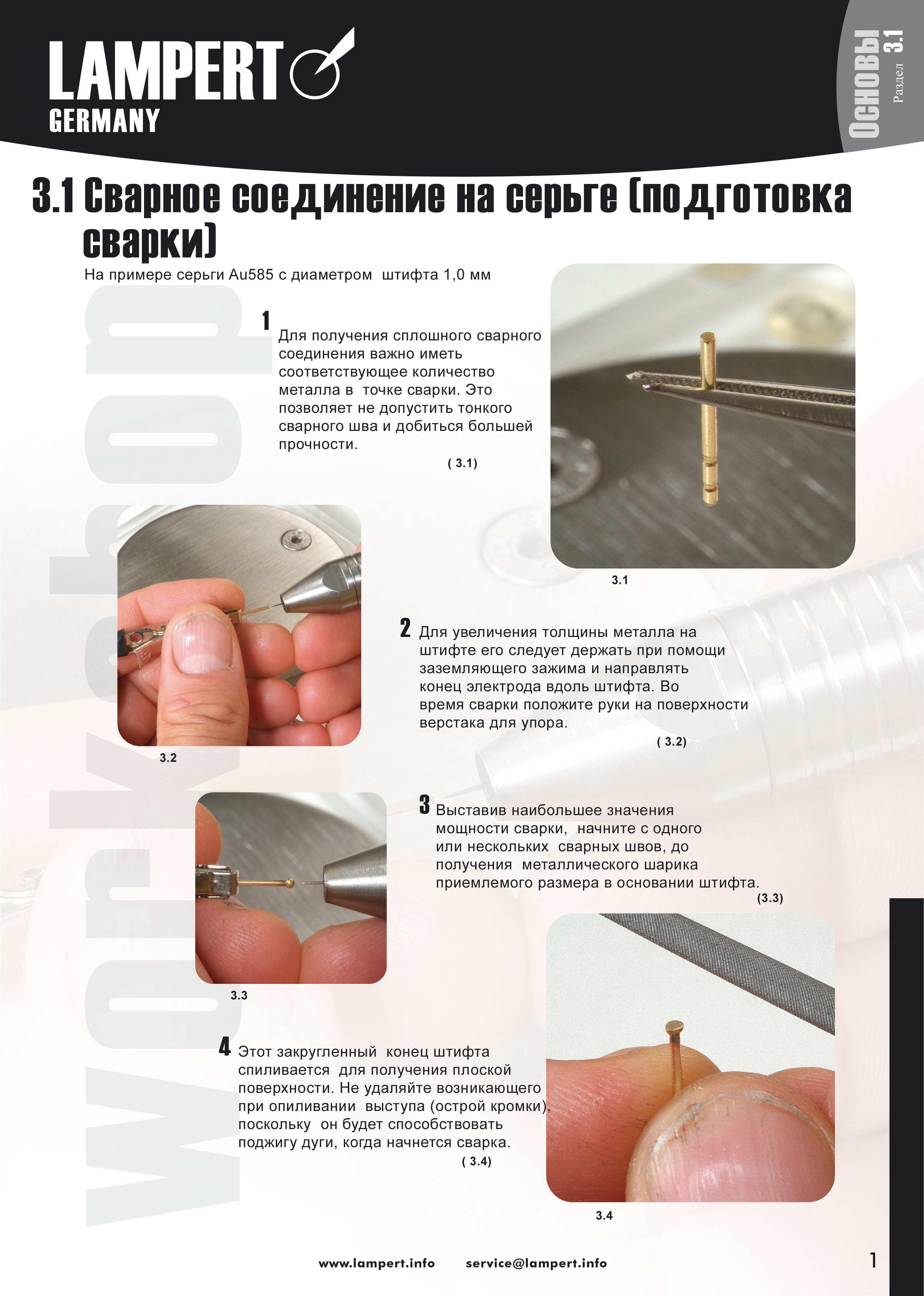

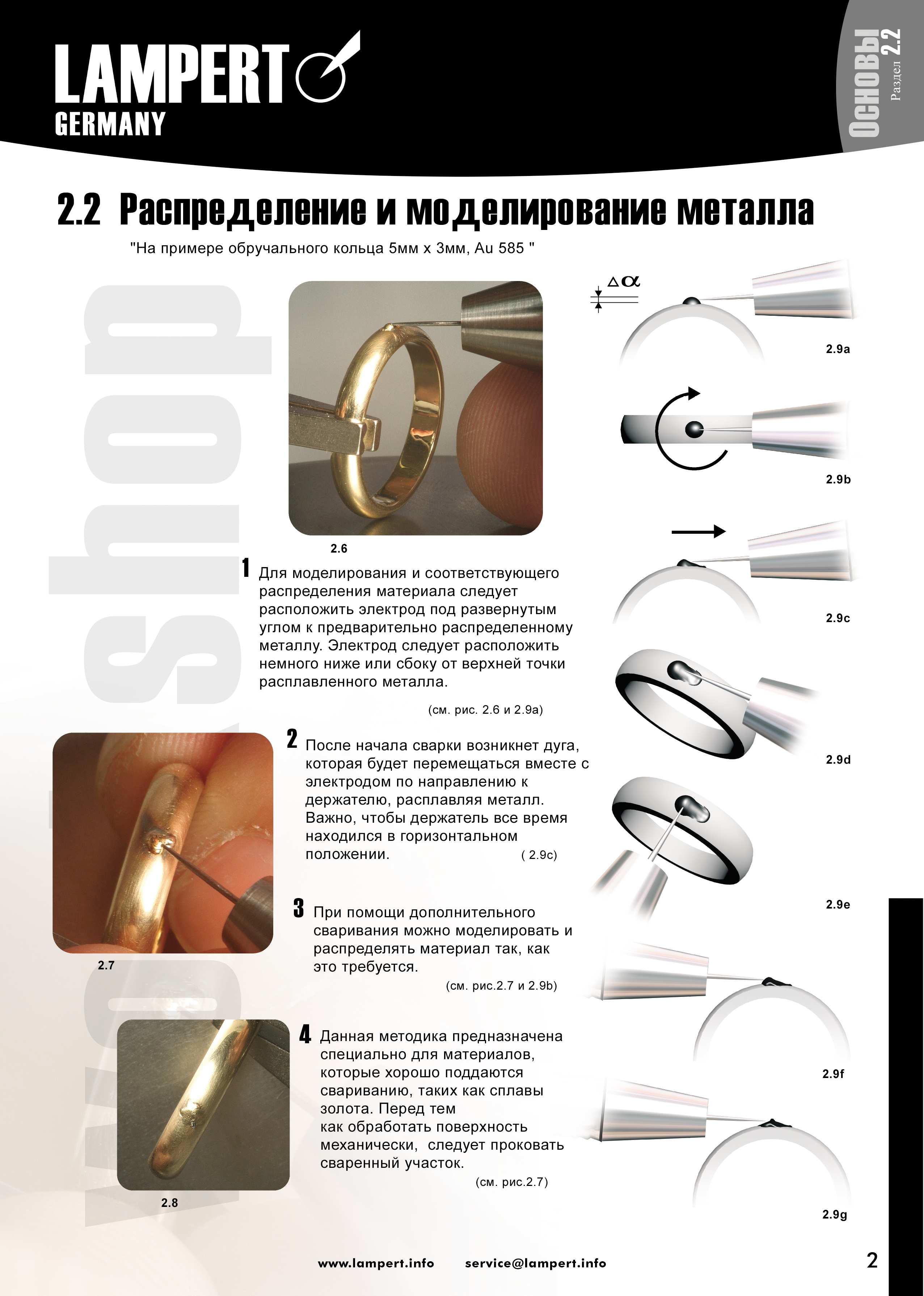

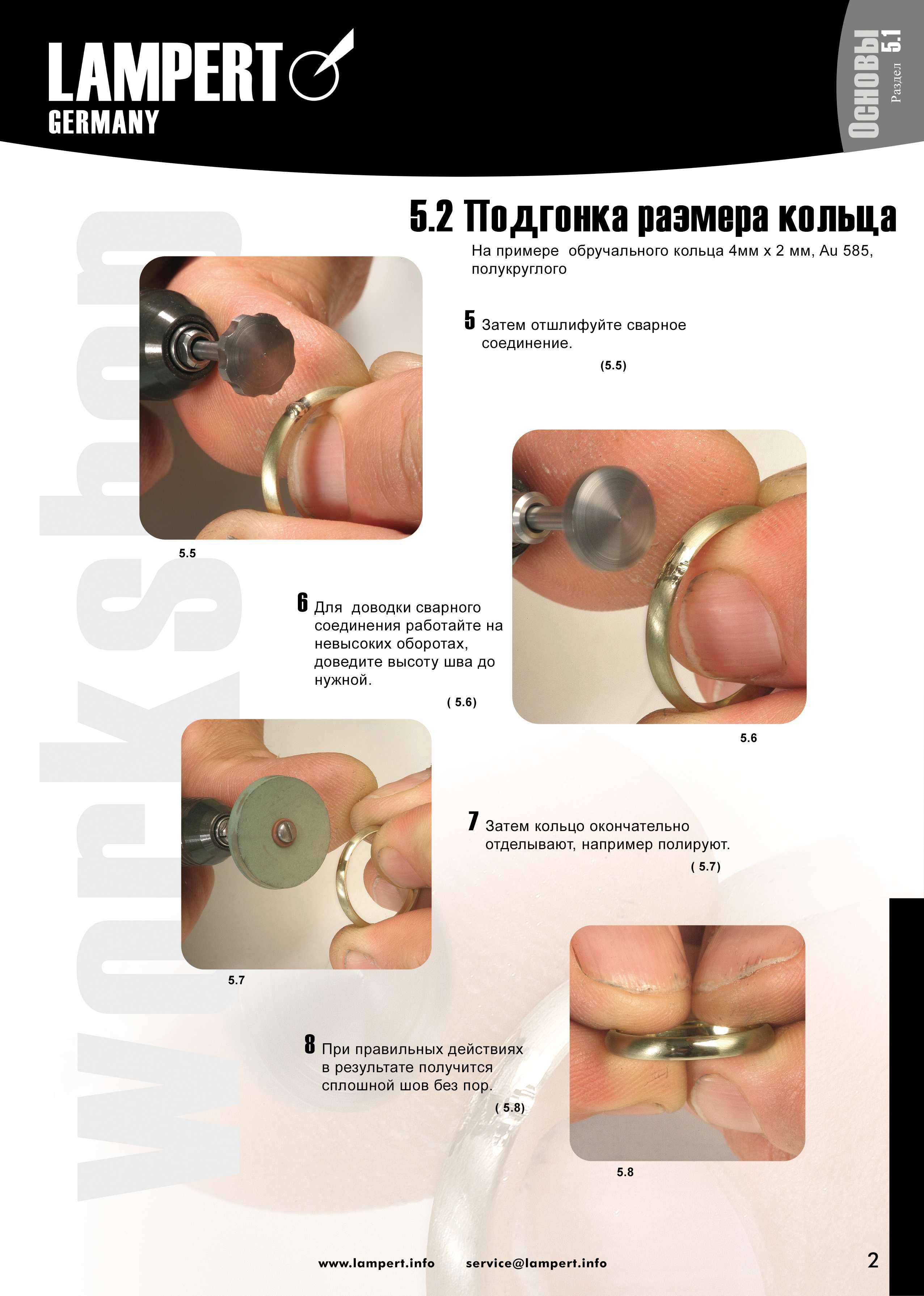

Для увеличения- нажать на картинку.

привет народ. такова большого опыта не имею, но может информация будет кому и полезна. смотрел техдокументация фирменного от Lampert PUK 04. варит всё, золото серебро паладий. принцип такойже (теоретически) только там есть еще настройка время импулса в милисекундах. в зависимости от металла сила разряда и время импулса играю походу немаловажную роль. сила была решена с помощью кондёров а вот как рншить с временем. может если время разряда ( дуги ) уменьшить или сделать регулируемым то и серебро гореть не будет. или я ошибаюсь?
да кстати там электрод сидит на минусе. вольфрам заточен под углом 15 град. из ручки торчит на 4-6 mm типо принципиально должно быть так.

кстати рабочее напряжение 30-43 вольт. для серебра рекомендуют мощность от 35 до максимум 50% мощности. иначе серебро будет брызгать. время дуги от 10 мсек. шаг мощности 1, 10,20,30,50,75,100. время разряда 1,3,6,10,15,20,30. для других металов мощность от 50 а время короче. <10мс


вот както так.

axes24,

Что значит, серебро будет "гореть"?  В Орионах, при сварке  высокомобильных в жидком состоянии  металлов, типа   серебра,  на  максиальных мощностях применяют 1мм электроды.  Чтобы  уменьшить "роющий" эффект, т.е. ямки вместо шва,  полностью притупляют конец  1мм электрода .

Рекомендуемая   пакразработчиками  регулировка времени для сварки серебра в среднем 18 ms  в режиме ВЧ- импульса.

При сварке драгметаллов на больших энергиях в частности золота я заметил потери металла на испарение и  разбрызгивание.

axes24,
Дайте ссылку на техдокументацию для PUKа 04 на рус. языке
