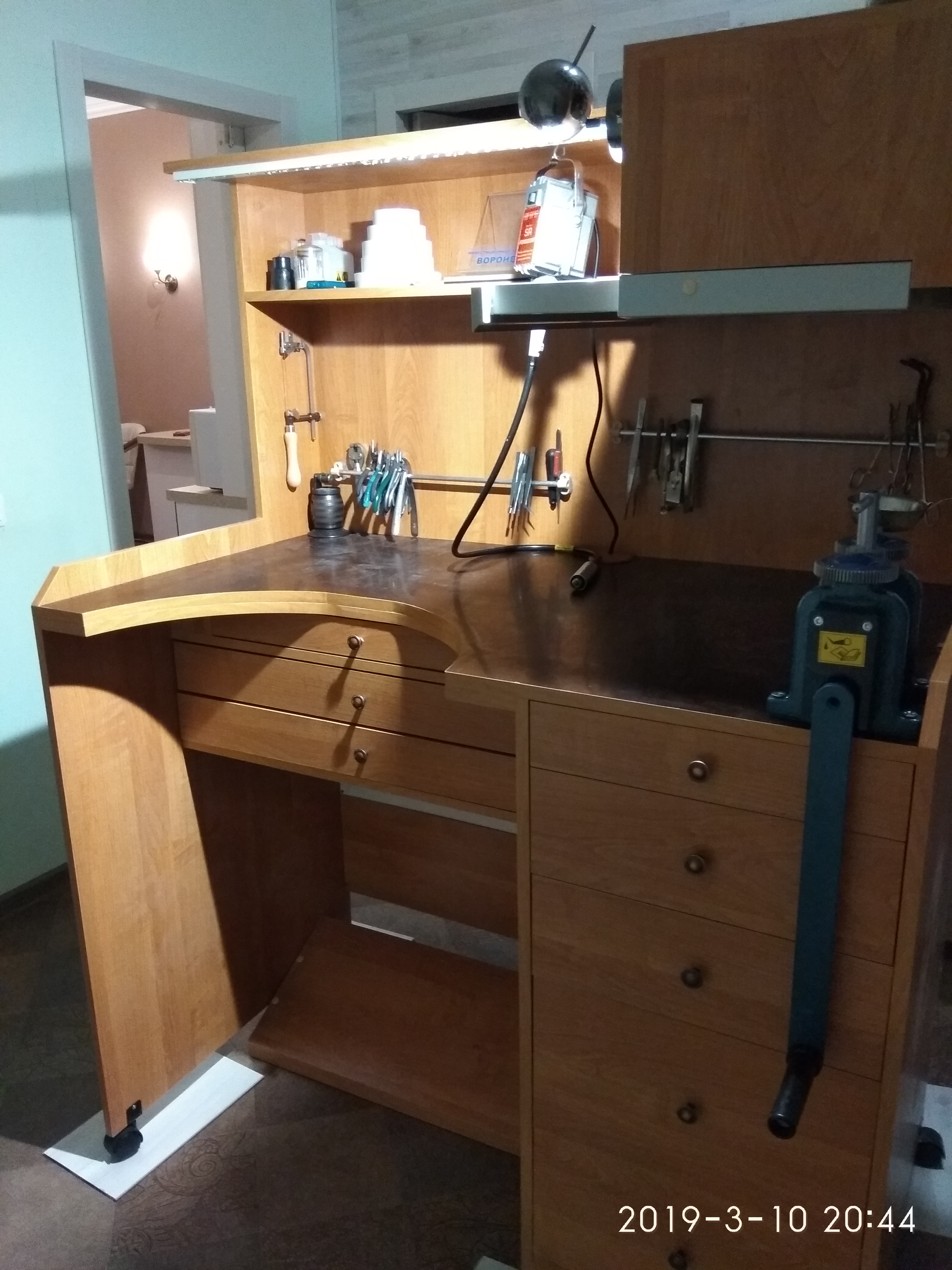

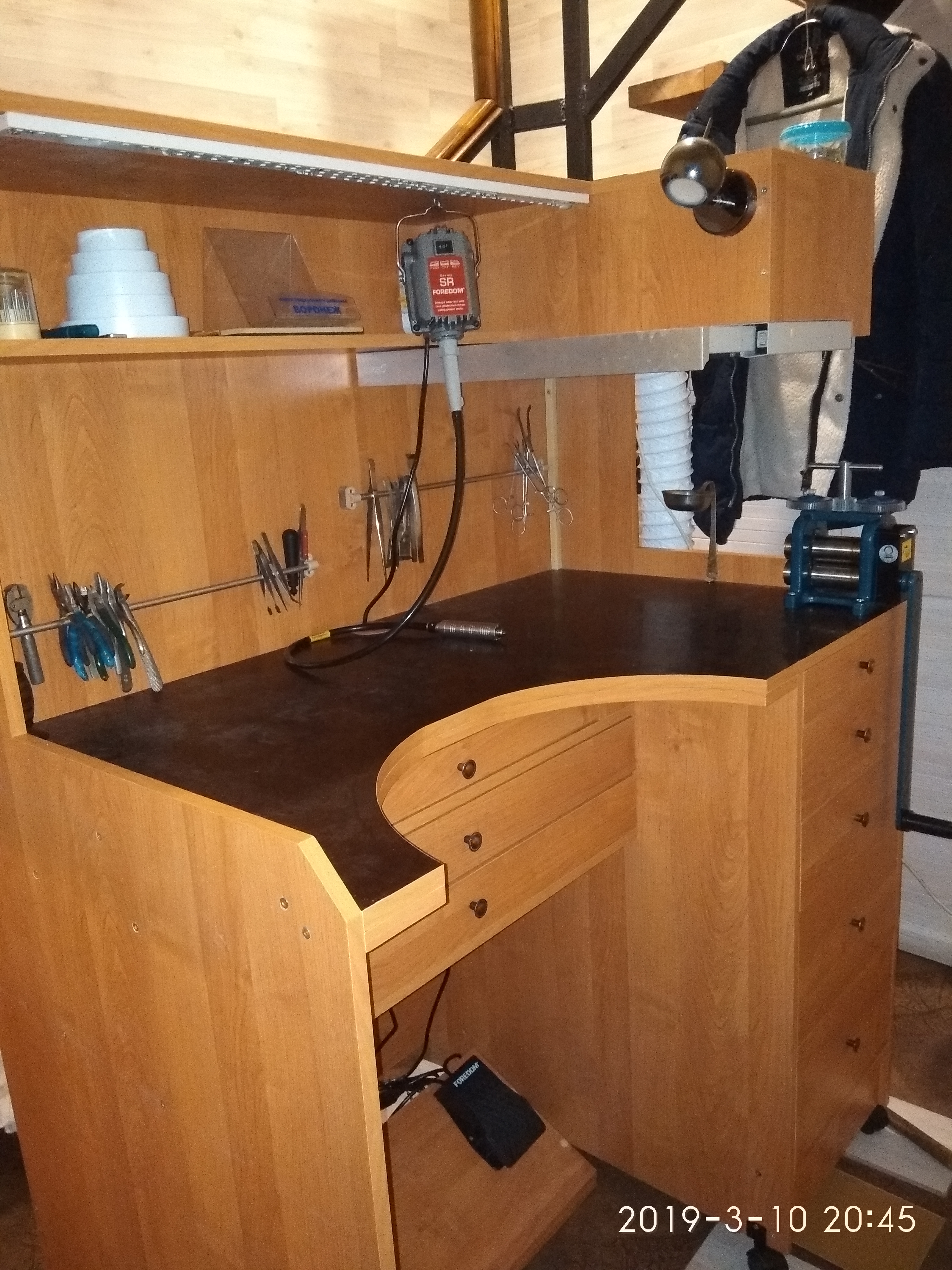

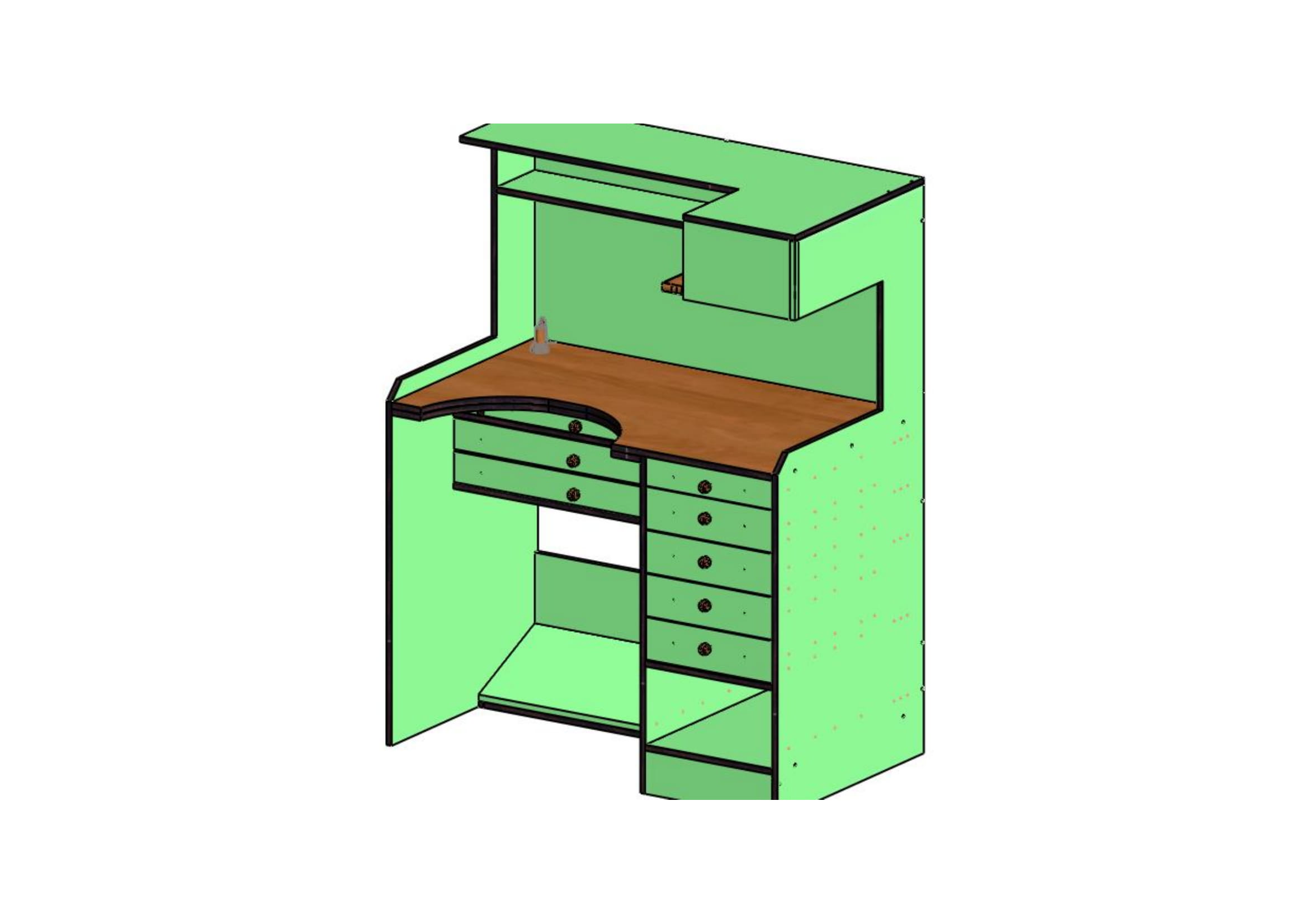

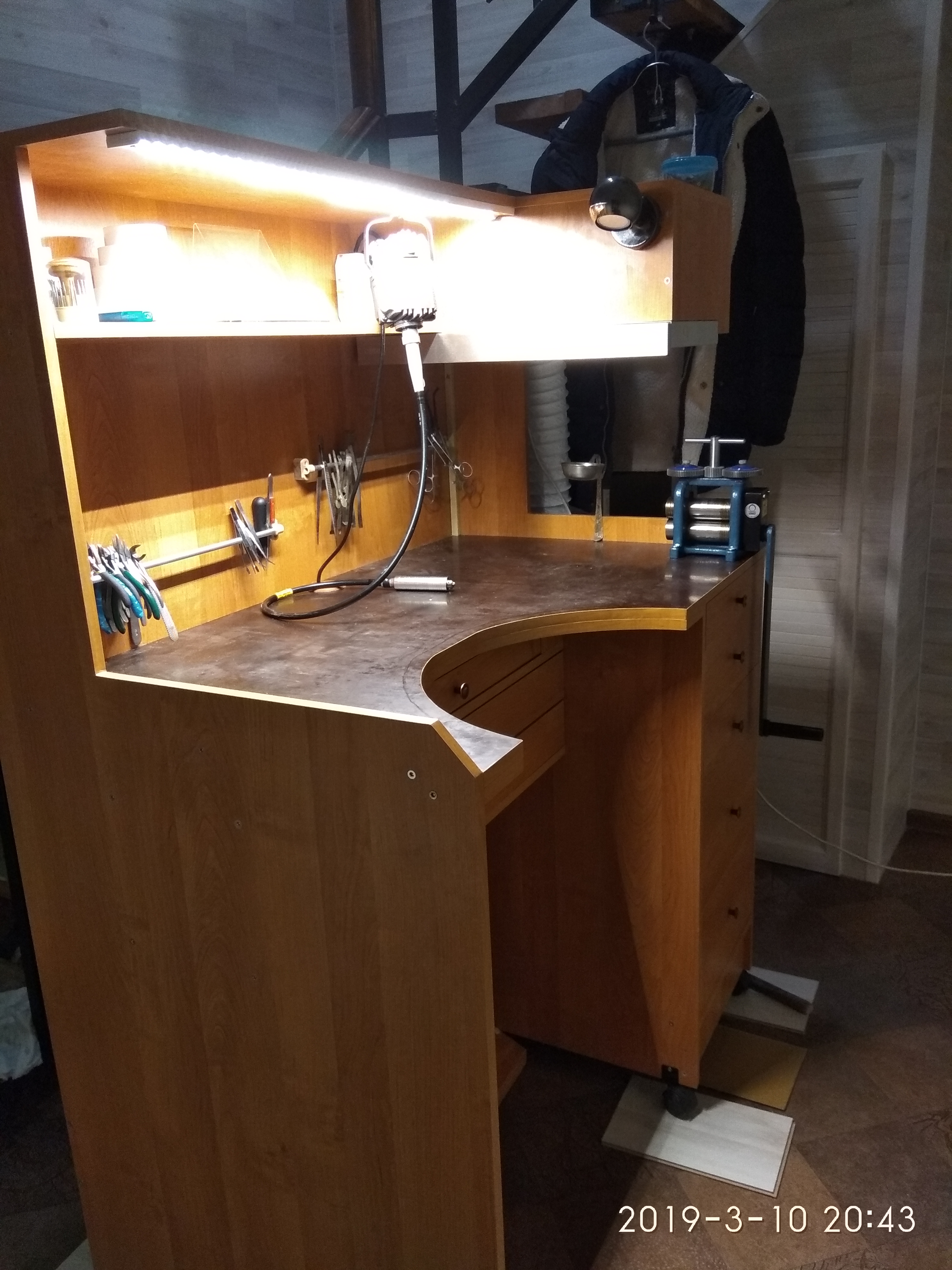

Выкладываю свой стол чертежи ,раскрой, фото.

Вальцы не удачно расположены. И ящичков мало, не мешало бы и слева иметь парочку другую.

стол компактен слева ящики не стал ставить для валов другого места не нашлось но собственно ничего не мешает  единственное катать только стоя....Не могу вставит  чертежи в pdf подскажите как ?

стол снабжен вытяжкой (встройка ) под пайным местом  вальцы не мешают ..Подсветка общая , зоны выпила и подсветка валов и пайного места Нижнее место либо под ящик как у меня либо под компрессор с выводами в боковую левую стенку шлангов, .Стол снабжен блоком розеток и автоматом. В место для компрессора можно установить вентилятор охлаждения.

столешница двойная  из авиационной фанеры ,  подставка для ног

А где вытяжка? Если вот эта надстройка в районе вальц и половника , то, я так понял, в этом месте будут кислоты ,щелочи и т.д.. В таком случае для вальц место в двойне не удобное - на валах налет может появиться не хороший. Не лучше ли отдельный столик сделать под них.


А где плавиться будете? желательно эдакий шкафчик с вытяжкой в верху иметь. Делаю  сейчас себе 600х600 и высотой примерно 900.В верху колпак с выходом для канального вентилятора.

-Ладно там на ремонтной точке место мало и деваться не куда и валы ставят куда есть поставить. - Но где отбелы -вытяжка близко -со временем валы зацветут.

половник убрать с этого места?исходил из близости к месту пайки

mihailtgn,
так плавить  в этом месте и хотел .

Дело ,как мне кажется, не только в половнике. В этом месте и остальная химия , по идее , стоять должна. Так что на вальцы и капнуть чего -нибудь может (не говоря уже о парах).

ну валы не всегда требуются  можно закрывать  чехлом сверху, химию можно отселить к задней стенке .вытяжка  выдвигается . пока стоит канальный вентилятор на 105 кубм \час  думаю нжно увеличивать  поставлю дополнительный  внешний

andriuti,
химию отселить ?))

валы на стойку с уголков водрузите )

Мне кажется, бормашина установлена не совсем удачно.
У меня она закреплена слева, на краю столешницы, на столе места практически не занимает.
А так, стол шикарный, у меня покупной, гораздо хуже, без стенки.

Инструмента маловато, но это пока, лет через пять будет как на фото -

uvrigel,
спасибо за похвалу,ну мне под правую руку показалось удобным , слева планирую стойку для микроскопа - ей для поворота  место нужно,хотя машинку можно и влево сместить .Верхняя полка для хлама и гальваники (там за машинкой розетка ее не видно).Сегодня  был у знакомого ювелира (давал мне первый урок изготовления обручального колечка)за стол похвалил но валы сказал убрать    4 дырки останутся .   говорит крышку стола раздолбаю при работе  на валах. буду варить стойку из уголка.

andriuti,
Верстак хороший, в нашем то городе очень не многие так начинают.
Если не секрет кто учит?

Alexjewel,
Нет учителя , что в инете найду так и учусь потихоньку - форумы достаю тупыми вопросами. Сначала базис освоил мебелишку себе и знакомым наделал теперь вот увлекся ювелиркой . Просто самому сильно не помогают - я решил выложить ну что есть . может комуто и такой сойдет .В общем то критика сохраняется  если что можем совместно в рамках форума разработать концепцию идеального стола удобного и рационального. Оснащение к столу покупаю помаленьку там сям бу в основном ,сам стол собирал из распила  3 месяца ,по часу после работы.А знакомый ювелир Геннадий - ну по основной работе ему помогал - вспомнил про  него и заехал поспрашивать почему горелкой  медную проволоку я  не расплавил ...Ну и по столу несколько замечаний  сделал . Спасибо ему ....а то я б  долго  на протвиньке тигелек то грел мозги мне  вправил...

andriuti,
я купил себе металл. верстак, установил его на лоджии, намертво прикрутил к стене, вот на нем и установил вальцы, тиски и т.д. Правда места все равно не хватает, приходится периодически менять оборудование.
То ставлю пресс, то убираю , ставлю полировальную машинку, то уст. точило, вообщем приходится крутиться. Но на деревянной столешнице вальцам точно не место. И еще.
У меня расстояние от тисков с фильерной досой, до торцевой стенки лоджии, примерно 2.5 метра, когда тяну проволку маленького диаметра -0.7 - 0.42 мм, тянуть не удобно, т.к. проволки получается много, приходится постоянно сматывать- разматывать, это задалбывает.


uvrigel,
Я делал плиту с скобами под вальцы в которые вставлял доску,затягивал 30см проволоки, и вставлял в прорезь  ролика. и наматывал. потом поставил редуктор авиционный  и мотор.


Чем удобно, что равномерное усилие и намотка. Удобно отжигать потом.
