Уважаемые пользователи Дескпрото подскажите как прописать битсовский шуруп в настройках фрез?

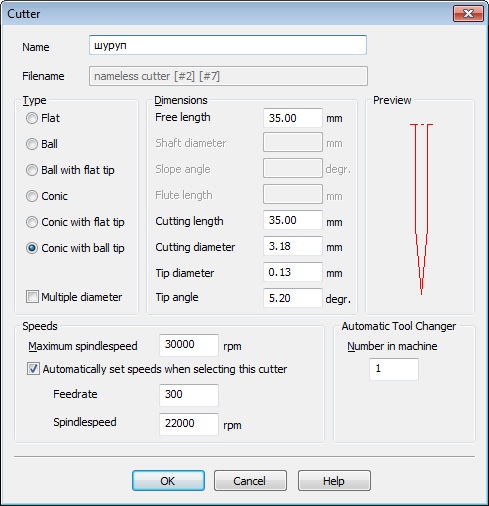

примерно так
http://clip2net.com/s/6ssPRc

Прибавил немного к углу, меньше "зарезов"

Cutting Length выставил побольше, так как DeskProto при параметре 9,7 мм имеет свойство криво обсчитывать модели, у которых высота больше тех 9,7мм. Это больше касается обработки по 4 сторонам.

прошу прощения что немного не в тему. у меня в триальной версии desk proto не сохраняет прописаные фрезы. с чем это связано? при сохранении пишет что отказано в доступе

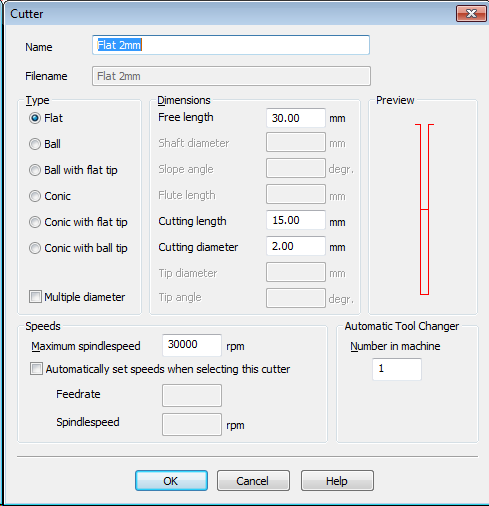

Подскажите пожалуйста как прописать плоскую фрезу в Deskproto 6.1? Пытаюсь перенести фрезу из 5-й версии в библиотеку 6.1 в окне 5 версии есть  все необходимы е параметры:

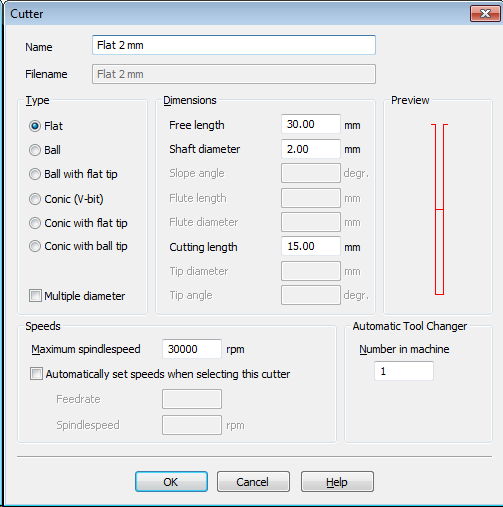

Длина, длина режущей части, и диаметр пятки... В 6 версии немного по другому:

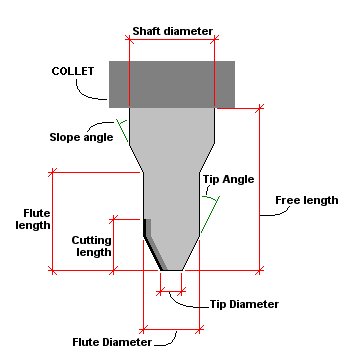

Здесь Shaft diameter если я правильно понял, то имеется ввиду хвостовик, который равен 3.175, где тогда указывать пятку 2 мм? Если поставить галочку на Multiple diameter? то открывается немного больше опций фрезы, но куда писать данные как на первом фото? Помощь по этому вопросу показывает такую схему:


Остальные фрезы конические вроде вбились нормально, но вот с этой "черновой" мучаюсь...

у Вас все правильно сделано

Serjakos007,
То есть в 6-й Shaft подразумевается не то что в 5-й? Я сразу заметил что меняя параметр в 6-й меняется толщина всей фрезы, а не только хвостовика...

 я с английским не дружу, а переводить слова мне лень...  тут доступны всего 3 настройки, отсюда я и сделал вывод. Впрочем когда я попробовал перелезть из 5 ДП в 6,1, я не задумываясь расставил значения точно так же. Наверное поэтому инструмент из ДП 5 не подходит к ДП 6.1, и все фрезы приходится создавать заново.

Murz0id,
Поставь галочку на MULTIPLE DIAMETR...

Roland,
Даже если поставить галочку Multiple, то поле Tip diameter (которое относится непосредственно к режущей пятке) все равно недоступно...

Эта опция для сферических концов фрез. Вы же прописывает плоскую (flat)

У вас 2мм. торцевая фреза?
тогда вам надо выбрать flat type
shaft diameter - 3.175mm
Flute diameter - 2mm
Flute length - Это длина утонченной части. Меряется штангенциркулем. У меня вот была на 20 мм
Cutting length - Это длина рабочей части, там где есть режущие кромки.
Free length - Это длина той части фрезы, которая торчит из цанги, тут есть варианты посадки, но в любом случае больше чем Флют лендж.
Slope angle - угол конусного перехода между 3.175 и 2 мм. меряется штангенциркулем и считается на куркуляторе.
Tip diameter - диаметр кончика для конусных фрез. Указывается в параметрах фрезы.
Tip angle - угол конуса, естественно для конусных фрез. Указывается в параметрах фрезы.

Desori,
выставил как вы посоветовали, сделаю резку отпишу...

Друзья подскажите пожалуйста! Не могу понять суть формулы в настройках Operation Parameters.
Как мне рассчитать значения для 2 мм плоской фрезы и 0.1 10 гр. конической?
Вот что написано в мануале:

On the General Tab you can now select larger Precision values (Distance and
Stepsize). In most cases the second value in the drop-down list will do: d/3.
This means 1/3 of the Cutter diameter, so you'd expect 2 mm  (0.0833”).
Instead d/3 now will say 2.33 mm (0.0967”). Reason for this difference is the
Skin that was just applied. The skin is processed by calculating with a 'virtual
cutter' that is thicker than the real one: R 3 + skin 0.5 = R 3.5. This means a
diameter of 7, and 7.0/3.0 results in 2.33.
Close the dialog using OK.

Murz0id,
Есть Гугл-переводчик. который очень облегчает жизнь не англоговорящей части населения. А по тексту и без переводчика ясно, что шаг берется равным одной трети диаметра фрезы.

korobtsov-alex,
Пробовал переводчиком, не лучше чем отечественный Prompt....
Я не понял обязательно ли добавлять к диаметру фрезы толщину значения Skin. В скобках после значений 2 mm и 2.33 mm дюймы?

Murz0id,
Skin  - это шкура, оболочка,  скорее всего речь о припуске при черновой обработке.

да.

Понял, спасибо друзья, разобрался, меня дюймы в скобках ввели в заблуждение....
