► Пробую резать на CNC Magic J5

Helmut

Пользователь
Регистрация: 22.04.2011

Сообщений: 16
В друзьях у: 1
Голосов: 5 / 1

3 / 1

Добавлено: 05.06.2013 20:57:03

Доброго времени суток.

Осваиваю потихонечку 5-осевой Magic J5. Я начинающий в этом вопросе, и в связи с этим возникли небольшие вопросы по софту с помощью которого делать УП.
Есть ли смысл осваивать RhinoCam? Или MadCam не уступает по функционалу.

Раньше имел дело с 4 осевым Мэджиком и немного с Мирой-2.

На фото первая восковка. Прошу не судить строго. Фото сделано на мобильный телефон.

Заранее благодарю за ответы. :blush2:

Развернуть ⇓


Offline

ЛС

Slavka J

Пользователь
Регистрация: 26.10.2006
Откуда: С-Пб

Сообщений: 273
В друзьях у: 0
Голосов: 33 / 1

#301

0 / 0

Добавлено: 12.10.2013 23:49:55

а музычка где?

Vecheslav Stek

Offline

ЛС

Casiopea

Пользователь
Регистрация: 17.10.2005
Откуда: все эти мысли?

Сообщений: 1770
В друзьях у: 4
Голосов: 457 / 5

#302

0 / 1

Добавлено: 13.10.2013 08:01:22

bazzl ну и на максимальных скоростях шпинделя, скорости вх./вых., минимальном шаге и заготовке в виде куба размером по меньшей стороне рабочей зоны.

Offline

ЛС

Casiopea

Пользователь
Регистрация: 17.10.2005
Откуда: все эти мысли?

Сообщений: 1770
В друзьях у: 4
Голосов: 457 / 5

#303

0 / 1

Добавлено: 03.11.2013 09:55:30

Никто ничего не пробует резать?

Offline

ЛС

ювелир12345

Пользователь
Регистрация: 04.11.2011
Откуда: Алтай

Сообщений: 362
В друзьях у: 4
Голосов: 91 / 11

#304

0 / 0

Добавлено: 03.11.2013 13:39:37

Цитата
(Casiopea 03.11.2013 09:55:30) Никто ничего не пробует резать?

Пробовать не нужно, просто берём и режим и всё)) Всё режется, пилится, заказы выдаются. Но мад если честно такое говно, то что прото считает за минуту мад минут 20. Кстати пришёл твой ?

Никакой ветер не будет попутным, если не знаешь куда плыть

Offline

ЛС

Casiopea

Пользователь
Регистрация: 17.10.2005
Откуда: все эти мысли?

Сообщений: 1770
В друзьях у: 4
Голосов: 457 / 5

#305

0 / 1

Добавлено: 03.11.2013 19:15:33

ювелир12345,
Нет, еще не пришёл. Уже ногти на всех пальцах включая ноги обгрыз ~~от жажды наломать битсов~~ :biggrin:

Offline

ЛС

Янис

Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4386
В друзьях у: 9
Голосов: 692 / 390

#306

0 / 0

Добавлено: 03.11.2013 20:15:06

Цитата
(Casiopea 03.11.2013 19:15:33) от жажды наломать битсов

Не надо ломать хорошие фрезы :biggrin2:

Offline

ЛС

Casiopea

Пользователь
Регистрация: 17.10.2005
Откуда: все эти мысли?

Сообщений: 1770
В друзьях у: 4
Голосов: 457 / 5

#307

0 / 0

Добавлено: 04.11.2013 16:10:10

Янис, хорошие разумеется не нужно)

Offline

ЛС

Casiopea

Пользователь
Регистрация: 17.10.2005
Откуда: все эти мысли?

Сообщений: 1770
В друзьях у: 4
Голосов: 457 / 5

#308

1 / 0

Добавлено: 03.12.2013 18:13:37

Приходит конверт в почтовый ящик, смотрю, а там...

Offline

ЛС

Янис

Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4386
В друзьях у: 9
Голосов: 692 / 390

#309

0 / 0

Добавлено: 03.12.2013 21:10:01

Цитата
(Casiopea 03.12.2013 18:13:37)Приходит конверт в почтовый ящик, смотрю, а там...

Вместительный ящик однако :biggrin2:

так что творческих успехов, таперича можно и более замысловатые и интересные вещи воплощать в жизнь, так что удачи.

Offline

ЛС

Casiopea

Пользователь
Регистрация: 17.10.2005
Откуда: все эти мысли?

Сообщений: 1770
В друзьях у: 4
Голосов: 457 / 5

#310

0 / 0

Добавлено: 04.12.2013 12:24:56

Янис, спасибо! Буду постараться с подвыподвертом ))

Offline

ЛС

Diskri

Пользователь
Регистрация: 12.11.2011
Откуда: Бийск-Барнаул

Сообщений: 207
В друзьях у: 8
Голосов: 113 / 3

#311

0 / 0

Добавлено: 04.12.2013 17:01:12

Casiopea,
Поздравляю!!! :trubka:

А в итоге, всё равно, всё лишнее убирать напильником!

Offline

ЛС

Casiopea

Пользователь
Регистрация: 17.10.2005
Откуда: все эти мысли?

Сообщений: 1770
В друзьях у: 4
Голосов: 457 / 5

#312

0 / 0

Добавлено: 04.12.2013 21:59:12

Diskri, спасибо)

Offline

ЛС

Casiopea

Пользователь
Регистрация: 17.10.2005
Откуда: все эти мысли?

Сообщений: 1770
В друзьях у: 4
Голосов: 457 / 5

#313

2 / 0

Добавлено: 13.12.2013 11:11:46

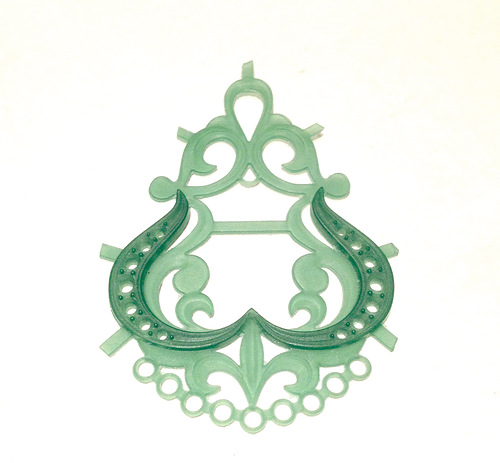

Сильно не пинать. Я только вникаю ))) Что под руку попалось для проверки юстировки датчика. :bestbook:

450/0.03 заломанный 0.127 битс. Фото на телефон)
И сразу вопрос к тем кто готовит УП в RhinoCam: где задать высоту подъема шпинделя при перевороте заготовки и по завершению работы? Буду признателен за помощь.

ЗЫ. Отдельно выражаю благодарность Алексею за станок и помощь в освоении.

Изменено: Casiopea - 13.12.2013 11:22:35

Offline

ЛС

Янис

Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4386
В друзьях у: 9
Голосов: 692 / 390

#314

0 / 0

Добавлено: 13.12.2013 11:19:03

Casiopea,

Нормалек для такой фрезы thumbup2

Offline

ЛС

Casiopea

Пользователь
Регистрация: 17.10.2005
Откуда: все эти мысли?

Сообщений: 1770
В друзьях у: 4
Голосов: 457 / 5

#315

0 / 0

Добавлено: 13.12.2013 11:25:31

Янис, спасибо))
эту модель исполнитель предварительно вырастил на солидскейпе и сравнивая его результат и то, что вырезал мой "iphone" — небо и земля

Offline

ЛС

igor

Пользователь
Регистрация: 11.01.2005
Откуда: Krasnoe

Сообщений: 867
В друзьях у: 7
Голосов: 74 / 1

#316

0 / 0

Добавлено: 13.12.2013 12:38:29

Цитата
(Casiopea 13.12.2013 11:11:46)И сразу вопрос к тем кто готовит УП в RhinoCam: где задать высоту подъема шпинделя при перевороте заготовки и по завершению работы? Буду признателен за помощь.

Поздравляю с первой моделью!
Высоту подъёма смотри во вкладке клиренс.

Offline

ЛС

Casiopea

Пользователь
Регистрация: 17.10.2005
Откуда: все эти мысли?

Сообщений: 1770
В друзьях у: 4
Голосов: 457 / 5

#317

0 / 0

Добавлено: 13.12.2013 12:44:54

igor,
дело в том, что там я и смотрю и перепробовал все возможные комбинации, хочу поднять в точку 25 чтобы наверняка не дать по фрезе, а в g-коде он упорно генерирует мне не больше 5. На первой резке руками добивал нужное значение

Offline

ЛС

igor

Пользователь
Регистрация: 11.01.2005
Откуда: Krasnoe

Сообщений: 867
В друзьях у: 7
Голосов: 74 / 1

#318

0 / 0

Добавлено: 13.12.2013 12:54:50

Цитата

igor,
дело в том, что там я и смотрю и перепробовал все возможные комбинации, хочу поднять в точку 25 чтобы наверняка не дать по фрезе, а в g-коде он упорно генерирует мне не больше 5. На первой резке руками добивал нужное значение

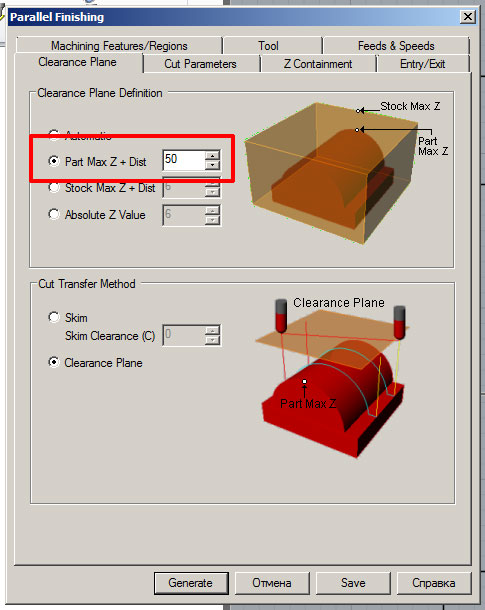

Вот я так делаю. И подъём идёт на 50мм при поворотах рамки.
Попробуй сделай чего нибудь простое и скинь файл........посмотрю.

Offline

ЛС

Casiopea

Пользователь
Регистрация: 17.10.2005
Откуда: все эти мысли?

Сообщений: 1770
В друзьях у: 4
Голосов: 457 / 5

#319

0 / 0

Добавлено: 13.12.2013 14:09:38

igor,
похоже, что у меня был дообеденный кризис разумения ))) Игорь я просто решил проигнорировать Regenerate в надежде на то, что будет достаточно повторно сделать post ))) Теперь все на месте, спасибо.

Offline

ЛС

ювелир12345

Пользователь
Регистрация: 04.11.2011
Откуда: Алтай

Сообщений: 362
В друзьях у: 4
Голосов: 91 / 11

#320

0 / 0

Добавлено: 13.12.2013 14:22:03

Всем доброго времени суток!!! Подкину пару крайних моделек которые ещё не успел отдать. Резалось битцовской спиралью 6 градусов, шаг 0,35. Мыльница конечно ни фантан ,но что было под рукой, сори.
