Дмитрий гляньте личку

Приветствую всех участников форума!!!

Сегодня в Киеве стартовала ежегодная ювелирная вы выставка "Ювелир Экспо".
Выставка будет проходить с 25-го по 28-е мая в выставочном центре Экспо Плаза.

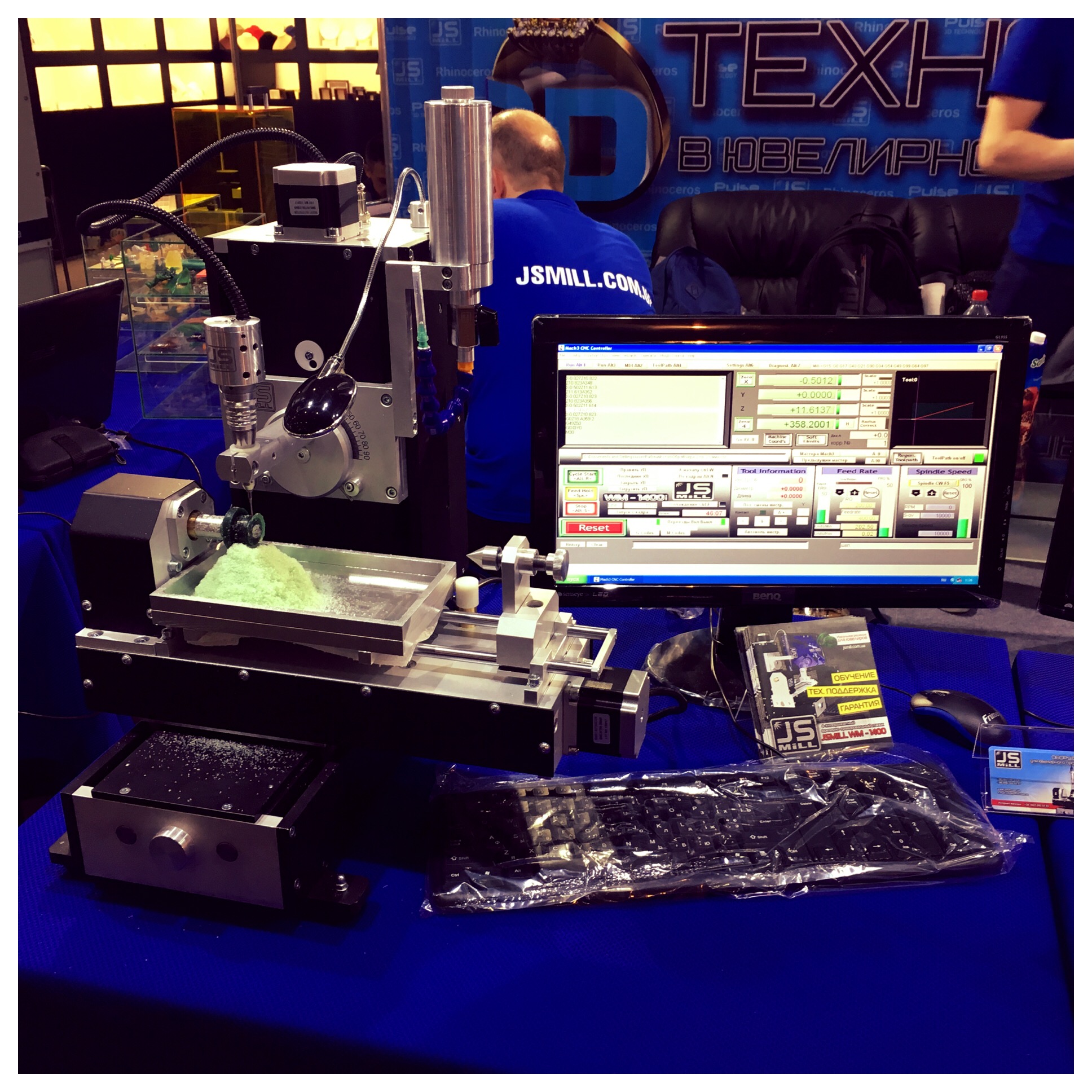

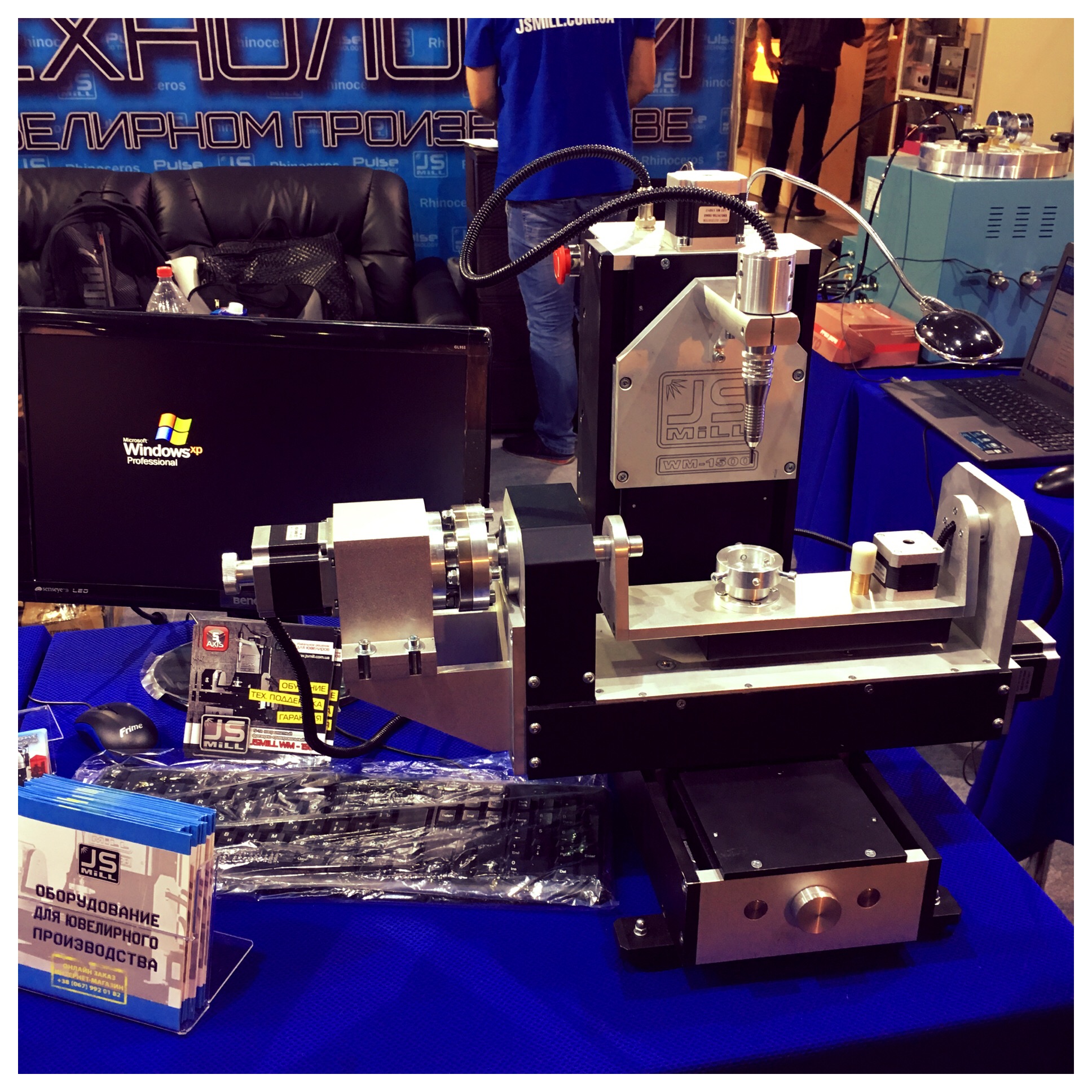

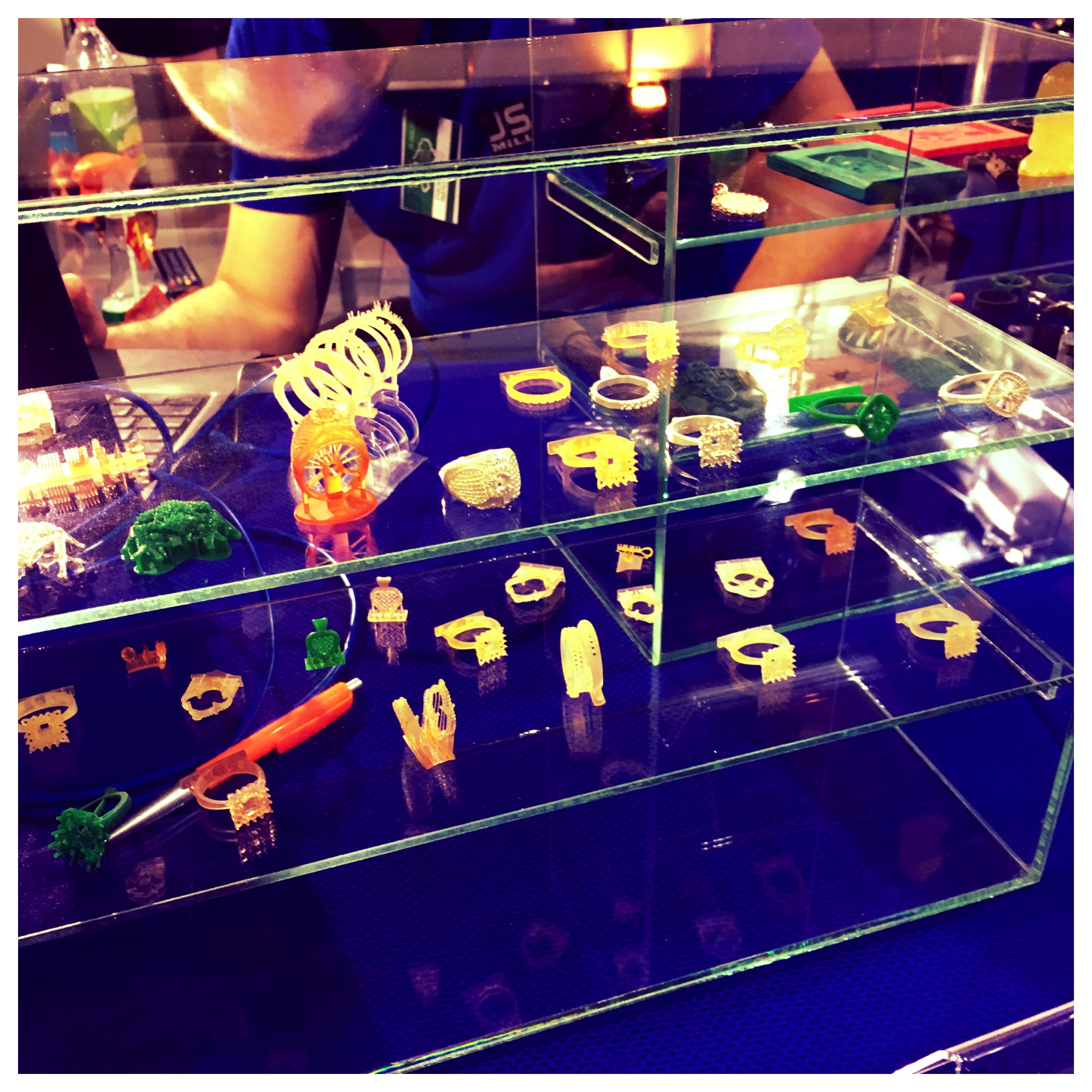

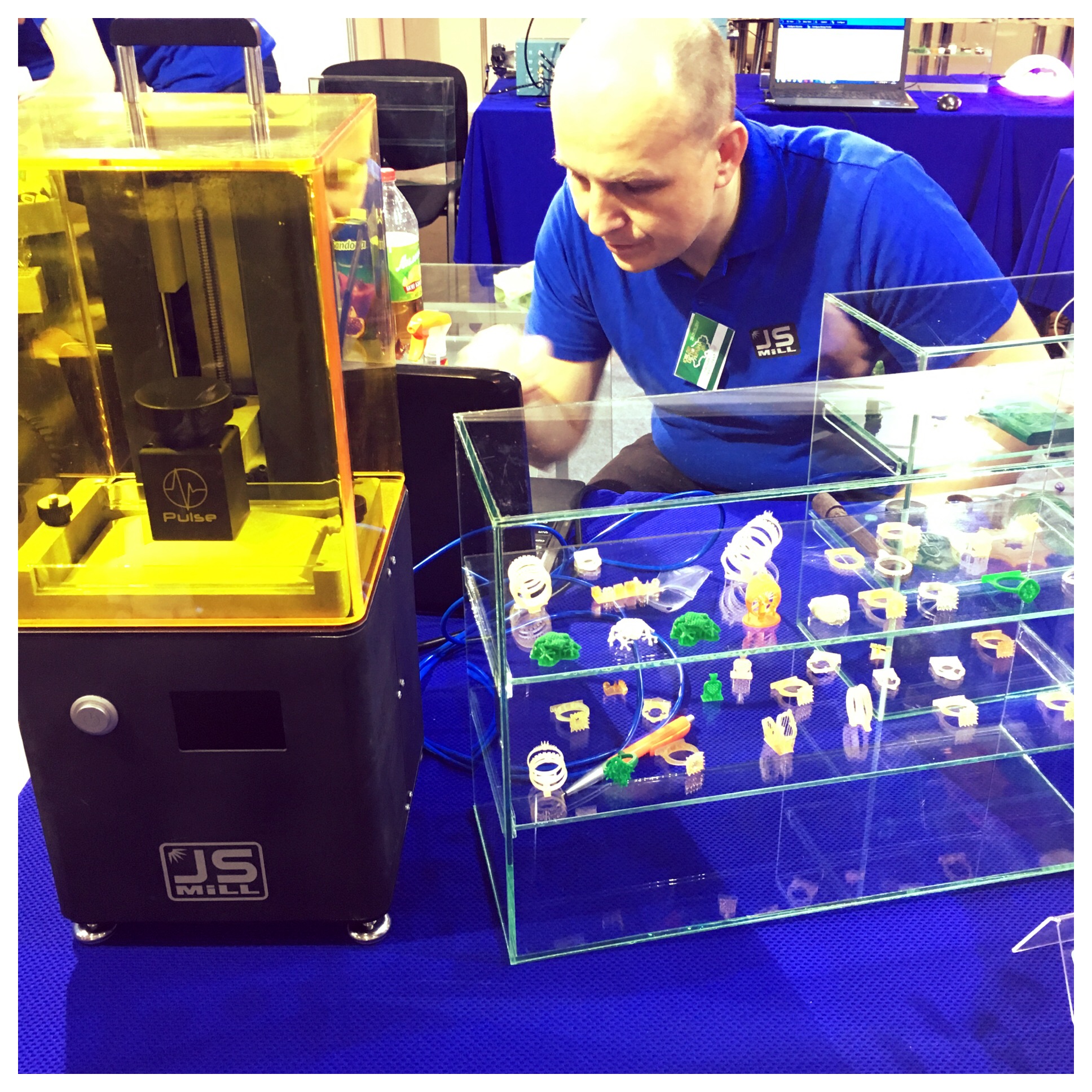

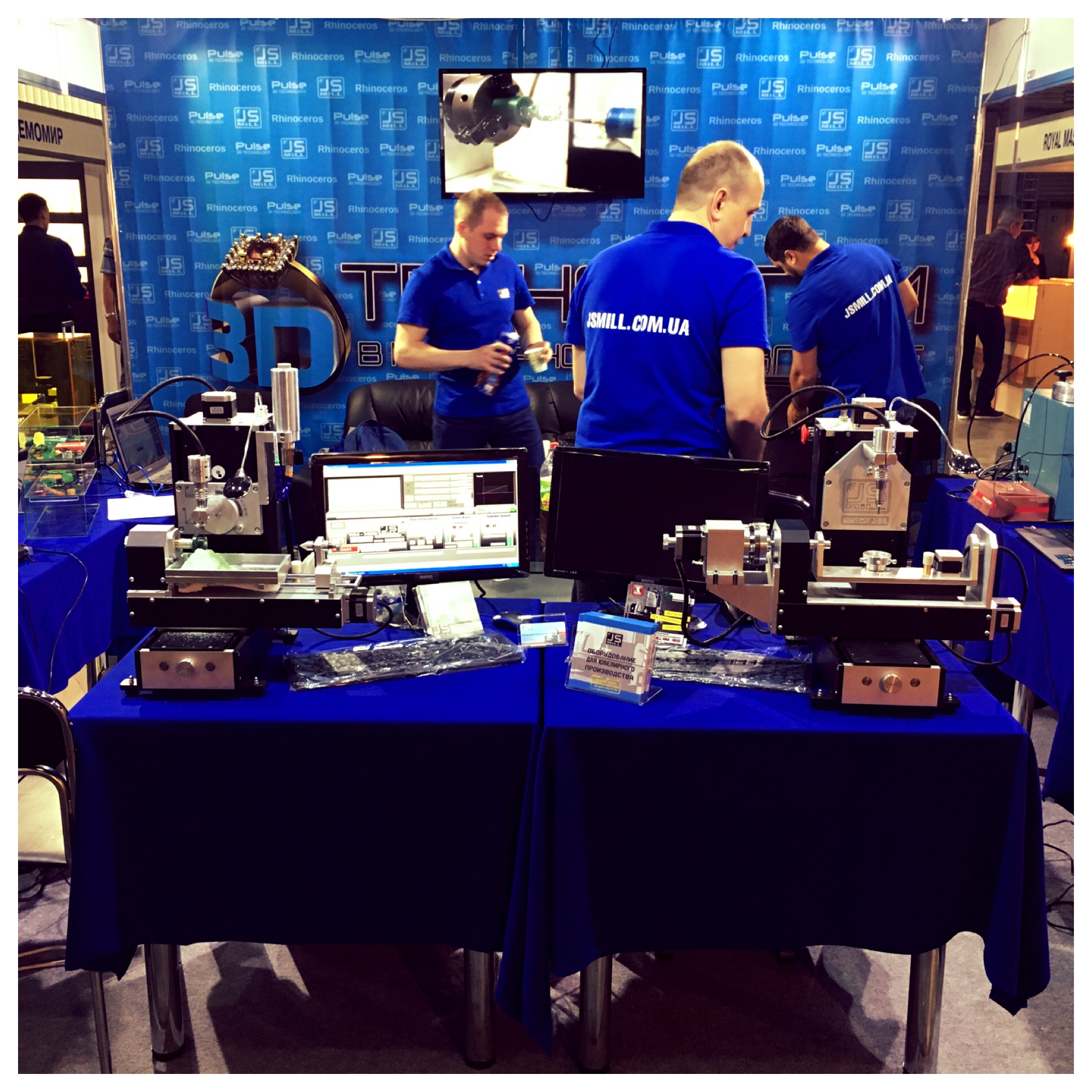

И теперь несколько фото с нашего стенда:

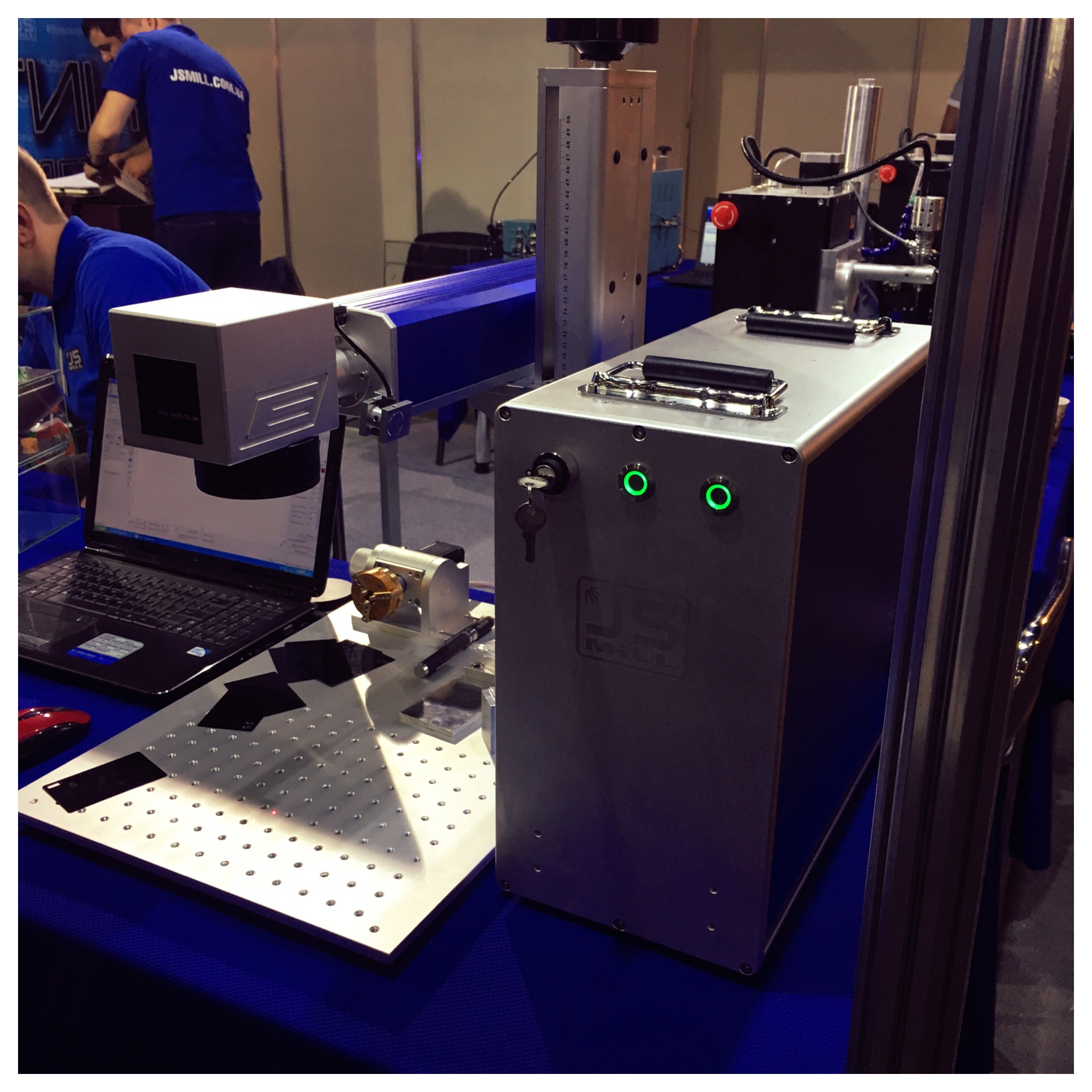

На нашем стенде теперь не только фрезерные станки

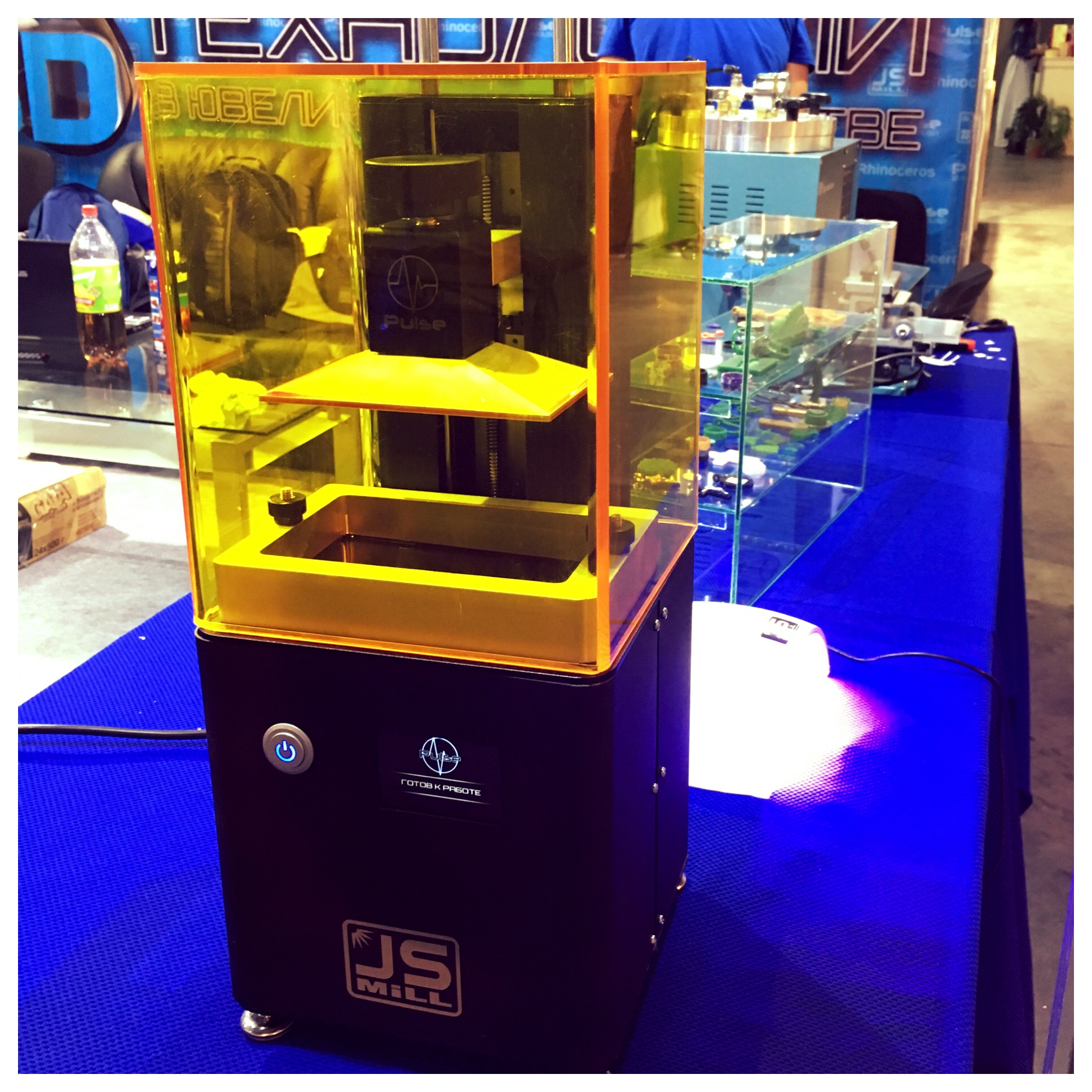

Новую тему о наших принтерах пока не успеваю запустить на форуме.
Но в ближайшее время постараюсь исправиться

Здравствуйте, относительно недавно я  пополнил ряды счастливых пользователей станка wm 1400. Станок  верой  и правдой  трудился  до меня  миним  лет 5, потом оператор сменил место работы  и в  общем  пустили к  нему меня   , я  3-дешник, работаю в  блендер 3д, с  фрезеровкой  столкнулся  первый раз)) осилил 42 страницы темы и как у  любого новичка есть вопросы.  делал такое  вот колечко ( покрутить модельку тут ), уп в  дескпрото 6,1 , использовал стратегию как у всеми  измученной короны) не могу понять откуда  такие  жуткие  ребра взялись... я понимаю что что то делаю не  так, но не  могу  понятьь где  накосяил - в уп или  на  самом  станке. Подобная, только  гораздо менее выраженая  полосатость есть и на  восковке  застежки, на фото не  видно, но с торца полосы есть, завтра  выложу  фото с  боков  в  нормальном  качестве. Заранее спасибо.
P.S. шпинделем  в  датчик  нуля не  въезжал, зато влетел в круглую восковую заготовку , при повернутом  на 25 градусов шпинделе  с концевой фрезой  0,41 из за  неправильного базирования , естественно ее  и сломал))

Судя по фото, здесь или Фреза не правильно прописана, либо УП.
Для большей ясности могу Вас состыковать с ребятами из Тех Поддержки.
Напишите мне в ЛС свой Скайп - они с Вами свяжутся.
Или могу попросить ответить на вопрос здесь на форуме.

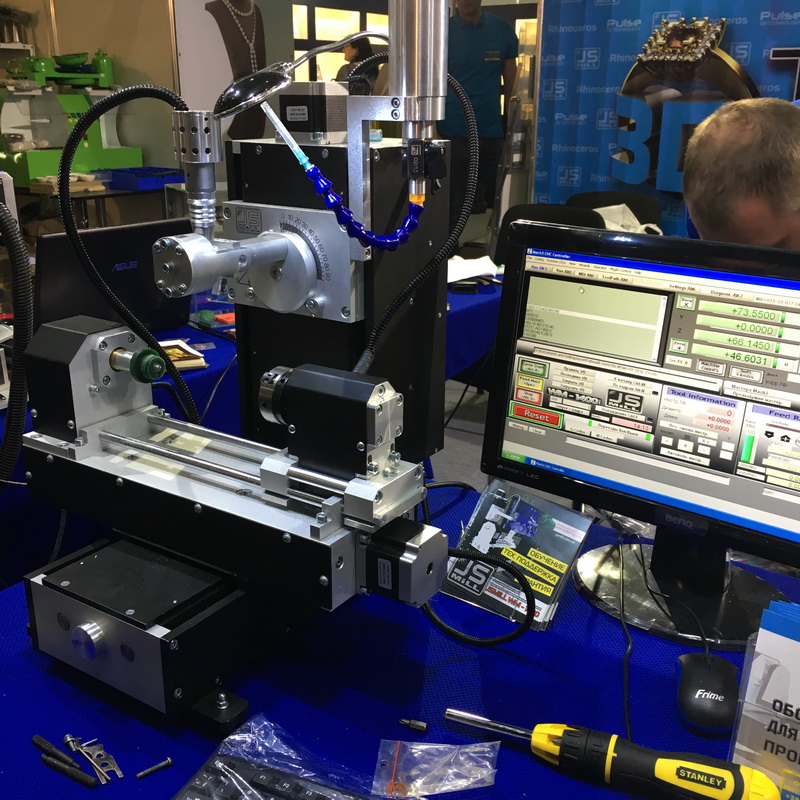

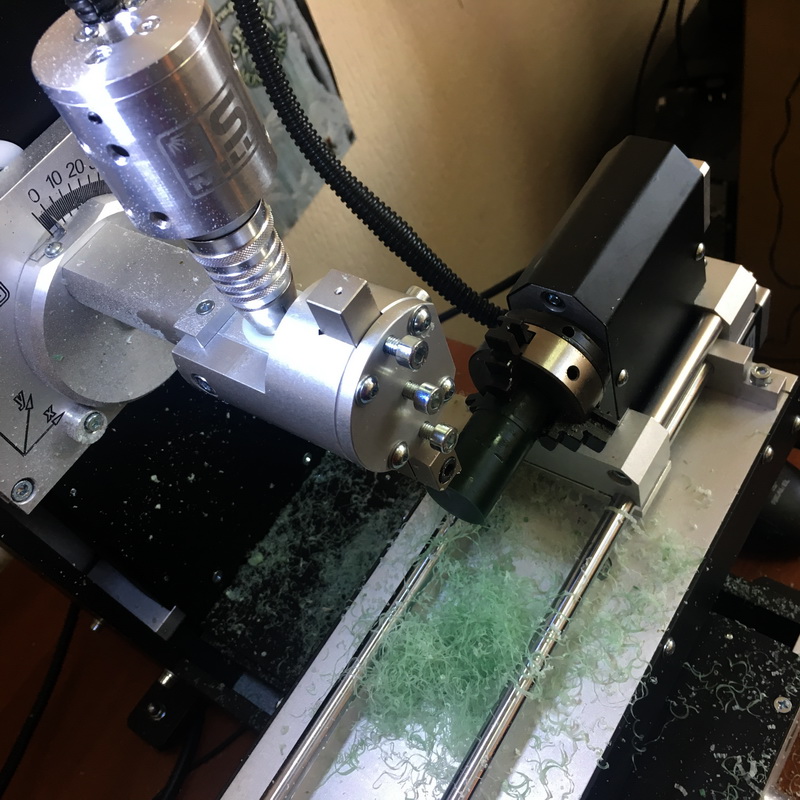

В продолжении темы о прошедшей вставке в Киеве выложу несколько фотографий обновленного 4-х координатного станка с токарной приставкой.



Все кто посетил на выставке наш стенд могли обратить внимание на это приспособление и проверить его в действии.

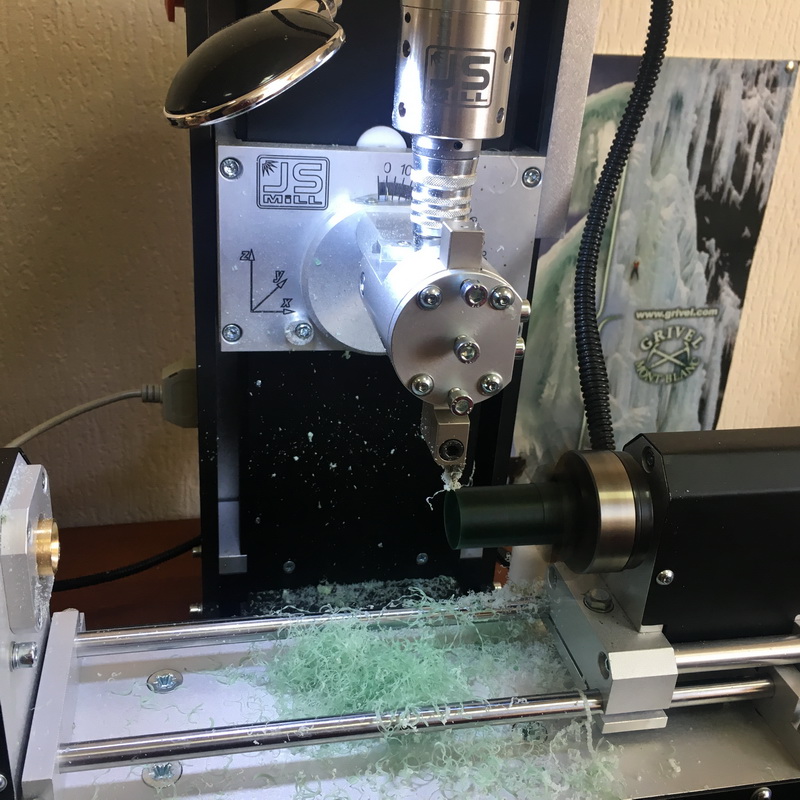

Спеиальный фиксирующийся элемент крепится на вынос держтеля шпинделя и в него устанавливается резецдля токарной обработки.



На место упорной бабки устанавливается высокооборотистый двигатель питание которого включается на место шпинделя.
И теперь появляется возможность токарной обработки на станке WM-1400 с помощью управления программы Mach3

Dmitry (ARDI),

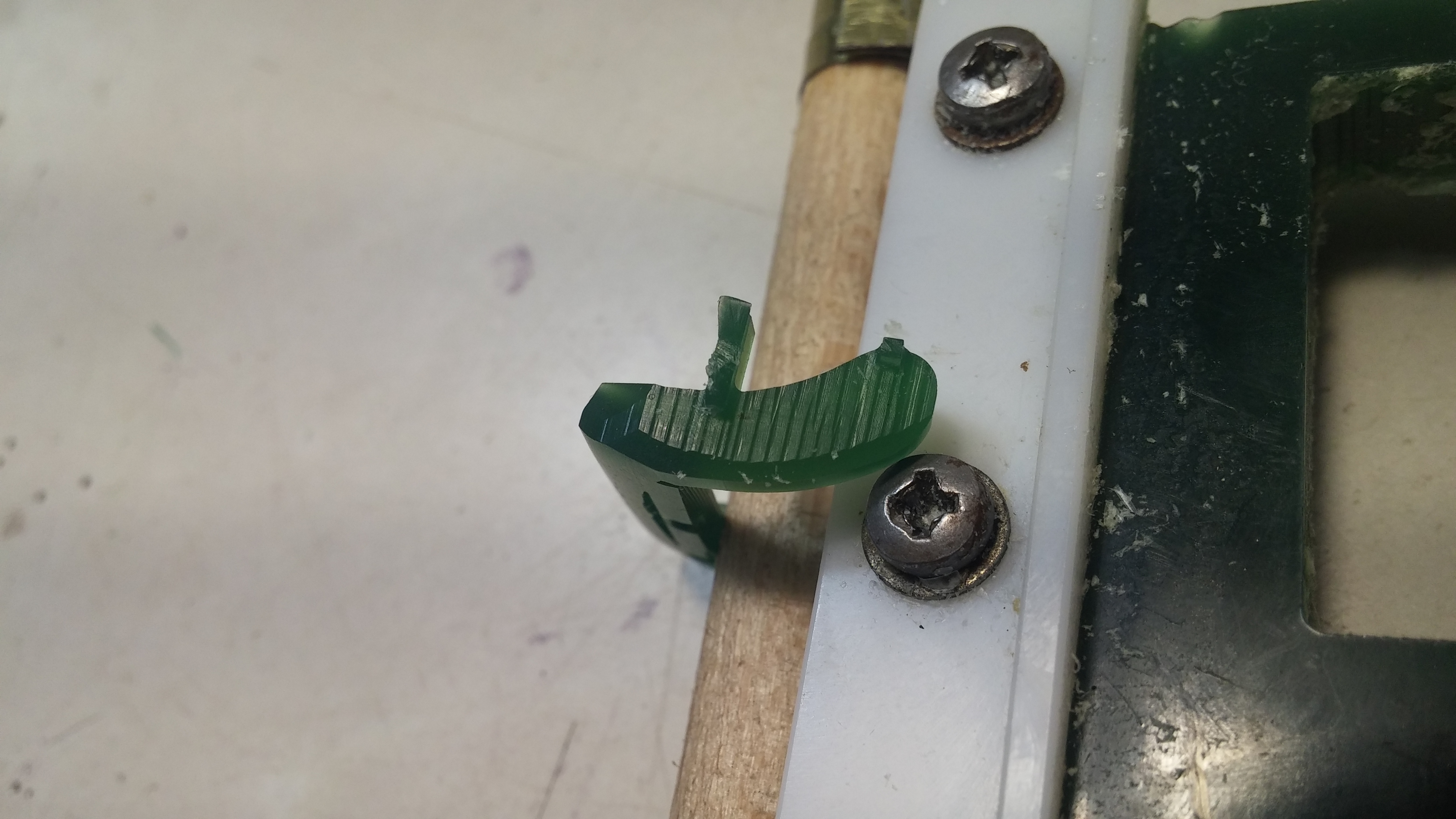

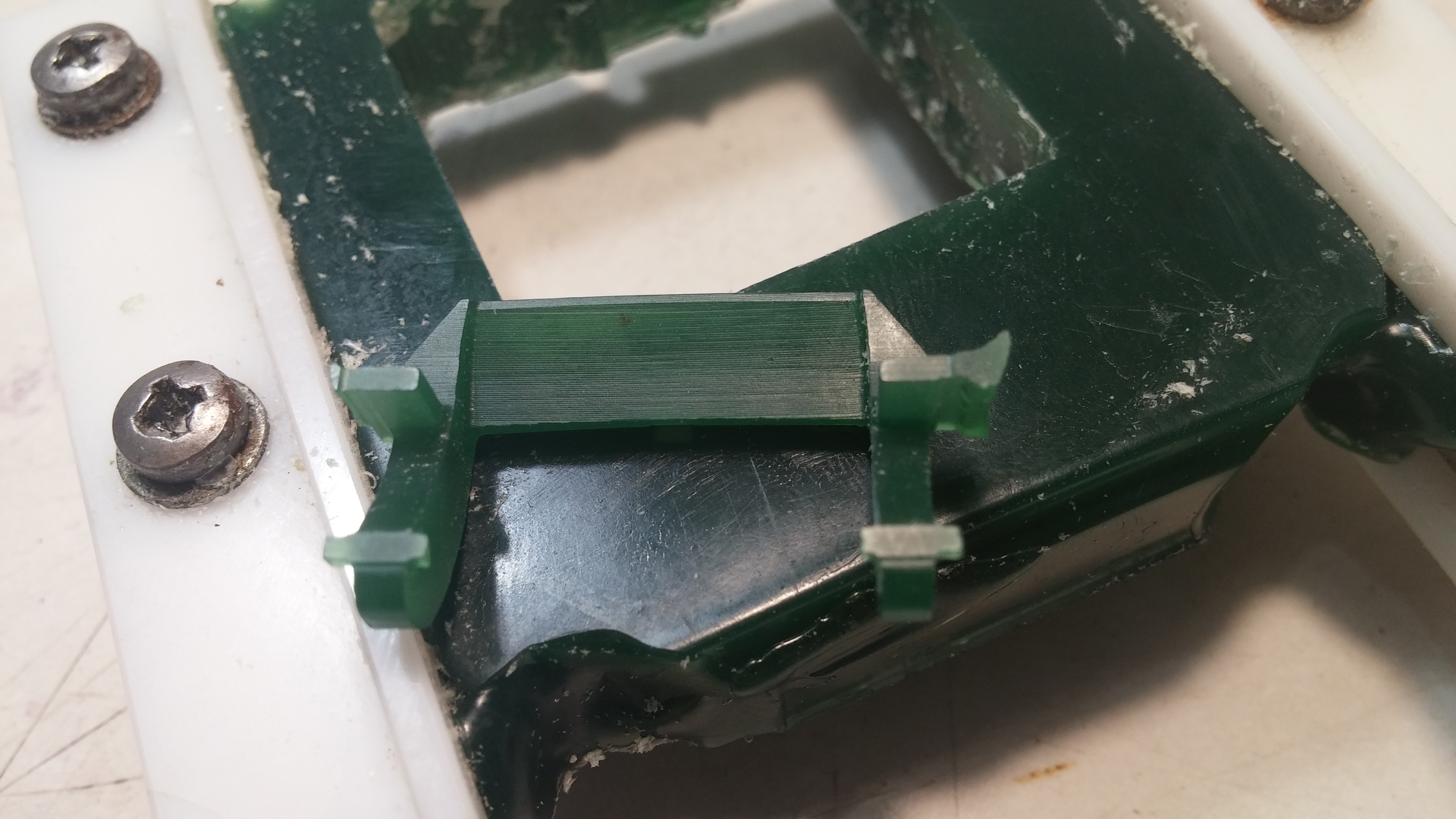

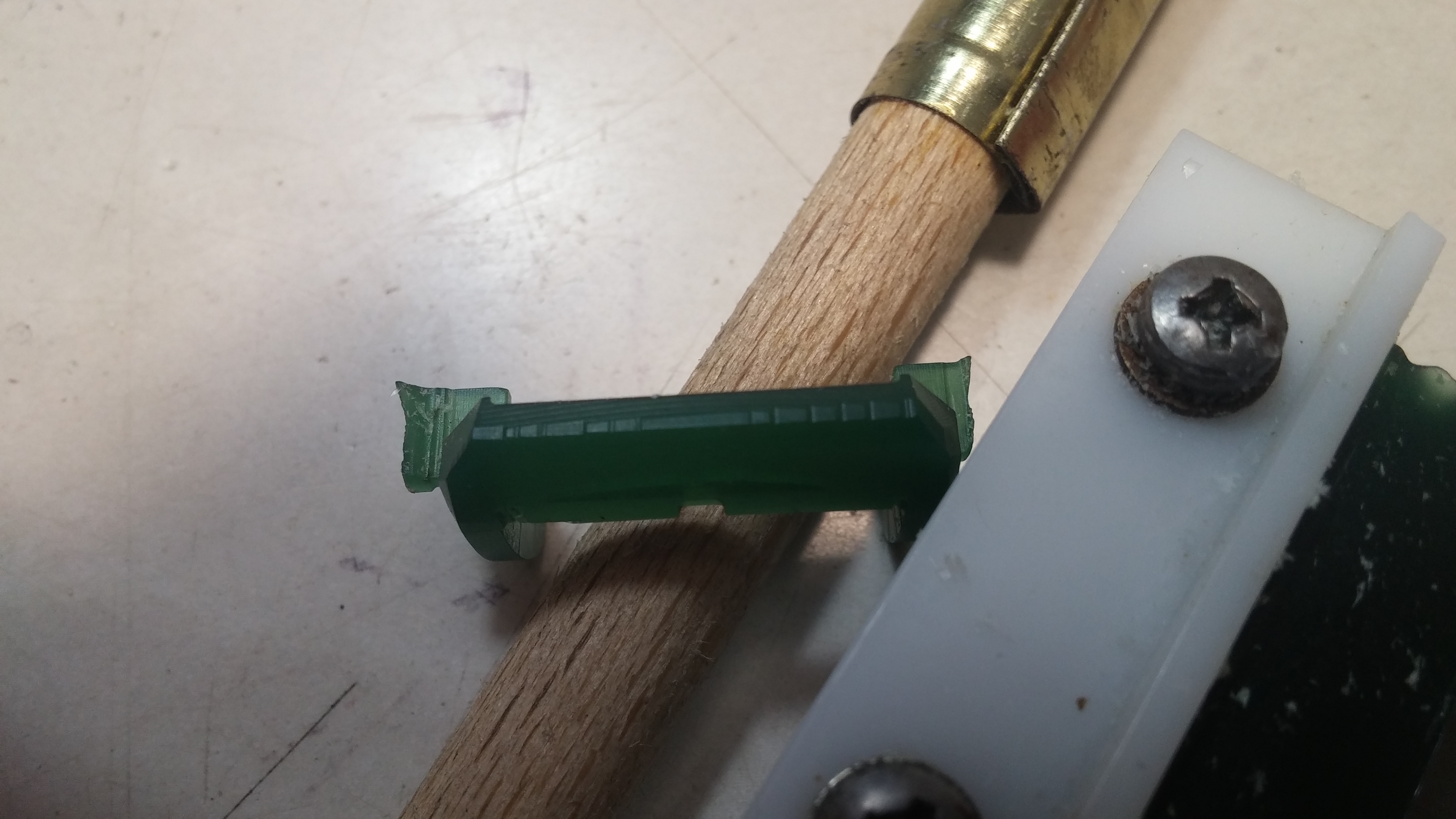

Отписал Вам в  ЛС, можно и тут  ответить) Вот обещанные фото

Какая мах скорость вращения патрона (двигателя)?

-Isengrim-,

Добрый день, вы ставите ограничительную плоскость когда фрезеруете  по плоскому?

Js_mill_Andrey,
Здравствуйте, в  этом  случае, что на  фото выше,  не ставил, а  вообще  - ставлю.

Js_mill_Andrey
Андрей, спасибо за оперативность!


-Isengrim-
По вопросам техподдержки Вы теперь можете общаться на прямую!


YaL
Максимальная скорость вращения двигателя - 5000об./мин.

-Isengrim-
Добрый день, проверьте пожалуйста:
1. Правильно ли прописана фреза.
2. Не бьёт ли фреза.
3. Присутствие ограничительной плоскости.
Но мне кажется что у вас фреза не соответствует заявленному углу.

Js_mill_Andrey,

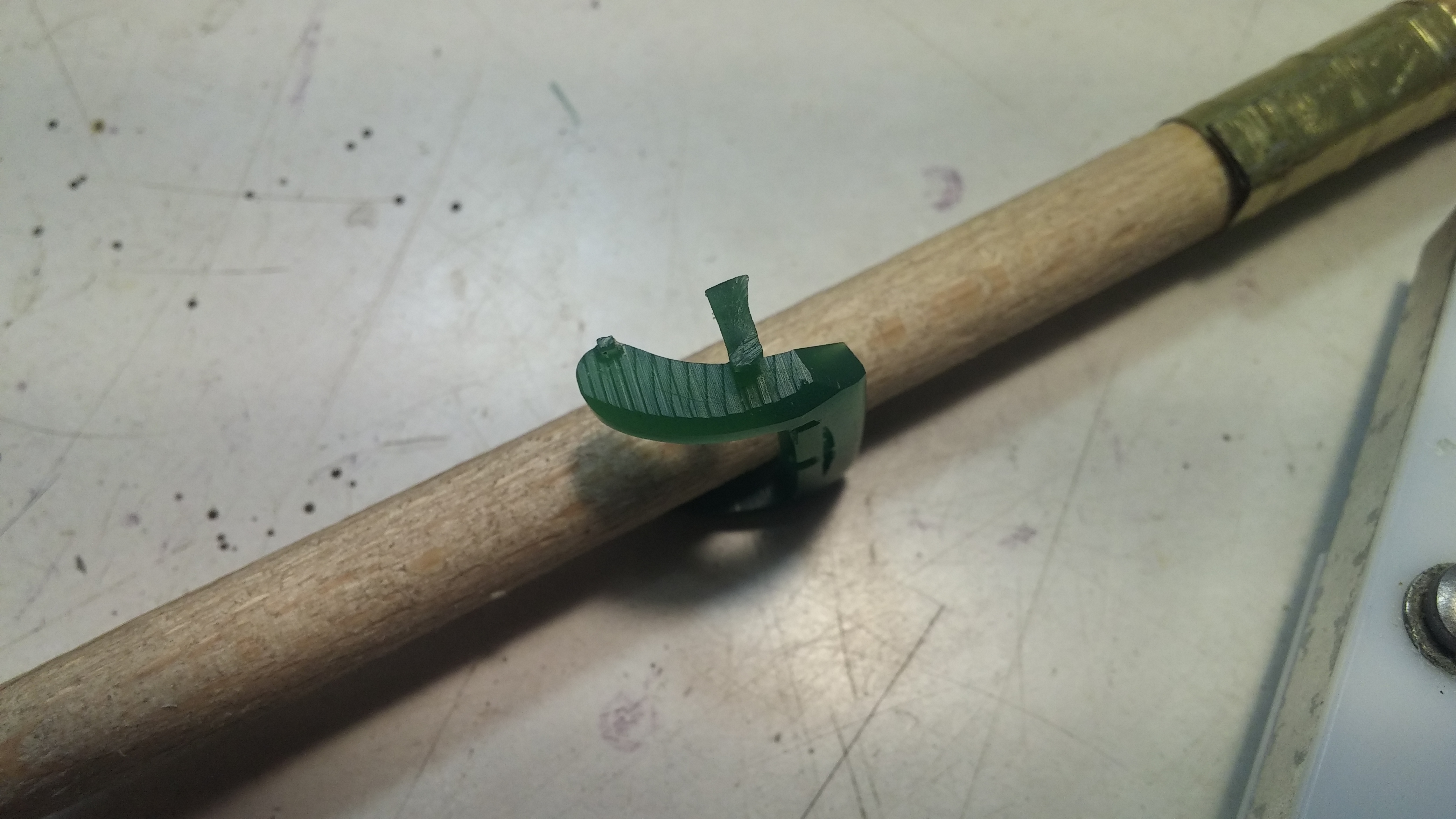

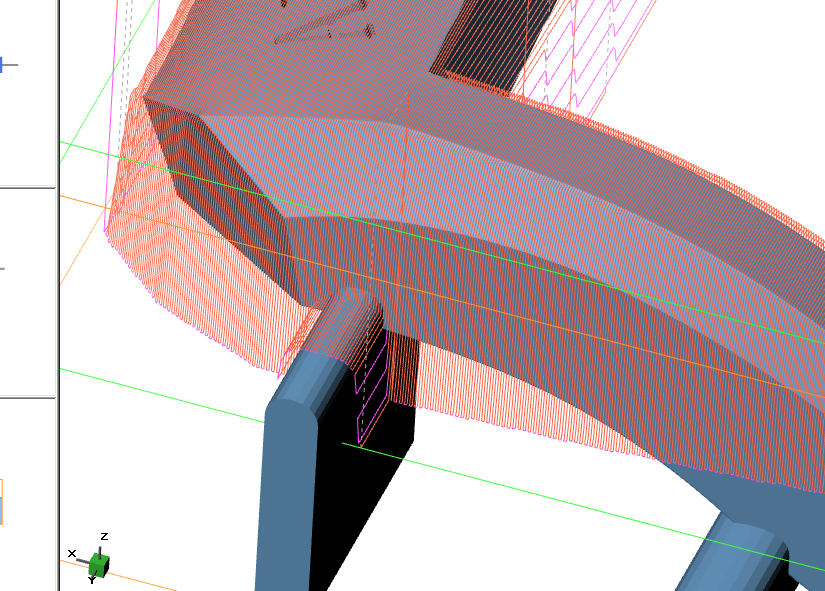

https://cloud.mail.ru/public/2qWR/XLBjx9ZJs  Вот все  файлы  проекта застежки, я не совсем  пойму  зачем  там  нужна  ограничительная  плоскость. Фреза прописана  правильно, резал это изделие   2  раза  разными  фрезами , 1 раз -проходной  0,81 (текст -  шурупом 0,1 - 6 градусов - но эт не  важно) , затем 2й  раз  конической 0,4 - 10 градусов - результат тот же. Ребристость начинается  тогда, когда поверхность детали имеет хоть какой то изгиб, если деталь абсолютно плоская (к  примеру  куб) - вырезает идеально, думаю если б било то и на  кубе  это было заметно. Вот фото вчерашней резки колечка 0,81 проходной - и 2е колечко (с  полукруглой шинкой) - 0,4- 10 конус . Ребристость на полукруглом  из за  большого шага - 0,1 - так  как  просто хотел быстрее  протестировать.

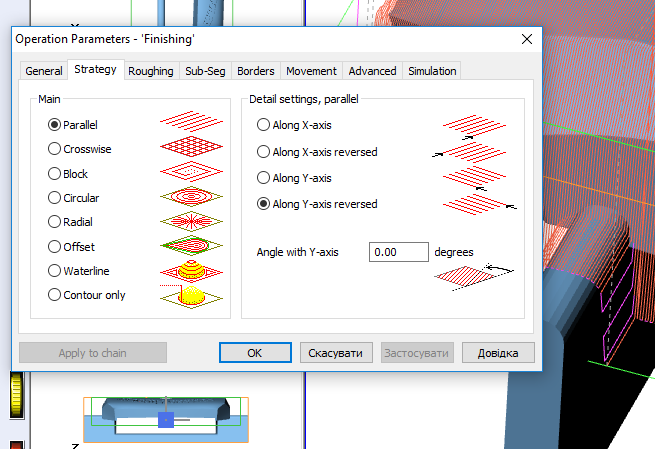

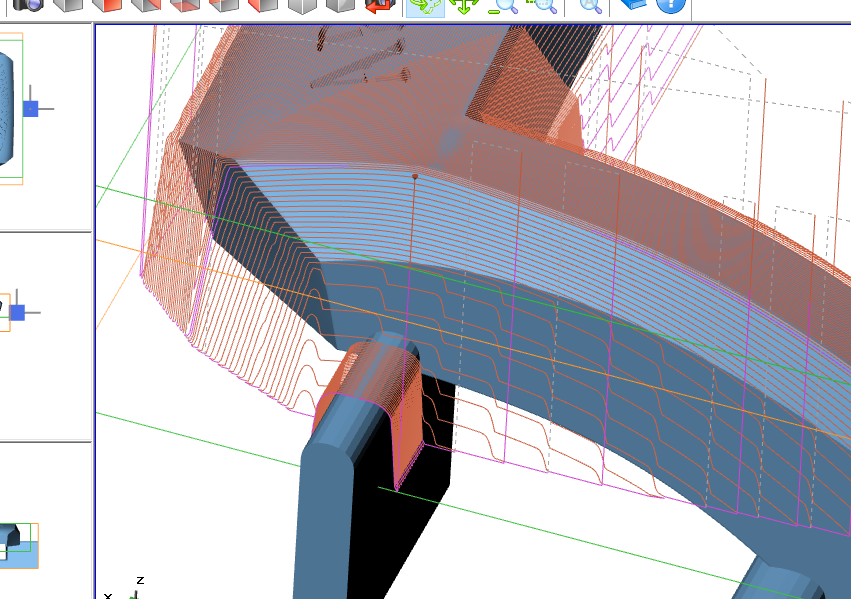

Ваша стратегия Block. Поменяйте на Parallel

Какой шаг, какая точность просчета? Судя из фото у вас шаг очень приличный 0,05-0,1 даже для больших фрез это много

Как правило такие вертикальние стенки  нужно проходить стратегией паралел финишинг но это в РикноКам. И не важно биение фрезы и ее параметры это может только снять больше или меньше материала на такие ступени это не сказывается
Может быть еще причиной плохое удержание заготовки.

Dmitry,
Спасибо, если память не изменяет, то у застёжек шаг 0.05. Ок, попробую поиграть с шагом, поставлю 0.01, затем отпишись.
vollen, спасибо, учту, попробую только паралельно.

0,01 это уже перебор, 0,025-0,03 но это зависит от диаметра фрезы. Но чтобы идеально получились вертикальные стенки нужно использовать паралел финишинг или ей подобную стратегию. Она проходит по этим ступенькам и ровняет их.

Граждане станкостроители, когда уже 3Д принтер будет в продаже? Появилась мысль  продать один из своих станков, что бы поставить на его место ростишку вашего производства.

Купи и не парся https://polystar.com.ua/catalog/sla_3d_printer_kld_lcd1260.html внутри тоже самое,только в три раза дешевле.
