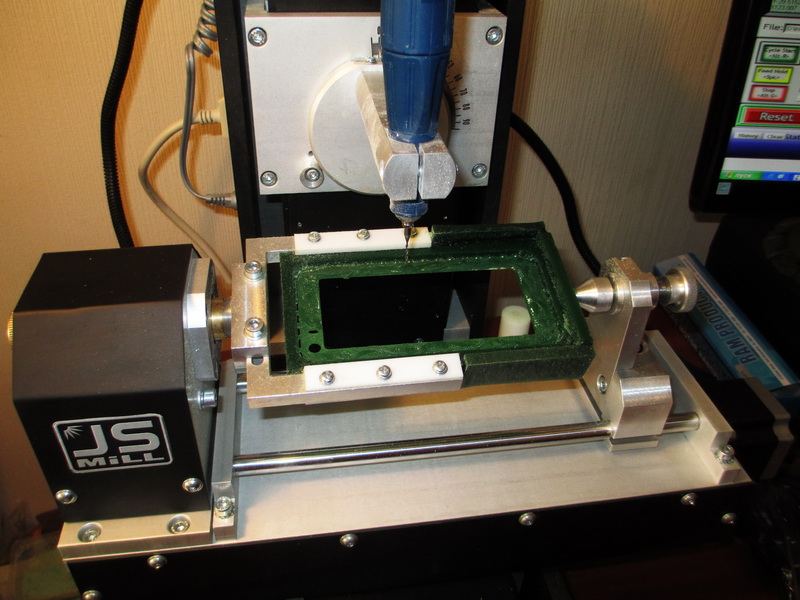

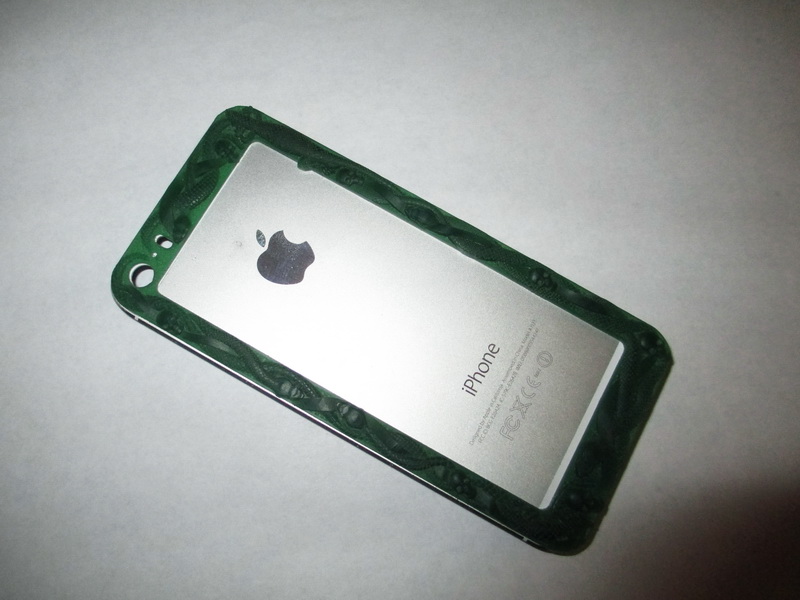

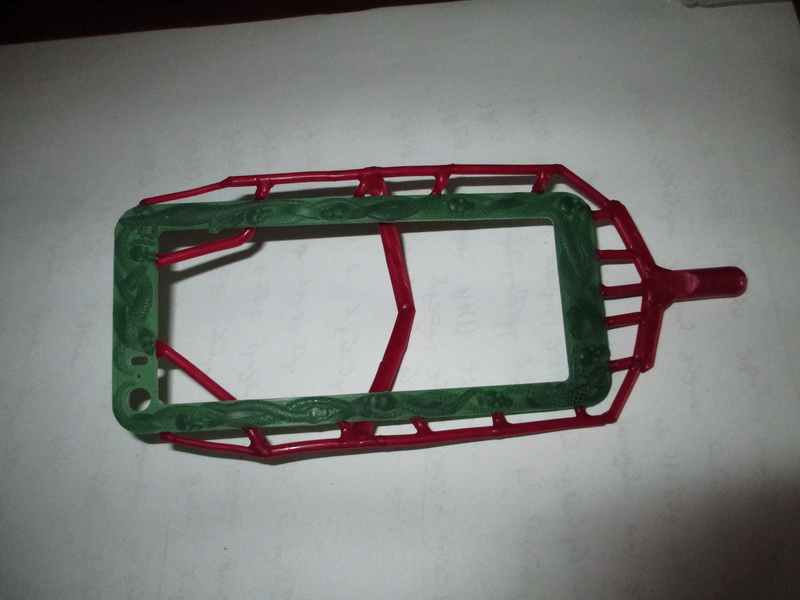

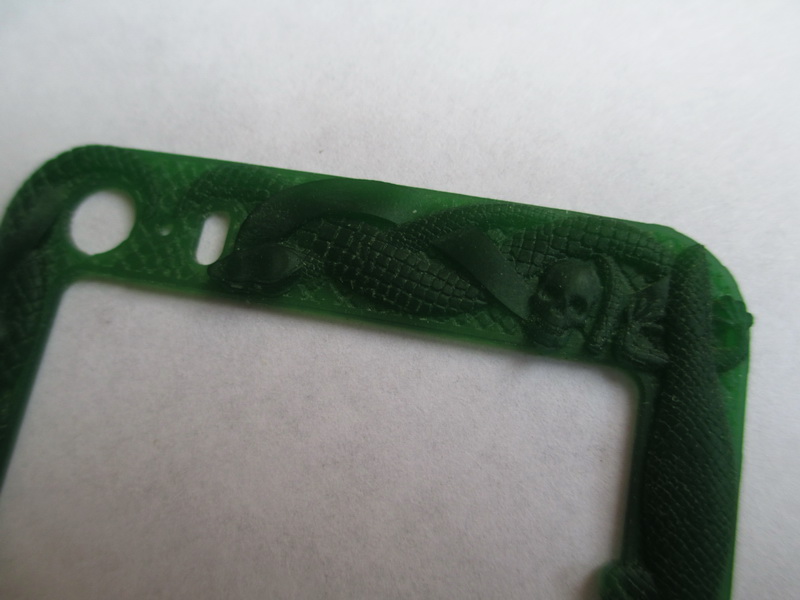

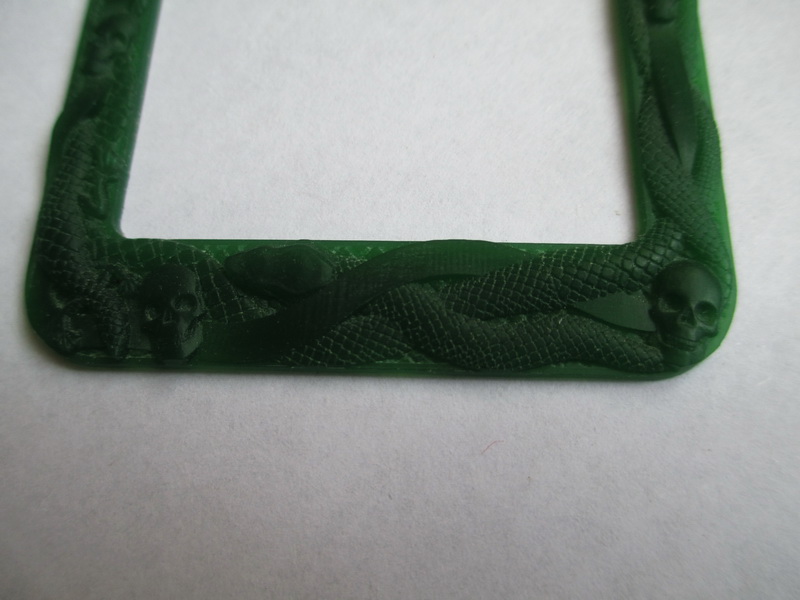

Пару недель назад делали интересный заказик:

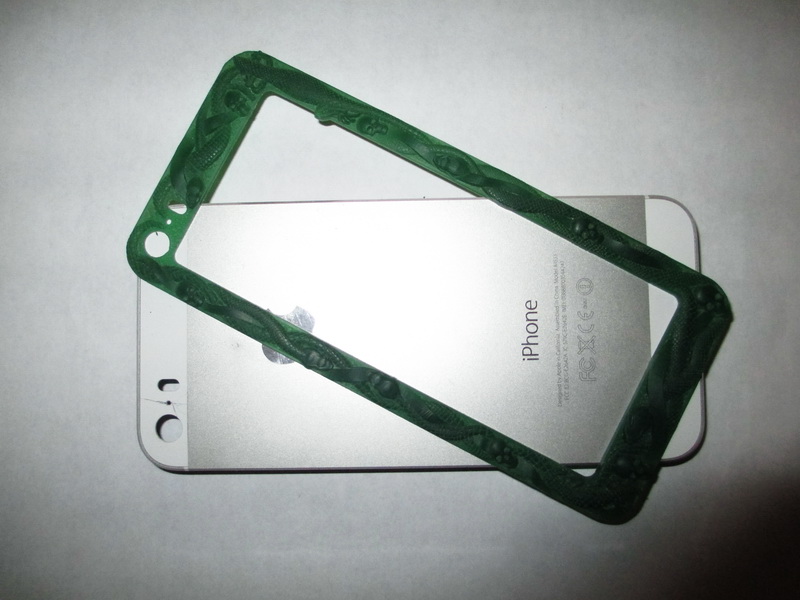

Габариты данного девайса думаю всем известны)

Dmitry (ARDI),
эх... усядет  у Вас эта крышка... и будете натягивать

Ну нормальные люди всегда процентик дают сверху на литьё.
0.8-1.1 на зелёном вполне себе...

Здорово! Увидеть бы готовый результат, клеиться будет?

1.05% усадка для таких габаритов.
Дело в том что уже не первый раз делали.
В свое время моделили и резали крышки на 3-й и 4-й АйФон.
Ну и конечно дорабатывали и собирали.

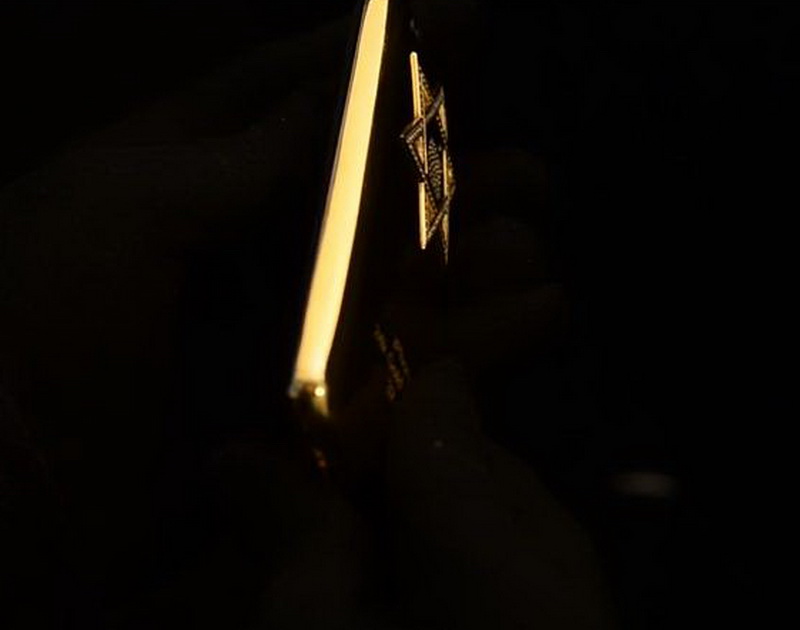

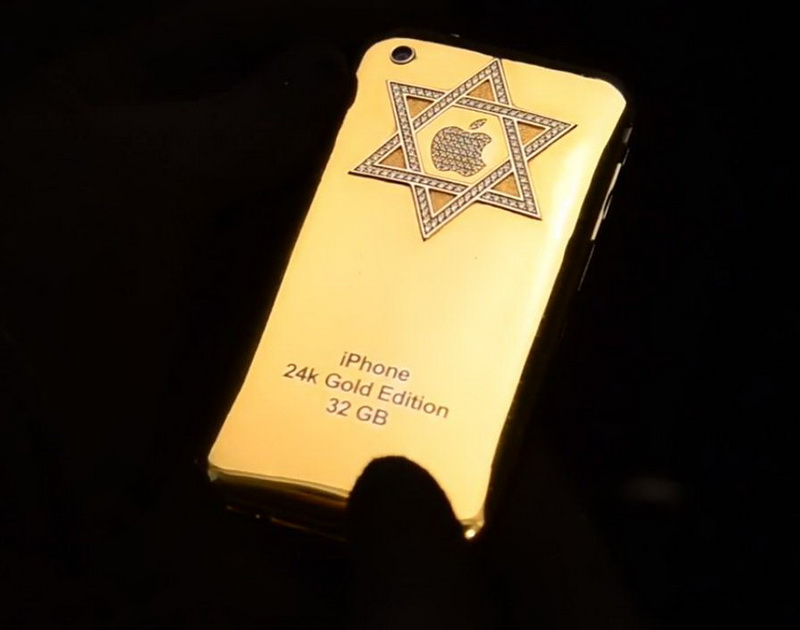

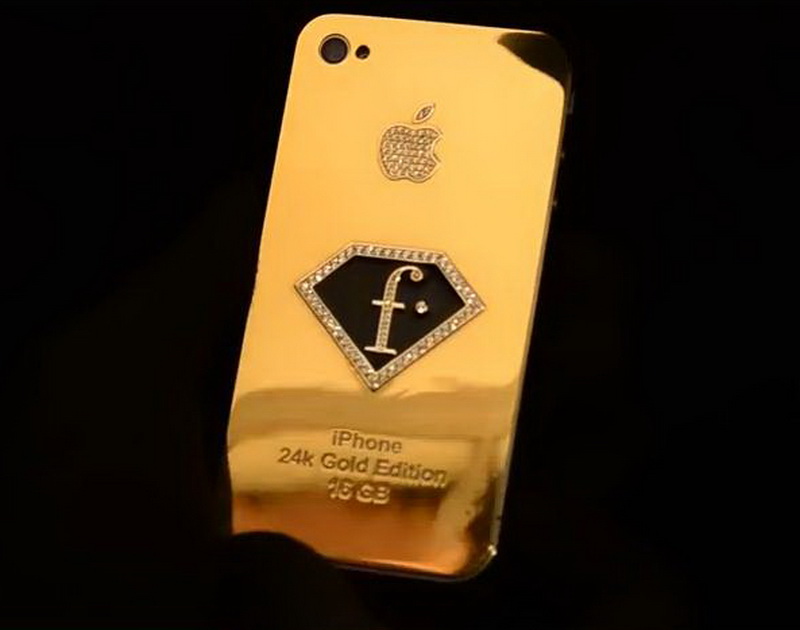

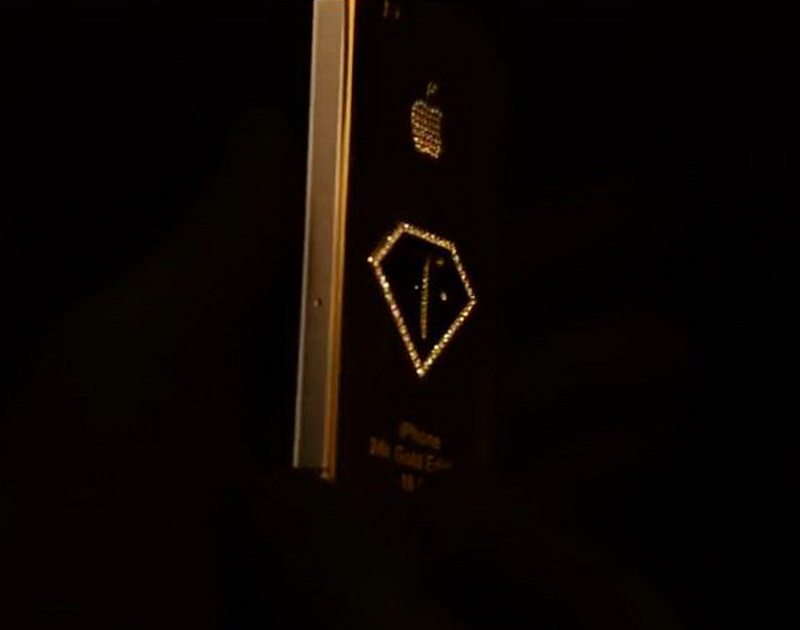

Фотографии восковок не нашел. Сделал скриншоты из рекламного видео.





Работы конечно с такого рода заказами очень не мало, но тем не менее в итоге все окупается. Главное не допускать ошибок в процессе производства. Потому как промежуточные этапы каждый по своему достаточно сложные.





Эмаль в Фэшине лежит холодная. Но впринципе можно положить по желанию и горячую.

Dmitry (ARDI), подскажите пожалуйста диаметр вала, который входит в поворотку. Совместим ли он (одинаковый) со станком "стриж"? Работаю сейчас над повороткой для своего станка и хотелось бы сделать что бы ваши оснастки подходили к моему станку, возможно придется купить у вас какую то из оснасток.

maxim79,
У меня стриж, покупал оснастку у Дмитрия все подходит.

Диаметр вала не подскажите? Ну или диаметр входного отверстия в поворотку.

12 мм. - Диаметр вала.

Dmitry (ARDI),
А вот фотографии недавно выполненной работы с габаритной моделью.
Довольно "актуальный мяч" размерами 50х50 мм.
Изначально планировали его растить на Солиде, но там затягивало время порядка 3-х суток.
А выфрезеровали мячик за неполных 2 дня.

А как внутреннюю поверхность выбирали?

Не влезет в стрижа 12мм, там отверстие такого диаметра...

bost
Мячик внутри выбирался вручную. Большим шар-бором.
Толщина стенки мячика определялась на просвет.

svp
У нас много заказов оснастки прошло от владельцев Стрижа. И на все размер вала по диаметру подходил.
Возможно была небольшая притирка.
А вот по величине затяжного винта у нас было небольшое отличие в его рабочей длинне.

Ничего личного, но это свидетельствует только о том, что вы не умеете измерять.

Невозможно затолкнуть в отверстие 12мм скалку 12мм.
Точнее возможно, но только один раз. Обратно уже не достанете.

Тут только три варианта
1. Скалка не 12мм
2. Отверстие не 12мм.
3. Ваши клиенты самостоятельно "доволили напильником".

Допуск у вас на этот размер какой ?

Немного пообщался с вашим станком. Сразу появился вопрос по оснастке. Не пробовали сделать что-то похожее на раздвижные губки у Роланда?

svp - Вы знаете при желании можно придираться к любым замерам, размерам и т.д.

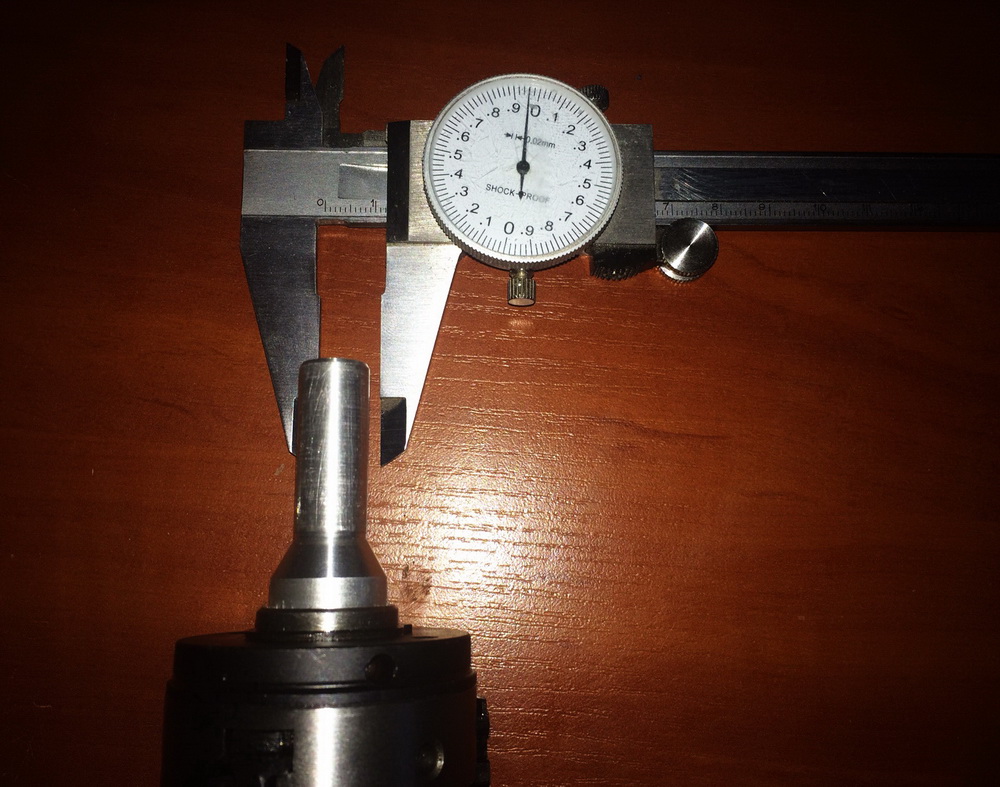

Я просто размещу фото, а Вы сами попытаетесь разобраться с данными штангенциркуля:

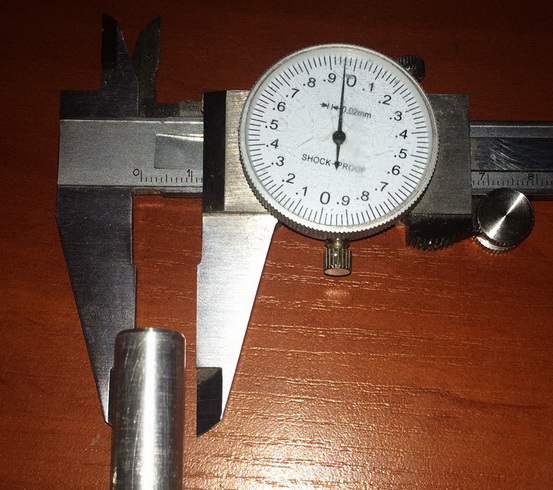

Стандартная рамка Стрижа со скалкой.

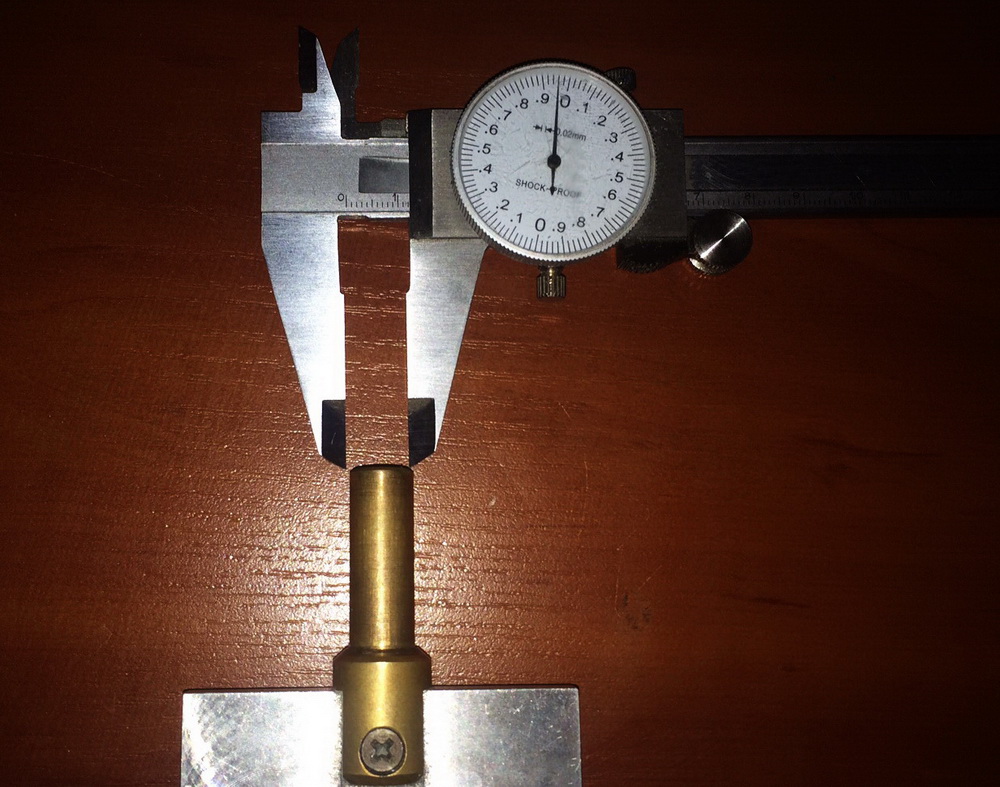

Оснастка JSMill со скалкой.

По моему разница только в проточке конуса в основании посадки. Размеры идентичные.

Desori - если Вас не затруднит приложите фото оснастки Роланда.
Возможно в ближайшее время мы сможем выпускать похожую оснастку.

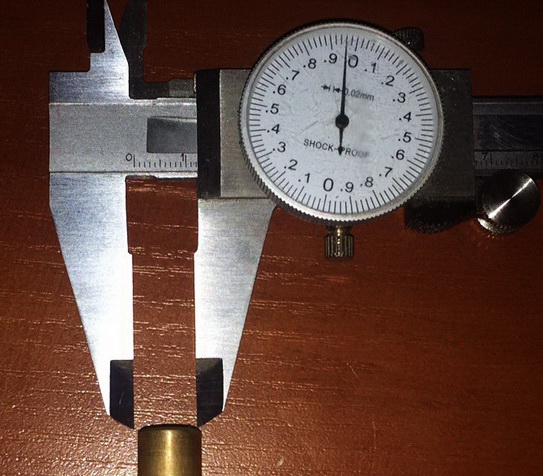

Почему-то фото не увеличивается, попробую в увеличенном формате:





На первый взгляд может даже показаться что положение "штангеля" не менялось. Но это не так.
Диаметр оснастки для крепежа абсолютно идентичен.

Извините что отвлек, вопросов про точности и допуски у меня больше нету.

***
Я собственно не вам писал, а тому кто хочет делать оснастку под стрижа.
Если у него речь о соточных допусках, а не о половине десятки,
то крайне не рекомендую ему делать 12.00.
11.99 в не во всякий стриж влезает. Проверено лично.

Впрочем для одного экземпляра можно потом "шкуркой пошкрябать", так что большой беды не будет.
Шкурку лучше брать самую мелкую что есть, 2000, 2500 итп.

Dmitry (ARDI),

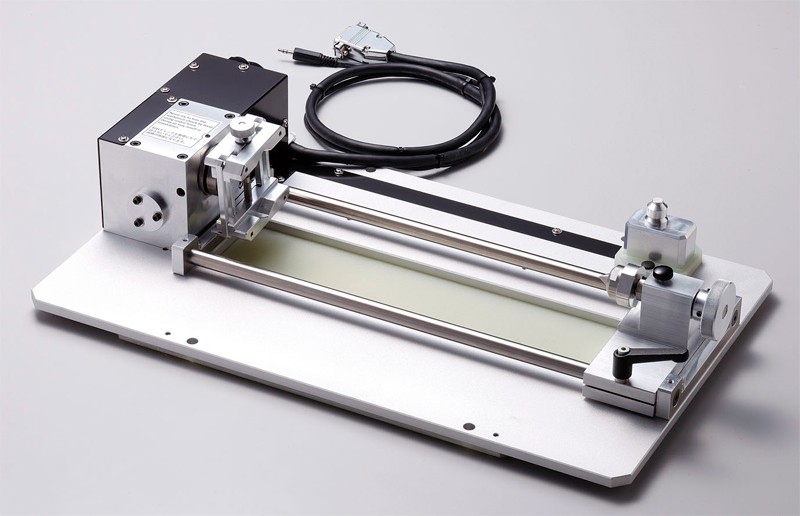

Я имею в виде вот эти чудные тиски. Одной оснасткой можно крепить пластины воска всех размеров в наборе Ферриса. Наличие задней бабки (кстати, обратите внимание на рычажок, который ее фиксирует, мегаудобно) частично решает вопрос с прогибами пластины. Вырезы в губках центрованы и строго симметричны, отлично, быстро и надежно крепят трубки опять же бОльших диаметров, чем тот патрон от Proxxon который идет у вас в комплекте.
