Внутряха станка на капралоновой гайке выглядит таким образом:



Если кто знает как в аналогичном станке, разница будет видна.

Вот тестовая восковочка для руководства пользователя крупным планом:



Её можно было детально рассмотреть на выставке.

Dmitry (ARDI),
Здравствуйте ! посмотрел Ваш сайт.цена на станок нигде не указана. я конечно понимаю что можно Вам позвонить........

Да если можно скиньте прайс eshuler@bk.ru

Всем заинтересованным, в личку или на почту разослал всю информацию. Включая цены и комплектацию.

Для всех интересующихся многосторонней обработкой.
Не так давно резали такого дракончика.
Резали на перевороте в рамке. Потом на пальце для колец.

Dmitry (ARDI),
а что самое большое плоское резали, максимально возможное для Вашего станка можно увидеть?
Ну и к тем восковкам что показаны желательно какой фрезой резалось, шаг, скорость и время на резку.

Смогу расписать что резалось и на каких режимах - если резалось день два назад. Потому как поднимать архивы по каждой восковке не совсем удобно. Хотя возможно.
По дракону:
Фреза 0.1 - 10-ти градусная, шаг - 0.3, скорость движения 450, оборотов шпинделя - 13000.
Время на резку - 4 часа. Но это машинное время, не учитывая просчета путей, замены фрез, и подготовки восковки.

Вот самое габаритное что резали.
Автоматический переворот заготовки исспользовался.
Материал - груша, заготовка - 105х115 мм.

Режимы резания по груше какие? Какой фрезой резали?

По груше:
Подача 200мм/мин. Фреза с пяткой 0.2 мм, 10-ти градусная.
Габариты готовой модели - 57х82 мм.
Время резки - 48 часов.

Улучшения станка это хорошо, но  4 координатные станки есть, а вот 5 координатных можно таки сказать нет. Когда 5 координатник будит?

Сейчас потихоньку занимаемся 5-ти координатником. Начиная с июля начнём заниматься вплотную.
К ноябрьской выставке в Киеве хотим подготовить 5-ти координатник.
Так же в ближайшее время начнётся выпуск оснастки и приспособ для крепления заготовок.
Что-то типа флип-флоп и патронов.

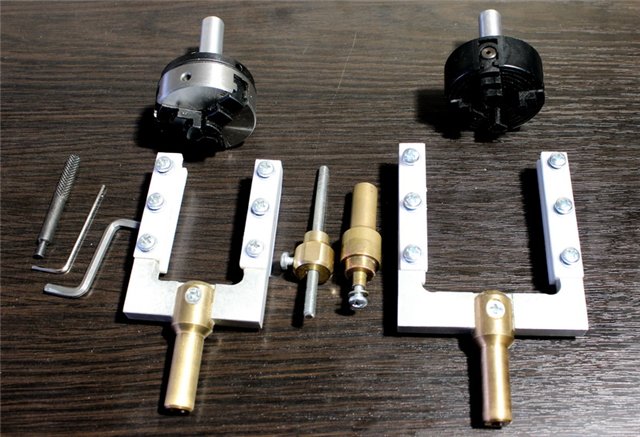

Ну а пока что в комплекте со станком идёт такая оснастка:

этому стрижу рельсики бы  какие приделать (чтобы каретки в воздухе не висели) и был бы уже не стриж...а так - очень похож))))

Дмитрий, насколько я понимаю, оснастка пока скопирована со Стрижа. Не было бы мыслей сделать её под максимальный размер, хотя бы по оси X. К примеру, на стриже на большой рамке ухитрялся крепить куски 110мм по оси Х, и то, датчик чуть не задевал и кусок опасно торчал почти на 1/3 длины.
Конечно понимаю, что задняя бабка даст большую устойчивость на вашем станке, но, иногда, из-за деформации губок кусок просто выгибало.

И касаемо оснастке для обработки по кругу по оси А, та конструкция с винтом и шайбой довольно опасна - чуток перекрутишь и есть риск раскрошить восковку, либо она сама развалится через некоторое время. Есть ли возможность заменить это на крышку с резьбой, как на рево, к примеру, и на этой оснастке сделать отверстие для калибровки по оси А и X через скрипт для mach,  форму насадки при этом сделать прямоугольной со сшкошенными с учетом 10гр фрезы сторонами. Либо по углам фиксатора на восковке делать по отверстию для компенсации угла фрезы, да и сам контур для фиксатора проходить торцевой фрезой.

Т.е. просто утъюстировал по осям A и X оснастку, прикрутил восковку и поставил резать дальше без всякого геморроя по поиску по "шипу"

Думаю что возможно. На данном этапе можем принимать любые поправки и замечания аргументирыванные улучшением качества продукции. Поэтому всё что посоветует общественность, в лице опытных пользователей - будет принято во внимание.
Насчет рельсиков, пока скажу незачем. Как будем укреплять конструкцию с соответственным увеличением всех габаритов, в том числе и исспользование Наканиши в качестве шпинделя - начнем исспользовать рельсы. Но это уже будет совсем друой станок.
Пока на данном этапе готовы модернизировать эту версию. На всех ближайших ювелирных выставках планируем участвовать, в том числе и на Московксой в сентябре. Поэтому хотелось бы услышать пожелания пользователей с опытом.

Dmitry (ARDI),

как выше сказал сикорски..зачем рамки из под стрижа?на одном известно форуме приобрел большую рамку...маленькой родной уже не пользуюсь. та мне нравится больше...она жмет меньшие по толщине заготовки...она раздвижная. Далее..сделать на рамки набор сменных губок для разной толщины воска...щас жду маленькую раздвижную и думаю, что и маленькую родную заброшу в дальний ящик..

На вашем станке нужно раздвижные большего размера сделать, чтобы площать была больше. бабка конечно хорошо, но широкие заготовки я бы наверн побоялся делать на патроне + бабка (бабку не юзал, не знаю, как она будет тут у вас), поэтому рамку пошире нужно однозначно:)

окультурить винт, которым оснастка втягивается в поворотку. Я понимаю, что все скопировано, но "на одном известно форуме"© представлен  "Drawbar как предмет современного искусства". Можно и оттуда скопировать, тем более, что в кольцедержателе изменения-то внесены.

3-х кулачковый тот что слева самоцентрующийся?

да.
