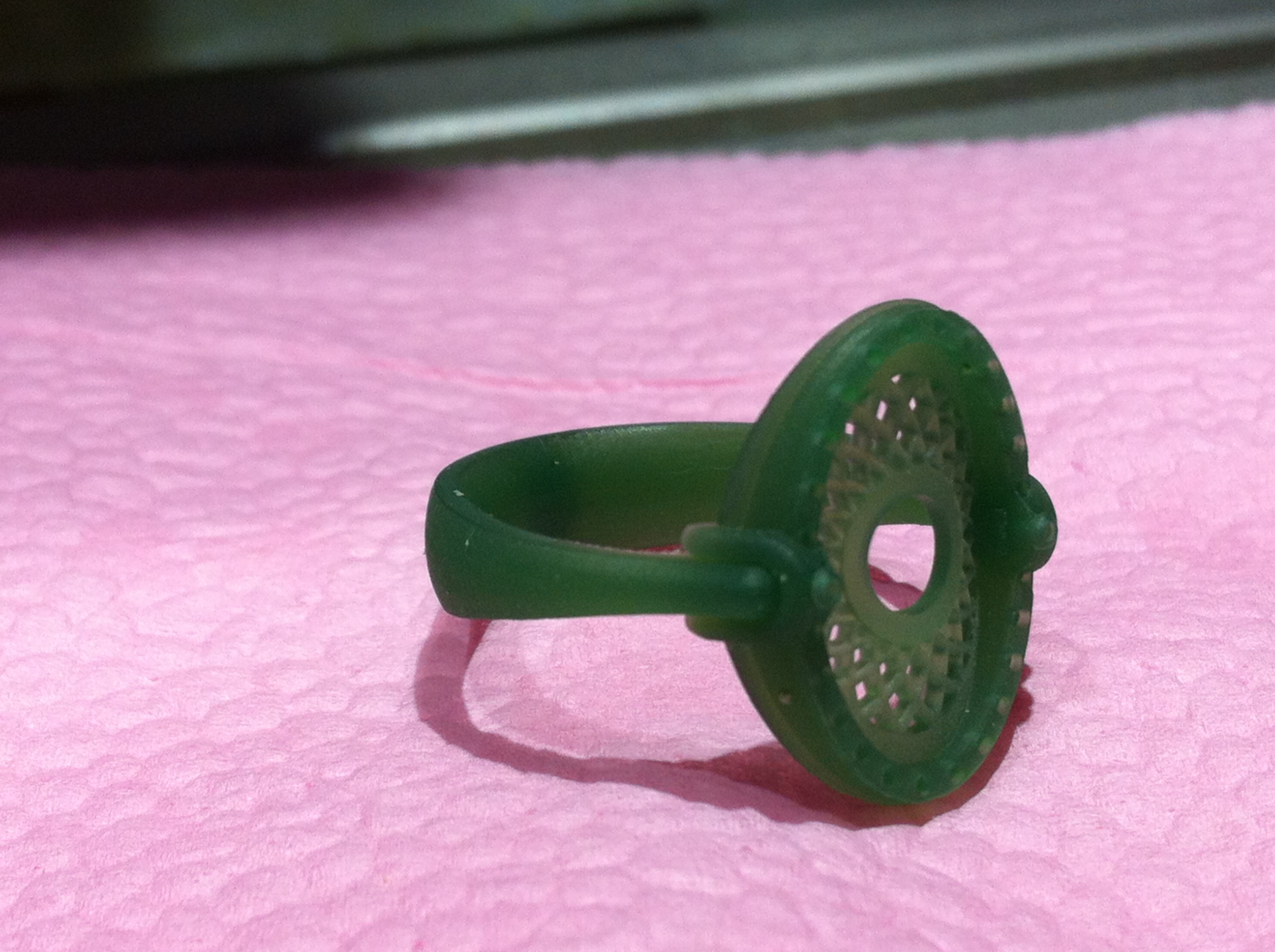

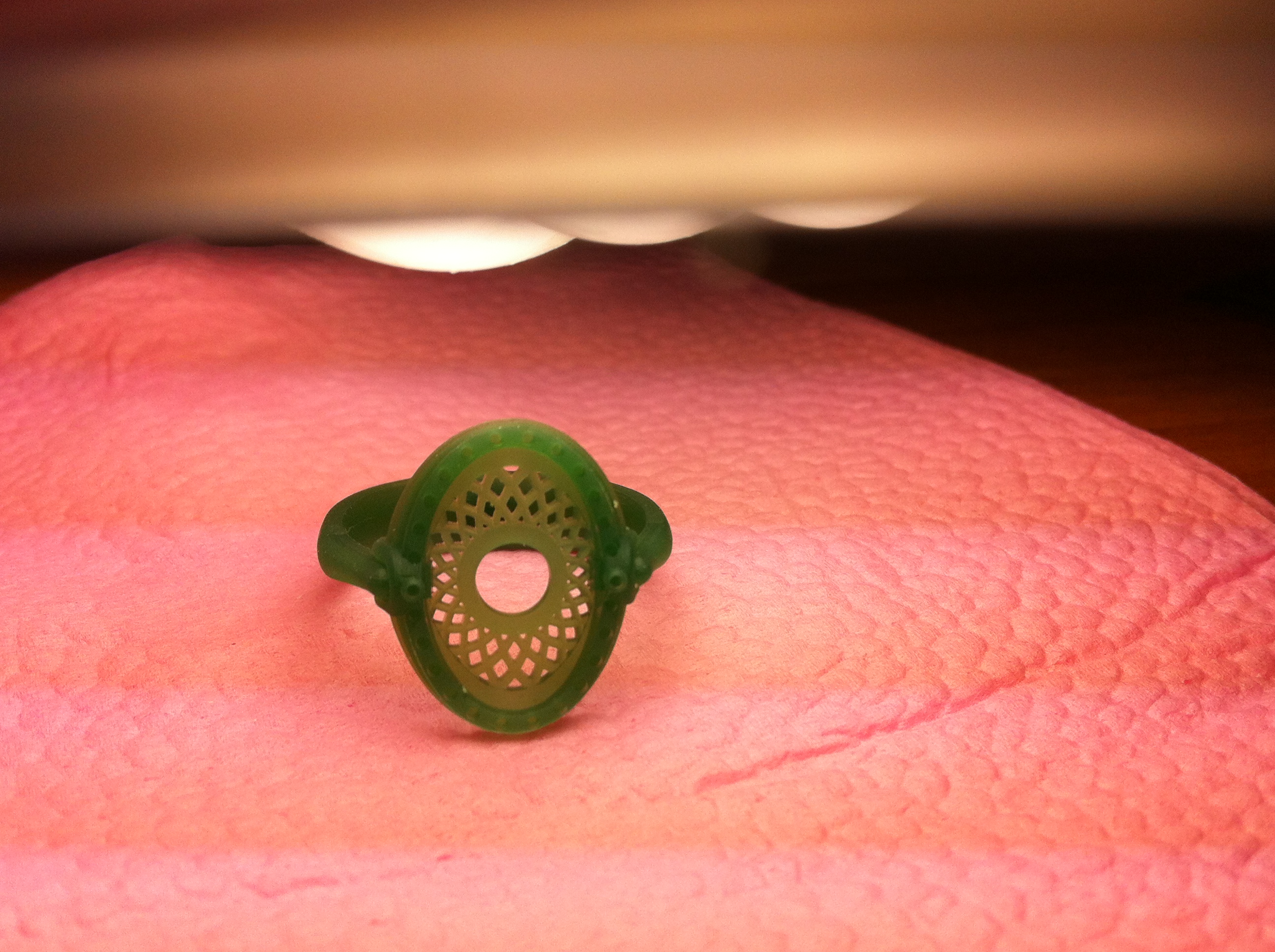

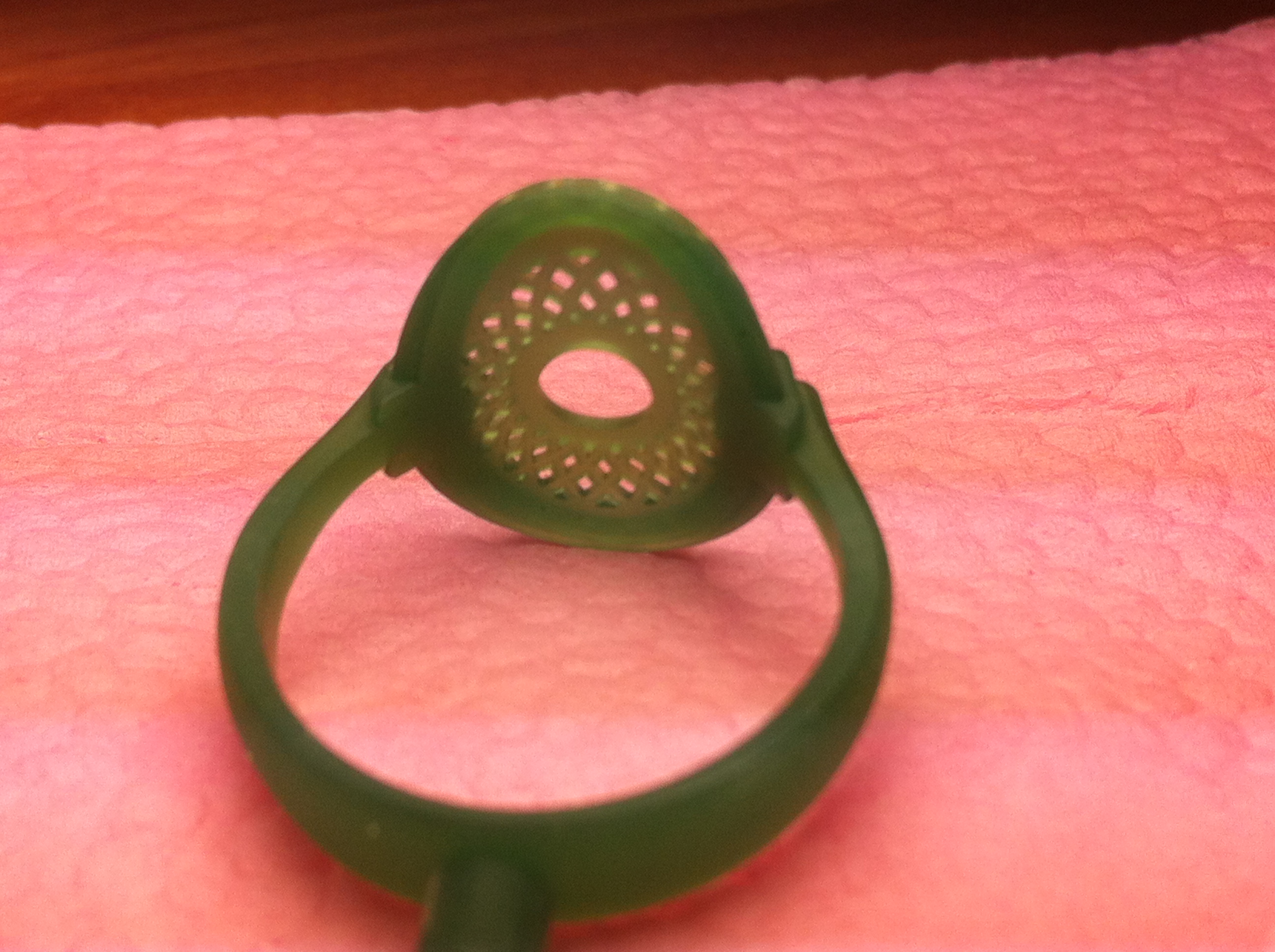

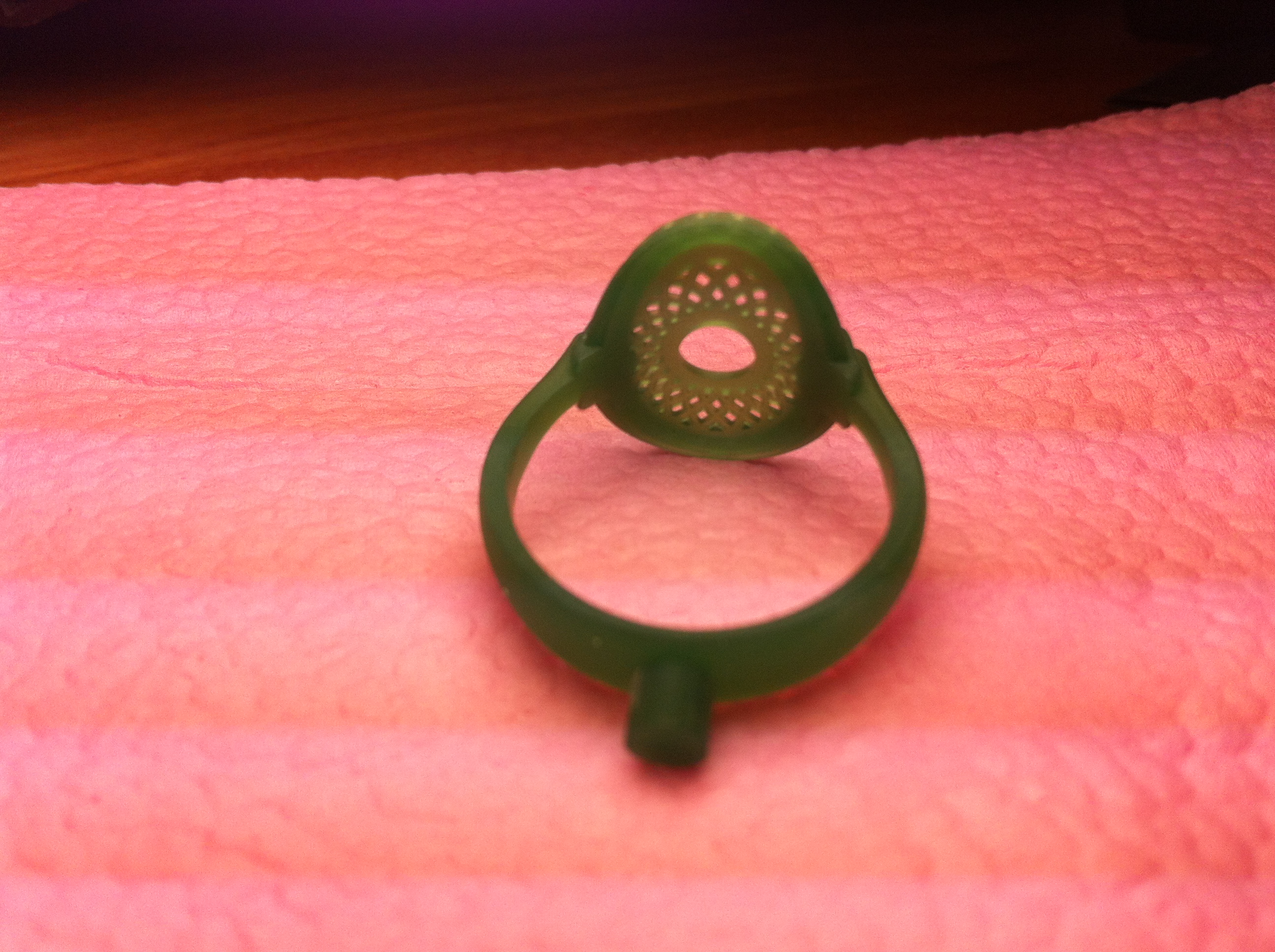

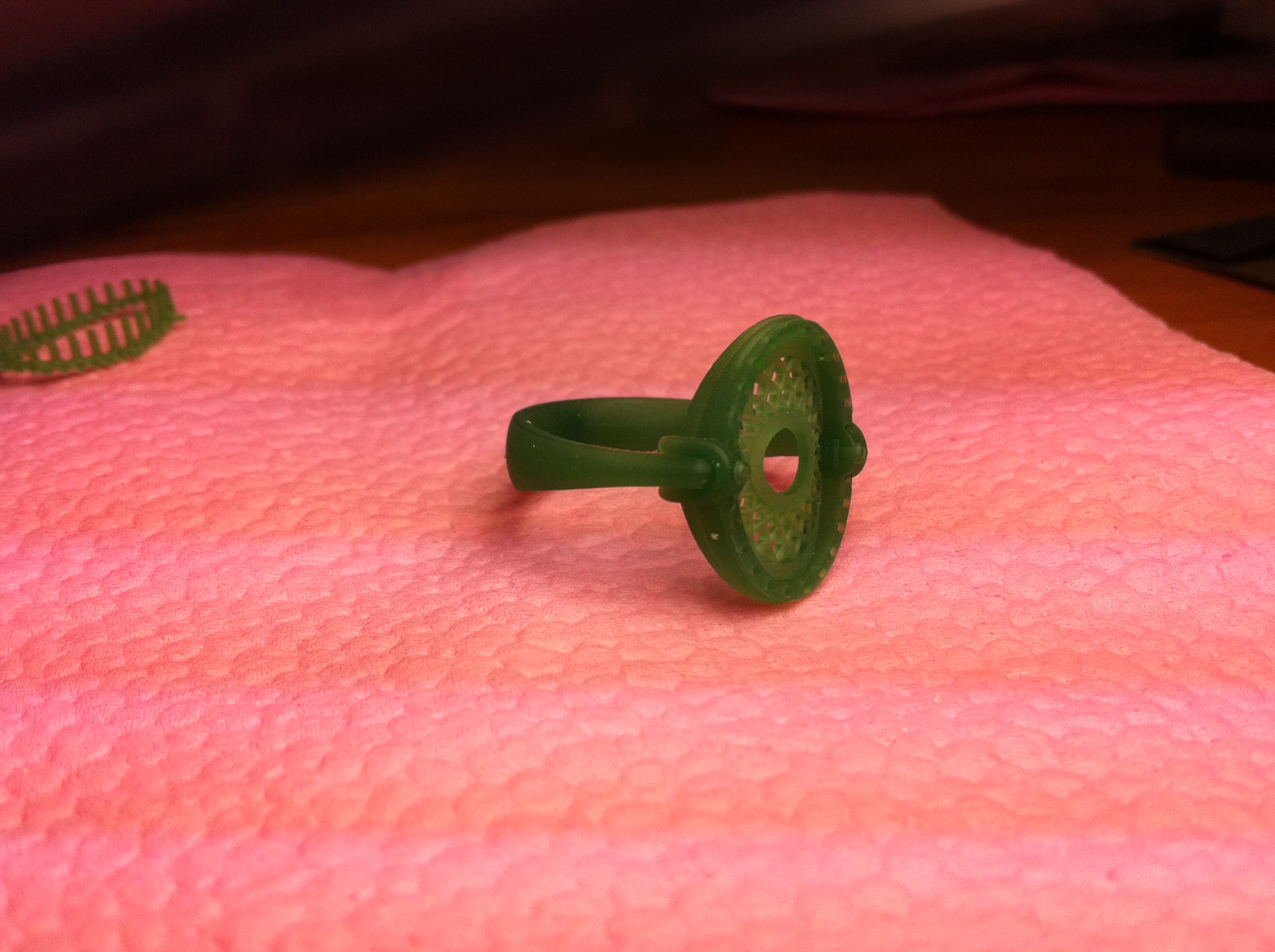

По просьбам выкладываю стратегию как резать вот такие сложные изделия с поднутрением,

Станок Revo 540 поставляется в комплекте с программным обеспечением для моделирования - Gemvision Matrix. К большому сожалению, мануал к этой замечательной программе существует только на Английском, Французском, Итальянском, Немецком и Испанском языках. И многие русскоязычные пользователи испытывают определённые трудности в освоении этой программы без специальных курсов. Посмею предложить, и в этой теме, свой скромный труд по переводу на Русский язык мануала к программе Gemvision Matrix.

Скачать перевод нескольких первых глав можно с отдельного раздела нашего сайта.

Прошу заметить, что это мой вольный перевод, без каких либо коммерческих обязательств.

фото результатов позже

Лев Третьяков 3,

Хороший результат .

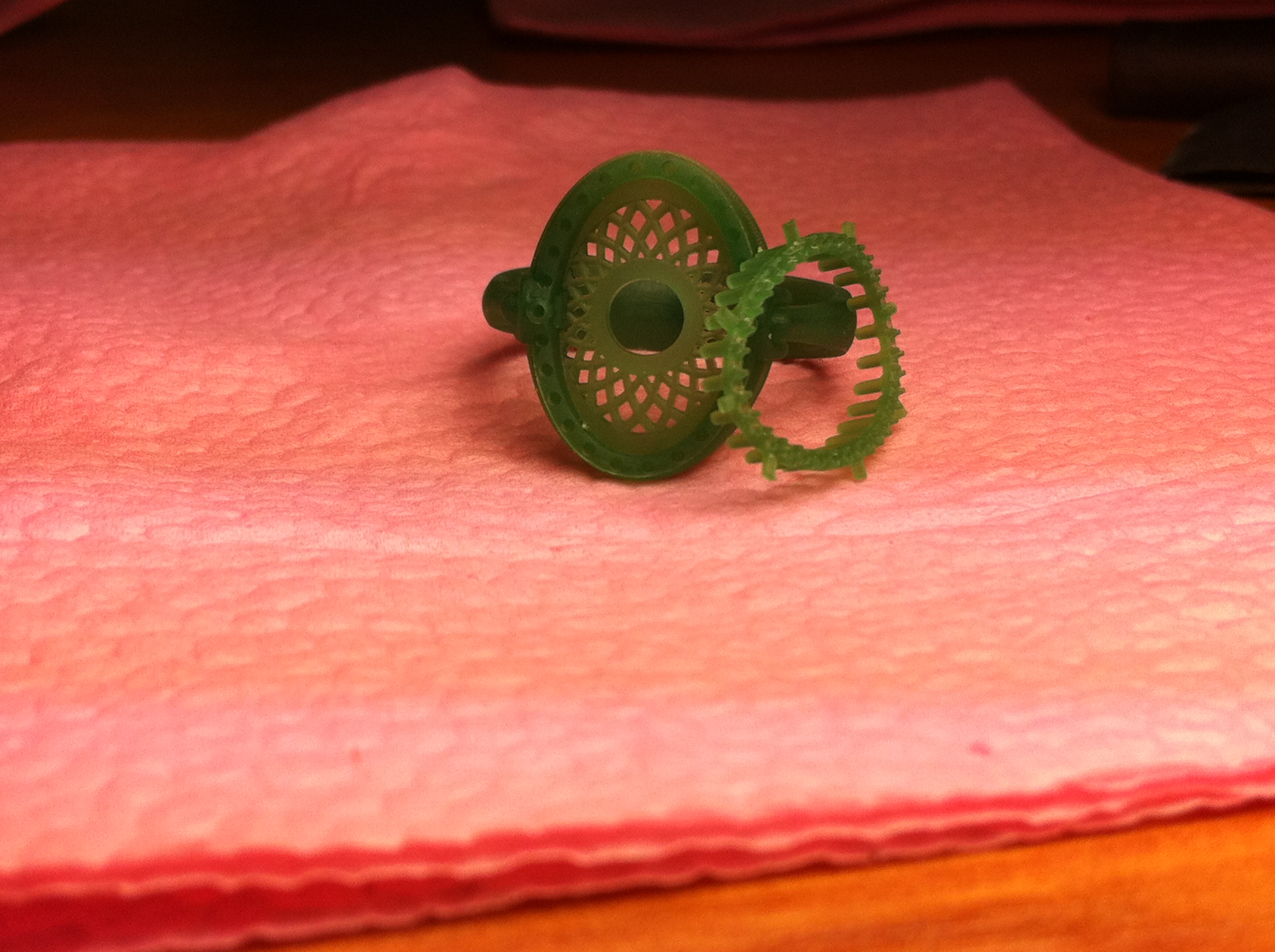

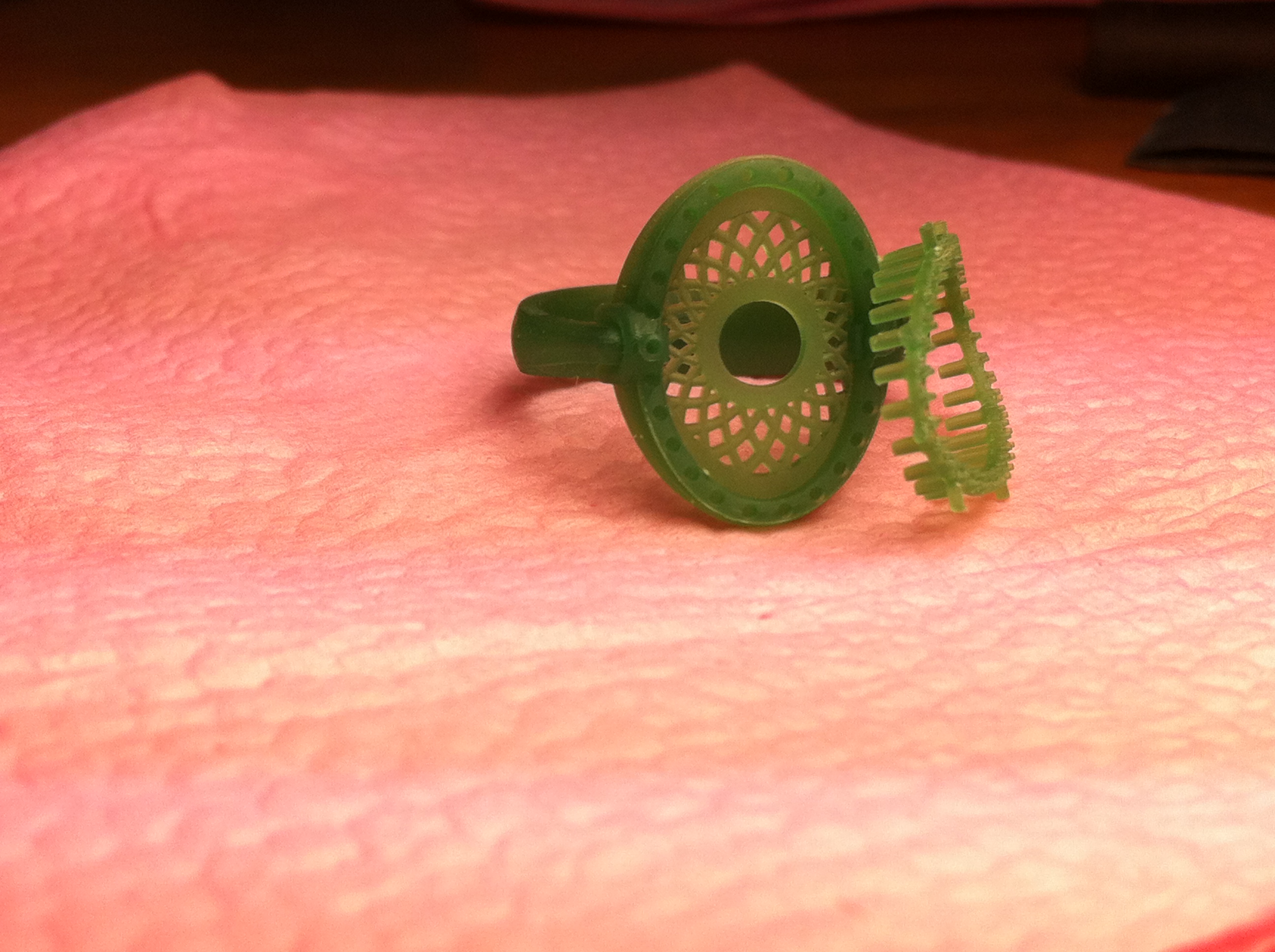

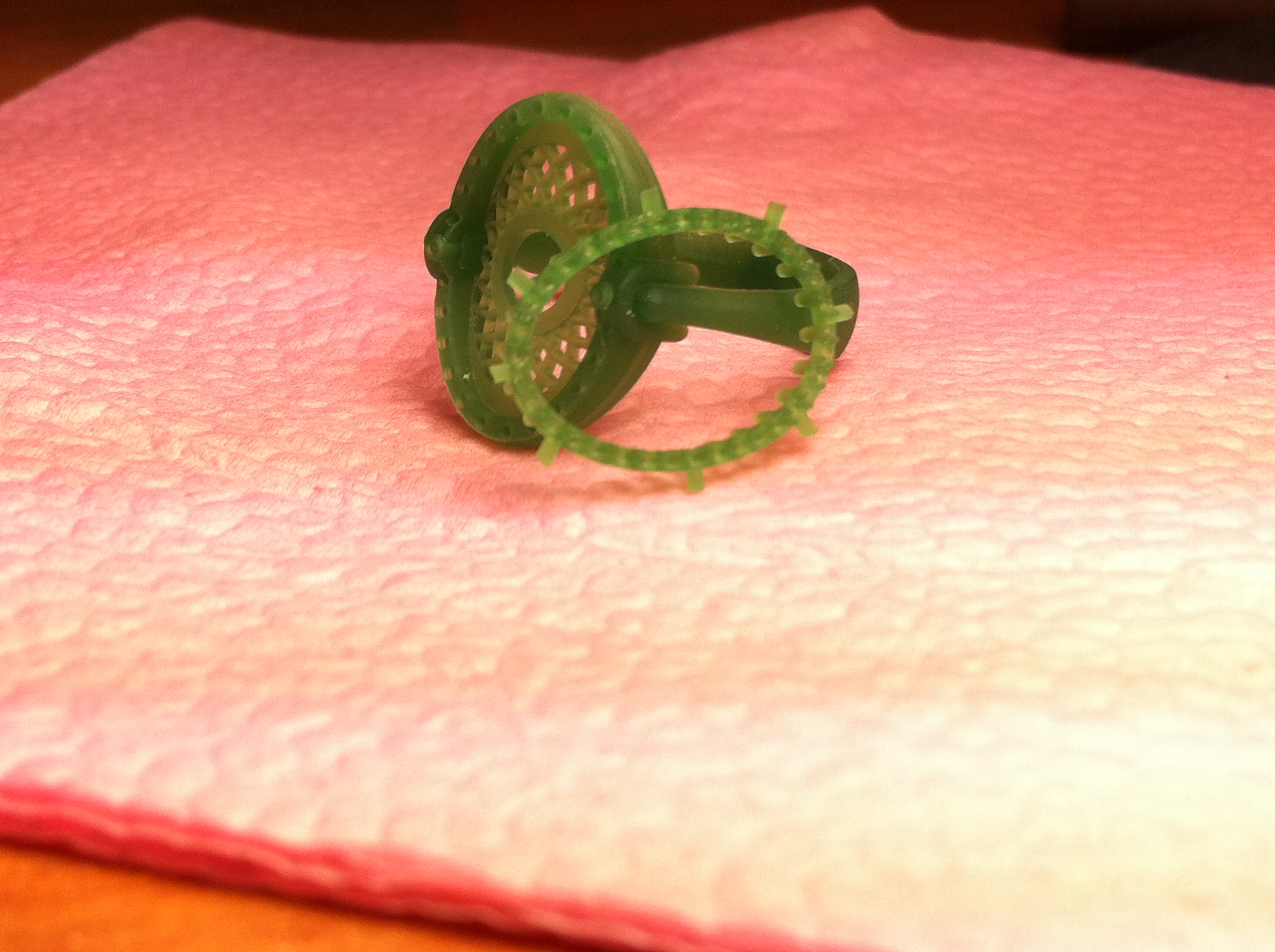

У меня вопрос на засыпку . Как выглядит эта конструкция , собранная в воске .
Потому что в металле данную конструкцию будет не совсем удобно паять .

А разобрана восковка как раз для сборки в металле.

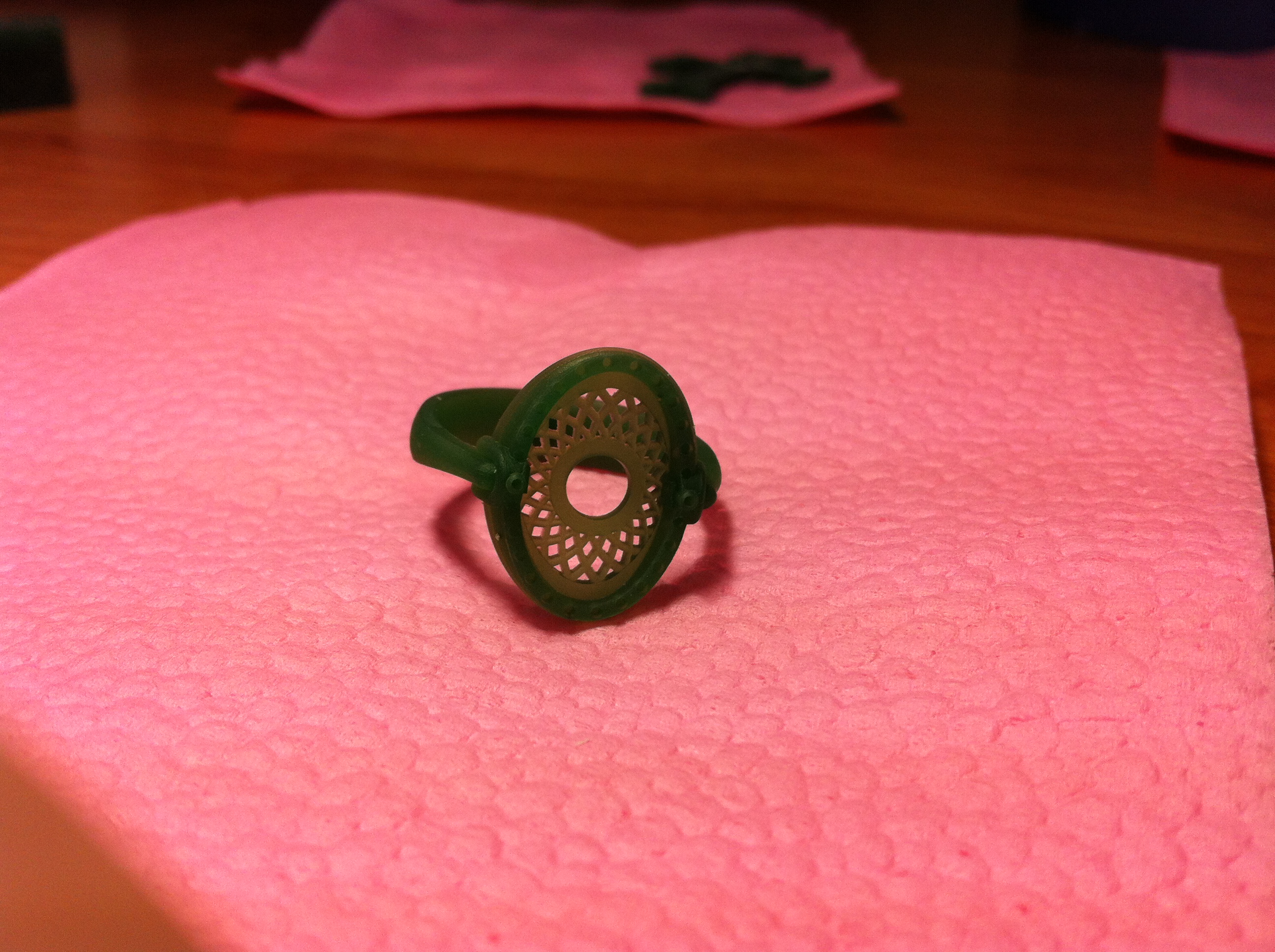

Белое золото верх и жёлтое золото основное кольцо , так даже лучше

Паять без проблем вот припой убрать. Для разика можно и так.а для серийного производства просто отверстия на верхушке овала сделать сквозными, а стойки под них длиннее, тогда без проблем и паять и обработать.
И к стати решение ближе, из разных металлов. как то теплее для ока. Результат хороши как то даже лучше, я бы так оценил.

Поздравляю, отлично получилось! Лучше чем ожидал. Молодцы. Ну, трудно что-то там разглядеть более четче, но нормально, если что в металле поправится, главное что получилось вообще, на мелочи, что сетка снизу должна быть тоже прорезана, не будем обращать внимания.

Raims ожидал что будет хуже, но получилось лучше чем у него.
Колонны круглые, а не ребристые,
сетка прорезана, стыков нет, все быстро, качественно
и напильником не пришлось работать.

Больше заинтересовало видео .

Можно сколько угодно говорить что 5-ти осевой станок NS CNC "г...но"

НО! Задача состояла не в том чтоб вырезать кольцо это из нескольких частей и как оно лучше будет смотреться в разных металлах, а в том чтоб вырезать его целиком и никак не хуже ...

Понимаю что сейчас посею за этим сообщением кучу негативных сообщений, но результат на лицо:

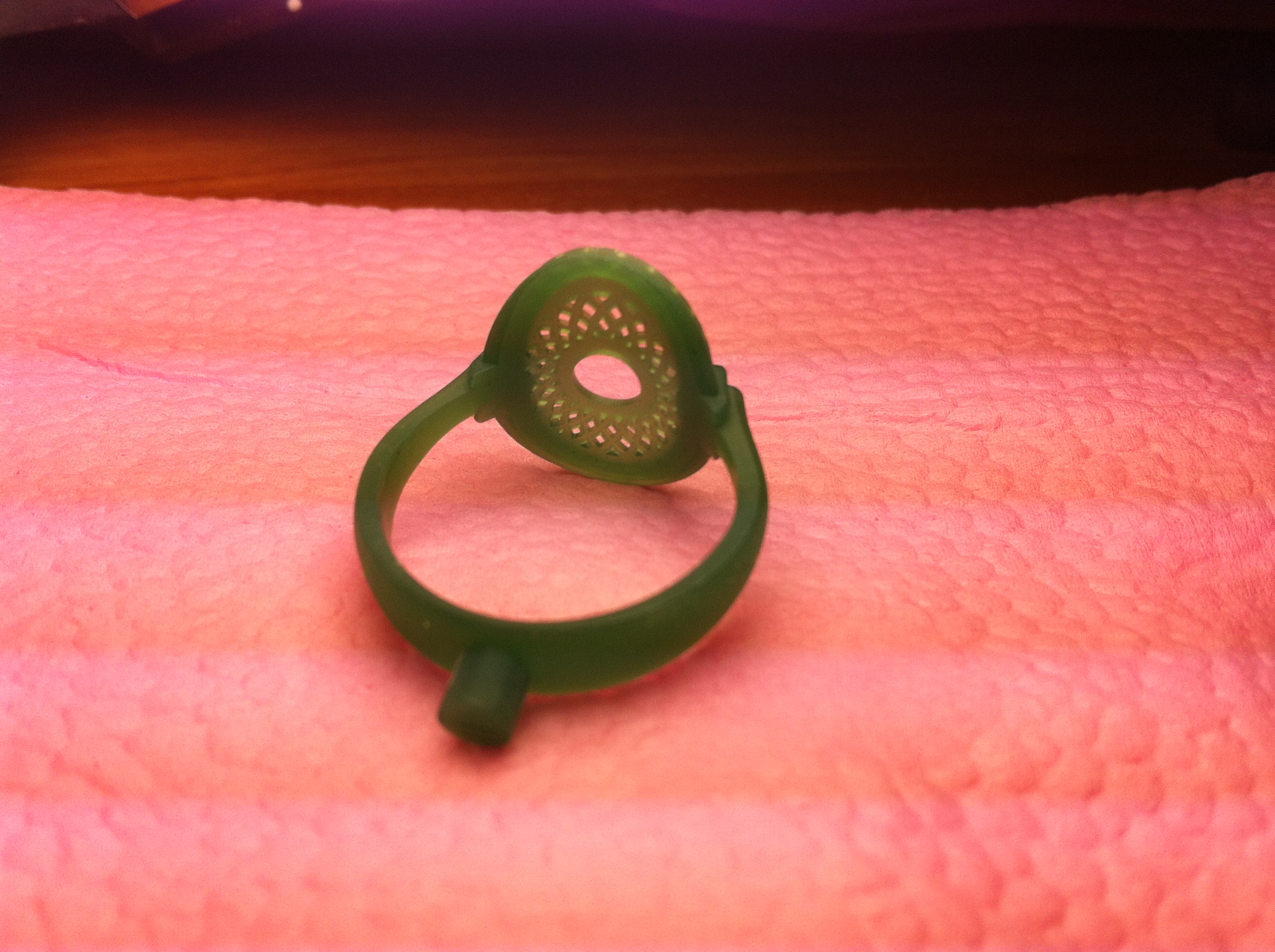

1. Кольцо не целиком

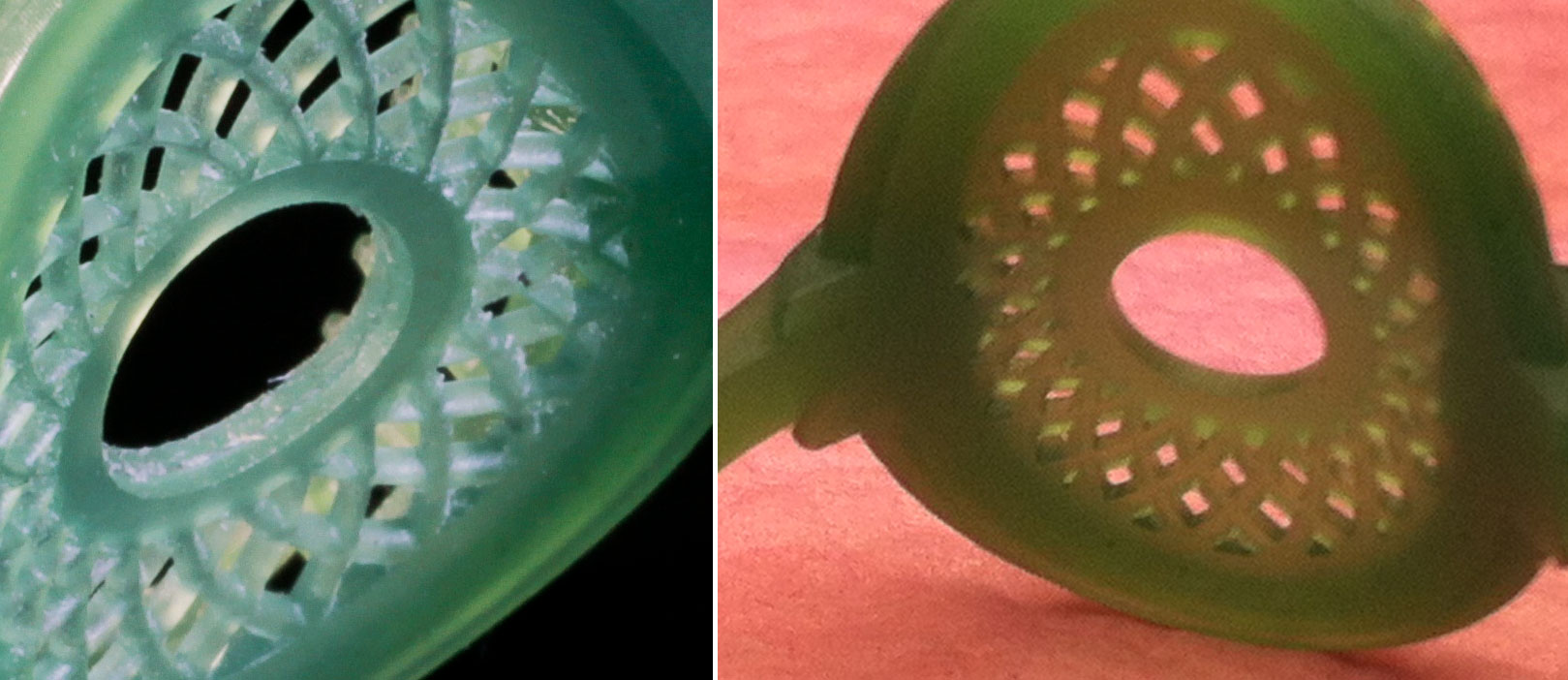

2. Изнутри сетка не вырезана так как то было сделано на Мире

О чем тут можно дальше рассуждать?
По фото все явно видно.

Да конечно, можно сказать "Это не важно, это никому там не будет видно...." и т.д.
И что дальше?

Результат никак ни лучше чем на Мире.
Он не хуже... он просто другой.
Внутрь кольца Рево не влез!

По поводу видео, можно полюбопытствовать что происходило с 6.04 по 6.19 (минуты.секунды)? Или это случайность?

Vitalya,

в это время происходила пошаговая выгрузка путей фрезы
это случайность - мышку не туда увели

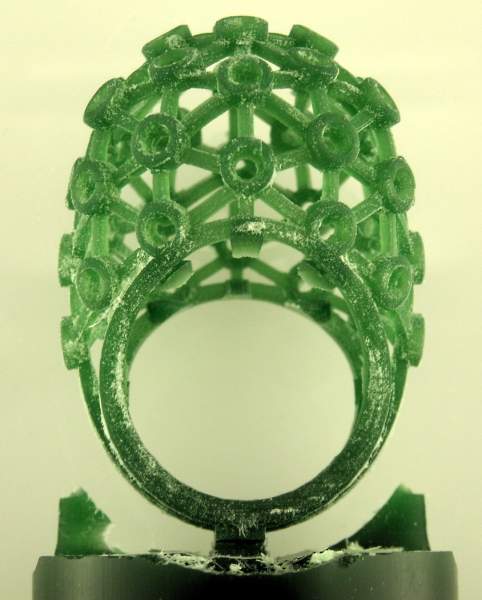

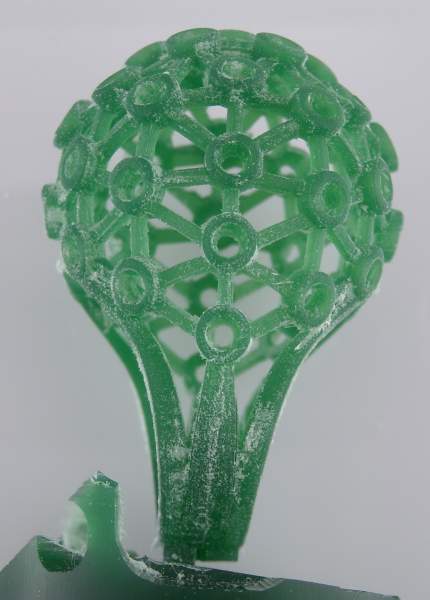

Уважаемые коллега! По результатам представленных выше фотографий воскововой модели кольца "Коллизей", вырезанной на станке РИВО-540:

1. Станок РИВО 540 не может вырезать восковку кольца с таким же качеством, как станок МИРА-2. Качество его резки значительно уступает качеству резки станка МИРА-2.

2. Станок РИВО 540 не может достигать фрезой всех участков поверхности модели, как станок МИРА-2

3. Станок РИВО 540 не способен вырезать модель такого кольца из одной детали, в отличии от станка МИРА-2. Станок РИВО 540 вырезает ее из двух и более деталей, что создает дополнительные сложности при ее дальнейшей сборке.

В итоге: Станок РИВО-540 значительно уступает по качеству резки станку МИРА-2

PS. Мы искренне благодарим Фирму "Сапфир" и лично Льва Третьякова за передставленные фото. Они служат прекрасным ноглядным подтвержлением преимуществ станков NS CNC перед станками GemVision. Мы с радостью их используем в дальнейшем в различных специализированных издениях, форумах и СМИ.

Наилучшие пожелания

Дмитрий Зверев

NSCNC Manufacturing

Ну и так сказать "Для закрепления материала..."



Вырезать такое поднутрение на Revo 540, в принципе, НЕ ВОЗМОЖНО!

Пока ничего подобного вырезано на Revo 540 и подтверждено КАЧЕСТВЕННЫМИ фотографиями, а не тупо БОЛЬШИМИ снимками на телефон, показано не будет.... можно сколько угодно и что угодно говорить о плюсах и минусах.

Вот факт.... результат подобного, хотя бы близко где?

Можно сравнить так:

То что можно вырезать на Revo 540 - 100% режется на NS CNC Mira-2, НО!
Есть вещи которые легко режутся на NS CNC Mira-2 и вообще не реально вырезать на Revo 540.

fiodorov,
поэтому и надо иметь и принтер и фрезер
и Рево 540 СХ из всех фрезеров САМЫЙ УДОБНЫЙ
никто не говорит что он может делать все
он может делать очень-очень много



делать кольца с поднутрениями на фрезере
ГЛУПО и НЕПРоФЕССИОНАЛЬНО
их надо растить или печатать

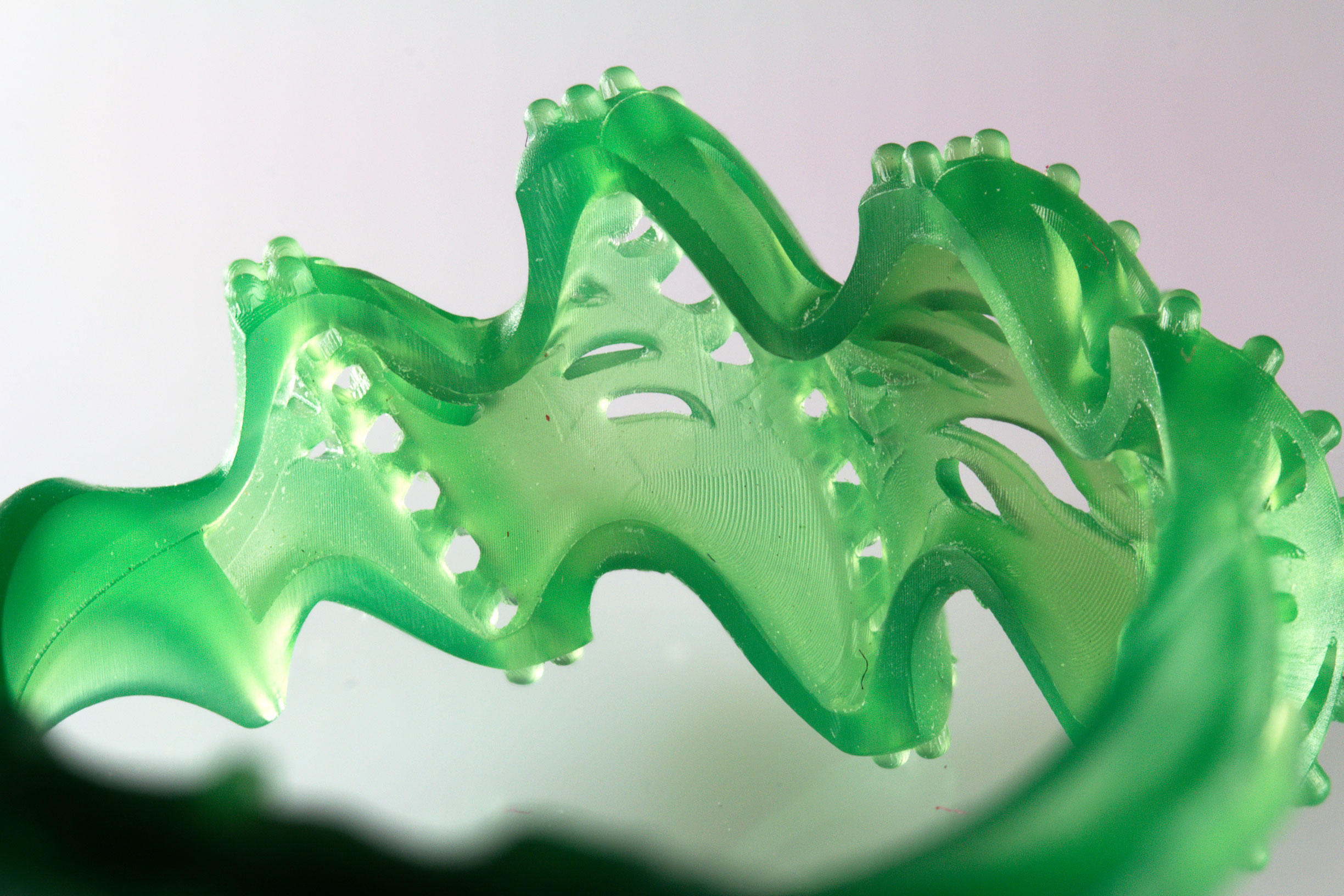

вот это кольцораймс просчитывал больше 3 часов
при чем первая попыика была неудачной
где раймс и где студент(он даже фотоаппаратом пользоваться не умеет)
который делал кино по предыдущему кольцу

PS
если вам продали миру - пользуйтесь
назад ее все равно не возьмут

общее время резки и времени затраченного на просчет 2,0 часа
из них время резки 1,50 и 10 минут на создание УП

расчетная стоимость резки данного кольца: 1200 рублей (доставка по Москве включена)
если кому-то нужно, то через ЛС готов предоставить адрес

И это действительно в наше время хороший аргумент!Модель за 1200руб.А просто интересно сколько стоила она на Мира-2?
