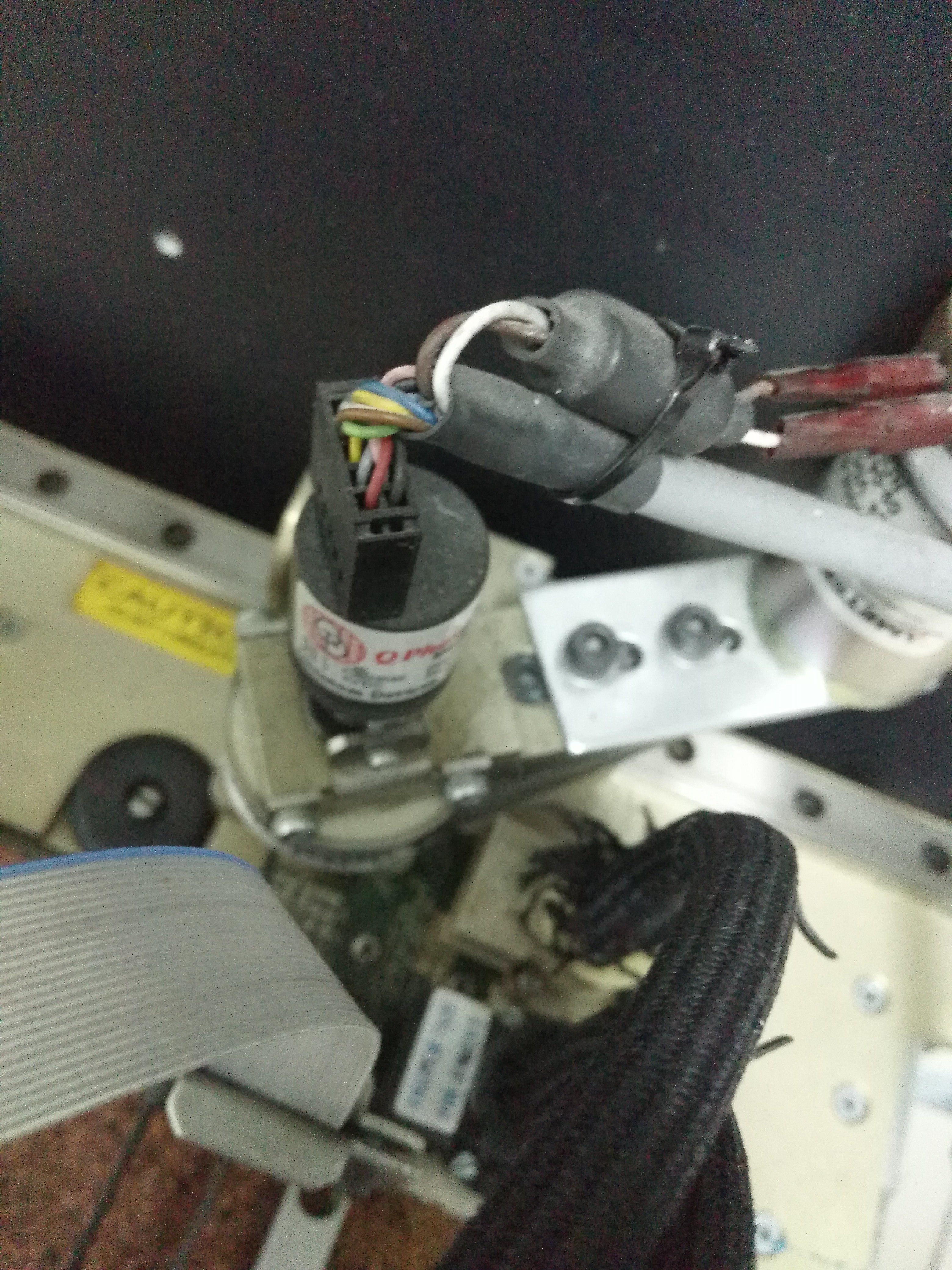

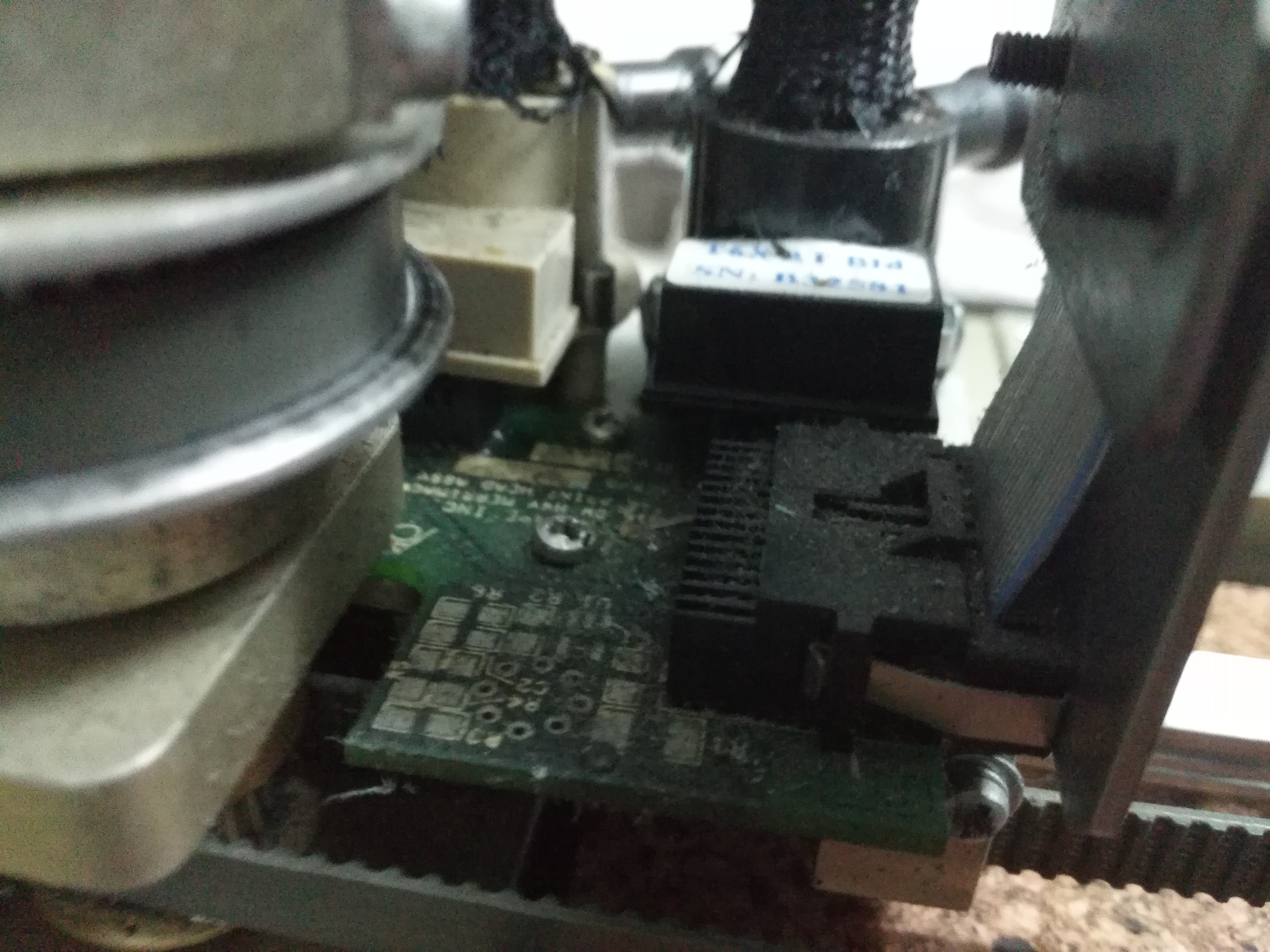

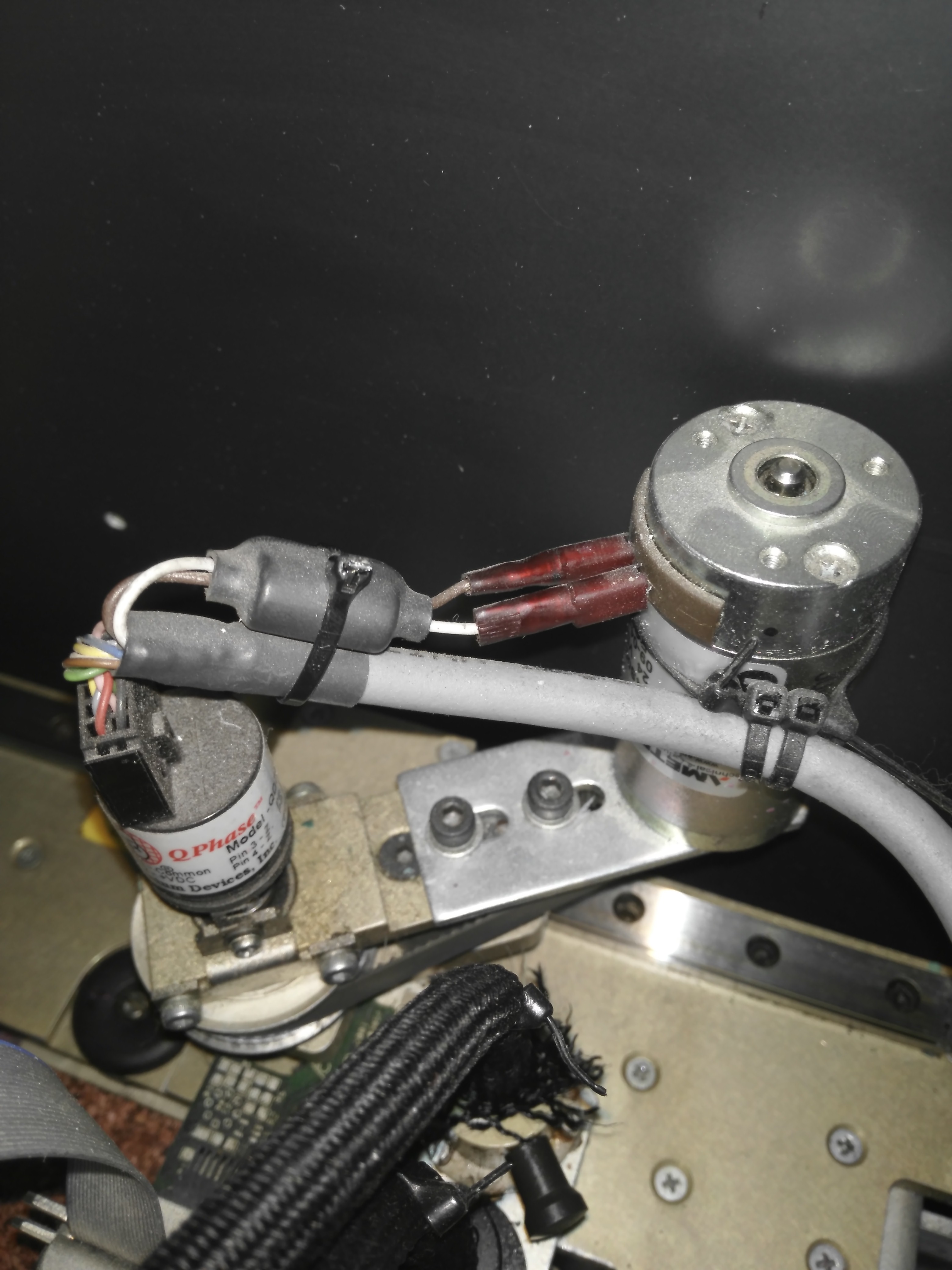

пришли фотку движка своего по у с проводами

вроде как все законтачено корректно.

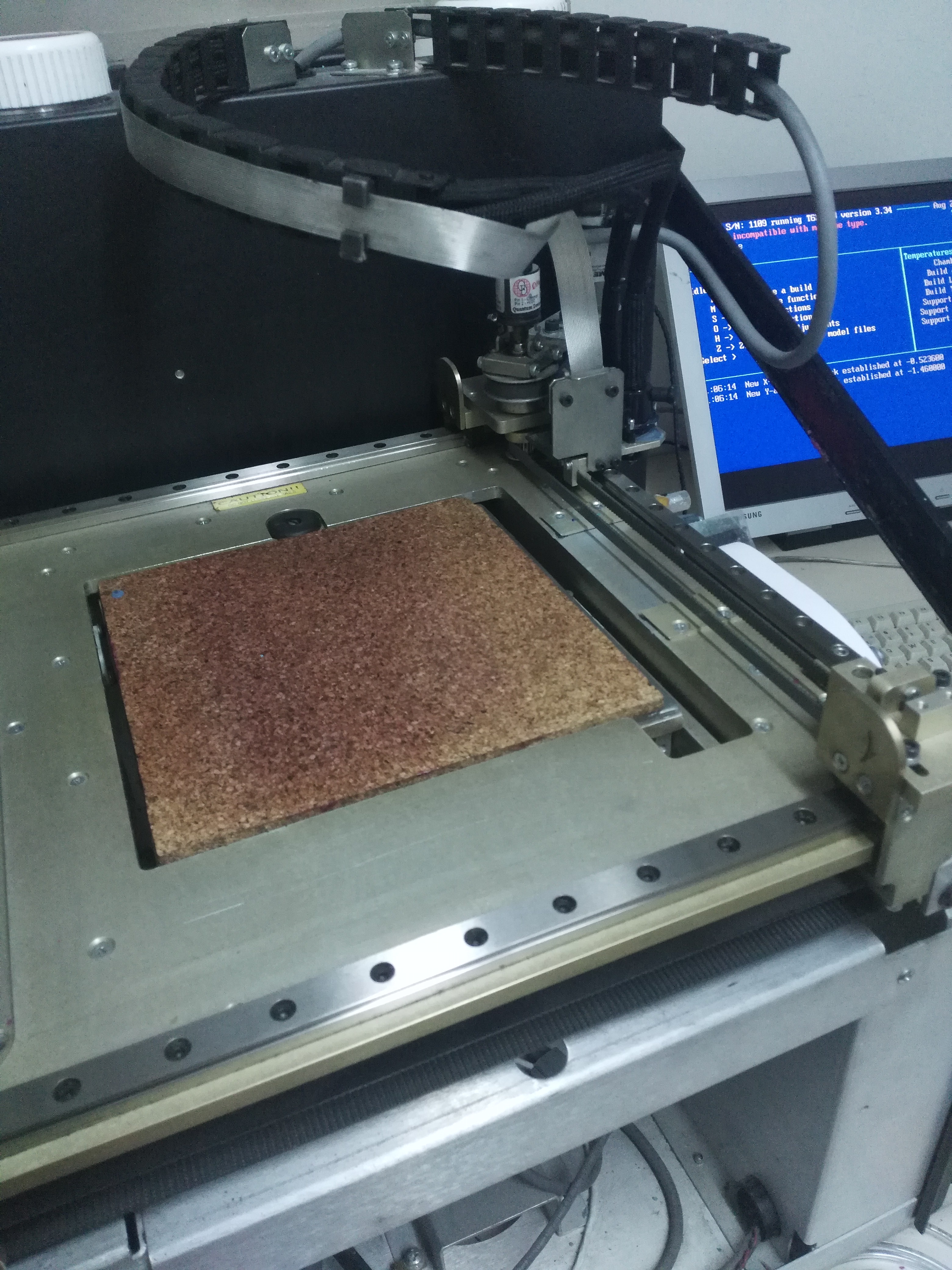

вот в таком положении головка застывает после homing carriage

ага, у тебя еще со старым экодером, совсем старым

да, все аккуратно
перетащи каретки в левый нижний угол к фрезе и перегрузи с t6x/ rxy
пазырим, хоть двинится по у или нет

graver,
Да, принтер старый очень, но до этого работал стабильно.

graver,
сейчас сделаю

Вы волшебник!
мой первый шаг: я сдвинула каретку с головками в нижний левый угол




далее перезагрузила через RXY

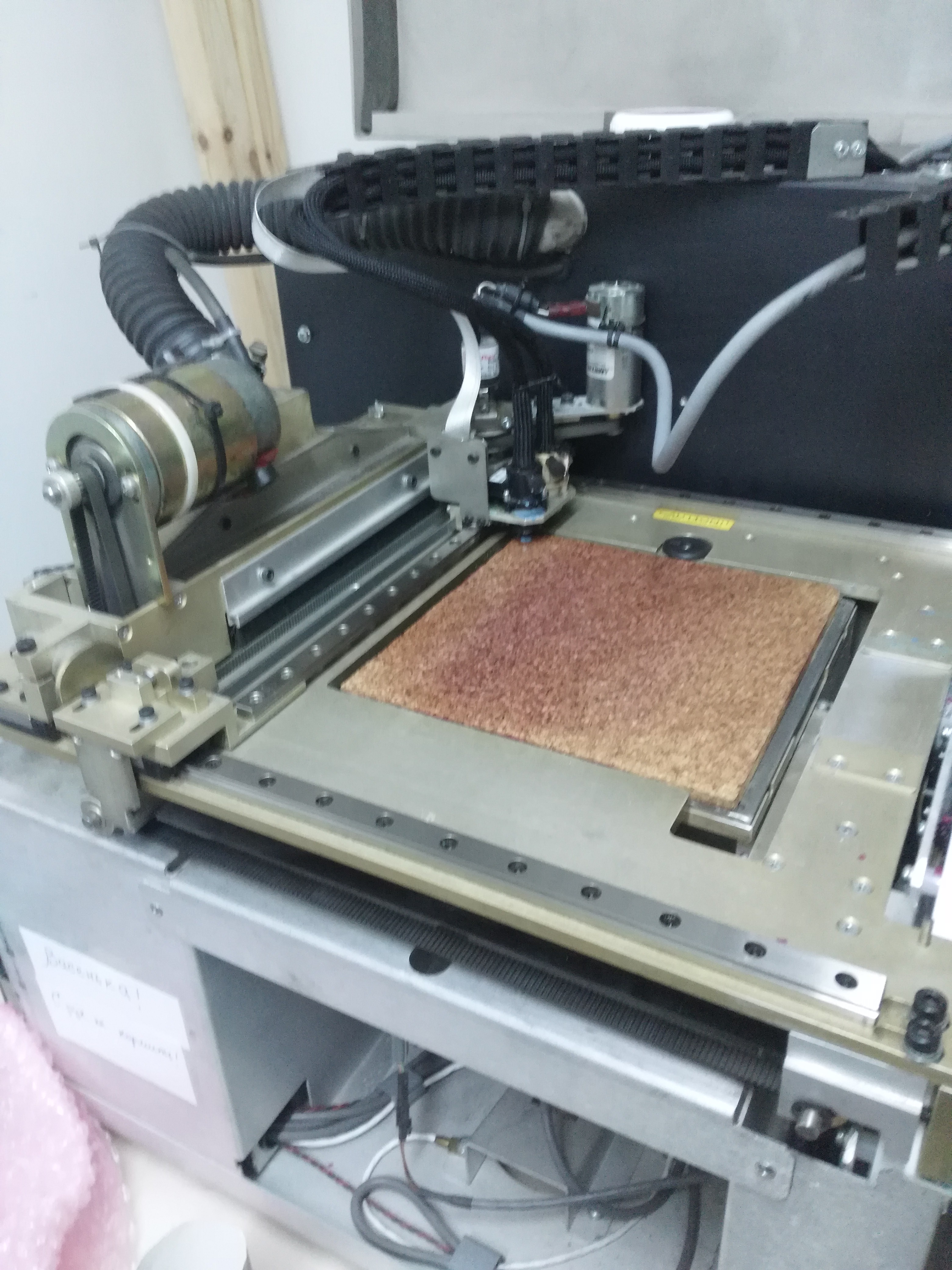

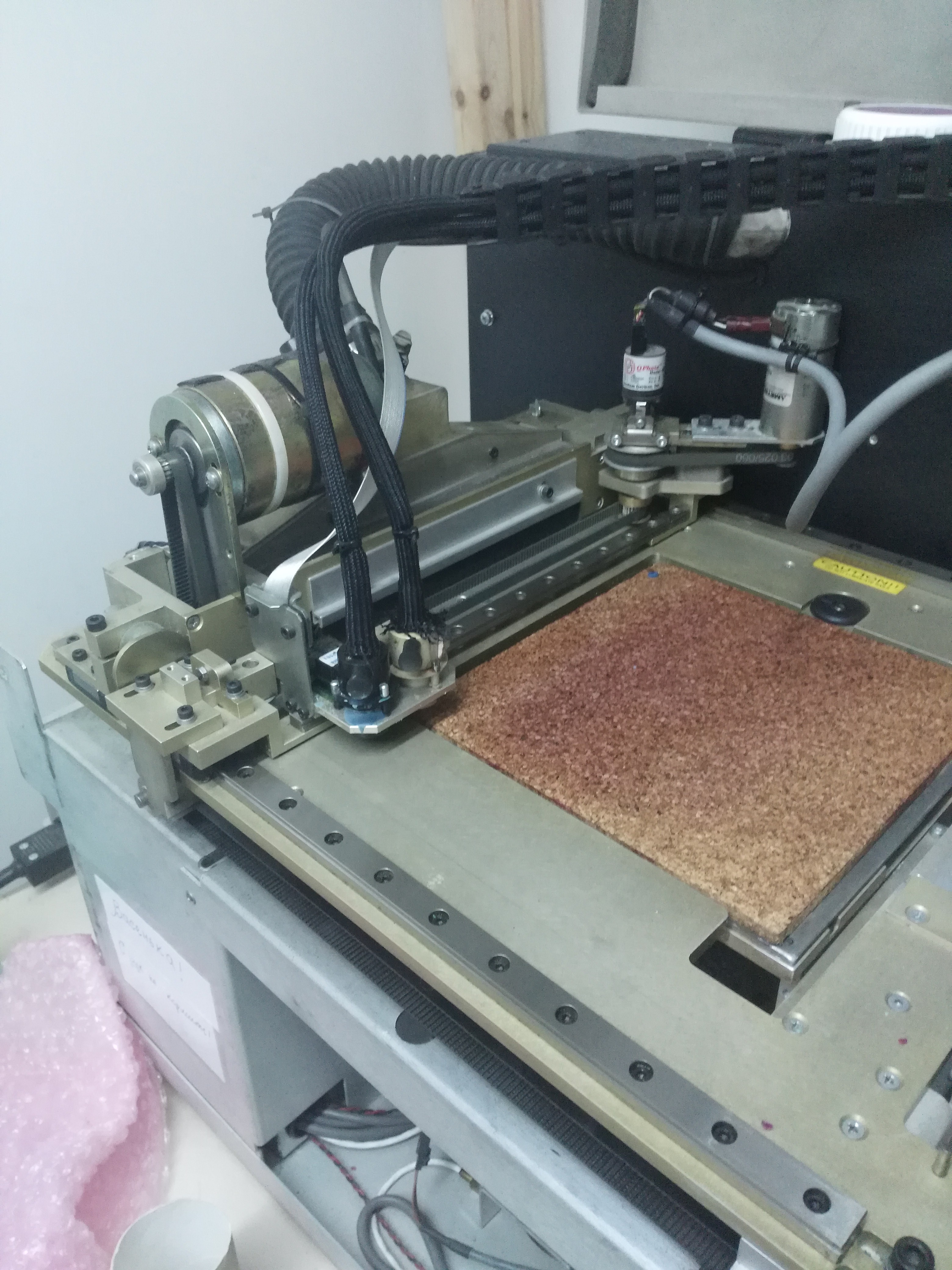

каретка издала какие то неприличные звуки и пришла вот в это положение



потом отошла обратно к фрезе и вернулась в исходное



В целом она стала двигаться корректно ( головка приезжает на протирку и барабан) но что то меня в ее движениях смущает, по моему ей как то тяжело. Хотя все ремни натянуты хорошо.

Ramine,
Да, проблема со старым заданием прошла после этой перезагрузки не спросил.

мой совет, не пытайся продолжить прерванное задание, вероятность, что дорастет нормально - очень низкая, будут смещения. сразу говори, что не продолжать и понимать стол
если ремень перетянут - будет ей(каретке) тяжело двигаться, в общем плохо ей будет

нажми контрал F и подвигай картку интенсивно, медленно, бістро, с ускорение, плавно, в общем подрючь ее хорошенько, и слушай звуки

graver,
Да, я давно удалила задание, после таких сбоев ничего хорошего не будет.
сейчас подвигаю каретку и думаю поставить тестовый файл на часик чтобы посмотреть что будет. Жаль с причиной я не разобралась(

по поводу ремня - ремень по у, должен быть натянут слабее, чем ремни по х, каретка по у должна очень легко ходить, хотя, если подшипники по у рельсе раздолбаны, то нужно сильней натягивать ремешок

graver,

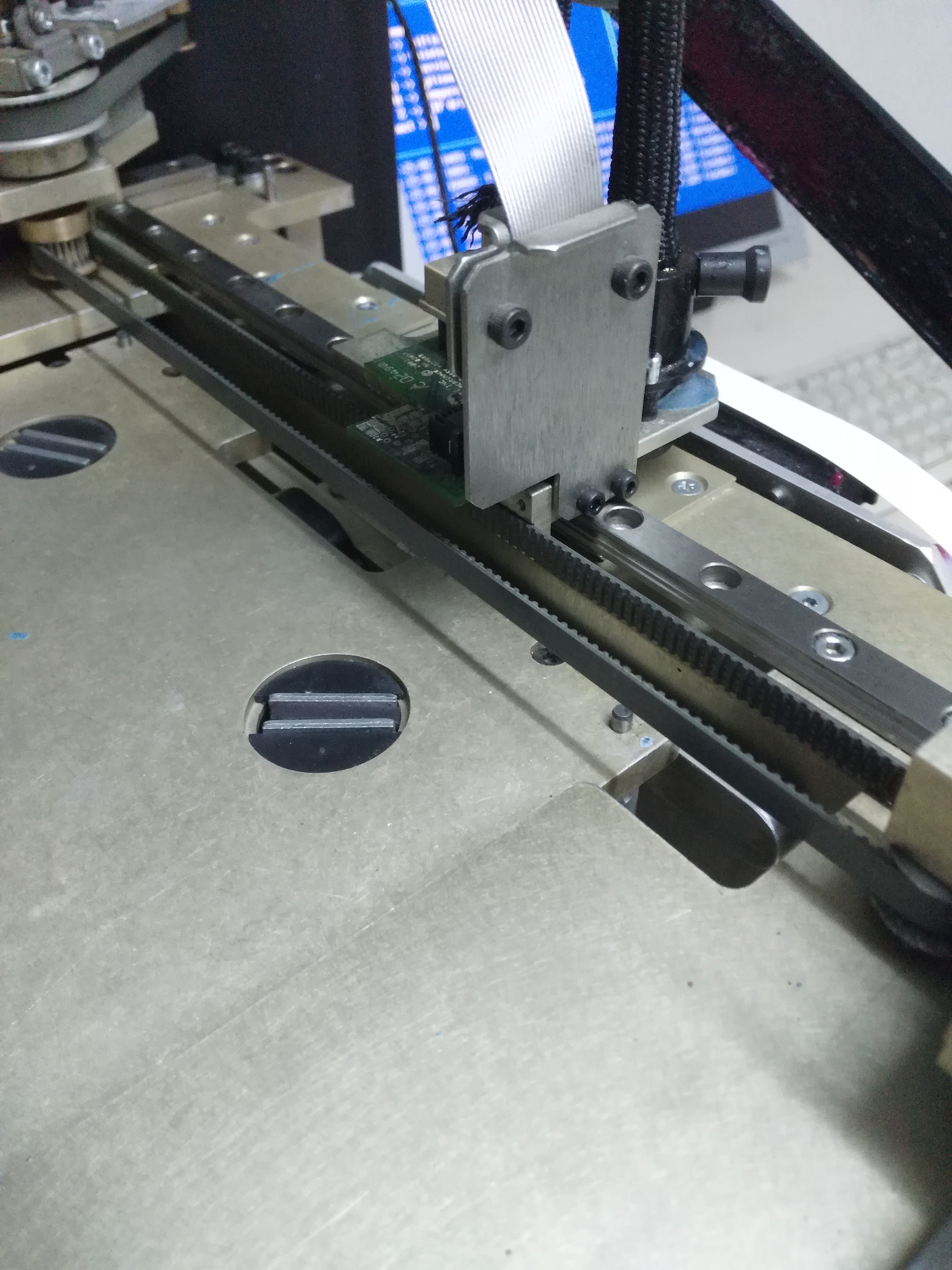

В общем подвигала я каретку и поняла что двигается она очень плохо, иногда застревает. По нижней рельсе все ок и спокойно, но верхний ремень скрипит. Натянут он нормально вроде, не сильно и не слабо.
похоже верхний ремень и клинит.
Какие варианты решения могут быть?

это скорее всего подшипник в двигателе или энкодере вышел из строя, обратитесь в сервис Солидскейпа, они вам посоветуют, на какой движек поменять, тут на форуме 3dsistem есть, к нему стучитесь, а откуда вы, кстати?

graver,
Я из Москвы.
то есть нужно менять движок каретки?

да, на всякий случай, снимите ремень на выключенном принтере и подвигайте каретку без него, шоб не оказалось, что это подшипники на у рельсе

скорее всего движек с энкодером
смажьте рельсу(хоть и не рекомендуют) хренью, которую на тампон для барабана капете, может попустит
в общем надо определить рельса это или движек, а потом покупать
движек - 99 %

graver,
мазала рельсу, с ней ок все(
Насколько тяжело и дорого менять движок?

В Украине стоит баксов 750, менять не сложно, главное, чтоб подошел, называете представителю Солида серийный номер машины и они подберут, какой нужно

99% у вас проблема с мотором по Y. Это машина и пишет. Отсоедините мотор от ремня и подвигайте каретку. Она должна ходить очень свободно. Сам энкодер ломается гораздо реже.   Есть два  черных винта, на которых крепится к каретке крепеж мотора. Они как раз над ремнем находятся маленьким. Аккуратно ослабьте их и подвиньте крепеж с мотором. Ремень и освободится от натяжения.
Машину отключать не нужно, просто нажмите CTRL+F перед ослаблением ремня и каретку можно будет двигать руками, она не будет на стопоре. А как проведете проверку и обратно закрепите мотор и ремень, нажмите любую клавишу, пробел например, машина отъедет в стартовую позицию.


Вообще моторы это слабая часть Солидов. Ломаются постоянно в них маленькие подшипники на валах, со стороны шкивов, из-за бокового натяжения ремней. При этом подшипники настолько малы, что съёмники подшипников их не цепляют за центральную часть и отламывается внешний обод только. В результате, обычными методами подшипник не снять и не починить мотор.  Всё так устроено. Хотя при наличии инструментов, запчастей и знаний его реально починить.

На Т66 с таким мотором еще не сложно заменить мотор и не так дорого, как на более поздней версии Т66 и на Т76. Там уже мотор интегрирован с энкодером и мотор стоит спец.серии, с удлиненным валом, которого нет в свободной продаже. А блок с энкодером новый стоит около 1500$.

Мой вам совет, или купить новый, или отправить старый на восстановление. При озвученной цене в 750$, восстановление обойдется раза в 3-4 дешевле, а для блоков с энкодером считайте и в 10 раз дешевле примерно. При этом отходит мотор столько же, сколько новый, т.к. будут новые подшипники и ревизия частей.
Правда восстановить его можно 1-2 раза, не больше. Уже не выдерживают магниты и обмотка двигателя.

Напишите в личку, дам вам контакт, если интересно.

RP-design,
Здравствуйте, я проверила принтер так как вы сказали - открепила каретку от ленты двигателя. Каретка действительно ходит свободно, даже сомнений нет что проблема не в ней.
