Svetly,
Да, допуск интересен. Я вам в личку напишу.

ВитькОвский,
Предложите ваши варианты допусков.

Смешная тема, все уже успели поссориться.
Андрей, не надо чугуна, нужно что-то стальное и жесткое, от 40ки и выше.

На счет допуска - там еще части размеров нет.
Если смотреть на паспорт станка, там есть чертежик конца вала. Из которого видно, что шейка диаметром 40 мм имеет длину 35-20=15 мм, соответственно, нужно делать чуть больше, 16 мм например.


Диаметр 100 мм лучше делать в плюсе и проточить на станке по месту.
Толщина фланца не указана. А там, видимо, будет еще точиться какая-то посадка под укороченный конус или еще что-то.
А допуск - что допуск, если правильно понимаю старинные чертежи, то допуск шейки 40 мм - Js6 (+-8 микрон), соответственно, допуск отверстия должен обеспечить скользящую посадку с ним. Либо очень легкий натяг.



ВитькОвский,
с трудом верится, что тут кто-то даст чертежи со всеми допусками, нужно учиться понимать махание руками клиентов и задавать наводящие вопросы.

Размер выборки под резину:
Глубина 45мм
Ширина 52 ммДлина 60мм

Колличество вкладышей три. 20мм толщиной,12 и 7

И я добавлю:

Внутреннее посадочное, резьба и задний торец планшайбы должны быть выточены на одной установке.

Olaf,
Может, ты имел в виду за одну установку?

Olaf,
вот специально это опустил, посмотреть, будут ли вопросы.  Станки без человека - куски чугуна.

Потому такое лучше в личке обсуждать.
Столько подмечаний для одного флянца...
Чугун или что покпепче не важно. В сети полно чертежей этого флянца но вот посадка на шпинделе может быть прослабленной. Или бющей, тогда её лучше проточить и по тому диаметру делать флянец.

Как раз наоборот, многие не знают таких нюансов, и в случае если им понадобится заказать у тебя нечто подобное, полистав здесь странички смогут более грамотно сформулировать свои желания.
Меня кстати тоже интересуют цены на рамки для резиновых пресс форм. Жду окончания ваших с Алексеем переговоров.

korobtsov-alex,
Да,да скоро будет цена.

Да эти рамочки здесь много кого заинтересуют.
Очень часто люди ищут цайзинг, как "механик" делал. Про гнуттеры узнают.  Ригели для цепей , ромбической формы, будут востребованны.

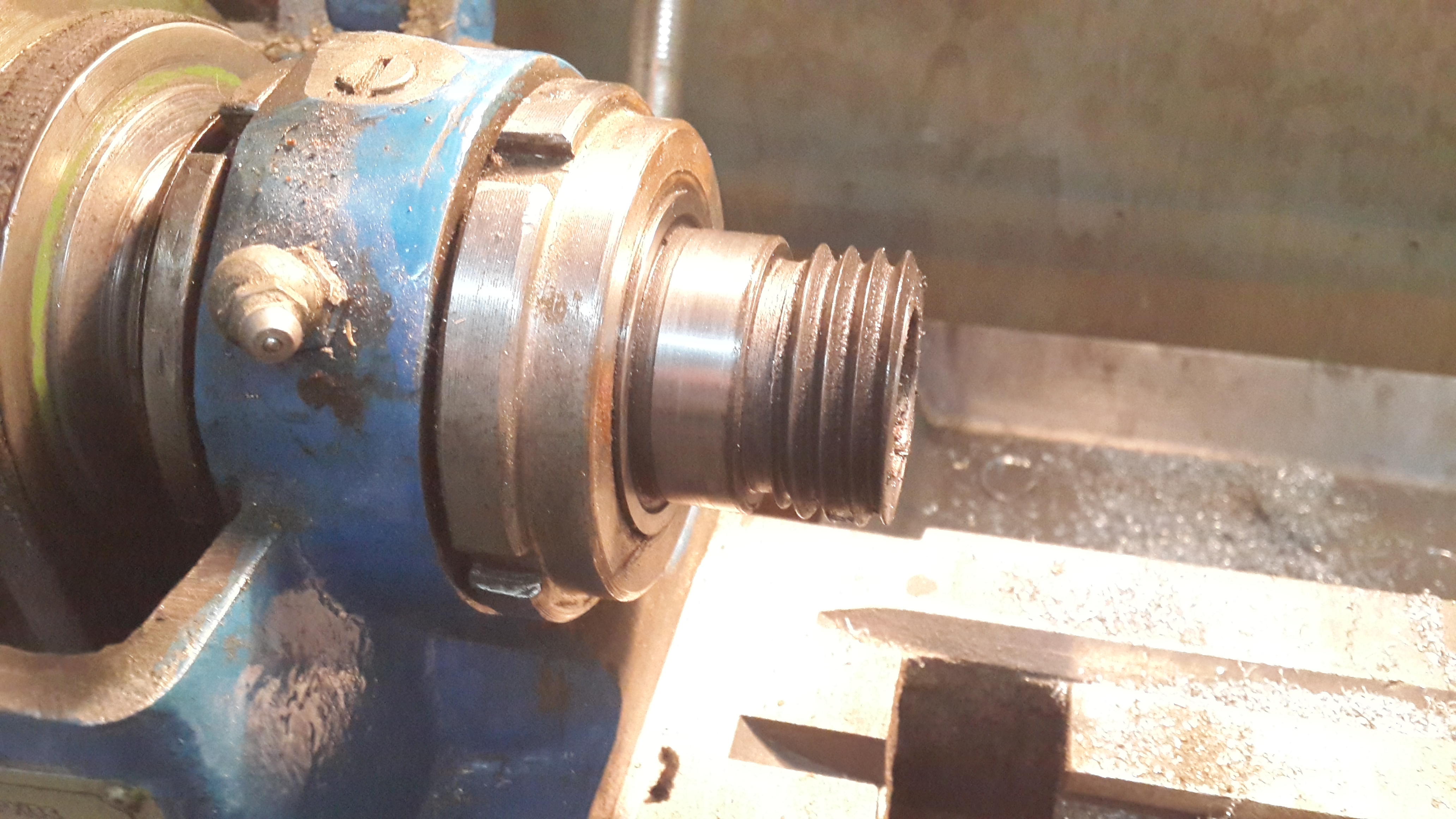

Флянец удалось снять. С помощью молотка и какой то матери.  Посадка как и положено 40 мм. Мерял пока только штангелем.  Ширина 14 мм .    +20 мм резбы. А вот на старой планшайбе допуск был 0,2  незатянутая болталась безбожно.

Зато затянутая, упирается торцом в уступ шпинделя, и сидит очень жёстко, при этом выбирая люфт.


Сейчас померил на MN 80, шейка вала -39,98. Диаметры в двух планшайбах - 40,02 и 40,15

Нашел планшайбу на директлоте недалеко от себя.
Буду брать. Всем спасибо за участие.

А радиально биение? Посадка у вас сильно прослаблена...

На одном из патронов настолько незначительное, что можно сказать, его - нет.  Проверено многократным снятием - установкой

Покажите пожалуйста "гнутер", и о ригелях пару слов.

Гнутер

Юрий Бессолов,
Спасибо. Буду делать. Вам и отправлю на пробу.. если вы не против.

ВитькОвский,
Благодарю за предложение, но против))
Я цепи не делаю и ничего в гнутерах не смыслю.
