Развернуть ⇓

Леонид 35,
Проще новую написать

Добрый день. Нужен совет бывалых.

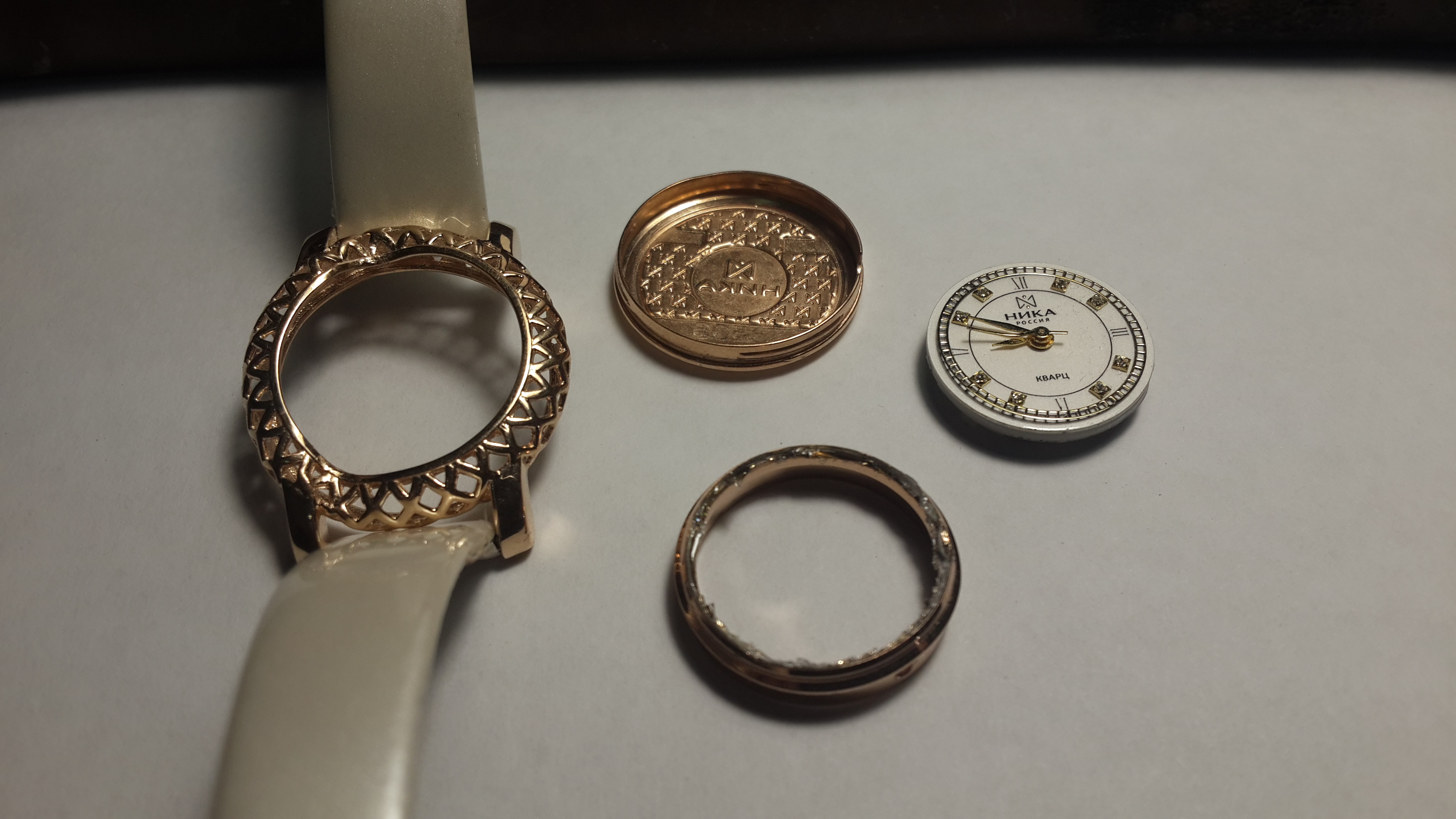

Принесли на ремонт вот такие новые часы.
Вопросы:
Какой способ вы бы предложили для исправления корпуса?
Сколько времени вы бы потратили на ремонт?
Во сколько оценить ремонт?

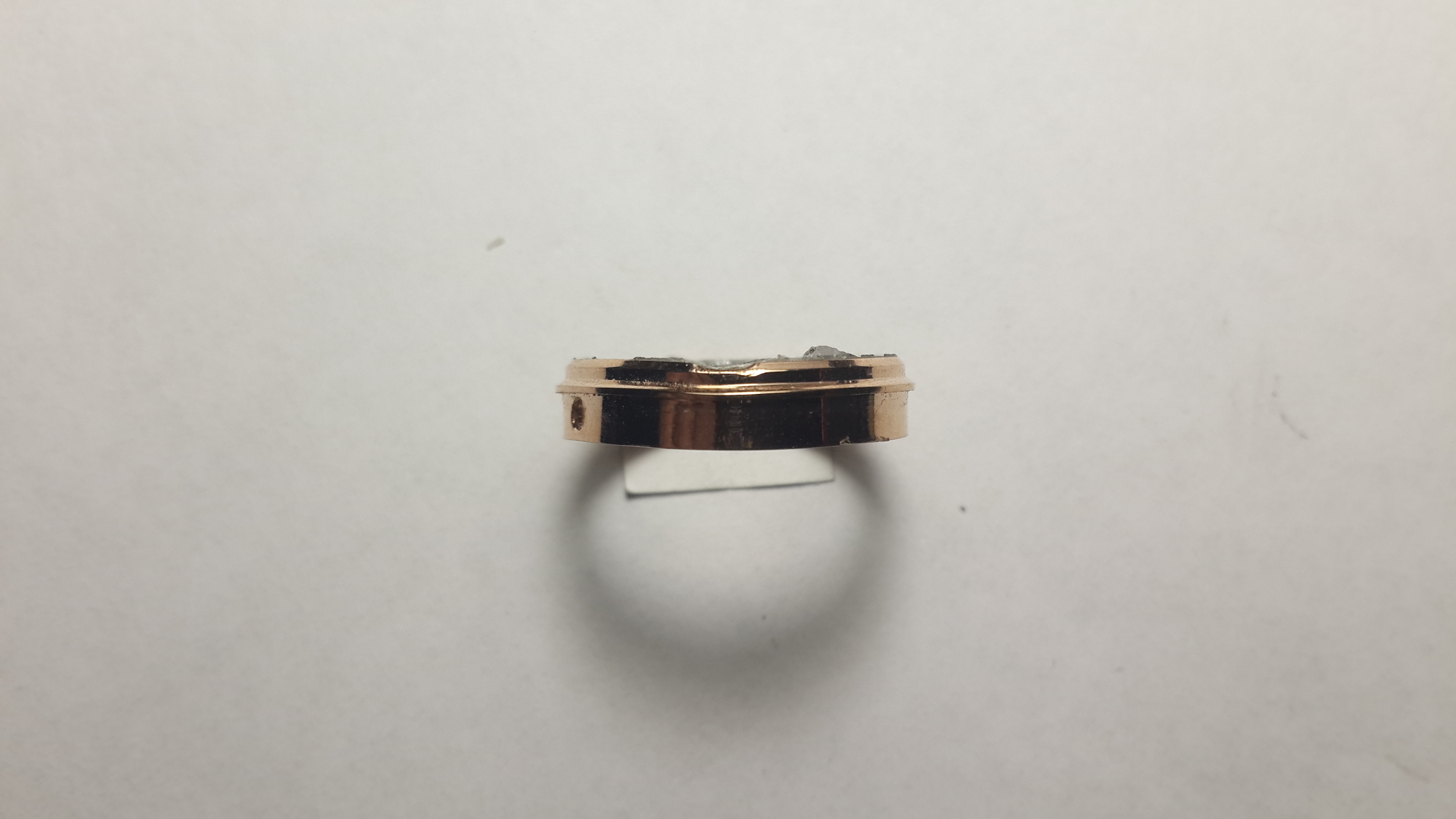

Оправка для механизма тоже помята.

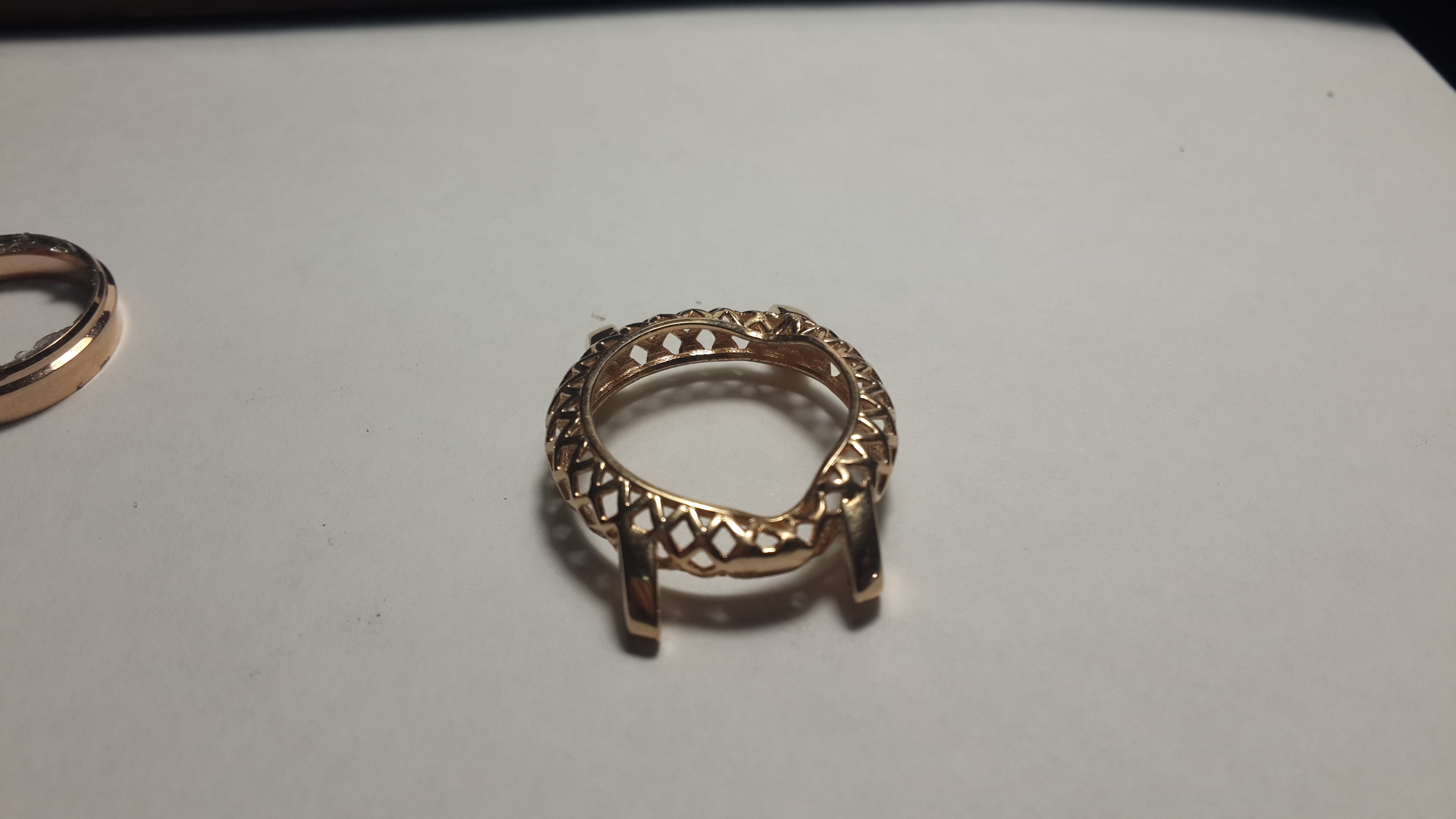

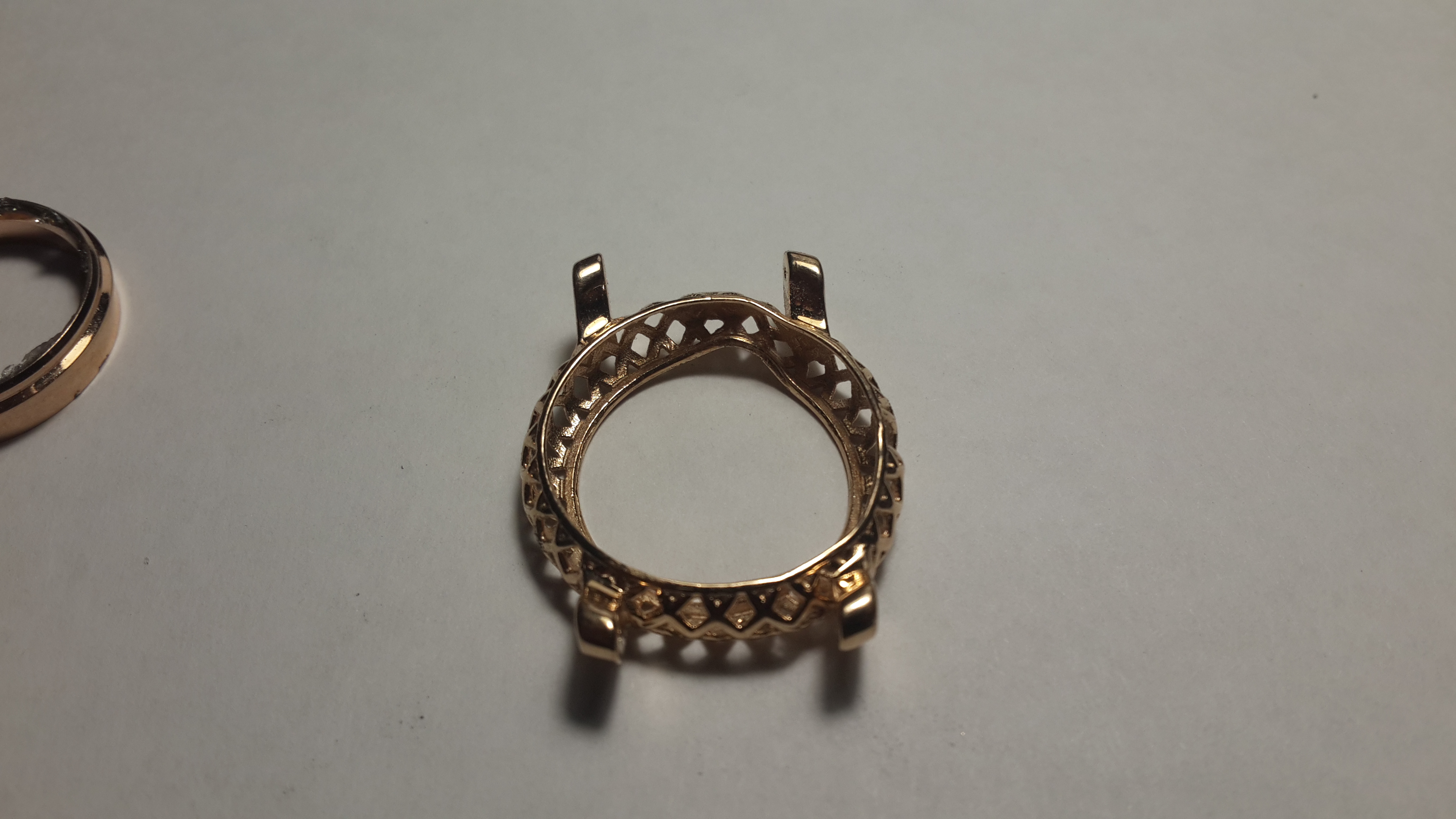

Дополнительные фото.




Svetly,
На работу думаю ушло бы 2-3 часа, по цене сложно ответить однозначно в вашем регионе свои расценки.... исходил бы из расчета 1 день ( планируемый заработок)÷ 3 часа= работа   ....

Alexjewel,
Благодарю за мнение. Хотелось бы еще мнения узнать.

Alexjewel,
Каким инструментом вы бы делали правку корпуса?

Svetly,
Я бы потратил на ремонт от часа,до недели образно говоря....
Вопрос какого результата ремонта я хочу достичь,и на какой согласен клиент.Если привести в первозданный вид,то я не дам сам себе гарантий,что это у меня получится.....Нужно предельно скрупулезно  изучить деформированые детали,понять как крепятся они друг в друге,какие возможны нюансы....
По стоимости работ-опять же от ожидаемого результата.Объяснить клиенту,что привести в изначальный вид может не получится в силу сильной деформации и вытягивании металла.Привести в подобающий вид от ....скажем 1500 рублей.Дальше отталкиваемся от этого результата:устраивает клиента,тогда работа окончена.Не устраивает-продолжаем выводить и рихтовать и подпаивать и ценничек растет по взаимной договорености.
По самому процессу:думаю выточить или подобрать подходящего диаметра металлическую шайбу,заполировать края и притереть по плоскости.Шайба должна с минимальным зазором входить в корпус(какбы вместо мезанизма).На финагеле ударами по шайбе через оправку устраняем диформацию(можно давить на прессе буратино).Также использовать пунзеля дл я отстукивания на деревянном финагеле.Гладила-это для выправления внутреннего корпуса(я так понимаю он тонкостенный)
Внешний корпус перед рихтовкой хорошо отжечь!Иначе обязательно порвется при вытяжке .....уж больно сильно  деформирован

alex xxx,
По ценообразованию с вами полностью согласен.
У меня такой же прикид по цене.
Первозданный вид возможно полностью воссоздать не удастся. Я думаю приблизится к 96-98 %.
А по времени я думаю займет несколько дней.

Разговор с заказчиком еще предстоит. Пока собираю информацию о возможном времени ремонта и соответственно стоимости ремонта.

Я бы вообще не взялся. Ажурный корпус еще можно выправить, а вот ту часть куда стекло вставляется, "проще" новую сделать...

trubotchist,
Ту часть, куда вставляется стекло, хотя и трудно выправить, но к внешнему ее виду меньше претензий. Видно будет только верхнюю кромочку. Возможно, что и новую придется делать.

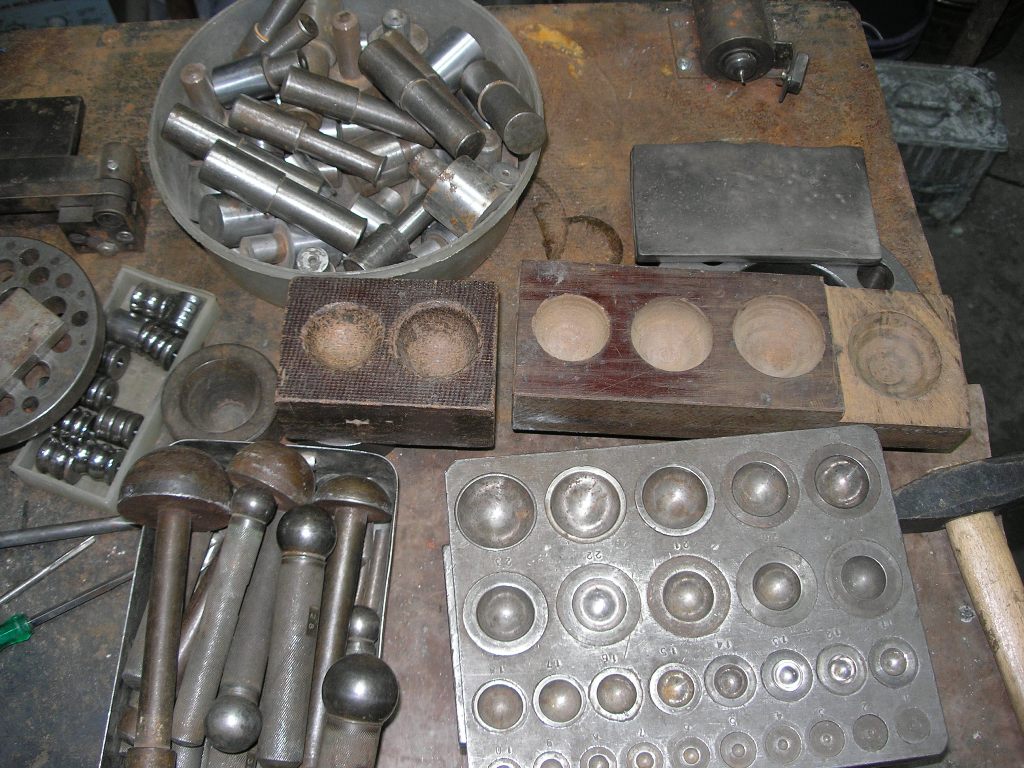

Наверное что то из такого арсенала


Помимо железок и текстолита там ещё имеется кусок твёрдой резины



Таки да.

Крепление корпуса часов частично в термолоке и выстукивание различного размера пунзелями, которые облеплены термолоком во избежание грубых вмятин. Разжимные пассатижи в помощь с губками оклеенными термолоком .

Например, хотим выстучать стенку. Первое, в куске теплого термолока делаем матрицу, вдавливая неповрежденную часть корпуса. Второе, пуансон или любой разогретый для хорошего сцепления металлический штырь по-размеру, облепляем  термолоком. И уже почти остывшим концом, вдавливая в неповрежденную часть корпуса, формируем правильный профиль пуансона. Выстукиваем фасонным пунзелем поврежденный участок корпуса в подготовленной матрице из термолока..... И так далее поэтапно, кропотливо... С многократным промежуточным отжигом. Ушки не трогал бы, только деформация корпуса для выравнивания ушей.

Например, хотим выправить корд. Налепляем с одной внутренней строны корпуса термолок для снижения давления, делаем губкой разжимных пассатиж углубление для упора. Даем остыть. Далее, упираясь этой губкой в ямку, разжимая, выправляем противоположнуючасть корда. Повторяем операцию наоборот с противоположной части корпуса...


Сделать можно хорошо, но 2мя-3мя часами не обойтись. Ценник от 5 тысяч побожески. Потому что лом стоит 1500, а в часах 4000-5000 за 1 грамм.

universal,
А термолок не хрупкий случайно?
Или я его с чем то путаю?

Михаил 22,
при комнатной температуре, как пластик, совсем нехрупкий. В разогретом- как жвачка.

universal,
Благодарю за развернутый ответ.
Термолоком еще не обзавелся. Видимо надо будет прикупить.
Для аналогичных целей приспособил модельный воск. В меру крепкий и изделия в него частенько закрепляю.

Svetly,
Термолок хорошая вещь,но если решите пробовать делать по вышеописаному способу,отпишитесь о результатах пожалуйста)Я думаю после .......с термолоком Вы таки возьмёте представленый же выше Вячеславом инструмент,а заодно вспомните школьный курс физики об упругих и неупругих ударах и наверное ещё о тепловом расширении материалов вспомните....ну это когда пуансон будете в термолок оборачивать)))А заодно опишите процесс попадания вмятой диформированой частью часов в матрицу и пуансон с отпечатком термолока)))чесно слово очень интересно

alex xxx,
Добро от заказчика получено. Неспешно приступаю к ремонту. О результатах по возможности отпишусь.

Svetly,
с картинками?

IGOR62,
Хорошо, с картинками.

Засада 1

Деталь, в которую вставлялось стекло, оказалась не золотой. Лишь позолота.
Достал из под горелки покрытую флюсом.
Внутренний голос подсказал.
Отбелил, проверил. Точно, позолота.

Пойду до часовщика. Может есть такие детали?
