Развернуть ⇓

Михаил 22,
Почему печки глиной мазали? Вот вам и ответ, ..... дело на в воздухе, у глины теплопроводность маленькая))))

Коллеги интересно ваше мнение и опыт. Принял в ремонт обычные пустые из фольги серьги 14К белое. Отломили стойку что в ухо и стойку клипсовой швензы. Принял не глядя ведь ремонт пустяковый а когда присел паять то тут-то и озадачился как они это выполнили .
Теперь подробнее о не понятке. Не понятка в том что думалось типа выну ось , отложу петлю в сторону и припаяю стойку к серьге , далее на новую ось петлю\швензу и типа всё готово. Ремонт я конечно выполню и не снимая с оси этой петли но суть вопроса в голове повисла. На деле всё выглядит так - на концах оси шарики чуть больше самой оси ( +- 1.2мм) , сама ось подвижна и проворачивается на 360*( кручу за шарик и ось крутится вместе с противоположным шариком)
Суть вопроса , а как эти шарики "пришлёпаны" к этой оси ??? Вряд-ли их припаивали при помощи горелки и обычного припоя - шары очень плотно к стойке и обычным нам способом шары припаяются и к оси и к стойке .
Имея опыт и стаж я конечно не буду разбирать этот узел и припаяю в сборе к серьге стойку вместе с петлёй учитывая направление отражения иглы из горелки чтоб не отжечь упругость петли и если даже и отожгу то потом нагартую\откую круг петли чем опять получу упругость . Но ведь умом-то понимаю что изготовитель это делал запросто без заморочек - как производитель сделал эти шары на концах оси ??? ваше мнение коллеги какое ?

tof71,
Думаю, что один из маленьких шариков был с дыркой. Плотно одевался на ось и заваривался снаружи. Потом зачистка.

Ось оплавлялась PUK-ом, получались шарики. У четвертого PUK-а на диске есть ролик, где показана подобная работа.

trubotchist,
Так высока вероятность приваривания шарика к стойке, так как они( шарики) к ней вплотную.

Паком стреляю в торец штифта получается симпатичный шарик

Svetly,
Что бы шарики не приваривались к стойке, на штифт предварительно, надевается кусочек бумаги

Roev,
У меня Пака нет, но я так же подумал. Если потренироваться, то можно найти способ.

А я бы, с одной стороны к штифту припаял шарик, изделие собрал, сточил штифт чтобы выступал на 0,2 мм. потом капнул на это место корекс, лучше на спиртной основе. Когда он высохнет, а если чуть подогреть. то через несколько минут, заточить торец штифта (убрать корекс. )  И припаять шарик лёгким припоем.   Уж в зазоры припой точно не потечёт. Там место занято.

Валерий,
пружина отжигается, пробовали.

trubotchist, Значит ни каких шариков. И с одной стороны и с другой полукруглые заклёпки лёгеньким молоточком...

Вопрос был, как производитель сделал шарики. Производитель сделал паком или аналогичным прибором.
А касаемо полукруглых заклепок, это проще сказать чем сделать. Там средняя часть проволочины, концы которой вы хотите расклепать, висит в воздухе и имеет толщину не больше 0.8мм... замучаешься ее расклепывать, средняя часть гнется.

Да коллега возможно ход мыслей правильный , тоже сегодня посетила такая мысль что именно такой способ использовали но не факт. Вообщем сейчас увеличил фото и вот что увидел с торца шарика там где вроде ось выходила , то-ли поры после Пака то-ли блик. Ремонт выполнил но пока не выдал, завтра в микроскоп торцы повнимательнее просмотрю и отпишусь мнением и фото.А пока фото при увеличении - то-ли отражение то-ли поры.

Вообщем припаял без разбора , пружинистость сохранилась , отбелил -сфотал и потом товарный вид как обычно , проблем не возникло - пламя горелки в другую сторону от петли чтоб не отжечь. Дырка с заду серьги уже была в обоих чтоб при пайке не бабахнуло - тяжко потом оттуда отбел выпаривать + финик с лица. Кстати молодым коллегам - удаляйте остатки отбела из пустых изделий прежде чем пихать в УЗВ особенно если вы для УЗВ используете типа фери вместо Технофлукса \Магик Грина , в этих порошках в составе есть сода которая нейтрализует кислоты и прочие травящие вещества из полировальных паст которые медленно но протравливают корыто узв в тончайшие дырки через которые потом заливает электронику в узв и мойке кирдык. Я для выпаривания из пустышек использую чаще примитивный способ - подогрегрел не до фанатизма горелкой изделие и в воду и так 2-3 раза  или например этот случай когда на изделии камень то нагреть и в воду не получится = прокипятить в соде.
Вообщем всем спасибо за отклик и мнения , завтра гляну с торцов шарики и отпишусь каким возможно производитель шёл методом.  ( На фото пайка после отбела )

Такие шарики,как уже сказали,формируются "ударом" ПУКа.При должном навыке ,правильной постановкой иглы  и подобраным режимом шарик фрмируется без риска прихватить штифт к основе.
То что омега сохранила пружинистость после пайки это хорошо)Вообще если это фирменая вещь,то обычно на пружинящие элементы идет определеный состав сплава,порой даже отжиг не помеха и в той или иной степени она сохраняет свои пружинящие свойства.Но даже если нет,то они легко востанавливаются отстукивание на финагеле,через бумагу,чтобы не наставить зазубрин,деревянным или текстолитовым киянком.После отстукивания омега опять нагартуется,но в шарнире прослабнет.Прямоугольными флацанками с пластиковыми накладками или через кожу надо ее разжать,вставив губку флацанок внутрь омеги,и придавив второй губкой сверху.
Еще добавлю,что если подразумевается родирование в ванной,то лучше вот те отверстия,о которых шла речь,заблокировать зубочистками.Чтобы как минимум родий неиспортить остатками химии внутри изделий,ну и недопустить попадание родия внутрь.

Недавно тоже задумывался а как же делают такие штифты с шариками? С ПАКом теперь понятно. А без него?

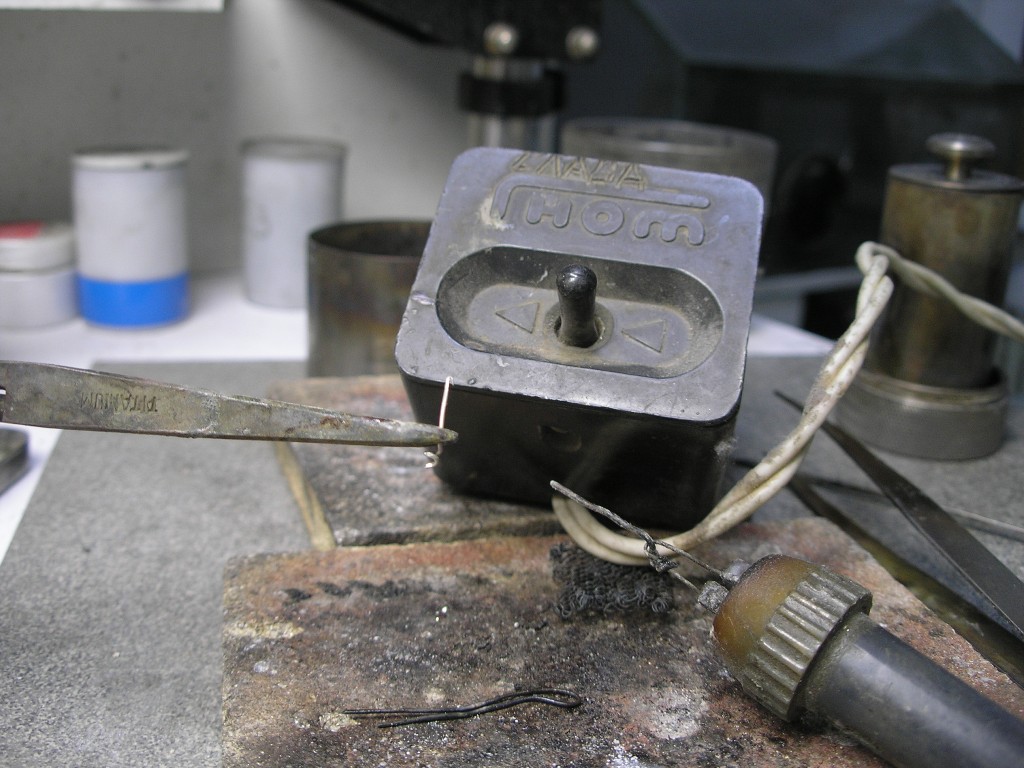

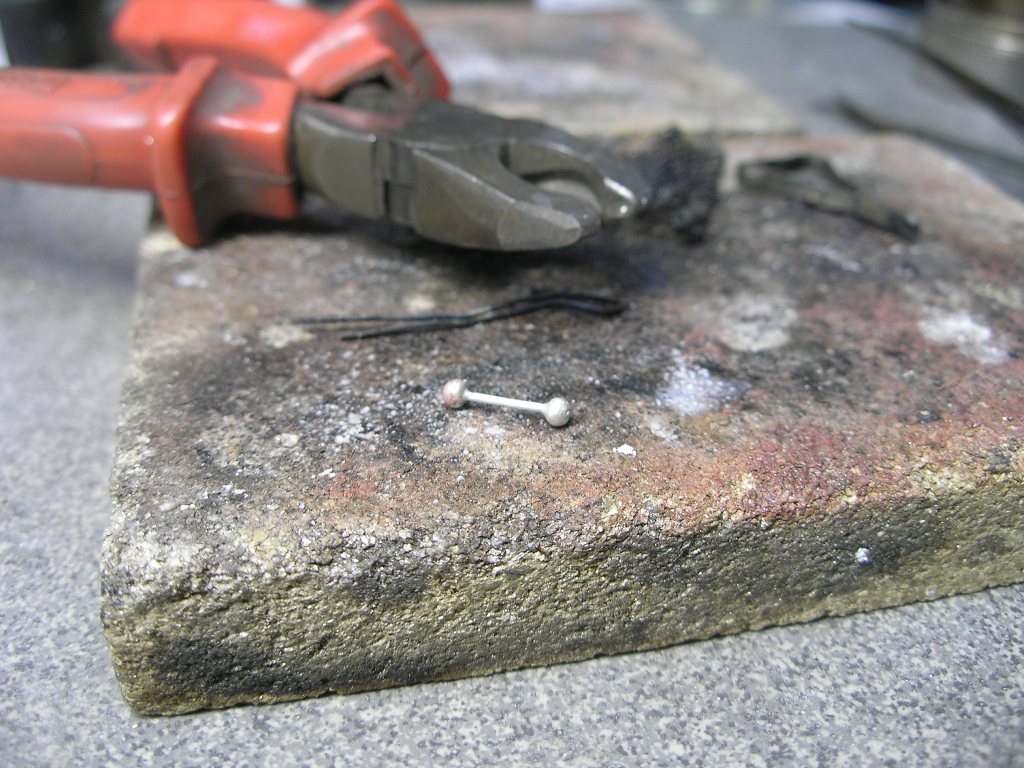

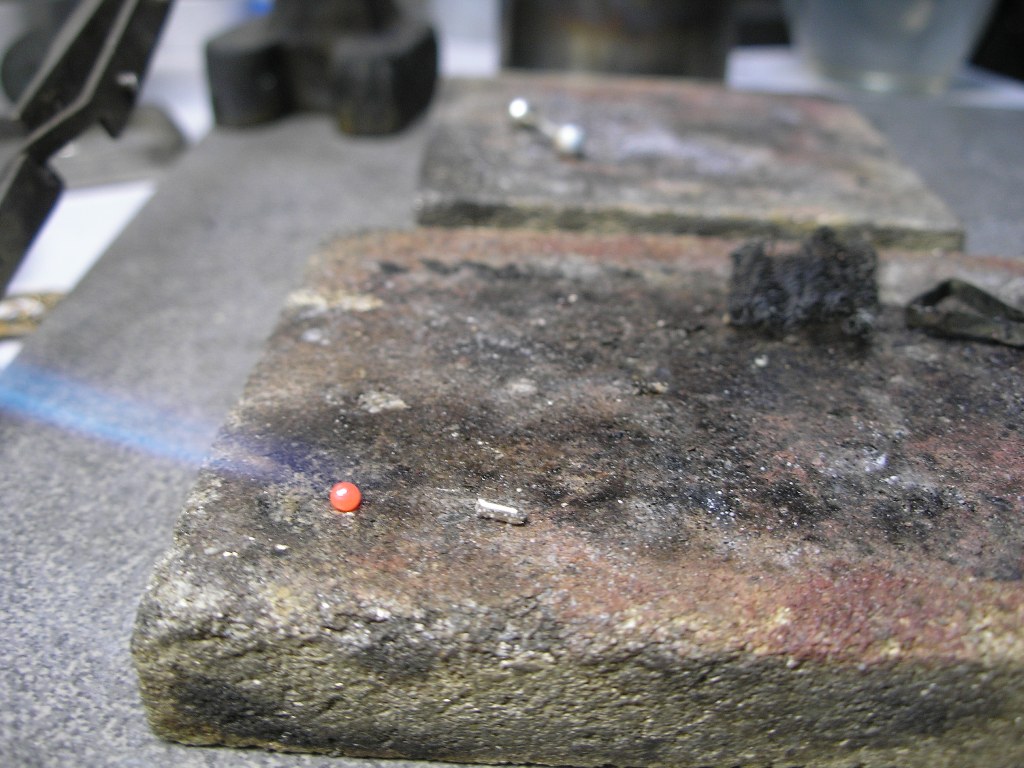

Поэкспериментировал сегодня. Наверное лучше оба шарика с сверлить насквозь

Что бы не перебивать масть Вадиму Маэстро и что бы не быть голословным выложу здесь фотку бюджетного термошпателя из выжигателя по дереву "Гном" и скрепки, а также дополнительный нано наконечник для напайки крапанов



15 лет им поработал пока не купил другую систему.

Нее это обычная массовка\ширпотреб из фольги без фирминячего товарного знака, без именника и без клейма ГИПН а только 14К.Сегодня внимательнее рассмотрел шарики, размер их мал конечно но в микроскоп видны поры от пайки\Пука и что-то типа остатка от оси , противоположные шары идеальные и пор нет.
В принципе смысл изготовления выяснили и всем спасибо.

Здравствуйте.  У клиента возникла проблема с подвеской. Она протёрлась, упада на пол и разломилась. Проблем с пайкой нет. Возникла проблема с восстановлением рисунка. Пожскажите пожалуйста,  где или кто может восстановить изображение?

Леонид 35,

Ольга Фарафонова (Кислицына)
https://m.vk.com/id58480669
думаю поможет
