Ооо це самый клевый ремонт, мне пакетами приносили на лазер,
Нашлепаешь до обеда на 5-10 тыш,и со спокойной душой на обед)))
Китай нас подкармливает ))

Никита,
О как интересно. А мне Ласил-Т чегой-то не понравился. А дело в воске оказывается. Чтобы достичь максимальной схожести.

Сейчас буду хулиганить.
Был вопрос " как уменьшить" и был получен ответ:

Это порожняк.

А вот это информативно и внушает.

Пардон. Не вставляется видео.

https://www.youtube.com/watch?v=CEVp_wjxndA
Это шутка юмора.

ох , там каждый камень в плоть до того что по месту гранится и на специальном алмазном диске с регулируемым упором подрезается ниже рундиста , и в рельсу втыкается , боязно , не дай Бог с рельсы выскочит или подсколет нижний паз на камне , без спец пилы хрен подрежешь, и найти именно такой камень будет затруднительно , цветнину еще можно подрезать и подогнать, а алмаз лично для проблемно будет............http://searchletitbit.ru/nevidimaja-zakrepka   http://www.тройскаяунция.рф/nevidimaya-zakrepka-dragocennyx-kamnej/
http://www.zoloto.peterlife.ru/jewelldoc/128542.html#.Vqpl2OX0ewg
хотя если через палочку забивают .......

интересное кольцо, я бы под ответственность клиента взял, вероятность что выпадут камни... процентов 10 о чем и предупредить человека не постесняться
при уменьшении не в коем случае не отстукивать на ригеле, это смерть камням, коесть деформировать шинку, без крыши, кольцо получится овальным, но носкеподлежащим

либо обнаглеть и впаять трубу, плутрубу в него)

или как вариант вклеить на акрил , а наест палец))) так в ацетоне обратно отмочить))) на случей вдуг схуднет)) запаска есть))

Я клеил каучук, на бижухе.

Приветствую коллег и поздравляю с днём ювелира!
Возник вопрос

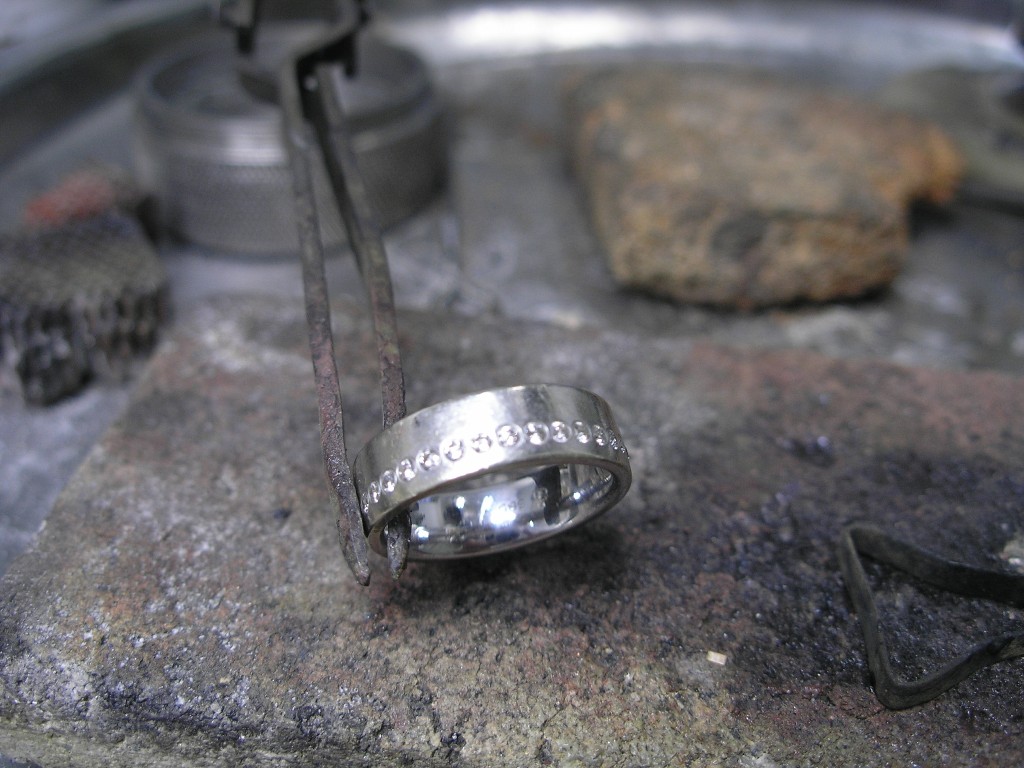

кольцо сделано на заказ в Германии, очень качественно, щедро, девушка симпатичная просто персик!белое золото, бриллианты примерно 1,8 в диаметре
1. это как же их крепють?
2. видимо не сложилось с немцем, камни надо было повытаскивать, что бы снести золото как лом ( о чём писал недавно Olaf) в магазин и обменять на новое изделие. Кольцо и камни можно было разбить в дребезги. Но как же это сделать оптимально, что бы и кольцо и камни были целы?

Вячеслав С.,
я бы в царку бросил, а девушке лом рыжего дал в замен. камни на следующий день бы отдал

еще как вариант штихелем подрезать вокруг камней и отверстия насверлить чтоб поддеть камень можно было

Вячеслав С.,
Это так называемая швейцарская закрепка, я такую делаю. Чтобы вынуть камень, нужно облой , накатанный на него, срезать шпицштихелем и вытолкнуть камень с обратной стороны. Если сквозного отверстия нет, придётся потщательней и побольше металла вокруг камня срезать и восковой палочкой вытащить камень.

Камней там было более 30. Штихель замучаешься перетачивать, свёрл наломаешь, потери золота - в общем не наш метод.

Обратного отверстия нет. Толщина кольца в сечении примерно 1,8 мм. Что бы вынуть подрезать закрепку на каждом камне - ой вэй!


Как делается такая закрепка, всегда было интересно?!

Вячеслав С.,
Я понимаю, что раскреплять такое муторно, сам занимался, знаю...
Как закрепка делается, нужно рисовать, сфотографировать инструмент, а я уже спать хочу. Если не забуду, завтра выложу и объясню. Там всё просто на самом деле.

Буду признателен! Думаю и не только я.

Вячеслав С.,
сверлится отверстие под камень, устанавливается камень и с краев отверстия фаска заглаживается внутрь на камень
