Пока не из чего фильтровать , положить металл на матрицу и бить - особого ума и знаний не надо.

Эх братцы. Не умею я компютером рисовать.
Представьте железную чурку, радиусом сантиметров 10 и длинной сантиметров 30. Посередине этой чурки, поперёк её, выфрезеровывается прямоугольное отверстие, так, чтобы туда помещалась матрица. Сверху, по центру чурки, прямо до прямоугольного отверстия , сверлица отверстие, диаметром сантиметров 7. Изготавливается боёк, стальной цилиндр. Так, чтобы свободно входил в верхнее отверстие, а по длинне , торчал выше чурки. И вот. Вставляешь матрицу в прямоугольное отверстие. Ложишь сверху прокат серебра и прокат латуни. Вставляешь сверху боёк, чтобы он плотненько лёг на латунную прокладку. Берёшь в ручки кувалду на длинной ручке, килограмм этак на 8. Размахиваешься, и со всей силы по бойку. Усилие через боёк передаётся на латунную прокладку, на саребрянный прокат, который в свою очередь вдавливается в рисунок матрицы, и благодаря мягкой латунной прокладке, приобретает рельеф и чёткость. Если с первого раза вышло не чётко, то аккуратно выравниваешь все пластинки и прокладки на матрице, придавливаешь это дело бойком, и опять бъёшь. Лучше с промежуточным отжигом будующей цацки.

kavasonic,
вам правильно сказали эффект двойного удара нужно компинсировать .
вы скажите сами конкретно из какого металла будете делать?
1. серебро 925. можно толщиной проката той которая вам нравиться
при гидравлике можно за один раз . при ударе не сколка отжигов.
2.золото 585 много отжигов плюс матрица проверенная на закалку не все тянут 585.
насчет компенсации двойного удара это остнастка ввиде блока четыре -две колонны в центре бабка вверх вниз ходит которая зажимаеться винтом для компенсации двойного удара .
так же в винте фиксации отверстие для вставки по которой вы и будете бить хоть до посинения она на себя удар берет .
впринципе вариантов не мало один из них я описал . вкратце.

а так вполне упешно используют пресс винтовой безударный способ затяжки отжиг затяжка.

kavasonic,

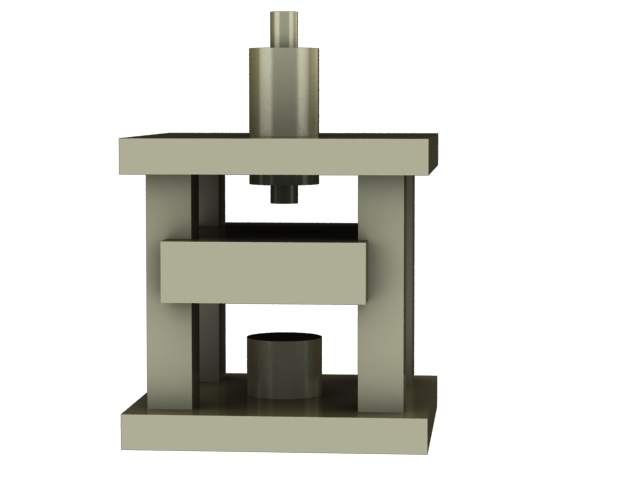

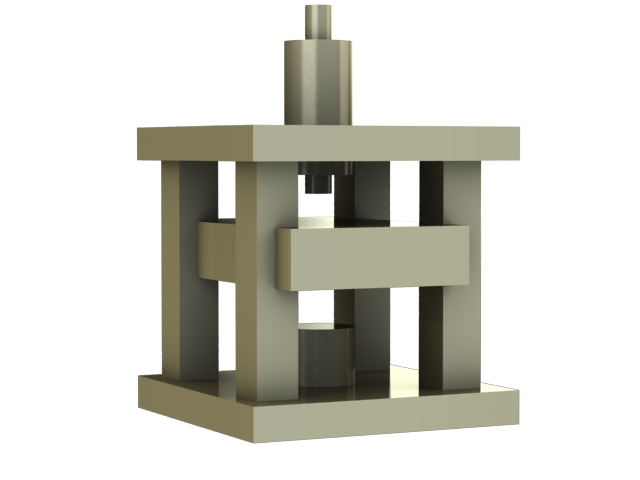

вот накидал без резбы без гаек

Вы про какой пресс? если такой http://www.sapphire.ru/vcd-448-1-5907/goodsinfo.html то это бестолковое занятие

ser58,
это маленький и конструкция отдаленная . каждый проходит путь от г до нужного ему . можно и винтовым если вопрос о кухне там не постучиш и даже гидравлика разбудит соседей.

ser58,
тем болие это вырубочный http://www.sapphire.ru/vcd-448-1-5907/goodsinfo.html

Так есть ручные гидравлические пресса , они тихие и для малых партий самое то....

Ими соседей не разбудишь.

granto,

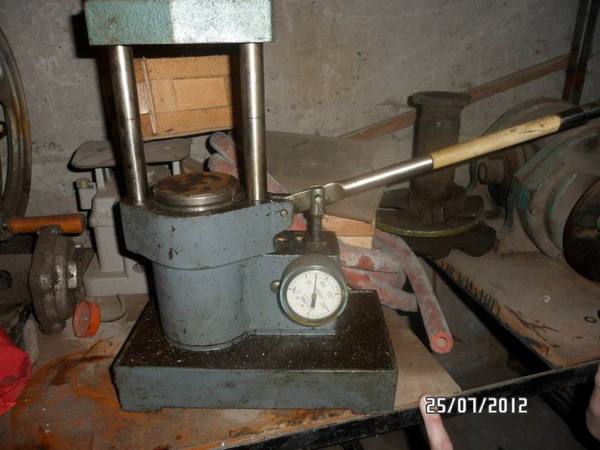

что то типо этого

далынин,
вы его перебирали ? был такой его кажется школьным называют у меня сальники текли при давлении что бы рельеф пошел.

далынин,
для начала кстати очень не плох

Его не перебирал...Это у знакомого такой, как-то обращался к нему за оттисками... Сделал, вполне хорошо...А как он течет или нет не знаю, но то что справляется это да, такой вариант может жить...)))

так и я об этом. винтовые вроде все вырубные даже такие огромныеhttp://mashinform.ru/kpo/pressy-mehanicheskie/f1730.shtml

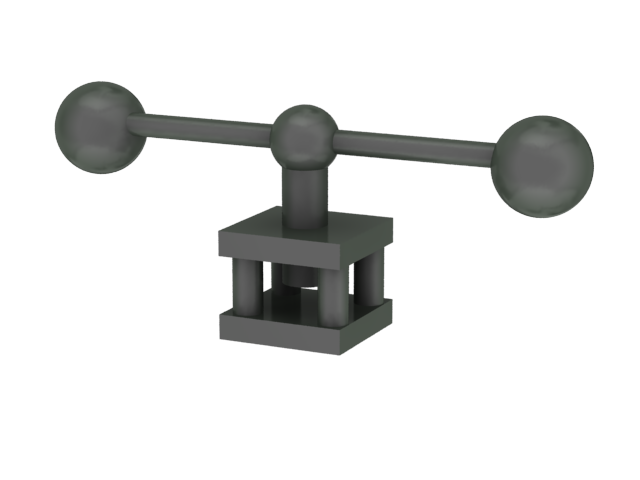

Винтовые, если они большие, можно использовать как фрикционный пресс... На штурвал накручиваешь ТЕСЫ и масса удара увеличивается в несколько раз, раскручиваешь и дергаешь в нужную сторону... Когда-то им в экспериментальном делали оттиски, чтобы к штамповщикам не бегать... Но на кухне им не по бухаешь )))

kavasonic,
И ещё. С домкратом возникнут проблеммы. Он, во время своей работы, просто обязан что-то поднять , то есть шток должен подниматься. При использовании его как пресса, ход штока совсем маленький, а давление максимальное. Он со временем обязательно засопливит маслом. Но там всё ремонтируется, вроде как меняют прокладки и работают дальше.
   Это не мой опыт. Передаю слова более знающих людей.

домкрат это неочем а кувалда вещь но надо приноровиться и при ударе усилие намного превышает домкрат хотяу меня прес на 140 сейчас но раньше работал на кувалде

kavasonic,
Ищи пресс, как Далынин показал. Самый оптимальный вариант. Из домкрата пресс делать- фивти-фивти, время и деньги потратиш и не факт что пойдёт. Пушку с кувалдой тоже ещё изготовить надо. Фрезеровщик денежку хорошую срубит за такие грызения металла. Да и громко работать. Друзья мои, что долбят такой приспособой, за несколько лет пробили дыру в подвал под чуркой, на которой пушку крепили.

Для домашних условий (и не только) идеальный вариант тут: http://технос.рф/?action=texts&id=12

ремесленник,
Помещение для работы есть, можно и кувалдой. В "домашних условиях" , имел ввиду не кухню, а за територией  предприятия где нет оборудования для этой работы. Подскажите где более детально можно увидеть пушку, в гугле найти не могу.

Не, не подскажу. Ко мне же не приедешь смотреть. А в компютерах я профан, ни нарисовать ни ссылку дать толком не умею (да и не помню, чтобы видел где на просторах интернета). Может кто из здешних ребят покажет. Наверняка многие поняли о чём я рассказывал.
