николай73,
Николай а я с тобой согласен. Что-то там тоже бросилось в глаза что дупло от сверла явно больше пропила \\ думается что пилкой дважды(полтора) проходить там следовало чтоб пропилом убрать диаметр сверла а то ну оч видно. Думаю Aleb поймет о чем речь и микроскоп у него есть чтоб подобный недодел было избежать . А там как знать - принесут грамульку ломца и сделай им семь шапок за половину монетки = вот и приходиться брать заказчика в конце тем что очень блестит и этому блеску они очень рады

tof71,
Да . было у меня так как в том мультеке- с одной шкурки семь шапок сделать. До сих пор вспоминаю как грамчик на душу приму. Было такое не доразумение-якорь мне под лопатку.    Хотя-нет! Просмотрел еще раз фотки. Все можно было сделать ровно. Но это на мой взгляд. Может такая задумка была. Но как по мне - скажу еще раз. Не то. не правильно на мой взгляд!.

Сверлышко чуть побольше все поправит))

А как делать такой кастик серебристый в ручную?

николай73,
Да никаких обидняков. Я про отверстия от сверла в курсе, у самого тоже глаза есть) Они на фото в глаза брасаются, в реале их практически не видно. Заказчик прижимистый, кризис походу сказывается))) Короче делал по оплате)

В ручную когда делается,доходя до формирования заготовки, все идут к литейщику )))

Да мы и сами себе литейщики.

Проще готовый где срезинить.

Ну а все же? Срезинить все могут

Лобзик , надфиля и боры. Немного попилить и опа кастик. Только нафига все это.? Проще как выше написали.

Делать "серебристые" касты дюже трудозатратно. Времени на один угробить можно много. Это как швензы гнуть и ковать. Поначалу наверное все их вручную гнули-ковали-пилили. Со временем резинки под них наделываются
и уже время на такую мелочь не тратится. Ну ежели конечно каких хитромудрых швенз не надобно.
А вообще вроде у Марченкова было описано изготовление серебристых кастов.

Было было, у него.
А по поводу швенз мне проще почему то прокатать и согнуть.ежеле хороший заказ, нежели лить.
Ну иногда десяток закажешь для ширпотреба)))А то так и забыть иожно как это делается )

amigosan,
Мне проще. Я сам себе лью.

ivn,
Да ушел я от литья-формушку достать сложно, воск тоже. а ручками в металле делается все...

Ремесленник, читал марченкова -не совсем понятно как делать раскрой, вот думаю мож кто фото имеет...

Марченков видимо сам никогда такие касты не делал.
Можно изготовитьиз цельной заготовки с помощью сверл, пилочек и фрез вырезать красивый кастик, его описывать не буду, там и так все ясно, но есть еще один способ, кастик получается не таким роскошным, но тоже иногда подойдет, я применял у нас его до появления литья и ЧПУ.

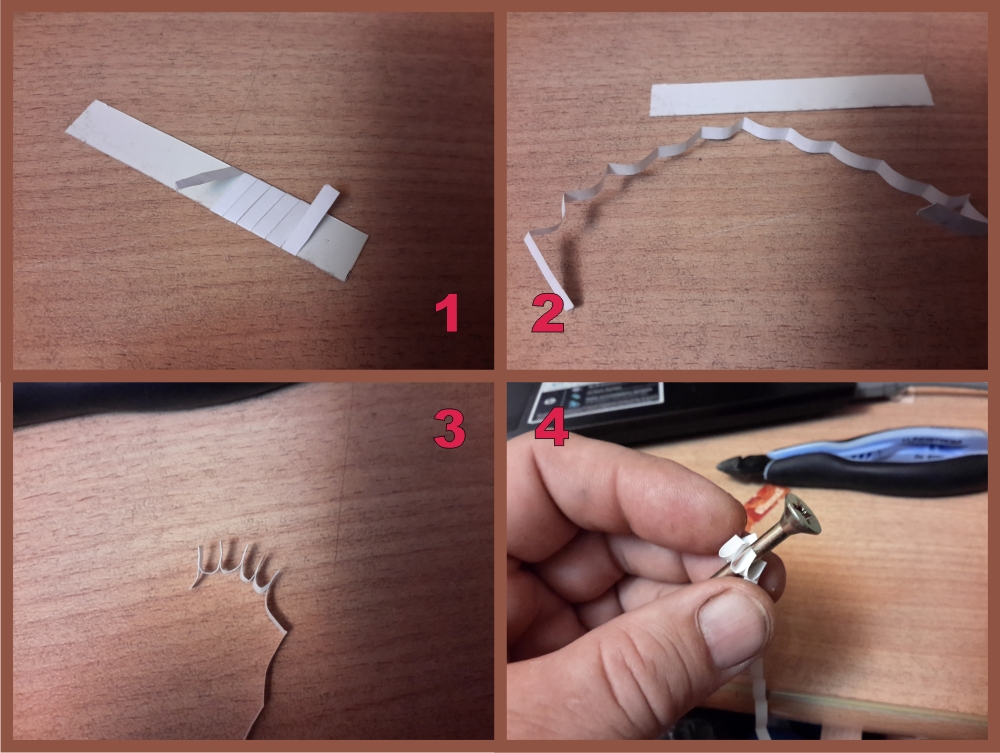

Под рукой нет подходящих материалов, поэтому покажу на бумаге (прошу за качество не ругать).

Из проволочной гребенки )))

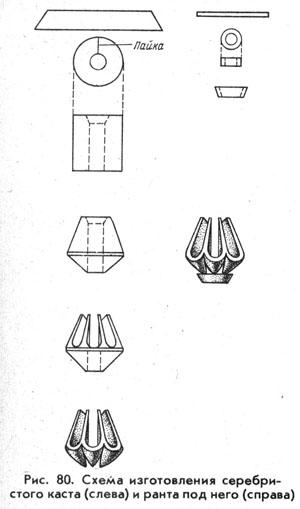

Есть у кого то в описани. У бреполя вроде.

Вот теперь смысл понятен, спасибо! Я немного по другому представлял -думал надо на пластине делать раскрой по типу звезды а потом гнуть и паять в местах изгиба крапанов. Но как при таком способе было можно получить одинаковый ажур юбки крапана не мог понять...

В нашей местности эти касты московскими называют -- не суть...
По классике делают так.
Из толстого (2,5-3мм) проката молотком на свинце сгибают каст, пасуют пропиливая лобзиком фугу, и подбивая молотком. Паяют. Потом пробивают через большие фильеры. Внутренний диаметр формируют пуансоном. Ровняют верх, низ. Циркулем отмечают примерно 1/3 на богана, опиливают каст. Дальше разметка крапана-богана. Крапана лобзиком выпиливают, желательно в специальных щипцах. Хотел приспособу сфоткать, да в бардаке не найти пока. Богана в конце. Шеф, учивший меня в молодости, за смену 20 штук выпиливал легко.
Я, конечно, все не так делаю, а через эталон и литье, как и всё, практически. Заготовку на токарном станке вытачиваю и на нем же все размечаю -- получается идеально и в пять раз быстрее.

Мы в 80-е отливали  болванку в кокиль. Выходила заготовка с отверстием по центру. Потом уже борами и надфилями точили. Работа нелегкая. Тем более что боры было не достать. Берегли как не знаю что. Да и с надфилями напряг бывал.

Хотелось бы посмотреть как из белого никелевого трех миллиметрового проката трубку сгибают.
