Настройки сетки в Рино никак не влияют на отображение и просчёт загруженного STL-файла в Рино.
Она влияет на плотность сетки создаваемых в Рино поверхностей. Посмотрите, зелёный угол - это от моего STL-файла, красный цилиндр - создан в Рино примитив цилиндр.
При настройке 0,05 поверхность цилиндра сглаживается, а STL остаётся таким же. Если сделать цилиндр размером больше, то будет гораздо большее количество ячеек сетки, Рино начнёт тормозить. Если удалить цилиндр и поставить даже 0,005 то ничего с сеткой файла STL не происходит, спокойно крутите вертите модель, потому что в ней не увеличилось количество сегментов.

Речь о Дескпрото и Ринокаме - они со своими постпроцессорами выдают 2 разные программы одного и того же STL-файла для работы в мач3.Когда Мач в себя загрузит эти программы, только тогда он уже будет учитывать указанные разгоны и торможения, CV tolerance, которые повлияют на общую скорость.

Проблема в Дескпрото на одной и той же модели, но с разным количеством полигонов. Дескпрото выдаёт УПшечку с разбитой командой на много маленьких команд, потому и файл с количеством команд 127 тысяч, вместо 2х тысяч на этой модели.

вот вырезка кода из Ринокама и Дескпрото примерно одного и того же движения, когда рез идёт по точке Y = 25
простое движение, отправляющее шпиндель/столик:
1) в точку -45 по Х
2) смещаемся на следующий шаг по Y из точки 24,95 в точку 25 (смещение на 0,05 - шаг указанный в УП)
3) из точки -45 по Х, перемещаемся в точку 45 по Х, режется линия длиной 90 мм.

Так это выглядит в файле УП Ринокама:
Y24.95 Z12.3933
X-45. Z14.4308
Y25. Z14.4349
X45. Z12.3877

А сейчас скопирую код половины операции, которая указана выше. Как Дескпрото станку говорит "братан, переедь пожалуйста из точки -45 в точку +45 по иксу"


X-45.
Y24.975Z14.435F250.0
X-44.976F400.0 X-43.606Z14.404 X-43.557Z14.403 X-40.768Z14.339 X-40.719Z14.338 X-37.98Z14.276 X-37.931Z14.275 X-35.142Z14.211 X-35.093Z14.21 X-32.353Z14.148 X-32.304Z14.147 X-29.516Z14.083 X-29.467Z14.082 X-26.727Z14.02 X-26.678Z14.019 X-23.89Z13.955 X-23.841Z13.954 X-21.101Z13.892 X-21.052Z13.891 X-18.264Z13.827 X-18.215Z13.826 X-15.475Z13.764 X-15.426Z13.763 X-12.637Z13.699 X-12.588Z13.698 X-9.849Z13.636 X-9.8Z13.635 X-7.011Z13.571 X-6.962Z13.57 X-4.272Z13.509 X-4.223Z13.508 X-4.125Z13.506 X-4.076Z13.505 X-1.483Z13.446 X-1.434Z13.445 X-1.336Z13.443 X-1.287Z13.442 X1.306Z13.383 X1.355Z13.381 X1.501Z13.378 X1.55Z13.377 X4.143Z13.318 X4.192Z13.317 X4.29Z13.315 X4.339Z13.314 X6.932Z13.255 X6.981Z13.254 X7.128Z13.251 X7.176Z13.25 X9.769Z13.191 X9.818Z13.19 X9.916Z13.188 X9.965Z13.187 X12.558Z13.128 X12.607Z13.127 X12.754Z13.124 X12.803Z13.122 X15.396Z13.064 X15.444Z13.062 X15.542Z13.06 X15.591Z13.059 X18.184Z13. X18.233Z12.999 X18.38Z12.996 X18.429Z12.995 X21.022Z12.936 X21.071Z12.935 X21.168Z12.933 X21.217Z12.932 X23.81Z12.873 X23.859Z12.872 X24.006Z12.869 X24.055Z12.868 X26.648Z12.809 X26.697Z12.808 X26.795Z12.806 X26.844Z12.805 X29.436Z12.746 X29.485Z12.745 X29.632Z12.741 X29.681Z12.74 X32.274Z12.681 X32.323Z12.68 X32.421Z12.678 X32.47Z12.677 X35.063Z12.618 X35.112Z12.617 X35.258Z12.614 X35.307Z12.613 X37.9Z12.554 X37.949Z12.553 X38.047Z12.551 X38.096Z12.55 X40.689Z12.491 X40.738Z12.49 X40.884Z12.487 X40.933Z12.486 X43.526Z12.427 X43.575Z12.426 X43.673Z12.423 X43.722Z12.422 X44.994Z12.393
X45.
Y25.F250.0

Немного помучился, убрал переносы строки, чтоб было кратенько, но тут мы наконец то переехали из -45 в +45
а могли бы вот такой командой "X45. Z12.3877"


P.S. а вот так скромненько Дескпрото режет тот же участок, но когда та же модель с мизерным количеством полигонов:


X-44.976F400.0
X44.896Z12.39
X44.945Z12.39
X44.994Z12.393
X45.
Y25.F250.0

И што? И никто не может подсказать? А ведь уже многие знакомы с этой программой! Человек несколько из местных...наверное

Если я правильно понял (уж очень вычурно и малопонятно написано), то испорченное можно какбэ перезаписать. То есть если фатально испорчено, то всю систему вместе со всеми программами. Это если с помощью акрониса. А если совсем немножко испорчено, то всего лишь только одну эту проблемную программу. Клинером ее удалить, ненужное после нее почистить и заново установить. Или без клинера, если нету, то есть вручную. Но это нужно знать, как

Максим Ярославский,
в РиноКам время просчета на порядок больше чем ДескПрото. Размер файла УП я не смотрю ни когда. Если Мач проглатывает и работает, зачем мне знать количество мегабайт в управляющей программе и количество команд. Для меня важнее скорость просчета, а РиноКам считает дольше

Чтобы долго не писать, скопировал из Интернета.

Сброс настроек в ОС Windows

1. В проводнике перейдите в следующую папку:

   C:\Users\ИМЯ_ПОЛЬЗОВАТЕЛЯ\My Documents\Maya\ВЕРСИЯ\


ПРИМЕЧАНИЕ. При копировании/вставке приведенного выше пути измените должным образом текст ИМЯ_ПОЛЬЗОВАТЕЛЯ (пользовательское имя компьютера/учетной записи) и ВЕРСИЯ (версия используемого программного обеспечения)​​.

1. Найдите папку prefs и переименуйте ее в prefsOld.

2. Перезапустите Maya. При появлении запроса выберите создание настроек по умолчанию.


Bazzl, ты торопишь события. Знакомство и знание две большие разницы. Вспомни освоение своей первой программы. Главное, что у людей есть желание,а 3д научим.  Стыдно не не знать, стыдно не учиться.

Первые результаты налицо.    Чую скоро уже 3д-шники останутся без хлеба.

Ремесленник, давай заглянем немного в будущее. Проходит лет 15-20. Россия расцветает ещё лучше, чем сейчас, в этом не сомневаюсь. Вот сидишь ты на завалинке, после напряженного утра работы в Artcam. А тут раз, пролетает или проезжает беспилотный дрон, оснащенный сразу 3д-принтером по металлам. И у соседнего дома изготавливает молодым пару колец на заказ. За полчаса.  ИИ выстраивает модель и закладывает все нужные параметры.  И цена изготовления всего +5% от цены металла по бирже.  Твои действия?

Так ты дослушай. На дроне то надпись "Янис индастрис". Вспомнишь тогда мои слова о 3D-грамотности. Сам не можешь изучить, заинтересуй молодое поколение своё. Как и делают европейские ювелиры.

RP-design,
Понимание есть, скажу только за "кривые", "хакнутые" программы.... есть сбои в х64....
Долго сегодня смеялись, когда даешь команду цилиндр, а он его не круглый в профиле делает, а 5и угольный,...
С цветами тоже весело, но больше всего понравилось когда сетку цилиндра которая указа из 8 частей делает из 32.

И в установках поля-сетки при загрузке постоянно выставляет сантиметры, хотя и указывал в установках в мм и сохранял установки....

Итог или покупать , но сначала научиться или искать хорошо поломанную...

Судя по описаниям проблем, программа работает нормально.     При создании цилиндра выберите его и нажмите клавишу 1.

Я ещё не встречал проблемно взломанный пакет. Они либо работает, либо нет. Скажем так, у вас первый шаг в освоении программы. Пока больше вопросов, чем ответов. Но я учту ваши вопросы завтра в уроке.


Сбросьте настройки, как показано выше и попробуйте ещё раз сделать как на видео в первом уроке. По возможности покажите скрин вашей программы и проблемных ситуаций.

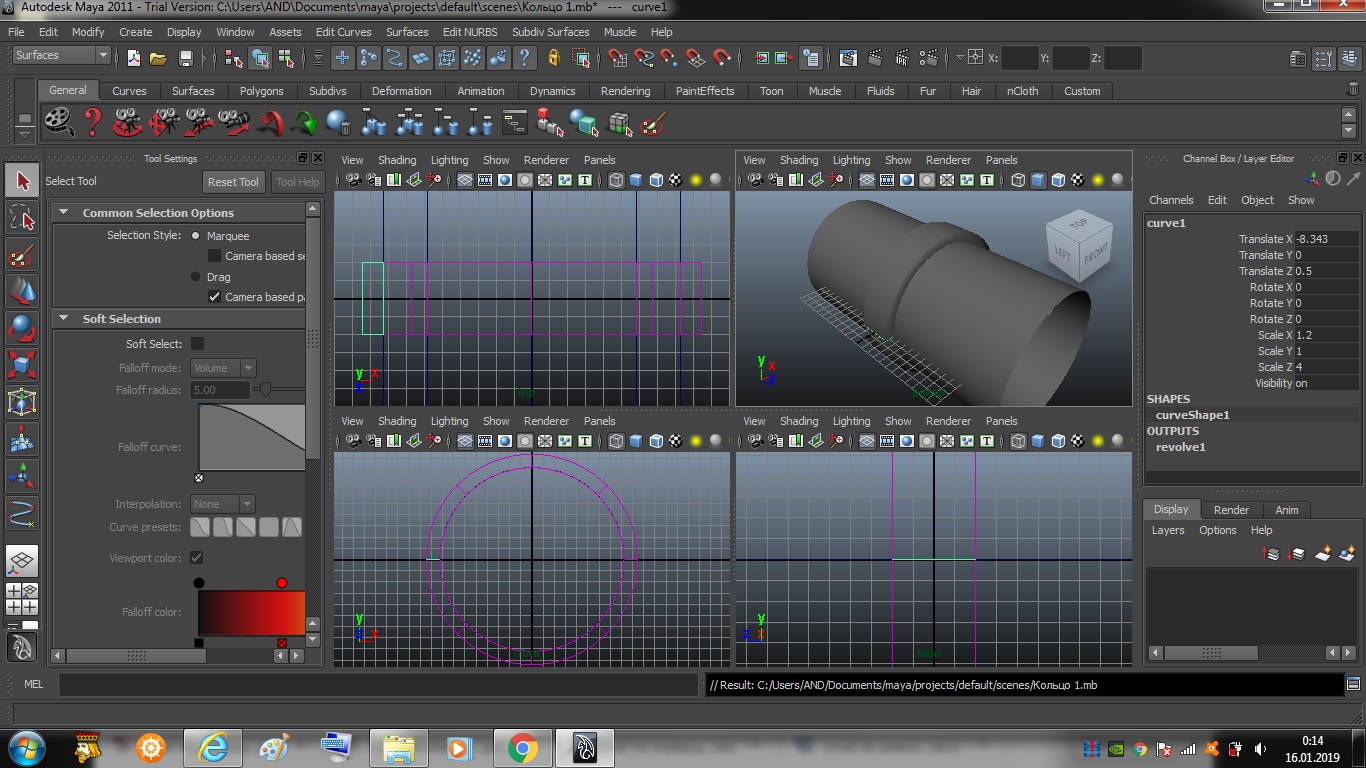

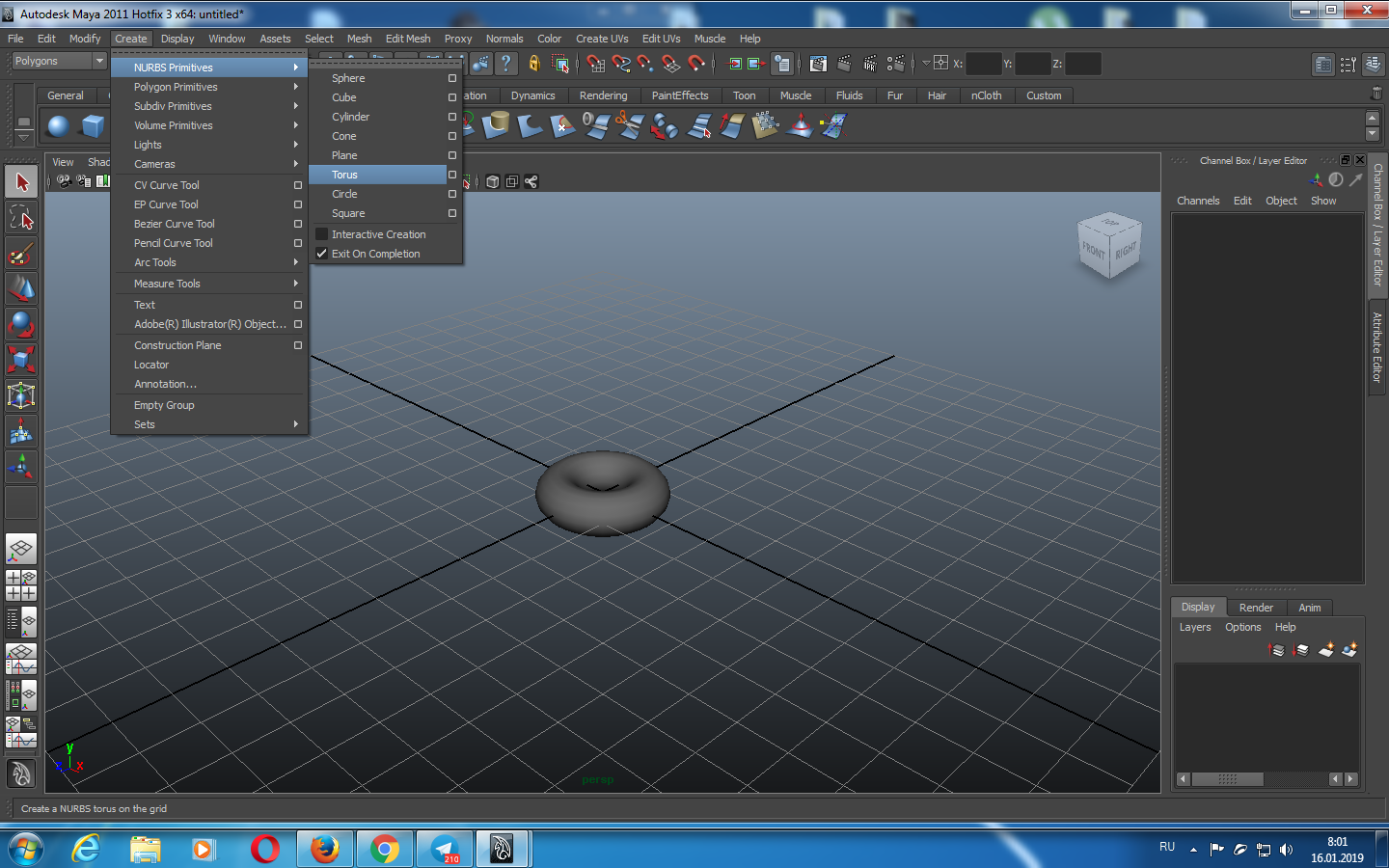

В общем с кубов вроде само собой решилось. Проблема была в том что кликая по кубу выделялся н7е весь куб, а одна из сторон по которой кликал. "Объект мод"  не помогал. В общем ладно само прошло и бог с ним. Теперь с Тором. В "Нурбс полигон" он получается вот таким

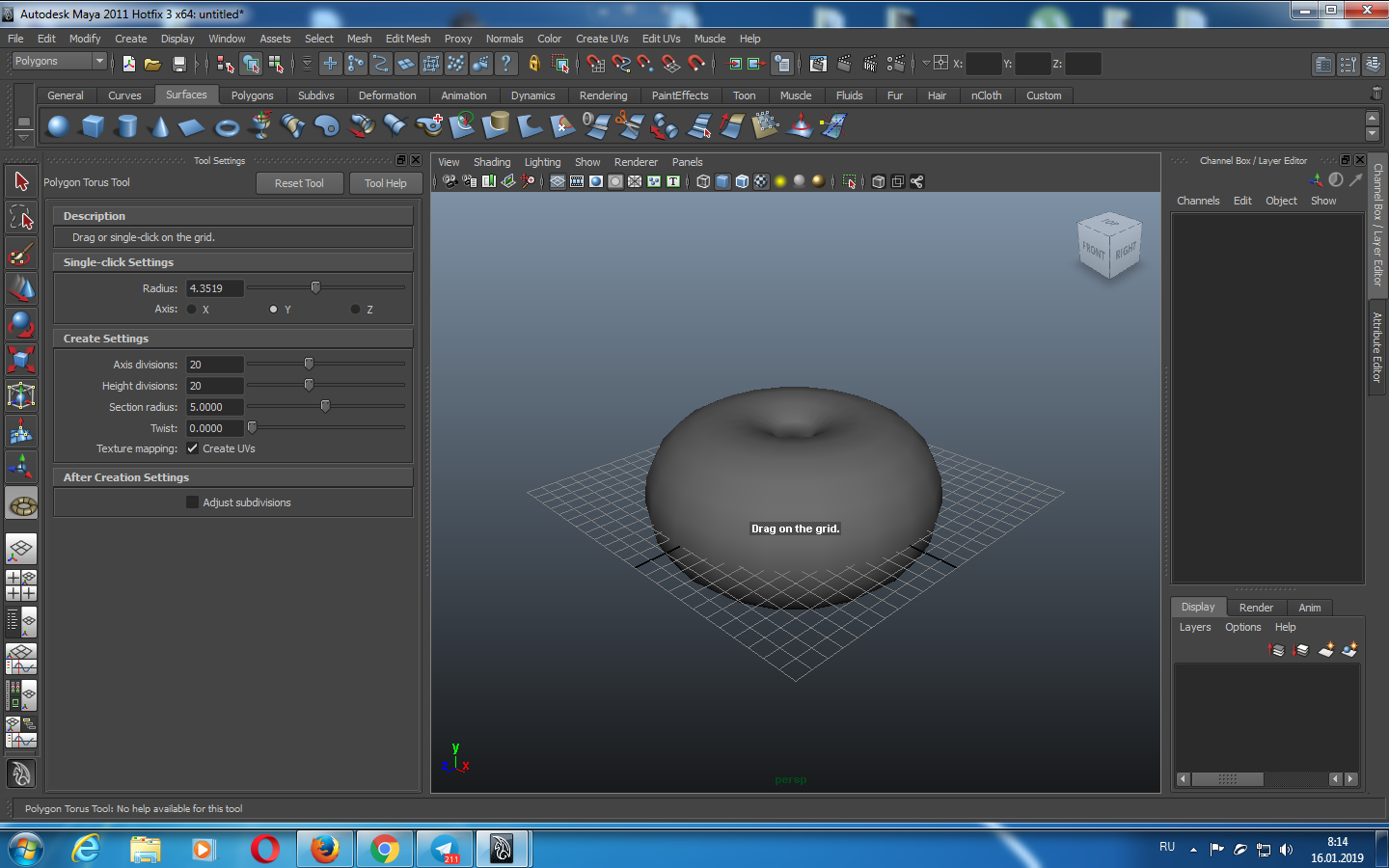

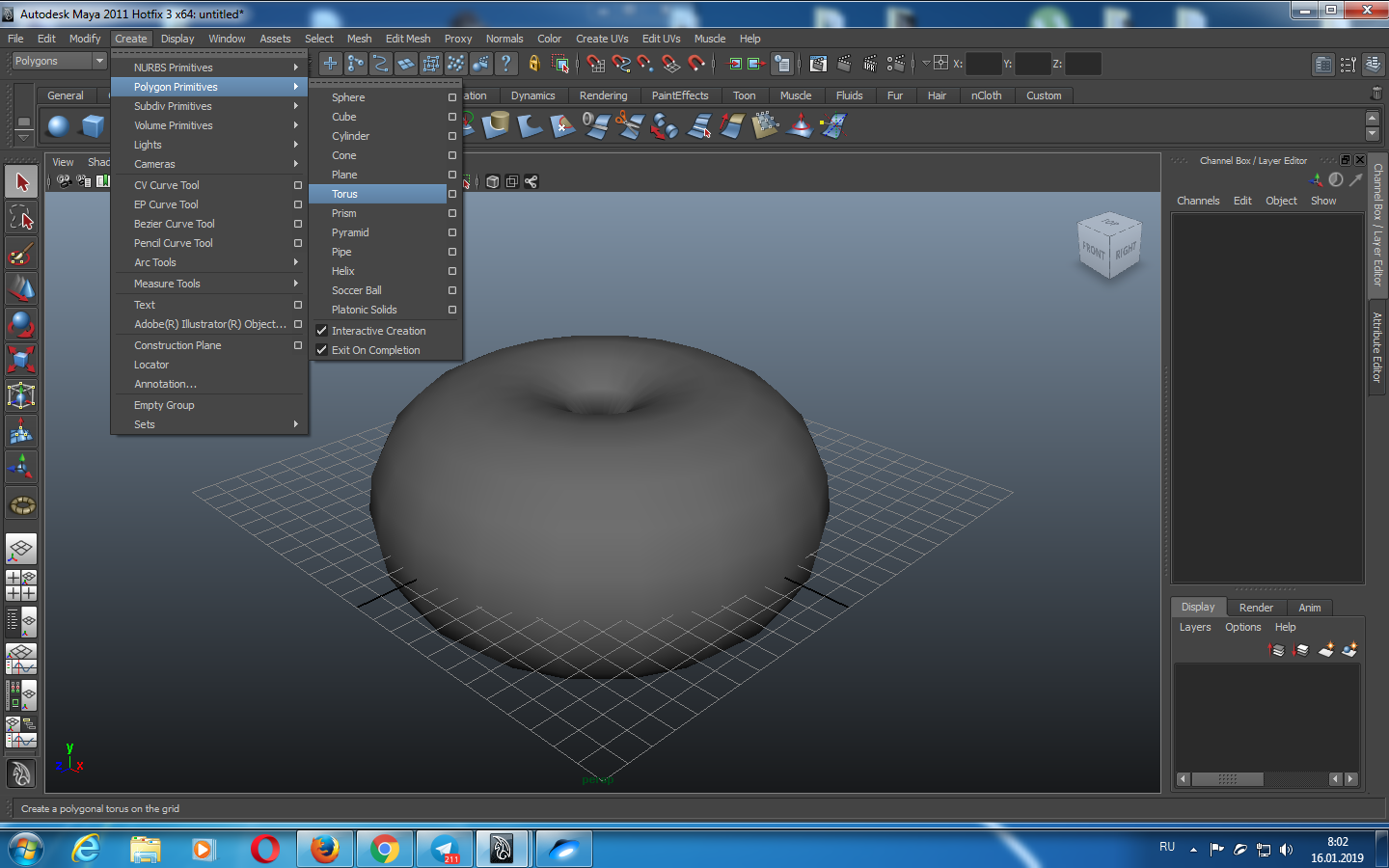

А во вкладке "полигон примитив" почему-то вот такой -
