Добрый день!
Встал вопрос как определить объём модели?
Необходимо для расчёта веса цепочки при определённой длине.

Зная объём, с помощью формулы уже вычислю вес изделия.

3D Sanchez,
menu-analyze-mass properties-volume moments

только не проще ли взвесить одно звено цепи встроенными средствами ?

3D Sanchez

Analyse\Mass Properties\Volume

Объект должен быть валидным, закрытым телом Solid без ошибок. Объект может иметь геометрию Nurbs, Mesh или T-Spline. Если у вас два и более объектов, то их общий объём суммируется, несмотря на то что они пересекаются.

Если объём не выдаёт, значит имеются ошибки. Для проверки на ошибки в категории инструментария Utilities выберите команду Check. Здесь вам будет предоставлена вся информация об выбранном объекте.

Ну и если лень пересчитывать объём, исходя из плотности сплава, воспользуйтесь инструментом Metal Weight из категории Tools.

Какими?

3D Sanchez,
Metal weights

Ну тут как бэ дырявый нурбс-объект тоже может быть чеком валидный, но взвесить его не получится, может show edges все таки?

Kosmopolitus,
Спасибо за подробный ответ, буду пробовать!
И да, на данный момент у меня два пересекающихся объекта - их соединить с помощью Boolean Builder?

Casiopea
Но он не будет объектом. А только полисюрфейсом.

Kosmopolitus,
а полисюрфэйс в сцене на экране монитора не является объектом?

Kosmopolitus,
Вы наверно имеете ввиду solid object? Но и в этом случае chek об этом ничего не расскажет )

Casiopea
Ну конечно, инструмент Show Edges надёжнее, жаль петли не показывает. А Check выявляет их наличие на раз.

Эмм...немного не понимаю. В петле дыра присутствует в любом случае, значит show edges покажет открытое ребро этой дыры в петле.

Возьмите шарик, и посередине оттяните пупок, и перекрутите его. Образуется петля, и Show edges покажет что всё гуд.
Конечно для анализа стоит использовать несколько способов. И Show edges самый наглядный.

Не сочтите за занудство, но как это происходит? Вот у меня так не получается: https://drive.google.com/open?id=0B0s0eZy009RQODAyNEltSllsLWM&authuser=0

И в целом как происходит построение геометрии модели, если в результате образуются "петли"? Я просто впервые слышу такое определение, мне больше знакомо слово loop, но оно не относится к нурбс-объектам

А где эта функция?

Мне вот это помогло - Analyse\Mass Properties\Volume, выдаёт объём в миллиметрах, только не все объекты считает, на некоторых ошибка, надо немного разобраться!

Matrix-MainMenu-Tools-MetalWeights

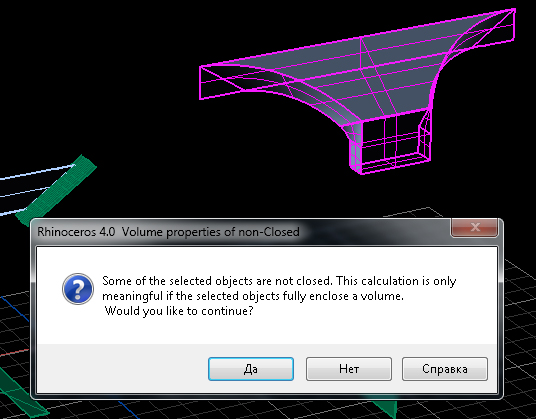

Объём как сказал Cosmopolitus будет скалькулирован только на валидных объектах. Ваш объект не закрыт, о чем говорит представленный диалог.

Исправил вроде, был открытый объект, закрыл CAP'ом и получилось

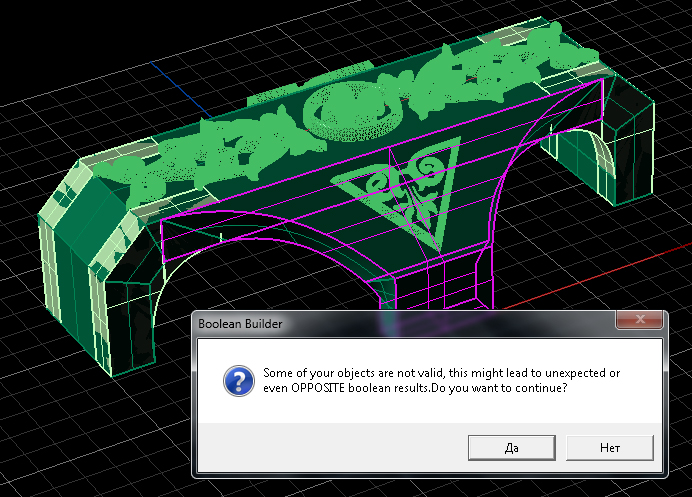

Теперь надо разобраться как соединить несколько объектов, BOOLEAN BUILDER почему-то не помогает.

Да я шарик имел в виду обычный резиновый детский. Для примеру.
Обычно, петли образуются при работе со шрифтами. Но иногда и при проецировании проскакивают, и при неаккуратном извлечении из поверхностей. Допустим, кривая образует крохотную петельку меньше значения допуска Tolerance. Строим по ней сюрфейс, и вроде бы, всё пучком. Закрываем заглушки, булим, и не булится, режем, и не режется. Обычно, такие участки не видны даже при приближении. Выявляются только по подозрительным группировкам контрольных точек и плотным параметрическим линиям в режиме Wireframe. Изредка появляются артефакты в виде вытянутых треугольников. Такие объекты, обычно не имеют открытых краёв.

 вот я дуб )))

А в остальном как-то так педантично строю, что никогда петли не появляются, а вот рёбра случается и не сшиваются
