3D Sanchez
Булевые операции не всегда корректно работают на компланарных сюрфейсах.
Допустим, у вас одна грань объекта в точности лежит в плоскости второго объекта. Здесь программа не знает какая из них является приоритетом, и где линия пересечения. Разработчики предлагают чуть сдвинуть один из объектов. Буквально на тысячную миллиметра.

Тут только к Ванге )) Какие объекты и как они друг с другом соприкасаются?

Casiopea

Кстати, сферу, что вы показали в видео, программа считает выпуклым цилиндром.

Предлагаю всем убедиться в этом:
Щёлкните F10 для включения контрольных точек на сфере.
Используя команду Zoom Target из меню View, выделите
область на одном из полюсов сферы, приблизив её.
Выделив центральную точку на полюсе, введите команду
Smooth из меню Transform.
В диалоговом окне команды Smooth снимите галочки со
значений Smooth Z и Fix Boundaries и щёлкните OK.
Вместо замкнутой точки на полюсе будет наблюдаться сквозное отверстие, и
при вызове команды ShowEdges, вдоль этого отверстия вы
увидите ребро. Сфера стала похожа на выпуклый цилиндр.
Это уловка ринки чтобы обойти правила. Поэтому при перепроецировании никогда не пропускайте кривые через эти области. Будут глюки.

(Kosmopolitus 13.05.2015 11:31:52)Kosmopolitus

Ок, попробую!

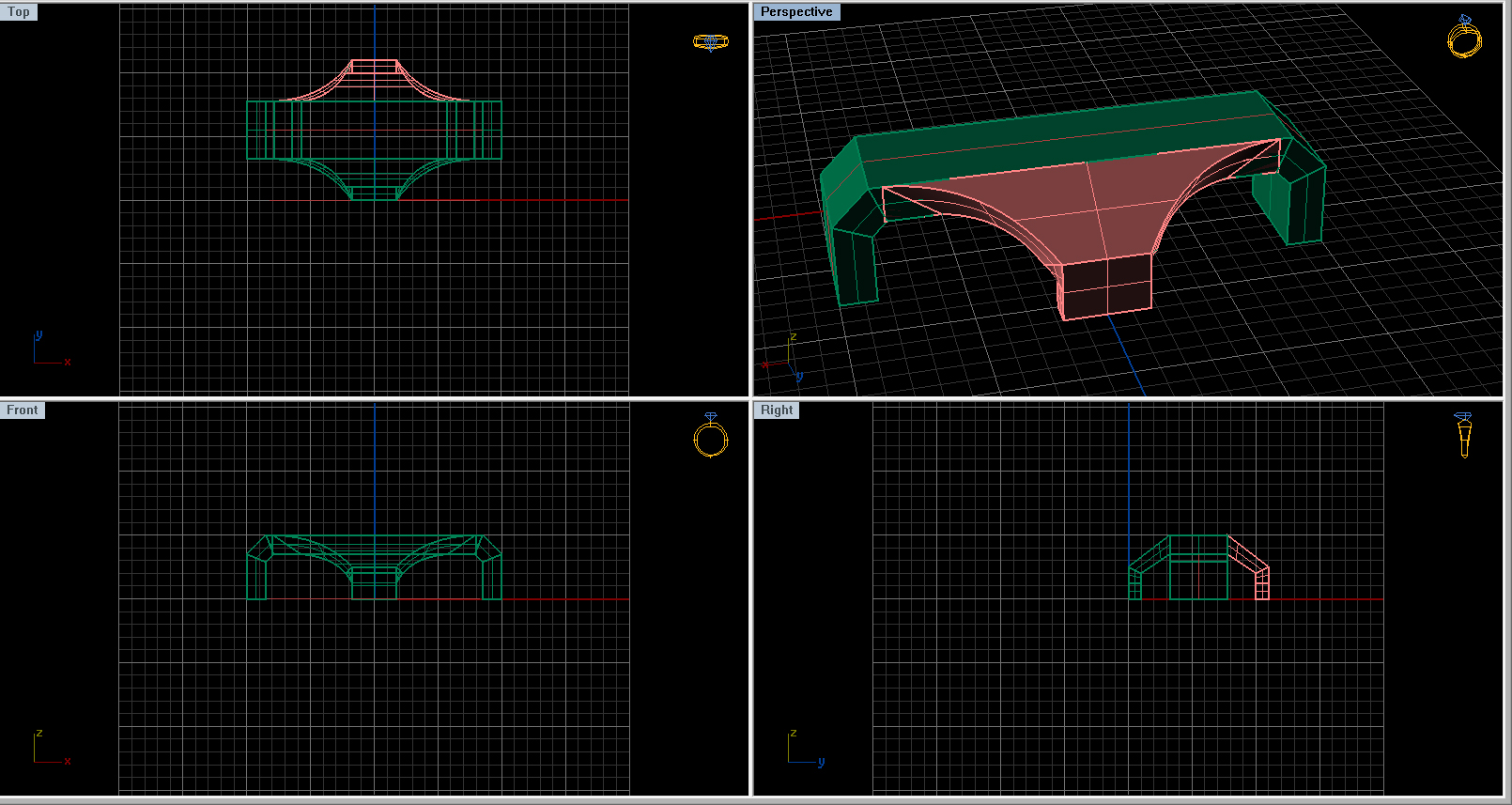

Вот скрин, два элемента разных цветов

Странный красный объект. Что это за треугольники?



Они каким то образом к объёму объекта относятся?
Похоже что они плоские без толщины.

Очень похоже что оба объекта касаются компланарными поверхностями.

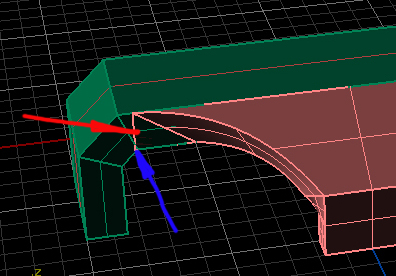

Видно что треугольник показанный красной стрелкой пытается стать то красным то зелёным.

Зелёный объект вроде как правильный, а красный подозрителен.

Рино подчиняется математическим формулам, он не умеет округлять всякие вольности.

Kosmopolitus,
Красный треугольник это плоскость, которая закрывает часть красного объекта.
Попробую его срезать и повторить операцию, может в этом причина.


ПС. срезал треугольники, булеан всё равно не объединяет(

3D Sanchez, убей всю плоскость красного объекта прилегающего к зеленому, сними контур рёбер, этим контуром сплитани зелёный объект, удали полученную пов-ть и сделай джойн двух объектов

Casiopea,
Bingo! Получилось!

Всем спасибо!)
Теперь смогу просчитать объём/вес и продолжать выполнение изделия!

3D Sanchez

Для таких глючных моментов существуют опции исправления в программе Materialise Magics.
Сохраняете проект в STL, открываете в Мэджике, и вылечиваете. Там же можно узнать объём. При желании можно импортировать в Матрикс и вычислить вес на калькуляторе. Удобно именно для незаконченных проектов, когда исправлять мелкие ошибки некогда ради всего лишь подгонки весов.
В Rhino 5 так же есть инструмент излечивания сильно больных объектов, называется Repair Mesh. Достаточно корректно закрывает открытые объекты. Главное помнить, что объект перегоняется в полигональную геометрию, когда объект представлен в сетке из треугольников. Вычислить вес таких объектов просто, но редактировать почти невозможно.
Ну и как совет, моделируйте сразу без ошибок, чтобы не сталкиваться с ними позже. Вон Casiopea про петли не слыхивал, аккуратно работает...

Kosmopolitus,
Спасибо за совет! Попробую Мэджик, слышал что-то про неё, но не ставил!
И про петли я тоже не слыхивал, даже не понял что это такое

3D Sanchez послушайте Космополитуса и постройте сразу правильный декор на этом звене, ибо то, что видно на скриншоте, нужно переделывать.

Casiopea,
Узор я и так собирался переделывать, этот накидал на скорую руку, для наглядности.
А что там пришлось бы переделывать, если его оставлять?
Мой опыт пока не позволяет это определить вот так слёту)

3D Sanchez,
Технологию изготовления ювелирных изделий было бы не плохо полистать ))
Толщина рисунка меньше критической, если добавить толщины и оставлять рисунок над поверхностью, то его нужно уплотнять чтобы исключить необходимость чистить поверхность металла под рисунком. Если рисунок оставлять таким редким как он есть, то целесообразнее сделать его контррельефом.
