Развернуть ⇓

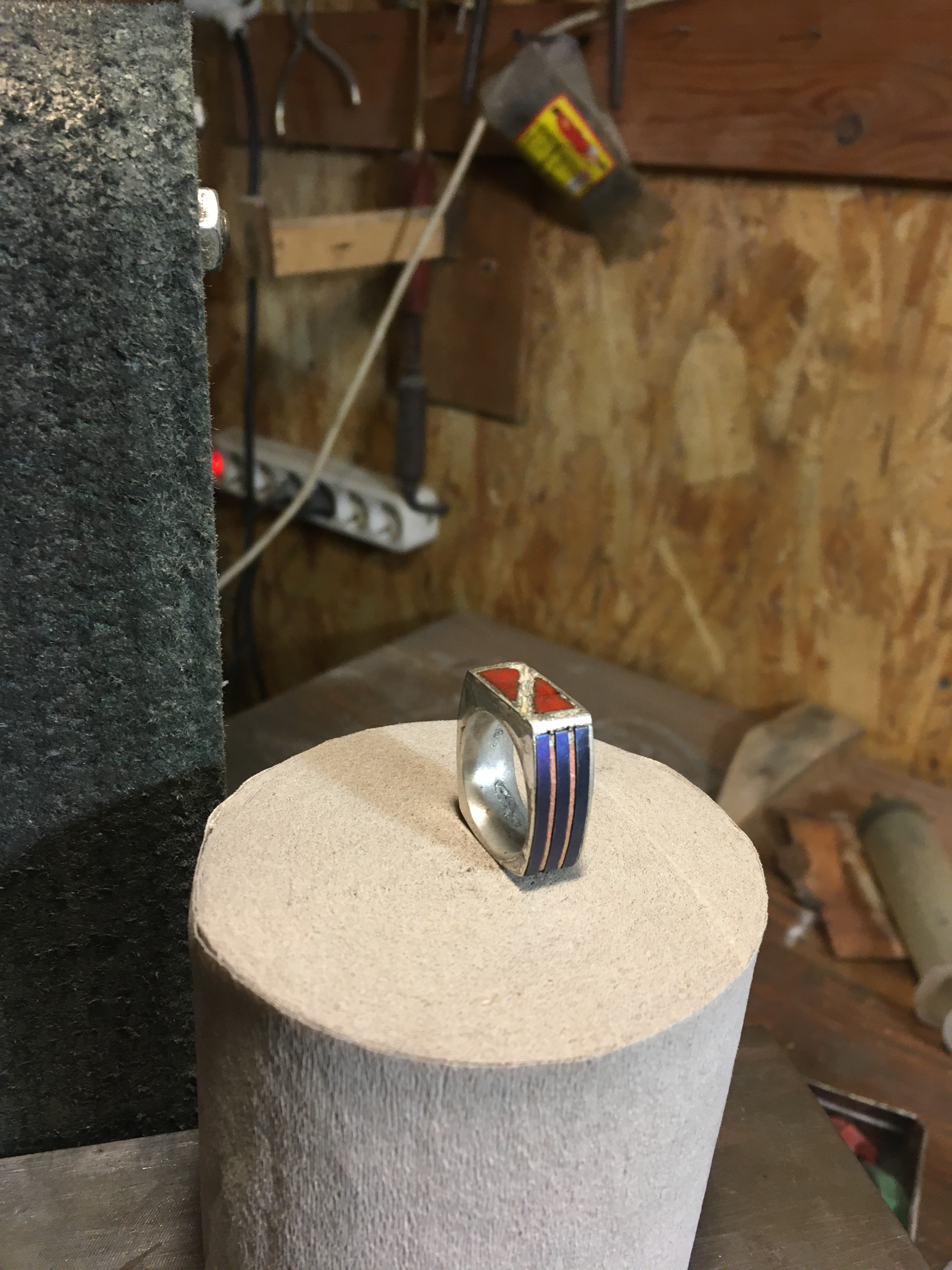

Многострадальная печатка. Если кто захочет сочетать эмаль с колерованым титаном, то сначала накладывайте эмаль, а потом колеруйте. Повышение температуры обесцвечивает титан, независимо от способа - горелкой или еще как.

Что могло произойти с серебром и тем более с титаном, при 600 градусах?
П\С. Рассмотрел.

Впрочем, Sol совершенно прав - титан любит полировку как кошачьи яйца.

korobtsov-alex,
Что могло произойти с серебром и тем более с титаном, при 600 градусах?
Греть фронтально, особенно красную эмаль, ну совсем не надо.

Андрей Гайдак,
стоп стоп..
как то странно вы пытаетесь общие вопросы оксидирования титана  единым разом применить на очень частный случай.
вот  спрошу, основной металл кольца? эмаль горячаяя?  как интегрированы титановые пластины в кольцо (с ними отливалось, они туда вставлены и закреплены)?

отлично, а где результат тогда? не получается? странно...

Sol,
Основной металл титан, три пластины склепаны серебряными заклепками. это клубное кольцо дайверского сообщества, три полосы или три звезды это как полковничьи погоны. Эмаль горячая, на то есть основания. Не важно, дулево это, томпсон или сайер, ее твердость по Моосу между 6 и 7. А холодная только на витрине и смотрится, при твердости 3,5 после месяца ношения она будет выглядеть как мамина мама после ночной пьянки. Хотелось бы клубные вещи делать из чего-то более долговечного.
Результат нестабилен, потому что советские эксперименты  с титаном были направлены на полупроводники, а не на дизайн украшений. Сегодня пробовал красить в желто-зеленый, голубой, желтый и темно-зеленый, результат неудовлетворительный. Грешу на полировку, хотя пленка образуется вовремя, она очень тонкая в зеленой части спектра. Вы правы, материал очень капризный к полировке. Но раз такое уже кто-то делал, то мы всегда сможем хотя бы повторить.

Ну так и делайте их целиком из титана. Только сплав выберите поприличнее чем 1-0
А ваши запросы по цветовой дифференциации, можно достаточно легко решить с помощью анодирования.

 Если накладывается эмаль на собранное изделие- результата скорее всего не будет. Титан в нагретом состоянии довольно глубоко реагирует с газами. Либо запекать эмаль в аргоне, либо собирать после.

Андрей Гайдак,

да, фото  совсем не информативное ни разу, так сразу и не поймешь что оно из титана

в итоге имеем:
1 кольцо сборное из трех пластин титана  на  серебряных клепках
-красим отдельно три пластины заранее подогнанные, потом аккуратно  собираем на клепки
-из сложностей  -временное отсутствие опыта оксидирования титана горелкой или электрохимией
почему не готовое? ...в собранном состоянии равномерно покрасить у вас не получится горелкой да и  электрохимией тоже -вокруг клепок будут пятна  другого цвета и сами клепки химия может пожрать под током,  нагрев в муфеле  - про этот путь нужно временно забыть при 600х градусах нету там никакого воздуха,  открытый индуктор - теоретически должно сработать.. но как контролировать температуру? опять на глаз?  хотя если есть доступ к индуктору я бы этот вариант не исключал.
2  горячая эмаль на  титане.. вроде бы подвохов нет... не считая того что запекая эмаль вы порите  цвет титана  или портите готовую эмаль  крася горелкой титан ... тупик? ..ну дак титан можно покрасить не только горелкой, да и эмаль бывает не только горячая и холодная, еще есть УФ отверждения , а ещё есть акрил, а еще можно  горячую эмаль сделать в отдельной накладке или накладках, или вообще вставки сделать из камней или стекла....

и не зацикливайтесь на полировке, она похожа на полировку платины анизотропией, еще же этот эффект апельсиновой корки )) можно ведь и  по другому готовить поверхность..грубой шкуркой, бором алмазным, напильником, песком

Я также мучился , подбирал температуру... Потом пробовал электрохимией. Да с э.х. в месте крепления изделия остается другой цвет. Температурно пробовал - в муфеле (у меня школьная печка) и думаю наверно это ваш вариант. Серебру и эмали будет похрен, а вот титан станет таким какой вы планируете по цвету.

Нет.  Сообщением выше, Sol уже пояснил почему.

Технически, поймать нужную температуру и покрасить мелкие детальки в нужный цвет, несложно.
Например, так же как оксидируют часовые мастера.

Как рабочую версию выбрал муфель, горелка позволяет красить в лиловый, малиновый, синий. Результаты выложу тут. Искусство - это то, что мешает нам делать просто))

Только сплав выберите поприличнее чем 1-0
Есть еще китайский ВТ1-00. По отзывам, лучше других восприимчив к нагреву ВТ6. Как считаете?

Чем по вашему плох технически чистый?

Я говорил что он плох?

А я особо не разбираюсь, пока что есть, то и делаю. ВТ-1 какой то у меня.

Olaf,
вы сказали что лучше брать нечто приличнее, чем 1-0, вот я и любопытствую - а чем 1-0 то неприличен?)

серьезно, я не поддеть или что нибудь в этом духе - действительно интересно.


Для себя я решил, что все сплавы по характеристикам плюс-минус друг на друга по обработке и результату похожи
кроме сплавов, в которых есть конская добавка аллюминия наподобие вт20


SlaffPro,
интересно получилось) швензы только вызывают резь в глазах

да вот, интересно. а кто кем вдохновляется? ну там... авторитеты  и лидеры титанового дела?  за  чьими работами стоит последить?

Sol,
https://www.wallace-chan.com

у Chopard есть весьма годная коллекция титановых цветов
Был еще товарищ в Питере, тоже на уровне украшения, каюсь забыл имя

Dorfmann,
я пока не знаю какие швензы делать сюда, использую покупные дешевые, посеребренное г....
