Развернуть ⇓

Ув. благодарю за помощь.
Эти фото относятся к моему сообщению N-15

Я не могу загрузить видео. Использую эту опцию - вставить видео. После всех моих манипуляций - белое пятно вместо видео.
Может я не правильно это делаю. В окне "вставить видео" копирую адрес, сохранить, а когда отправлю сообщение - ничего нет.
Помогите разобраться, п-та. спасибо.


Извините, не в той теме написала.

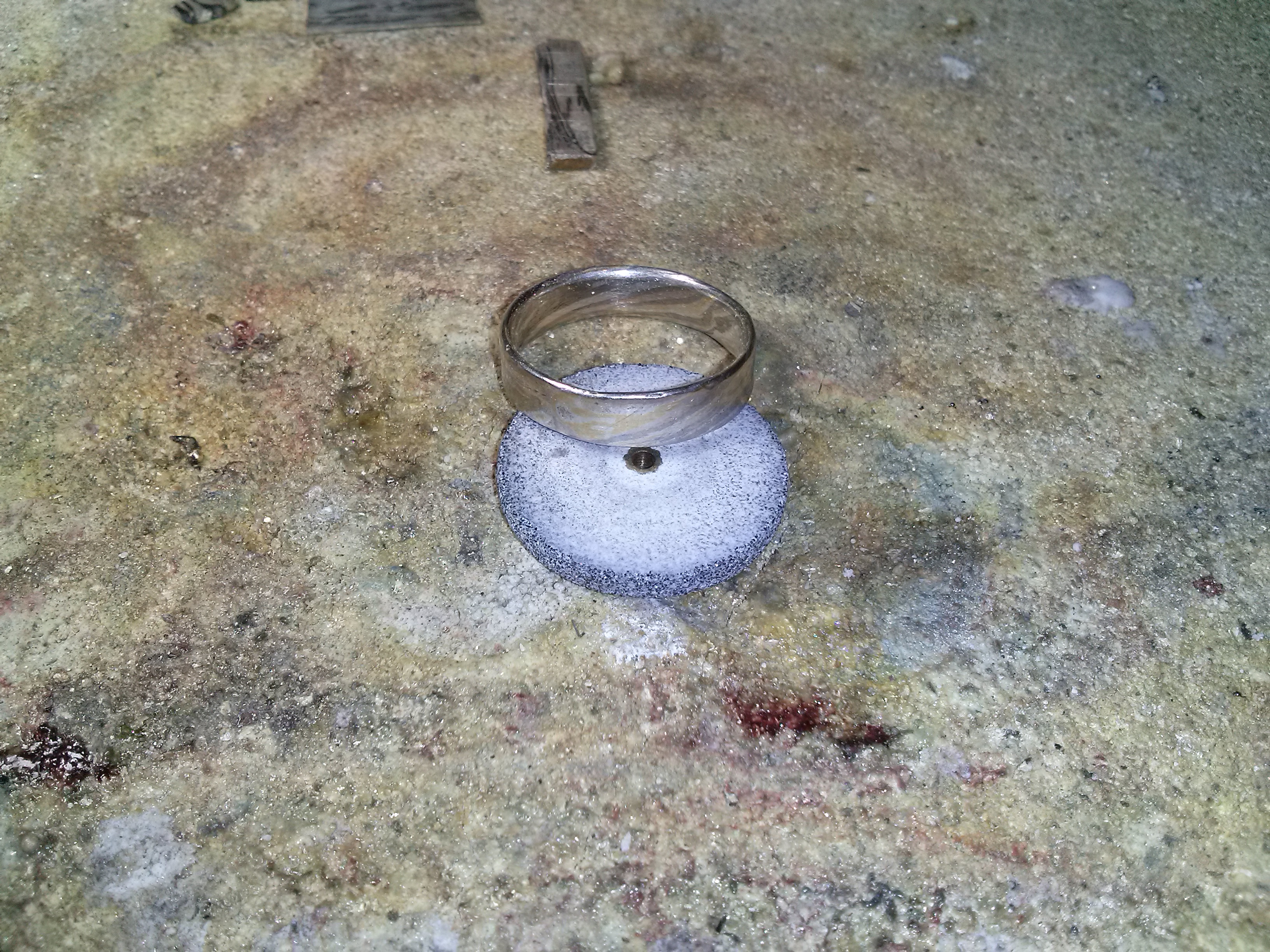

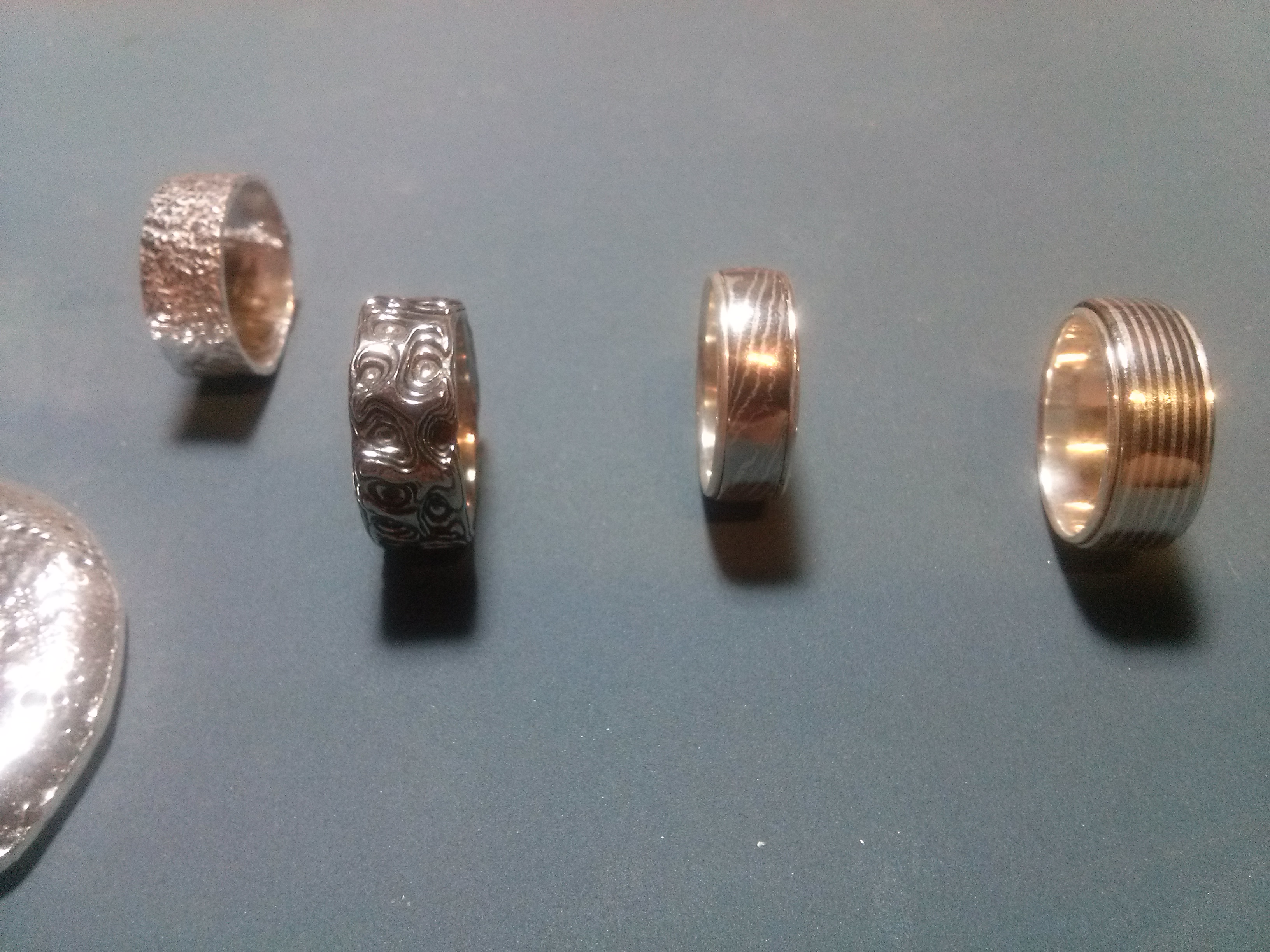

Вот собрал все образцы с палладий-серебряными композициями , выполненными путем спаивания палладия серебром...

Вэнг,

Класс... второе кольцо просто супер как такого рельефа добился? ???

44serg,
Второе справа или слева...?

Вэнг,
Слева ........,,

44serg,
Понятно.)
Заготовка - слоенка палладий/серебро/палладий 15 пластин. Прокатана и согнута в кольцо , запаяна. Дальше сверлил перпендикулярно поверхности кольца глухие отверстия и расширял их . Потом травление в азотной кислоте примерно 10 % при температуре 35-40 градусов в течении нескольких минут. И в галтовку. Процесс травление/галтовка повторял раз 5 и что нужно было по пути подправлял бормашиной...

Всем привет! А первое слева кольцо.. Там как такой рельеф сделать?? Две пластины и между ними песок и прокатку?

Ferfluht,
порошок палладия в расплавленном серебре. Прокатал в пластину , отжег при 850 градусах и на травление смесью азотной и серной кислот. Честно сказать такая текстура случайно получилась...

Суперски получилось!!

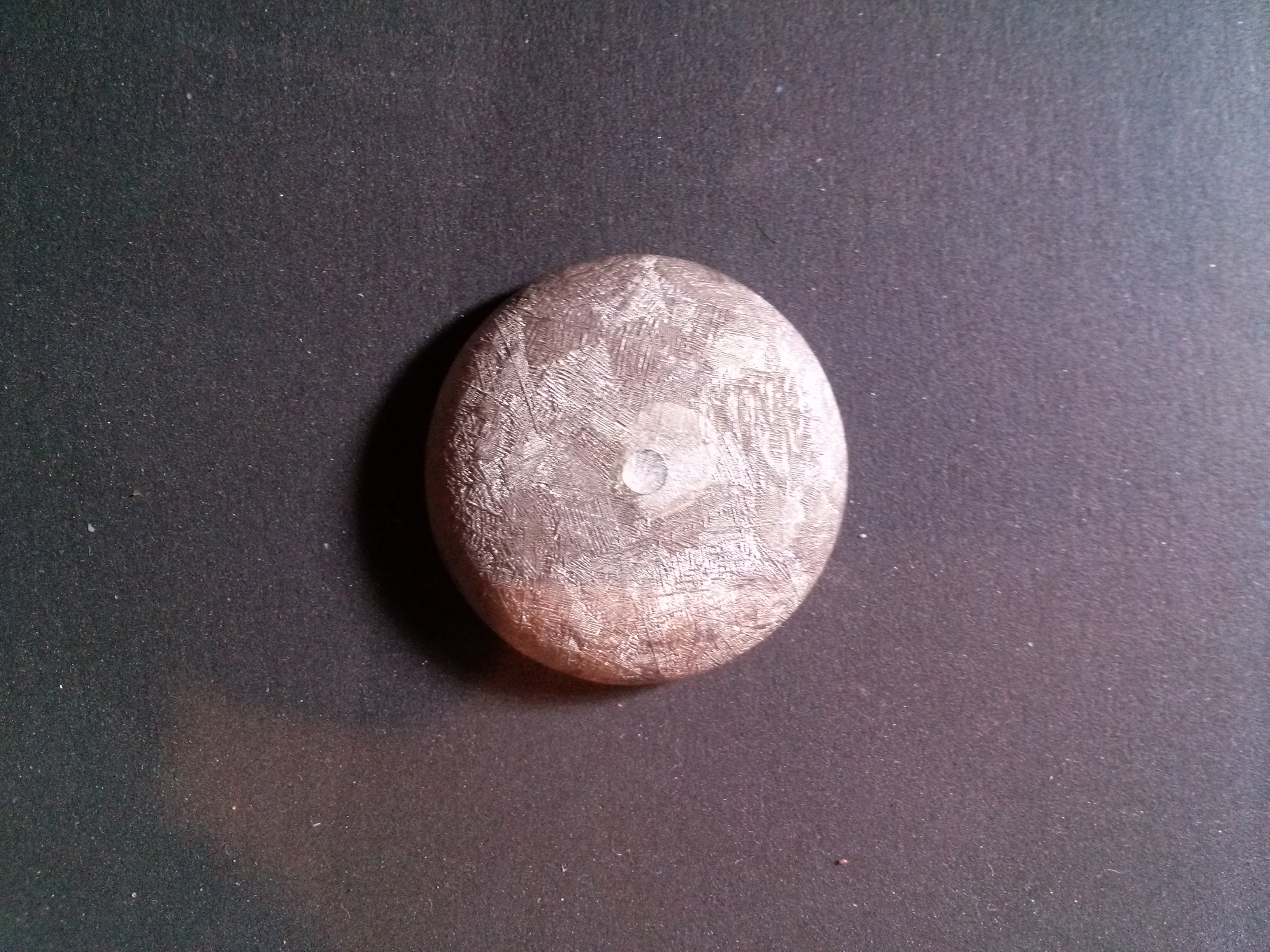

Порошок платины в расплавленном серебре дал такую текстуру. Посмотрю , что будем после травления и можно ли ее воспроизвести при паянии платины серебром...

Вэнг,
Красивые колечки !!!  Но вот в последних фото , морозный узор на мой взгляд обычное дело не зависящее от Вашего состава сплава (платина , серебро ).Такой узор дало серебро , а платина так и осталась порошком внутри сплава . Конечно интересно посмотреть на влияние кислот . Думается получится мелкопористая губка.Вообще Ваша идея обработки кислотой очень интересна . Понравилось от души !

Yurik89,
Не могу согласиться с тем , что "морозный узор" образовался в следствии свойств самого серебра.
На чистом серебре , его сплавах с медью , золотом палладием такого не наблюдал.

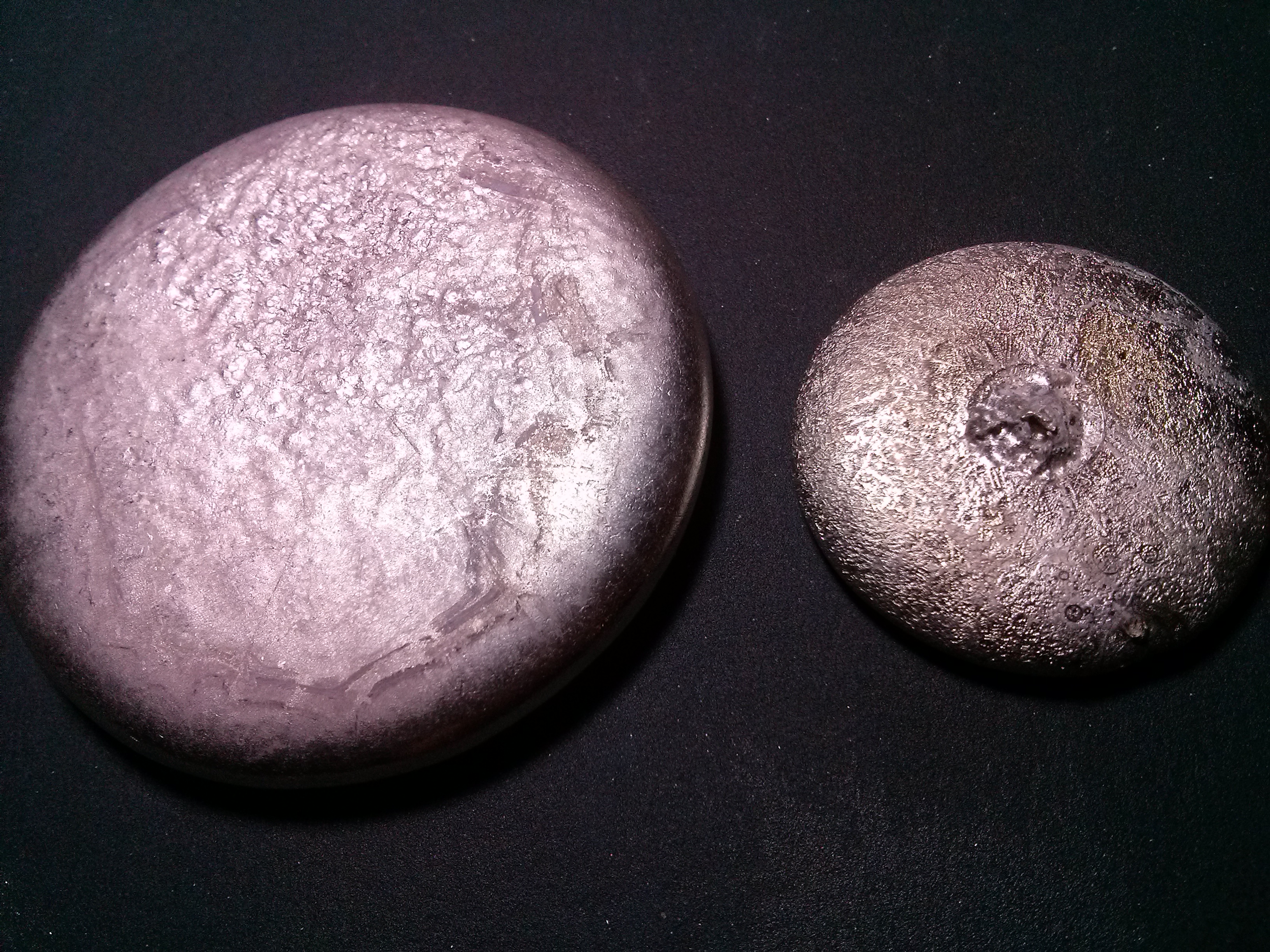

Вот сегодня закинул в печку серебро с порошком палладия (королек большего диаметра) и серебро с платиной (соответственно меньшего диаметра). Флюс тот же.
На образце с платиной начала формироваться характерная текстура , только времени не хватило (спешил и только 1 час выдерживал при 1100 градусах). Из моего опыта работы со сплавами серебра только платина дает такой эффект. Вот думаю попробовать с родием.

Я когда такую текстуру вижу в своих образцах то сразу о примеси платины думаю. Вот теперь пытаюсь понять можно ли такую текстуру на готовом изделии воспроизвести...

Вэнг,
Привет .....платина палладий серебро родий как потом извлекать из этих получившихся сплавов есле попытка не удалась??? не каждый аффинажный завод способен на такое.

44serg,
Здравствуйте.
У меня хим. лаборатория. Своими силами справляюсь и могу позволить себе экспериментировать...

Вэнг,
Ясно понятно многим такие опыты не по карману рад за тебя что есть такая возможность ....продолжай  в томже духе     очень интересно наблюдать за твоими работами .

44serg,
Для меня  важно мнение ювелиров. Сама идея объединить химию и ювелирку  не нова , но кроме примитивных колец я лично ничем похвастаться не могу. А обсудить нестандартные сплавы и их применение с ювелирами буду рад.

Вэнг,
Ну да для кого примитивно а для кого не жостижимая цель....
Ты не экспериментировал с цветом золотых сплавов не стандартными ( не то что предлагают продавцы лигатур)????

44serg,
Я имел ввиду примитивно по технике изготовления.

Экспериментировал в основном со сплавами золото-палладий. Интересные эффекты получается при химическом осаждении золота , но я эту тему в применении к ювелирным изделиям не рассматривал.
Вопрос о сплавах золота поднимался у меня буквально на днях. С одной стороны  хотят заказать образцы на основе золота , а с другой обязательно должна быть проба.
Я планирую сварить несколько сплавов с одинаковым содержанием золота , но с разными оттенками (за счет второго компонента - меди , серебра , палладия и платины). В таком случае не важно сколько пластин идут на изделие и какая часть из них уходит при обработке - проба то по золоту на всех одна , а стоимость вспомогательных материалов (палладий , платина) попросту включу в стоимость изготовления.
Как только будут пригодные к фотографированию образцы то выложу фото (но может занять неделю-другую).

Yurik89,

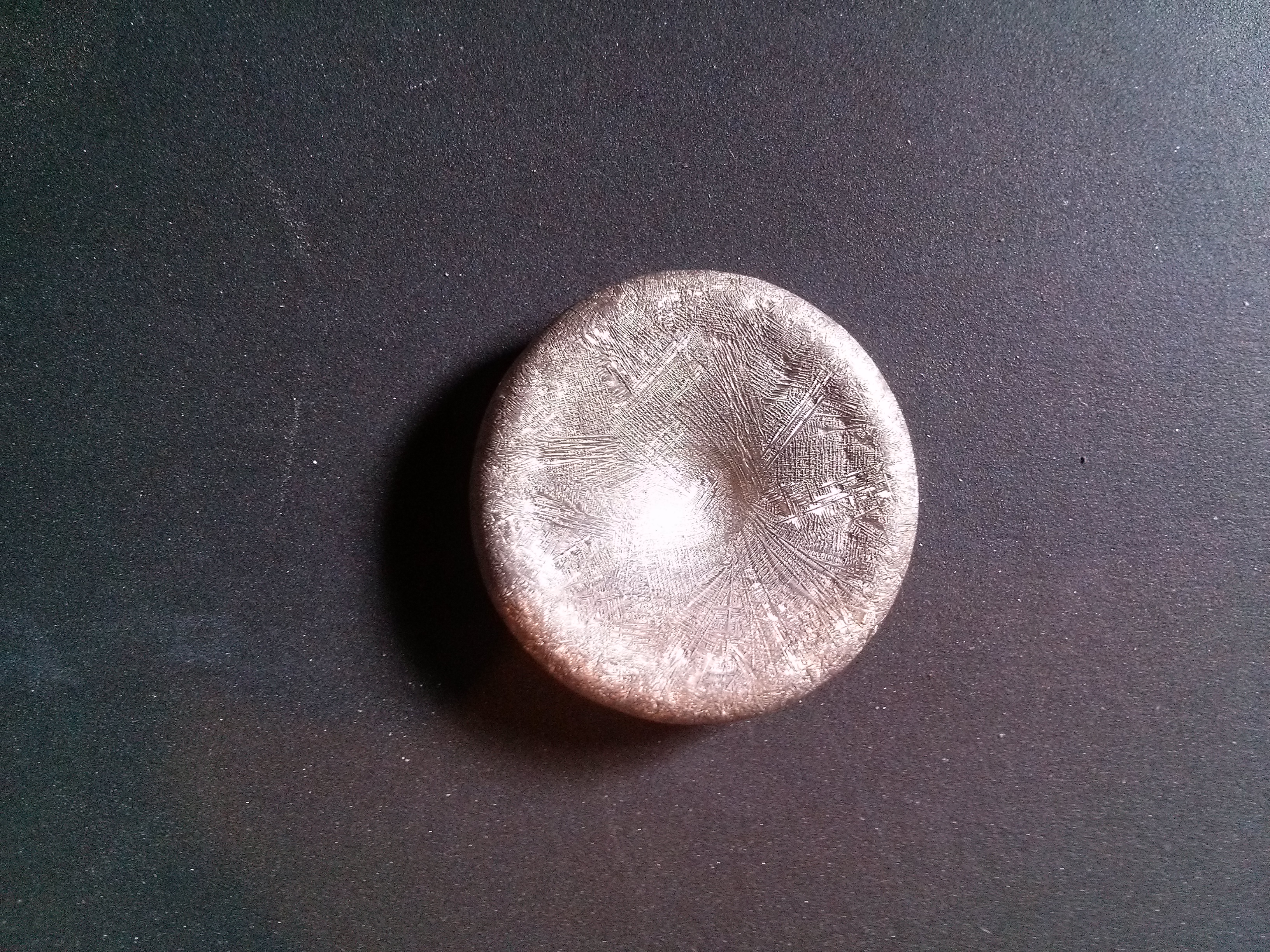

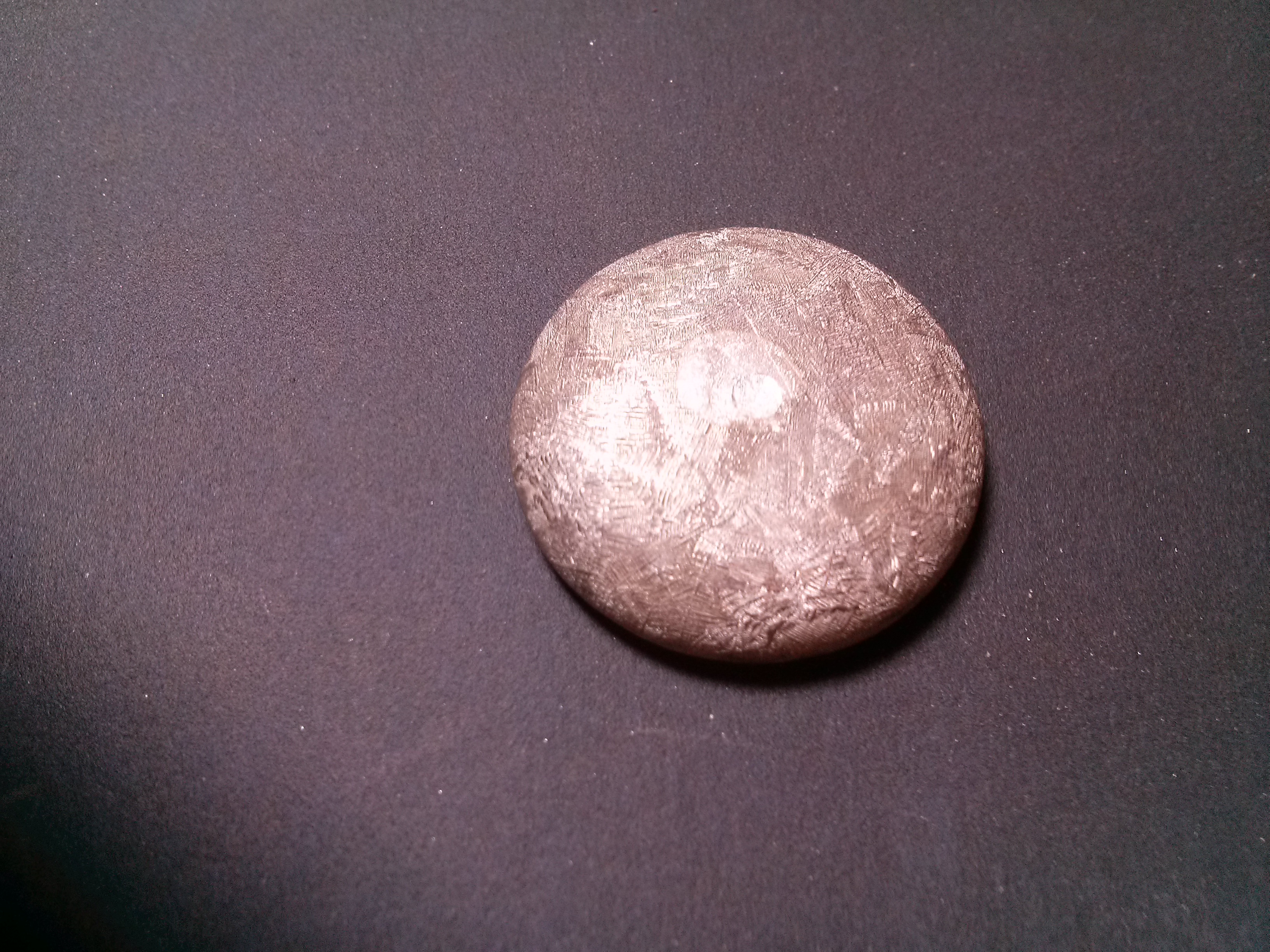

Вот немного подтравил корольки серебра с платиной (травил в смеси азотной и серной кислот). Текстура не сошла.
На днях доварю сплав и попробую травить его после прокатки. Если будет , что интересное то выложу фото.
