Развернуть ⇓

ВЛТ прессую как и все резины. Вулканизирую её при 69-71 градусах 90 минут независимо от толщины рамки. Именно так будет минимальная усадка. Если температура вулканизации будет выше, например 80 градусов, то резинка даст усадку примерно как эконосил. Тогда в чём смысл использовать ВЛТ?

Вячеслав С.,
Просто бывает сам вулканизатор, с разной температурой плит и при запекании не догревает, у меня такая фигня как раз была,  ставлю дюралевый блок с отверстием , вставляю в середину термометр, все вроде нормально, а рапида недоваривается и все, а потом стал через деревяшку мерять , а верхняя холодней, дык потом выяснилось , что нагреватели на верх и низ имеют разную мощность, так задумано у них, поднял температуру чуть и все ок . С розовой такая же штука была , методом тыка.

еще это бывает если вулканизатор , мощный а регулятор имеет инерцию, то там перебег огого бываем, у меня помню рутовский первый был, вот гадость, там плиты каждая по киловатту, так он так туда сюда скачет, хрен поймаешь, у меня РТИ шные резинки первые все ..дубовые.. были  недопеков не было))))..

Всё так. Как то заметил, что на эконосиле после вулканизации с краю рвётся резинка, а ВЛТ даёт усадку. Взял градусник и через асбестовую прокладку померил температуру на обоих плитах. Температура была одинаковой но с большим перебором. Тоже опытным путём с помощью градусника нашёл правильную настройку:

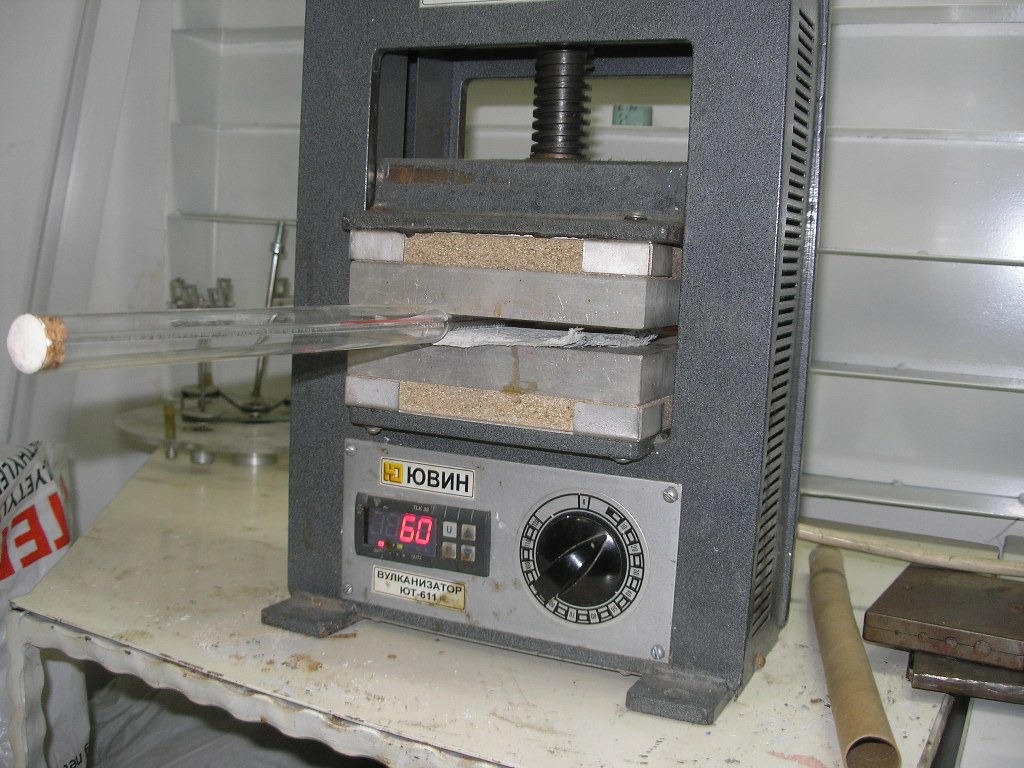

Прибор на вулканизаторе показывает 60 градусов, а градусник 70.

)) ну массового у меня нет, и теперь уже наверное и не будет, но некоторые и по 6  резинок есть, в целях экономии времени)) проще начикать один раз , чем потом постоянно терять время, я их прямо беру в руку 6шт  и как с пулемета наполняю пока они остывают я другие и тд , быстро выходит )) ну если толстые то 2-3)))

Вячеслав С.,
а из чего у вас каркас столa сделан ?

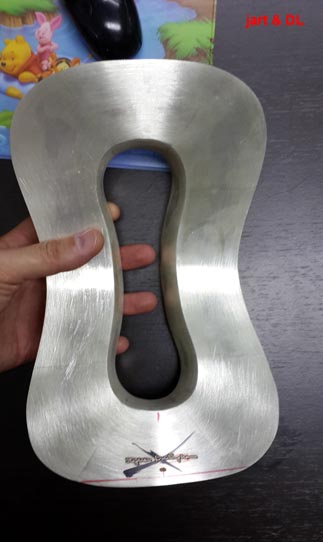

замысловатый узор

такое   бывало и не раз

Впечатляет,

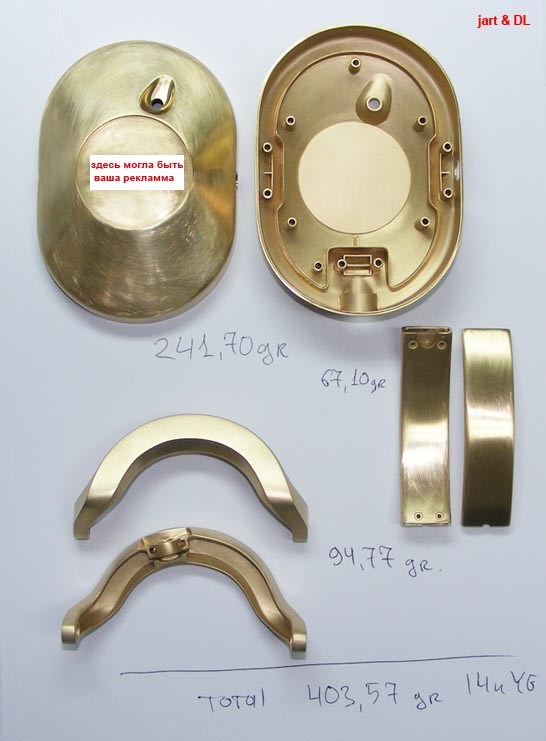

Ну вот тоже в копилку

Обычная стальная труба квадратного сечения, пропущенная через какую то приспособу под "ковку". Кум  занимается металлом - заборы, калитки, двери, лестницы ...

Да, было такое и на красном и на желтом, сильно перегревала одна плита...

Решил попробовать намылить. Обычным мылом слегка протёр рамку и пластины перед вулканизацией. После вулканизации резинка выскочила из рамки легко и непринуждённо. Всё, теперь без насилия.

Ни чего против мыла не имею - сам люблю мыться    но вот как-то сидит в башке мысль что использование фери будет ловчее. Почему ловчее ? = ход мыслей вслух . Лично использую именно фери - опыт такой что лучше мазать на теплую рамку. Капаю на теплую рамку 3-6-8 капель фери и размазываю обычной кисточкой для рисования , когда фери подсыхает то на поверхности рамки изначально есть типа налёта-пыльцы = способствует не прилипанию к рамке и хорошо выскакивает резинка. Мажу не перед каждой забивкой а лишь после каждого последнего чуть затруднительного извлечения ,,, обычно хватает на 5-6 раз одного намаза - потом опять подмазать и т.д. А вот про мыло имею мнение что оно возможно в последствии создаст постепенно нарастающий налёт\слой который будет в виде слоя горелого остатка от мыла - если конечно речь идёт о кусковом мыле а то может речь про жидкое мыло !? Кстати болты на рамках тоже мажу фери , на круглых рамка болтов нет и на них соответственно только нутро рамки и поршня, на прямоугольных рамках тоже мажу и нутро и поршня. Болты мажу по причине того что иногда нужно очень плотно с избытком набить рамку сырой резиной и после спекания когда эта резина попадает и на резьбу болтов - трудно с резьбы отковыривать , вот и мажу резьбу .
А вот бросать горячую рамку в воду что-то мозг не позволяет ( вдруг поведёт рамку ) а там как знать может и не страшно так остужать .

Ну чтож, придется отказаться от кувалды, буду мылить фери.

а скажите плиз, когда бижутерию резините как убираете черноту -краску на изделиях? с

Алёнушка какая чернота ? краска\лак или патина или ? при любом раскладе каждый будет убирать методом тыка = например нагреть и краска\лак слезет = можно мягким пламенем горелки наверно или положить бижуху на утюг и погреть = во когда пожалеешь наверное что не имею такого опыта. Кстати есть паяльные станции с феном - им погреть и наверно вся краска облупится . А чем Алёнушка снимает старый лак с ногтей    ???

я в ацетон на ночь, заодно все вставки приклееные отвалятся..............

tof71,
разницы нет, мылом, жидким мыллом, шампунем , фери, и даже шампунем для кошек)))) ничего не наростает, мыло ))) можно даже куском сухим тереть , но потом немного след на резинке виден...........но за то сушить не надо...
а так без разницы.

Я палец послюнил, кусок мыла потёр, потом этим пальцем рамку помазюкал. Всё. Выскакивает резинка и ничего не наростает.

Сергей Вальтман,
спасибо)

tof71,
спасибо) с такой работой я уже около 5 ти лет не крашу ногти)
