Сегодня столкнулся с интересным эффектом, при использовании  опции "RING RESIZER".

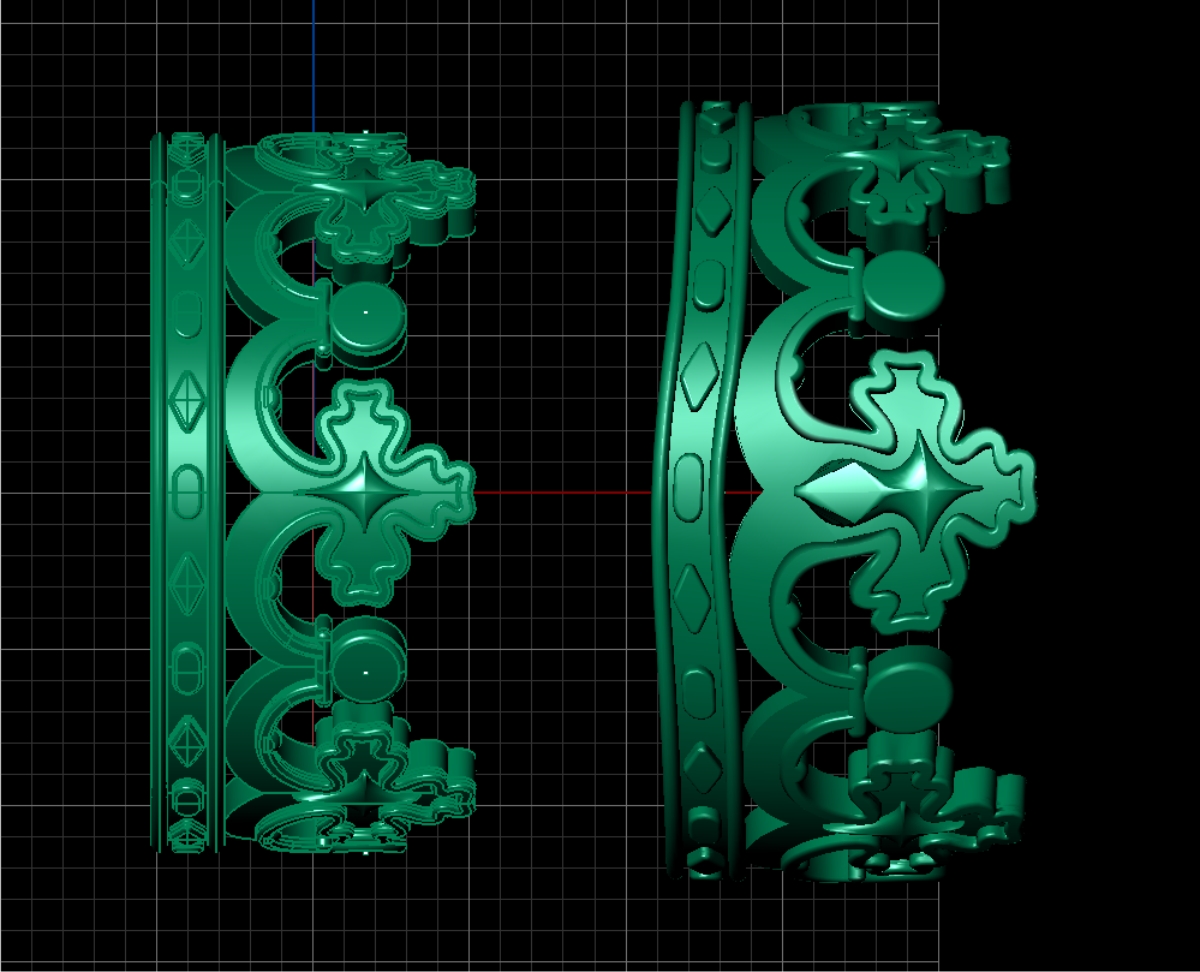

Импортируем 3dm файл, поворачиваем его на 90 градусов, жмем рисайз и получаем то, что изображено ниже, что интересно,без предварительного поворота получаются прямые модельки. Интересно это глюк или какие то кнопки надо дополнительно понажимать
.

oleole4
По идее, всё должно быть отмечено.

korobtsov-alex

Вполне себе предсказуемая работа инструмента.
Не задумывались, зачем в построителе даны настройки Circle и Angle?

Верхний сектор окружности Circle, отмеченный между левым и правым углом Angle, не подвергается деформации, почти полностью сохраняя свою форму, как на картинке в верхней части. Сделано это чтобы касты и оправы не растягивались, а изгибались в этом секторе. Это позволяет сохранить вставки неизменными во всём размерном ряду. А нижний сектор, за отмеченным углами, не изгибается, а растягивается и деформируется, в соответствии с заданным размерным рядом. Этот процесс очень напоминает работу растяжки для колец - вытягиваем нижнюю часть шинки, не затрагивая верхней с вставками.
В следующий раз, чтобы всё получалось правильно, работайте в окне проекции Trought Finger, и указывайте окружность Circle в той же плоскости, что и направляющая кольца.

И ещё. Окружность Circle является своеобразной средней линией по которой производится изгибание в верхнем секторе кольца. Ставьте её по уровню рундиста центральной вставки....

у меня такого вообще нет(

oleole4
Стоит глянуть в системе C:\Program Files (х86)\Rhinoceros 4\Plug-ins\export_STL или import_STL. Если и там нет, то...

Kosmopolitus,
есть такое и что мне с этим делать?

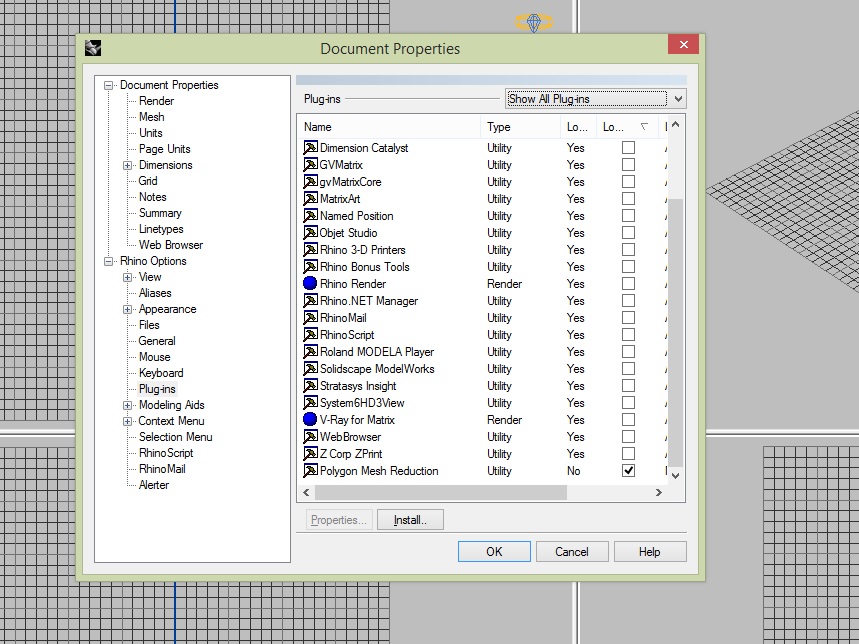

Ну тогда стоит загрузить нужное и установить в искомую папку C:\Program Files (х86)\Rhinoceros 4\Plug-ins. Затем в Properties включить эти плагины.
Просто нажать на кнопку Install и указав путь к нужному плагину, щёлкнуть ОК.

Kosmopolitus,
благодарю неизмеримо! я думал что переустановка неминуема! все работает))еще раз спасибо!!!

Извиняюсь за вопрос, но он меня озадачил. Я тут все с рино разбирался и только сейчас решил начать изучать матрикс, насобирал мануалов на матрикс 6, а тут бах и у всех уже матрикс 7 и все в нем уже как пишут немного другое и по другому. Поэтому вопрос, все что есть в мануалах по матрикс 6 применимо к матрикс 7, или что-то уже не подходит? В принципе вопрос простой.

все правильно, все подходит, и есть много нового и не совсем заметного на первый взгляд !

Все доброго дня!
Установил себе матрикс 7, хотел сделать рендер, но в конец запутался. Как то натыкался в сети на ролик на русском языке как делать рендер в врей, но не могу найти.  Может у кого есть инструкция или алгогоритм или ролик. Буду признателен!

Aleksandr-kazan,
Материал
Камера
Рендер

Aleksandr-kazan,

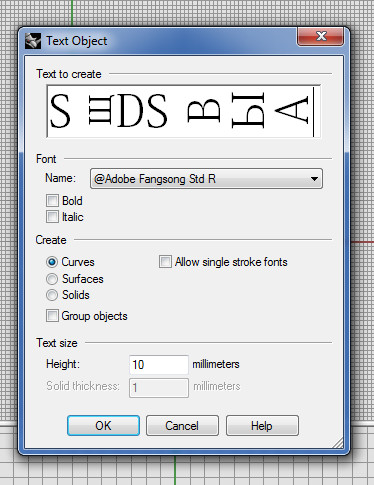

Сегодня товарищ попросил помочь разместить буквы по кругу, пока объяснял, у меня буквы улеглись набок, как это произошло сам не понял, но такое размещение мне возможно когда то и пригодится.
Подскажите где включается такая функция.

Может шрифт виноват.
Первый раз встречаю такое!

igor,
Не знаю, повторить такой фокус не получилось, вот и подумал, может случайно нажал какую кнопку.

Больше так не получается? По идее Матрикс не может вмешиваться в написание шрифтов.
Интересный глюк......)))

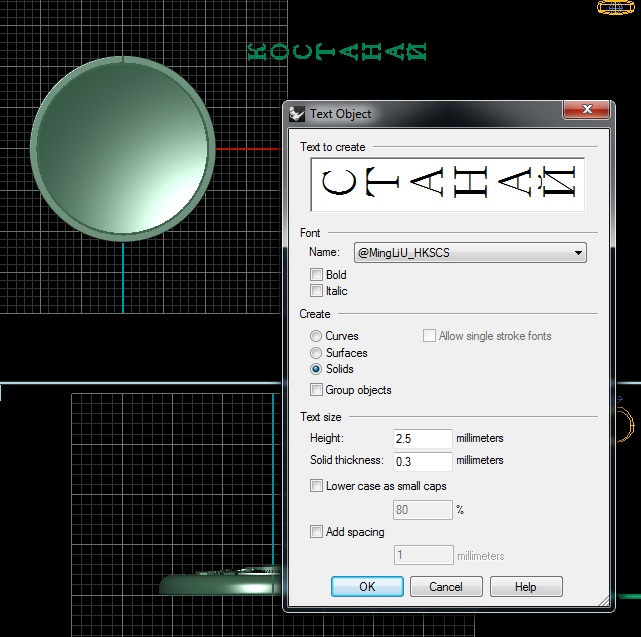

У меня так многие шрифты отображаются , при переключении на русскую раскладку.

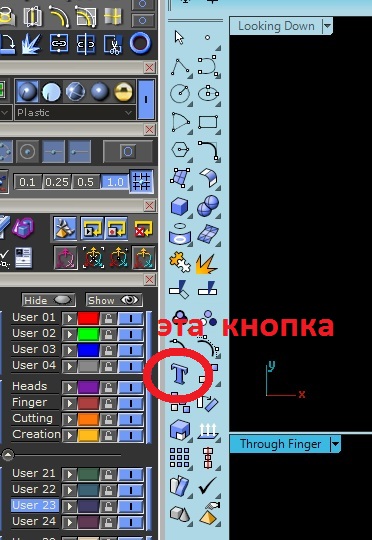

С кнопкой от Матрицы тоже периодически были непонятки в более ранних версиях, стал пользоваться кнопкой из меню Рины, глюки исчезли.

Посмотрел , на 4 ,на 5 ,на Matrix(е) , без разницы какие кнопки ,определённые шрифты при переключении на русский  ложатся набок , это вроде шрифты под китайскую раскладку.
