Jewellir39,
не нужно дублировать вопросы.

 Стописят причин могут вызвать такую полосу )) Не имеет значения вдоль какой стороны режется такая штука до тех пор пока не ясно как назначена область обработки,  была ли черновая, как она выполнена ?  Можно скрины из САМ.

стриж,
Спасибо за ответ. Обработка была сразу чистовая шурупом 10°, 01
Сегодня постараюсь прислать скрин.

Похоже на переезд. Поправьте вектор для обработки, чтобы он резал непрерывно, без переезда.

стриж,

Володя,
А это как?))

Да, точно переезд. Вектор, там где верхняя и нижняя часть креста сделай горизонтальными линиями и будет тебе щастье...

Вредь, рекомендую осмысленно наблюдать за фрезеровкой иногда - это полезно.

Володя, эх, не понимаю .

Jewellir39,
В чём готовите файлы под резку? Если в Рино, то там-же можно сделать и замкнутую кривую для зоны резки. Экспортировать её в формате DXF с опцией CAM Metric. Использовать эту замкнутую кривую в Дескпрото, а не рисовать её с помощью декпрото. Это будет правильнее и удобнее.
З.Ы. Для детального рассмотрения вашего вопроса необходимы скрины всех закладок в Дескпрото. Так легче найти ошибку.

Фрезеровка выполняется по растру и по вектору, растр это некая область которую фреза выбирает слоями, вектор это когда обозначена одна линия вдоль которой идет фреза, например режем монетку, аверс и реверс делаем растром, а вдоль гурта пускаем фрезу по  вектору (торцевая обработка в данном случае) получим ровные боковые поверхности.

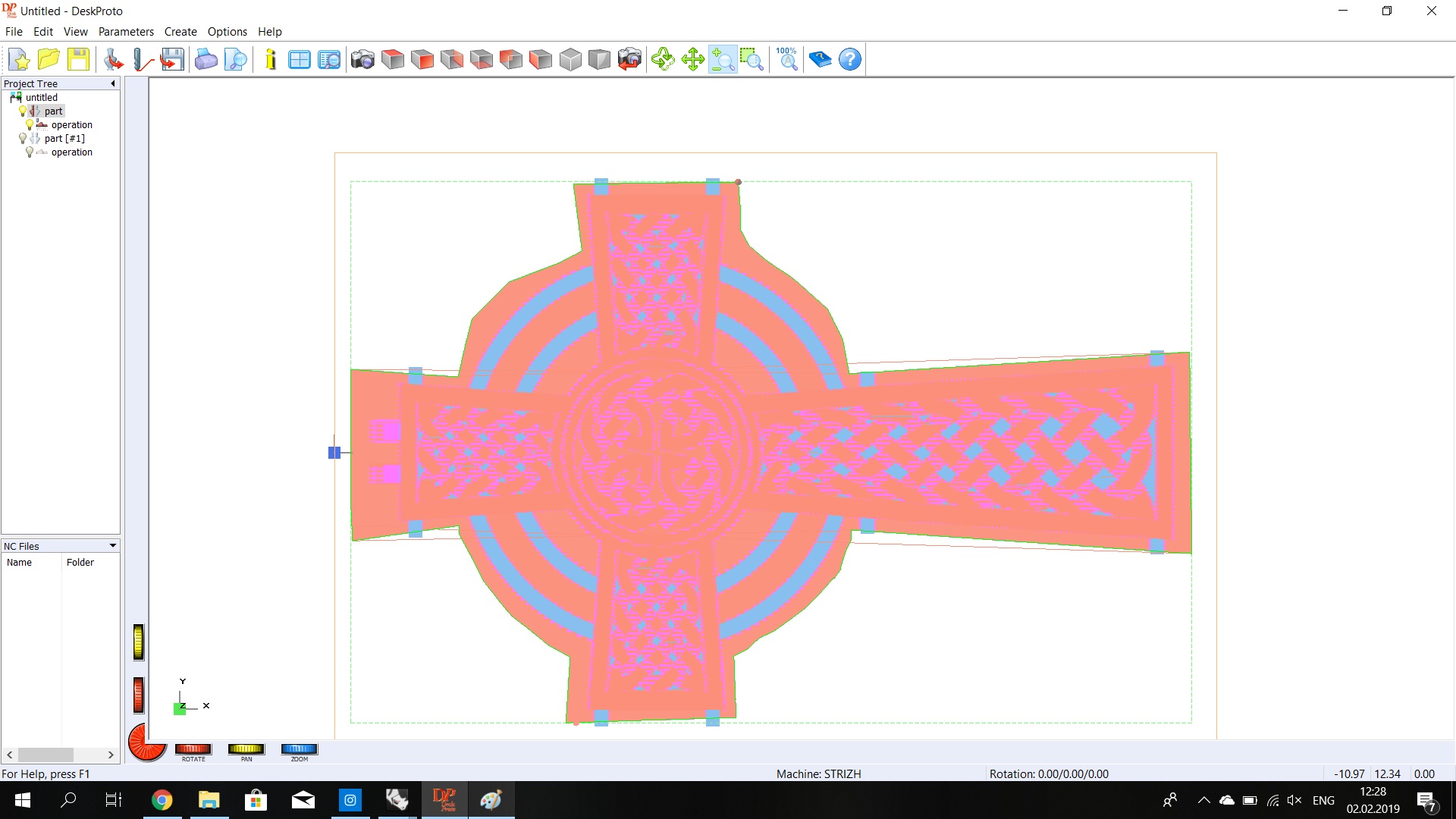

Область обработки  задана на скрине таким образом, что её невозможно обработать непрерывно, без переездов и допиливаний оставшихся частей, при этом в какие то моменты фреза идет по "целине" (и может оставить след, так как режим резания изменился), затем возвращается и допиливает оставшиеся фрагменты, но заготовка уже ослаблена выборкой и могла деформироваться (выгнуться), поэтому в этом месте остается ступенька.

вот так

Фокин Сергей,
А кокой функцией делать зону резки . Я как первоклассник к))

korobtsov-alex,
А не подскажете как делать это, вдоль гурта пускать. Да и например если вот сейчас кольцо режу с боковой надписью Булгари. Как её обработать? Что нажимать? Спасибо большое. . Как всегда помогли.

Jewellir39, посмотри это видео, надеюсь, что оно будет полезным и другим начинающим пользователям ЧПУ.
Урок ДП

Jewellir39,
Ещё один урок по ДП, который немного облегчит работу Урок 2

Фокин Сергей,
Спасибо, мне помогли эти уроки

Alexjewel,
Очень рад, что это оказалось полезным.

Фокин Сергей,
Спасибо большое за помощь.

Всем привет. А не подскажете пробовал кто резать на стриже такой браслет . Или это не реально?
