"Стриж" - 4-х координатный станок с ЧПУ
Пользователь
Регистрация: 02.03.2009

Сообщений: 308
В друзьях у: 0
Голосов: 5 / 1
http://www.stepdrive.ru/strizh.htm
Где вы были, когда я макс из-за океана тащил... :sad:
Вопрос риторический. Для создания темы. Надеюсь, автор(ы) появи(я)тся здесь ;).
Развернуть ⇓
Пользователь
Регистрация: 24.01.2010
Откуда: Москва

Сообщений: 249
В друзьях у: 0
Голосов: 105 / 1

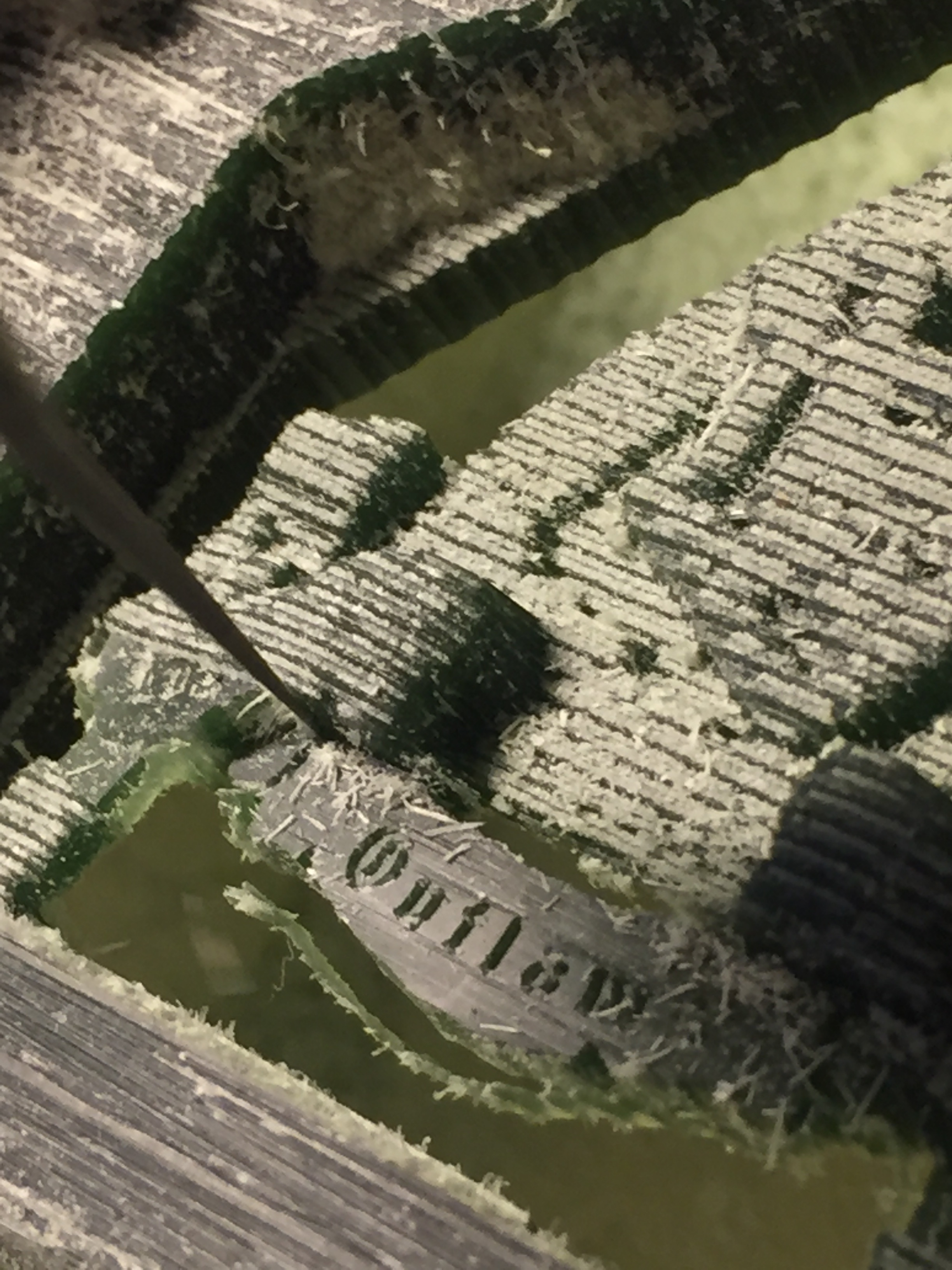

Ребята ,что произошло,
Какой оси приходит конец ?
Пользователь
Регистрация: 10.03.2012
Откуда: Пенза

Сообщений: 1337
В друзьях у: 6
Голосов: 104 / 0
у меня такое было, когда шпинделю конец пришел
Пользователь
Регистрация: 24.01.2010
Откуда: Москва

Сообщений: 249
В друзьях у: 0
Голосов: 105 / 1
ser58,
Шпинделю?
А что с ним может быть?
Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4415
В друзьях у: 7
Голосов: 694 / 393
Цитата
Шпинделю?
А что с ним может быть?
Если речь идет о марафоне то это вообще не шпиндель, и с ним происходит все что угодно, проверьте осевые и радиальные биения на нем, если таковые в пределах допустимого, значит дело не в шпинделе. :no:
Пользователь
Регистрация: 10.03.2012
Откуда: Пенза

Сообщений: 1337
В друзьях у: 6
Голосов: 104 / 0
cuv,
с ним был удар в рамку
Пользователь
Регистрация: 24.01.2010
Откуда: Москва

Сообщений: 249
В друзьях у: 0
Голосов: 105 / 1
Была у меня вот такая ситуация
Более двух месяцев назад
После было много вырезано
Пользователь
Регистрация: 24.01.2010
Откуда: Москва

Сообщений: 249
В друзьях у: 0
Голосов: 105 / 1
Под ходу ДП 7 , прога с характером )
Поменял стратегию , убрал пропуски и все вырезалось , на отлично
Пользователь
Регистрация: 15.08.2017
Откуда: Калининград

Сообщений: 106
В друзьях у: 0
Голосов: 1 / 0
А у меня вот следующая проблема . Видимо при использовании цифровой клавиатуры заели клавиши и фрезапроткнула датчик и сломалась. Теперь Z выдаёт модели тоньше чем нужно. . Вот думаю что делать.
Изменено: Jewellir39 - 08.11.2018 23:41:00
Хочу познать все. Анна
Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5836
В друзьях у: 17
Голосов: 908 / 24
Цитата
что делать.
вырубить новую монетку и заменить дырявую на свеженькую.
Пользователь
Регистрация: 15.08.2017
Откуда: Калининград

Сообщений: 106
В друзьях у: 0
Голосов: 1 / 0
korobtsov-alex,
Вот не поверите. Только вы мне отвечаете на мои сообщения. Думал даже сначала в лс написать. Вырубить вырублю. Боюсь что не смогу Y сделать колеровку.
Хочу познать все. Анна
Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5836
В друзьях у: 17
Голосов: 908 / 24
Jewellir39,
1. Отъюстируй станок по датчику
2. Обнули ось Y , впиши в графу  "0"
3. Поверни шпиндель на 90 градусов
4. Перейди во вторую вкладку и отюстируй по "Y" и "Z"
5. запомни цифры на табло в графе "Y"
6. Вернись в первую вкладку, перемести шпиндель к датчику и введи цифры, те что запомнил в графу "Y", но только не с минусом, а уже с плюсом.
7, Еще раз отъюстируй станок.
Если после этого при фрезеровке с переворотом, будет смещение по оси "Y", придется настраивать по запилам или по нониусу( о нем писали на другом сайте)
Изменено: korobtsov-alex - 09.11.2018 00:24:30
Пользователь
Регистрация: 15.08.2017
Откуда: Калининград

Сообщений: 106
В друзьях у: 0
Голосов: 1 / 0
korobtsov-alex,
Спасибо большое . У меня не Mach а уже CNC.
Буду пробовать. А то уже думал пока по совету делать автогол и колебровку пару мм правее -левее.
Хочу познать все. Анна
Пользователь
Регистрация: 10.03.2012
Откуда: Пенза

Сообщений: 1337
В друзьях у: 6
Голосов: 104 / 0
Jewellir39,
автоноль инструмента можно сделать сместив фрезу в любую сторону от центра датчика на пару мм
Пользователь
Регистрация: 24.07.2007

Сообщений: 362
В друзьях у: 0
Голосов: 31 / 0
на пару много

просто нужно вырезать тестовый файл площадка 2мм (должен быть в папке файлов ствнка)


померить
разницу поделить пополам и добавить к заданным референсным значениям в MyCNC
и пока не поменяете пластину можно пилить

после замены площадку 2мм выпилить снова и проверить значения и тд
Пользователь
Регистрация: 23.11.2009

Сообщений: 181
В друзьях у: 7
Голосов: 75 / 5
 Игрек после ремонта датчика то же измениться, можно найти новое расстояние запилами , или штатными средствами станка , контактным зондированием  по оправке в поворотной оси, об этом позже, когда время будет больше. Самый простой способ сохранить ноль У ниже..

Базируем машину по датчику как обычно, нулим машинные координаты Х и У, убеждаемся что цифра в ЦИ "У"адекватная (такая же как и в привязке датчика). Снимаем датчик, ремонтируем, ставим на место, опять проводим поиск центра. Машинные координаты Х и У котрые увидим в результате, есть отклонения от предыдущего положения датчика, но они сейчас не интересны, а вот ПОЛЬЗОВАТЕЛЬСКАЯ Игрек, это и есть новое расстояние от центра датчика до прежднего пользовательского нуля Игрек, вот его и записываем в привязку датчика и пользуемся в дальнейшем. Разумеется сделать это надо в одну сессию, выкл/вкл питание, и получим  до нескольких соток отклонение. Для Mach3 можно дейстовать так же, только все процедуры надо делать на вкладке  "setting", где отключены автматические обнуления машинных координат.
Пользователь
Регистрация: 23.11.2009

Сообщений: 181
В друзьях у: 7
Голосов: 75 / 5
Цитата
Mach а уже CNC
Тут у всех CNC (ЧПУ). У Вас MyCnc )))
Пользователь
Регистрация: 06.02.2011

Сообщений: 239
В друзьях у: 1
Голосов: 15 / 0
korobtsov-alex,
Можно и не делать. У меня была подобная ситуация. Покрыл верхнюю часть диска мягким серебряным припоем. Потом шлифанул плоскость. Красиво и работает :)
Пользователь
Регистрация: 15.08.2017
Откуда: Калининград

Сообщений: 106
В друзьях у: 0
Голосов: 1 / 0

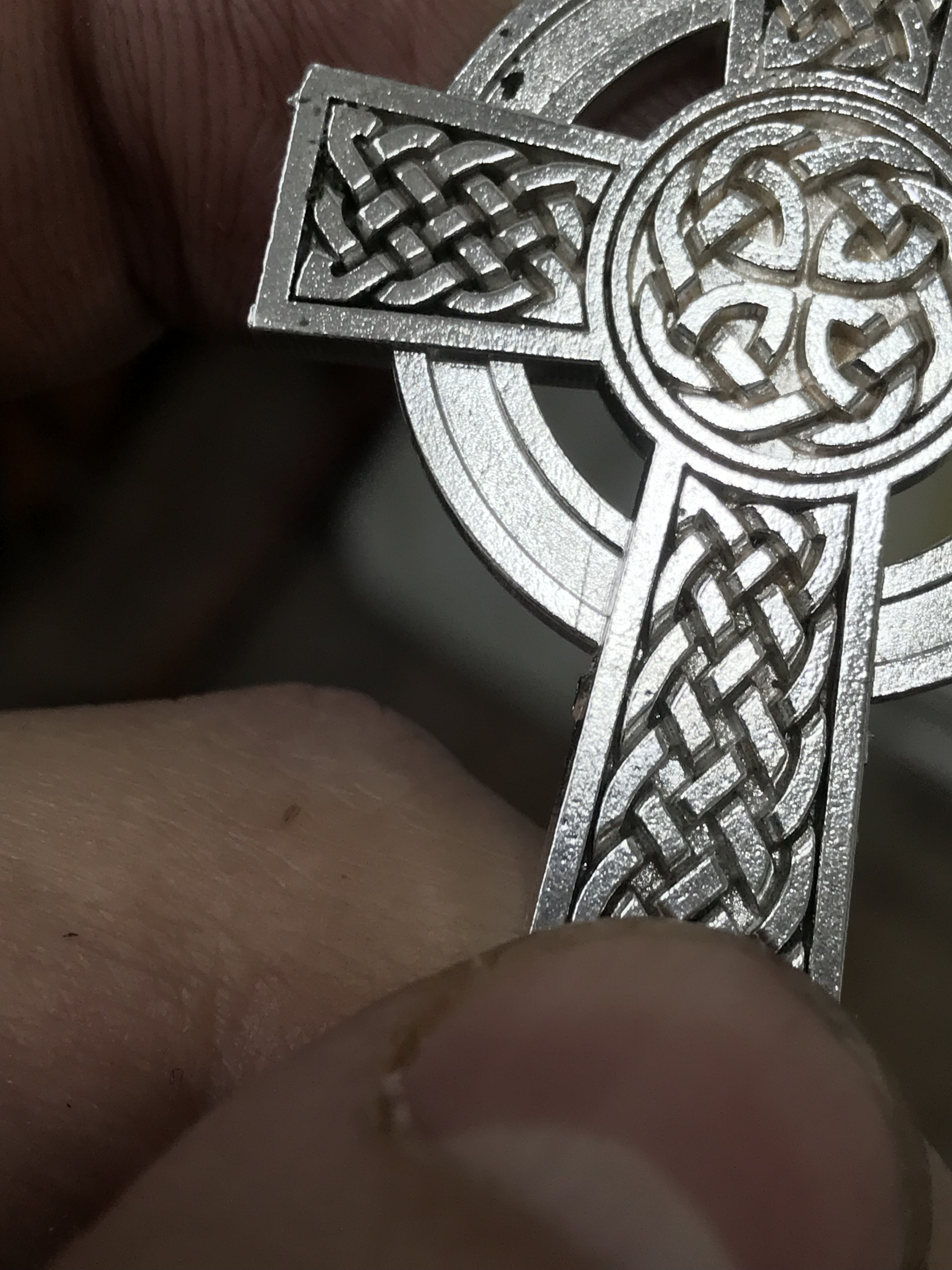

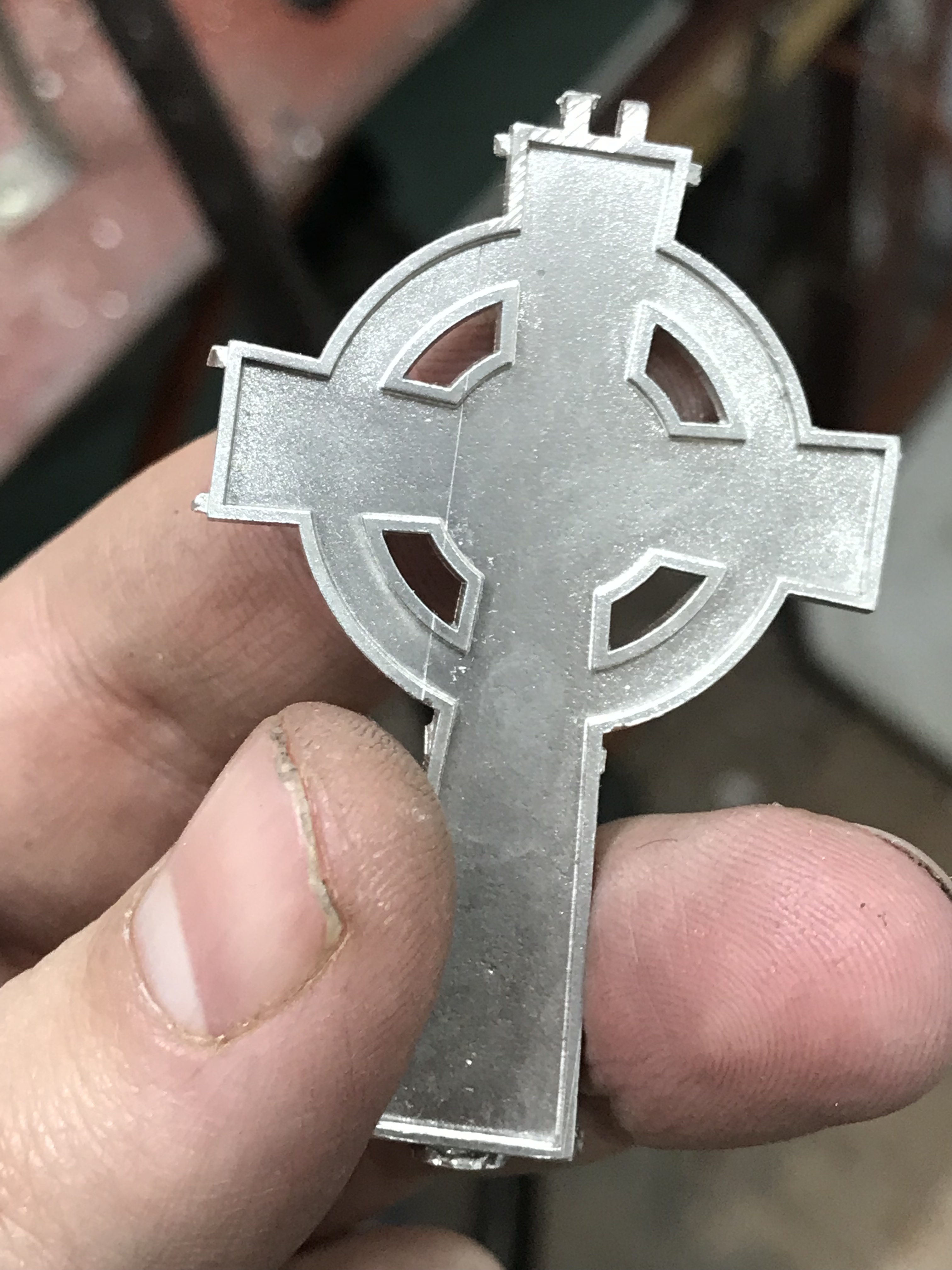

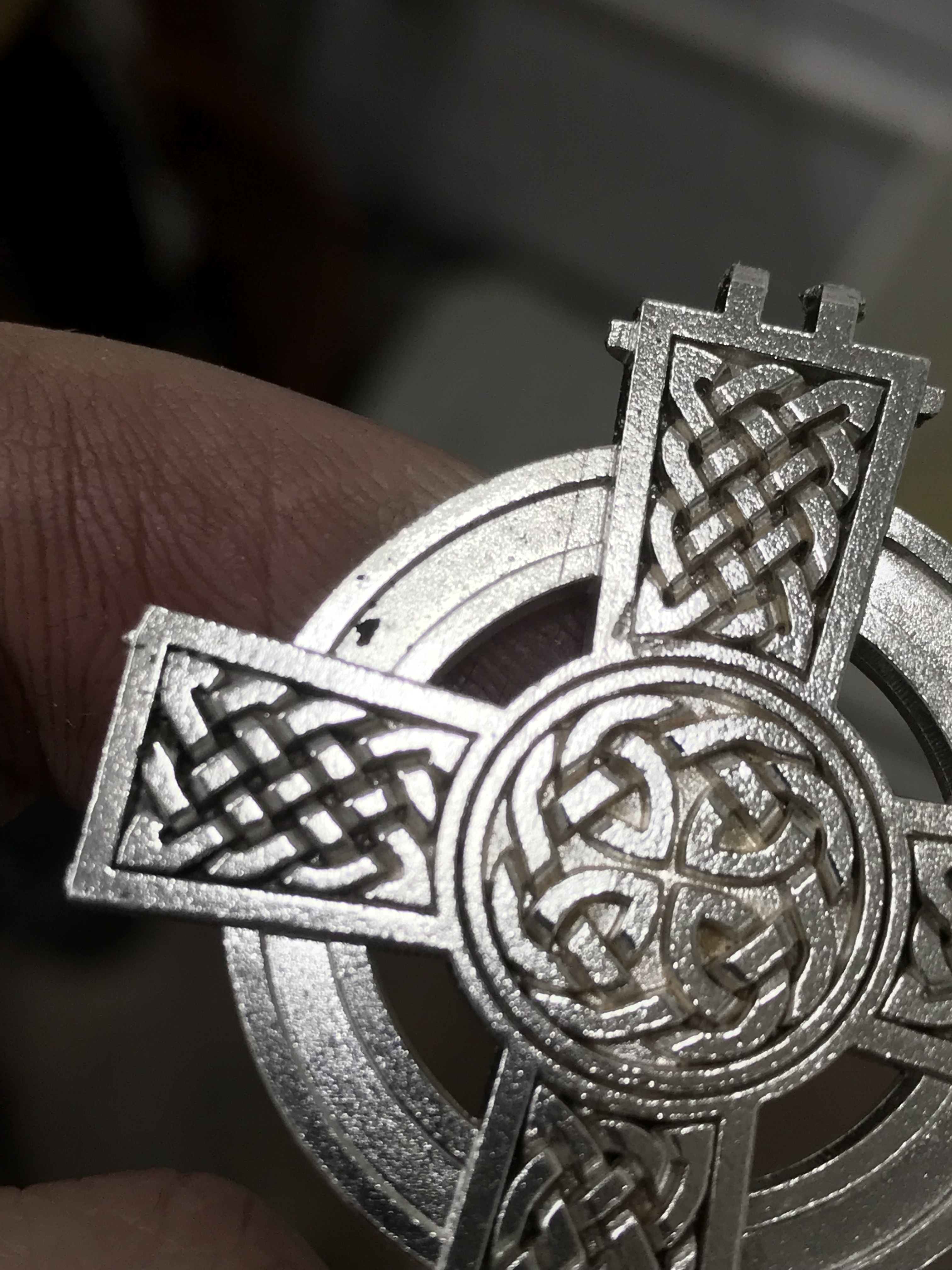

Здравствуйте коллеги. Есть такой вопрос уже не первый раз замечаю вот такой брак . Из за чего он может быть и как его лечить ?
Хочу познать все. Анна
Пользователь
Регистрация: 10.03.2012
Откуда: Пенза

Сообщений: 1337
В друзьях у: 6
Голосов: 104 / 0
Jewellir39,
Добрый день. По короткой стороне резать попробуйте
Пользователь
Регистрация: 15.08.2017
Откуда: Калининград

Сообщений: 106
В друзьях у: 0
Голосов: 1 / 0
ser58,
Добрый день. К сожалению не помогло.  Есть ещё ко всем вопросик. А так же хотел бы узнать. Часто слышу от вас всех резу текст по вектору. Это как. И торцевая обработка. Подскажите дураку. А то только вроде как подумал изучил стриж, появляются новые вопросы.

Продублировал вопросик. Так как в каждой теме своя активность.
Хочу познать все. Анна
