Прекрасные работы Роман!!!

Респект!!!

Мерси!

А вот и наша делегация добралась на летних каникулах до Эльбруса!

Ну вот и у меня есть станок....
Были небольшие технические проблемы, бракованная фреза и неправильно воткнутый шпиндель.
Но Дима и Максим всё быстро решили, за что им отдельный респект!

Нарезано уже с десяток колец, ну вот например надоевшая всем корона.


Думал, что будет сложно с управлением станком, оказалось станок прост как три копейки...
Думаю, что такое оборудование по нынешним временам должно быть в каждой ювелирной мастерской.

Торцы изделия коряво порезаны, похоже на биение фрезы или вибрация.
После литья монтировщики наверняка завернут в брак.

По-моему поддержек просто минимум было, вот и трепыхалось.

А какова цена станка со всеми приспособами, начиная от рамок, заканчивая бабкой?

Сикорски, кольцо не могло трепыхаться. Т.к. вначале делают круговую резку, а уж затем убирают материал внутри кольца. При таком раскладе хватает даже поддержек меньше 1 мм2 в сечении.

Может какая-то ошибка в программе или модели. Остальные торцы чистые же.

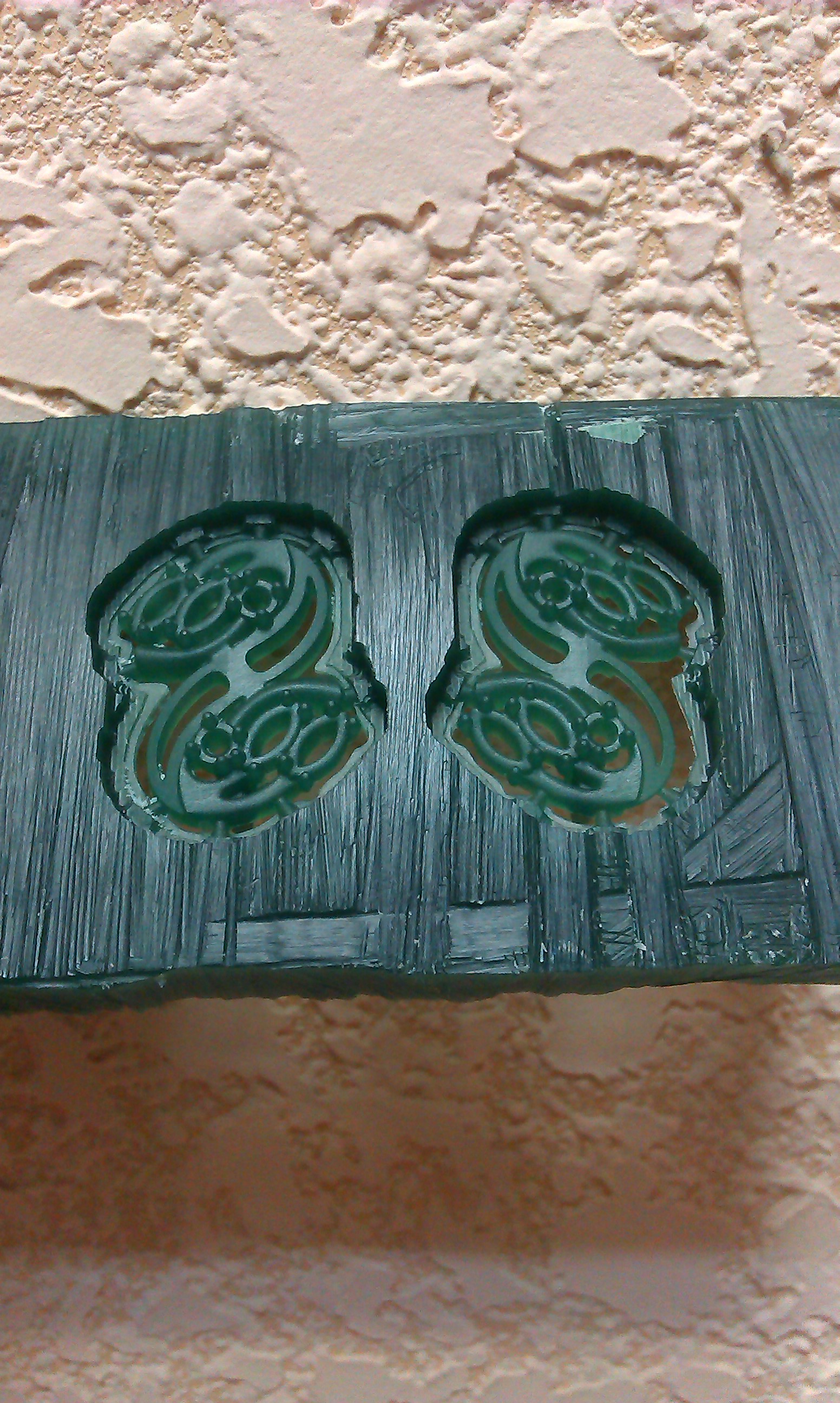

Потеряли серёжку. Попросили сделать.
За то время что она пилилась - можно было три кольца сделать.
Больше за такое браться не буду.

Обручалки.
Хоть кто то попросил сделать что то необычное!
До этого наделали всякой ерунды по обручалкам, стыдно выкладывать.

По поводу торцов - согласен полностью!
до ума довести в металле можно.Но должно же быть всё хорошо сразу....
Если не решу проблему, в понедельник позвоню производителю оборудования.
Думаю должны помочь.
Один день обучения конечно мало, много информации + волнение...
Может что то упустили.

Сикорски,
Извините, не обижайтесь, но пусть производитель ответит...

LordLucifer, вообще-то и на втором кольце в меньшей степени, но та же самая проблема с торцами. Такое чувство, что есть некая проблема с осью Z, при глубоких "занырах" идут ошибки по высоте позиционирования. Может это программная проблема. Вы в чем считаете пути для станка?

RP-design,
деск прото, управляющая мач 3.
Да может я просто балбес, всё таки всего неделю на станке работаю...

по короне не скажу, а вот по второй обручалке по идее все ясно. Там идет разные уровки по оси Z..и от каждой высоты идет разный угол от фрезы..поэтому и идет такая лесенка по бокам)там где поверхность ровная...и боковая часть ровная.это вощем нормально...)а вот в короне таких фокусов быть не должно..где то ошибка закралась)а на 2 обручалке и у меня также было:)и чем больше разница по оси Z, тем лесенка будет больше:)

Сталкивался с такой ситуацией на  этом станке после того как въехал шпинделем в датчик базирования, появилось биение на фезе, то есть при движении фрезы по плоскости ХУ "шкура" оставалась в пределах дозволенного  при движении фрезы по Z это биение проявлялось в полной степени, оставались следы на торцах. Далее, полностью отказался от китайских фрез онозаходных, те которые шли в комплекте со станком. Я их использовал для черновой, вызывали неимоверное биение по заготовке и её вибрацию. Если пользуюсь однозаходной то той, которая предназначена для резки акрила. Далее, Товарищ из Одессы посоветовал оставлять "шкуру" после черновой 0.2 мм.-0.25, и Вам советую.
Ну очень мне кажется что бьет черновая фреза. Хотя великое ХЗ всегда присутствует с нами рядом.

Чтож там такого сложного? и почему так долго и сколько по времени пилилась ?

А зря, как раз пока пилится и можно делать другую работу.

Янис,
Чистовые получились по 1 ч 45 мин х 2, так как две стороны
+ черновые. Как минимум два кольца за это время, а тои три можно сделать.
Заказов накопили много уже всё нарисовано, а станок пилит медленно.

Rom,
Вы это я так понял про припуск?
Я тоже на него грешу...
Попробую завтра перепилить.
Фото выложу.

Rom,
Фрезу пока сломал одну - 1 мм. И бракованная 2 мм, для снятия с размера попалась - поменяли.
Подскажите пожалуйста какими фрезами пользуетесь.
Я тоже понимаю, что от дешёвых фрез качество трудно добиться.
