LVVj,
я не пользую черновую. Наверно, потому что не умею.
Пытаюсь потихоньку осваивать свой FlipFlop... (Да, он похож на Моделмастеровский и я не называю его никак иначе.. Правда до Вашего уровня еще далеко, но я двигаюсь..)..
А заглубляюсь сколько позволяет режущая кромка шурупа, если не хватает- режу спиралкой. Плохо, что обороты высокие приходится ставить..
Как-то так;)

Ну по порядку:
LVVj, все крепления поворотки и задней бабки при желании отъюстировать можно.
Они закреплены на болтах. Но для этого нужно время. А так как мы станок отдаём заказчику уже отъюстированный, то раскручивать крепления поворотки и бабки не рекомендуем. Юстировка не такой уж простой процесс.
bazzl, задача выявить недостатки у нас не стояла, поэтому в кратце о приемуществах:
- большее поле обработки по всем осям
- гибкие муфты на осях (облегчают работу шагового двигателя)
- дополнительно на ходовых винтах исспользуются радиально-упорные подшипники (недают люфтить винту, облегчают нагрузку на вал ШД).
- линейные подшипники в монолитном корпусе (обеспечивают паралельность движения по направляющим без закусываний).
- задняя бабка (позволяет обрабатывать нестандартные заготовки, обеспечивает прижим).

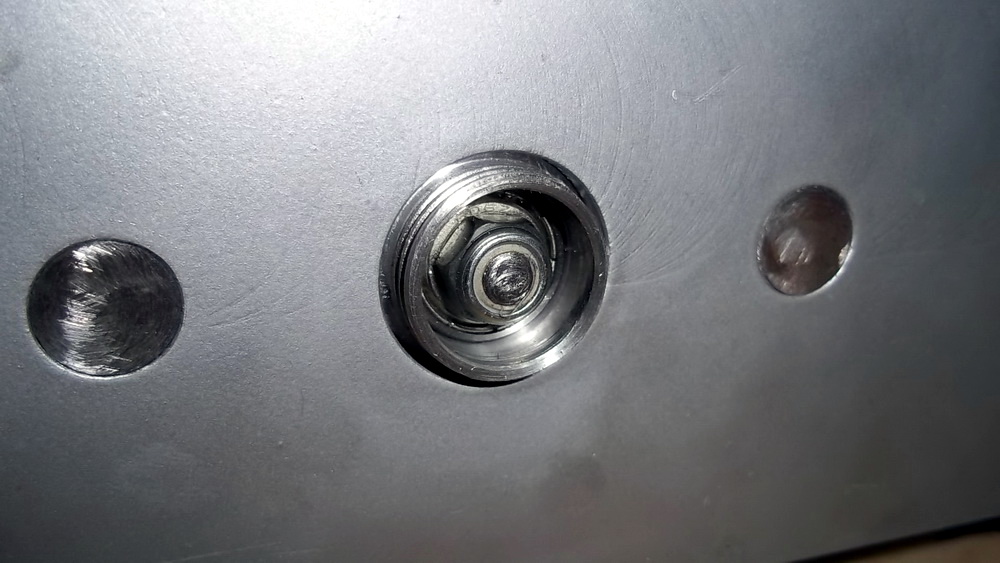

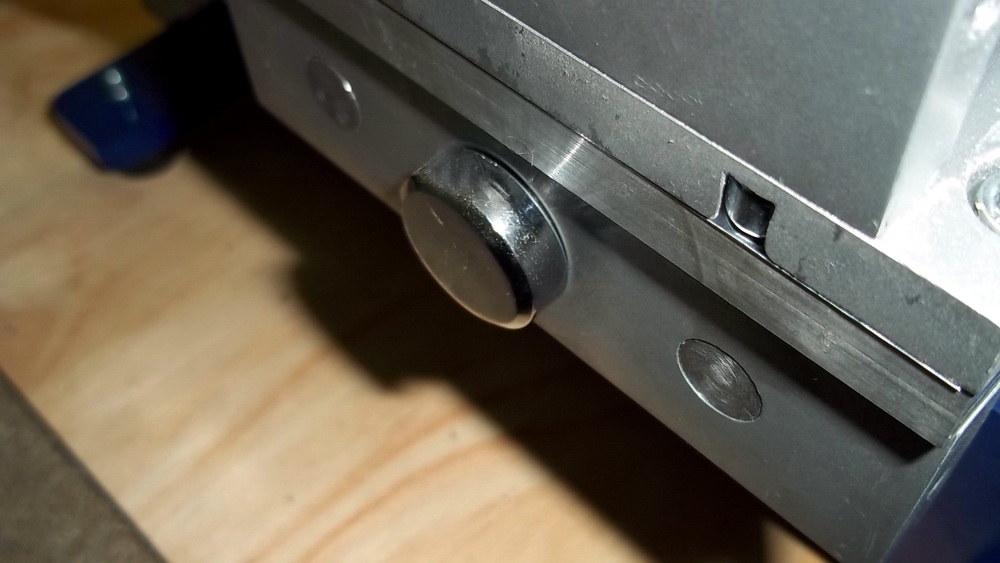

По поводу радиально-упорных подшипников.

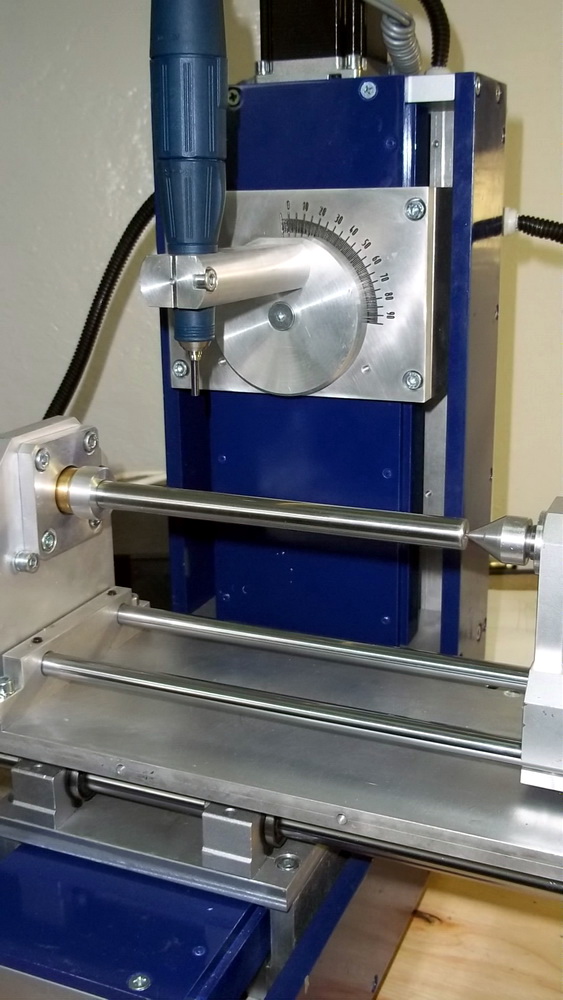

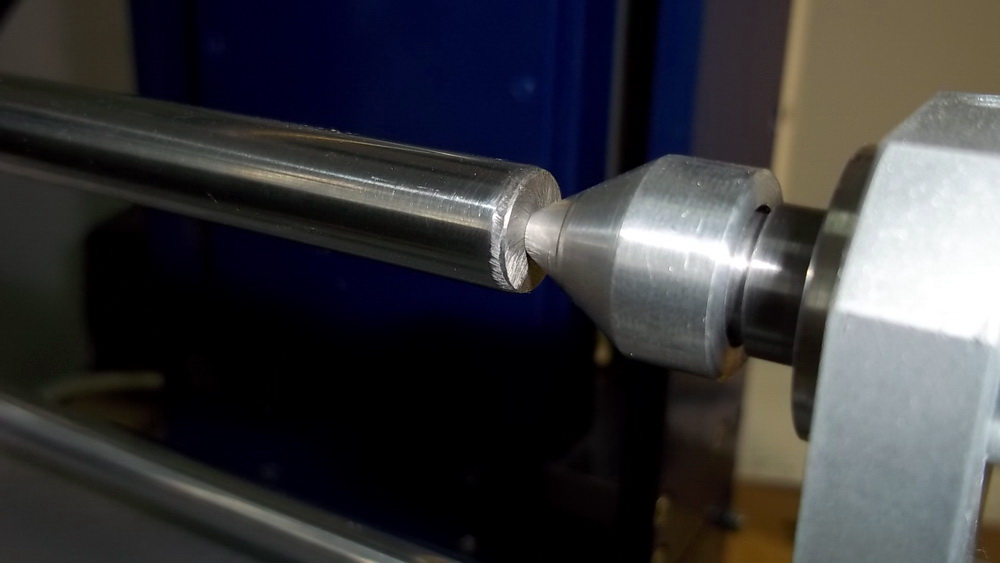

По поводу погрешности задней бабки:
Погрешность составляет - 0.25мм из-за резьбы притягивающего конуса.

Фото линейных подшипников и гибких муфт были выложенны в постах выше.

В дальнейшем планируем модернизировать поворотку и изменить крепление шпинделя.

С уважением, Дмитрий.

это, наверное, опечатка? наверное, 0.025мм?

Ценр оси "бабки" выставлен в ноль.
Но при притягивании винтом происходит его движение, оно уже даёт погрешность которая составляет 0.25 мм.
Конус "бабки" стоит на независимом подшипнике, на который не влияют эти отклонения.
Т.е. простыми словами:
Погрешность движения винта "задней бабки" не влияет на качество фрезеровки.

В ближайшее время открою канал на "youtube", там будет видео как всё происходит и какой итог из этого получаем.

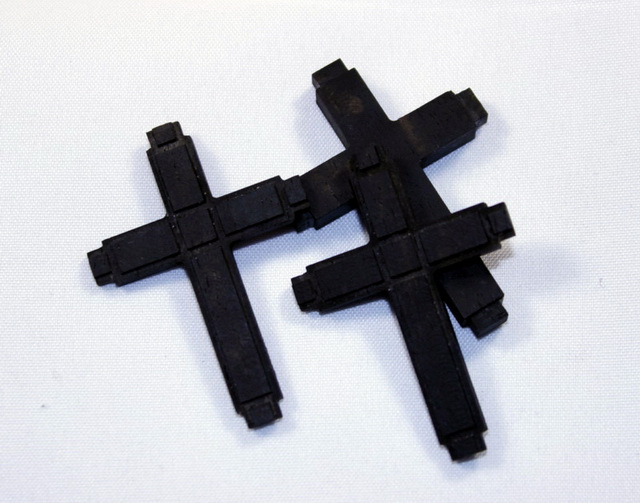

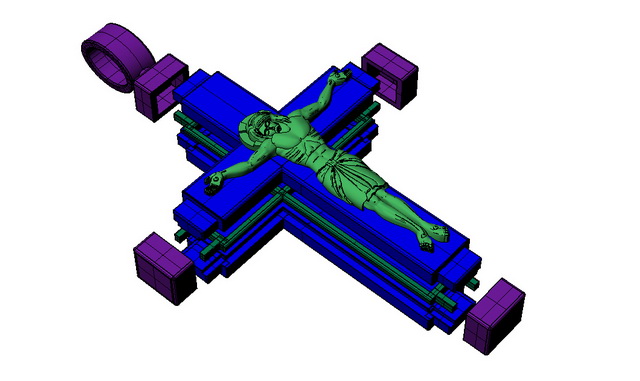

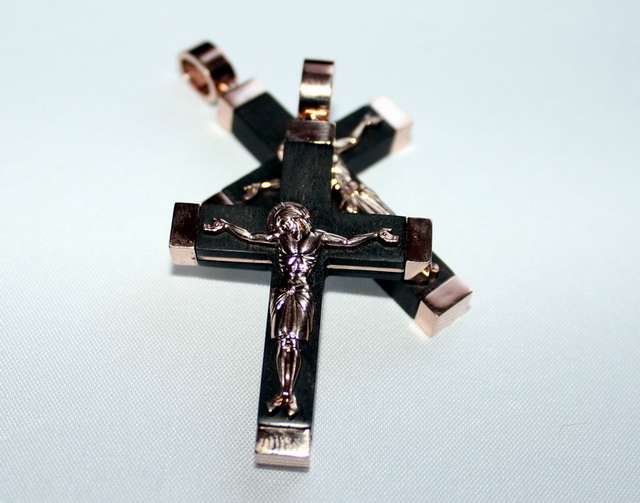

Работы выполненные на первых моделях станков.
Материал для фрезеровки - эбеновое дерево.

А после транспортировки  юстировать надо, всё равно что то же может сбиться?
Знаю, я наши транспортные компании...

Кстати, кому нибудь в Россию уже доставили?
С таможней проблем не было?

Любая доставка в Россию рассматривается индивидуально.
С доставкой проблем нет, ничего не сбивается, упаковка предостерегает от подобных ситуаций.
Сейчас готовим развёрнутое руководство по юстировке станка.
Потому как у пользователей есть в нём заинтересованность.

А можно мануал ?

Руководство пользователя по станку WM-1400 идёт в комплекте со станком.В электронном виде его мы не распространяем.
Руководство по юстировке станка как дополнение, будет прилагаться пользователям станков в дальнейшем и будет отправленно всем пользователям приобревшим оборудование раннее.



На фото краткое руководство пользователя по работе со станком и стратегиям.

А почему ? Ведь это было бы совсем не плохо ознакомиться со станком так сказать изнутри.По моему даже в рекламных целях

Для ознакомления со станком могу предложить PDF файл в котором есть и характеристики станка и описание его возможностей.
Руководство пользователя - это уже немного другая информация.

Для ознакомления со станком изнутри - создана как раз эта тема.
Здесь есть и фото станка внутри и работы выполненные на станке и вопросы-ответы.

 PDF файл для ознакомления со станком WM-1400 предлагаю для скачивания.

Да было бы здорово скиньте PDF файл  на eshuler@bk.ru  за ранее спасибо

Оп пардон не разглядел

Но всё равно не информативно

Какую бы Вы хотели видеть информацию в презентационном буклете?

Часть покупателей, приобретая станок впервые не имеют ни малейшего понятия о 3d дизайне и фрезеровке. Вот и опишите не только сухие цифры, а весь путь от создания модели до последующей фрезеровки. Что бы человек мог составить полное представление о процессе и целесобразности приобретения оборудования. Если правильно преподнести подобную информацию, количество желающих приобрести станок может сильно увеличится. Сам прежде приобрести Стриж, из за недостатка информации, долго метался между "Быть или не быть".

И не мешал бы видео файл. Но все-же наибольшей информативностью обладает мануал. Я думаю что там нет ни какой тайны и рано или поздно он в любом случае появиться на просторах интернета.

3D дизайн и фрезеровка скомпоновать в одном мануале возможно только для GemVision, так как они производят и програмное обеспечение, так и станки, которые исспользуют это програмное обеспечение.
Писать руководство пользователя по DeskProto, Mach, RhinoCam - нет смысла, потому как они и так уже очень граммотно расписаны. Руководства по моделированию в 3Д пакетах тоже уже давно есть и у всех.

Видео работы станка на следующей неделе появиться на канале в YouTube.
Обучающие видеоматериалы для пользователей станков - тоже неплохая идея, но над её воплощением ещё нужно немало потрудиться.

Возможно такое что в ближайшие год-полтора, в Харькове будут организованы курсы по ювелирному 3Д моделированию и работе на оборудовании для прототипирования.
Возможно это облегчит многим понимание процесса 3Д.
