Пользователь
Регистрация: 06.02.2009 Откуда: Одесса Сообщений: 815 В друзьях у: 3 Голосов: 182 / 11 |
Добавлено: 04.03.2014 15:09:36

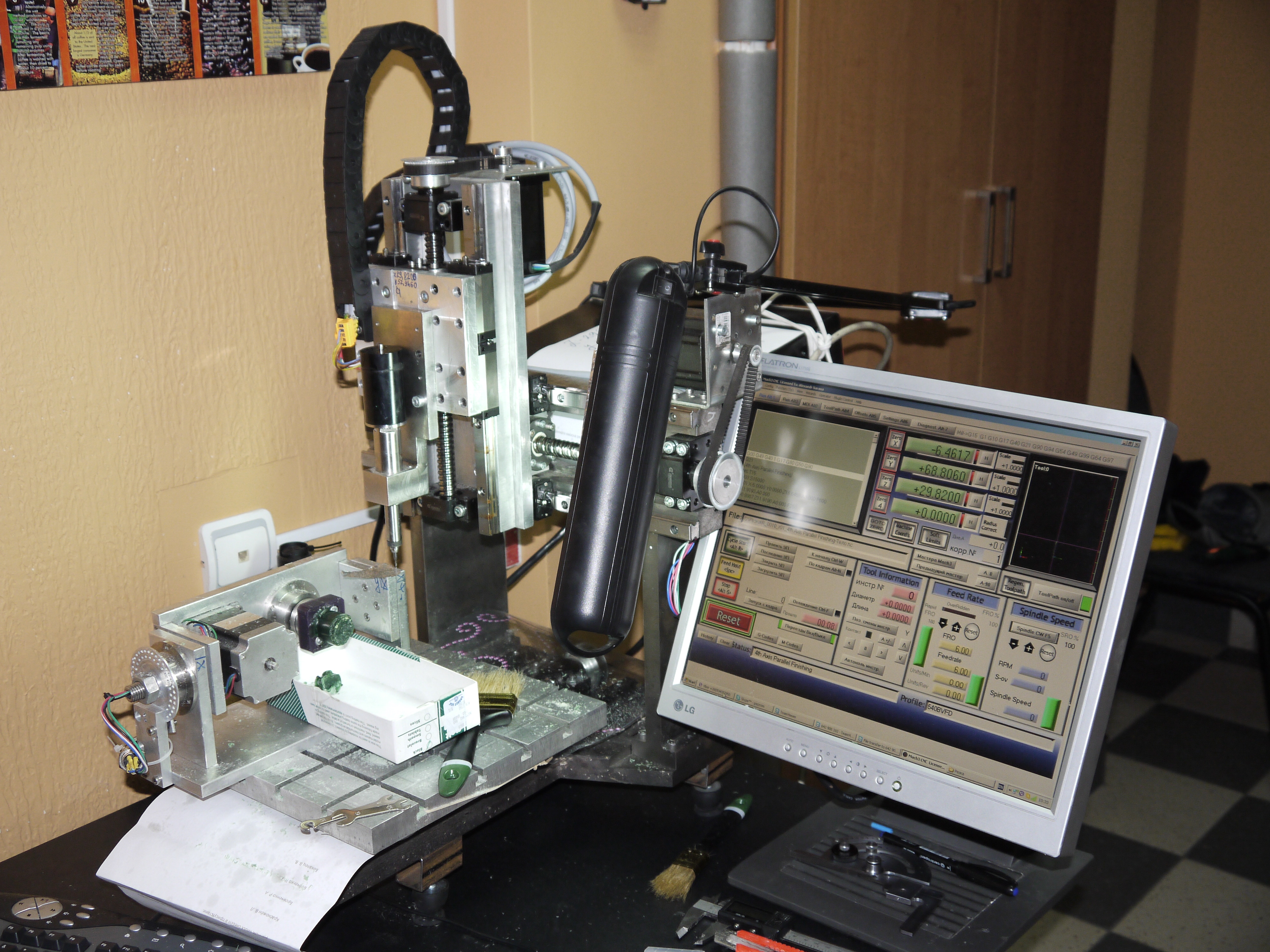

Представляю на суд публике новый проект станочка. Станина чугун, примерный вес 40 кг. Зона обработки 250*250*100мм.
Развернуть ⇓
Изменено:
- 04.03.2014 15:29:20
|
|
Offline  |
 |
|
Пользователь
Регистрация: 06.02.2009 Откуда: Одесса Сообщений: 815 В друзьях у: 3 Голосов: 182 / 11 |
Добавлено: 07.06.2014 19:00:16
2 варианта установки поворотной оси и один из вариантов оснастки.
|
|
Offline |
|
|
Пользователь
Регистрация: 09.01.2012 Сообщений: 193 В друзьях у: 1 Голосов: 16 / 0 |
Добавлено: 07.06.2014 21:34:07
 |
|
Offline |
|
|
Пользователь
Регистрация: 26.03.2008 Сообщений: 146 В друзьях у: 0 Голосов: 0 / 0 |
Добавлено: 10.06.2014 11:56:12
Dmitry, напишите когда юстированием займетесь.
Изменено:
- 10.06.2014 11:56:30
|
|
Offline |
|
|
Пользователь
Регистрация: 06.02.2009 Откуда: Одесса Сообщений: 815 В друзьях у: 3 Голосов: 182 / 11 |
Добавлено: 09.07.2014 20:49:37

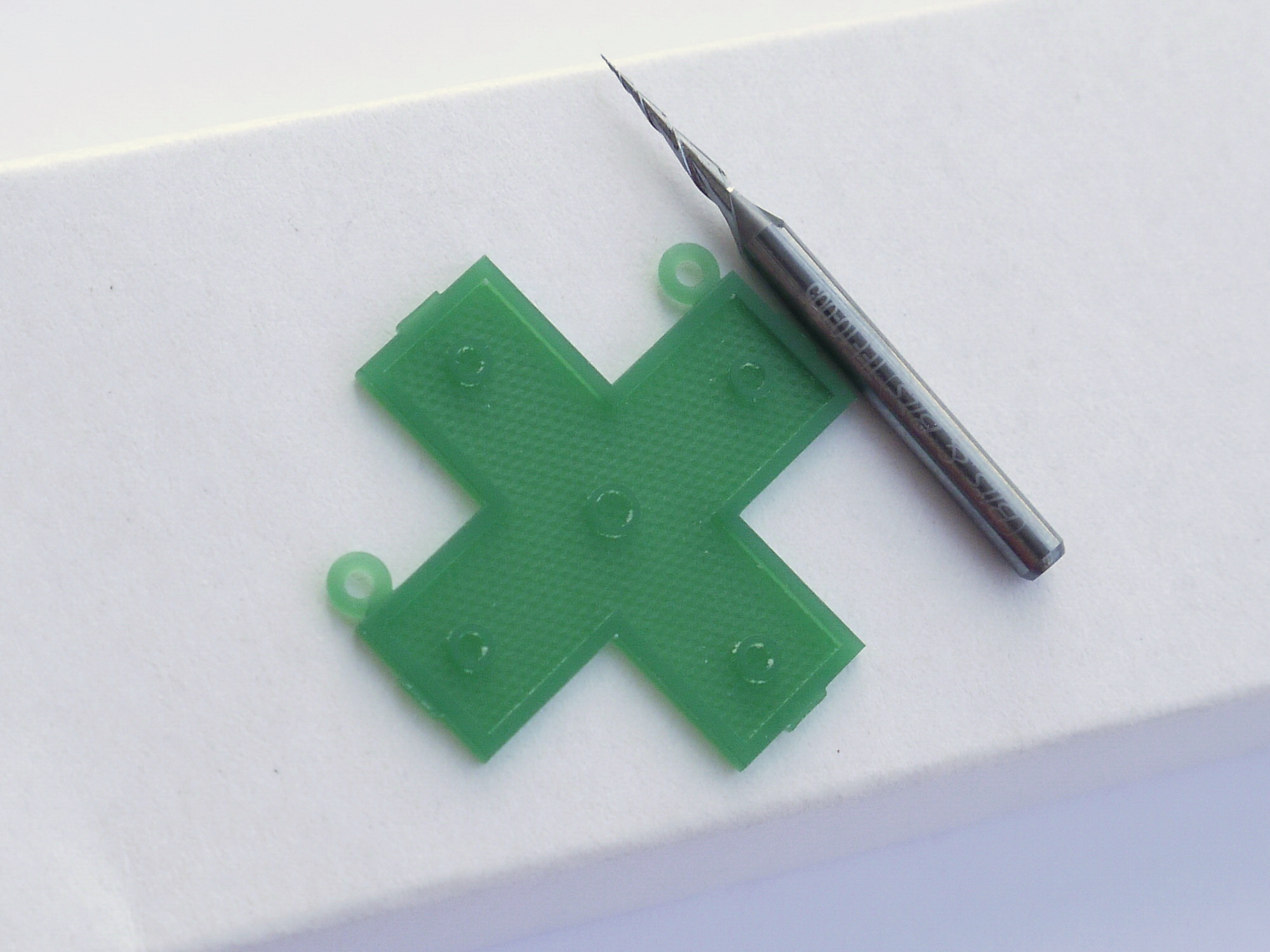

Первая работа выполненная на новом станке. Привод ШД, фреза битс-битс 15г, с шариком на носу 0.127, шаг 0.025мм, подача 650 мм/мин, время фрезеровки 1 час, без полива. Продолжение будет....
|
|
Offline |
|
|
Пользователь
Регистрация: 09.04.2014 Откуда: Минск Сообщений: 101 В друзьях у: 0 Голосов: 8 / 1 |
Добавлено: 09.07.2014 23:32:11
|
||
|
Offline |
|
|
Пользователь
Регистрация: 01.03.2010 Откуда: Саратов Сообщений: 98 В друзьях у: 0 Голосов: 3 / 0 |
Добавлено: 10.07.2014 17:00:01
Dmitry,
У вас с 5ю осями какие нибудь продвижения есть, вы датчик уже какой нибудь смастерили для поиска нулей 5й координаты. Спрашиваю не просто так, думаю в будущем тоже станок с 5ю осями собирать поэтому не могу определиться стоит делать конструкцию как у magic j5 или с как у вас. |
|
Offline |
|
|
Пользователь
Регистрация: 06.02.2009 Откуда: Одесса Сообщений: 815 В друзьях у: 3 Голосов: 182 / 11 |
Добавлено: 10.07.2014 23:23:50
oxidrot,
скоро будут показательные выступления. |
|
Offline |
|
|
Пользователь
Регистрация: 06.02.2009 Откуда: Одесса Сообщений: 815 В друзьях у: 3 Голосов: 182 / 11 |
Добавлено: 03.08.2014 17:38:54

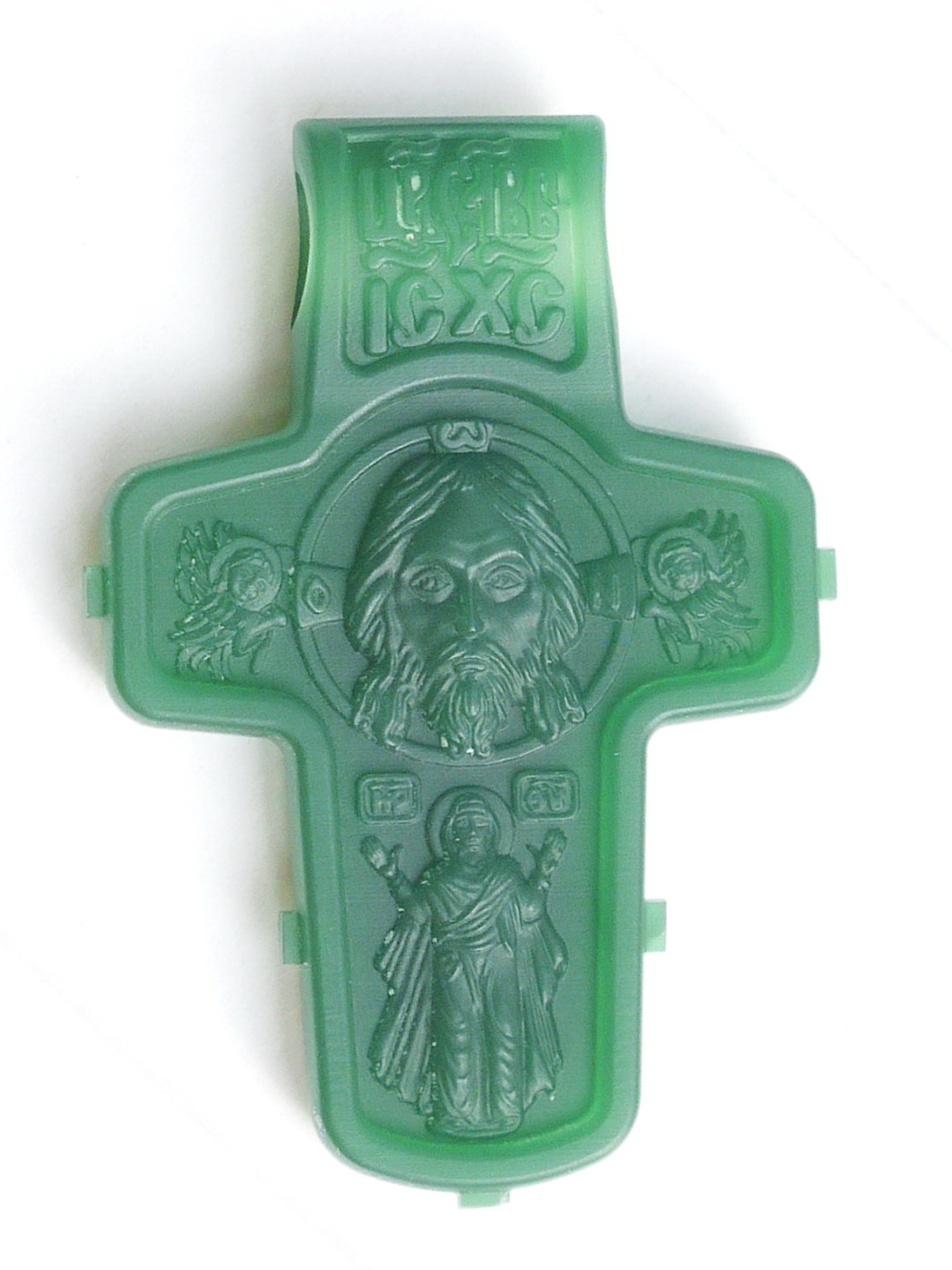

Первый станок отбыл клиенту. Надеюсь скоро покажет свои достижения. А пока очередная работа. Общее время обработки 6 часов фрезой которая на фото, шаг 0.02мм, подача 700 мм/мин
|
|
Offline |
|
|
Пользователь
Регистрация: 09.04.2014 Откуда: Минск Сообщений: 101 В друзьях у: 0 Голосов: 8 / 1 |
Добавлено: 03.08.2014 20:47:18
Dmitry, разница между ШД и серво чувствуется?
|
|
Offline |
|
|
Пользователь
Регистрация: 06.02.2009 Откуда: Одесса Сообщений: 815 В друзьях у: 3 Голосов: 182 / 11 |
Добавлено: 03.08.2014 21:27:24
пока только в том что серво работают одинаково плавно и гладко на всех скоростях. Но на станке с ШД стоят более качественные направляющие. Так что может этим и выровнялась разница. А так визуально одинаково.
|
|
Offline |
|
|
Пользователь
Регистрация: 14.12.2010 Сообщений: 88 В друзьях у: 0 Голосов: 3 / 2 |
Добавлено: 16.09.2014 09:46:43
Пишу в теме Дмитрия

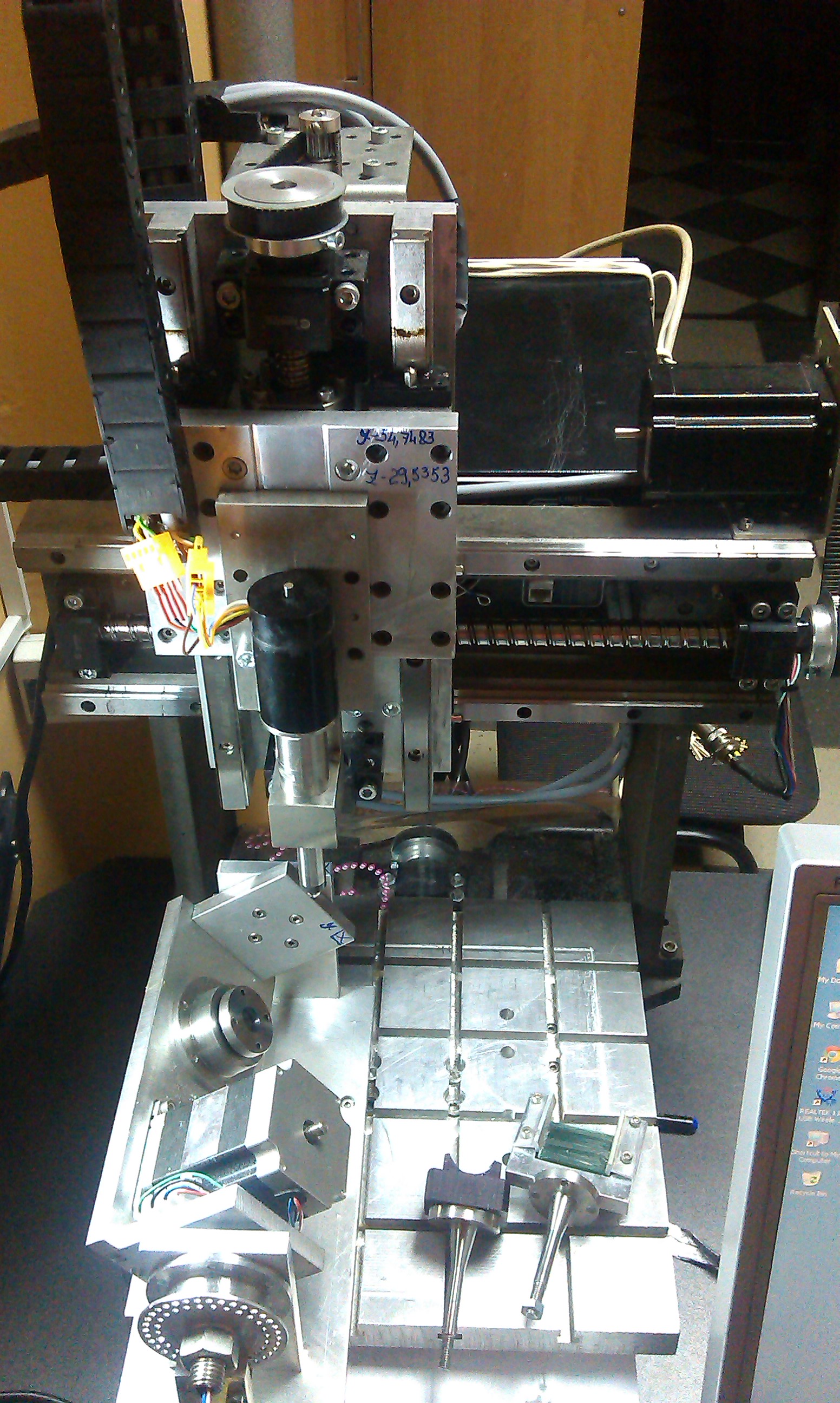

 Заработала машина: 4+1 Axis Спасибо единомышленникам , LVVj, Артём Литвинов. |
|
Offline |
|
|
Пользователь
Регистрация: 14.12.2010 Сообщений: 88 В друзьях у: 0 Голосов: 3 / 2 |
Добавлено: 16.09.2014 09:49:54

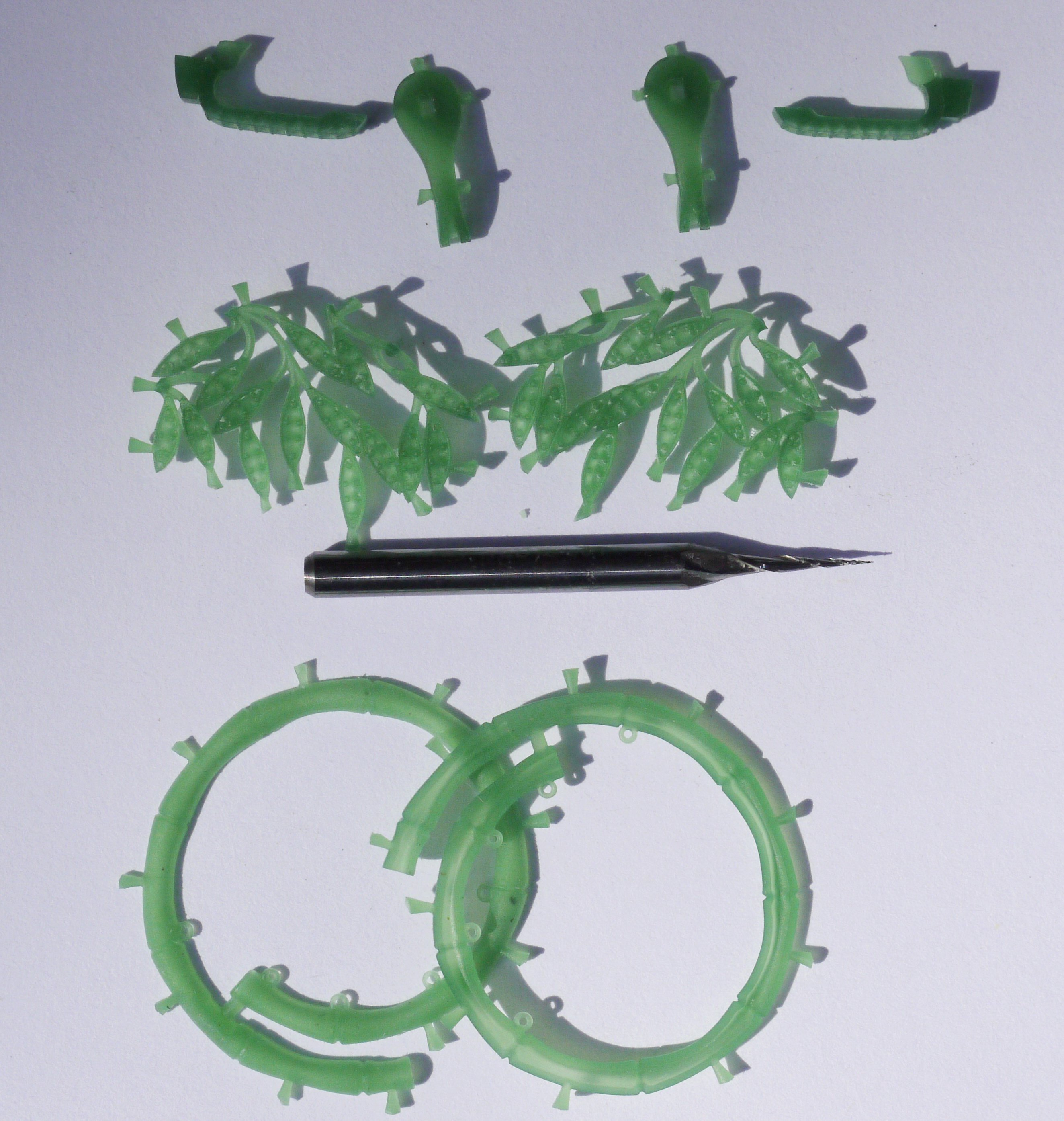

Этапы резки, можно было бы и больше но не все дают добро на опубликование фото:
    Размер большого креста 43 мм. |
|
Offline |
|
|
Пользователь
Регистрация: 14.12.2010 Сообщений: 88 В друзьях у: 0 Голосов: 3 / 2 |
Добавлено: 20.09.2014 21:06:35

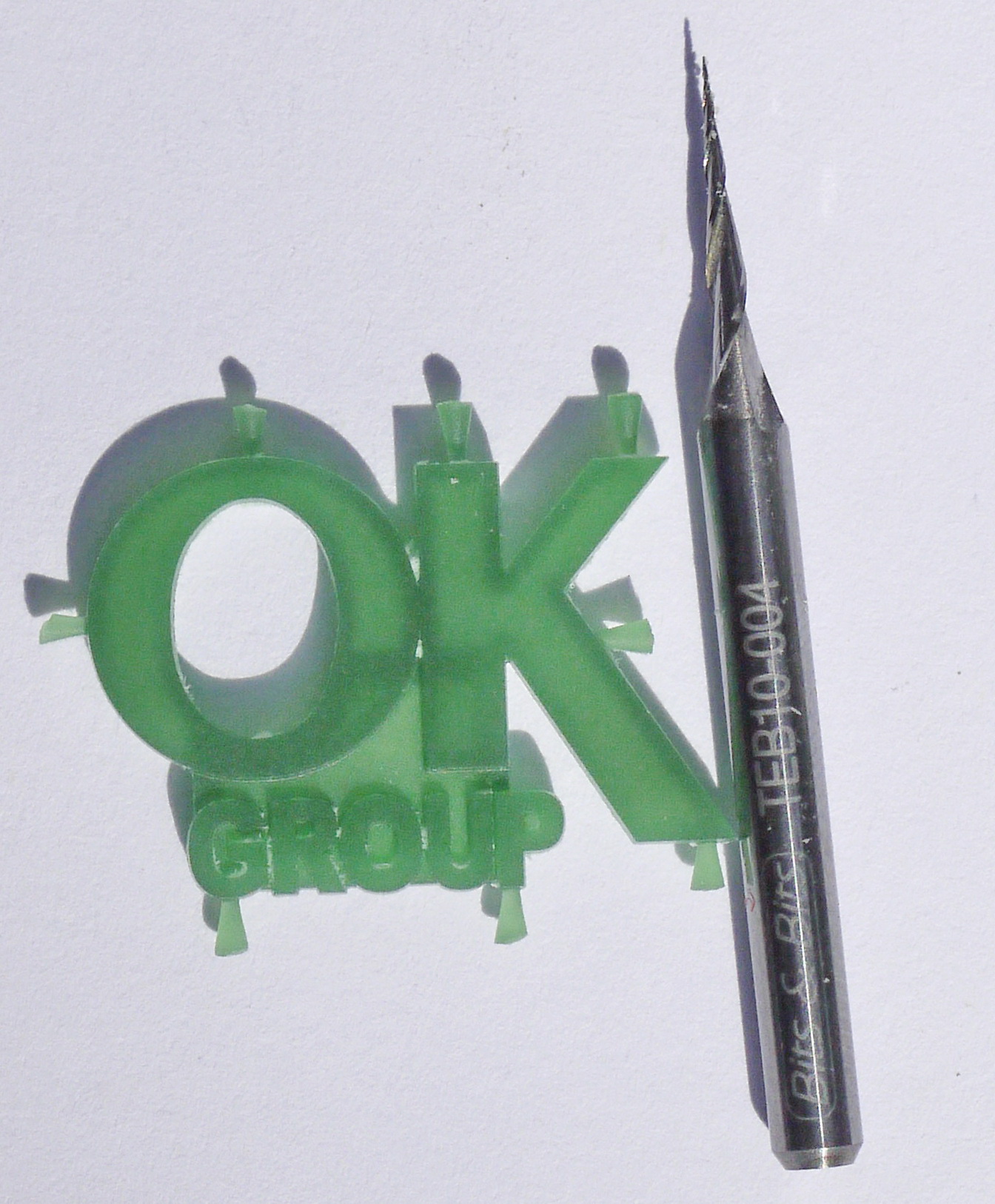

 В продолжении: Фото не на должном уровне. Толщины в разных восковках от 0,3 до... как будут лить-загадка. Заказали-вырезано.   Толщина букв 0,5 мм.
Изменено:
- 20.09.2014 21:07:39
|
|
Offline |
|
|
Пользователь
Регистрация: 06.02.2009 Откуда: Одесса Сообщений: 815 В друзьях у: 3 Голосов: 182 / 11 |
Добавлено: 12.10.2014 17:12:40
Видео демонстрирующее точность поворотной оси
|
|
Offline |
|
|
Пользователь
Регистрация: 06.02.2009 Откуда: Одесса Сообщений: 815 В друзьях у: 3 Голосов: 182 / 11 |
Добавлено: 12.10.2014 17:43:37
фрагмент обработки на поворотной оси
|
|
Offline |
|
|
Пользователь
Регистрация: 12.10.2007 Сообщений: 4350 В друзьях у: 5 Голосов: 594 / 43 |
Добавлено: 12.10.2014 17:48:07
точность поворотки из этого видео как-то не проистекает(( то, что неточность после десятка оборотов не набегает - это, конечно, приятно...но чему эта неточность в сотых долях градуса равна - это непонятно
тут я бы на слово поверил безо всякого видео угловая скорость поворотки C очень радует, а какая скорость у поворотки B?
Изменено:
- 12.10.2014 17:49:29
я на всякий случай вруку взял обломок кирпича ©
|
|
Offline |
|
|
Пользователь
Регистрация: 06.02.2009 Откуда: Одесса Сообщений: 815 В друзьях у: 3 Голосов: 182 / 11 |
Добавлено: 12.10.2014 18:00:53
Потому и выложил видео а не просто циферки. Кому то этой точности достаточто а кому то нет. Проект не стоит на месте постоянно совершенствуется. Вносятся доработки исправляются ошибки. Об/мин не считал но на глаз видно что выше чем в поворотках с червячным приводом. На полной скорости практически ничего не фрезеруется. Удобно делать размеры колец.
|
|
Offline |
|
|
Пользователь
Регистрация: 06.02.2009 Откуда: Одесса Сообщений: 815 В друзьях у: 3 Голосов: 182 / 11 |
Добавлено: 12.10.2014 18:12:00

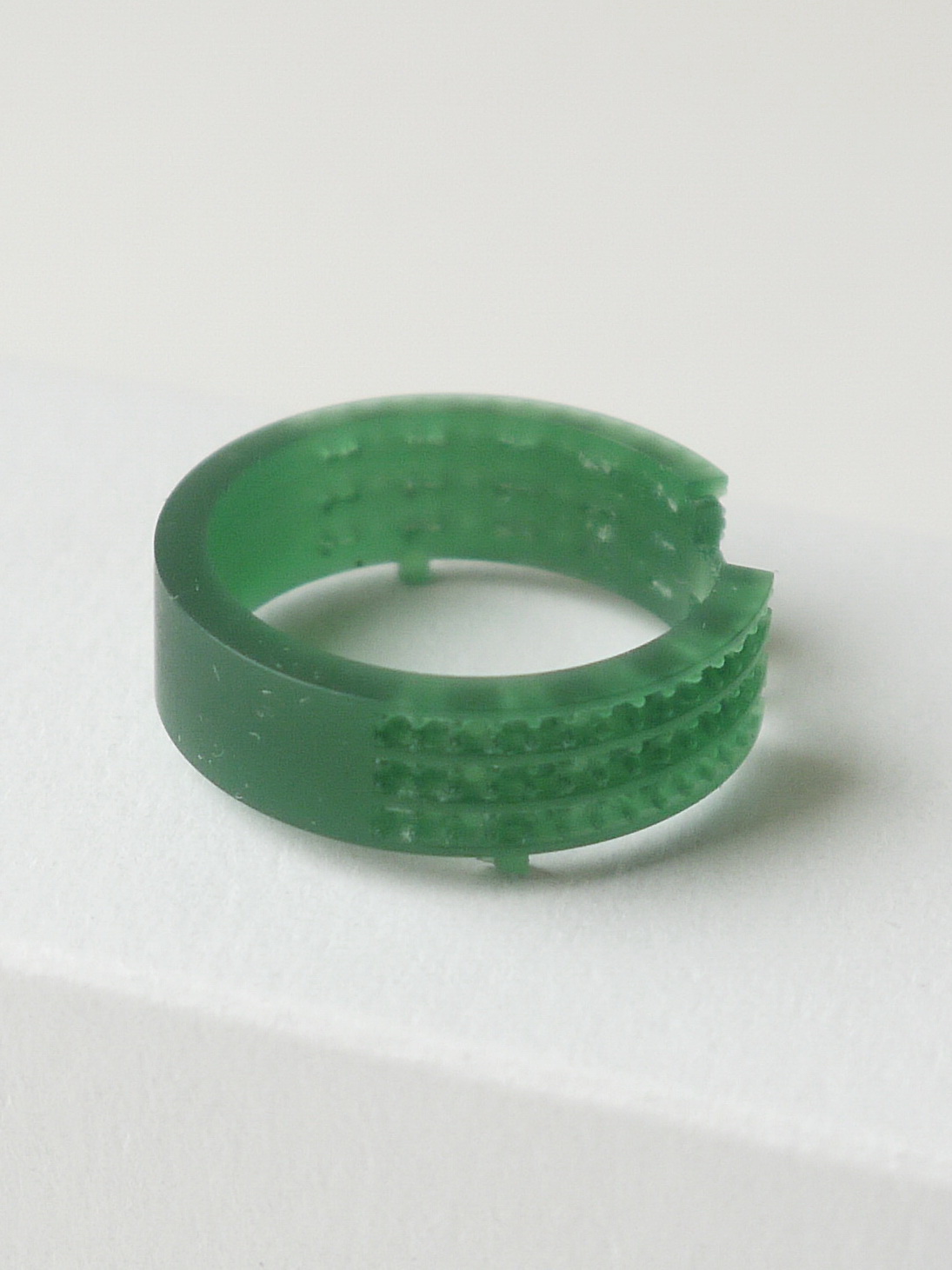

небольшая работка
|
|
Offline |
|
|
Пользователь
Регистрация: 12.10.2007 Сообщений: 4350 В друзьях у: 5 Голосов: 594 / 43 |
Добавлено: 12.10.2014 22:38:20
впрочем, угловые циферки почему-то станкостроителями умалчиваются....за неимением таковых, полагаю наверное
я на всякий случай вруку взял обломок кирпича ©
|
||
|
Offline |
|
|
Пользователь
Регистрация: 06.02.2009 Откуда: Одесса Сообщений: 815 В друзьях у: 3 Голосов: 182 / 11 |
Добавлено: 12.10.2014 23:26:06
bazzl,
такая схема не абсолютно точная но очень дешовая. И если не придираться к циферкам то очень даже жизнеспособна, на фото это видно и буду еще показывать. Раньше у меня была реализована поворотка прям на валу шаговика, некоторые смеялись, но все работало и выдавало вполне достойное качество. |
|
