Развернуть ⇓

Думаю магнитка.

В магнитной не нагартуется. В вибро наверное только поверхностный слой. Все изделие конструктивно останется мягким.

Вячеслав С.,
Нагартовать серебро 925 пробы можно выдержав час в муфеле при 300 градусах.Это называется искусственное старение.И там же дать спокойно с муфелем остыть.Вроде бы так.Кто знает,тот меня поправит.
..


Про медь....что рассказать.Шипы торчат-а тянуть надо.Ну значит надо чтоб шипы не торчали.Сворачиваем из проката меди (а можно и из серебра)кольцо,так что бы оно входило внутрь нашего растягиваемого кц.Делаем надфилем пропил вдоль медяхи под шипы и одеваем этот бутерброд на буратино.И тянем.Медь расширится и потянет серебро.Шипы же не коснутся расширяющихся лепестков буратины.
....
Но гораздо интереснее уменьшать рифлёные обручалки через мягкую отожженую медь.Она обволакивает внешний узор обручалки и не портит его,но кц сдавливается.Обойму из меди делал толщиной около миллиметра и шире обручалки,чтобы после уменьшения медяху можно былобы просто разорвать чтобы освободить обручалку.
С ув.

По старению конкретно для этих сплавов старение (,,  закалка") мож кому сгодится

Так надеюсь, что они тоже читают, может заставит задуматься на будущее.
Хотя бы новенькие.

А алмазная грань и насечка по бокам выживут?

Не знаю, у меня даже  изделия  999, после шариков не такие мягкие как до голтовки.

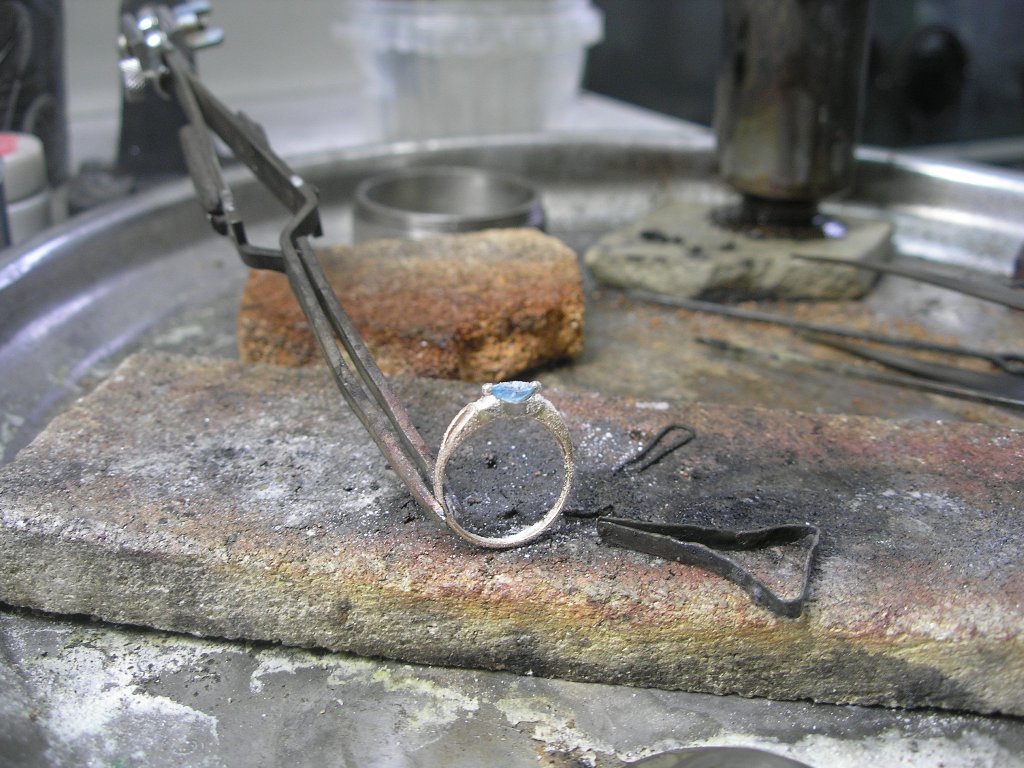

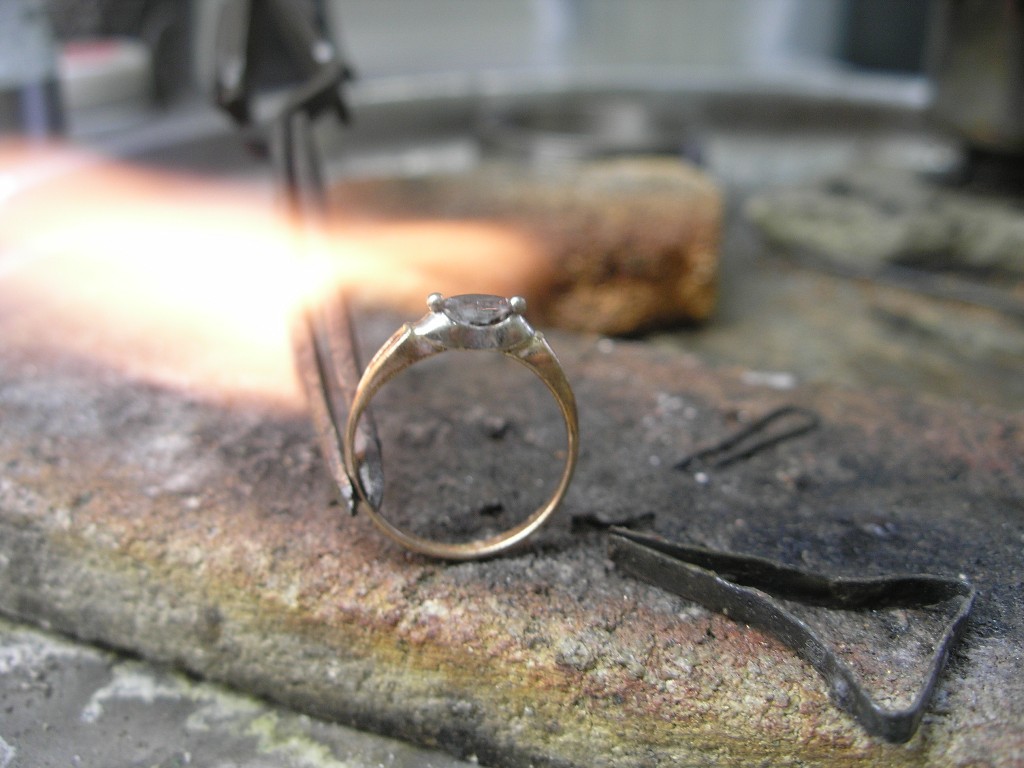

К стати да про отжиг крапанов, что бы не отломались. То же так делаю. Принесли кольцо в котором отломался камень. Нужно заменить. Перед раскрепкой отжигаю кольцо вместе с камнем, можно было сначала до ломать и и потом отжигать , без разницы:

флюс порошок борной кислоты

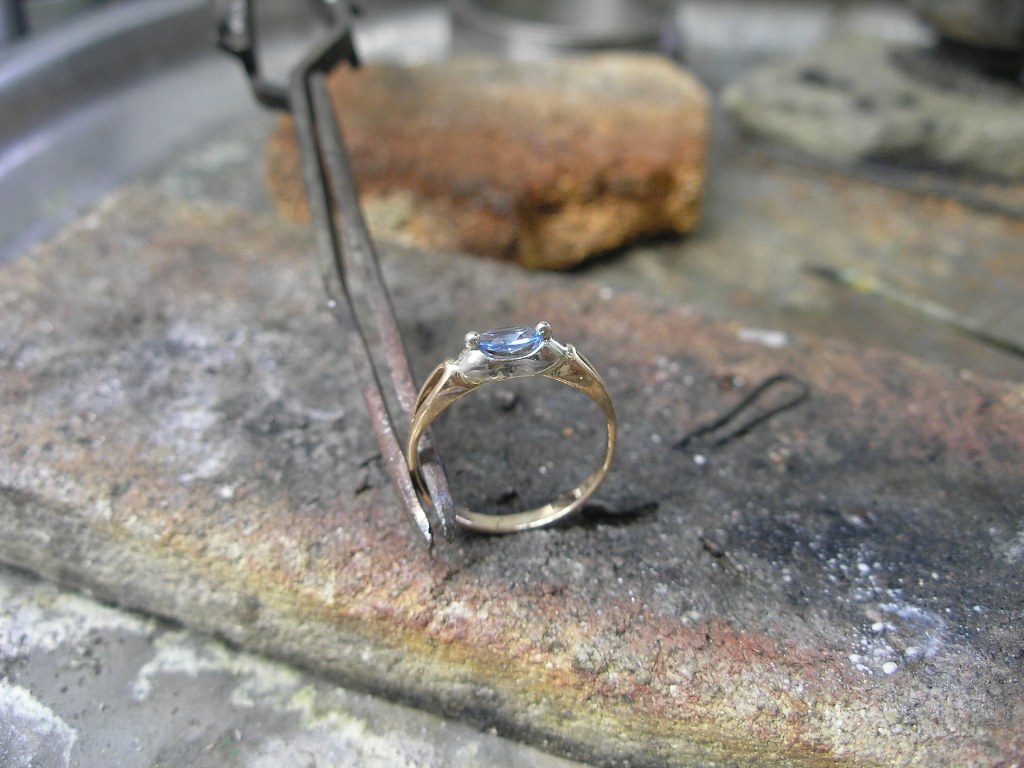

после отбела с новым камнем и без полировки (в данном случае не нужна)

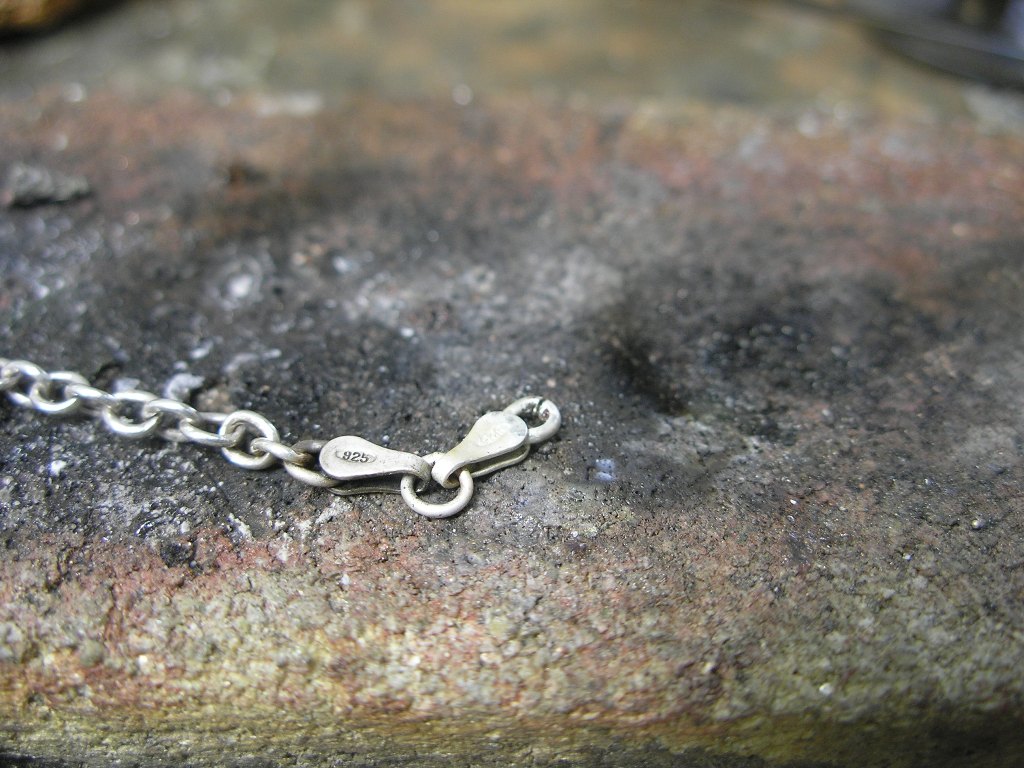

Поступаю следующим образом: будущее место пайки ещё целое звено пропаиваю

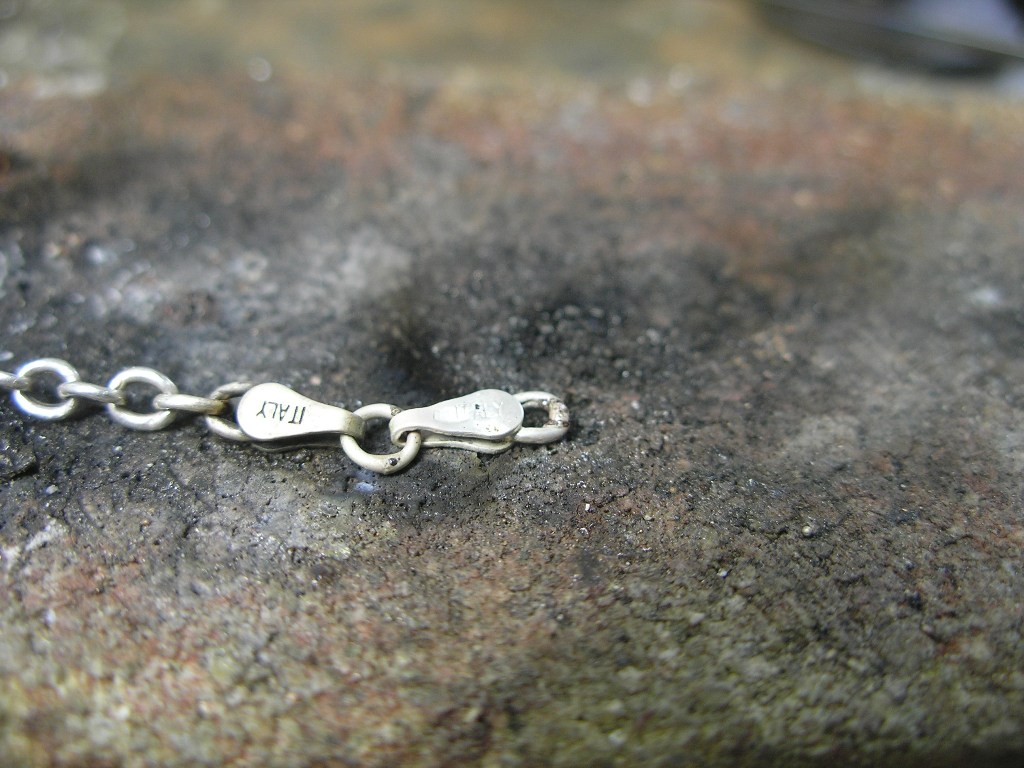

разрезаю лобзиком

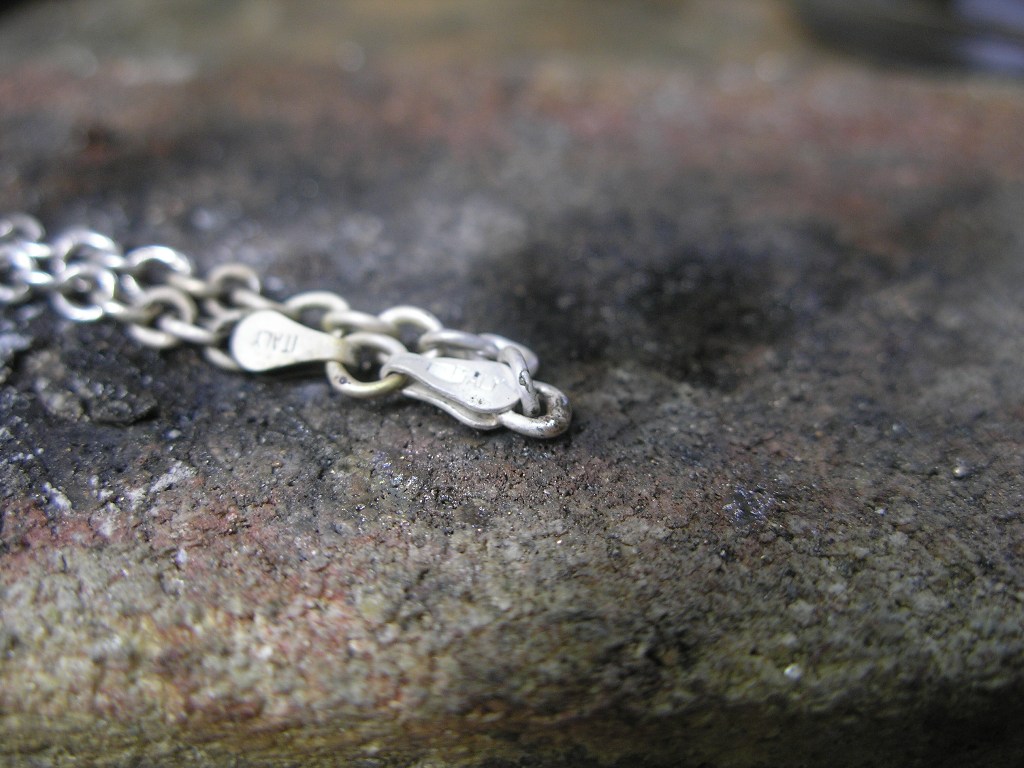

соединяю звенья и запаиваю



Может это и лишнее, но у меня так ловчее получается.
В этом случае была пустотелая серебряная цепь. Вот жмоты, даже серебряные изделия из фольги делают.

В качестве флюса для защиты изделия при пайке в воде или просто пайке (или отжиге) использую сухую борную кислоту и проблем с окислением нет. Обрабатывать приходится только шов.

И что, вода сухую борную не растворяет?

С начало прогреваю изделие, чтобы борка расплавилась потом всё остальные манипуляции.

понравилось с предварительным нанесением припоя, действительно в некоторых случаях так удобней будет, а на счет пустых , столько ..серебряных.. с покрытием сдают  и железные бывают , всякие коробейники продают ....
а в литье сдают , серебро , вроде чего там ковыряться, а в тигель  бросил, смотришь и повсплывали пучки , быстрей выкидывать, ничего святого нет))) уж серебро лепить начали.

Да! Плавил намедни лом серебра, мешаю кварцевой полочкой и чую что то постороннее - достал стальную цепь из сплава.

Спорить не буду, вам виднее. Галтовки и технологии разными бывают. А что за галтовка у вас?

trubotchist,


http://www.jportal.ru/forum/forum62/topic9892/message257360/ сам пробовал - все работает, но перестроиться   , так и паяю 50/50 с бурой   .

ну, тут кто как привык.... я для пайки покупаю флюорон, а в качестве бульона использую более жидкий аналог, технофлюкс. Вот в нем и паяю, когда надо камни не перегреть.

trubotchist,
Ничего из этого не пробовал, сравнивать не с чем.

У меня ее нет, к сожалению. Отдаю на галтовку. У меня работа в кг измеряется, так что галтовка нужна большая. Как они там галтуют хз, но жесткость изделий после нее чувствуется. Знаю что магнитка, иголки и шарики иногда нахожу застрявшие.

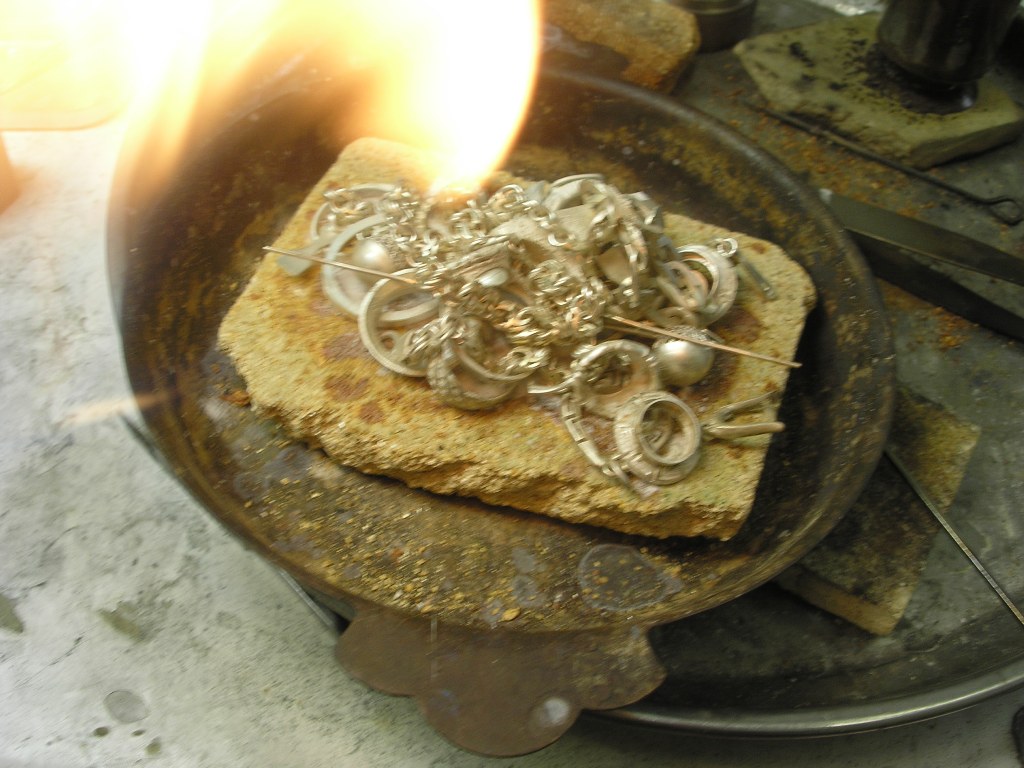

А что поправлять? Так и есть, только перед печкой поджариваю в борной кислоте без фанатизма не перегревая изделия:







Пробовал разные варианты и по температуре и по времени, но пока на данный момент остановился на этом.

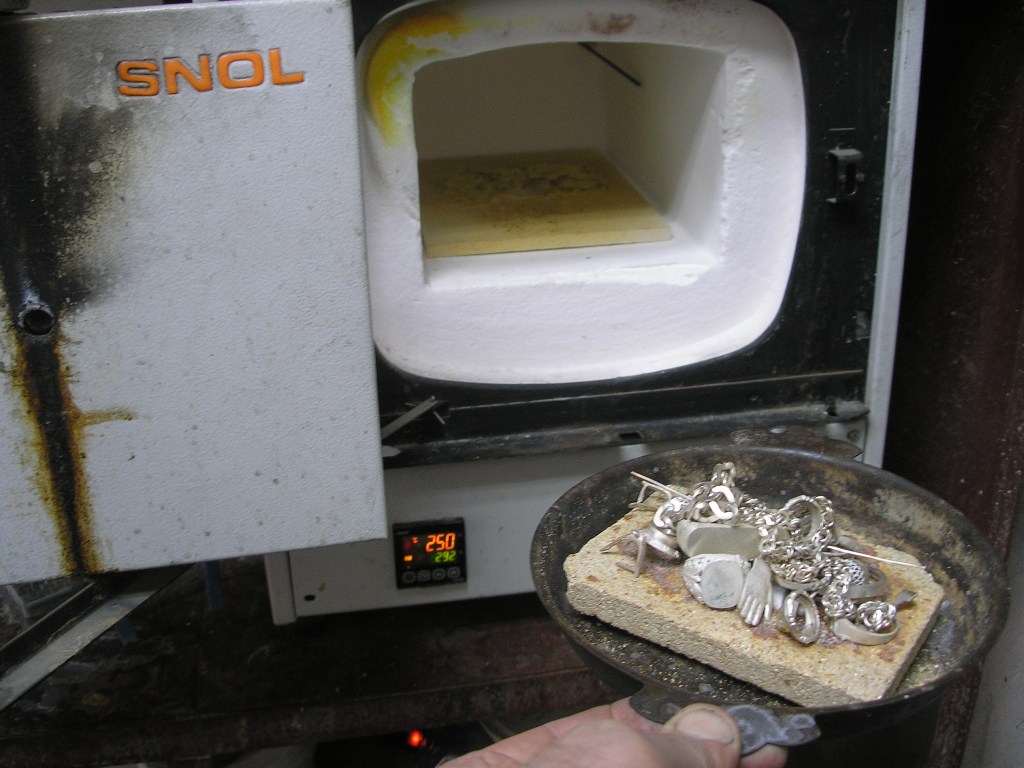

300 градусов 1 час, дальше остывает в печке 2-3 часа, узв. Серебро 925 пробы реально жёстче, примерно как золото 585.

Это хорошие флюсы, мне кажется лучше, чем сваренные просто из воды, буры и борной.
