http://www.minoru-hotta.jp/

почему то фотки не могу загрузить

http://www.youtube.com/watch?v=J96YR0I7Puk

А какая разница спекать или спаивать ?

Ну вообще то спекание это мокуме, диффузия металлов друг в друга и прочее, а пайка это просто пайка. Ведь есть разница удалить зуб у дантиста или выбить на улице. Результат один а стоимость разная. Макуме это труд, а пайка это просто пайка. Да и не получится при пайке красивый узор, так как припой видно может быть. Но могу и ошибаться. Я видел как макуме делают на кухне(у него там мастерская) у знакомого, сам не делал. Там правда пирог не очень большой но пайкой и не пахнет.

Aleksandr-kazan, я химик , а не ювелир. Извините  за незнание терминологии и неуважение к традициям.

Мокуме - диффузия металлов друг в друга то есть три слоя , при условии , что берутся 2 металла. При пайке получается что то подобное и разница лишь в составе промежуточного слоя.
Если же разница в температуре плавления металлов сильно различается , а в моем эксперименте это 1550 для палладия и 960 для серебра то тут не понятно паяю ли я палладий серебром или все же это мокуме. Ведь один металл уже жидкий , а второй нет и с первым не смешивается.

Как по мне, так лишь бы красиво было)))), нехай хоть оловом спаяют))))).

Интересно получается. Но долго, наверное, приходится все эти кусочки подгонять.

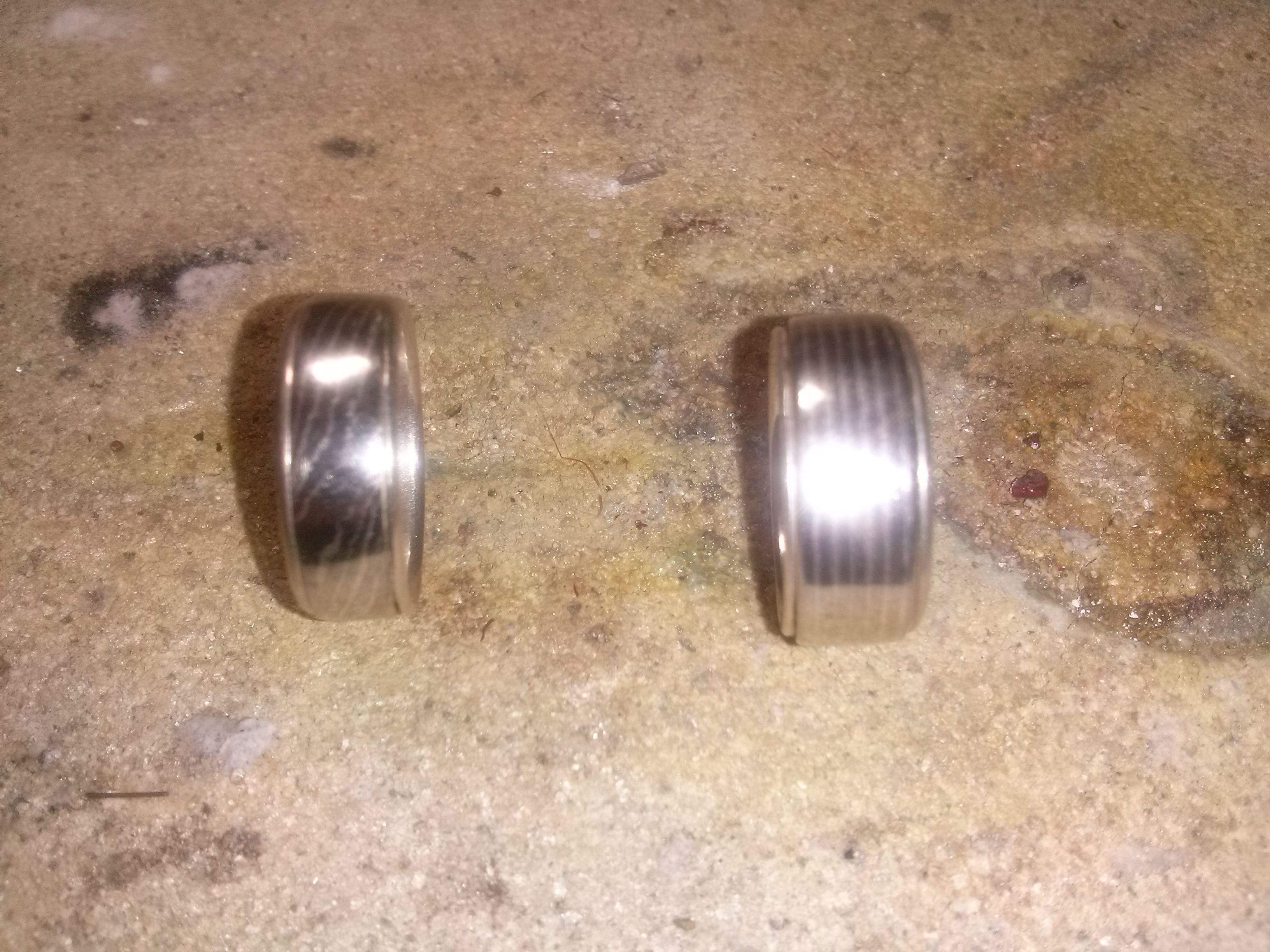

Вэнг,
Привет эти кольца вашей работы????

44serg,
Да. только я бы это работой не назвал , а скорее экспериментом...

Парень  эти эксперименты регулярно повторяет ,и судя по всему успешно.

Вэнг,

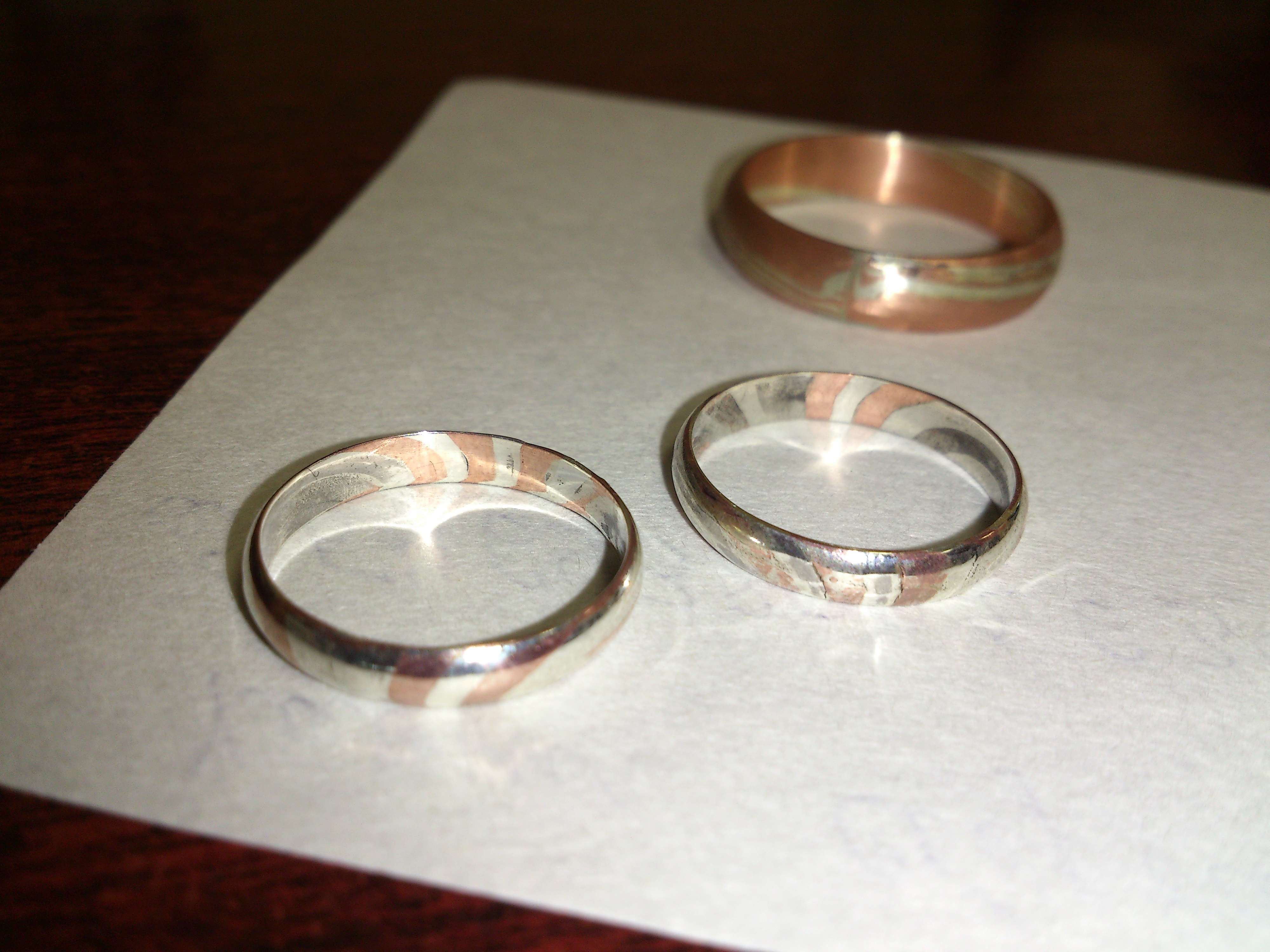

Не плохой эксперимент. У меня тоже есть некоторые эксперименты в этой области .... но как то дело дальше не пошло и структура колец немножко не такая..

На счет структуры может будет интересно. Это кусочки палладия в расплавленном серебре (при минимальном времени выдерживания расплава в жидком виде).

ПС... К слову сам сплав серебра и палладия (0,5-5 % палладия) очень интересная вещь. Более тугоплавкий чем серебро. Более вязкий. После полировки напоминает по блеску металлическую ртуть. Сей час подходящих образцов под рукой нет , как сварю так сфотографирую...

Вэнг,
Интересно! Обязательно выкладывайте фото!!!
С уважением Леонид.

Леонид,
Если интересно...

Сплавил 7 грамм серебра (999) с 3 граммами серебряного припоя 60-ки. Сплав визуально не отличим от серебра , но температура плавления его ниже чем у чистого серебра. Он собственно и выступал в качестве жидкой фазы.

Заготовка кольца - палладий , золото , сплав серебра.
Пластинки - палладий-сплав серебра.
В обоих случаях формировал "пирог" из пластин серебро , палладий , серебро  или серебро , палладий , серебро , золото , серебро , палладий...

При небольшом давлении нагревал до появлений капель серебра на боках "пирога". Волнистый рисунок формируется прокручиванием заготовки вдоль оси.
Этим же сплавом заливал тонкие обрезки палладия. После прокатки получался хаотичный узор палладия на серебряном фоне.

Данные по сплавам серебра с палладием и их спеканию с золотом в литературе не нашел вот и приходится экспериментировать...

Почему то не получается поместить в одно сообщение несколько фото , да и в новое сообщение не загружается... Может у новичков на форуме есть ограничение на объем размещаемых в теме фото ?

Вэнг,
ограничений нет.

Вот , что вижу и если 6 МБ это мой максимум для данной темы то больше выложить ни одного фото не могу (что собственно и наблюдаю). Может опытные форумчане помогут разобраться что я делаю не так...?
"Вы можете загрузить файл в это сообщение. Максимально допустимый объём всех файлов: 6 МБ"

Вот мои муки...извиняюсь за качество фото

Картинки, и видео лучше добавлять используя кнопки  "изображение" и  "вставить видео", они находятся чуть выше и правее смайликов.
