► Maya - ссылки на бесплатные уроки RP-design, вопросы после уроков

Пользователь
Регистрация: 18.04.2010
Откуда: Ярославль

Сообщений: 1536
В друзьях у: 2
Голосов: 224 / 20

7 / 1

Добавлено: 17.01.2019 00:04:13

Возможно, не все знают, Александр сейчас проводит бесплатные уроки по моделированию в Maya для начинающих.
Он объясняет свой подход к моделированию изделий, его возможности и плюсы.
Так же объясняются всевозможные тонкости, размеры и формы элементов изделий, какие по его мнению и опыту должны быть в изделиях для печати и фрезеровки.

Для тех, кто уже поработал в каких-то других программах 3д моделирования, что-то может показаться проще, что-то сложнее, но предлагаю здесь не засорять эфир фразами "а вот в Рино..." и так далее, не относящееся к Maya.

Все, кому интересно, могут бесплатно посетить онлайн-уроки по средам и воскресеньям в 21.00 по московскому времени (время может меняться, следите за прессой), по ссылке:

https://zoom.us/j/5344151549

На онлайн-уроке можно задавать вопросы Александру. Просьба отвлекать автора, не сбивая с плана урока, чтоб не затягивать время, но вопросы не стесняйтесь задавать.
Всё, что осталось непонятым после уроков, предлагаю обсуждать здесь без всякого стеснения, какой бы ни был простой вопрос, кто-нибудь наверняка ответит thumbup2

Ссылка на первый урок, который посвящён внешнему виду программы, переключениям между окнами, начальным настройкам размеров и разных инструментов, создание первых элементов:

https://youtu.be/O87vImWeUAQ

Развернуть ⇓

Изменено: Максим Ярославский - 17.01.2019 00:14:36

Offline

ЛС

Svetly

Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3

#321

0 / 0

Добавлено: 11.02.2019 20:19:04

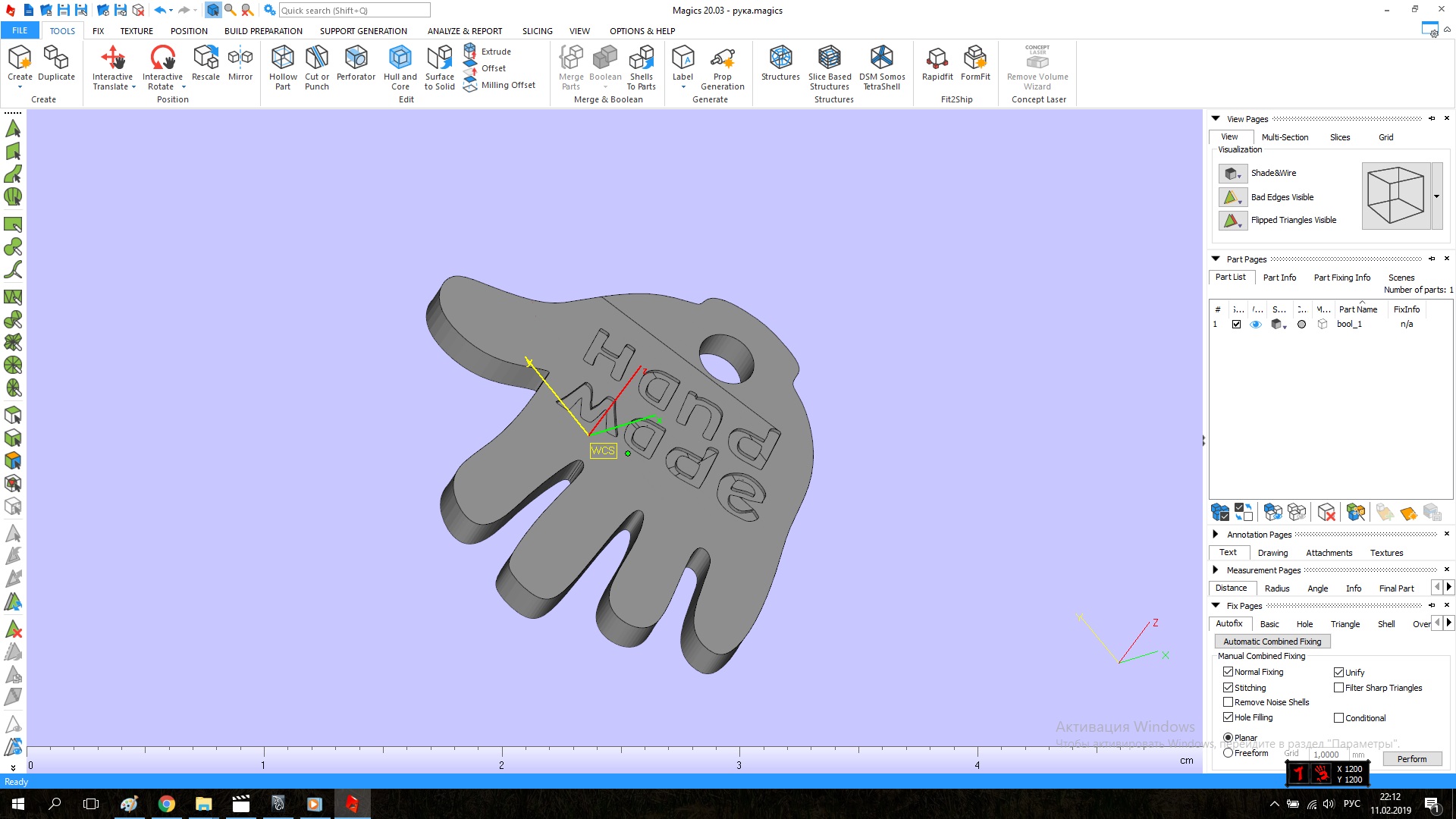

Руку напечатал. Меджик осваиваю потихоньку.

Offline

ЛС

Svetly

Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3

#322

0 / 0

Добавлено: 11.02.2019 21:40:31

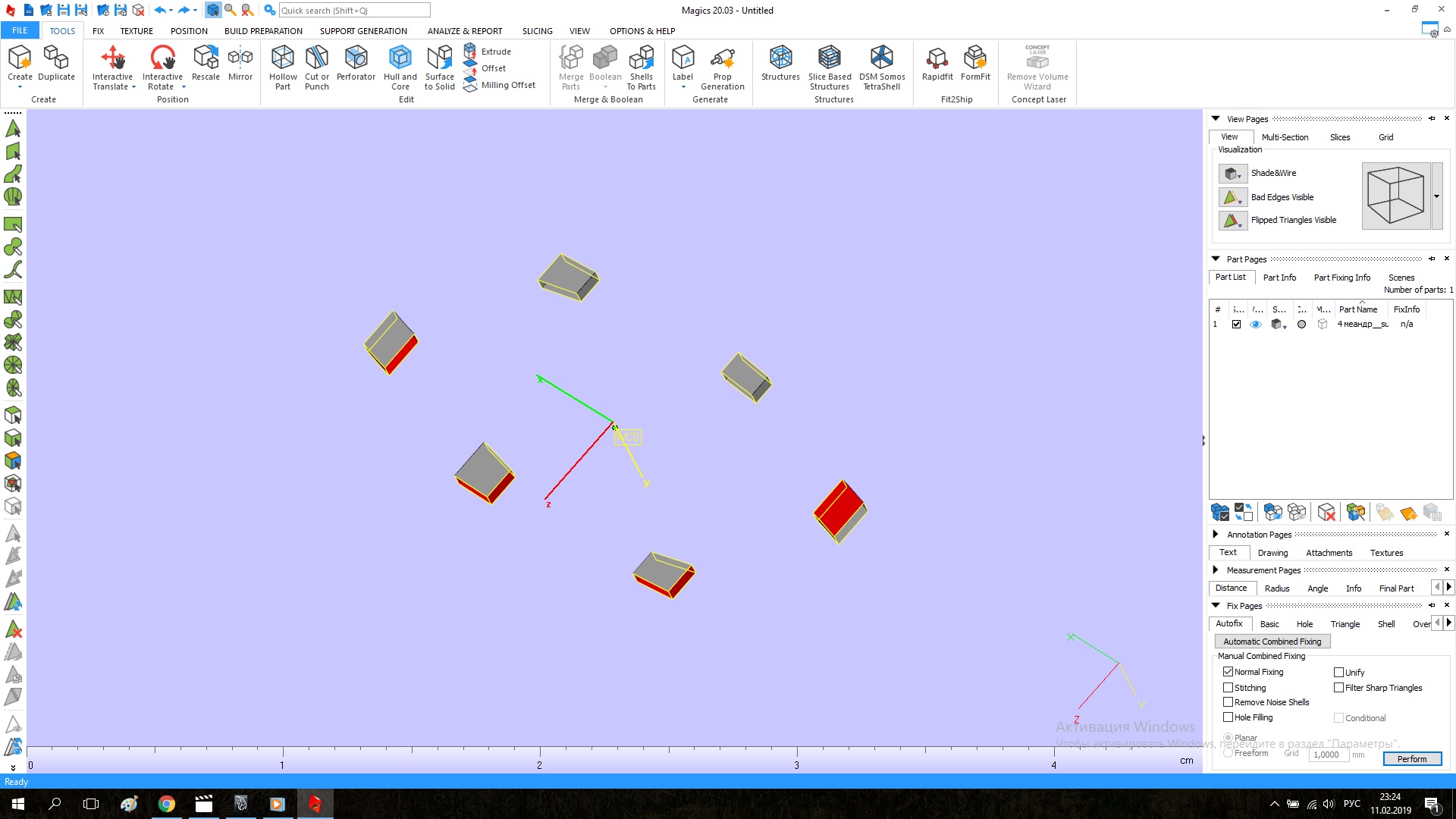

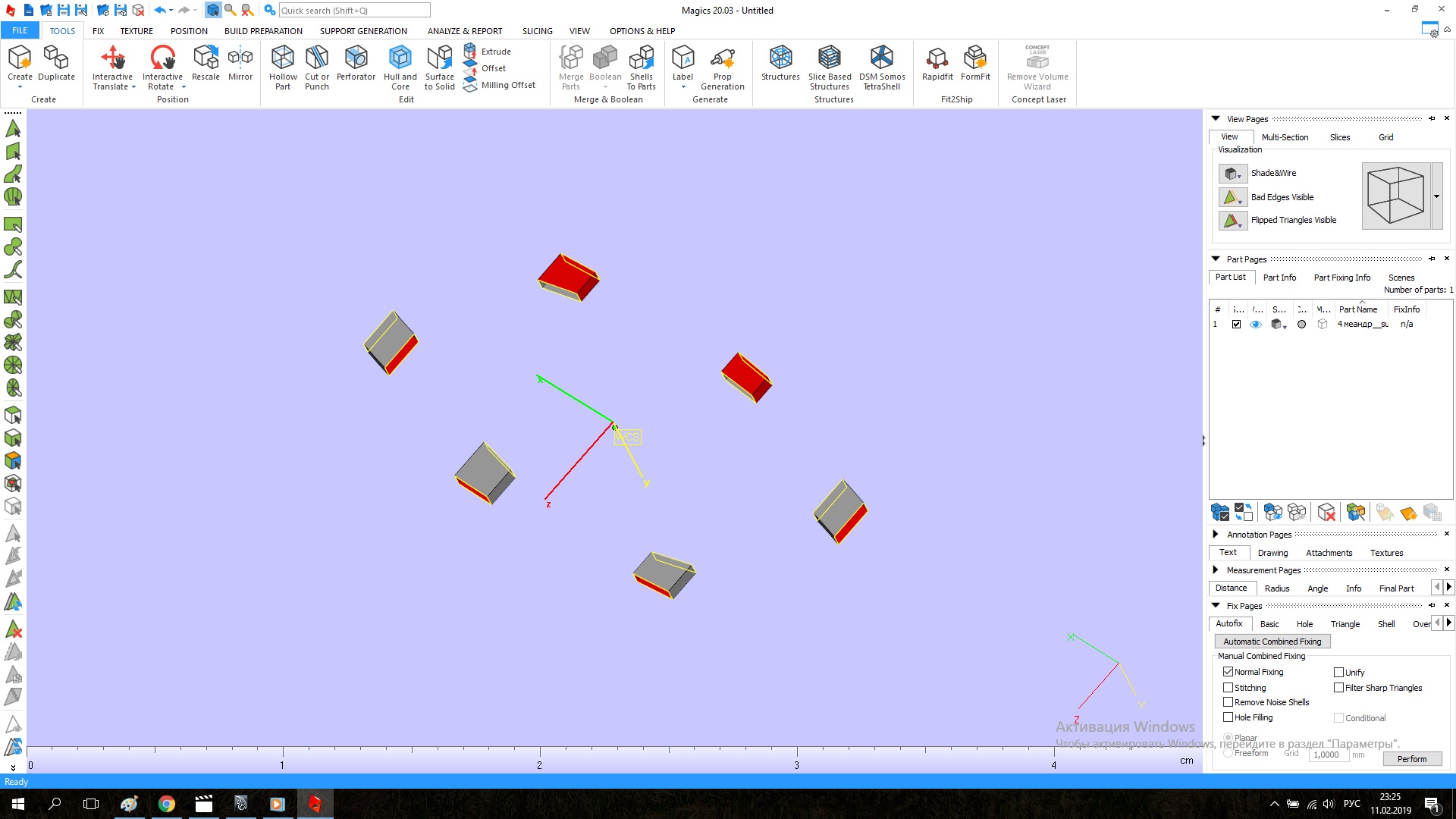

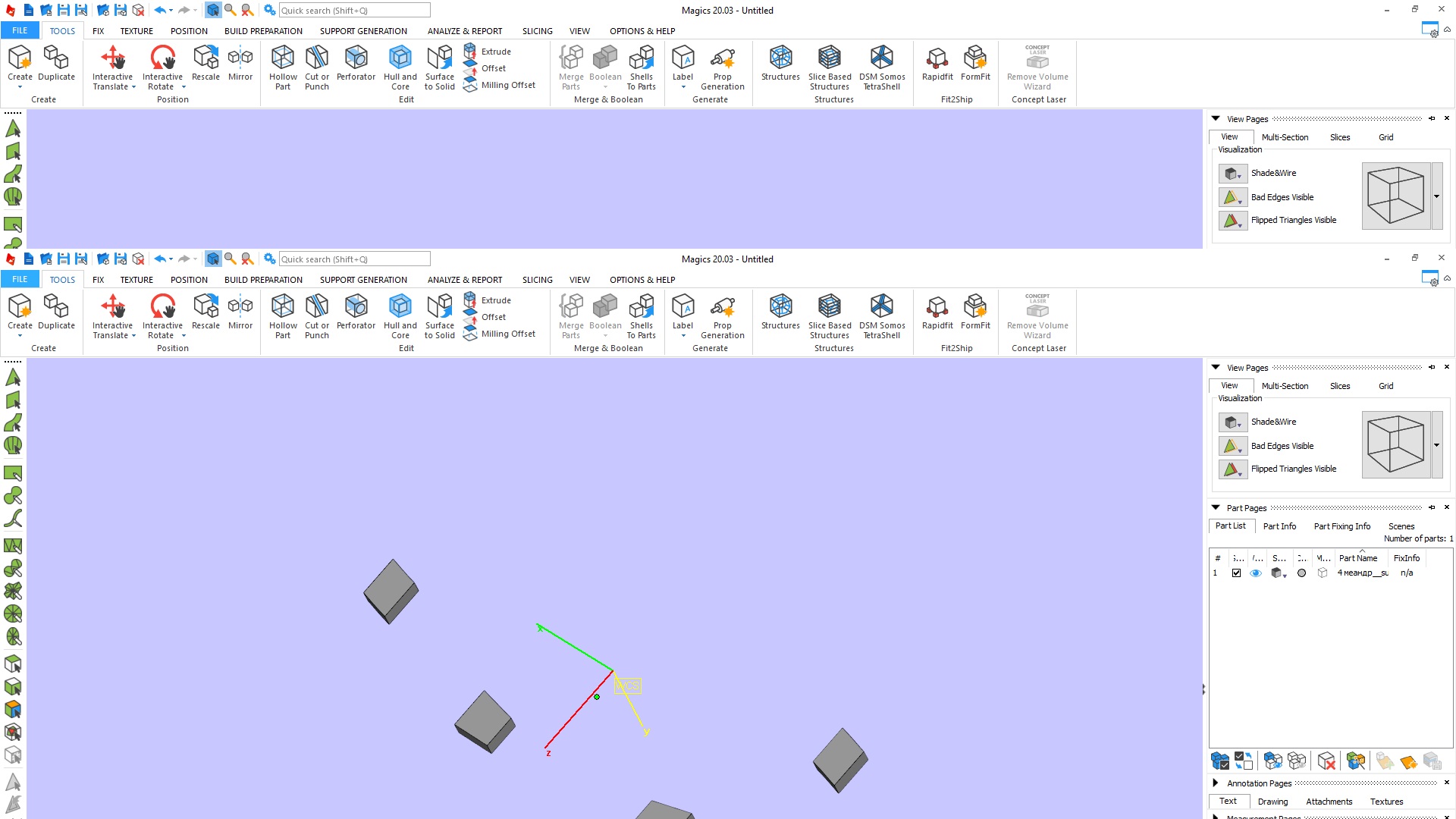

Вопрос по меджику. Загружаю 6 однотипных сгруппированных деталей. После лечения 2 детали исчезают (верхний рисунок). При обработке командой normal fixing 2 раза они становятся красными снаружи как на нижних рисунках.
Как мне обработать что бы все детали пролечились и не исчезали. С меджиком только начал знакомиться.

Offline

ЛС

Svetly

Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3

#323

0 / 0

Добавлено: 11.02.2019 22:37:21

Вроде справился. Загнал исчезающие детали отдельно. Все встало на свои места.

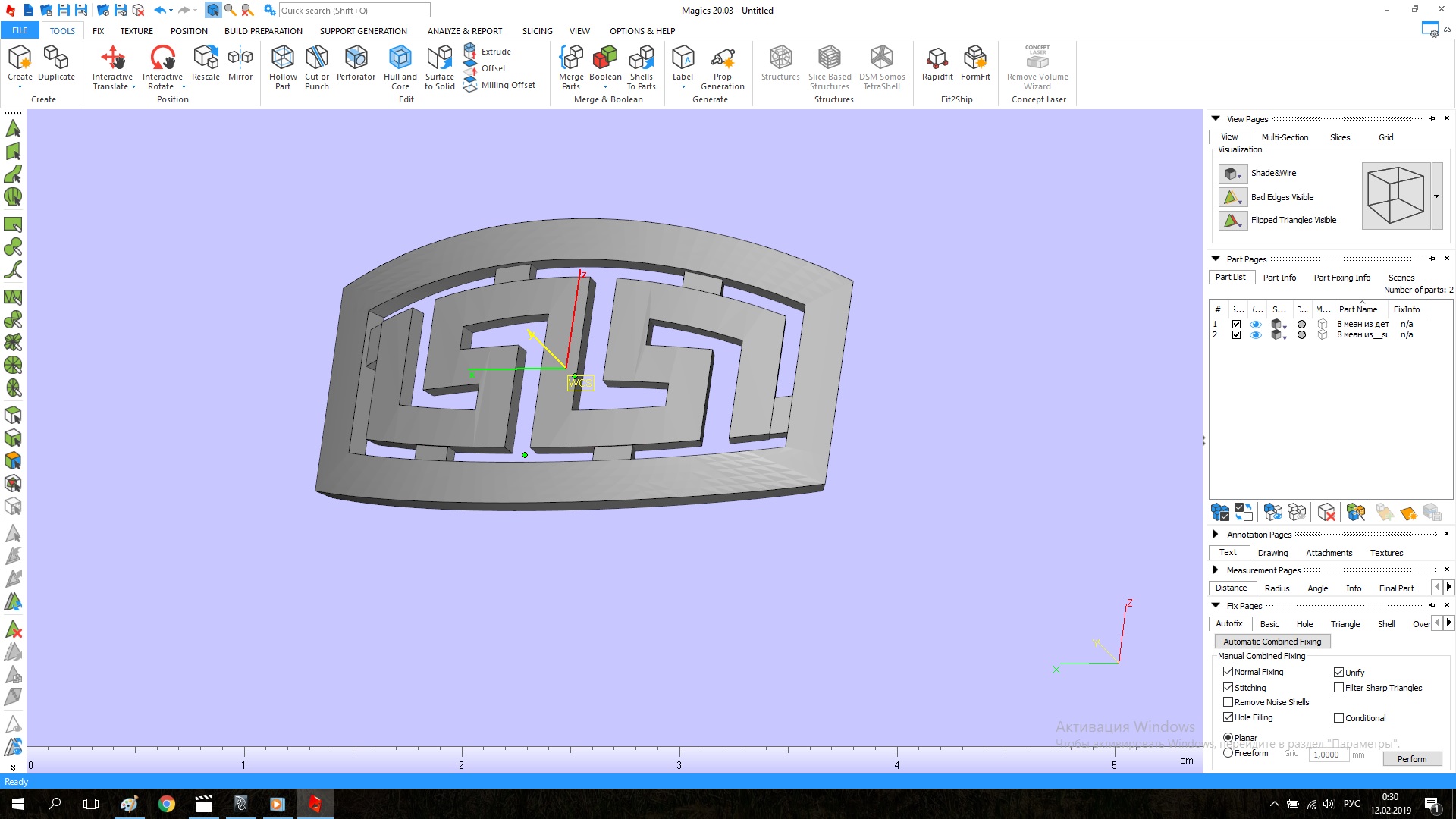

Попробовал собрать серьги меандры. Вот так получилось.

Offline

ЛС

RP-design

Пользователь
Регистрация: 28.06.2005
Откуда: Москва

Сообщений: 2262
В друзьях у: 12
Голосов: 425 / 102

#324

0 / 0

Добавлено: 11.02.2019 23:09:52

В Мэджике, чтобы не пропадали детали, после первого лечения без Unify, нужно посмотреть. Если есть красные детали, то сделать ещё раз лечение без Unify, это выправит нормали. И уже потом применять Unify.

Механика работы там такая. В начале замыкаются поверхности, но за одни цикл программа не успевает исправить и нормали. И если нажать Unify, то они вычитаются из нормальных замкнутых поверхностей или исчезают. Чтобы этого не происходило смотрете начало сообщения.

Offline

ЛС

Svetly

Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3

#325

0 / 0

Добавлено: 11.02.2019 23:18:07

RP-design,
Попробовал. Так отлично получается. Возьму на вооружение.

Offline

ЛС

Янис

Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4415
В друзьях у: 7
Голосов: 694 / 393

#326

0 / 0

Добавлено: 12.02.2019 11:03:30

Svetly,

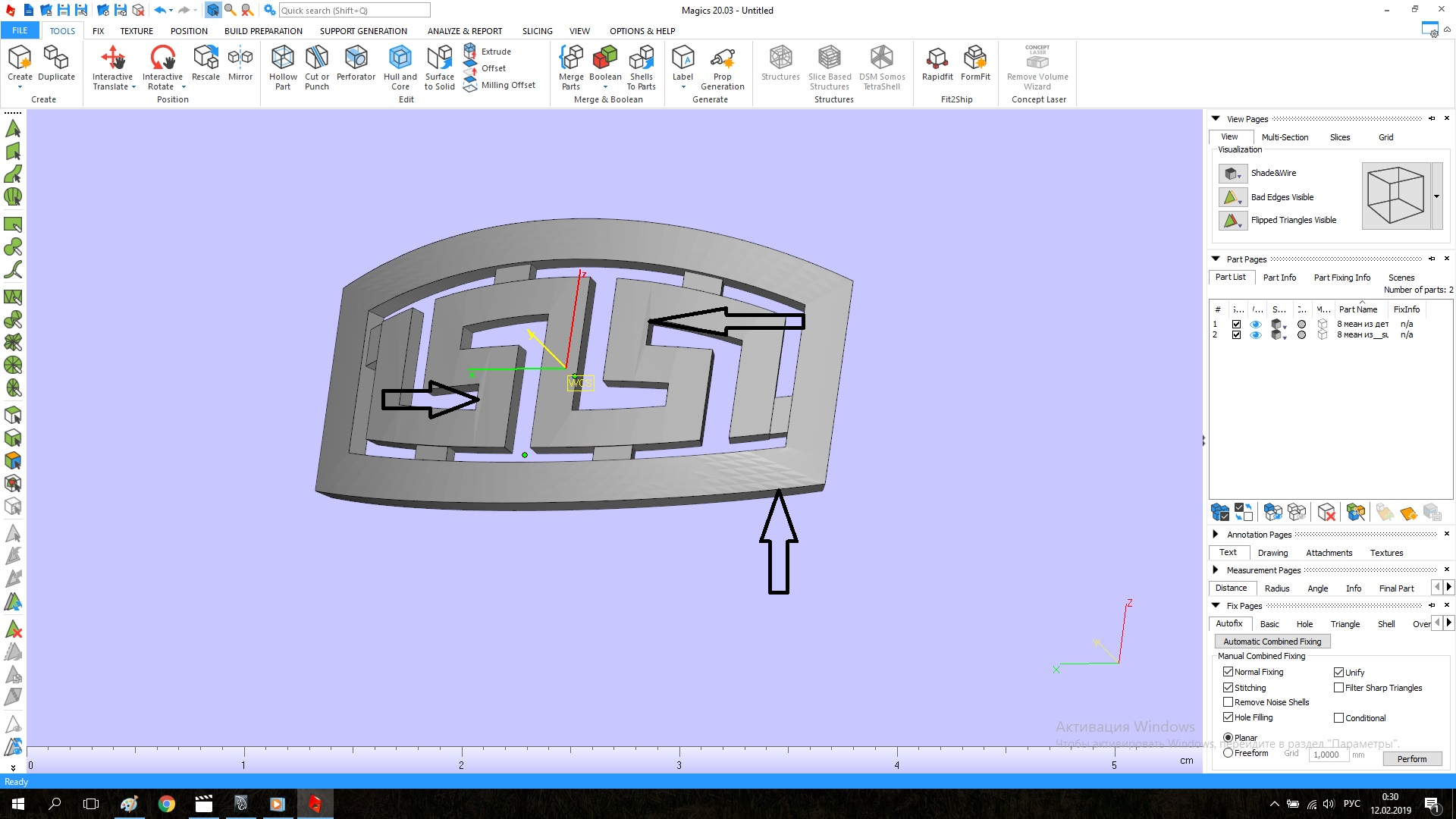

Обрати внимание, указано стрелками, если эта модель будет печататься на принтере то может и прокатит, а ежели на точном ЧПУ то все это будет на восковке, по идее поверхность модели должна быть гладкой, здесь либо изначально не совсем правильно построена, либо в Мэджиксе не настроено как надо.

Изменено: Янис - 12.02.2019 11:04:39

Offline

ЛС

Svetly

Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3

#327

0 / 0

Добавлено: 12.02.2019 11:55:28

Янис,
Да. Я обратил внимание на это. Хотел задать вопрос, но ты меня упредил. Лофт в Майе натянутый на эту поверхность был не совсем равномерный но плоский. Хотел посмотреть как дальше пойдет. Вот увидел. Посмотрю как исправить. Спасибо за совет.

Изменено: Svetly - 12.02.2019 11:58:45

Offline

ЛС

Svetly

Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3

#328

0 / 0

Добавлено: 12.02.2019 12:33:25

Янис,

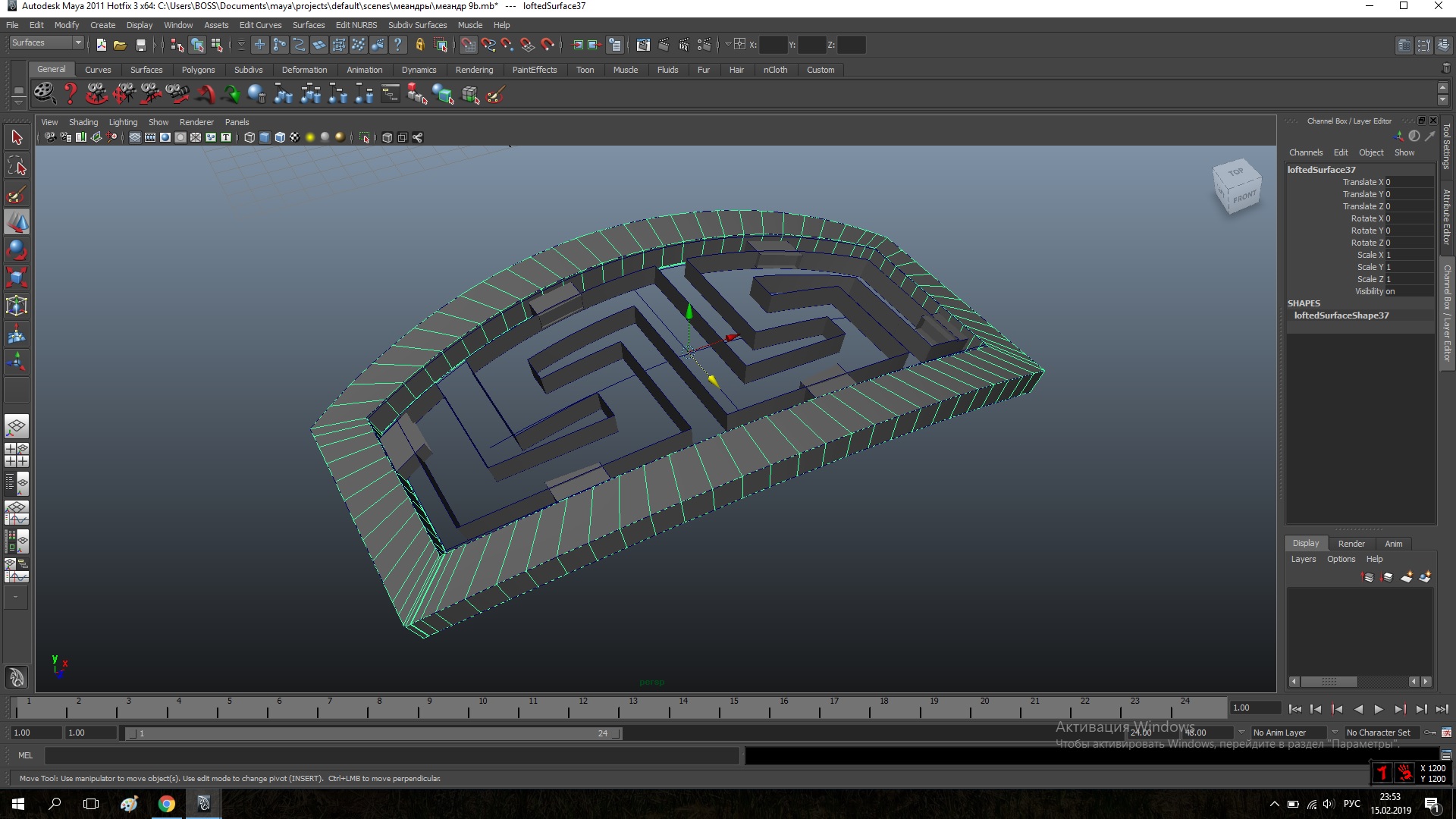

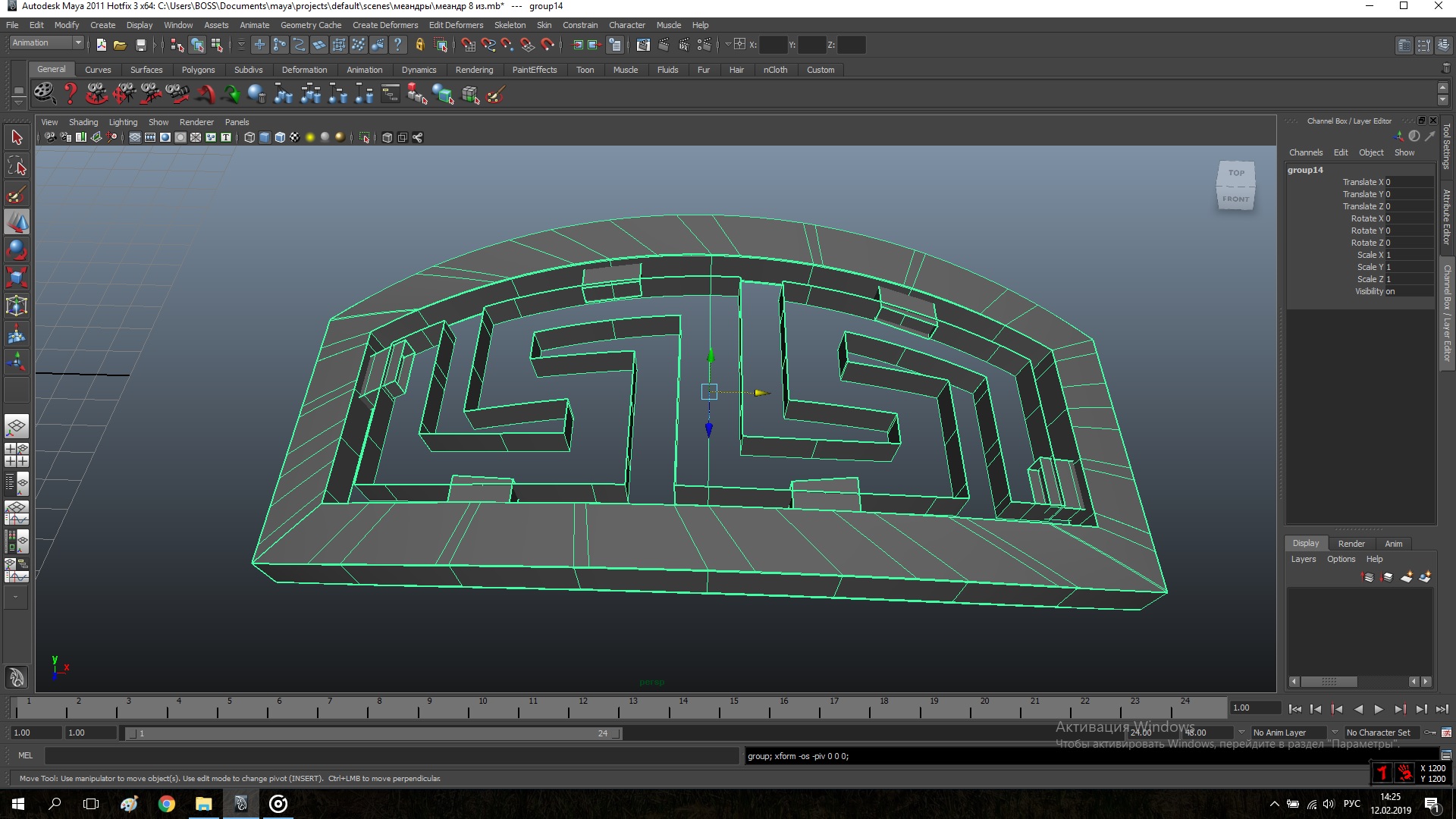

Вот так серьга выглядит в майе. Тут проблем с поверхностью не видно.
Проблема вылезает в меджике. Но как это лечится я себе еще не представляю.

Offline

ЛС

RP-design

Пользователь
Регистрация: 28.06.2005
Откуда: Москва

Сообщений: 2262
В друзьях у: 12
Голосов: 425 / 102

#329

0 / 0

Добавлено: 12.02.2019 13:21:14

В Мэджике под Hole filling поставь не linear. И параметр рядом для пробы 0,5 . Если нормально затянет поверхность, то уменьшай параметр до 0,2.

Если не поможет, объясню второй вариант.

Offline

ЛС

Янис

Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4415
В друзьях у: 7
Голосов: 694 / 393

#330

0 / 0

Добавлено: 12.02.2019 22:00:35

Svetly,

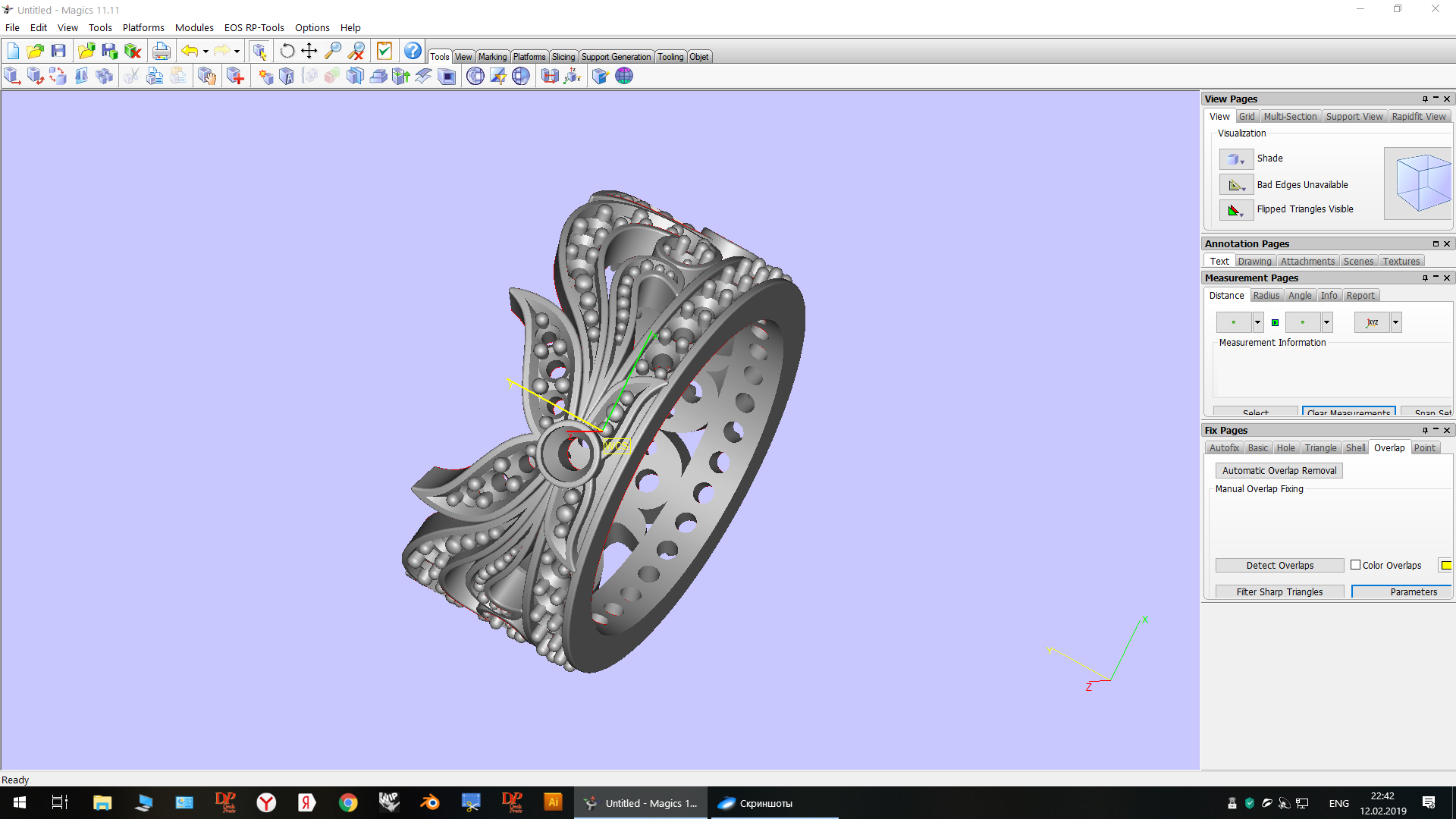

Размер полигонов в оверлеп изменить на 0.003 и угол на 1, скриншот прилагаю, и тогда должна получится поверхность модели как у меня на скриншоте, а то смотрю РП не хочет учить нюансам :brows:

я хоть не гуру но кое чего тоже знаю thumbup2

Изменено: Янис - 12.02.2019 22:04:40

Offline

ЛС

RP-design

Пользователь
Регистрация: 28.06.2005
Откуда: Москва

Сообщений: 2262
В друзьях у: 12
Голосов: 425 / 102

#331

0 / 0

Добавлено: 13.02.2019 00:31:18

Янис я как-то не уловил смысла причем overlaps к hole filing.

Hole filing закрывает поверхностью замкнутые контуры, а показанный тобою инструмент убирает пересечения поверхностей, переслоения. Поверхности не выравнивает.

Возможно я не понял, что ты хочешь сделать этим инструментом. Напиши подробнее.

Изменено: RP-design - 13.02.2019 00:58:35

Offline

ЛС

Янис

Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4415
В друзьях у: 7
Голосов: 694 / 393

#332

0 / 0

Добавлено: 13.02.2019 09:14:41

RP-design,
Я показал настройки этого инструмента, так по умолчанию там стоят совершенно другие значения и вряд ли человек об этом знает.

Offline

ЛС

Svetly

Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3

#333

0 / 0

Добавлено: 13.02.2019 11:44:48

Янис, RP-design,
Благодарю за ответы. Вечером все попробую. Отпишусь.

Offline

ЛС

Svetly

Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3

#334

0 / 0

Добавлено: 13.02.2019 20:41:17

Янис, RP-design,

Ни тот ни другой совет не помогли. Этот дефект появляется сразу после загрузки в меджик.
Последующее лечение ситуацию никак не исправляет.
Могу поделиться исходным файлом майи, может вам на месте легче будет определить проблему?

Offline

ЛС

RP-design

Пользователь
Регистрация: 28.06.2005
Откуда: Москва

Сообщений: 2262
В друзьях у: 12
Голосов: 425 / 102

#335

0 / 0

Добавлено: 14.02.2019 00:58:15

Svetly, чтобы не гадать, выкладывайте файл.
Я завтра посмотрю.

Offline

ЛС

Svetly

Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3

#336

0 / 0

Добавлено: 15.02.2019 22:38:28

Переделал кривые, чтобы лофт, образующий поверхность получился равномерным.
Но это не решило до конца проблему озвученную выше.
Помогло изменение параметра surface accuracy при загрузке в меджик c 0.01 до 0,001
Теперь картинка выглядит так

Offline

ЛС

RP-design

Пользователь
Регистрация: 28.06.2005
Откуда: Москва

Сообщений: 2262
В друзьях у: 12
Голосов: 425 / 102

#337

0 / 0

Добавлено: 16.02.2019 00:44:46

Svetly тебе хватит 0.003 мм для всех задача. 0.001 мм слишком точно и даёт нагрузку на процессор. Будет чуть дольше весь процесс.

Offline

ЛС

Svetly

Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3

#338

0 / 0

Добавлено: 16.02.2019 09:33:48

RP-design,
При этом режиме загрузка идет менее 2 секунд.
Хотел попробовать более точный режим но меджик не разрешает.

Изменено: Svetly - 16.02.2019 09:35:06

Offline

ЛС

Svetly

Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3

#339

0 / 0

Добавлено: 17.02.2019 16:45:28

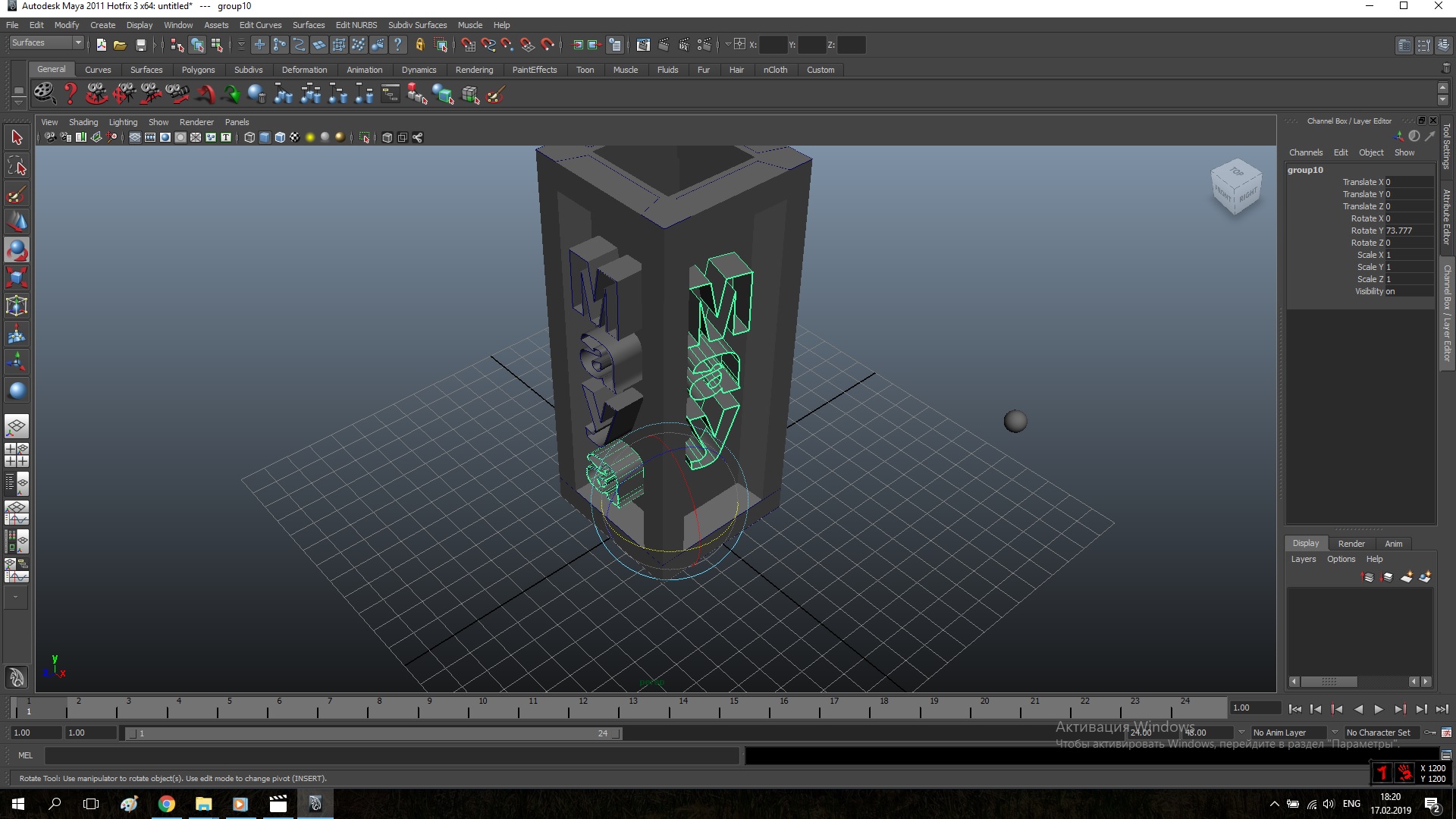

Пошел по 8-ому уроку. Выдавил буквы экструдером. Средняя часть букв экструдировалась почему то в противоположную сторону. Пришлось экструдировать их отдельно. Сгруппировал все полученные буквы.
Создал копию группы. Пытаюсь повернуть и тут прикол. Три буквы поворачиваются, а одна нет. Повторил все по новой, но эффект тот же.
А посему вопрос. Чем эта буква отличается от других и почему не хотит поворачиваться?

Offline

ЛС

Svetly

Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3

#340

0 / 0

Добавлено: 17.02.2019 16:58:56

Обнаружил что данный эффект появляется после группирования выделенных объектов.
До группирования все выделенные объекты поворачиваются. После группирования 1 буква теряет такую возможность. Не могу понять почему.
