Опять в соседней теме возник вопрос о скорости обработки и как следствие производительности
станка .
Тут как раз резал одну модельку , ну и решил показать .

Размер модели 47 на 25 мм .
Фреза  гравер 10-01
Шаг 0.02
Подача    лицевая часть 1000 мм/мин
     тыльная -    1200мм/мин
Время на порезку   3 часа 10 мин .

Ну а теперь визуальная информация .







Фото с экрана при обработке обратной стороны .



Ну и видео обработки лицевой стороны .

Цитата

(art-belka 01.07.2013 10:48:13) sergio se, у меня вот было года 2 свободного времени, которое я потратила на поиски хорошего учителя, ну или просто учителя, ну или просто начало данного вида деятельности, но сейчас пришлось бросить это дурное занятие и пойти на работу, так как мои и не только родители обнылись, что я бездельник (да и мне надоело вслепую тыкаться). я не жалуюсь, я просто не понимаю. я знаю еще 2-х человек, хороших мастеров с такими же взглядами, но потом спасовавших. у одного места мало, а другой даже ответ вразумительный не дал. хотя только благодаря им я и хочу теперь заниматься подобными (слишком много идей) вещами. а вот про разницу полов я могу не согласиться... время, свободное предполагаемое время как раз и показывает огромное различие между полами. вот у кого из мужиков спрашивают про детей при приеме на работу? почему то все работадатели обеспокоены возможностью декрета у баб, но ни как не у мужиков... а мне так и сказали: вот забеременеешь, и тебе перестанет быть нужным это дело, так как на нем ничего не заработаешь... так что тебе только поиграться. ______ ну получаются у меня своободно объемные работы, и рисую с детства все время, работаю дизайнером, на пиано играла - значит и моторика хорошая, обожаю вязать крючком и спицами - терпения хватает, даже если по тыщи раз перевязывать, да и характер не говнистый.... но кому я такая нужна? никому кроме собственных планов... так что по поводу поиска учеников, либо вокруг все такие плохие, либо просто требования завышены, либо мне просто не везло. ______ вот первые 2 работы, и еще 2 я переплавила, не зафоткав, так как кое-кто сказал, что дерьмецо ( я и с грусти их пустила в расход) а через день выяснилось, что очень прилично было. так вот при работе с этими фигурками были использованы 2 надфиля, 1 в ручную сделанный резец и паяльник обычный... мда... сейчас инструмента побольше, но желания по меньше. тк я просто не знаю с чего начать и как продолжить... а это моя первая сделанная 1.5 года назад и пока единственная шарнирная кукла ( мне так понравились те, которые я видела, что и себе захотелось))) высота где-то 22 см. голова 4 см

art-belka,
 Все составляющие для работы вы имеете. Не везет с трудоустройством, но здесь надо быть активнее и поиски расширить. А "под лежачий камень вода не идет."
 Кукла прекрасна. Расскажите как держаться ваши шарниры? При том что я не вижу никаких замков на них, не пойму как ОНА не РАЗВАЛИВАЕТСЯ или не РАССЫПАЕТСЯ на части. Владимир.

Цитата
(thezip 04.07.2013 15:09:20)В Artcam сохранил модель в STL, потом STL переконвертил В OBJ, импортировал в ZBrush, увеличиваю число полигонов, а модель распадается на отдельные полигоны, как на рисунке

Во-первых - к чему все эти длительные операции?

ZBrush (если память не изменяет - начиная с версии 4) спокойно импортирует файлы формата *.stl.

В верхнем меню справа.



Во-вторых - при включенном Smt происходит сглаживание. Теряются острые грани.
И иногда, возможно, поможет отключение сглаживания.







(Хотя не исключаю, что нужен сглаженный вариант.)

В-третьих - (от себя хочу добавить) иногда в случае "модель распадается на отдельные полигоны, как на рисунке" может помочь вот эта кнопка...



С уважением Леонид.

tof71, normi, Спасибо Вам уважаемые Мастера за мнения, и корректность!
... вариант Норми :
(normi 01.07.2013 10:42:34)Для такого типа каста рант самое то. Гаджимурад сделал рант, вот только я бы припаял концы шинки к боковым стенкам ранта. Для этого конечно пришлось бы его сперва сделать на много выше чтобы потом выпилить его под диаметр кольца.
он мне близок, потому что были мысли так сделать... но как Вы правильно сказали, тогда каст под камнем нужно было делать с учётом векторной выборки под фалангу пальца... А я с начало сделал каст... потом шин... Вообщем ладно, что говорить...
Отдал - понравилось...
Бесценный опыт получен...
В следующий раз сделаю лучше.
P.s. Раздвоенный просто шин, простота – пожелание заказчика. Расположить камни ромбом на мой взгляд было разумнее всего, таким образом асимметричность вставок стала менее заметна.
О целостности вставок... о том что квадратные вставки имеют разную длину сторон - нужно говорить или это всё же и так видно?! Работал с тем что дали (привезли из свадебного путешествия... ну как привезли...довезли... Угол большого камня откололи уже в России, случайно уронив...хорошо хоть не разлетелся. Маленькие "квадраты" имеют хрупкий, тонкий рундист и как можете видеть в пути им тоже досталось...) Я естественно наотрез отказался, говорю айда в магазин, выберем ровные . На что услышал "нет... а куда мы тогда эти денем... поставь пожалуйста эти... ну ты же ювелир... придумай что нибудь... и т.д..."

Эм...ну... дело то хозяйское...











...толщины у рундиста нет (в маленьких вставках)  - кромка острая...- невдомёк, для чего как лезвие то его затачивать было?!?!?! -





Камень почти квадратный...


у большого камня толщина  рундиста есть, но она, не хило гуляет...






Ну и то что в
итоге получилось:
















P.p.s.

Цитата
(tof71 06.07.2013 00:23:26)а если дамы платить не хотят то было дело и любовью

Дядь Вова, ну не без этого ...





(...фото не для этого форума...)

Универсальная водородная сварочная станция "HHO-BOX 8"

По вопросам приобретения: saad7@yandex.com

Универсальная водородная сварочная станция "HHO-BOX 8, vol2"








<br /><br />

Владимир, да было бы за что)) Вопрос ведь не праздный и его стоит расширять по мере возможности. Даже если это лист ватмана свёрнутый в трубу - лишь бы результат радовал .

P.s.





































p.p.s. Обратил внимание, что на двух фотографиях замок закрыт не до конца (пост 617). Подзаклинело его...
Жестковата пружина...
А так всё честно, работает по всей заданной "дистанции"  :

Ещё несколько картинок...
Верхнюю часть и дверку удалось смудрить из 8 милиметрового акрилата. Сверху просто на ножках лежит светодиодный прожектор. Реально ярко светит, и не греется.



В районе рукояток было желание сделать магнитные зажимы. Но под своим весом, и давлении пуза на крышку, от зажимов пришлось отказаться...



Сама бочка и акрилат прекрасно пилятся обычным электролобзиком.

Не сиделось мне спокойно на пятой точке, нашлось и на неё приключение....

Станок для гравировки колец



Вопрос: Выбираем между пантографом и станком для гравировки колец. Посоветуйте что выбрать. Ответ: К сожалению, при ответе на этот вопрос, многие мастера не уточняют для какой цели нужен пантограф. Попробуем разобраться.
Пантограф - механическое устройство для гравировки на внутренней стороне кольца.
Некоторый продвинутые и дорогостоящие модели пантографов могут гравировать на наружной стороне кольца. Для гравировки обручальных колец пантографу обязательно требуется шаблон шрифта. Для каждого вида шрифта нужен свой шаблон.

Как гравирует пантограф на обручальных кольцах?
1. Берете кольца



Теперь попробуем сравнить преимущества и недостатки пантографа по сравнению со станками с числовым программным управлением.

Теперь посмотрим как гравирует современный высокопроизводительный универсальный гравировальный станок Magic

Свариваемость серебра и его сплавов
Сварка серебра и его сплавов (листы, полосы,трубы,проволока)затруднена из-за большой теплопроводности, что требует применения концентрированных источников тепла, применения предварительного подогрева до 500—600 °С. Высокий коэффициент теплового расширения может приводить к появлению значительных напряжений и деформации изделий. Жидкое серебро хорошо растворяет кислород, при кристаллизации металла возможно образование эвтектики Ag2O—Ag с температурой плавления 507 °С, выделение которой охрупчивает металл, а также возможно образование пор. При плавлении и сварке серебро интенсивно испаряется. Содержащиеся в сплавах серебра примеси Al, Сu, Si, Cd могут окисляться при сварке, что будет приводить к потере пластичности сплава. Из-за большой жидкотекучести сварку серебра и его сплавов рекомендуется выполнять в нижнем или слегка наклонном положении.


Технология сварки серебра и его сплавов
Для сварки серебра и его сплавов применяют газовую сварку, аргонодуговую сварку неплавящимся электродом, используют кузнечную сварку. При газовой сварке используют метанокислородное и ацетилено-кислородное нормальное пламя, а также присадочную проволоку, раскисленную алюминием, и флюс, приготовленный на этиловом спирте из равных количеств буры и борной кислоты. Флюс наносят на соединяемые кромки или присадочную проволоку. Мощность пламени, л/ч: W=(100—150)s, где s — толщина свариваемого металла, мм. Применяют «левый» способ сварки, при этом расстояние от ядра пламени до поверхности сварочной ванны должно быть 3—4 мм. Горелку располагают перпендикулярно или слегка наклонно к свариваемой поверхности. Нагрев осуществляют с максимально возможной скоростью, без перерывов и повторений. Сборку производят, как правило, без прихваток в специальных приспособлениях. Свариваемые кромки и присадочная проволока расплавляются одновременно, причем проволока нагревается до более высокой температуры. Швы весьма склонны к порообразованию. Механические свойства соединений, выполненных ацетилено-кислородной сваркой: в 98—127 МПа, угол загиба 30—180°. Дуговая сварка вольфрамовым электродом в среде аргона осуществляется постоянным током прямой полярности. Присадочную проволоку выбирают по составу близкой к свариваемому металлу. Возможны ручная и автоматическая сварка. Ручную сварку осуществляют «углом вперед» без поперечных колебаний, угол наклона горелки к свариваемой поверхности составляет 60—70°, присадочная проволока подается под углом 90° к вольфрамовому электроду. Сварка стыковых соединений серебра выполняется в нижнем или слегка наклонном положении. Качественное формирование шва обеспечивается применением формирующих подкладок. Механические свойства соединений из серебра, выполненных аргонодуговой сваркой вольфрамовым электродом, выше, чем при газовой сварке. В табл. 30.1 приведены механические свойства соединений, выполненных аргонодуговой сваркой на листовом серебре марки Ср999,9 толщиной 2 мм. Исходный металл имел предел прочности σв = 161,9 МПа, относительное удлинение δ = 28,5 %, угол загиба α =180°.



Наиболее стабильными свойствами, близкими к свойствам исходного металла, обладают сварные соединения, выполненные в камере с контролируемой атмосферой, что связано с надежной защитой сварочной ванны. При сварке биметаллических листов низкоуглеродистая сталь — серебро наблюдается большое количество пор, поэтому в ряде случаев рекомендуется использовать промежуточный плакирующий слой из никеля, меди или серебра. При аргонодуговой наплавке серебра на сталь рекомендуется применять флюс следующего состава, % (по массе): 30—35 тетра-фторбората калия, 35—40 криолита, 20—22 фтористого натрия, что приводит к улучшению адгезии серебра к стали.


Основные физико-химические и механические свойства серебра приведены ниже:


Различные примеси даже в небольших количествах значительно понижают проводимость серебра. Серебро подвержено эрозии и имеет низкие параметры дуги по сравнению с другими металлами, хорошо поддается всем видам пластической обработки, сваривается и паяется.
Серебро выпускается двух марок: Ср999,9 и Ср999 (ГОСТ 6836—80), содержание серебра в которых составляет 99,99 % и 99,9 % соответственно. Основные примеси: Pb, Fe, Sb, Bi.

Основные марки, структура и механические свойства

Серебро образует непрерывный ряд твердых растворов с золотом и палладием, сплавы которых имеют широкое применение. В системе серебро — золото при средних концентрациях компонентов удельное сопротивление, теплопроводность, пластичность максимальны, механическая прочность низкая, корозионная стойкость большая. Золотосеребряные сплавы упрочняют медью, они имеют маркировку ЗлСрМ990-5, ЗдСрМ980-15 и т. д. (ГОСТ 6835—80), где первая цифра указывает содержание золота, вторая — серебра. В сплаве ЗлСрМ990-5 золота содержится 99,0%, серебра 0,5%, остальное—медь. Сплавы этой системы содержат Ag от 0,5 до 33 % (по массе). Сплавы системы Ag — Pd выпускают двух марок: СрПд20 н СрПд40 с содержанием серебра 80 и 60 % соответственно Они обладают свойствами, аналогичными свойствам золотосеребряных сплавов. Ag — Pd — Сu сплав СрПдМ30-20 (ГОСТ 6836—80) содержит 50% Ag, 20 % Сu, 30 % Pd. Сплавы Ag—Pt образуют диаграмму состояния перитектнческого типа с ограниченной растворимостью компонентов. Сплавы с содержанием Pt 10—45 % (по массе) могут подвергаться старению. Термической обработкой этих сплавов можно достигнуть высокой твердости и прочности: до 3600 МПа после закалки при 1000°С и старении при 550 °С. Сплавы Ag — Сu образуют диаграмму состояния эвтектического типа с областями ограниченной растворимости. Старение может значительно повысить механические свойства сплавов. Медь увеличивает твердость и понижает эрозию серебра особенно в области эвтектических сплавов, но ухудшает коррозионные свойства

Попробывали тест LVVj - с ограничительной плоскостью.

Со второй попытки получилось. Но парни фотографировали на маленьком разрешении.
На следующей неделе сфотографирую другие модели вырезанные на флипе в хорошем качестве.

Вот процесс фрезеровки:

Собственно, продублирую тут, еще сунул на форум родного города. Ну мало ли, вдруг кто электронику препарировать соберется или оловом паять чего нибудь. Да и просто чтиво для релаксации, в стиле "как оно может быть". Это не мой текст, это компиляция всего по немногу с форумов и сайтов, этакий "винигретик" - приятного аппетита )))

Выбор и покупка паяльника - ЧаВо



Часть 1 (обзорная)

- Разумная цена.
- Термостабилизация.
- Регулировка температуры.
- Достаточная мощность (от 60Вт).
- Сменные жала разных профилей.
- Компактность, тонкость, легкость.
- Необгораемое жало (Hakko, Goot, Quick).

Идеальный паяльник
( http://www.ersa.ru/ )

- Ersa i-Tool pico
- Ersa i-Con pico

- OKi PS-800
- OKi PS-900

- Quick 202 ESD
- Quick 303 ESD

Хороший паяльник
(http://www.goot.ru/ )

- Goot CXR-31
- Goot PX-201

- Goot PX-501
- Goot PX-601

- Atten AT937B
- Atten AT938D

Терпимый паяльник
( http://www.hakko.com )

- Hakko 936A
- Lukey 936A

- Gordak 936A
- Baku 936A

- Hony 936A
- Atten 936A

Картинки паяльников












Обзоры паяльников

http://www.astena.ru/hakko936.html
http://otzovik.com/review_52692.html
http://easyelectronics.ru/payalnik-goot-px-201.html
http://www.masteram-labs.com/2011/01/goot-px-501-goot-px-601.html
http://we.easyelectronics.ru/Tools/indukcionnaya-stanciya-quick-202d.html
http://people.overclockers.ru/GhostPVV/15314/Neskolko_slov_o_payalnoj_stancii_Gordak_936A

По девайсам и использованию

http://www.paykaforum.ru/
http://easyelectronics.ru/likbez-po-pajke.html

http://easyelectronics.ru/payalnik-ct-96.html
http://easyelectronics.ru/payalnik-ct-2092.html

http://easyelectronics.ru/traktat-o-payalnikax.html
http://easyelectronics.ru/rabota-s-neobgoraemym-zhalom.html

По точкам продажи в Гродно:

- Николай "авиакассы" ул.Горького 678-46-68, 284-11-22
- Игорь "огород" (грандичский рынок) 788-22-77, 044 788-22-77
- Юрий "пульты ду" (корона В-7-254) 784-84-27, 633-71-80

- Грандичский рынок (павильон "Электрик")
- Скидельский рынок (снизу в железе)
- Южный рынок (кабели и электрика)

По точкам продажи в байнете

http://shop.alex.by/
http://shop.alex.by/shop.php?idr=45&sr=104

http://solder.by/
http://solder.by/16-pajalniki

http://radiolot.deal.by/
http://radiolot.deal.by/g328427-payalnye-stantsii

http://www.bkmk.by/
http://www.bkmk.by/solder

http://www.voltmaster.ru/
http://www.voltmaster.ru/region/w_region_qweryv.shtml?pg=0&group=52004

http://rd.by/
http://rd.by/resultSearch.aspx?model=%ef%e0%ff%eb%fc%ed%e8%ea¶m=1

http://radiodom.by/
http://radiodom.by/ResultSearch.aspx?model=%d0%bf%d0%b0%d1%8f%d0%bb%d1%8c%d0%bd%d0%b8%d0%ba&p=1

http://www.imelcom.by/
http://www.imelcom.by/index.php?search=%D0%BF%D0%B0%D1%8F%D0%BB%D1%8C%D0%BD%D0%B8%D0%BA

По интернет магазинам

http://masteram.by/
http://masteram.by/section/diy/
http://toolboom.com/ru/
http://toolboom.com/ru/Soldering-Equipment/Soldering-Irons
http://masteram-online.ru/
http://masteram-online.ru/ru/Soldering-Equipment
http://www.argus-x.ru/
http://www.argus-x.ru/oborudovanie/aoborudovanie/

По радиодеталям в байнете

http://belarus.radioshop.by/
http://www.voltmaster.ru/
http://www.elcomp.info/
http://www.belplata.by/
http://www.rel.by/
http://belchip.by/
http://elcraft.by/
http://advik.by/
http://stell.by/
http://ekit.by/
http://bec.by/

По покупкам на диэлэкстрим, байинкоинс

http://markevich.by/tovary-iz-kitaya/planshety-iz-kitaya-otslezhivanie-posylki-test-i-remont.html
http://markevich.by/tovary-iz-kitaya/sroki-dostavki-ems-pochtoj-posylok-iz-kitaya.html
http://markevich.by/tovary-iz-kitaya/zakaz-plansheta-ainol-s-buyincoins-com.html
http://markevich.by/tovary-iz-kitaya/kak-nedorogo-kupit-xoroshij-planshet.html
http://easyelectronics.ru/pokupka-na-dealextreme.html

Часть 2 (теоретическая)

Станция или паяльник

Хороший термостабильный паяльник лучше станции за ту же цену. Паяльник компактнее, легче, его проще хранить и легко носить с собой. Однако у станций есть гальваническая развязка от сети, ее не пробьет и не угробит сетевым напряжением схему.

Керамика или нихром

Принципиальной разницы нет. Керамика (пленочный нагреватель) выдает чуть больше мощности и чуть быстрее геется, она долговечнее, работает годами. От малейшего температурного перекоса керамику может расколоть (если жало короче нагревателя).
Отличить керамику от нихрома просто. Достаточно посмотреть на торец нагревателя. Керамика гладкая и имеет "ступеньку". У нихрома торец замазан чем-то вроде цемента. Нихром дешевле, не боится механических повреждений, но перегорает за пол года-год (нон стоп).
Все китайцы занимаются выпуском копий (подделок) станций японской компании Hakko. Подключить японский керамический нагревательный элемент (Hakko A1321) вместо нихромового китайского без доработки станции не получится. Он сразу же начнет перегреваться и может выйти из строя. Керамика/нихром?

- Первое, цена. Нагревательный элемент пленочного типа (Hakko) не может стоить в розницу дешевле $10-$15. Отсюда паяльники (CT-96) и станции с регулятором, цена на которые низка, в 90% случаев имеют нихромовый нагреватель.
- Второе, сопротивление. Нагреватель Hakko состоит из двух, находящихся в толще керамической палочки, дорожек. Одна дорожка, от которой идут два контакта - это нагревающий элемент. Его сопротивление 2.5-3.5 Ом. Вторая дорожка (термосопротивление/терморезистор/термистор) имеет сопротивление 43-58 Ом.
- Третье, внешний вид. В нихромовом нагревателе с торца можно увидеть следы белого цемента, у японского видны пленочный нагреватель и терморезистор (в виде петляющих змейками дорожек). У керамического нагревателя торец плоский.

Медь или никель

Необгорающее жало. Это медное жало, покрытое тонким слоем никеля. Никель перекрывает доступ к меди, защищая ее. Время работы не ограничено. Чистить от нагара не нужно. Медные жала быстро выгорают, их надо постоянно подтачивать, с медного жала сложно убрать весь припой.
Медное жало. Прекрасный тепловой контакт. Но растворение меди в припое, необходимость замены конструкции жало-нагреватель примерно раз в год. Это при ежедневной работе около 6 часов.
Любоё защитное покрытие ухудшает тепловой контакт с зоной пайки и вынуждает применять физическое усилие для разогрева припоя или повышать температуру жала, чтобы это компенсировать. Аналогичная ситуация с латунным жалом.

Клин или косой клин

По умолчанию паяльник продаетя с жалом конусного типа, оно подходит для пайки "подачей". Припой подается к месту пайки вместе с жалом паяльника. Встречается жало "игла", это тоже конус, только тонкий. Тонкое сечение "иголки" мгновенно теряет тепло, жало прилипает к плате.
Оптимальное жало «отвертка» или «клин», довольно удобна заточка типа "косой клин". Это тот же конус, кончик которого сточен с одной или с двух сторон, по типу отвертки или медицинской иглы. Обладает отличной теплопроводностью, лучше шириной 2-3мм.

Целюлоза или сетка

Необгорающее жало следует вытирать о целлюлозную губку, она продается в магазинах косметики. С виду желтая картонка, в воде мгновенно превращается в мокрый, вспененный "кирпич". Еще продают сетчатую мочалку для мытья посуды - отличная вещь. Сунул паяльник, а достал сухой и чистый.
Можно использовать средства женской гигиены на основе ваты или целюлозы, например, ватные диски или тампоны. Пользоваться менее удобно, но результат ничем не хуже. Зато есть практически везде.

Терморегулировка или термостабилизация

Без термостабилизации жало будет перегреваться. Нагрев отвертки в пламени спички или в пламени костра будет примерно одинаковым, до температуры пламени. А мощность нагревателя разная. Регулировать температуру просто: в нужный момент выдернуть отвертку из пламени (отключить нагреватель).
Вопрос перегрева лишь вопрос времени. Если подать на нагреватель номинальное напряжение, перегрев наступит через время "Т", а если подать половинное напряжение (через диод или регулятор мощности), то через время "2Т" (примерно). Только термостабилизация или управляемое отключение нагревателя решит проблему.

Перегрев или недогрев

Не стоит греть паяльник выше 300С, не стоит держать в нагретом виде сухим (без припоя). Покрытие жала окисляется при высокой температуре и перестает смачиваться припоем. Оптимальная температура 250-300 градусов, обычный паяльник, без регулировки, дает 350-400 градусов.
Самое простое решение, диммер (регулятор мощности), используется для плавного зажигания или гашения света в комнате. Это такая "розетка" с крутилкой. Продается в магазинах свето и электротехники. Стоит около 10у.е. Включается в разрыв одного из проводов питания.
Берем кусок хлопчатобумажной ткани (полотенца), смачиваем ее водой. Припой бросаем в баночку с канифолью. Несколько раз проводим жалом по влажной ткани, убираем окисел. А затем, пока жало не окислилось, погружаем в канифоль и начинаем топить в канифоли припой.
Канифоль растворяет окислы, а припой их залуживает. Вытираем о ткань жало, можно работать. Важно, чтобы температура была не выше 300 градусов, иначе жало обгорит и перестанет смачиваться припоем.
Паяльники российского и украинского изготовления (нагреватели) намотаны честно, на 220В. Поэтому работают с номинальным нагревом при 220В, либо недогреваются, когда напряжение снижается. А китайцы спирали недоматывают. Номинальный нагрев при 170-180В, поэтому в разрыве провода стоит диод.
Китайское паяльное оборудование из серии "дешево и сердито". Их основной недостаток с применением регулятора мощности недостаток превращается в достоинство. Паяльник 25вт в случае необходимости можно разогреть как 40вт, или отрегулировать, чтобы только-только плавил припой.
При этом следует учесть, что в разрыве одного из проводов питания китайского сетевого паяльника стоит диод, отсекающий половину сетевой синусоиды, а провода могут играть роль резистора (попросту греться). Провод меняем на акустический, диод выбрасываем, добавляем диммер (светорегулятор).
Особенно полезен такой "недостаток" при сниженном напряжении в сети, но с регулятором. Иначе перекал и невозможность пайки (припой не берет). Лучше брать 40вт, он практически универсальный.

Калибровка паяльника.

Чтобы измерить температуру жала, установите паяльник вертикально жалом вниз на шарик термопары мультиметра, расплавьте каплю припоя диаметром 3-4мм, покрыв термопару и кончик жала паяльника и улучшив теплопередачу.
В режиме полной мощности температура жала паяльника составляет 540-550 градусов. В режиме пониженной мощности (через диод) на паяльник подается напряжение с одним полупериодом. В результате температура жала падает до 350-360 градусов.

Защита глаз -)




http://uvex-safety.ru/
http://solutions.3mrussia.ru/

Гродно, ул.Победы,28
grodno@vostok.by
http://vostok.by/
51-45-47

Blade или лезвия -)








Ну, раз уж упомянули топ-паяльники, то вспомним и о топ-железяках, которыми изоляцию срезать можно. Для гламурных людей со станциями "эрса" или "окай" - ножики "страйдер". Для обеспеченных прагматиков - "ольфа" (с комплектом лезвий). Для небогатых эстетов - одноразовые скальпели со жменей лезвий. Для упрощенных пользователей - обыкновенные канцелярские ножи (с набором сегментированных лезвий).

http://www.striderknives.com/
- Strider SMF
- Strider CC

http://www.olfa.ru/
- Olfa 300
- Olfa NA1

http://www.grodnomed.by/
ул.Доватора, 7
08.30-17.00,
12.30-13.00,
СБ, ВС вых.
тел. 964-304
тел. 482-618

Брэнды или фирмы

- CT
- ZD
- Ersa
- Pace
- Atten
- Baku
- Kada
- Goot
- Antex
- Quick
- Lukey
- Aoyue
- Weller
- Hakko
- Pros-Kit
- Solomon
- Xytronic

Японские шедевры

Den-on Instruments http://denondic.co.jp
- Станция SS-8100 (снята с производства)
- Станция SS-8300
- Станция SS-8400
- Паяльник SS-8200

Китайские шедевры

CT http://tool-world.com/
Lukey http://www.lukey.cn/
Best http://www.sz-best.org/
Aoyue http://www.aoyue.com/
Sunkko http://www.sunkko.com/
ZD http://www.china-zhongdi.com/
Quick http://www.quick-global.com/
Baku http://bakutools.en.alibaba.com/
Solomon http://www.soldering.com.tw/
Ya Xun (YX) http://www.yaxuntools.com/

Отечественные шедевры

- "Актаком" http://www.aktakom.ru/ ( http://www.aktakom.ru/rmo/index.php?SECTION_ID=883&ELEMENT_ID=7497 )
- "Светозар" http://www.svetozar.net/ ( http://www.svetozar.net/catalog/pajalnoe_oborudovanie/pajalniki/ )
- "Колибри" http://www.startatom.ru/ ( http://www.startatom.ru/ru/production/malogabaritniy_payalnik_kolibri/ )
- "Магистр Мини" Ц20А2 http://www.magistr.su/ ( http://www.magistr.su/payalnoeoborudovanie/c20a/index.html )

Практика или удобство
(с) http://easyelectronics.ru/

Во-первых, желательно иметь два паяльника.
Во-вторых, удобных паяльников не так уж и много.
В-третьих, важна конструкция жала, на втором плане корпус.

Сама коробка станции, наличие индикаторов, регулировок и обратных связей по большому счету на плавление припоя не влияет, в 80% случаев достаточно простого аналогового регулятора температуры (ручки), температура подбирается «на глаз» в зависимости от припоя, флюса, толщины деталей...
Смысла приобретать паяльники в составе станций нет, станция стоит как 8 паяльников и ничего кроме банальной регулировки температуры «на глаз» не обеспечивает, простейший тиристорный регулятор стоимостью в $1 делает то же самое.
Имеет смысл приобретать самый дешевый вариант с PVC проводом, его все равно менять. Свойства хороших паяльников: Недорогие. Невесомые. Нетолстые. Хорошо лежат в руке и на столе без подставки. Модульный нагревательный элемент, сменные и удобные жала.
Английская фирма Antex, две модели заслуживают внимания, но они требуют доработки: смены сетевого провода на тонкий силиконовый (акустический "бескислородный") и приобретение или изготовление регулятора мощности.
Дополнительные покупки: жала (2шт), подставка ST6, но подойдет и любая другая. Откручивается винт, удерживающий сетевой провод, провод вынимаеться и выкидывается, на место его вставляеться резиновый амортизатор и польский силиконовый провод для автоакустики, он продается на рынке.
Вместо вилки либо готовый регулятор света (диммер), либо самодельный, собранный в корпусе «зарядного устройства для сотового телефона», в накладной розетке или просто в подходящей коробке. Бонусом воткнуть индикаторный светодиодик параллельно нагрузке.




http://antex.co.uk
- Antex CS18
- Antex XS25

Часть 3 (геморройная)

Про алгоритм изготовления






Если на топ-девайсы не хватает денежных средств, а лоу-левел или ляо-гаджеты нас не устраивают, то можно попробовать слепить самому. Тут стоит исходить из принципа модульно-узловой сборки (покупать готовые запчасти и собирать уже из них).
Конструкция состоит из примерно следующих элементов: сетевой вилки (корпуса сетевого адаптора), предохранителя, тумблера, регулятора мощности (цепи 220в), понижающего трансформатора (импульсного или электромагнитного), выпрямителя (диодного мостика и конденсатора), регулятора мощности (шим на таймере 555), автомобильного предохранителя ампер на 5, светодиодного индикатора, рукоятки паяльника, нагревательного элемента, жала, провода питания.

Начнем с регулятора мощности, поскольку тут возможны варианты. Можно купить готовый (10уе или около 100 000 блр.), можно собрать самому. Тут все зависит от размера, мощности и эстетического чувства. Начнем с серийных вариантов.

- Диммер (светорегулятор в виде врезной розетки + монтажная коробка к нему: http://electrica-pro.ru/?p=350 )
- Твердотельное реле (KIPPRIBOR MD похож на диммер, только мощнее + корпус к нему: http://cxem.net/electric/electric74.php )

( http://promair.by/catalog/145/251.html )
( http://www.owen.ru/catalog/76310443 )

Аналогичный симисторный регулятор мощности можно собрать самому, в различных вариациях. Например, можно поиграться с корпусом, с начинкой и с принципом самой регуляции. В массе своей это будет фазик, т.е. фазовый регулятор мощности.
Собрать устройство можно в корпусе зарядного устройства старого мобильного телефона, в корпусе накладной розетки с прозрачной крышкой (для санузлов), в корпусе самого паяльника (ZD80, ZD90).
Наконец, корпус можно собрать самому из кабель-канала, из брусков, листов пластика, самоклейки, алюминиевого профиля. Это в случае, если нужно куда-то деть неуклюжий понижающий трансформатор и плату регулятора.
В случае с самодельной конструкцией, следует помнить, что схемы есть тру и треш. То есть рабочие, и те, в которых недостатков больше, чем достоинств. Так симисторные схемы создают помехи, примитивные транзисторные разве только не воспламеняются, а шим способен "подать голос".

Примеры схем
(регуляторы мощности)

- фазовый ( http://radiokot.ru/lab/analog/14/ )
- фазовый ( http://radiokot.ru/circuit/analog/home/17/ )
- фазовый ( http://radiokot.ru/circuit/analog/home/20/ )
- фазовый ( http://radiokot.ru/circuit/power/converter/33/ )
- фазовый ( http://radiokot.ru/circuit/power/converter/37/ )
- фазовый ( http://radiokot.ru/circuit/power/converter/39/ )
- фазовый ( http://forum.gtlab.net/cgi-bin/yabb2/YaBB.pl?num=1343153193 )

- шим 220 ( http://radiokot.ru/forum/viewtopic.php?f=1&t=45756&start=20 )
- шим 220 ( http://radiokot.ru/forum/viewtopic.php?f=1&t=45756&start=40 )
- шим 220 ( http://forum.cxem.net/index.php?showtopic=15213&st=360#entry903202 )

- шим 12 ( http://radiokot.ru/lab/hardwork/67/ )
- шим 12 (http://radiokot.ru/forum/viewtopic.php?f=11&t=20693&start=80)
- шим 12 ( http://easyelectronics.ru/shim-regulyator-na-tajmere-ne555.html )

Примеры паяльных станций
(самодельные цифровые станции)

Паяльник CPU http://cxem.net/mc/mc73.php
Паяльник Миха-Псков http://eldigi.ru/site/izmer/11.php
Паяльник Юха http://radio-hobby.org/modules/news/article.php?storyid=728
Паяльник vgorev http://radio-hobby.org/modules/news/article.php?storyid=734

Изготовление нагревателя
(самодельные нагреватели)




Если хотите сделать самодельный паяльник, купите вначале хорошее "вечное" или никелированное жало системы "пруток". Два-три паяльника различных "номиналов" лучше одного универсального. Цена паяльника будет определятся ценой хорошего жала. Всё остальное - копейки.
Если жало решите сделать медным (что лучше по теплопередаче, но хуже по долговечности), то денежная цена паяльника не превзойдёт цену дешёвой бутылки пива, а кайфа будет гораздо больше!
Сначала желательно определить мощность девайса. Паяльник при 24в питания кушает полтора ампера, диаметр нихрома 0,2мм длина 60см (намотка бифилярная), если надо 12в и 20вт., то два ампера приблизительно от источника питания.
Более толстый провод вторичной обмотки трансформатора, более толстый нихром. Меньше витков нагревателя, меньше площадь контакта с жалом. Расчет придется проверять практикой. Исходным будет значение напряжения питания.
Подключаем к питанию кусок нихрома для получения еле заметного свечения (в темноте), этот кусок пытаемся использовать в качестве нагревателя паяльника. Заготовим нихром (20см длиной, диаметром 0,2мм). Отожжём, приварим выводы.
Перегибаем пополам и бифилярно наматываем на жало. Осталось закрепить нагреватель стекловолоконными прядями и силикатным клеем, одеть чулок из стеклоткани и сунуть в кожух. Нужно два стекловолоконных чулка, стеклянная нитка и силикатный клей.
Как сделать выводы нихромового нагревателя? Один слой с выводами от разных сторон нагревателя не вариант. Значит, мотаем бифилярно! Перегибаем отмеренный отрезок нихрома пополам. Закрепляем перегиб с помощью стеклотканевой нитки и клея. Уложить спираль ровно с поможет нитка.
После закрепления выводов стеклотканевой ниткой, технологическую тканевую нитку можно убрать, а можно оставить и нюхать, как она обгорает при первом включении. Обмазка на основе песка, талька и силикатнго клея технологична в приготовлении, хранении, нанесении. Нанесение мокрым шпателем. Сушим, шкурим.
После определения длины, привариваем медные выводы (МГТФ) и подвергаем нагреватель экстремальному нагреву с целью придания мягкости (отжиг). Мягкий нихром лучше укладывать. Кроме того, при отжиге создается оксидная пленка, помогающая изоляции витков.
Нагреватели могут бть в стекловолоконных "чулках". Чулки взяты с термоустойчивых проводов. Доступны в любом магазине, торгующим электрооборудованием. В этих же магазинах можно купить тонкие термоустойчивые трубки для изоляции выводов нагревателя и термопары. Ищите патроны для мелких галогенок.

Шнурок. Провода питания нагревателя и провода термопары (МГТФ) помещены в обувной шнурок. Достаточно устойчивая и мягкая оболочка. Внутри четыре провода. Два питания нагревателя и два для сигнала с термопары.
Решено сделать провод из провода МГТФ. Надо сказать, что толщина жилок родного провода невелика. Метровый пучок МГТФ из 5 проводов был сделан. Далее предстояло сунуть этот пучок в трубку. Термоусадка и пвх трубки показали недостаточную мягкость.
Поэтому я решил засунуть его в шнурок, для чего он был взят у жены на время. Как просунуть пять гибких проводов в шнурок? Засовываем концы пучка в 4 сантиметровый кусок термоусадки и обжимаем. Желательно термоусадку по диаметру, иначе может вылезти.
Далее действуем по принципу продевания резинки в штаны. МГТФ летит к выходу из шнурка. Далее разбираем паяльник. Он легко раскручивается, а плату можно вытолкнуть отверткой. Далее прозваниваем провода и надеваем на них разные по цвету термоусадки, чтоб не перепутать.
Можно конечно сначала запаять, потом определить провода с другой стороны, но следует учитывать что сопротивление термопары и нагревателя невелико и тестер пищит даже при прозвонке нагревателя и термопары.
Втыкаем разъем, включаем станцию. Не работает. Потом проверил два свободных контакта на разьеме родного провода. Оказалось, они замкнуты между собой, это чтоб станция поняла что в нее воткнули паяльник. Замыкаем провода в разьеме кусочком провода.
Провод получился офигенно мягким и приятным на ощупь. Правда синтетический шнурок не огнеупорен. Сами провода не плавятся, да и нету меня привычки палить провод паяльника. Вообще то можно просто сплести косичку из 5 проводков МГТФ, но черный паяльник с розовым проводом смотрится некрасиво.

Изготовление нагревателя

К ручке из дерева прикреплена медная трубка (тормозная, топливная), в которую запрессовано "вечное" жало. На жало намотано 2-3 слоя стеклоткани, по которой навивается нагревательная спираль (вместо нее можно использовать тальк/силикат). Снаружи спираль изолируется стеклонитью или смесью тальк/силикатный клей.
Трубку разогревают горелкой и напрессовывают на хвостовик стального основания (сверло, гвоздь, торчащий из рукоятки паяльника). На жало наматывают два слоя стеклоткани нихромовую спираль. Спиралью служит нихромовый провод диаметром 0,35мм (спираль электроутюга) сопротивлением 5-5,6 Ом.
Пропускают сквозь отверстие в ручке шнур питания, свитый из трех изолированных гибких проводников. Трансформатор для питания паяльника должен иметь хорошую межобмоточную изоляцию и ток вторичной обмотки около 1А.

Источник питания

Пониженное напряжение питания паяльника, оптимально 12 вольт. С одной стороны безопасно, с другой стороны, подходят слегка модифицированные импульсные блоки питания от галогенных ламп формата MR11-MR16. Они компактные и легкие.
Покупается блок питания для галогенок, не меньше 100Вт. Паяльник легчайший (БП в виде ИИП лежит в стороне от самого паяльника). Все, что нужно, заменить транзисторы на более мощные и установить их на радиаторы. На выходе переменка 11,5-12в.
Если 100Вт, то внутри меняются силовые транзисторы на MJE13009 или подобные. И он становится мощнее, ферриты позволяют. В принципе, можно оставить штатные 13003 или 13005 (последняя цифра - ток). Но если не заменить, или не добавить им радиатор - при долгом нагреве - стрельнут.
Потом сверлим дырки в корпусе и ставим пропеллер от видеокарты. Выводим многожильным медным 2х проводным "акустичским" силиконовым проводом Ф2,5мм эти 13,5В наружу. Добавим тумблер и готов блок питания. Дальше блок регулировки, это или диммер до, или шим после.

"Дизельный" паяльник

http://radiokot.ru/forum/viewtopic.php?f=3&t=8757

Сделал паяльник, используя свечу накала от дизельного двигателя автомобиля. В итоге паяльник нагревается примерно за 60 секунд до рабочей температуры, работает от 12в, держит заданную температуру. Так чт

А еще у нас есть синька и зеленка
аптека тут нипричем )))






Карьер "Грандичи", за Комбинатом строительных материалов. В народе этот карьер называют "Синькой" и "Зеленкой" - за цвет воды. Подобный эффект дает мел на дне.
Водоемы планируют засыпать и посадить сверху лес. А жалко. Красота неземная. Отвесные берега, глубина метров 15.
Купаться запрешено, но можно просто на берегу отдыхать и красотой любоваться. Хорошо хоть решили засыпать песком, а не мусором. По оценкам - засыпать придется лет 10.
Сейчас там, правда, свалка. Много мусора после "отдохнувших". Эх, какие места. Туда можно было бы за деньги водить, показывать. Осинь жаль.

Ювелирная мастерская готова изготовить изделия любой сложности в разумные сроки. Возможно использование вашего металла.

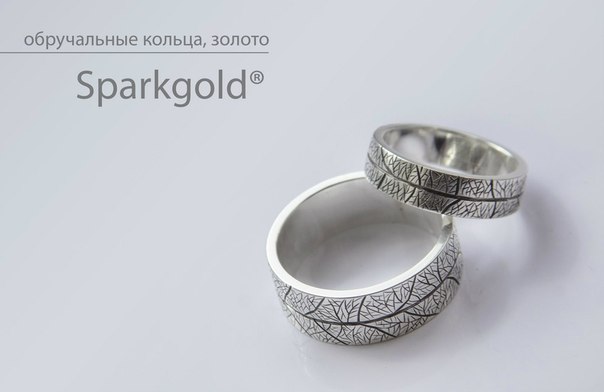

Приглашаем молодоженов приобрести обручальные кольца самого разного дизайна.

Связаться с нами можно:

http://vk.com/sparkgold_uvelir
sparkgold@yandex.ru

Несколько фоток планетарки а-ля Форедом...
