Здравствуйте. Может кто-то сталкивался с такким:
 Станок Roland MDX-40A ошибочно воспринимает G-код, который отправляетса на него для порезки. Станок начинает отрабатывать несуществующие траектории. С виртуальной панели в ручном режиме станок управляетса без проблем. Переустановка драйверов и програмного обеспечения устранить проблему не помогла. С нетерпением жду ваш ответ!!!

Привет ребята,

Наталкивался на эту тему уже несколько раз, но в конце концов сел и все прочитал. Интересно.

Есть пара вопросов.

1. Пойдет ли этот 'flip flop' к Роланду MDX 40?
Я знаю что у Роланда есть собственая 5я ось, но ее не поднять выше чем ~ 30 градусов ни как. А этого не достаточно.

2. Если пойдет, то можно ли у когото этот 'flip flop' купить? Самому зделать возможности сейчас нет.

Спасибо!

SandrHard,
 Что то Вы Намудрили .

Крейсерская скорость подачи для Роланда MDX-40 15-20 мм/сек .
Давайте так .
Открываете модела плеер и для начала работаете в нем не выдумывая своих настроек .
Смотрите какой формат и т.д . Запускаете станок из моделы .  Воспринять то он все воспримет ,
а как на счет ошибок ?

SandrHard, SandrHard,
Посмотри здесь mdx-15-t186-20.html" target="_blank" rel="nofollow">http://forum.jwiki.ru/roland/roland-mdx-15-t186-20.html ,похоже проблема та же.

Подскажите где можно приобрести оснастку для вырезания колец и рамки для держания восковых пластин для Roland MDX-40. Или подскажите идею как самому смастерить.

Причем тут неправильная стратегия?

Если у вас станок пилит нормально только в одном положении, а в других плохо пилит, лучше обратиться к производителю или в представительство с вопросами.

На MDX-40 пилил и по отношению X, и по Y, и по "смещению", подобного никогда не видел.


Какая у вас настройка фрезы в программе?
Нет ли мусора на "ремешках" подачи?
Скиньте файл, который отправляется на станок и с пометкой, какой фрезой резали, постараюсь восстановить УП и посмотреть, что и как будет резаться.

Станок MDX-40. Нашел ветку про флип, думаю надо что-то такое приспосабливать. Нужно исключить использование задней бабки для крепления заготовок, дает смещение, центровка с помощью цилиндров результата не дает, несовершенство конструкции со временем выдало этот косяк...

Цитата
(SandrHard 11.03.2013 22:26:34)Roland MDX-40

Отчего же нету? есть)
Смотрим видео  http://www.youtube.com/watch?feature=player_detailpage&v=W8rNtixjKYE

Мда,
уважаемые специалисты,
Ну это точно не инструмент.
Про стратегию смещения выше в тексте ничего не нашел.
А есть ли реальный Roland за этим образцом?

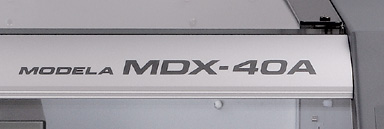

Что-то не видно самого "MDX 40-A" за этим образцом.
Да и название модели неправильно написано "MDX 40-A"
Уж владелец станка, проработавший на нем более 80 часов, мог бы название станка правильно написать:



Хотелось бы увидеть образец на фоне станка, хотя бы на рабочем столе станка.

Такой "чудо полосатый образец" можно на любом станке сделать...

Ну вот! Отлично!
Станок уже видно!
Теперь верю. =)
Было бы неплохо увидеть как деталь в нем закреплена, чтобы понять в каком направлении возникает ступенька. Пару снимков в разных масштабах, ато Вы любите в макро режиме все снимать =)

Не может ли при вашей системе зажима-крепления пластина воска ездить в оснастке из оргстекла?
Может проблема в креплении и делать во время обработки играет?

в вашей стратегии Шаг по Z у вас какой?

Если деталь не играет и режете из ArtCam'a, то попробуйте стратегию чистовой обработки "3D смещение"

Кроме того в комплекте с MDX-40A поставляется родная программа Roland SRP Player,
в которой можно попробовать открыть модель и при открытии выбрать максимальное качество,
далее в SRP Player можно попробовать стратегию X или Y, а потом X+Y, и посмотреть результаты.

Пришлите пожалуйста ваш файл, или киньте на него ссылку.
Я тоже попробую его порезать.
Он у вас в чем? В NC-кодах или в RML?

Как вариант можно зайти сюда: http://www.rdm24.ru/support/drivers.php
Скачать и обновить последнюю прошивку для MDX-40A: Firmware Ver.1.50
и скачать и обновить последнюю версию Vpanel для MDX-40A: VPanel Updater Ver.1.10
вдруг поможет.

Станок в последнее время постоянно "врал" по осям Y и Z, приходилось постоянно ловить ноль. Решил обновить дрова и перепрошить его до MDX-40A. В итоге обновления драйверов на станке замигала лампочка SCANNING станок в итоге не на что не реагирует, после выключения и включения питания мигает лампочка MODELING и опять тишина, станок не на что не реагирует...
Может кто сталкивался с таким, или в сервис везти, или сразу на помойку?

Цитата

(mazianin 15.03.2013) Станок в последнее время постоянно "врал" по осям Y и Z, приходилось постоянно ловить ноль. Решил обновить дрова и перепрошить его до MDX-40A. В итоге обновления драйверов на станке замигала лампочка SCANNING станок в итоге не на что не реагирует, после выключения и включения питания мигает лампочка MODELING и опять тишина, станок не на что не реагирует... Может кто сталкивался с таким, или в сервис везти, или сразу на помойку?

Сорри что оффтопом загадили тему. Больше на вопросы по станкам в Вашей теме отвечать не буду.
По поводу Вашего вопроса, думаю стоит обратиться в сервисный центр или к поставщику Вашего Роланда. Скорей всего плата управления шпинделем накрылась ну или что-то что связанно с контроллером.

Если кому то интересно, цена Роланда MDX-40 примерно $12,000. За 5ю ось дополнительные $10,000. Но, поскольку эта фиговинка типа самодельная, будет работать только в ProtoWizard/MachineWizard и только в Индекс-моде.

Цитата
Протовизард - это Дон Вейзман, в одном лице, вот он тот умелец, который пытается превратить Роланд в станок.

Может нужно станок перешить на предыдущую версию (т.е. MDX 40 1.0)? Есть такой софт, MDX40A_Downgrader. А потом ставьте MDX 40А прошивку.

У меня чтото похожее было раньше; помогло. Так же есть MDX 40/40A сервис мануал. Пишите, перешлю.

Цитата

(mazianin 15.03.2013) Станок в последнее время постоянно "врал" по осям Y и Z, приходилось постоянно ловить ноль. Решил обновить дрова и перепрошить его до MDX-40A. В итоге обновления драйверов на станке замигала лампочка SCANNING станок в итоге не на что не реагирует, после выключения и включения питания мигает лампочка MODELING и опять тишина, станок не на что не реагирует... Может кто сталкивался с таким, или в сервис везти, или сразу на помойку?

Могу поделиться ещё одним нехитростным способом который ведёт к уменьшению времени:

Подкова выполненна с помощью Райно. Размер подковы 150 х 170 мм. Вес файла с накладками - 450 мб. Вес одной половинки подковы в СТЛ - 190 мб. Райно вылетало при расстановке поддержек для фрезеровки. ДескПрото думаю не вытянул бы. Сбуливание всех деталей проходило в Magics, триангуляция проходила в Magics.
Вес одной половины подковы был уменьшен до 28 мб.
Фрезеровка проходила на Roland MDX-20 (рабочее поле позволяет).



На первом фото мы видим не триангулированный объект, с кучей мелких деталей и огромным весом в МБ.



На втором фото уже хорошенько триангулированный объект уменьшенный до "безобразия" и при этом с достойным качеством поверхности.



На одном из "общедоступных" ресурсов мне уже приходилось делиться этим уроком, но думаю пользователи форума не будут против если я его опишу.

Здравствуйте, форумчане. Прошу помощи. Есть станок mdx-20, подключен к компьютеру, дрова установлены, нужный софт есть. Но нет никакой документации. Он долго стоял без дела и бумаги, диски и пр. затерялось в глубинах складов фирмы и я подозреваю, что были выкинуты как ненужный хлам. О станке говорят, что в нем есть какая-то неисправность, поэтому его и оставили в покое. Я решил его возродить. Большая просьба дать общую информацию по работе со станком, так как методом тыка заниматься некогда, куча и других обязанностей. Хотел бы в свободное время почитать руководство, да и любую сопутствующую литературу. Сам я занимался и занимаюсь 3ди-моделированием, так что думаю потяну )))

Цитата
(energyos 31.05.2013 07:36:28) и вот эта модель интересна всего 15 000рублей + шпиндель 3000р кто что думает по этой модели? http://www.ebay.com/itm/Sable-2015-CNC-ROUTER-ENGRAVER-mill-PCBs-engraving-/190848759740?pt=LH_DefaultDomain_0&hash=item2c6f78f7bc

Это "рутер", кроме шпинделя за 3000р вам надо еще будет купить к нему контроллер, блок питания и компьютер для управления всем этим. Кроме того, надо будет ещё оплатить доставку, другими словами, в бюджет 18к вы не уложитесь.

Если хотите купить станок в пределах 50к рублей в России, берите cutmaster или purelogic (тот, правда, встрянет около 70к рублей).

Кроме того, кто-то периодически продает roland mdx-15 в пределах 50-60к рублей, но его лучше не берите.
Есть еще Proxxon MF70 с ЧПУ, его тоже не берите, намучаетесь.

Спасибо всем за ответы. У меня опять вопрос, где можно купить в Киеве на станок mdx-20 двигатель? или какой-нибудь аналог, можно по-мощнее.  Оказалось, что станок выходит в безопасны режим из-за двигателя, так как только я снимаю с него шпиндель с фрезой станок работает нормально. Кстати, при прокрутке вала двигателя ход несвободный с прощелком, что я думаю не есть хорошо. Жду ваших ответов.

SandrHard,
Однако...
У меня тоже Roland MDX 40,не так давно купил,но до фрезеровки дело пока не дошло.И поворотка у меня такая же...одним словом файл тест Я скачал.Как только "руки дойдут" попробую и поделюсь опытом.А терпение у Вас железное!!!!!!!Столько нападок вынести!!!!Да! правду говорят:терпение и труд...
Я еще добавлю,мне как то довелось "сражаться" с одной проблемой лет этак пять назад связанной с 3 D моделированием и один человек с этого форума мне помог!!!!РЕАЛЬНО помог.Он тоже моделирует и фрезирует и многое другое.Тут есть реальная помощь.
