Вот (по моему мнению) способ это сделать...
пробовал по разному...и через экструды....и офсетом...и просто строить по курвам, ето саммый гуманный.....
1. экспортировать Короловские кривые в Рино (я делал через DXF-Auto CAD) (или отрисовать в Рино)
2. произвести Rebuild Curve (совет)
3. уложить Curve на Surface
4. Split
5. удалить не нужное
6. загнуть получившуюся надпись на кольцо
7. Extrude Surface To Point
8. построить вырезку (какую треба)
9. вычесть не нужное
10. вычесть из кольца надпись
вычиталось в РИНО около 2 минут (зразу все , не по частям)
можно еше через Magics, там вообще и секунды не прошло (перевести в STL и вперед.. )
на все про все ушло, где-то около часа (56,25 минут... )
результат
Offline
Гость
Гость
привет.
вроде во всем разобрался кроме одного: Как сохранять исправленные stl-файлы??
Есть Magic for Objet, научился загружать и править stl-файл, но единственный формат в котором можно что-то сохранить - формат *.magics.
Чего с ним дальше делать я не знаю.
(хотя в справке написано что можно сохранять и в *.ozf file, но как??)
там же (в справке) жирным написано, что в stl он ничего сохранять не будет.
Есть Objet Studio который воспринимает *.otf (не *.ozf!) файлы, и *.stl файлы, но с stl ничего делать не хочет и вообще при сохранении говорит неверный формат.
И есть Job Manager который все время хочет какой-то принтер и выдает ошибки!
Как все-таки исправить stl файл с помощью Materialise Magics v10 и на выходе получить его же исправленный? С помощью чего он сохраняется ?
Offline
Гость
Гость
нету там такого есть Save and Unload Part(s), но он НЕ МЕНЯЕТ файл stl (а лишь создает файл проекта *.magics и выгружает деталь).
Может настройки какие не те? Ставил на двух компах, все одно.
Offline
Модератор
Сообщений: 2412 Регистрация: 24.12.2004
В АртКаме ( ну нет у меня ключей на Матрикс , только один фиолетовый на TG)))) так вот в Арткаме, с готовым узором вектором, таке кольцо делать 5-7 минут.
Одна кнопка- Буквы постоянной высоты...
Похож принцип?.. такие же клинья на узорчеге..
Вот на это.. 2 минуты ушло... "комп задумался"
Ну еще пару минут в фон утопить...
полученный STL свернуть.. можно и в Райно
Ну и сколько будет в Матриксе???
Offline
Сообщений: 26 Регистрация: 10.09.2008 Откуда: Москва
А у нас есть вот такая птичка в STL, и стоит то всего 499 рубликов!!!
А Георгий Победоносец, есть вот такой, только подороже.
Offline
Сообщений: 141 Регистрация: 10.01.2005
Прислали мне несколько моделек типа такого
Каждая по 40 метров в STL. Первая на мой взгляд прямо просится в металл и кулончик на шею девочке, вторая - в бронзу и на письменный стол. У меня эти модели будут лежать без движения и надежду на воплощение в реальный объект вечно. Для подробного рассмотрения кликните по картинке.
Offline
Сообщений: 176 Регистрация: 26.11.2007 Откуда: from Matrix with ....
Добрый день!

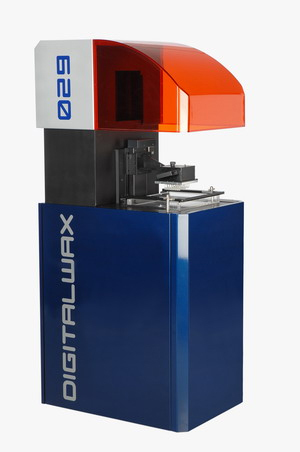

17-18 октября приглашаем Вас посетить практический семинар-презентацию новой машины для создания мастер-моделей из полимера
Digital Wax 029, который будет проходит по адресу
ул. Люблинская 18А, ЗАО Сапфир
Заявки по телефону 495-739-4311
Контактное лицо: Третьяков Лев
DigitalWax 029 является самой быстрой из машин DWS, использующая новейший принцип фокусировки лазерного луча.
Рабочая зона: 110х110х60 мм
Толщина слоя (изменяемая програмно): от 0,01-0,1 мм
Разрешение: 0,01 мм
Используемый материал:DC500 (белый)
Лазерный источник: твердотельный BlueEdge
Формат данных не входе: STL, SLC
Програмное орбеспечение: DigitalWax Controller
Програмная поддержка: Windows XP / 2000
Интерфейс коммутации: РС включен в поставку
Питание: АС 220 В, 50/60 Гц, 500 Вт
Размеры: 770х545х1350 мм
Offline
Модератор
Сообщений: 926 Регистрация: 25.01.2005 Откуда: Москва
Егор, задели за живое? Я тоже как-то цветочки делал, правда, там был только один ракурс дан ..
Времени конечно побольше ушло, но всё подетально, под STL
Сообщений: 419 Регистрация: 24.02.2009 Откуда: Москва
Dmitri, Ок.
Чую надо уже начинать резать, а то режу я долго.
Offline
Сообщений: 11 Регистрация: 23.08.2012
Добрый день !
Подскажите пожалуйста...
Сегодня занялся DeskProto ( Версия 6 с сайта, триал ).
Разобрался достаточно быстро, но работать не смог.
Открываю STL файл , он создавался в Rhino...
Все прекрасно, но по оси Y стоит смещение 120 мм, по X тоже, но там цифры гуляют. ( Откуда ? )
На всех абсолютно моделях. Убирал смещение вручную, вообще ерунда получается
при симуляции Модель в одном углу, ToolPath в другом.
Станок в настройках - Roland MDX-20 без поворотной оси
( У меня он есть, я хотел на нем потренироваться, изучить DeskProto. )
NC файл создавал, отправлял через DropOut.
Фрезу не вставлял, смотрел что получится.
Ничего похожего не получилось.
Подскажите, кто виноват и что делать ?
Кстати не подскажете как разобраться в файлах для Rolanda которые отправляютcя на станок.
Все эти строки V8, V10, V13... и Z .... с цифрами через запятую ?
И еще, так и не нашел способа через DeskProto ввести начальные координаты осей.
Определял при помощи Modely 4 от Rolanda.
Подскажите, в каком направлении думать !
P.S. Смотрю в окошке Geometry information ( Part ) у меня почему то изначально X и Y ( min) не равны 0
Изменено:
- 31.08.2012
Offline
Сообщений: 11 Регистрация: 23.08.2012
Дмитрий извини, за Ваш совет спасибо не скажу.... Не за что...
120 мм это шло из Rhino, я в нем сам пока не силен, а художника ночью беспокоить не хотел.
Исправил мой STL файл при помощи программы netfabb studio basic.
Все сразу стало понятно и логично, модель получилась !
Сутки от знакомства с DeskProto до восковой модели, это терпимо...
Теперь сижу с JWX-10. У меня есть время до понедельника.
Offline
Сообщений: 11 Регистрация: 23.08.2012
svp, Спасибо, я с этим разобрался... Я это делаю в netfabbStudio, когда STL файл проверяю.
Offline
Сообщений: 748 Регистрация: 19.12.2009 Откуда: Это город на Неве.
По многочисленным просьбам открываю эту тему.
В ней, с вашей помощью будут показаны и описаны приспособления для четырех осевых
фрезерных станков расширяющие их функциональные возможности.
Одно из приспособлений Flip Flop.
Flip Flop добавляет четырех координатному станку, пятую координату которая работает в индексном режиме. В результате вы можете реализовать 5ти осевую фрезеровку модели на четырех координатном станке.
Низкая стоимость изготовления приспособлении, думаю 10 - 300$, позволяет значительно сэкономить средства при покупке или эксплуатации станка.
Судите сами, четырех осевой станок стоит 2000-10000$ плюс стоимость приспособления
300$, а это 10300$ максимум, меньшем чем 20000$ за пяти осевой.
А при нынешнем кризисе в Европе, такая экономия весьма актуальна.
fiodorov, Красиво "сфотанно", роса не сошла еще, а резка эт так себе, мог бы и на Роланде класс показать на этом, умный тут с 5х.
Offline
Сообщений: 1569 Регистрация: 30.06.2011 Откуда: Москва
А вот и сам скан черепа, что был взят за основу этого колечка....
Offline
Сообщений: 171 Регистрация: 28.05.2012
Доброй ночки, я с гостинцами...
Цитата
Чуть позже выложу фото... залито фиг знает чем по самые не хочу и даже с боков, что бы надёжнее, а вот линзу снизу для жемчужины сделать, мозгов на производстве видать не хватило...
Месяц назад относили к "ювелиру" что бы он в колье вставил браслет... (у заказчицы был комплект)
вставил... да вот только на себя не примерил, а не лишнее было бы... и настроение человеку не испортил бы тогда...дело в том, что колье - в том самом месте где находятся звенья браслета, а они находятся в центре - переворачивалось на 90 градусов и для обладательницы вид был тыльной стороны (то есть когда она наклоняла голову и смотрела на него с верху в низ - видело его внутреннюю сторону, шипы камней), а для всех остальных колье которое изначально шло по телу, выкручивалось ребром на груди (стояло колом, а не по телу лежало как и должно быть...) она мне его отдала со словами что она его ненавидит, и что бы я сделал с ним что нибудь. Так как после работы того "ювелира" она это колье не носит... не нравится оно ей... (Задачка да? Попробуй сделать так что бы то что человек ненавидит, вдруг вновь понравилось ) Я конечно свечку не держал, но есть подозрение что обильно залитые места клеем это его рук дело, сложно себе представить что браслет в таком похабном виде на производстве прошёл ОТК... вот не верится мне что то, думаю как раз таки с производства браслет вышел достаточно аккуратным. Вот чашечек чего не сладили, не понятно... там буквально маленькие "блюдца" и жемчужинам деться некуда, будут сидеть як влетые...И выглядело бы по симпатичнее... Ну да и Бог с ними, не сделали так не сделали...
Говорит, я его ненавижу (первый раз вообще такое слышу! Хотя нет, была девочка однажды, с кольцом, от бывшего парня наркомана, ассоциации у неё это кольцо неприятные вызывало...но она так не отзывалась об изделии...), а потом добавляет "сделай с ним что нибудь... Что бы не перекручивалось и на одно звено уменьши, а то длинноватое... И что бы - показывает в зоне декольте - вниз вот так на груди что бы сходилось"...
Кольешка разноцветная и под рукой особо метала тоже не было свободного, к сожалению, а то блюдцами заморочился вообще не вопрос (я в этом плане не ленивый). Да и штифты перепаял бы... И материала мне заказчица не дала... так что работал с тем что было.
(звенья браслета пришлось тоже развернуть, так как они толще звеньев колье)
Развернул половину колье в другую сторону, что бы растительный орнамент шёл на встречу друг к другу и в центре сходился...на одно звено уменьшил. Повесил его вниз, сделал лаконичный - на мой взгляд - композиционный центр. По началу промелькнула мысль что его бы по активнее может сделать, но потом решил оставить на первоначальном варианте. Ведь кому кому, а её мужу, активный композиционный центр на груди своей ненаглядной, горячо любимой, обожаемой уж точно не нужен Да и металла особо нет разгуляться...Вообще, за ранее с ней обговорил, я Вас услышал, внесу коррективы и пожелание, Вы его поносите, посмотрите насколько Вам удобно и если возникнет необходимость доработки, то мы это сделаем (или всё переделаем) - главное что бы к Вам вновь вернулось то самое первое чувство - очарование - изделием купленным и подаренным с любовью Вашим мужем. Она согласилась, а потом добавила "...ну если что, можно будет переделать?" ё п р с т (я же только что об этом сказал!) Говорю, конечно можно, я же сам Вам это минуту назад предложил, если что переделаем, не переживайте ... если что я Вам в коралёк всё сплавлю и отдам *шучу...
Жемчужины все снял, убрал старю пахобень, подчистил мальца и заново всё переклеил.
Штифты в двух местах отсутствовали (жемчужины держались за счёт каркаса из клея, которым жемчуг был почти весь залит).
*Достаю гостинчик...
Ситуация...В жемчужине отверстие больше чем диаметр штифта. Как быть? Что бы штиф в жемчужине не болтался как ...кхм...в проруби - плотно входил вообщем... Можно расплющить кончик, а можно...
с начало чуть насечек на штифтах сделал, а когда жемчужину приложил, она свободно болтается... Хм... одними насечками тут не обойтись.... Решил вопрос следующим образом. Слегка загнул кончик штифта круглогубцами в одну сторону
затем чуть ниже опустил круглогубцы и отогнул в противоположную - получилась "волна" Здравая тема , сам испёк "угощайтесь" , возникнет ситуация, попробуйте. Штифт плотненько так в жемчужину входит, навёл двухкомпонентку, иголочкой замешал тщательно на целлофане и пусть чутка загустеет, через минуту (через две, две с половиной минуты уже будет не взять, так как схватится...)буквально на кончик иглы (или воспользоваться хвостовиком пилки) взять капельку и промазать отверстие в жемчужине, слегка мазнуть штифт и плотненько чуть прокручивая насадить жемчужину на штифт - сядет как влитая Излишки убрать салфеткой. А ежели подсохло уже, то с жемчуга легко ногтем соскоблить (ток без фанатизму)
... в итоге у меня получилось:
Вот такой вот лёгкий апгрейд ...пока дописал уже утро наступило)) Ну не суть, всем хорошего настроения... и вот что бы жемчуг у вас при фиксации сидел як влитой P.s. Пойду гляну, что там сегодня в снах транслируют...
Offline
Сообщений: 74 Регистрация: 06.06.2012
ozokerit, Можно купить по этой ссылке (. Выбираете. Оплачиваете. Присылают посылкой. В течении 8-14 дней доставит курьер. Сам пользуюсь покупками постоянно. Придворительно нужно зарегистрироваться. Можно через посредника
Offline
Сообщений: 1569 Регистрация: 30.06.2011 Откуда: Москва
Для 3D принтеров следует использовать формат STL.
STL (stereolithography) — формат файла, широко используемый для хранения трехмерных моделей объектов для использования в технологиях быстрого прототипирования, обычно, методом стереолитографии. Информация об объекте сохраняется как список треугольных граней, которые описывают его поверхность, и их нормалей. STL-файл может быть текстовым (ASCII) или двоичным. Одним из условий отправки на принтер является целостность объекта как твёрдого тела. Объект не должен иметь открытых краёв.
Offline
Сообщений: 277 Регистрация: 14.11.2010
По большому счету неважно ,в каком пакете 3D графики сделана модель. Главное ,что-бы вы могли выполнить задачу быстро и удобно. А дальше, что-бы получить с цифрового файла физическую вещь, модель прототипируется. Если будут резать на фрезере, то никакой особой подготовки не требуется. Если модель будет раститься на "3D принтереt", то лучше всего экспортировать в STL и пролечить Меджиком. По лечению
)
(я же только что об этом сказал!) Говорю, конечно можно, я же сам Вам это минуту назад предложил, если что переделаем, не переживайте
*шучу...
Решил вопрос следующим образом. Слегка загнул кончик штифта круглогубцами в одну сторону
Излишки убрать салфеткой. А ежели подсохло уже, то с жемчуга легко ногтем соскоблить (ток без фанатизму)
