korobtsov-alex,
Спасибо большое . У меня не Mach а уже CNC.
Буду пробовать. А то уже думал пока по совету делать автогол и колебровку пару мм правее -левее.

на пару много

просто нужно вырезать тестовый файл площадка 2мм (должен быть в папке файлов ствнка)


померить
разницу поделить пополам и добавить к заданным референсным значениям в MyCNC
и пока не поменяете пластину можно пилить

после замены площадку 2мм выпилить снова и проверить значения и тд

Цитата
(Jewellir39 09.11.2018)Mach а уже CNC

Тут у всех CNC (ЧПУ). У Вас MyCnc )))

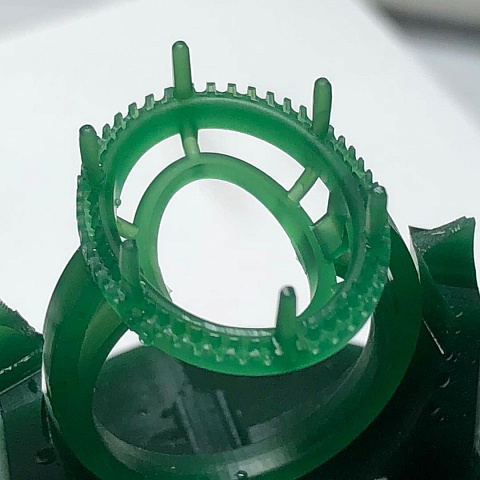

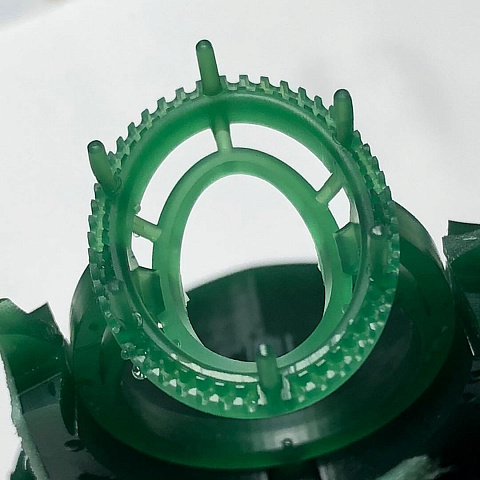

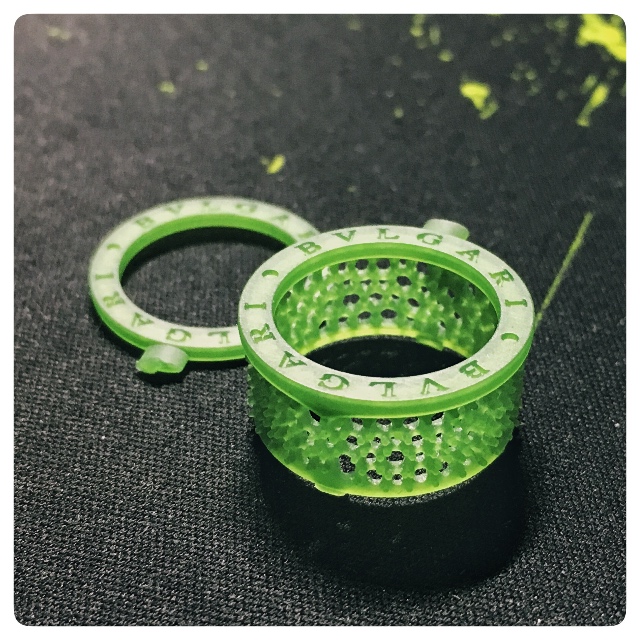

Восковка кольца, вырезанная на Мире 6 компанией "Pla Dia", Токио

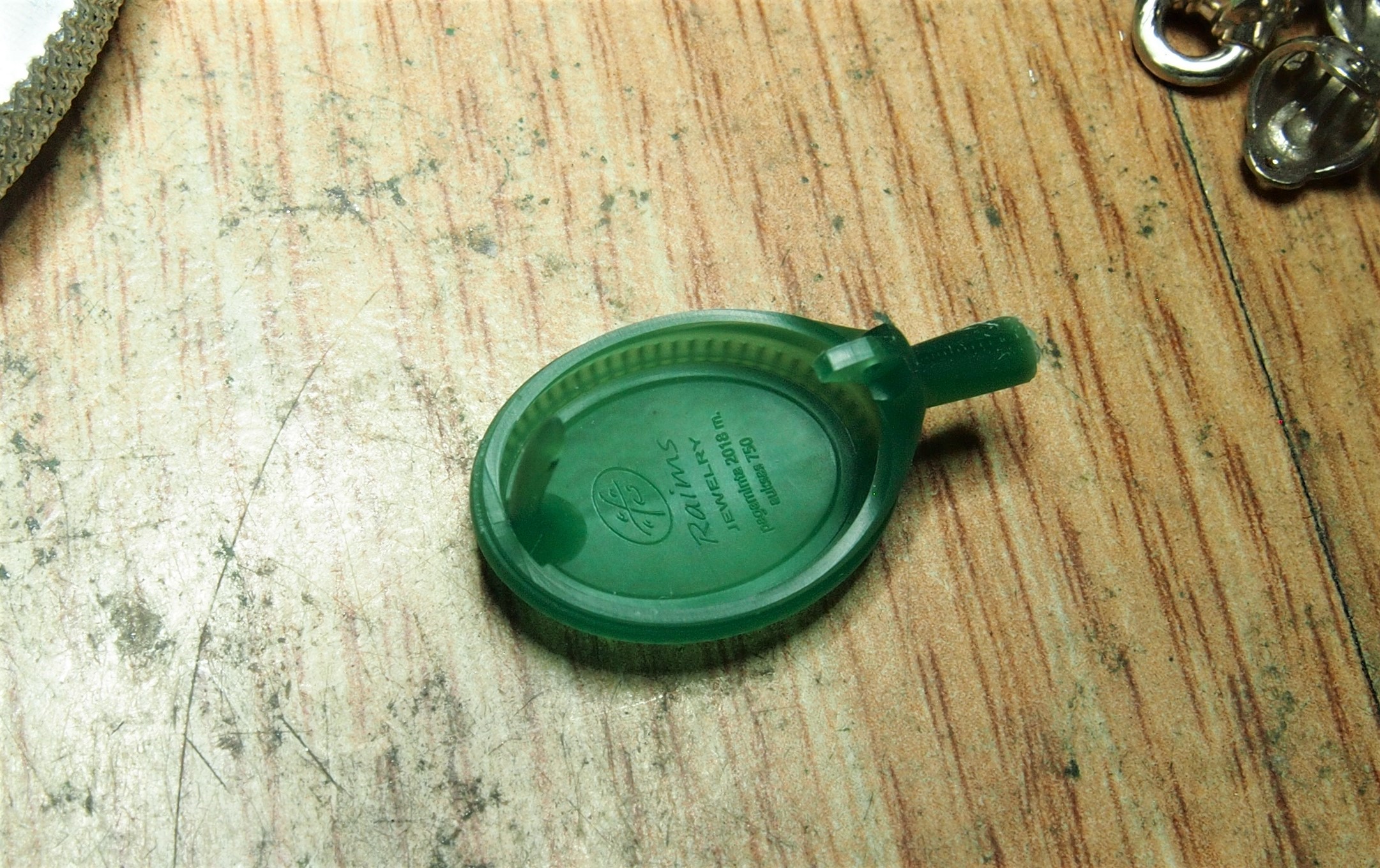

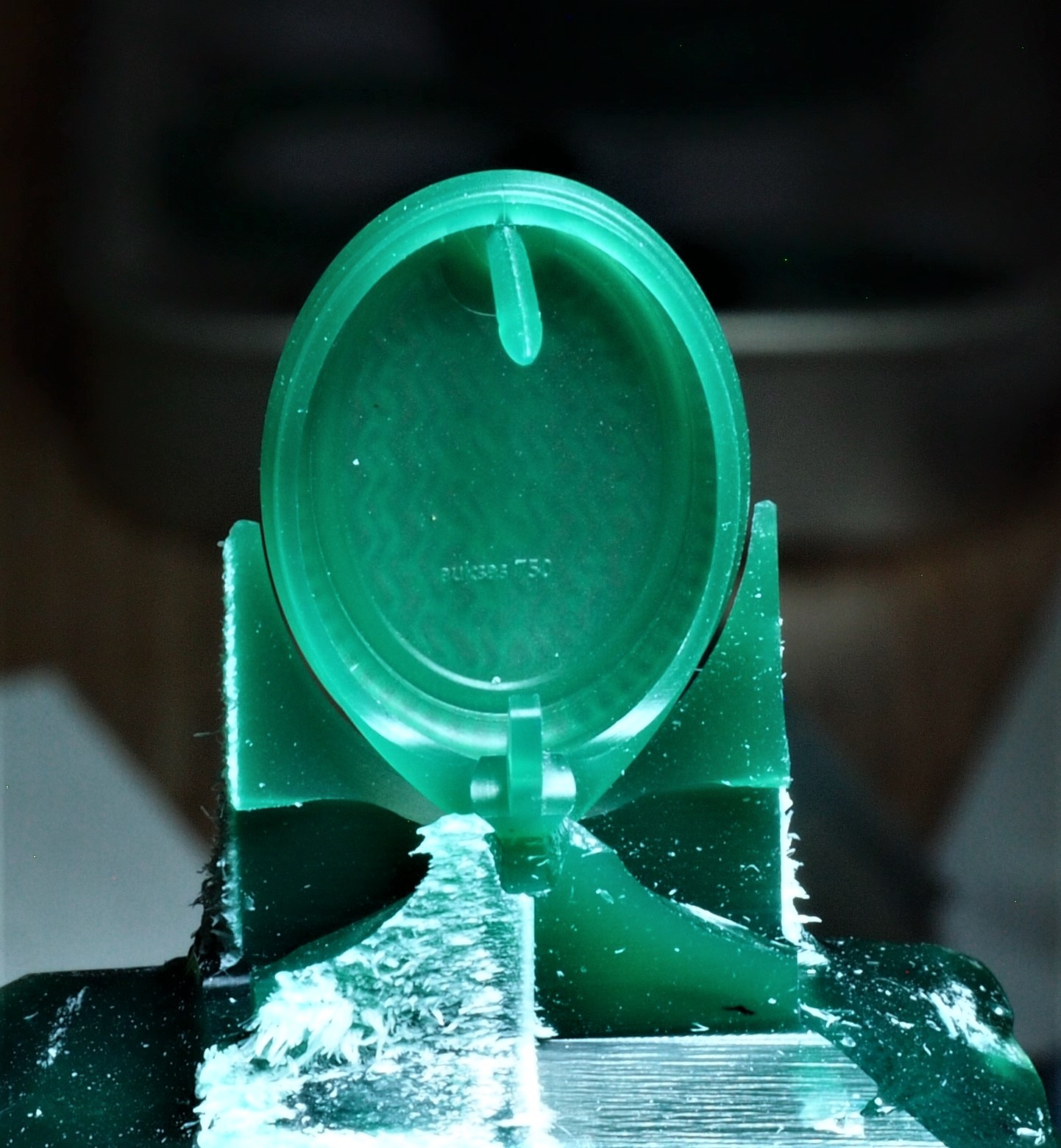

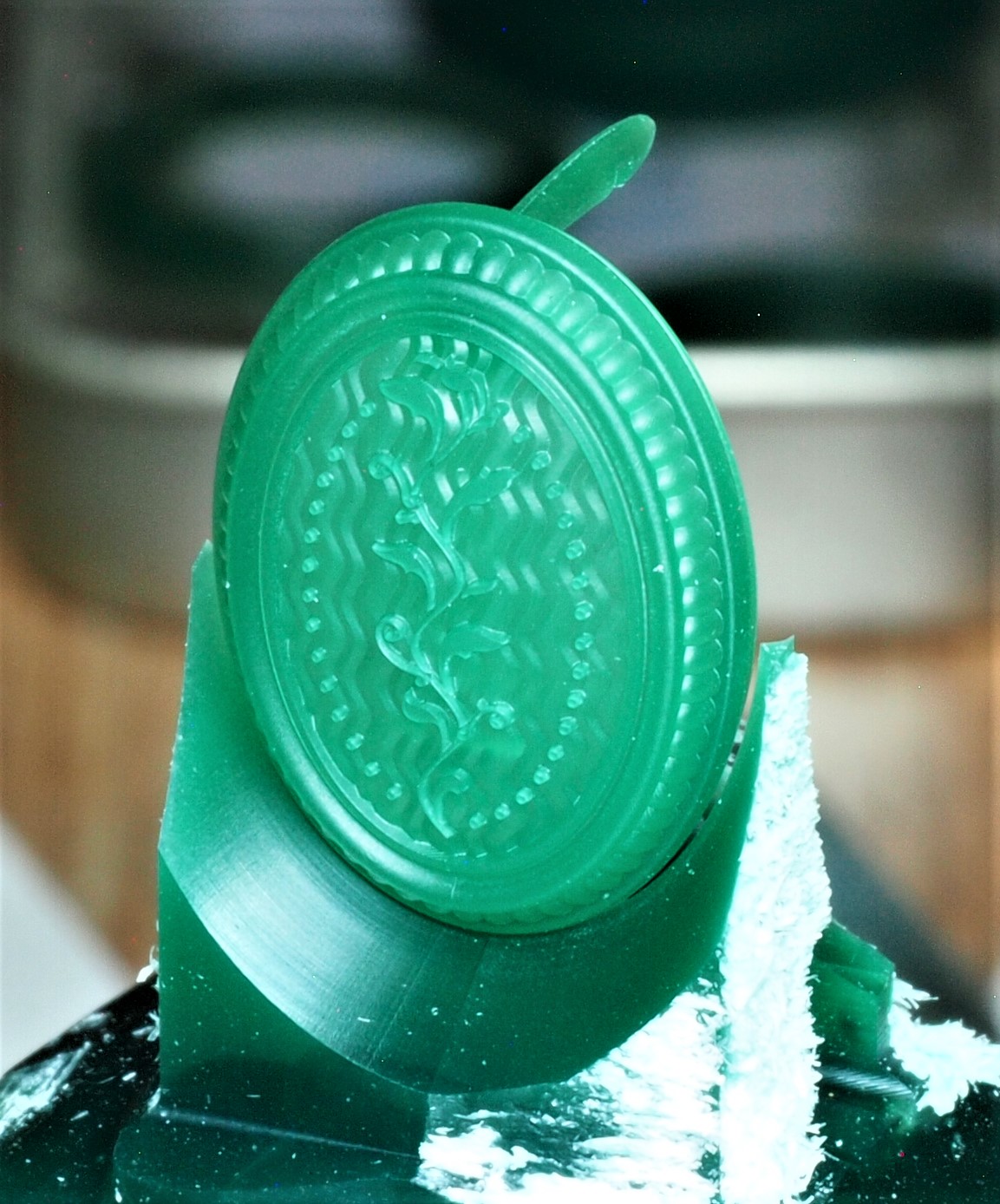

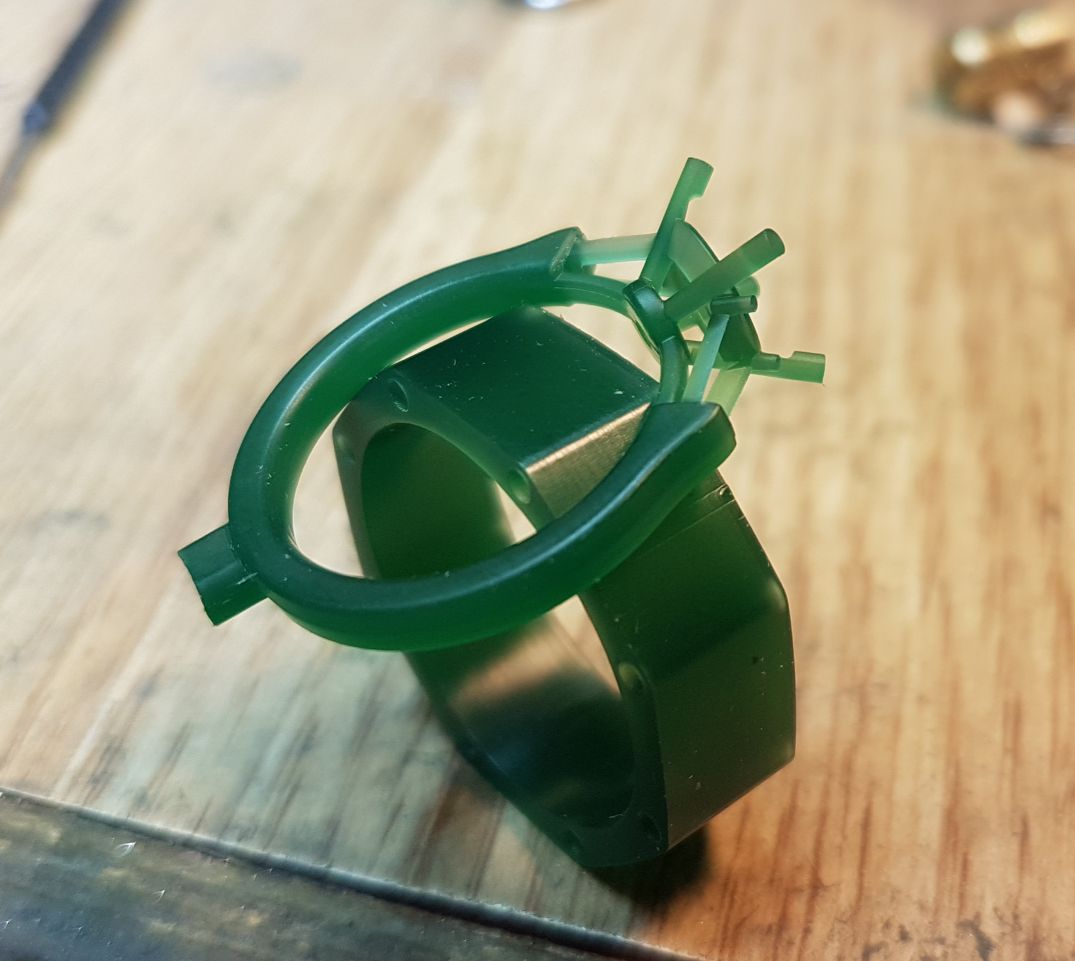

Простенькая восковка Раймса, вырезанная им на Мире-6

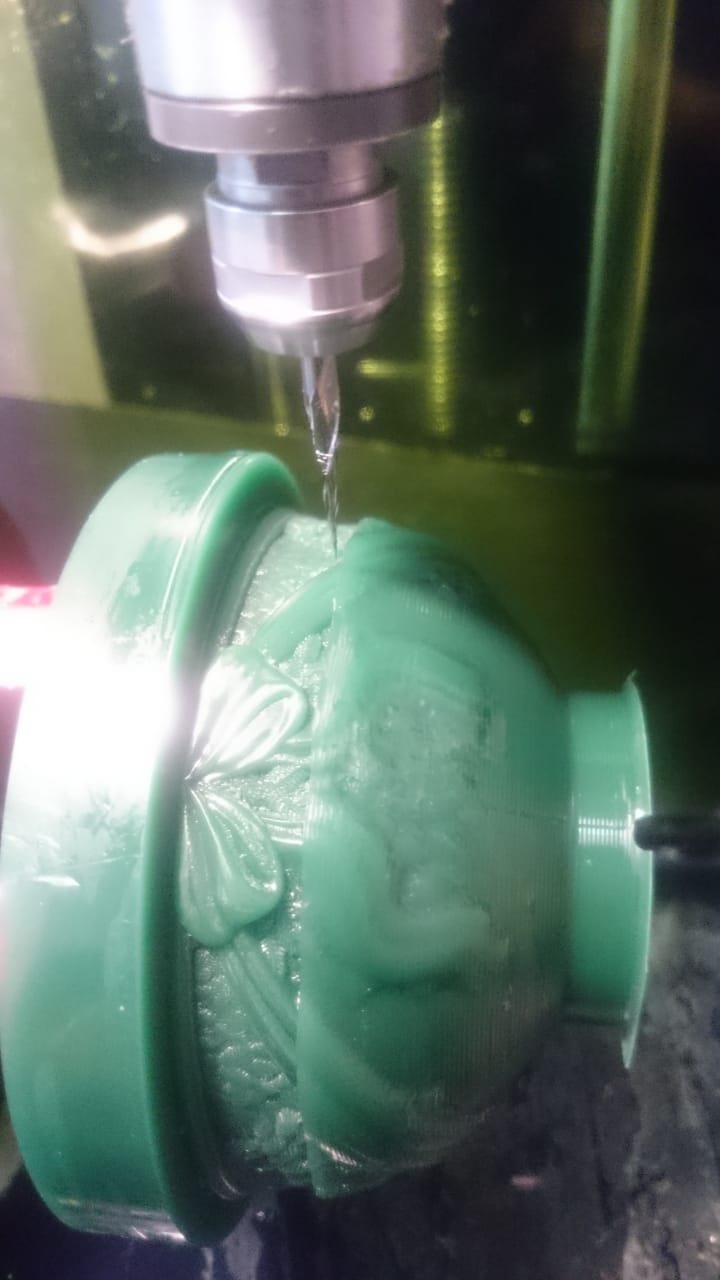

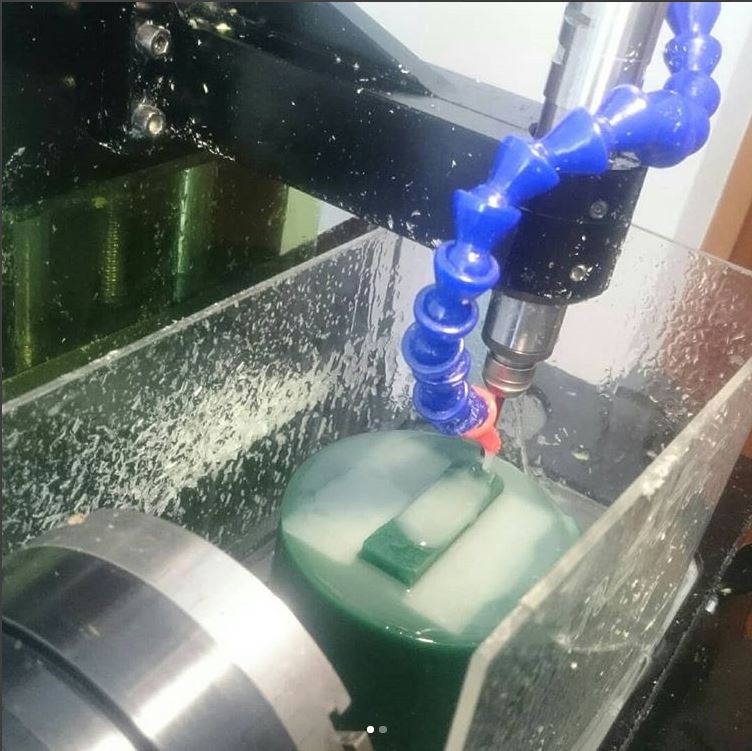

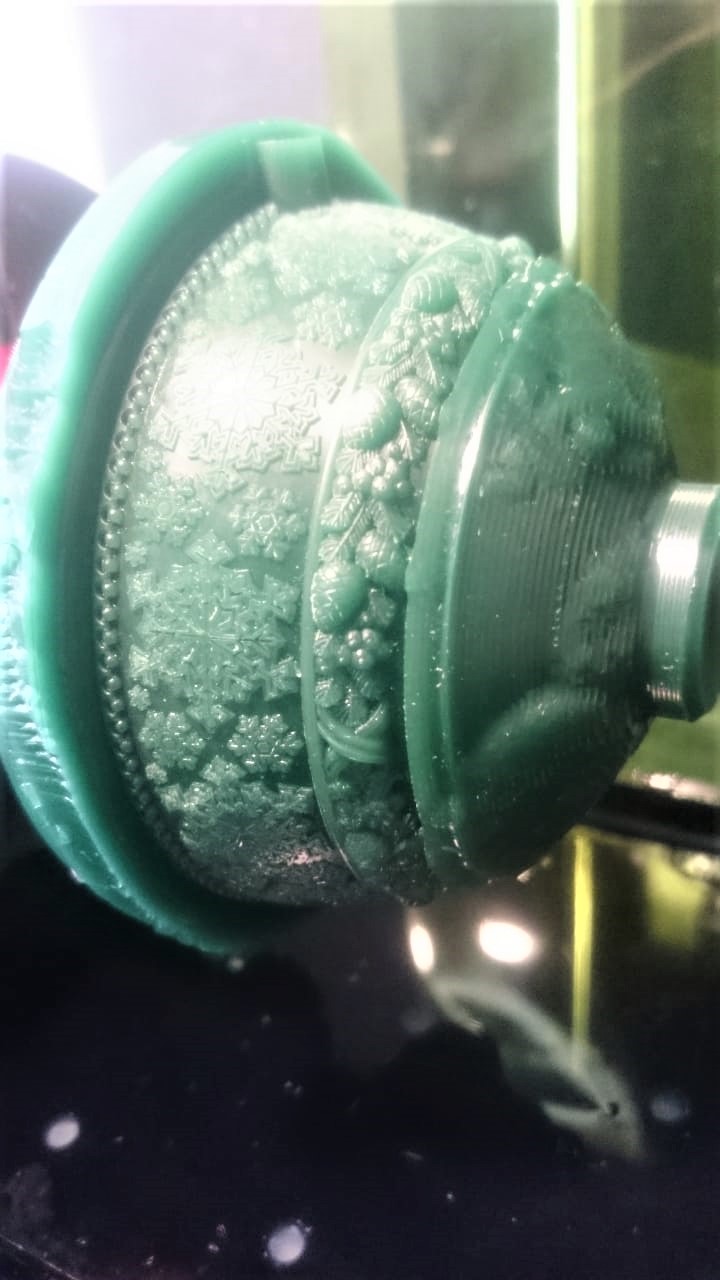

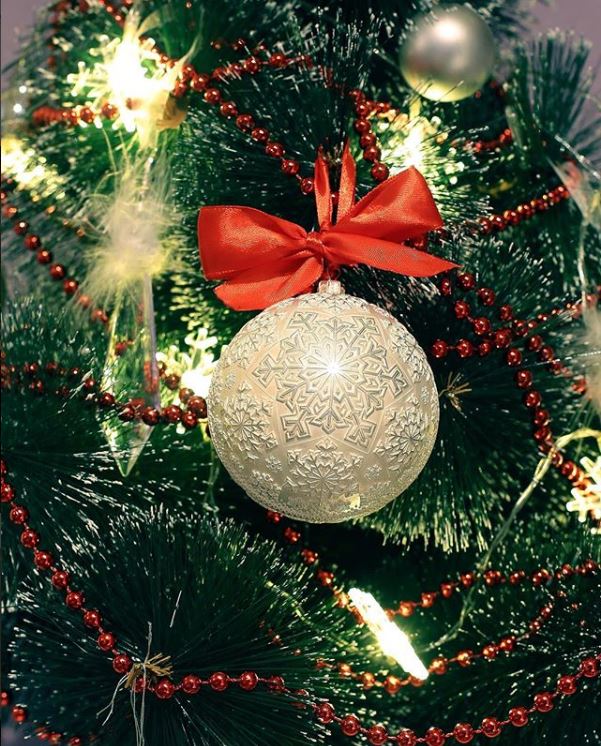

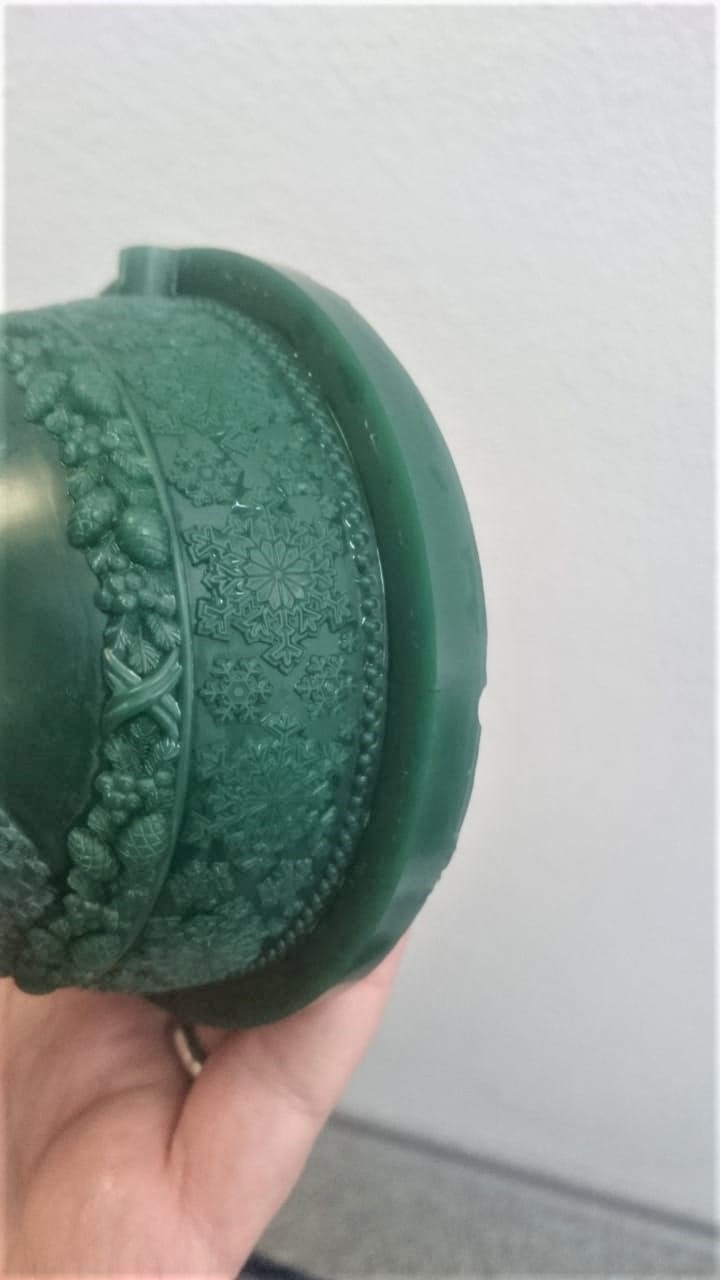

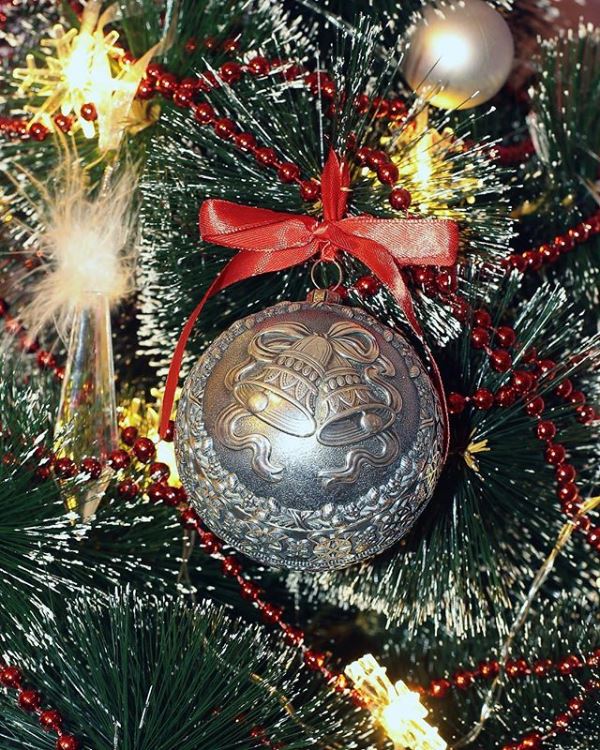

Совершенно случайно обнаружил для себя замечательную компанию XOKO http://ho-ko.ru/ в Тольятти, делающую сувенирную продукцию с использованием нашего NS CNC станка. Особенно поразили их новогодние елочные шары.

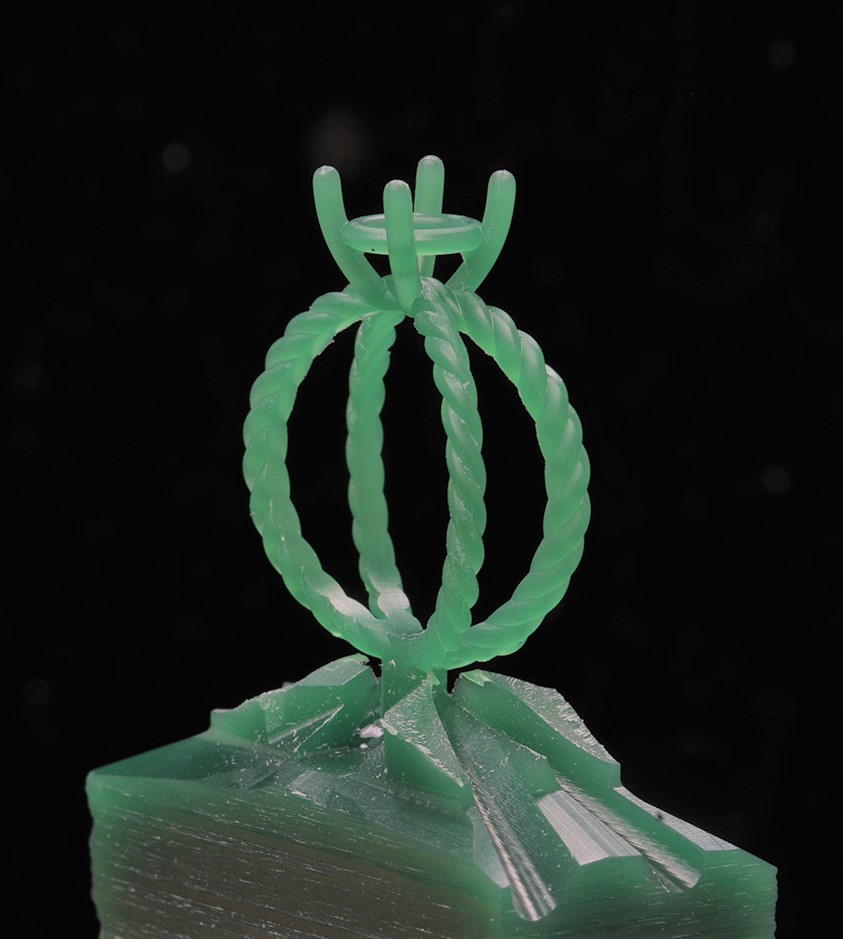

Еще одна восковка, вырезанная сегодня на Мире

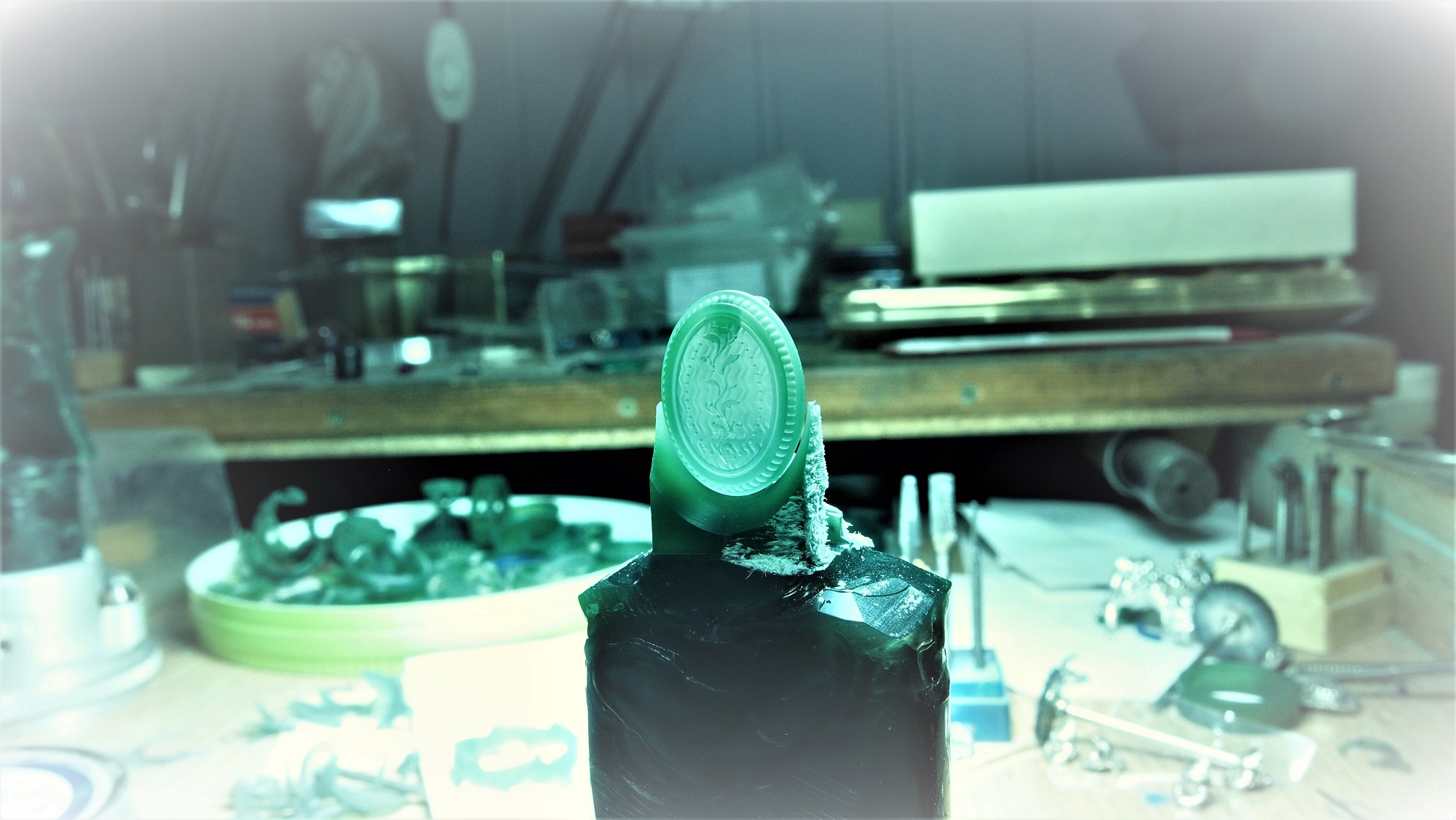

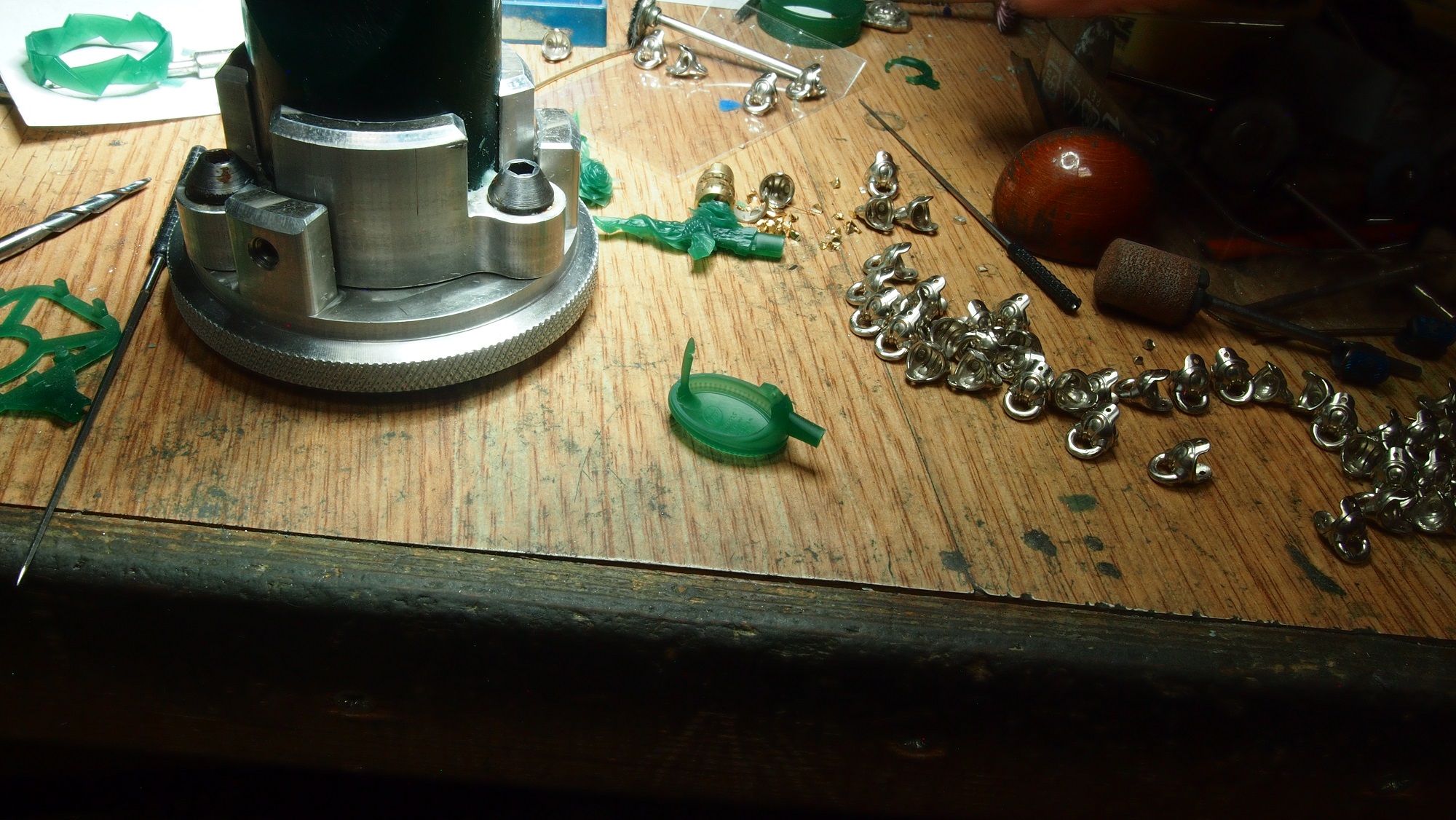

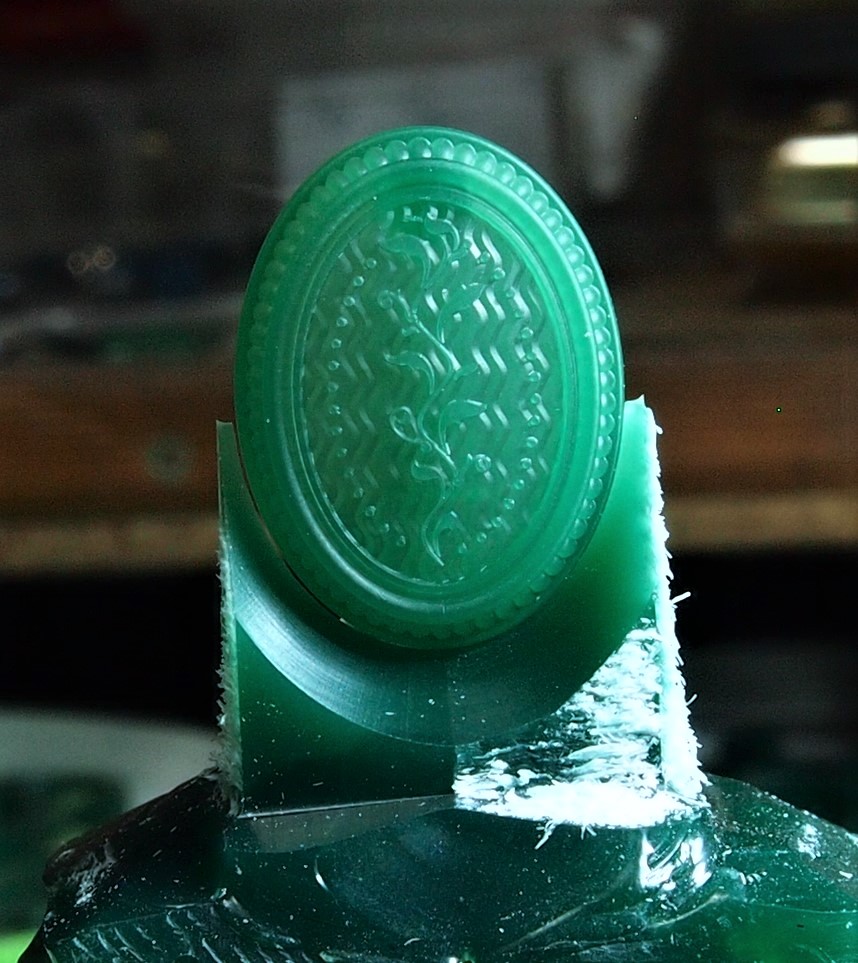

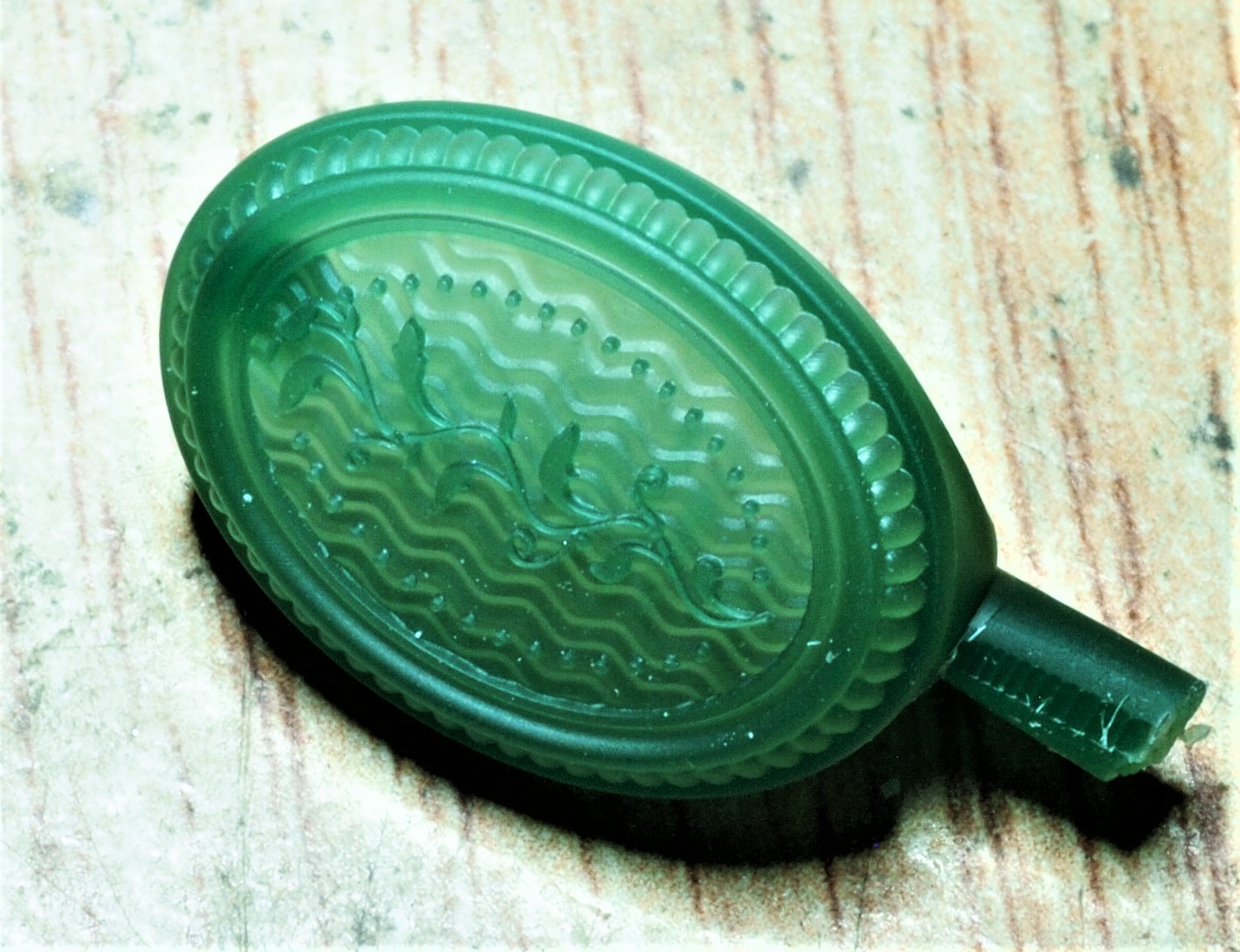

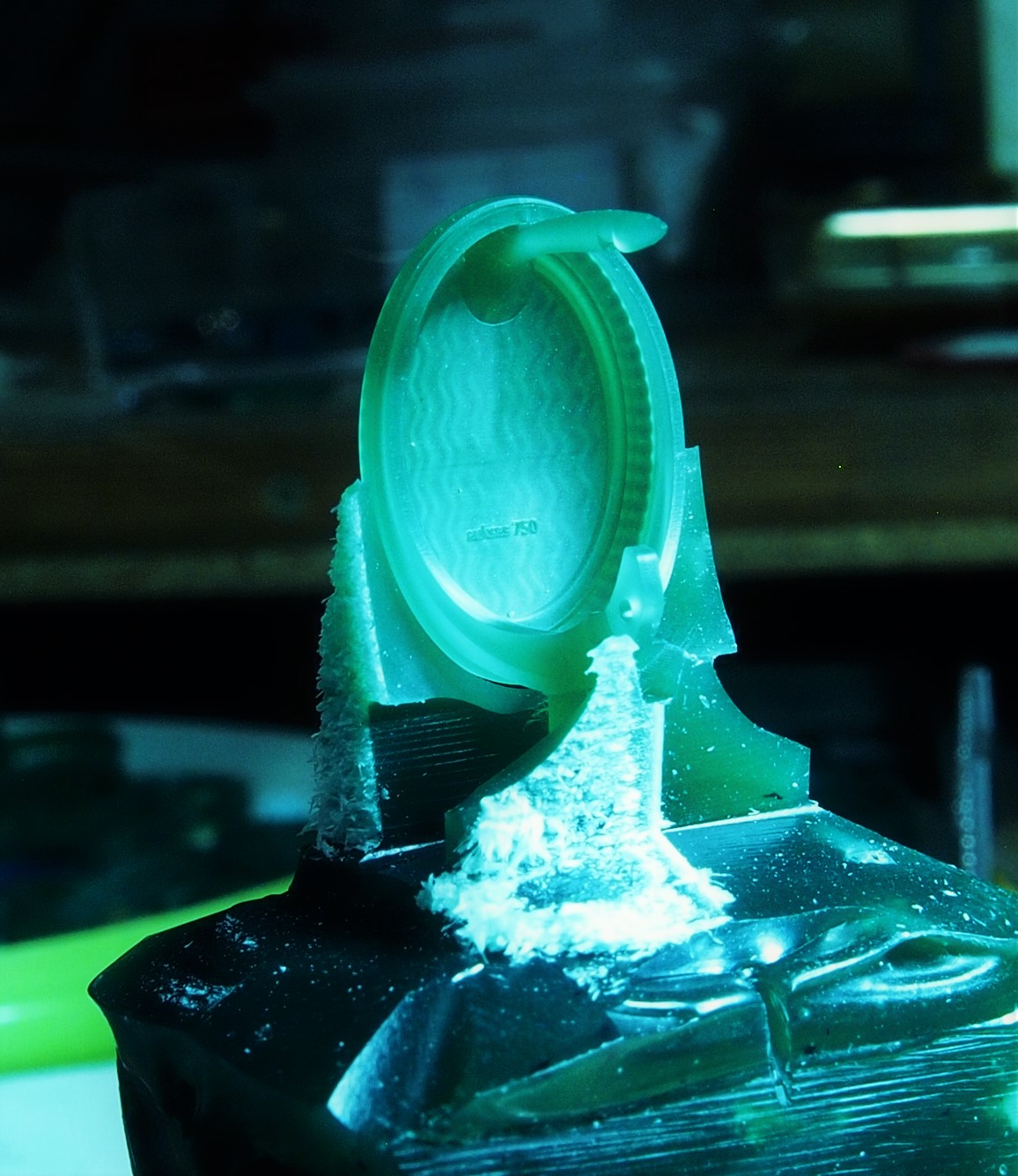

Продолжение проекта Раймса. Серьги, вырезанные на Мире-6

Наша компания, точнее, ее японский филиал NS CNC Japan впервые приймет участие в крупнейшей выставке оборудования и технологий 3Д прототипирования в Токио в феврале 2019.

https://www.japan-mfg.jp/en-gb/about/3dpt.html

Небольшая новость от NS CNC. Мы планируем выпустить новую фрезу типа Mira-Bit, но с шариком на конце 0.07 мм. Остальные характеристики такие-же. Чтобы наиболее эфективно и долго использовать эту фрезу, мы будем рекомендовать установить в шпиндель высокоточную цангу от NSK. Такие цанги у нас есть в наличии.

Прошу прощения, последнее видео было переставлено на утюбе

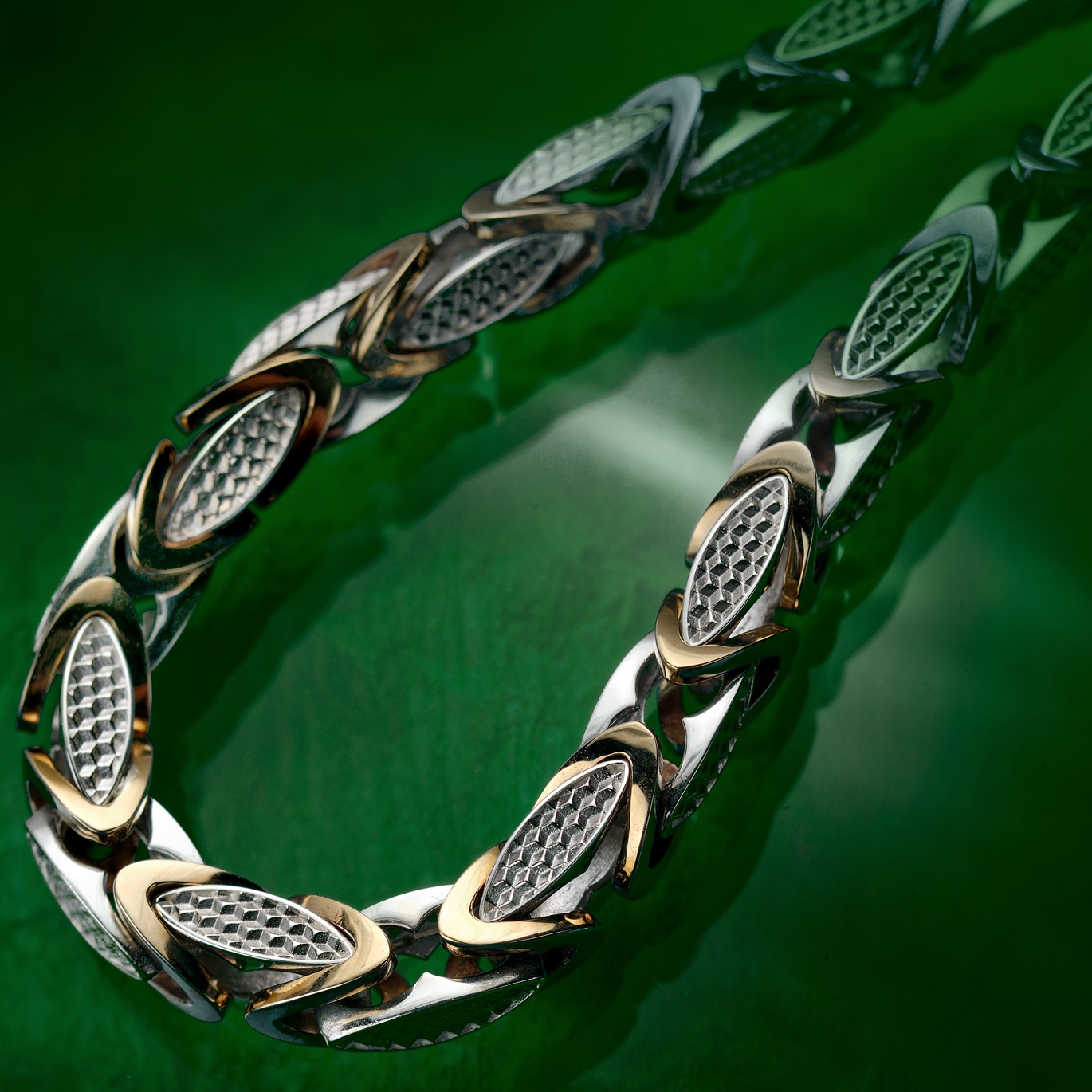

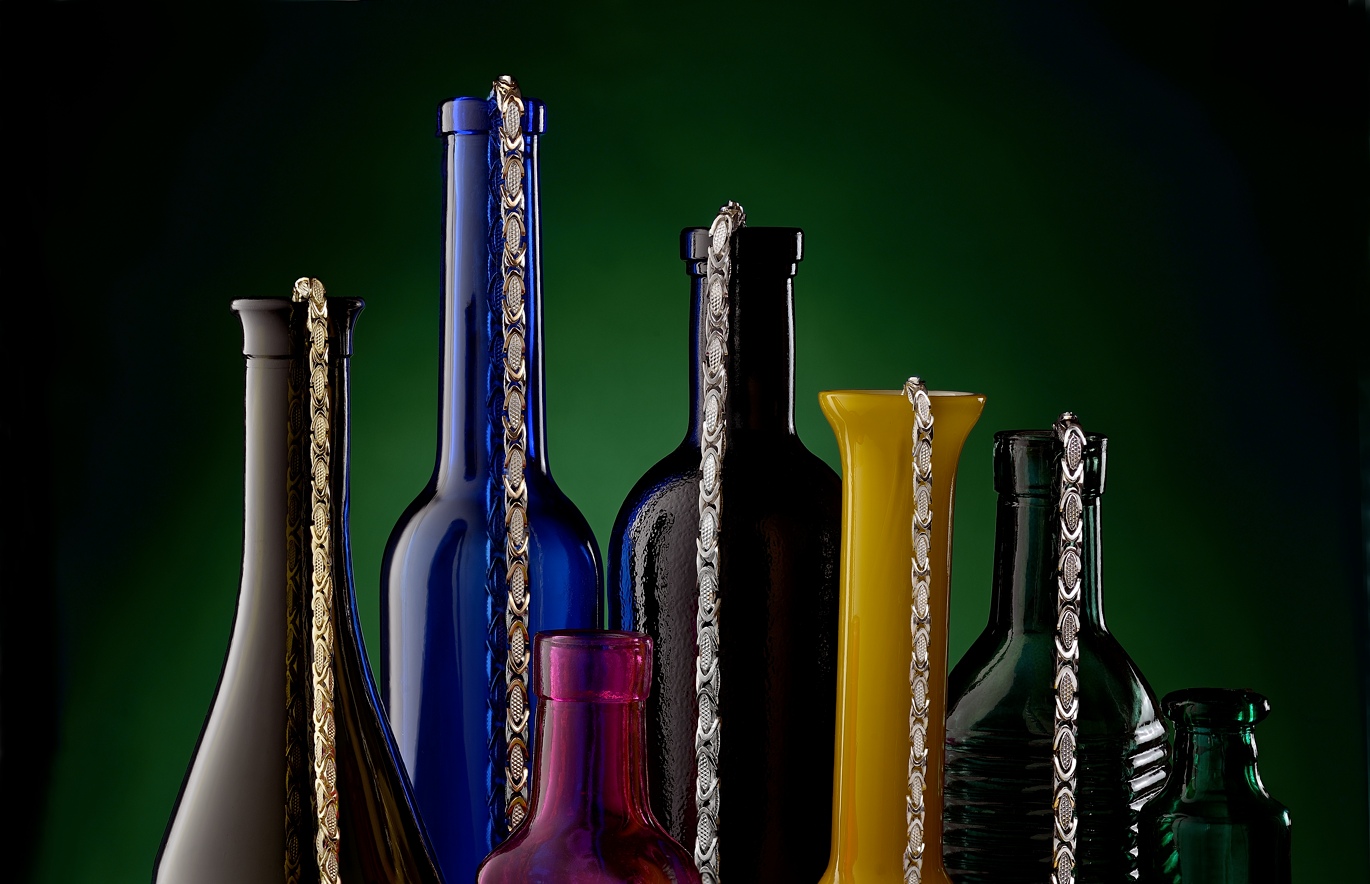

Эту замечательную работу Татьяны Хромосеевой и Николая Константинова (Санкт Петербург) мы показывали уже. Но теперь ее сфотографировал Олег Вайднер. Прекрасный фотограф тоже из Санкт Петербурга. Как я уже писал, эта цепь сделана с помощью нашей Mira-6.

https://www.facebook.com/oleg.vaydner

https://www.facebook.com/NscncManufacturingLtd/

Один из лидеров по точности и скорости обработки, стоимости, а так же простоте и стоимости ТО среди ЧПУ-установок для ювелирного производства - 5-осевой Magic CNC 5j!

Литая станина, контактный универсальный датчик 0 для быстрой смены инструмента, возможность обработки широкого ряда материалов начиная от модельного воска и заканчивая сплавами драгоценных металлов.

Далее некоторые технические характеристики от производителя:

Шасси, и все навесные детали изготовлены методом вакуумно -пленочного литья, с ребрами жесткости.

Линейные перемещения по оси Х построены на рельсовых шариковых направляющих с преднатягом пр-ва Кореи.
Движитель по оси Х шарико-винтовая передача, безлюфтовая, с радиальным преднатягом, пр-ва Германии.
Передача крутящего момента от мотора-безлюфтовая сильфонная муфта. R- W

Линейные перемещения по осям Y и Z построены на рельсовых роликовых направляющих с преднатягом.
Движитель осей Y и Z -шарико-винтовая передача, безлюфтовая, с радиальным преднатягом, пр-ва Германии.
Передача крутящего момента от мотора-безлюфтовая сильфонная муфта.

Радиальная ось А -редуктор оси- волновой, гармонический.
Опорный подшипник оси А-перекрестно-роликовый с преднатягом,безлюфтовый или многоточечный шариковый.

Радиальная ось В- редуктор оси гиперболоидный, винтовой -зубчатый, малой редукции, без люфта.
Опора оси В -радиально упорные подшипники.

Фиксация заготовки, оснастки, патрона оси В -шомполом через сквозное отверстие в оси.

Приводы по всем осям в стандартном исполнении шаговые, гибридные.
Электронная часть и блок питания находится внутри шасси.

Шпиндель, рекомендуемый к шасси Cnc-magic 5J 300 вт, 60000об/мин.
Шпиндель имеет жидкостную термо- стабилизацию.


Ход по линейным осям
Х -300мм, полезный ход 170мм
Y -130мм
Z -130мм
A -угол поворота + - 175град (максимальный угол обработки 140град!)
B -угол поворота без ограничений.
Дискрета позиционирования линейных осей 0.0025мм
Скорость холостых перемещений до 3000мм/мин
Геометрическая точность осей не хуже 0.02/200мм
Масса брутто 90кг
---------------------

Рабочий ресурс оборудования — от 50 лет! Позаботьтесь о своих детях!

По вопросам приобретения обращаться на alexlukomsky [пёсик]icloud.com и по тел: +7(918)восемьсот-70-шетьдесят восемь - Александр.
С примерами выполненных на этой установке работ можно ознакомиться по следующей ссылке:
Magic CNC 5J — изготовление прототипов изделий для ювелирной промышленности.

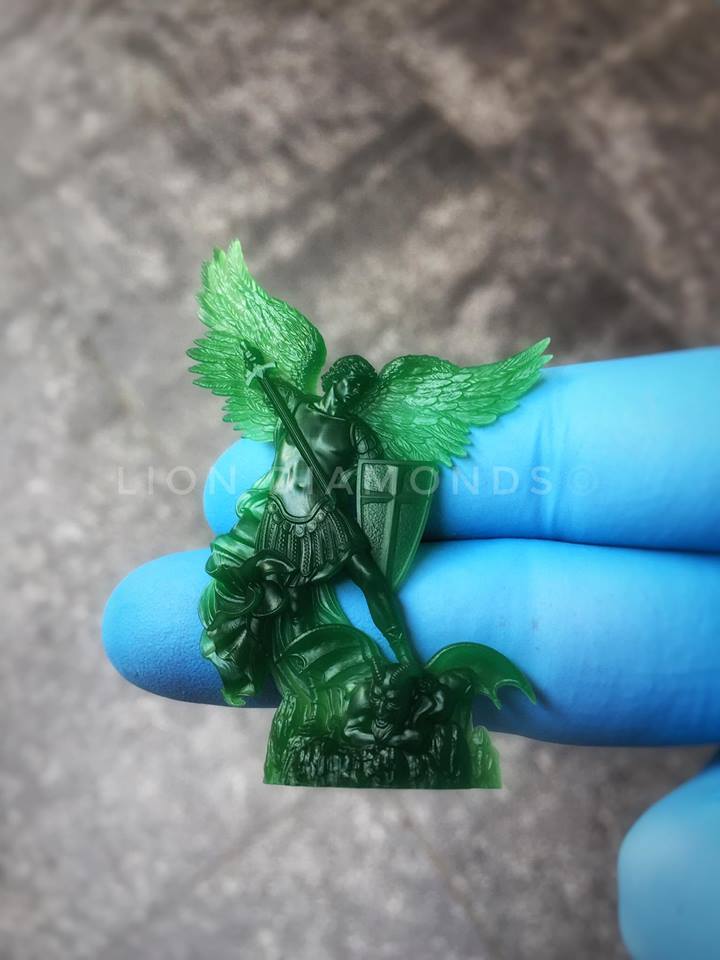

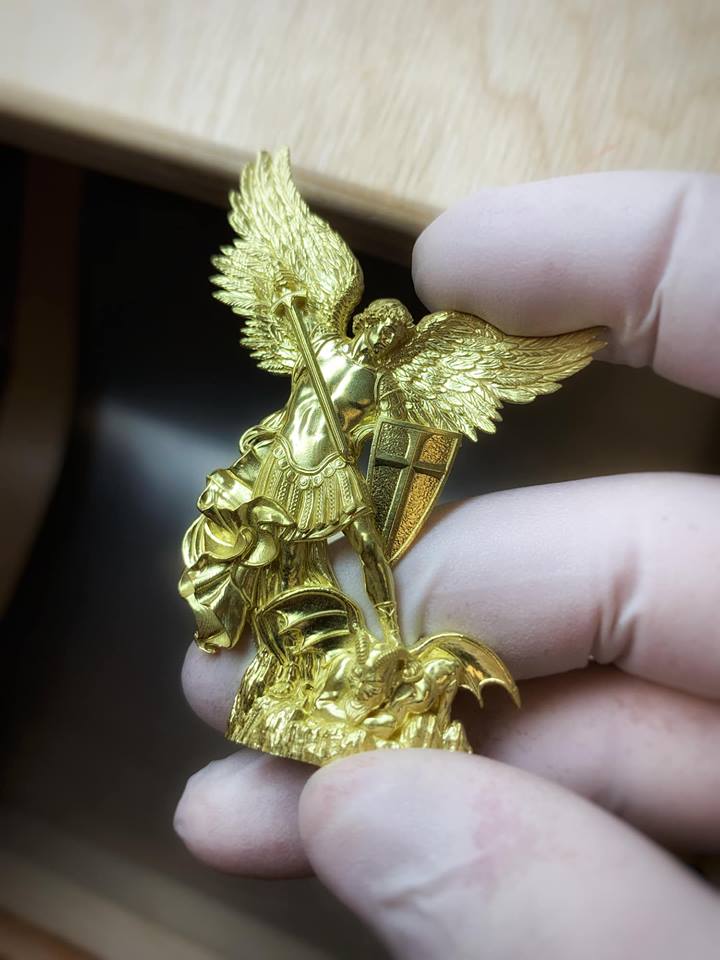

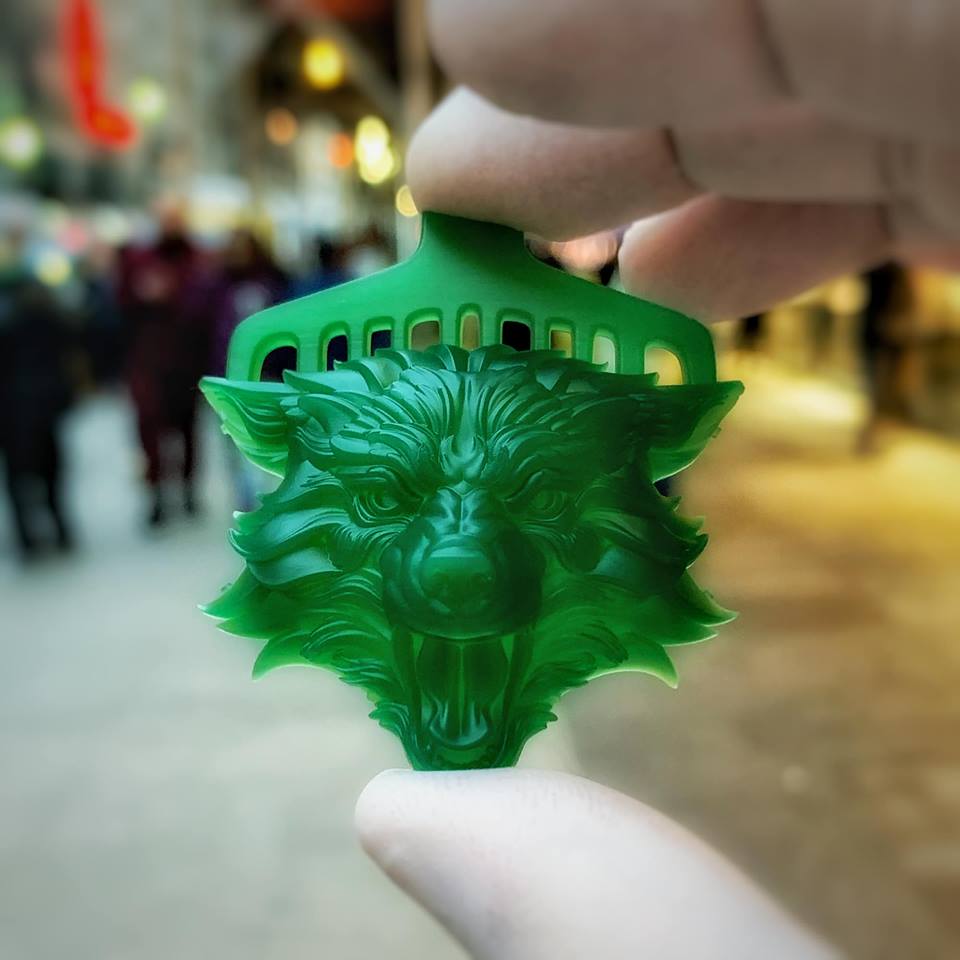

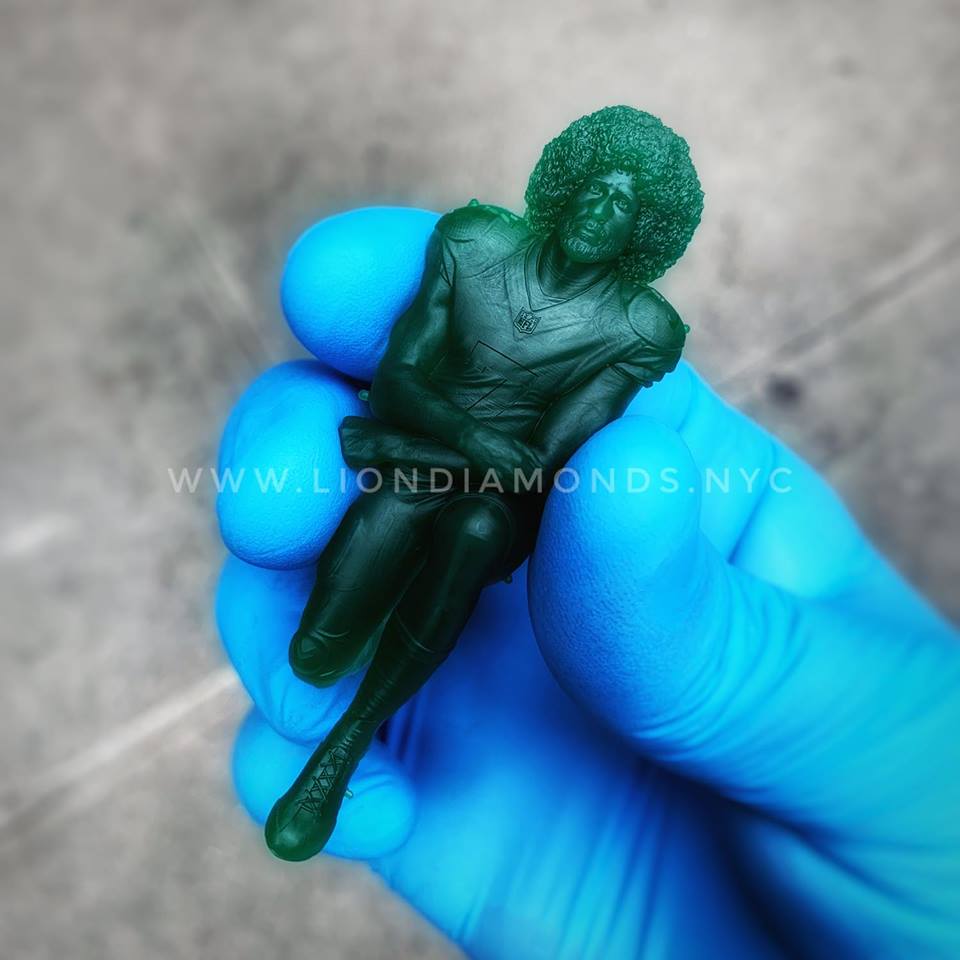

Восковка и отливка очередной подвески из Нью Йрка, сделанная на Мире-6. Источник https://www.facebook.com/NscncManufacturingLtd/

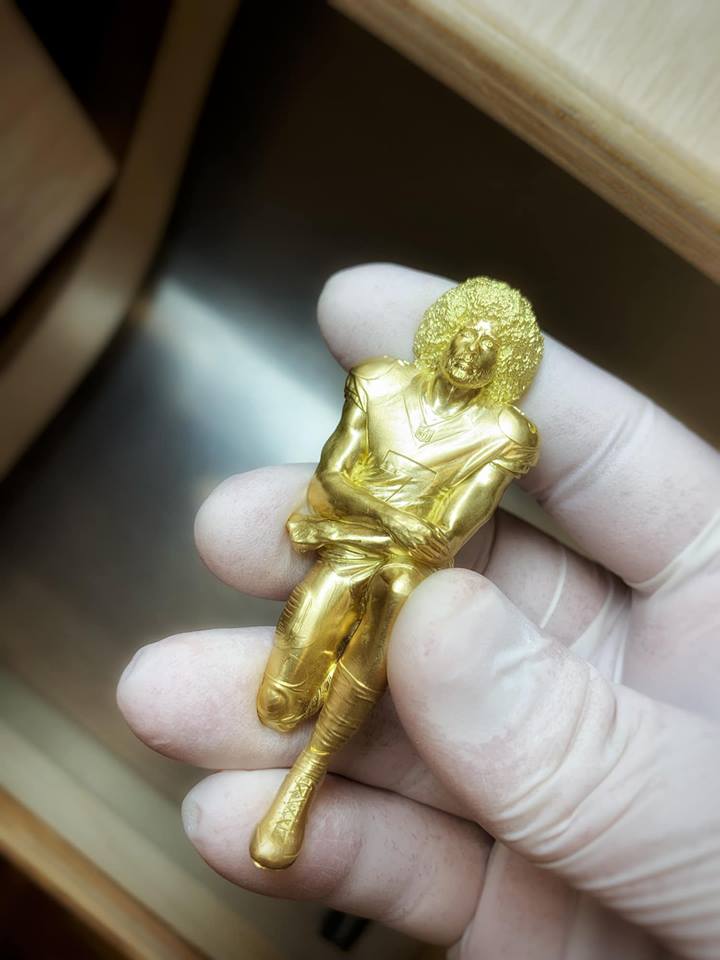

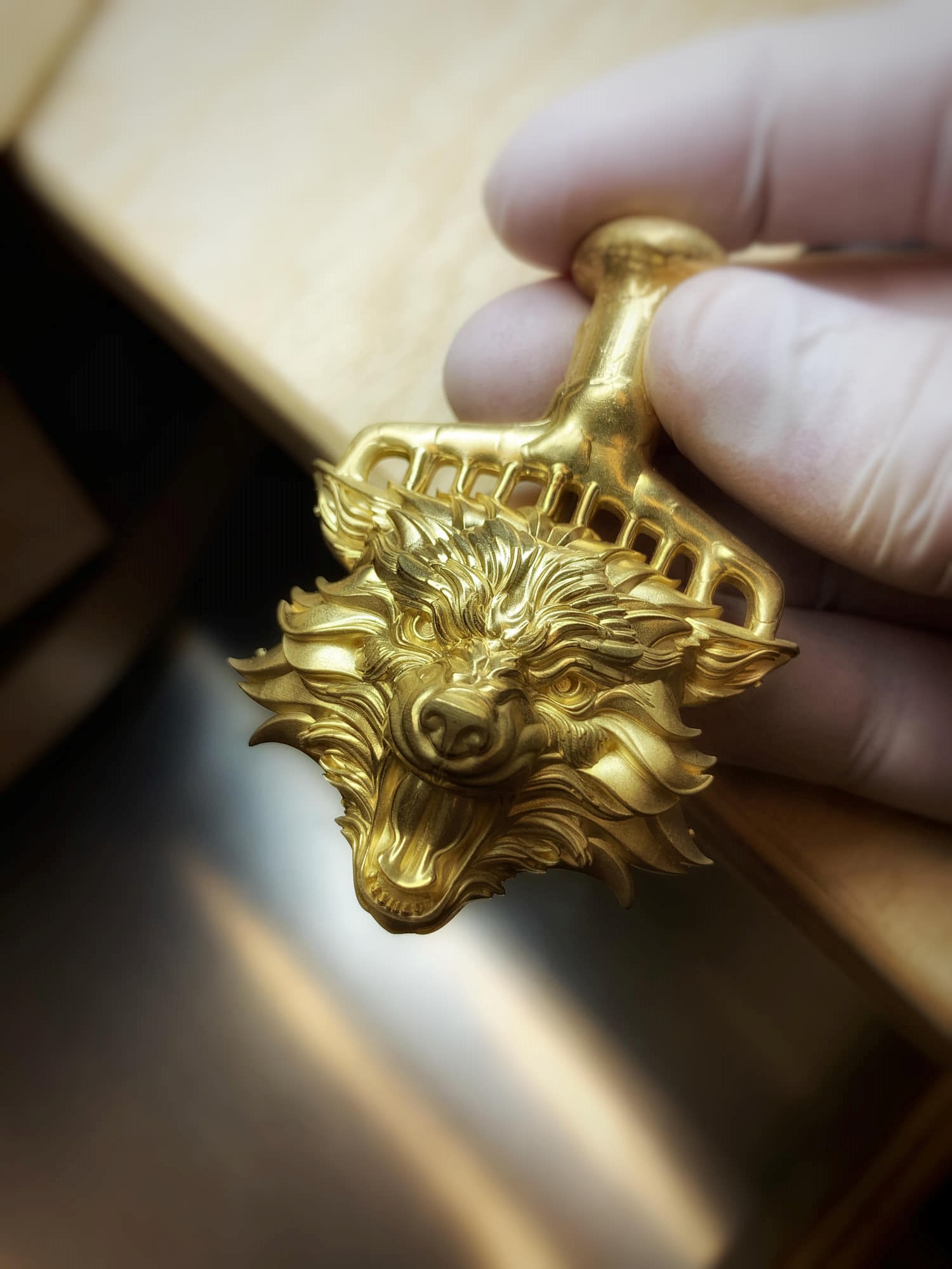

Еще восковки, сделанные на Мире-6 в Нью Йорке и отливки с них в золоте.

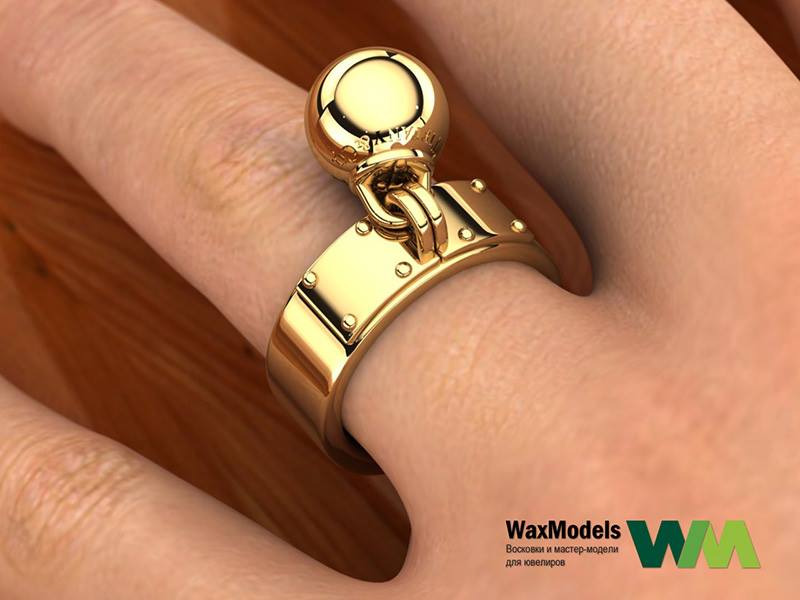

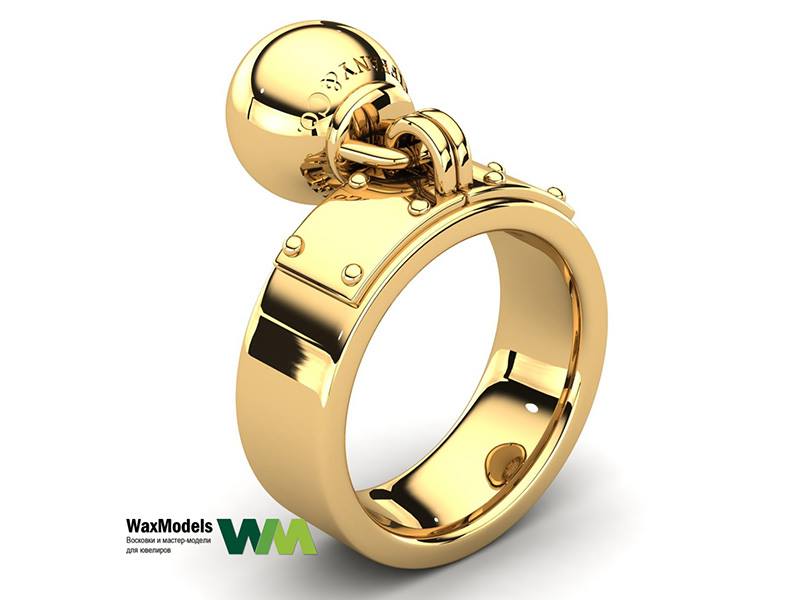

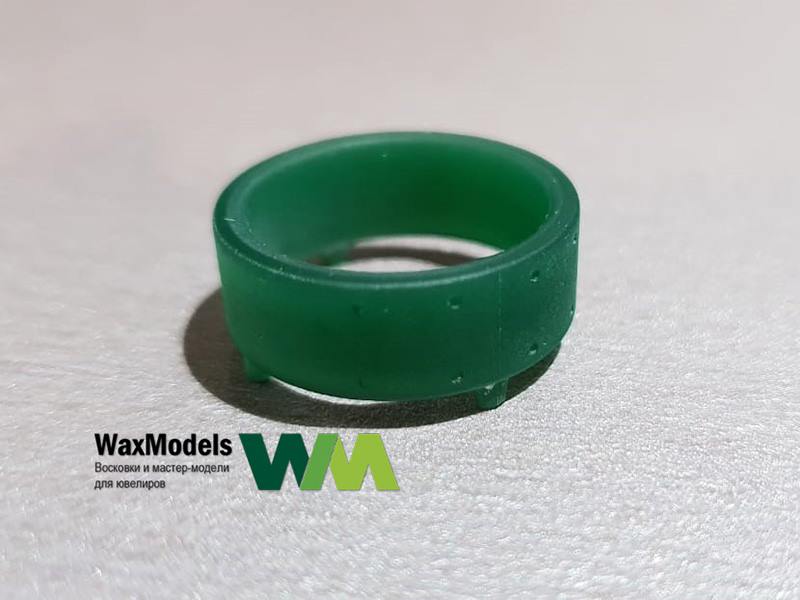

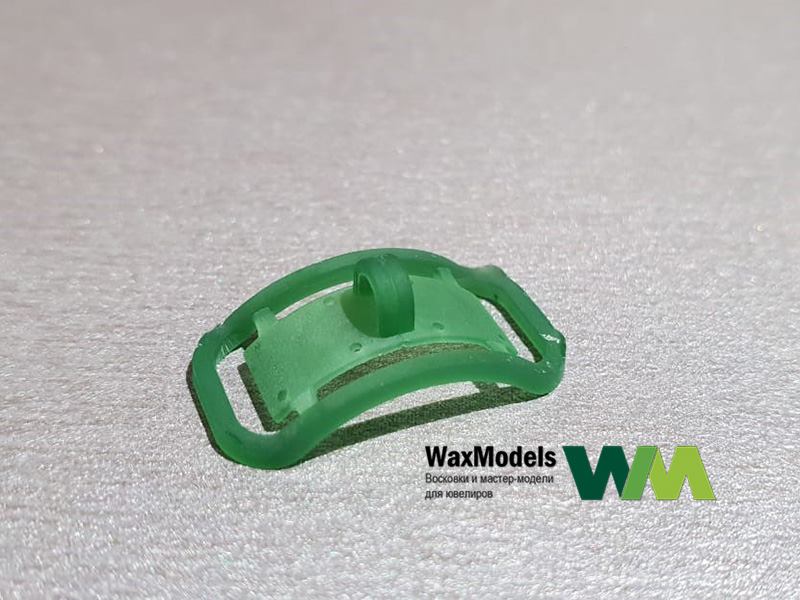

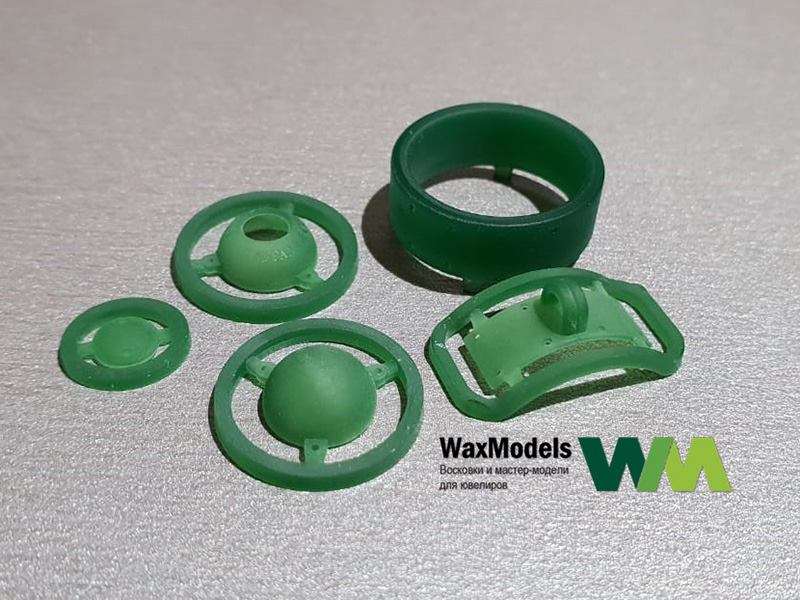

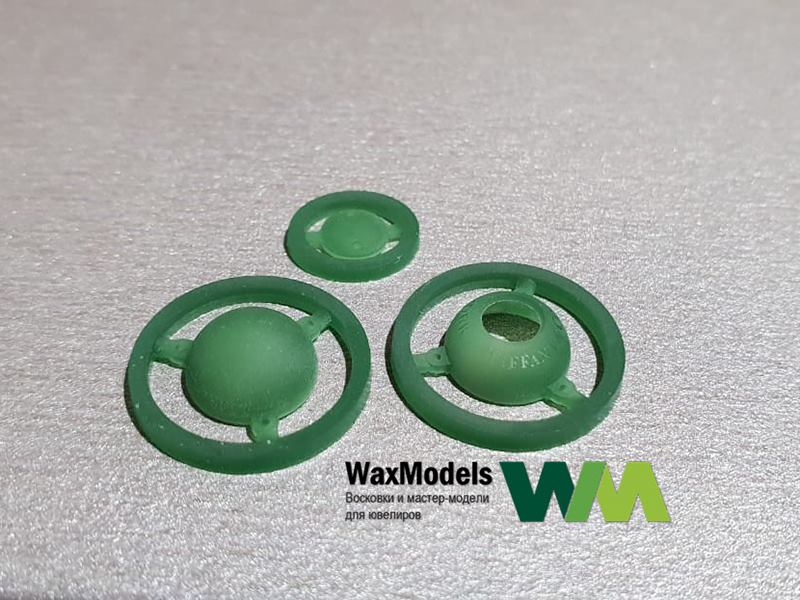

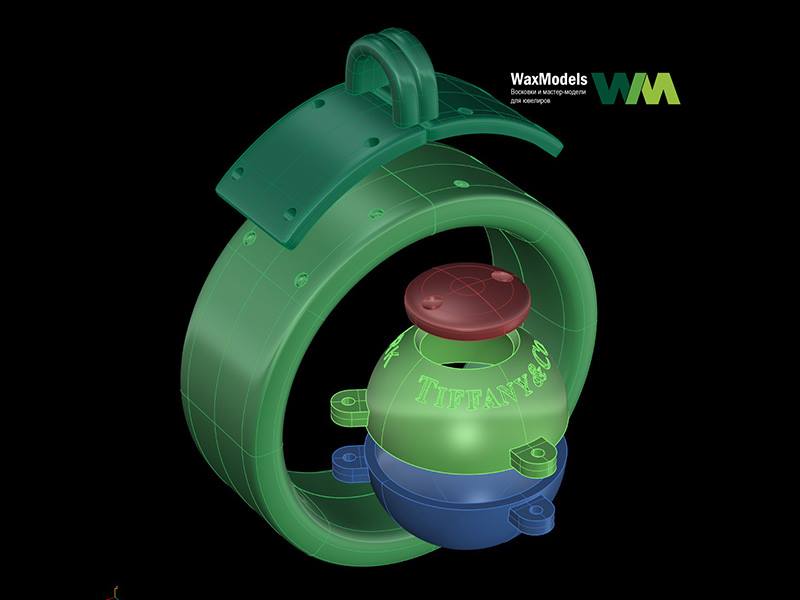

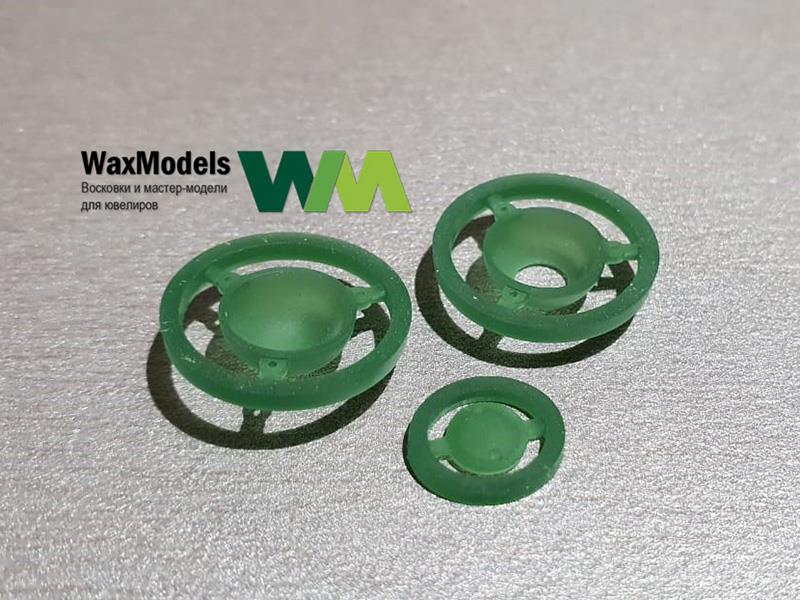

Очередная работа Алексея Федорова http://waxmodels.ru/ на тему Тиффани, сделанная на Мире.

Китайские опоки и "восковок нет" — "слесарка".

Уникальная, качественная модель — "ювелирка".
Клиенты любят второе!

С MagicCNC 5J можно и нужно делать "ювелирку".

amigosan,
Можно и не в личку. Конкретно этот поехал за 5500$ Полностью автомалические 5 осей. Следующие будут 4500 $ это с ручным поворотом 5й оси. По точности и возможностям разницы нет. Ну только что нужно иногда при необходимости в ручную поворачивать ось В. Она поворачивается с дискретностью в 10гр. По умолчанию система управления UCCNC, можно управлять и MACH3 как более дорогая опция MYCNC

И снова здавствуйте! Так как моя тема по непонятным мне причинам была перемещена фактически в "Ж" создаю ее заново. Данных станков в мире уже есть аж 4 шт. и на подходе еще 3. Фото станка и немного чтоон уже сделал.
