Выдержки из статьи:
.......Следует отметить, что бирюза - относительно мягкий и поэтому очень чувствительный камень. При частой носке цвет ее может побледнеть, поэтому издавна (не говоря уже о сегодняшнем дне, когда количество природной бирюзы становится все меньше и меньше!) бирюза даже хорошего качества подвергалась обработке, которая делала ее более устойчивой и пригодной для использования в ювелирном деле (промышленности). Еще в давние времена на Востоке, а потом и на Западе делали попытки "оживить" бирюзу. Например, возможности "оживления" бирюзы подробно описывает среднеазиатский ученый-энциклопедист аль-Бируни (X--XI века):

"Бирюза, подобно тому, как она умирает от (растительного) масла, оживает от (животного) жира; лечат ее жиром и курдючным салом, поэтому она становится превосходной в руках мясников, особенно тех, кто разделывает туши ножом с рукояткой из бирюзы".

Для того, чтобы разобраться в этом вопросе и отделить "зерна от плевел", предлагается взять за основу классификацию, которая принята в американской юридической и ювелирной терминологии, где бирюзу принято делить на следующие категории:



1) ПРИРОДНАЯ (НАТУРАЛЬНАЯ) БИРЮЗА (Natural turquoise) — т.е. необлагороженная, ничем не прокрашенная и не пропитанная, несинтетическая, твердая (нерыхлая), непористая бирюза наивысшего качества. В данном определении термин "природная" должен пониматься как "девственный", "созданный самой природой" и означает, что природная бирюза изначально и сама по себе такова, что не нуждается в какой-либо дополнительной обработке и никогда не подвергалась какому-либо изменению (кроме шлифовки или огранки) со стороны человека.
Это наиболее ценная и дорогая бирюза, она не предназначена для массового рынка и искать ее в магазинах НАИВНО и БЕСПОЛЕЗНО. Такая бирюза практически не встречается в современных ювелирных изделиях (только 3% от общей массы изделий с бирюзой). Отсюда ясно, что любой вопрос о том является ли бирюза натуральной в указанном смысле в бусах стоимостью 200 или даже 3000 рублей по меньшей мере наивен и основан на полном незнании предмета.


2) УКРЕПЛЕННАЯ или ЦЕМЕНТИРОВАННАЯ БИРЮЗА (Stabilized turquoise) — это среднего качества бирюза (т.е. более мягкие и пористые или известковистые (chalk) образцы природной бирюзы), качество которой улучшается путем пропитки различными прозрачными натуральными или искусственными органическими цементами (полистиролом, эпоксидной или алкидной смолой, маслами, воском, парафином, жиром, выпаренным кварцем и т.п.). Т.е. в данном случае, целью и результатом обработки является укрепление твердости структуры и консервирование изначальной природной окраски, сделать ее более пригодной для использования в ювелирном деле. В результате укрепления (стабилизации) плотность мелоподобной бирюзы может возрасти с 1,8 до 2,45 г/см3, твердость - от 2 до 5, а показатель преломления достигать 1,61, т. е. физические свойства укрепленной бирюзы становятся близкими к твердым природным образцам так же, как химический состав и структура камня. При этом резко улучшается его декоративность: в отличие от природной бирюзы, окраска которой меняется со временем под воздействием внешней среды и соприкосновения с кожей, укрепленная бирюза надолго сохраняет свой цвет.



Укрепленная бирюза при хорошей обработке визуально не отличима от высокосортных природных образцов и часто продается по той же цене, иногда несколько дешевле. Обработанная таким способом бирюза настоящая и не является подделкой.

В последнее время появились запатентованные технологии укрепления (Enhancement) бирюзы среднего качества с помощью выпаривания кварца (Vapored quartz). Этот метод позволяет получить бирюзу высокого ювелирного качества, которая ни по внешнему виду, ни с помощью геммологических тестов, неотличима от природной!

3) ОБЛАГОРОЖЕННАЯ (Color-Treated turquoise): если помимо цементирования вышеуказанным способом бирюзу подкрашивают (обычно пытаются подражать Персидской голубой бирюзе, которая является стандартом цвета или же просто затемняют матрицу, чтобы она сильнее контрастировала с основным цветом), то такую бирюзу называют "облагороженной" (treated) или "усиленной цветом" (Color-Enhanced). В данном случае целью и результатом обработки является укрепление твердости структуры, восстановление и/или изменение изначальной природной окраски в ювелирных целях. Облагороженная бирюза может быть распознана по тому как она выглядит: она имеет характерный пластмассовый глянец, неестественно голубой цвет и отполированность. Именно поэтому, от природы красивая и обработанная лишь с помощью бесцветного воска или искусственной смолы УКРЕПЛЕННАЯ БИРЮЗА ценится дороже, чем ОБЛАГОРОЖЕННАЯ БИРЮЗА, обработанная с помощью красителей.

Но еще раз подчеркнем, что обработанную таким способом бирюзу также нужно считать настоящей. Имитация и подлог возникают только тогда, когда вам продают облагороженную из низкосортного и некондиционного матриала бирюзу под видом и по цене высокочественной природной. По правилам Международной Ассоциации Ювелиров (ICA) этот вид обработки должен всегда указываться производителем (!)



Встречаются такие коммерческие разновидности облагороженной бирюзы:

3.1) Яблочно-зеленая бирюза (Apple Green Chalk Turquoise)
3.2) Розовая бирюза (Fuchsia Chalk Turquoise)
3.3) Австралийская зеленая бирюза (Aussie Green or Like Green Chalk Turquoise)
3.4) Мелоподобная бирюза (Chalk Turquoise): изначально бледная и очень рыхлая низкокачественная бирюза, цементированная и облагороженная до чистого небесно-голубого цвета, имитирующего бирюзу из копи "Спящая красавица". Производится в основном в Китае, провинция Хубэй, копь "Пропавшей сестры".

4) Не является имитацией и подделкой и так называемая ВОССТАНОВЛЕННАЯ или РЕКОНСТРУИРОВАННАЯ БИРЮЗА (Reconstituted turquoise) — это измельченные в порошок частицы низкосортной и некондиционной (например, изветсковистой (мелоподобной) бирюзы), либо отходы высокосортной природной бирюзы (т.е. весь "бирюзовый мусор", если так можно выразиться), скрепленные между собой органическими или синтетическими цементами и спресованные в брикеты (блоки) для дальнейшей обработки и огранки. Это наиболее дешевая разновидность бирюзы, которая на нашем рынке часто обозначается термином "прессованная бирюза". Некоторые специалисты и ювелиры ("пуристы") безоговорчно называют такую бирюзу подделкой, имитацией или "синтетическим бирюзоподобным продуктом, получившим широкое распространение на Западе". Мы же придерживаемся точки зрения, что такая бирюза не является ни имитацией в полном смысле слова (т.е. не является имитацией, поскольку сама является бирюзой), ни тем более подделкой: по крайней мере, при условии, что такая бирюза целиком реконструирована из бирюзы без добавления других материалов кроме цементов и не продается под видом и по цене природной. Однако, проблема как раз в том, что часто под видом восстановленной бирюзы продают чисто синтетическую бирюзу. Этим пороком грешат мнгоие азиатские производители и поставщики.

РЕЗЮМЕ

Следует знать и выяснять значение употребляемых терминов: бирюза в смысле определений 2, 3 и 4 является является настоящей бирюзой, поскольку не является имитацией бирюзы как таковой, т.к. сущность у них одна и таже. Но в тоже время, можно сказать, что она является имитацией природной бирюзы наивысшего качества, но не является подделкой. Из этого следует также, что любая другая т.н. "бирюза", о которой пойдет речь ниже, будет являться имитацией бирюзы в полном и безусловном смысле. Мы также считаем, что любая созданная в лабораториях бирюза, даже полностью идентичная по своим химическим и физическим свойствам природной, ни в коем случае не будет считаться ни настоящей, ни природной бирюзой, а лишь ее более или менее удачной копией!!!

5) ИМИТАЦИЯ БИРЮЗЫ (Imitation turquoise) — это вообще не бирюза, а либо:а) прокрашенные в массе природные минералы, либо
б) искусственные материалы, которые имитируют цвет природной бирюзы.

Бирюза всегда побуждала камнерезов искать похожие на нее минералы, которые в их естественном виде или после искусственного подкрашивания могли бы применяться в ювелирных изделиях вместо бирюзы. Еще в 1546 году Агрикола писал:

"Никакой другой драгоценный камень невозможно настолько неотличимо имитировать, как бирюзу..."

Сейчас таких минералов насчитывается около двадцати. В качестве природных имитаций бирюзы часто фигурируют такие минералы, как хоулит, магнезит, кахалонг, хризоколла, низкосортный лазурит, халцедон, яшма. Существуют имитации из обожженного гипса и алебастра.

Также бирюзу очень часто подделывают пластмассой (при нагревании плавится и воняет, она не пористая), поверхностным окрашиванием медью кости и подобных материалов (внутри белая, способом отделения является способность органики к горению), из стекла и фарфора и пр.
[/b]

5.1) ПРИРОДНЫЕ ИМИТАЦИИ



5.1.1) ХОУЛИТ (синонимы: гоулит, каулит, силикоборокальцит; турквенит — разновидность хоулита) — это дешевый природный минерал, которым имитируют и натуральную, и синтетическую бирюзу, лазурит, розовые и красные кораллы. Цвет природного хоулита обычно белый или серый, часто встречаются минералы с коричневыми и черными прожилками (эти прожилки напоминают прожилки бирюзы). Хоулит на две единицы мягче бирюзы. Хоулит легко красится в синие, бирюзовые, зеленые и любые другие тона и поэтому очень часто выступает вкачестве заменителя бирюзы (а также красных или розовых кораллов).

Имитация получается настолько точной, что некоторые продавцы сознательно или по не знанию выдают окрашенный хоулит за настоящую высокосортную бирюзу. Из хоулита режут бусы, кабошоны и даже небольшие фигурки, в то время как бирюза не встречается в виде больших и крупных кусков (в отличие от хоулита). Отполированная поверхность хоулита блестит, словно фарфор (еще одно отличие от бирюзы). Главные месторождения расположены в Новой Шотландии (Канада).


Встречается хоулит и на территории Калифорнии (США). Если Вы недорого приобрели хоулит, окрашенный или природного цвета — это удачная покупка. Но если Вам продали хоулит под видом другого дорогого и ценного минерала (например, бирюзы, кораллов) — то это подмена и чистое мошенничество.

5.1.1) ОДОНТОЛИТ — в виде подделок под бирюзу используют одонтолит и окрашенную соответствующим методом обработанную кость.Ондолит внешне очень похож на бирюзу, нередко называют его "костяной бирюзой", "бирюзовым зубом", "западной бирюзой". Обосновывая гипергенный генезис бирюзы, некоторые авторы [Дана Э. С, 1937] считают, что одонтолит — это кости и зубы животных, пропитанные бирюзой. Действительно, одонтолит не минерал и представляет собой кости вымерших животных, но пропитанных не бирюзой, а водным фосфатом железа вивианитом Fe3 (Р04)2-8Н20, иногда называемым "голубой железной землей". Некоторые одонтолиты пропитаны медными минералами, тогда цвет их зеленый.

Умеренное нагревание серо-синего одонтолита придает ему небесно-голубой (бирюзовый) цвет. Если кости пропитаны солями меди, одонтолит при нагревании приобретает зеленый цвет. Показатель преломления одонтолита 1,57—1,63. Твердость 5. Плотность выше 3 г/см3. Вскипает от соляной кислоты. В шлифах видна первичная органическая структура минерала. Одонтолит легко распознается при исследовании под лупой по характерной для кости ячеистой структуре. Капля соляной кислоты оставляет на его поверхности многочисленные пузырьки - свидетельство реакции с присутствующим в кости карбонатом кальция.

5.1.2) ВАРИСЦИТ — водный фосфат алюминия — Аl(Р04)-2Н20. Обычно содержит некоторое количество железа, по физическим свойствам близо к бирюзе. Медь в состав минерала не входит. Окраска зеленая, темно-зеленая, голубая и желтая. Блеск стеклянный. Образует корочки, желвачки, редко кристаллы октаэдрического облика. Твердость 4—5. Плотность 2,4—2,5 г/см3. Спайность отсутствует. Показатель преломле*ния до 1,57. Варисцит найден в Саксонии, в местности, называемой ранее Варисциа, что и дало название минералу. Найденный в Австралии минерал, обладающий свойствами варисцита, назван "австралийской бирюзой", или "австралийским нефритом". Наиболее распространенные разности варисцита развиваются в виде глазков, что не характерно для бирюзы. Варисцит — драгоценный камень Америки, ценится высоко. Высококачественный варисцит такая же редкость, как и хорошая бирюза, если не более редкий.

5.1.3) ХРИЗОКОЛЛА — минерал, который нередко принимают за бирюзу. Это водный силикат меди с сильно меняющимся составом и переменными константами. Окраска синяя, голубая и голубовато-зеленая. Твердость 2—4. Плотность 2—2,4 г/см3. Показатель преломления 1,50. Широко развита в зоне окисления месторождений полиметаллов и меди, образует корочки и тонкие прожилки, весьма характерны сферолиты, нередко развивающиеся по бирюзе.

5.1.4) ФАУСТИТ — цинковый аналог бирюзы яблочно-зеленой окраски — ZnAl6 (P04)4(OH)8 -5 Н2 О. Состав (в %): СuО 1,61, ZnO 7,74, А1203 35,31, Fe203 1,73, Р205 34,83, Н20 18,78. Фаустит образует прожилки и желваки. Излом ровный слабораковистый. Хрупок. Плотность 2,92 г/см3. Твердость 5,5. Строение микрозернистое, показатель преломления 1,61. Рентгенограммы бирюзы и фаустита близки.

5.1.5) ЛАЗУЛИТ — минерал по химическому составу близок бирюзе, представляет собой водный фосфат алюминия, содержит примеси железа и магния. Образует изоморфный ряд от светло-голубого лазулита — (Mg, Fe) А12 (Р04)2 (0Н)2 до темного скорцалита — (Fe, Mg) Ai2 (Р04)2 (OH)2 . Твердость 5,5. Плотность 3,1 г/см3, чем и отличается от бирюзы. Показатель преломления 1,61—1,64. Минерал иногда называют "голубым шпатом". В отличие от тонкокристаллической бирюзы он представлен тонкозернистым агрегатом. Известен в Швейцарии, Бразилии, в США (в штатах Нью-Мексико и Калифорния). Небольшие месторождения лазулита имеются в Канаде. На месторождениях Средней Азии отмечаются синеватые корочки и прожилки, напоминающие описываемый минерал.

5.1.6) ОКРАШЕННЫЙ КВАРЦ — материал, значительно дешевле, чем бирюза, предлагается американскими поставщиками драгоценных камней.

5.1.7) СТЕЛЛАРИТ — уникальная комбинация азурита, силикатов меди, бирюзы, малахита, халькозина, самородного серебра и сульфидов железа [Webster R., 1975] . Найден в юго-западной части США, обладает оригинальной окраской (два оттенка голубого цвета на черном и серебристом фоне), прекрасно полируется и может быть использован в ювелирных изделиях из серебра и золота.

5.1.8 ВАРДИТ — водный фосфат алюминия — NaAl3 [(ОН)4(Р04)2 ] -2 Н20 или Na4CaAl12(P04)8(OH)18 *6H20. Редкий минерал, несколько сходный с бирюзой, встречается в виде голубовато-зеленых конкреций в пустотах желваков варисцита в шт. Юта (США). Твердость 5.Плотность 2,81 г/см3 Показатель преломления 1,590—1599.

5.1.9) АЛЮМОХАЛЬКОСИДЕРИТ — минерал, промежуточный между халькосидеритом и бирюзой— CuAl2Fe4(OH)8 (P04)4 -5 Н20. Цвет густой зеленый, травяной до синевато-зеленого. Излом неровный до раковис*того. Твердость 4,5. Плотность 3 г/см3. Образует небольшие шарообразные агрегаты и корочки.

5.1.10) РАШЛЕЙЧИТ (РАШЛЕИТ) — по составу также промежуточный минерал между бирюзой и халькосидеритом. Богат железом (до 20%), в окраске преобладают зеленые тона. Макроскопически не отличим от зеленых разностей бирюзы.

5.1.11) ХАЛЬКОСИДЕРИТ — железистый аналог бирюзы—CuO-3Fe203-•2Р205-9Н20, окрашенный в светлые желто-зеленые тона. Сингония триклинная. Оптически отрицательный минерал. Твердость 4,5. Плот*ность 3,1 г/см3. Образует скопления сноповидных кристаллов и корочки.

5.1.12) ЯШМА И ХАЛЦЕДОН — крашеная яшма используется для имитации т.н. называемой "Африканской бирюзы" с легким зеленоватым оттенком. кроме того, встречается имитация бирюзы, представленная халцедоном, окрашенным в соответствующий цвет. Эти камни прозрачнее бирюзы. Плотность их 2,63 г/см3. Показатель преломления 1,53.

5.1.13) ПРОСОПИТ — благодаря примеси хромофоров просопит напоминает бирюзу высоких сортов.

5.1.14) МАГНЕЗИТ

5.1.15) КАХОЛОНГ — имитация получается путём глубокого прокрашивания кахолонга.


5.2) СИНТЕТИЧЕСКИЕ ИМИТАЦИИ (synthetic turquoise)

Наиболее распространенный вид современной подделки - синтетические имитации. Сегодня даже в ювелирных изделиях из золота преобладает однородная идеальная голубая синтетическая бирюза (с черными прожилками по поверхности или внутри камня или чистый цвет с белесыми включениями).

5.2.1) Наиболее древний искусственный заменитель бирюзы — стекло. Его применяли уже в Древнем Египте 4 тысячи лет назад (окрашенные кобальтом стеклянные бусы голубого цвета были найдены в усыпальнице Тутанхамона (1350 до н. э.)). В качестве красителей в этих стеклах применялись медь и кобальт, позднее, для придания более близкого к природной бирюзе вида, — окись цинка. Эти стекла имеют плотность 2,8-3,3 г/см3 и показатель преломления 1,6. При рассмотрении их через лупу видно, что это не бирюза, а стекло, содержащее многочисленные газовые пузырьки. В числе имитаций под бирюзу применяют керамику, в том числе фаянс, фар фор и эмали. Эмали, имитирующие бирюзу, представляют собой слегка обесцвеченное силикатное стекло с примесью смеси окислов металлов. Исследование этих веществ позволяет отличить их от бирюзы по более грубому, шагреневому виду поверхности, меньшей плотности и стекловатому блеску.

5.2.2) "Венская бирюза" — еще одна искусственная имитация бирюзы, получившая распространение в Европе с 19 в. и представляющая собой термически обработанную и спрессованную смесь малахита, гидроокиси алюминия и фосфорной кислоты (по другим источникам: получается путем прессования осажденного фосфата, подкрашенного олеатом меди). "Венская бирюза" имеет сравнительно низкий показатель преломления (1,45) и при нагревании в пламени газовой горелки спекается в черное стекло, тогда как природная бирюза при нагревании превращается в темно-бурый порошок.

5.2.3) Бирюза под названием "неолит" — из фосфата меди и гидроокиси алюминия (синтезирована в ФРГ в 1957 г.). В такой синтетической бирюзе появляется яркая зеленовато-желтая окраска, нехарактерная для природной бирюзы. При нагревании она чернеет, а не трескается. Это вещество с показателем преломления 1,55 - смесь бейерита и фосфата меди с темными прожилками "матрицы", полученное благодаря примеси аморфных соединений железа. Практически неолит идентичен венской бирюзе.

"Венская бирюза" и неолит под действием соляной кислоты приобретают яркий зеленовато-желтый цвет, никогда не проявляющийся в природной бирюзе.

5.2.4) ПЛАСТИК — самая дешевая имитация бирюзы. Из него отливают кабошоны, иногда с характерным рисунком паутины. Но окраска пластиковых изделий слишком совершенная. Они легче, мягче, не пористые и без воскового блеска.

В последнее время к числу имитаций добавились бирюзоподобные продукты, имеющие состав бирюзы, но отличающиеся от нее структурой и примесями. Их назвали "синто" и "адко" по производящим их фирмам "Синто Джем Компании" и "Адко Продактс".

6) ИСКУССТВЕННАЯ БИРЮЗА (artificial, industrial turquoise)
Кроме того, во многих странах в настоящее время получают искусственную бирюзу, имеющую аналогичный или близкий состав, и практически неотличимую от природной. Например, синтетическая бирюза, практически неотличимая от природной, была получена в еще в СССР. Она имеет ярко-голубой цвет с различными оттенками и текстурными особенностями, которые характерны для кондиционных сортов природной бирюзы. Ее химический состав аналогичен природной бирюзе, а дебаеграмма показывает набор всех основных линий бирюзы.

РЕЗЮМЕ

Когда вы покупаете бирюзу сначала спрашивайте является ли данная бирюза настоящей, чтобы убедиться в том, что вам предлагают не имитацию и не искусственную бирюзу. Получив ответ на первый вопрос, постарайтесь узнать какой обработке (укрепление, облагораживание, восстановление) подвергалась эта бирюза. Будьте внимательны в терминах и старайтесь выяснить именно то насколько глубоко подвергалась обработке ваша бирюза, поскольку некоторые производители и торговцы называют природной бирюзой ту, которая только выглядит как природная, а на самом деле может быть прессованой или что еще хуже - синтетической имитацией! Затрудняет выяснение истины не только использование одних и теже терминов в разных значениях, но и то обстоятельство, что обработкой и облагораживанием бирюзы занимаются прежде всего сами владельцы и разработчики месторождений, заинтересованные в повышении рентабельности своих копей, поэтому многие торговцы и даже ювелиры могут не знать, что они продают, и добросовестно заблуждаться относительно качества предлагаемой вам бирюзы.

Опал представляет из себя компактное стекловидное тело, состоящее из слабо кристаллизованного или аморфного гидратированного кремнезема. Благородный опал, благодаря своеобразному отражению и преломлению света, отличается игрой очень ярких красок во всем видимом диапазоне спектра.



Геммологическая информация:

Цветовая гамма: белый, зеленый, синий, черный, красный, оранжевый, фиолетовый, пурпурный, серый, желтый
Коэффициент преломления: 1.44 - 1.46
Химический состав: SIO2nH2O
Твердость: 5,5 - 6
Плотность: 2.65 – 3,00
Происхождение: Чехия, Мексика, Бразилия, Гондурас, Австралия, Танзания, Эфиопия

Опал формируется осаждением из кремнийсодержащих растворов близко к земной поверхности. Исследование опалов с применением электронного микроскопа показало, что опалы состоят из сфер размером от нескольких десятков до нескольких тысяч ангстрем, плотно упакованных в гексагональной или кубической структуре. Сами сферы состоят из гидратированных кристаллов кремнезема – в основном из смеси кристобалита, тридимита, и «случайных» негидратированных кристаллов кварца, в самых непрогнозируемых сочетаниях. Показатели плотности и коэффициента преломления у опалов ниже, чем у кристаллов составляющих его кремнеземных минералов. Игра цвета благородного опала возникает из-за многократного расщепления и рассеяния света в субмикроскопических слоях составляющих его кремнеземных сфер.

При нагревании опал может потерять до 20% своего веса (за счет испарения воды), при этом он разрушится и выкристаллизуется в виде составляющих его чистых минералов кремнезема.



Обычно опал содержит от 4 до 9 процентов воды (по массе), но более низкое и значительно более высокое содержание воды наблюдается достаточно часто. Концентрации глиноземов, окислов железа и окислов щелочных металлов являются величинами переменными и могут достигать нескольких процентов у белых (светлых ) опалов и даже выше у темных опалов, основной «несущий» тон которых придают включения «пигментирующих» минералов. Родственные опалу опалины (по сути – недозревшие, рыхлые водосодержащие кремнеземы) часто находят около горячих подземных источников и около гейзеров.

В 2008 году начата добыча благородного опала в новом месторождении Wegel Tena в Эфиопии, расположенном в 200 км к северу от давно известного месторождения опалов Mezezo и 550 км к северу от Адис-Абебы.

Регион Wegel Tena состоит последовательно чередующихся вулканических (слои базальта с риолитовыми кальдерами) и осадочных пород. Найден лишь один приповерхностный очень тонкий пласт, содержащий минерализованный опал. Толщина пласта не превышает 2-3 метров от поверхности, и при добыче опала применяются только молотки и лопаты.



Основной «несущий» цвет новых опалов – белый или желтый (иногда до довольно темного коричневого). В отличии от опалов из Mezezo, новонайденный материал исключительно (для опалов) тверд и устойчив к механическим нагрузкам, при добыче и обработке практически не растрескивается.

Опалы из Wegel Tena обладают также весьма необычной особенностью. При замачивании в воде многие камни теряют свою «игру цветов» и становятся прозрачными. Однако при высыхании, которое может занять несколько дней, полностью восстанавливается и «полупрозрачность», и «игра цвета». Этот эффект связан с высокой пористостью опала. При длительном замачивании в воде плотность камня может вырастать на 5-10%.

Отличаются опалы из Wegel Tena и необычностью рисунков, создаваемых эффектами цветовой игры. Часто проявляются «кожа ящерицы» или «цифровые наборы». Поскольку оба этих эффекта были известны ранее в синтетических «благородных» опалах, то сейчас даже специалисты иногда сталкиваются с серьезными проблемами в идентификации природности новых эфиопских опалов.



Тщательная геологическая разведка нового месторождения пока не проводилась, и потому невозможно обозначить даже примерные запасы этого драгоценного камня. Но в любом случае можно сказать, что открытие опалов в Wegel Tena оказалось самым значительным событием для этого вида камней за последние более чем 100 лет.

Огненный агат - один из самых непредсказуемых в своей красоте камней, очень популярный и в ювелирной отрасли, и среди коллекционеров, представляет собой разновидность кварца - халцедона. Состоит из очень мелких кристалликов оксида кремния. Добывается только в двух регионах мира - в Центральных районах Мексики и в пустыне Сонора (Аризона и северные районы Мексики).



Геммологическая информация:

Цветовая гамма: коричневый, желтый, оранжевый, красный, фиолетовый, зеленый, пурпурный.
Коэффициент преломления: 1.544 - 1.553
Химический состав: SiO2
Твердость: 7
Плотность: 2.65
Происхождение: Мексика, США

Наилучшие по качеству огненные агаты добывают в резервации индейце апачей Сан-Карлос, в Аризоне. Эта резервация известна также добычей шикарных перидотов.

Огненный агат представляет из себя слоистую структуру, сформированную из множества мельчайших пузырьков халцедона, на поверхности которых выкристаллизовалась тончайшая пленка окислов железа, предположительно - гетита. Каждый кристаллик кварца, формирующий халцедоновые пузырки, сам по себе является прозрачным, то есть проницаемым для света. Камень же в целом не выглядит прозрачным из-за сильнейшего рассеяния и частичного поглощения проходящего через него светового потока. Уникальный световой эффект огненного агата обьясняется сильной интерференцией света, проходящего через многочисленные тонкие слои. Это примерно то же самое, что мы видим на поверхности воды, если в воду попадает капля маслянистой жидкости или, например, безнина.



Пузырьки халцедона, составляющие камень, могут быть различных размеров и иметь различные формы, могут быть сросшимися, вросшими друг в друга. Часто пузырьки халцедона формируют своеобразное "трехмерное" пространство. Все это вкупе с многослойностью создает не только необычные цветовые эффекты, но и эффект "глубины" камня, и другие различные визуальные эффекты, наиболее ценимый из которых - эффект бычьих глаз.

В огненном агате можно найти все цвета радуги и все возможные оттенки. Менее разнообразен фоновые света, как правило это различные темные оттенки оранжевого (коричневый цвет). А вот в зонах проявления цветовых эффектов нет никаких ограничений.. Наиболее часто проявляются желтый и оранжевые цвета. Проявления зеленого и красного цвета более редки и, соответственно, более ценимы. Самые редкие цвета, пурпурный и фиолетовый, могут поднять стоимость камня до небес!

Огненный агат - очень сложный для огранки камень. Собственно - процесс его обработки скорее можно назвать резьбой по камню, нежели огранкой. Камнерез-огранщик должен видеть и чувствовать формы пузырьков, формирующих камень, и ни в коем случае не задевать их, следовать их форме. Поэтому огненный агат нечасто можно встретить ограненным в традоционные формы для драгоценных камней. Практически всегда огранщик оставляет агату ту форму, которая уже заложена природой в структуре камня. Сложнейший этап и полировка огненного агата. При его твердости он отлично полируется, но слои в его структуре подчас настолько тонки, что очень трудно не нарушить их..



Огненный агат - единственный природный камень, обладающий своим "огненным" эффектом от природы. Причем - только тот агат, который произошел из его "родных" мест в Мексике или Аризоне. Агаты с подобным эффектом из любой другой точки земного шара, также как и огненные опалы, получили свои "огеннные" эффекты в результате серьезного технологического процесса по их облагораживания. Такие "огненные" агаты и опалы геммологи называют матричными. В качестве матрицы - подложки изпользуется отполированная кварцевая основа, на поверхность которой напыляется тонкий слой окислов металлов. Игра цвета у таких камней подчас сумашедшая, но... нет глубины, нет трехмерности.. Ну и о "бычьих глазах" речь тоже не идет - свои собственные, как в зеркале, несложно рассмотреть..

БЕРИЛЛЫ

Бериллы – одна из самых известных в мире групп драгоценных камней, причем драгоценными они считались уже в незапамятные времена. И хотя бериллы никак нельзя назвать лидерами в «драгоценнокаменном» мире по разнообразию цветовой гаммы, тем не менее, и в этом смысле у бериллов тоже все в порядке. Ну а по стоимостной шкале некоторые из представителей бериллов запросто соперничают с бриллиантами, и даже могут иногда их опережать в ценовой гонке.

Общая геммологическая информация:

Цветовая гамма: зеленый, голубой, розовый, красный, желтый, бесцветный
Коэффициент преломления: 1.577(+/-0.016), 1.583 (+/-0.017)
Химическая формула: Be3Al2(SiO3)6
Твердость: 7,5 - 8
Плотность: 2.67-2.745
Кристаллическая группа: гексагональная
Происхождение: Индия, Пакистан, Афганистан,Россия, Украина, Австрия, Норвегия, Германия, Швеция, Ирландия, Колумбия, Бразилия, США, Мадагаскар, Мозамбик, ЮАР, Зимбабве, Малави, Замбия, Нигерия.

Все разновидности берилла имеют общую формулу - Be3Al2(SiO3)6. В чистом, беспримесном виде кристаллы берилла бесцветные. Такой берилл получил торговое название Гошенит в честь одного из мест его находки – Гошен, в штате Массачусетс, США. Бесцветный берилл редок и мало значим как драгоценный камень, но имеет историческое значение, так как его можно считать предком наших сегодняшних очков. Еще в античные времена слабоокрашенные и бесцветные кристаллы берилла полировали, и использовали в виде увеличительных стёкол.

Цвет «цветных» бериллов зависит от наличия микровключений металлов железа, хрома, ванадия, кальция, скандия, титана, кобальта, марганца и урана. Самые «геммологически» значимые и распознаваемые разновидности берилла: зеленый берилл, желтый берилл (гелиодор), золотистый берилл, аквамарин, изумруд, морганит (российская версия названия – воробьевит) и биксбит. Долгое время бериллом считался также пеццоттаит, но не так давно этому красивому розовому камню был присвоен самостоятельный статус минерала. По структуре кристаллической решетки, плотности и коэффициенту преломления пеццоттаит отличается от берилла.

Зеленый берилл.

«Фамильное название» Берилл используется для драгоценных камней, цвет которых недостаточно зеленый для того, чтобы считаться изумрудами, и недостаточно синий для того, чтобы считаться аквамаринами. Кроме того, бериллом называют также камни, цвет которых пограничен между зеленым и желтым












«Просто» берилл очень часто подвергается термической обработке, в результате которой удаляется зеленая составляющая цвета и усиливается голубая. Таким образом на мировой рынок попадают более половины всех аквамаринов.

Морганит

Морганит - розовая, иногда с фиолетовым или оранжевым оттенком разновидность берилла, получил свой цвет благодаря примесям марганца. Твердость чаще ближе к 8, нежели к 7,5. Интенсивные цвета встречаются крайне редко, и потому даже камни с совсем слабонасыщенной окраской весьма высоко ценятся за их нежный мягкий цвет. К морганитам часто применяется термическая обработка, которая приводит к небольшой интенсификации цвета, и часто усиливает оранжевый оттенок. Кроме того, в последнее время на рынке появились морганиты с необычайно насыщщенными оттенками. Результат исследования, проведенного в GIA, пробной партии из более чем 50 камней, закупленных из различных источников, показал наличие облагораживания методом диффузии ионов Be.







Из-за очень нежного цвета мелкие морганиты выглядят почти бесцветными, поэтому ценятся достаточно крупные камни. Раньше морганит был просто «розовым бериллом». Только с 1911 года он называется «морганитом» в честь Нью-Йоркского финансового специалиста и коллекционера драгоценных камней Джона Пирпонта Моргана.

Золотистый берилл

Очень редкая разновидность берилла обязана своему яркому золотистому или лимонному цвету следовым примесям урана, концетрация которого измеряется тысячными долями процента. Никакой естественной радиоактивности, определяемой дозиметрами поверх естественного радиационного фона, от таких бериллов ожидать не стоит.. Такие образчики находят всегда в месторождениях "истинных" аквамаринов и подтверждают техническую возможность коррекции цвета бериллов облучением.

Аквамарин












Что означает фраза "истинный аквамарин"? Это слова означают, что камень обладает присущим аквамарину светлым синим или зеленовато-синим цветом от рождения в природе, а не благодаря технологическому вмешательству человека. Голубым цветом аквамаринов мы обязаны железу в степени окисления +2. Зеленые полутона в аквамарин привносят примеси трехвалентного железа в сочетании с хромом или ванадием. Твердость аквамаринов как правило 7,5. В Пакистане и Афганистане встречаются бериллы, относимые геммологами к категории аквамаринов, но обладающие синевато-зеленым цветом. Аквамаринами их считают из-за очень слабой насыщенности цвета.

Гелиодор







Желто-зеленая или зелено-желтая разновидность берилла, в которой основным цветообразующим элементом является железо в степени окисления +3. Очень красивые, и издревле очень популярные камни, в наше время служат больше сырьем для изготовления аквамаринов, нежели ограниваются как сами по себе драгоценные камни. В гелиодорах американского происхождения, хоть и крайне редко, но все же отмечается самое высокое из известных для бериллов содержание примесей урана, до нескольких сотых долей процента.

Биксбит

Биксбит - самая редкая разновидность берилла. Биксбит был найдет лишь в одном месте в шатет Юта, США, иназван так по имени его первооткрывателя Мэйнярда Биксби. Не стоит путать биксбит с другим весьма редким черным или темно-коричневым минералом биксбиитом, который была найден там же, тем же исследователем, и в его же честь названным.

Биксбит иногда называют (ученых мужей прошу пропустить эту фразу) розовым или красным изумрудом. Как и изумруд, чистый биксбит - исключительная редкость. но по сравнению с изумрудом биксбит - вообще огромная редкость. Хотя сам минерал в мизерных проявлениях найден в различных местах Юты и в Нью-Мексико, единственное месторождение крупных кристаллов, имеющих ювелирное значение, было найдено в горном массиве Wah Wah в Юте в 1958 году Ламаром Ходжесом. Искал он при этом вовсе не биксбиты, а уран.







Насыщенный розовый вплоть до красного цвет обеспенеч примесями ионов марганца в степени окисления +3. Самый большой из известных ограненных биксбитов весит весит 3,13 карат, а камни весом более 1 карата крайне редки. Стоимость чистых биксбиты более 1 карата весом начинается от $10000 за карат. Биксбит приобрел популерность и среди любителей уникальных ювелирных изделий, и среди коллекционеров. И для тех, и для других, буде такие найдутся среди форумчан, есть одна хорошая, и одна плохая новость. Хорошая новость заключается в том, что у нас пока имеются в наличии 177 камней, самый маленький из которых весит 0,03 карата, а самый тяжелый - 0,95 карат. Плохая же новость заклячается в том, что единственная шахта, в которой добывали биксбит, взорвана и затоплена. И если не будет найдено новое месторождение биксбита, то поступление на рынок этих камней более не возобновится... У крупнейших дилеров мира на сегодня имеется ограночного материала около 1 килограмма, а количество ограненных камней, присутсвуюющих на рынке, не превышает 3,5 тысяч штук.

Изумруд

Как всегда - самое вкусное на десерт.... А десерт никогда не должен следовать сразу после ужина, иначе на сытый желудок можно не почувствовать вкуса вкусного.. Потому изумрудам будет посвящен отдельный материал.

Изумруд - самый драгоценный камень в группе берилла. Название «Изумруд» происходит от греческого "smaragdos" и старофранцузского "esmeralde", и действительно означает «зеленый драгоценный камень.» Замечательный зеленый цвет изумруда является беспрецедентным в мире драгоценных камней. Не удивительно, что изумруд классифицирован как один из четырех традиционных драгоценных камней наряду с сапфиром, рубином и алмазом.

Основная геммологическая информация.

Минерал: Берилл
Разновидность: Изумруд
Цвет: Зеленый, желтовато-зеленый, синевато-зеленый
Химический состав: Al2Be3Si6O18, алюмсиликат бериллия
Кристаллическая структура: Шестиугольная призма
Кристаллическая группа: Гексагональная
Твердость: 7.5 – 8.0
Плотность: 2.67 - 2.78
Коэффициент преломления: 1.565 - 1.602
Двупреломление:-0.006
Цвет полосы: Белый
Длины волны спектра поглощения: 683, 681, 662, 646, 637, 606, 594, 630-580, 477, 472
Флюоресценция: Обычно нет

Практически абсолютно все естественные изумруды содержат характерные включения. Изумруды вообще более хрупки чем другие бериллы и требуют более осторожного обращения при огранке. По этой причине, например, наименьший доступный размер для круглых изумрудов с бриллиантовой огранкой - 2.50 мм. Практически все все изумруды заполняются бесцветным маслом, проникающим в самые крошечные трещины. До недавних пор для этого использовалось кедровое масло, в наше время разработаны синтетические композиции. Для изумруда наверное в самой большой степени, по сравнению с остальными драгоценными камнями, цвет является определяющим, главнейшим параметром при оценке его ценности.

Цвет

За «драгоценный» зеленый цвет изумруда отвечают микропримеси хрома и ванадия (по отдельности, или вместе). Изумруд, по определению, обладает более темным зеленым цветом по отношению к сине-зеленому бериллу. Самый популярный и ценный цвет – слегка голубовато-зеленый, среднего темного тона, с сильной насыщенностью. Дилеры часто используют термин «Изумруд колимбийский», чтобы описать яркие, слегка голубоватые зеленые камни среднего тона, независимо от их фактического географическое происхождение. Добываемые в наше время в Колумбии изумруды в реальности попадают в эту категорию очень редко.

Изумруд 2.17 Кт, Замбия

Изумруд смотрится лучше всего в дневном свете. Искусственный свет делает более заметными включения и трещины, которые на самом доказывают природное происхождение камня. Подделка изумрудов в последние годы превратилась в большой бизнес, но, в отличии от бриллиантов и корундов, технологически подделать включения пока не удается. Для геммолога не составляет труда идентифицировать природный и/или синтетический изумруд.

Чистота.

Как и для любого камня, чистота тоже важна для изумруда. Но в изумруде включения допускаются в большей степени, чем в любом другом драгоценном камне. Количество природных изумрудов, добытых чистыми, практически свободными от включений, исчисляется штуками в год, их стоимость никогда не бывает ниже $50000 за карат! В отличие от других драгоценных разновидностей берилла, включения в изумруде никогда не считаются серьезными недостатками.. Они являются частью «характера» камня и, кроме всего прочего, доказывают его природное происхождение.

Изумруд 2.29 Кт, Замбия

Огранка.

Огранщики любят этот уникальный драгоценный камень. В действительности, именно для изумруда была разработана ставшая такой популярной огранка "Octagon Emerald Cut" – «Октагон, изумрудная огранка».. Четкая и ясная проекция прямоугольной или квадратной формы с ее наклонными углами максимально подчеркивает красоту этого ценного драгоценного камня, в то же самое время оберегая камень от механических напряжений.

Изумруды ограниваются в различные формы, главным образом классические, но если сырье содержит большое количество включений, оно может быть огранено в мягко округленный кабошон, или в одну из изумрудных бусинок, которые настолько популярны в Индии.

Изумруд, 0.74 Кт, Замбия


Месторождения изумрудов и особенности камней из различных месторождений.

Практически всегда кристаллы изумруда выглядят как небольшие «вены, прожилки», вкрапленные в твердую горную породу. Среднестатистически, для добычи 1 кг сырья, вне зависимости от качества, необходимо переработать от 50 тонн (в богатых месторождениях) до 200-250 тонн породы. Месторождения, не укладывающиеся в предел 1 кг/ 250 тонн породы, считаются нерентабельными.

Колумбия – исторический мировой центр добычи изумруда. Месторождение Muzo, к северо-западу от Боготы, производит качественные камни глубокого зеленого цвета, чаще желтоватого тона, реже – голубоватого. Вторым по значимости депозитом является месторождение Chivor, к северо-востоку от Боготы, разведаны и другие перспективные места, в которых возможна разработка и добыча изумрудов в обозримом будущем.

Изумруд, 3.84 Кт, Колубмия
Изумруд, 0.41 Кт, Колумбия

Месторождения Muzo и Chivor, являясь на протяжении сотен лет основным поставщиком изумрудов на мировой рынок, сегодня уже не так производительны, как раньше, и среднее качество материала неуклонно снижается.

В Бразилии есть различные месторождения в Bahia, Goias и Minas Gerais. Камни легче чем колумбийские, главным образом светлые желто-зеленые, но при этом часто довольно чистые. Бразилия также поставляет на мировой рынок редкие камни с эффектом «кошачий глаз» и чрезвычайно редкие изумруды со звездой с шестью лучами.

Изумруд, 0.75 Кт, Бразилия

Южная Африка обладает несколькими месторождениями. Небольшой депозит в Трансваале производит около тысячи карат изумрудов в год, но при этом очень высокого класса. Значительное по запасам месторождение найдено и эксплуатируется Кобре и Сомерсетских Копях, но только 5% добываемых там камней имеют хорошее качество. Большинство камней является легким и сильно включенными и подходящим только для огранки в кабошон.

Зимбабве располагает несколькими депозитами изумруда, самым важным является месторождение Sandawana на юге страны. Кристаллы очень маленькие, но очень хорошего качества.

Важнейшим мировым центром по добыче и производству изумрудов высочайшего качества становится Замбия.. У замбийских изумрудов, как и у всех африканских изумрудов, цвет обусловлен в основном примесью ванадия.. Лишь около 20 лет назад GIA и IMA официально признали темнозеленые африканские бериллы изумрудами, что привело к взрывному рост цен на них. Практически все замбийские изумруды средненасыщенные или насыщенные, слегка голубовато – зеленые или голубовато зеленые, довольно часто – темные. Иногда встречаются и слегка желтовато-зеленые, но благодаря своей насыщенности и чистоте, они не утупают в ценности камням с дополнительным голубоватым тоном. Среднестатистические забмийские изумруды исключительны по своей чистоте и цветовым характеристикам. Более 85% изумрудов высшей категории на современном мировом рынке имеют замбийское происхождение.

Изумруд 1.67 Кт, Замбия, свободен от обработки!!!!!

В России есть месторождения на Уральском севере, недалеко от Екатеринбурга. Камни хорошего качества крайне редки; большинство камней является легким и сильно включенными и подходящим только для огранки в кабошон. Чистые голубовато – зеленые уральские изумруды исключительно редки, невелики по размеру, и почитаются во всем мире как одни из самых лучших и дорогих.

Помимо перечисленных выше, месторождения изумрудов имеются также в Афганистане, Австралии (Новый Южный Уэльс, Западная Австралия), Гане, Индии, на Мадагаскаре, в Малави, Мозамбике, Намибии, Нигерии, Пакистане, Танзании, США (Северная Каролина).

Способы облагораживания изумрудов.

Промасливание – основной способ облагораживания изумруда. Как уже упоминалось выше, для этого используется бесцветное кедровое или синтетическое масло. В последние 15-20 лет этот процесс осуществляется в вакуумной камере для обеспечения наиболее полного проникновения масла внутрь камня. В геммологических описаниях в таких случаях обязательно указывается метод обработки – заполнение бесцветным маслом.

Другой общепризнанный метод облагораживания изумрудов заключается в заполнении камней цветным зеленым маслом в сочетании со смолами, наподобие эпоксидных. Высыхая и затвердевая внутри камня, эти смолы скрепляют различные «кусочки», из-за большого количества включений могущие привести к разрушения камня. Такие изумруды ни в коем случае нельзя подвергать чистке в ультрасонике или в стиммере. К сожалению, в последнее десятилетие использование этого метода привело к многочисленным спекуляциям на ценности изумруда. Недобросовестные «специалисты» превращают таким образом в изумруд бледные, иногда даже почти бесцветные, очень сильно включенные бериллы и аквамарины, использую смолы с красителями. Что самое печальное – именно такие камни поступают на рынок как «свободные от обработки» изумруды, но при этом – по очень низким ценам. Количество позволивших себя обмануть «владельцев» таких вот «ценнейших» изумрудов исчисляется навереное уже сотнями тысяч человек!

Изумруд, 0.31 Кт, Мадагаскар, масло/резина

Необходимо помнить, что не только «ложные» изумруды», но и самые что ни на есть настоящие тоже следует мыть и чистить с крайней осторожностью.. Нахождение в струе стиммера или в ванночке ультрасоника более 5 секунд крайне нежелательно. Подобная чистка камней может привести к вымыванию масла и даже к разрушeнию камня.

Очень сильно включенные иумруды больших размеров являются популюрнейшим материалом для резчиков по камню. изумруд отлично поддается резьбе и гравировке.

Резьба по изумруду, 181.40 Кт, Колумбия

Всемирно известные Изумруды

Один из самых больших изумрудов в мире - так называемый «Изумруд Могулов». Он известен с 1695, весит 217.80 карат, и приблизительно 10 см высотой. Одна сторона этого камня инкрустирована выгравированными молитвенными текстами, на другой стороне есть великолепные гравировки цветочных украшений. Этот легендарный изумруд был продан с аукциона Кристи Лондона неизвестному покупателю за 2.2 миллиона долларов 28-ого сентября 2001.

Изумруды почитались людьми с древнейших времен. Поэтому изумруды имеются во всех музеях и самых серьезных частных коллекциях. У Нью-йоркского Музея Естествознания, например, есть выставка, в которой один из экспонатов – чашка, сделанная из чистого цельного изумруда, который принадлежал Императору Джехэнджиру, находится рядом с 'Патрисией', одним из крупнейших колумбийских кристаллов, весом в 632 карата.

Коллекция Банка Боготы включает пять ценнейших кристаллов изумрудов с весом от 220 до 1796 карат.

Роскошные изумруды являются частью иранского Национального Казначейства, например - диадемы и другие украшения Императрицы Фэры.

Турецкие султаны также любили изумруды. Во Стамбульском дворце Topkapi есть выставка драгоценностей, орудий письма и кинжалов, каждый экспонат которой щедро украшен изумрудами и другими драгоценными камнями.

Венское казначейство демонстрирует посетителям вазу высотой 4.5 дюйма (12 см), весом 2205 карат, которая огранена из одного цельного изумрудного кристалла.

Ее величество, Королева Великобритании Элизабет II, имеет так много драгоценностей, что их приходится хранить в специальной комнате размером с хоккейную площадку, расположенной под землей, на 40 футов ниже Букингемского Дворца. И это не включает в себя не включает драгоценности Британской Короны, хранящиеся в Лондонском Тауэре. Личные драгоценности Королевы приблизительно оценены в $57 миллионов, и большая часть из них была получена как подарки. Невероятные драгоценные камни в ее коллекции включают в себя "Кембридж и Дели Парюра Данбара,", фантастический набор изумрудных драгоценностей, самую большую изумрудную диадему в мире.

У Элизабет Тэйлор есть известная коллекция драгоценностей. Как подарок на помолвку, Ричард Бертон дал ей изумрудную и алмазную брошку, которую она носит с изумрудным ожерельем, полученным от него же как свадебный подарок. Позднее Ричард Бертон добавил серьги, браслет и кольцо, украшенные изумрудами высочайшего класса.

Неисчислимые фантастические истории выросли вокруг этого великолепного драгоценного камня. Инки и Ацтеки Южной Америки, почитали изумруд как святой драгоценный камень. Однако, самые древние известные находки были когда-то сделаны около Красного моря в Египте. Эти шахты драгоценного камня, уже эксплуатируемые египетскими фараонами между 3000 и 1500 до н.э. и позже получившие название «Копей Клеопатры», были уже исчерпаны к тому времени, когда их открыли вновь в начале 19-ого столетия. Письменный индийский артефакт, «Веды», сообщает многое о зеленых драгоценных камнях и их целебных свойствах: «Изумруды обещают удачу..., изумруд увеличивает благосостояние..». Так что неудивительно, что груди любого индийского махараджи и любой махарани можно было увидеть целые сокровищницы из изумрудов! Не знаю, как в наше время с магическими свойствами изумрудов, а вот древние правители Индии явно не могли пожаловаться свое благосостояние!

КОРУНДЫ - САПФИРЫ И РУБИНЫ

Сапфиры и рубины - драгоценные камни, во многих отношениях одни из самых замечательных и значимых среди цветных камней. Рубины и сапфиры, принадлежащие к семейству минерала корунда, наиболее известны, любимы и популярны по сравнению с остальными драгоценными камнями. С твердостью 9 сапфиры и рубины - чрезвычайно твердые камни и занимают по этому показателю второе после алмаза место в мире природных минералов. Благодаря своей твердости и долговечностри, сапфиры и рубины прекрасно подходят для их применения в ювелирном деле практически с любой целью.

Цвет - наиважнейший фактор в определении ценности корунда, значительно более важен, чем его чистота. Корунды редко бывают чисты как алмазы, и даже очень дорогие камни могут иметь умеренные и даже значительные включения. Очень тонкие различия в цвете могут приводить к очень серьезным различиям в стоимости.. Прекрасные камни хорошего цвета и чистоты всегда очень редки и необычны.

"Лучшие" и самые ценные цвета для синих сапфиров – фиолетово голубой средне насыщенного или средне насыщенного темного тона.. По сравнению с ними сапфиры чрезмерно насыщенных и темных тонов, также как и недостаточно насыщенных и очень светлых тонов теряют в стоимости не то что в разы – в десятки и сотни раз.

А для рубинов наиболее ценим яркий, насыщенный слегка пурпурновато красный цвет (цвет голубиной крови)

Сапфиры и рубины - оба члены семьи корунда с одинаковой кристаллической структурой. Основная химическая формула - AL2O3 одинакова для рубина и для сапфира. Присутствие микроэлементов, таких как хром, железо, ванадий и титан, дарит корундам самую широкую цветовую гамму в мире драгоценных камней.. Когда корунд является красным, его принято считать рубином, корунд любого другого цвета - сапфир. Однако, идентификация красных корундов как рубинов или сапфиров весьма условна, так как не существует каких-либо международно принятых пограничных значений. Любой геммолог может описать один и тот же камень как пурпурно красный рубин или пурпурно красный сапфир, и в обоих случаях он окажется прав.

Как уже было сказано выше, сапфиры обладают самой богатой палитрой цветов среди всех драгоценных камней в мире.. Было введено название fancy sapphire – фантазийный сапфир – для описания сапфиров всех цветов, кроме наиболее ценимого благородного синего..

Причудливые фантазийные сапфиры доступны в удивительном диапазоне цветов, включая желтый, зеленый, фиолетовый, розовый, коричневый, пурпурный, оранжевый, черный (условно, на самом деле экстремально темный голубой) и белый, то есть - бесцветный.

Происхождение сапфиров и рубинов.

Самые известные депозиты корундов расположены в Бирме, Австралии, Восточной Африке, Шри-Ланке, и Мадагаскаре. Другие известные месторождения имеются в Монтане, США; и Кашмире, Индия. Месторождения в Кашмире в настоящее время более не эксплуатируются, а депозиты в Монтане, возможно, не обладают запасами, достаточными для коммерческой жизнеспособности и в ближайшее время будут, скорее всего, законсервированы. Замечательные рубины иногда находили на Памире, но там пока не обнаружено месторождения с коммерческим потенциалом.

Pamir, 6.13 ct

Единый источник основных мировых запасов корундов. (Прошу геологов не есть меня живьем - красивая идея, которая возможно навсегда останется фантазией)

Подавляющее большинство из важных месторождений сапфиров на Цейлоне, Мадагаскаре, в Кении и Танзании геологически связаны друг с другом. Австралия, Антарктида, Шри-Ланка, Мадагаскар и Африка были частями единого древнего суперконтинента, известного как Pangaea (Пангея) сотни миллионов лет назад. Гигантские реки разносили минералы из одного и того же источника по всему суперконтиненту, также как сегодня реки переносят песок и обыкновенный аллювиальный гравий.. В промежутке времени между 400 - 200 миллионов лет назад суперконтинент Пангея распался под воздействием мощнейших тектонических сил. Наш мир принял в итоге современный вид благодаря тектоническим катастрофам и дрейфу континентов.

В результате камни из одного и того же источника, по сути – из единого на нашей планете древнего суперместорождения, теперь находят в Шри-Ланке, на Мадагаскаре, в Танзании на расстояниях в несколько тысяч километров друг от друга. По всей видимости, именно остров Цейлон в свое время был географически наиболее близок к центральной зоне источника корундов. Именно поэтому ланкийские сапфиры обладают наибольшей кристаллизацией, и там находят все самые крупные сапфиры мира. Мадагаскарские и танзанийские камни за время своего путешествия к будущим местам залегания и созревания существенно потеряли в размерах. Как говорится – пообтесались о дно речное. Именно поэтому африканский сырой материал почти всегда находится в «скругленной» форме, в то время как в Шри Ланки поднимают иногда кристаллы с соотношением длина/ширина (или длина/толщина) даже более чем 10/1. Да и времени на созревание у будущих корундов в Африке них оставалось значительно меньше. Южный Мадагаскар и Танзания в общем и целом дают нам сырой материал значительно меньшего размера и очень часто - с менее определенной, незавершенной кристаллизацией. В то же время по насыщенности цветов и по концентрации сырого материала в земле месторождения, расположенные в сотнях и тысячах километров друг от друга, удивительно похожи!

Была как-то высказана идея, которая пока не получила научного обоснования и подтверждения, но тем не менее внешне выглядит вроде бы очень логичной. Как известно – рубины и сапфиры добываются практически в одих и тех же районах.. И лишь остров Цейлон, нынешняя Шри Ланка, практически не дает нам рубинов. А ведь Цейлон, напомним, был центром предполагаемого единого источника корундов. Догадка заключается в том, что, возможно, все рубины – это недозревшие сапфиры!? То есть рубинам не хватило тех нескольких десятков миллионов лет, потраченным на путешествия по рекам, на то, чтобы к нашему времени дозреть до сапфиров тех же самых всевозможных цветов и оттенков. Согласно этой версии, при выносе минералов из первоисточника, они были первоначально более обогащены окислами хрома, а в дальшейшем, уже при подземном залегании, под высоким давлением и воздействием температур ускорился процесс обогащения кристаллов окислами железа, ванадия и титана, благодаря чему камни стали терять красную окраску и приобретать другие цвета.. А несколько десятков миллионов лет для таких процессов – очень даже существенное отставание.

Камни из всех этих месторождений очень трудно, а часто – невозможно дифференцировать. Геологи в последнее время еще более осложнили жизнь геммологам, находя породы с включениями отдельных кристаллов корундов за пределами современных известных ареалов добычи.

БОЛЕЕ ПОДРОБНО О САПФИРАХ.

Цейлонский сапфиры





Известны своим прекрасным качеством и по широкому диапазону цветов. В Шри Ланке найдены сапфиры практически всех известных цветов, за исключением пурпурных и красных (редчайшие находки последних сами являются весьма дорогостоющими исключениями из «правил»). Ратанапура - важный центр горной промышленности, и новодобытые камни предлагаются на местном рынке ежедневно. Шри-Ланка известна тем, что именно она произвела на свет самые большие сапфиры в мире.

Мадагаскарские сапфиры




Сапфиры найдены на Мадагаскаре в многочисленных месторождениях по всей стране. Южные депозиты в Илалака геологически связаны с депозитами сапфиров в Шри-Ланке, Восточной Африке и Танзании. Северные месторождения звездчатых сапфиров, северные и центральные рубиновые месторождения с южными геологически не связаны, и происхождение этих залежей пока остается загадкой. Многие из мадагаскарских сапфиров обладают изумительными, если не сказать – выдающимеся цветами! К сожалению - Мадагаскар политически очень нестабилен. Страна очень слабо развита в экономическом отношении, практически отсутствуют дороги. Даже на географических картах Мадагаскара еще очень много пунктирных линий и даже белых пятен. Около 10% территории страны настолько труднодоступны, что даже еще не разведаны и не картографированы. На Мадагаскаре практически нет грамотных специалистов, способных искать и находить новые месторождения. И тем не менее – Мадагаскар безусловно можно назвать кладезью драгоценных камней и минералов. И в недалеком будущем Мадагаскар конечно же станет основным источником поступления на мировой рынок сапфиров, рубинов и многих других разновидностей драгоценных камней.

Сапфиры из Кении и Танзании




Самые значимые депозиты - область Умба в Кении, и месторождения Тундуру и Сонгеа в Танзании. Депозиты в Тундуру геологически напрямую связаны с оригинальной материнской породой суперконтинента Пангея. Вероятно потому, что область Тундуру была также, как и Цейлон, ближе других расположена к «корундовому» первоисточнику. Как и на Цейлоне, в Тундуру практически отсутствуют красные камни, хотя уже появились пурпурные.. То есть это месторождение геологически, вероятно, на несколько миллионов лет младше цейлонских. Месторождение Умба геологически связано с мадагаскарскими. А вот месторождение в Сонгеа имеет прямое геологическое родство с месторождениями севера Мадагаскара. Из всех цветов, типичных для корундов, в Сонгеа преобладают зеленые и красные.

Сапфиры из Австралии



В Австралии имеется довольно много небольших месторождений корундов, достаточно богатых для их коммерческой эксплуатации. Вероятно, и они тоже обладают родственной связью с предполагаемым "единым мировых центром корундов", но связь эта наиболее отдаленная. Подавляющее большинство австралийских корундов - сапфиры очень темного голубого цвета. Чистые камни встреачются намного реже, чем в других ареалах добычи сапфиров.


Обработка (облагораживание) сапфиров.

Традиционное нагревание рубинов и сапфиров - широко используемый и повсеместно принятый процесс повышения качества природных камней, который может улучшить чистоту и/или цвет камней. Наиболее древний, применявшися с незапамятных времен метод – простое нагревание камня в огне.

В наше время существуют более изощренные способы. По степени возрастания жесткости их воздействия на оригинальную структуру камня методы обработки можно расположить в следующем порядке:

- кипячение в природном масле (практически вышло из употребления);
- прокаливание в печи;
- прокаливание в электромагнитной печи без или под воздействием повышенного давления;
- прокаливание в электромагнитной печи, без или под воздействием повышенного давления, в пасте, приготовленной из размельченного до пыли природного же корунда;
- прокаливание в электромагнитной печи, без или под воздействием повышенного давления, в пасте, приготовленной из размельченного до пыли природного же корунда с добавлением синтетической стекломассы;
- прокаливание в электромагнитной печи, без или под воздействием повышенного давления, в пасте, приготовленной из синтетической стекломассы;
- прокаливание в электромагнитной печи, без или под воздействием повышенного давления, в пасте, приготовленной из размельченного до пыли природного же корунда без или с добавлением в пасту синтетической стекломассы, с добавлением в пасту носителей ионов бериллия.

Любой вид обработки дает постоянный результат. Чистота и цвет уже никогда не изменятся, камни не требуют какого-либо специального ухода.

Новейший вид обработки, который сочетает в себе воздействие высоких температур, давления и диффузные процессы (проникновение ионов металлов внутрь камня) является наиболее спорным с точки зрения геммологии. Такие камни приняты на рынке, сертифицируются основными независимыми лабораториями, включая GIA. Но в сертификатах обязательно указывается наличие обработки. Если говорить о новейших методах, то указывается либо «beryllium treated», либо «diffusion». Второе несколько отличается от первого: методом диффузии в сапфиры вводятся ионы железа и ваннадия, что придает камням насыщенный синий цвет. Первый же способ, бериллиевый, применяется в основном для производства желтых и оранжевых сапфиров. Сырьем для этого служат очень слабо насыщенные желтые и розовые сапфиры, чаще всего – мадагаскарского и танзанийского происхождения.

Пока еще геммологи без труда определяют камни, подвергшиеся диффузии. Дело в том, что ионы проникают вглубь камней неравномерно. Центральная зона любого диффузного камня всегда остается окрашенной в оригинальный от рождения цвет. Под микроскопом, при использовании специальных светофильтров, это всегда очень хорошо заметно.

БОЛЕЕ ПОДРОБНО О РУБИНАХ

Красная разновидность корунда, рубин был на протяжении тысяч лет и остается поныне одним из самых драгоценных и дорогих камней в мире, особенно бирманские камни весом от 3 карат и выше. Рубины ценятся за их красоту, долговечность, редкость, главное – за их цвет, который определяет абсолютную ценность камней. Идеальный цвет - цвет светофора - очень сильно флуоресцирующая краснота высокой интенсивности. Востребованность на качественные рубины в мире всегда была огромной, и потому самым древним задокументированным сообщениям о промышленной добыче рубинов (в Бирме) уже более 500 лет!

Обработка (облагораживание) рубинов

Об обработке рубинов можно сказать все то же самое, что и о сапфирах. Следует дополнить только, что из диффузных методов применяется только обработка бериллием.

Наиболее распространенный сейчас метод облагораживания рубинов – led-glass filling, заполнение пустот камня стекломассой. К сожалению – рубины очень редко рождаются чистыми. Подавляющее большинство рубинов имеют минеральные включения, газожидкостные и газовые пузыри, каверны, пустоты, занимающие иногда 30-50-70% объема камня, а то даже и больше. Термическая образботка рубина позволяет растворить минеральные включения в жидкости, содержащейся в камне же (такой процесс называется «залечивание»), а при заполнении камня стекломассой последняя за счет более высокой плотности попросту выдавливает все что возможно из камня через трещины и поры, заклеивая их при завершении процесса.

Подвергшиеся такой обработке камни выглядят всегда более чистыми, чем они есть на самом деле, более интенсивного цвета, чем был изначально. НО! Такие камни не флюорисцируют, «не горят огнем и не истекают кровью». Геммолог под микроскопом с одного взгляда замечает голубые и оранжевые «всполохи» - эффект присутствия стекла.

!!!!!!!!! ВАЖНЕЙШАЯ ИНФОРМАЦИЯ ДЛЯ ПОКУПАТЕЛЕЙ ДЕШЕВЫХ РУБИНОВ !!!!!!!!!!!

95% всех рубинов на мировом рынке – стеклонаполненные, led-glass filled. Около 1% всех камней – берилливые (как правило - крупные рубины, но в последнее время появились и мелкие рубины, калиброванные по размеру, с великолепной машинной бриллиантовой огранкой), «beryllium treated». Последние можно опознать по специфической яркости, и оранжеватому оттенку. 4% процента всех рубинов прошли тут или иную термическую обработку без внесения в камни инородных элементов. Количество рубинов, не подвегшихся никакой обработке, чистых и ярких, насыщенных, измерятеся лишь тысячами, даже не десятками тысяч, а всего тысячами!!! Стоимость необлагороженных рубинов сравнима со стоимостью очень хороших бриллиантов, такие рубины – во много раз более редкие камни, чем бриллианты!!!!!

Поэтому хотелось бы посоветовать с очень большой осторожностью относиться к описаниям рубинов, предоставляемым абсолютным большинством продавцов. Конечно, существуют уникальные образцы рубинов, нашпигованные бериллием или стеклом по «самые помидоры», но при этом реально оцененые в сотни и тысячи долларов за карат. Как правило – это настоящие ограненые булыжники. Либо заполненные бериллием редкие камни удивительной чистоты, которые природа почему то наказала отвратительным цветом..

Но в целом – тенденция такова: Стоимость стеклянных рубинов не может превышать 25-50 долларов за карат. Стоимость нагретых без стекла рубинов не может быть ниже 100 долларов за карат при очень даже низком качестве. Чистые на глаз такие рубины начибаются от 500 долларов за карат и выше, в зависимости от цвета. Стоимость необлагороженных рубинов чаще всего напоминает не цену, а номер телефона со всеми международными и междугородними кодами..

Как мы уже упомянули, качественные рубины всегда были и остаются огромной редкостью. Самые известные месторождения рубинов находятся Бирме, Вьетнаме, Танзании, Кении, на Мадагаскаре, в Таиланде и Камбодже. Рубины также найдены в Колумбии, Афганистане, Пакистане, Индии и в США.

По объему производства своих месторождений абсолютными лидерами на рынке рубинов являются Бирма, Танзания и Мадагаскар. Опишем вкратце особенности происходящих от туда камней.

Бирманские рубины.





Самое известное месторождение рубинов в Бирме находится в районе Могог, в верхней Бирме. Бирманские рубины известны их прекрасным флуоресцентным красным цветом при любом освещении. Именно цвет бирманских камней принято описывать как «цвет голубиной крови» . Многие бирманские рубины имеют яркий красный цвет, но при этом могут иметь и голубые либо розовые отметины (следы). Камни крайне редко чисты, но цены на них все равно значительно выше, чем на рубины из любых других месторождений..

Другое значимое бирманское рубиновое месторождение находится в Монг Хцу, приблизительно в 250 км к востоку от Мандалая.

Действительно, бирманские рубины могут быть намного более дорогими чем бриллианты! До недавнего времени абсолютный рекорд стоимости одного карата бирманского рубина составлял $27500. В 2006 году на аукционе в Ст-Морице было продано кольцо кольцо из золота 18К с рубином огранки кушион, весом 8.62 карат, закрепленном в «бриллиантовой бомбе». Стоимость, оплаченная лондонскому ювелиру Граффу за один карат этого рубина, составила $42500.

Танзанийские рубины.



Рубины из месторождения Сонгеа являются более темными, больше «гранатовыми» по цвету, чем бирманские рубины и и значительно более доступными Они лучше всего выглядят в ярком искуственном или естественном предвечернем свете.. В утреннем свете они они кажутся несколько более темными. Рубины из Сонгеа - самые чистые рубины в мире. Их гранатовый оттенок иногда может ввести в заблуждение даже опытного ювелира. Цвет большинства рубинов из Сонгеа имеет тенденцию становиться более ярким при уменьшении размеров камня, поэтому большинство камней оттуда поступают на рынок с небольшими размерами. Хотя цвета сонгейских рубинов несколько более однородны, чем у рубинов от других шахт, малозаметные изменения в цвете могут существенно снизить оценочную стоимость. Более яркий камень будет стоить как минимум в пять раз дороже, чем более темный камень подобного размера. Очень малый процент танзанийских рубинов из Сонгеа может обладать исключительным цветом, своийственным для бирманских камней.

Мадагаскарские рубины.



Помимо уже известных месторождений, в последние годы на Мадагаскаре было открыто 2 новых месторождения. Депозит в Ватомандри отличается весьма бедными запасами, но производит кристаллы отличного естественного оранжево красного и розоватого цвета, которые часто не требуют даже простого нагревания. Геологически месторождение вторично, и материал, судя по всему, был транспортирован сюда еще от оригинальной материнской породы суперматерика Пангеи.. Камни этого месторождения единственные в мире приближаются по ценности к бирманским, но значительно более редки, чем даже камни из практически опустошенного Могога.

Депозит в Андиламене является более богатым по запасам, и с геологической точки зрения – значительно более молодой. Весь сырой материал имеет фиолетовый цвет и не очень чист.. Термообработка существенно улучшает цвет, и многие из получающихся камней оказываются внешне очень похожи на красные бирманские рубины и на лучшие образцы таиландских рубинов из Канчабури. Но при этом стоимость таких камней на несколько порядков ниже бирманских аналогов..

Рубины из Таиланда и Вьетнама.

Рубины, добываемые сегодня в Таиланде и Вьетнаме, отличаются очень сильной "розовостью", особенно Вьетнамские, которые даже в продаже часто появляется как розовые сапфиры... Образцы тайских и вьетнамских рубинов высокого качества и соответственно - высокой ценности, крайне редки. Тайские и вьетнамские рубины отлучает очень сильная зональность, то есть неравномерность окраса, неубираемая даже при самом жестком термическом облагораживании.

По материалам публикаций одного из современных столпов геммологии, профессора Хэнни, Швейцария

Hanni H.A.
SSEF Swiss Gemmological Institute, Basel, Switzerland

Современное облагораживание драгоценных рубинов и сапфиров

В месторождениях природных рубинов и сапфиров можно встретить камни не только исключительного качества. Высокое качество камня - редкость, и существует потребность облагораживания средне- и низкокачественного сырья, которое составляет большую часть добываемого объема. Когда мы говорим о совершенствовании качества, мы должны прежде всего определить, что значит качество. К важным показателям качества камня относятся его размер, вес, цвет, прозрачность и стойкость к механическим воздействиям.

Множество камней добывается слишком маленького размера, с непривлекательным цветом, слабо прозрачные и недостаточно прочные. Однако увеличить размер возможно только синтезом, наращивая синтетический корунд на маленький кусочек природного корунда, используемого в качестве затравки. Но сегодня внимание разработчиков технологий облагораживания камней концентрируется в основном на улучшении их цвета, прозрачности и механической прочности. Далее рассмотрим методы облагораживания, а также признаки идентификации облагороженных камней, а значит и более дешевых, чем природных бездефектных.

Усиление прозрачности камня. Трещиноватые камни часто обрабатываются бесцветным маслом, воском или реже - смолой. Органический заполнитель поглощается трещинами в камне и замещает воздух, который существовал в них прежде. После такой обработки трещины становятся едва видимыми.

Но заполнитель трещин может также быть и неорганическим, часто в этом случае используется стекло. Чтобы стекло проникло в трещины, необходима термообработка. Ее режимы зависят от технологии обработки. В процессе исследования камней мы столкнулись с заполнителями из свинцового стекла, которое плавится при низких температурах (приблизительно 700oC). Вид заполнения трещин свинцовым стеклом достаточно просто распознать.

Запонение трещин свинцовым стеклом

Плоскости трещин содержат газовые пузырьки, а стекловидные заполнители дают "вспышки цвета" от синеватых до оранжевых, видимые в камне при просмотре под микроскопом. Мы думаем, что не существует большой разницы в цене камня, будь то камень с заполнением трещин эпоксидной смолой, стеклом бората или свинцовым стеклом. Не стоит требовать от экспертов идентифицировать состав заполнителя трещин. В любом случае такой камень относятся к категории облагороженных с заполнением трещин.

Термообработка корунда в процессе заполнения трещин дополнительно приводит к очистке камней от примесей, которыми часто являются "облака" тонких иголочек рутила. Термообработка, выполняется при температурах более 1200oC, которая позволяет очистить такой корунд.

Для торговли очень важно знать, был ли рубин или сапфир в принципе термообработанным или на него не оказывалось такого воздействия. Диагностическая лаборатория должна уметь идентифицировать нагревание корунда и фиксировать этот факт в своем репорте. Однако не всегда нагревание корунда ясно идентифицируемо. Особенно если при термообработке была использована низкая температура (менее 1200 градусов). Часто ценную информацию для окончательного решения по этому вопросу дают спектры поглощения и лазерная томография.

Усиление цвета камня. Часто добывается бесцветное или очень светлое сырье. Когда такие камни содержат сетку трещин, они могут быть окрашены в более привлекательные цвета. В некоторых случаях сетку трещин производят преднамеренно, чтобы обеспечить достижение пропитки вглубь камня.

Пропитка корунда с трещинами обычно осуществляется красным и синим красителями. Подобная процедура с зеленым красителем очень часто используется для усиления цвета изумрудов. Пропитка выполняется красителем, растворенным в масляных веществах (для изумрудов и бериллов) или других водо- и спирто-растворимых красителях (это типично для корундовой группы).

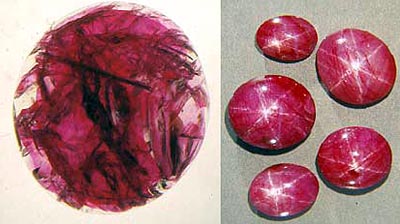

Окрашенные рубины

Это означает, что полученный путем пропитки красителями цвет камня - нестабильный, и краситель может вытечь из трещин. Идентификацию такого облагораживания легко осуществить с помощью ваты, смоченной ацетоном, которая немедленно покажет окрашивание. Поверхностное прокрашивание рубинов или сапфиров улучшает их цвет, но ухудшает блеск - если промыть и избавиться от такой прокраски, камень в изделии станет намного выигрышнее.

Достижение более устойчивого добавления цвета возможно осуществить диффузионной обработкой. Процесс идет при высокой температуре (до 1800oC). Вещества, дающие окраску, наносятся на поверхность предварительно уже полностью ограненных камней, и под действием температуры диффундируют через поверхность в камень. Для диффузионного облагораживания корунда обычно используются Ti, Cr и Be.

Титан при диффузии дает камню дополнительный синий цвет при условии, что двухвалентного железа в корунде присутствует уже достаточно. Этот процесс часто использовали в середине 80-х годов XX века. Диффузия хрома производит корунды цветом от розового до красного. Из-за большой атомной массы хрома, его проникновение в камень осуществляется не глубоко, хотя время может быть на это затрачено значительное.

Титанодиффузия в сапфирах

Идентификация подобного облагораживания корунда возможна при просмотре камня в диффузном свете или при погружении камня в иммерсионную жидкость: синее или красное диффузное окрашивание происходит только в тонком поверхностном слое камня толщиной лишь в несколько десятых миллиметра.

Небольшая атомная масса бериллия позволяет осуществлять более глубокое его проникновение в корунд при диффузии. Камни размером 3 мм были полностью диффузно окрашены бериллием без видимости границ окраски. Бериллий обеспечивает желтую компоненту цвета. Причем новый цвет, обусловленный бериллиевой диффузией, может фактически "перекрывать" ранее существовавший. К примеру, розовые сапфиры могут стать оранжевыми.

Нельзя, однако, забывать, что на рынке есть термически облагороженные желтые сапфиры, производимые примерно с 1985 года, чей цвет вызван простой термообработкой в окислительной среде, то есть никакой диффузии при их обработке не проводилось.

Сегодня идентификация бериллиевой диффузии не является проблемой, поскольку известна теоретическая возможность ее использования для облагораживания корундов и существуют необходимые приборы и технологии для проведения идентификации. Аналитические методы достаточно чувствительны, чтобы надежно идентифицировать даже низкий уровень концентрации бериллия.

Однако на рынке были обнаружены гарантированно необлагороженные диффузией бериллия синие сапфиры, но природно содержащие бериллий на очень низком уровне. Поэтому считается, что только корунды, содержащие бериллий более, чем 5 ppm, являются облагороженными бериллиевой диффузией. Некоторые сапфиры Шри-Ланки, у которых наблюдался эффект "бесцветных краев камня", на деле были свободны от бериллия, и мы пришли к заключению, что причиной такого результата стали особенности их обычного термического облагораживания. Маленькое количество бериллия могло бы также исходить из загрязнения печей бериллием, который использовался прежде для бериллиевой диффузии желтых и оранжевых сапфиров.

Некоторые, как полагалось, "типичные" для диффузно облагороженных корундов включения, представляющих собой маленькие беловатые кольца, на самом деле не являются доказательством того, что данные корунды были подвергнуты бериллиево-диффузионной обработке.

Изменение цвета камней.

Если синий сапфир слишком светлый или даже молочный и белый (геуда), то нагревание в восстановительной атмосфере может создавать синий цвет камня. При высокой температуре (порядка 1800oС) обычные для корундов ряды включений рутила TiO2 растворяются, и титан совместно с железом, также обычно присутствующий в корунде, действует как хромофор, окрашивающий камень в синий цвет.

Структура включений до (рутил) и после термической обработки

Данный процесс можно условно назвать "внутренней диффузией", так как само вещество хромофора уже содержится в камне, и температура лишь вызывает "внутреннее перемещение и соединение" его компонентов.

Приобретая густо-синие прозрачные сапфиры в дорогих ювелирных изделиях, многие даже не догадываются, что изначально это были геуды - очень светлые шри-ланкийские или иные сапфиры. Геуды разных месторождений (и в рамках одного месторождения) действительно существенно различаются по своему химическому составу. Следовательно, и их оптимальная термообработка должна осуществляться по различным схемам.

Термообработка геуд, превращение их в синие сапфиры - едва ли не единственно серьезный источник сапфиров Шри-Ланки на мировой рынок. В отличие от диффузионно обработанных сапфиров (которые всегда стоят многократно дешевле термообработанных), к просто нагретым сапфирам мировой рынок относится абсолютно благосклонно. Это не значит, что совершенно не облагороженные сапфиры должны стоить столько же, сколько нагретые. При равном качестве они могут быть и на треть, и в два раза дороже, если об этом будет предупрежден покупатель (что чаще всего на практике не производится). На фото внизу - геуды (слабоокрашенные сапфиры Шри-Ланки) разных типов до и после термообработки. Теперь очень узнаваемо, правда?

Околобесцветные сапфиры (геуды) до и после термической обработки

Термический процесс "внутренней диффузии" может также создавать эффект астеризма ("звезды") в корунде за счет формирования "рутиловых игл". Формирование "рутиловых игл" обычно происходит между 1300oC и 1400oC, и завершается появлением плотных трехмерных форм, создающих 6-лучевую звезду на камнях, ограненных кабошонами.

Часто "улучшают" цвет розовых сапфиров и рубинов. Здесь мы имеем проблему идентификации облагороженных камней, поскольку некоторые изменения цвета возможны и при весьма низкой температуре (800oC и выше). Обычно розовый или красный цвет природного корунда имеет синеватый оттенок, обусловленный типичным для сапфира хромофором. Этот синий цветовой компонент может быть разрушен путем термообработки в окислительной среде.

Та же самая термообработка используется также и для того, чтобы осветлить некоторые слишком синие сапфиры. В процессе термообработки корунды обычно покрываются бурой, чтобы предотвратить их возможное растрескивание и раскол. Нагревание с примесями приводит нас к следующему виду облагораживания.

Если бура используется при нагревании рубинов или сапфиров, то борнокислый натрий преобразуется в расплав, характер которого очень агрессивен. Расплав растворяет поверхность корунда и многое, что на ней случайно оказалось, а также вещество, оказавшееся в трещинах корундов. Первоначально чистый расплав буры "обогащается" этими веществами.

Когда из-за коррозии поверхности корунда формируется большая доля окиси алюминия, это количество окиси алюминия оказывается "излишним" после охлаждения. Именно эта окись алюминия заживляет трещины в корунде. Много термообработанных рубинов имели трещины, которые были излечены описанным процессом.

Часть вышеупомянутого расплава буры скапливается в залеченных трещинах корунда в виде стекловидного остатка. Это обнаруживается с помощью внимательного изучения камня под электронным микроскопом, и о факте наличия данного стекловидного заполнения трещин корунда необходимо упоминать в экспертных заключениях геммологических лабораторий.

Не все корунды, представленные на рынке, "просто нагреты", потому что совместно с процессом нагревания могут использоваться и другие технологии облагораживания. Так, использование буры позволяет осуществлять заживление трещин, увеличивая стойкость камня к механическим воздействиям за счет рекристаллизации трещин. Нагрев может сделать цвет камня более привлекательным, а также улучшить чистоту - растворить мутные области в нем. Это означает, что когда эксперт в геммологической лаборатории осматривает камень со следами нагревания, он также должен проверять его на возможность диффузионного способа его обработки и на наличие стекловидные остатков в трещинах.

Несколько раз мы в своей практике столкнулись с термообработанными синтетическими камнями, которые содержали залеченные трещины со стекловидным остатком. Синтетические камни, выращенные методом Вернейля, имели залеченные либо рекресталлизованные посредством буры трещины с целью имитации природных термообработанных камней.

В середине 2001 года необычные оранжевые сапфиры начали появляться на тайском рынке драгоценных камней. Позже было доказано, что эти камни были исходно розовыми сапфирами, облагороженными впоследствии методом диффузии бериллия.

Миллионных массовых долей бериллия (от массы корунда) достаточно, чтобы существенно изменить цвет многих образцов корундов. В случае некоторых оранжевых сапфиров, облагороженных бериллиевой диффузией, для идентификации типа облагораживания бывает достаточно их погружения в иммерсионную жидкость и осмотра краев камня. Но часто бериллий проникает полностью внутрь драгоценного камня, и этот визуальный метод не работает.

"Оранжевые" розовые сапфиры

Оранжевый край окружающий розовое ядро в обработанном бериллиевой диффузией оранжевом сапфире из Мадагаскара. Цветной край хорошо видим, когда камень помещен в иодометилен. Но бериллий часто проникает сквозь весь камень, и тогда идентификация бериллиевого облагораживания возможна только путем химического анализа либо путем спектрального анализа выпариваемого с поверхности вещества, а также другими современными методами дорогостоящей лабораторной диагностики.

Если Вы заметите такие включения, то вероятность его природности выратет во много раз..

Вопрос в другом... Суметь отличить двуокись титана, разрушенную и потерявшую форму игл в результате термической обработки, от формаций буры, остающейся в камне при выращивании его из флюса..

Но если Вы заметите именно "иглоподобные" включения, то - да.. практически природность будет доказана.

БРИЛЛИАНТЫ

Слово бриллиант имеет в принципе два значения. Первое – бриллиант камень, ограненный алмаз. Второе – вид огранки камней. Здесь налицо некая игра слов. В английском языке бриллиант и алмаз обозначаются одним словом diamond, для уточнения, что речь идет об алмазе, говорят rоugh diamond (сырой). Слово же Brilliant применяется для обозначения не камня, а вида огранки (brilliant cut – бриллиантовая огранка).

Алмазы – одни из наиболее древних минералов на Земле среди всех, имеющих ювелирное назначение.. Возраст древнейших зерен алмазов, найденных недавно в Австралии, оценен в 3.8 миллиарда лет!!!

Около 90% всего алмазного сырья, добываемого в мире, имеет вариации цвета от бесцветного (мечта!!!) до бледно-желтого либо очень светло "грязно"-коричневого...
Порядка 10% - сырье цветное... Из него 99,9999% идет на технические нужды (алмаз – очень ценный и востребованный технический минерал), и лишь около 0,0001 процента цветного сырья имеет хоть какую-то ювелирную ценность.. Всего 0,0001%, но ценность описать словами очень трудно.


Насыщенный желтый (лимонный) бриллиант, цвет природный, необлагороженный, 2.44 карат, сертификат GIA

Ювелирного качества цветные алмазы могут родиться абсолютно любого цвета, тона, оттенка, насыщенности... Наиболее часто встречаются лимонно-желтые и голубые камни, реже – красные, зеленые, фиолетовые, пурпурные.. Еще реже – розовые.. Наиболее редки природные черные бриллианы, за всю историю добычи алмазов было найдено и задокументировано всего несколько сотен таких камней...

Наиболее темные из добываемых в наше время алмазов – темно-коричневые африканские, их находят на небольших месторождениях в бедных странах – Мали, Нигер, Кот д'Ивуар, Либерия, Конго.. Из-за повальной нищеты эти камни с характеристиками технических алмазов гранятся и продаются как бриллианты. Так называемые черные натуральные природные бриллианты, происхождение - Африка.

Цветные алмазы время от времени находят по всему миру. Но есть одно заветное местечко, где разрабатывается в промышленном масштабе месторождение именно цветных бриллиантов. Уникальное месторождение Argyle в Австралии. Оттуда на рынок поступает 98% всех реально-природных цветных бриллиантов, причем это единственное место в мире, где добывают самые дорогие в мире (о черных пока умолчим) розовые и красные бриллианты. Стоимость такого бриллиантика с чистотой VS и выше может достигать нескольких тысяч долларов за карат для камешка размером всего лишь в пару миллиметров (0.03-0.04 карат).


Голубой бриллиант, цвет природный, необлагороженный, 1.57 карат, сертификат GIA

Насыщенный темный красно-коричневый бриллиант, цвет природный, необлагороженный, 0.33 карат, сертификат IGI

Любой бриллиант хорошей чистоты, и даже не очень хорошей, но имеющий красивый природный, не внесенный из-вне цвет, имеет стоимость в разы, десятки и сотни раз более высокую, чем аналогичный по чистоте бесцветный бриллиант.

ЧЕРНЫЕ И ЦВЕТНЫЕ БРИЛЛИАНТЫ

Черные бриллианты природного черного цвета - самая большая редкость среди бриллиантов вообще. Даже розовые и красные бриллианты трудно считать редкостью по сравнению с черными. На сегодняшний день в мире известно лишь около 300 достоверно подтвержденных камней.. Стоимость 1 карата надо комментировать? У обычных людей от таких цифр начинают болеть зубы..


Черный бриллиант, цвет природный, необлагороженный, 5.65 карат, сертификат IGI.

Хорошего качества облагороженный (облученный) черный бриллиант размером в 1 карат стоит от 500 до 1500 долларов (как правило.. бывает и дороже).. Речь о ювелирного качества камнях, а не о технических, которые в Индии массово гранят (огранка беднейшая).. технические "бриллианты" были от рождения, еще алмазами, грязно-коричневого цвета, непрозрачные, иногда более чем на 50% состоящие не из атомов модифицированного давлением и температурой угелрода, а из газо-жидкостных пузырей, пустот и посторонних минеральных включений..

Взяли вот такой камешек, прокипятили его в масле при температуре около 1000 градусов, а потом огранили.. Тратить время и средства на облучение таких камней нет смысла.. Их нельзя качественно огранить, потому что каждый раз пузыри и пустоты вылезают на поверхность.. 100% камней - со сколами, трещинами, раковинами, кавернами.. Нельзя их по той же причине качественно отполировать.. Изделия с такими камнями нельзя паять - камни теряют цвет, нельзя чистить в ультрасонике - камни просто разваливаются на составные части..

Моногочисленные продавцы естественно чаще всего описывают такие камни, как природные необработанные..

Другой тип камней - бриллианты ювелирного, но низшего из возможных качества.. Они также рождаются блеклых непривлекательных цветов, очень сильно включенные, но - без пустот внутри, только с жидкостными или, на худой конец, газожидкостными пузырями.. Такие камни сначала нагревают в печи, в последние годы - под воздействием сильного магнитного поля.. А потом облучают электронным пучком высокой энегрии.. И они становятся черными.. Количество включений позволяет огранить их и отполировать до оценки "хорошо".. Но не выше..

Такие камни мелкие тянут на 100-250 долларов за карат, крупные до 500 за карат. Их можно даже с некоторой предосторожность паять, цвет они не теряют..


Черный бриллиант, облагороженный - "HТHP" + облучение, 2 карата.

Наконец - есть третья категория черных бриллиантов.. Оно родились достаточно чистыми (иногда для их производств используют даже камни с чистотой SI, Но чаще все же I1-I2-I3. то есть они имели видимые от рождения включения, но не имели пустот, а пузыри - только микроскопические.. Такие камни не подвергаются темперературной обработке, раньше их только наполняли маслом, используя очень бережные технологии, сейчас - облучают.. Регулирование режима облучения позволяет получить любой цвет, а не только черный.

На сегодняшний день лишь 3 странy мира вовлечены в промышленное производство черных облученных бриллиантов наивысшего качества: в Израиле и Италии их облучают, в Израиле и Бельгии - огранивают. В других странах тоже появились небольшие по производительности установки для облучения.. Но беда всего мира в другом - только в двух странах умеют (по настоящему - классно) массово, конвеерно гранить бриллианты..

ОБЛАГОРОЖЕННЫЕ БРИЛЛИАНТЫ

Облагораживание - искусственное изменение облика или свойств драгоценного камня (кроме огранки) с целью улучшения его потребительских свойств. Самые распространенные методы облагораживания алмаза - облучение, термическая обработка, покрытие, заполнение трещин, высверливание отверстий лазером с целью "выжигания" или растворения включения.

Алмаз, подвергнутый только огранке, не считается облагороженным.

Ученые научились вмешиваться в структуру камня, улучшая тем самым его показатели. С помощью современных технологий стало возможным не только уничтожить включения, но и изменить цвет алмазов.

Всемирно известный геммолог, специалист по драгоценным камням, швейцарский ученый, профессор Эдуард Гюблё по вопросу облагораживания минералов высказал такое мнение: «Лично я не вижу причины, в силу которой мы не должны улучшать качество (то есть цвет и чистоту) природных минералов ... Мы можем заявить, что природа не завершила работу по созданию идеального цвета и чистоты»

Безусловно, такой камень обладает улучшенными характеристиками, однако его нельзя продавать под видом и по цене камня с такими же природными характеристиками, считают ведущие геммологи разных стран.

Облагороженные бриллианты - действительно натуральные камни, добытые на тех же месторождениях, что и прочие алмазы.

Очень важно знать, были ли улучшены характеристики алмаза, который Вы покупаете. Вот почему принято сопровождать все облагороженные бриллианты официальным геммологическим сертификатом "Натуральный Облагороженный Бриллиант", подтверждающим, что данный камень был обработан для улучшения чистоты или цвета. В сертификате всегда ставится пометка treated (обработан, облагорожен)

1. Улучшение чистоты бриллианта

Лазерное сверление и заполнение трещин

В 1982-ом году в Израиле, ученые изобрели способ улучшения чистоты алмазов. Этот революционный процесс делает невидимыми включения, присутствующие в большинстве алмазов. Результат - визуально более чистый и искрящийся бриллиант, стоимость которого на 30-70% ниже стоимости аналогичного необлагороженного камня.

Последствия улучшения чистоты незаметны невооруженным взглядом, только подготовленный ювелир или геммолог может их обнаружить.

Большинство алмазов имеют различные природные включения. Даже если они слабо заметны, то все равно имеют тенденцию рассеивать свет и уменьшать блеск алмаза. Технически, процесс улучшения чистоты работает так:

Чтобы добраться до включения, используется лазерная дрель, проделывающая глубоко в алмазе крошечное отверстие. Часто высокая температура лазера выпаривает пятнышко. В противном случае в отверстие заливают кислоту, которая растворяет пятно или отбеливает его. Затем, образовавшуюся пустоту заполняют микроскопическим количеством материала, имеющего такие же оптические свойства, что и алмаз. То есть свет, проходящий через стол и основные грани короны полностью отражается от граней павильона, и выходит через основные грани короны и стола, обеспечивая максимальный блеск и "игру" бриллианта. Включение мешало прохождению света через бриллиант, рассеивало его, и камень казался нам недостаточно чистым.

После процесса улучшения чистоты бриллианта, свет проходит через обработанное естественное включение, потому что используемый материал имеет те же самые оптические свойства, что и алмаз. Эффект этой обработки может быть очень впечатляющим, превратив даже невзрачный алмаз в замечательный сверкающий бриллиант. Такие камни иногда называют " бриллиантами с заполненными трещинками". Эта техника очень походит на обработку трещины ветрового стекла автомобиля.

Количество материала для заполнения настолько мало, что даже ведущая геммологическая лаборатория мира GIA подтверждает, что процесс улучшения чистоты не добавляет алмазу НИКАГОГО ВЕСА. Изменение чистоты бриллианта считают постоянным, и GIA выдает сертификаты на алмазы, подвергшиеся лазерной обработке.

Отверстия являются настолько маленькими в диаметре, что очень трудно заметить, что алмаз сверлили. Однако если смотреть на камень при очень ярком освещении и хотя-бы десятикратном увеличении, то иногда можно увидеть тонкую розово-сиреневую "нить". Микроскоп однозначно позволяет увидеть этот эффект.

Исходя из определения чистоты бриллианта, улучшить ее можно не более чем на 1-2 уровня. Камни, подлежащие лазерной обработке, находятся в промежутке между уровнями VS2 и I3, имеющими видимые непрозрачные включения. Нельзя допустить, чтобы след от обработки был более заметен, чем природное включение. Не каждый алмаз может быть улучшен, так как не любое включение можно удалить.

При прочих равных характеристиках, бриллиант с улучшенной чистотой стоит меньше, чем необлагороженный бриллиант с таким же уровнем чистоты, что позволяет сэкономить приблизительно 30-70% средств или же приобрести камень весом на 30-70% больше.

Важно знать следующее:

1. С течением времени облагороженные бриллианты не теряют своих качеств. Производитель как правило. дает пожизненную гарантию на облагороженные бриллианты. GIA подтверждает правомерность предоставления пожизненной гарантии на облагороженные бриллианты.
2. Ультразвуковая или паровая очистка, солнечный свет и высокие температуры совершенно не вредят бриллиантам с улучшенной чистотой. Но их нельзя опускать в кислоту, нагревать на открытом огне, вторично гранить и полировать.

Новинки «черных технологий»

Японские бриллианты.

Сейчас на мировом рынке гуляют до полумиллиона (по приблизительным оценкам) карат природных бриллиантов с видимой чистотой I - SI, реже VS. С очень хорошим цветом, как правило H и выше..

Эти камни "изготовлены" в азиатских лабораториях, технология была изобретена в лаборатории, располагавшейся ранее предположительно в Токио, а несколько лет назад переведенной в Тайбэй. Несколько компаний, занимавшихся продажами (в основном через e-bay) таких бриллиантов и изделий из них, базировались в Токио и моментально исчезли с горизонта в 2004 году после того, как обнаружился факт существования таких камней при повторной экспертизе 3-каратного бриллианта, уже имевшего сертификат GIA. Все сертификаты на подобные камни, попавшие под подозрение, были отозваны.

Эти камни были сделаны из сырых алмазов, имевших хороший цвет, но по структуре и количеству включений попадавших в низшую категорию в категорию технических алмазов.. Уникальная технология, не будь она использована для масштабного мошенничества, достойна была бы Нобелевской премии, а заслужила лишь "шнобелевскую"... Отличить такой бриллиант от аналогичного необработанного можно.. Но если бриллиант в изделии – не то чтобы невозможно, но до крайности сложно...

Суть дела заключается в том, что камни сначала проходят огранку, а потом уже – лазерную очистку. Созданные лазером пустоты заполняются стекломассой, которая сделана на основе бора и углерода с минимальными примесями каких-то иных элементов, спектры поглощения которых очень близки к спектрам поглощения элементов, входящих в состав золота..

Эта стекломасса обладает оптическими характеристиками, практически неотличими от оптических характеристик бриллианта. НО! Плотность стекломассы ниже, чем ПЛОТНОСТЬ АЛМАЗА. Что и стало решающим фактором для обнаружения мошенничества. Тем не менее, заполненный такой стекломассой камень, часто на 10-30% от общего объема камня, оптически от бриллианта не отличается!!! Та же твердость, та же химическая стойкость..

Подделка была обнаружена случайно. В сертификате на ювелирное изделие были указаны точные данные по весу золотого сплава и весу самого бриллианта. По сертификату камень проходил как бриллиант с идеальными пропорциями. Для таких камней у геммологов существуют пересчетные таблицы. То есть тому или иному размеру соответствует определенный вес. Колебания естественно могут иметь место, но в пределах 2-3%. А находившийся на его столе камень был легче положенного аж на 8.5%!!! То есть при своих размерах и своих пропорциях он должен был весить 3.24 – 3.26 карат, а весил только 3.01!!!

Геммолог – своего рода универсальный ученый. Он и химик, и геолог, и кристалловед, и геохимик, и геофизик.. В чудеса геммологи не верят. Исследователь получил разрешение от владельцев на демонтаж камня из изделия, после чего провел элементарнейший эксперимент – он определил плотность камня.. Плотность оказалась на те же 8.5% ниже, чем положено иметь бриллианту!!! То есть плотность стекломассы оказалась существенно ниже плотности бриллианта. Видимо, создателям стекломассы пришлось пойти на такую жертву ради обеспечения достаточной текучести, что важно для заполнения всех даже самых маленьких пустот в камне. А при большом объеме заполнения это существенно сказалось на весе камня. Дальнейший процесс разгадки загадки был уже делом техники, секрет был раскрыт..

Если камни, прошедшие серьезную, но – официально признанную процедуру облагораживания, теряют в цене от 30 до 70%, то только что описанная процедура, будь она легальной, должна была бы снижать стоимость не менее чем на 90%.. И если судить по количеству бриллиантов, по прежнему продающихся на e-bay, с поразительными характеристиками (D-E-F/VVS) по цене примерном 200 долларов за карат, данную"черную технология" совсем нельзя считать канувшей в лету.

Китайские бриллианты

Китай давно уже во многих отраслях выходит на лидирующие позиции в мире.. Не отстают китайцы и в "производстве' натуральных бриллиантов. В Китай поступает огромное количество технического сырья. Все же по производству алмазного инструмента Китай давно - заслуженный мировой лидер. Как и при любом технологическом процессе, при производстве инструментов остаются отходы в виде амлазной пыли. Бережливые китайцы (а сейчас уже и индийцы с таиландцами следуют тем же путем) научились использовать большое количество алмазной пыли для изготовления бриллиантов. Суть заключается в том, что пыль спекается в пресс-формах под очень высоким давлением и при температурах выше 2500 градусов в готовые камни.Для пресс-форм используются идеально выполированные пластины, изготовленные из самых тугоплавких сплавов вольфрама, ниобия и тантала. После остывания из прессформы вынимается готовый бриллиант. В качестве "спекающего" агента используются стеклообразные пасты, состав которым варируется постоянно в зависимости от размера фракции алмазной пыли.

Эти камни исключительно яркие, практически всегда визуально бесцветные, на уровне цвета F-E. До D им дотянуться не удается - не хватает присущей этому высшему цвету легкой голубизны. Камни выглядят очень чистыми, но... При внимательном их рассмотрении даже невооруженным глазом видно, что при идеальных пропорциях свет не проходит через камень так, как положено.. Камень вроде чистейший, а выглядит... непрозрачным!

Если посмотеть на такой бриллиант через сильную лупу или в микроскоп - сразу становится заметной шероховатая поверхность. Камни не подлежат перегранке и переполировке, могут разваливаться на куски при пайке или чистке в ультрасонике.

2. Улучшение цвета бриллианта

Цвет алмаза может быть искусственно изменен двумя методами:

- облучением в ядерном реакторе или ускорителе электронов;
- объединенным воздействием высокой температуры и высокого давления (HTHP).

Первый метод дает возможность только усилить, а не изменить цвет, обычно превратив бриллиант цвета J в бриллиант цвета Z , получив камень с более интенсивной фантазийной окраской. Так можно получить ярко-желтые, оранжевые, красные, розовые, голубые, фиолетовые и зеленые камни, проблема только в исключительной редкости исходного материала.

Поскольку первый метод окрашивания производит только тонкую цветовую оболочку, он применим к бриллиантам, которые уже огранены и отшлифованы.
HTHP, наоборот, используется, чтобы осветлить или удалить цвет как неограненного алмаза, так и готового бриллианта. Но далеко не все алмазы подходят для такой обработки.

Улучшенный цвет обычно остается неизменным при последующей повседневной носке украшений.

Высокая температура, высокое давление - HTHP

Благодаря технологии HTHP,изобретенной компанией Дженерал Электрик в 1999 году, цвет некоторых коричневых алмазов может быть существенно улучшен - ослаблена или удалена коричневатая окраска, причем обесцвечивание устойчиво во времени, сама обработка не оставляет следов. По мнению ученых компании, природные алмазы во время их продвижения к земной поверхности подвергались воздействию геофизических сил, вызывающих деформацию атомных связей в их кристаллической структуре. Они утверждают, что природные алмазы при обработке HTHP спонтанно возвращаются к своему первичному состоянию, а их кристаллическая структура восстанавливается, и камень становится светлее, чем был в момент добычи.

При обработке по технологии HTHP используются давление до 70,000 атмосфер и температура до 2,000°C. Дженерал Электрик наносит тонкое лазерное клеймо "GE POL" на внутреннюю грань обесцвеченного бриллианта, где POL является аббревиатурой партнерской компании Pegasus Overseas Ltd. Эту надпись можно зашлифовать, поэтому ее отсутствие не может быть признаком того, что бриллиант не был обесцвечен.

Наиболее пригодны для обработки HTHP алмазы физического типа IIa, не содержащие примесей азота, которые являются очень редким (менее 1% всех алмазов). Из них получаются бриллианты с высшим цветом D-E-F. Алмазы физического типа Ia, Ib менее пригодны для обработки методом HTHP, из них получаются бриллианты с цветом не выше G-H, чаще всего J-I. Различать алмазы по физическому типу можно по спектрам, а спектрометры (FTIR) и спектроскопы Raman есть в геммологических лабораториях. Таким образом, специалисты из хорошо оснащенных геммогологических лабораторий могут определить бриллианты, которые могли быть подвержены обработке HTHP.

СЕРТИФИКАТЫ НА БРИЛЛИАНТЫ

Наличие обработки бриллианта должно всегда указываться в его сертификате и гарантии. Но НИКОГДА в сертификате не указывается оценочная стоимость! Наличие оценочной или страховой стоимости в сертификате является 100% доказательство того, что либо камень – не тот, о котором говорят, либо сертификат поддельный или выпущен одной из сотен никем никогда не признававшихся лже-лабораторий.. В США таких – ну очень уж много.. В Азии – тоже.

Гарантией того, что Вы покупаете то, что покупаете, может быть только сертификат GIA, EGL, IGI, HRD. Их сертификаты не подделываются, имеют именные подписи эксперта, персональные номера, которые могут быть проверены через интернет. В каждом сертификате приведена схема расположения включений и описан их тип. В последние 10 лет большинство сертифицированных GIA бриллиантов весом более 0.5 карат имеют еще и лазерную гравировку номера сертификата, причем не на поверхности, а внутри бриллианта. Зашлифовать или подделатъ это невозможно.


Пример сертификата GIA


Пример сертификата EGL

АМЕТРИН – торговое название необычной формы кварца, обладающей двумя цветами, свойственными аметисту и цитрину. Аметрин получил хорошую публичную рекламу и стал весьма популярным камнем. В то же время образцы кварцев природного происхождения, обладающие насыщенной «двойной» окраской природного происхождения, довольно редки. Их стоимость может значительно превышать стоимость аналогичных по размеру и весу аметистов и цитринов.

Основная геммологическая информация:

Цветовая гамма: Пурпурный, фиолетовый, желтый.
Коэффициент преломления: 1,544 - 1,553
Химический состав: Si02
Твердость: 7
Плотность: 2,66
Происхождение: Бразилия, Боливия

Впервые аметрины были найдены европейцами во времена испанских конкистадоров на западе Бразилии. В последствии месторождения аметринов были разведаны также в Боливии, которая в наше время является единственным поставщиков подобных камней высшего класса

К сожалению, популярность аметринов стала причиной того, что «бизнес» по их подделке в последние годы становится все более серьезным.

На сегодняшний день в промышленной разработке находятся 2 депозита, из которых поднимают сырые кварцы, в дальнейшем получающие гордое название "Аметрин". 1 месторождение в Бразилии, второе в Боливии.

Бразильские аметрины хорошего класса значительно более редкие (количественно), и значительно более дешевые. В целом бразильские аметрины отличает очень слабая насыщенность цветов и низкая чистота. 100% сырого материала проходит термическую обработку по технологическим параметрам, принятым для аметистов. В результате фиолетовая часть камней приобретает слегка пурпурный оттенок, желтая часть камней остается очень светлой слегка оранжевато-желтой. Камни с чистотой выше SI2 GIA Type 2 крайне редки.

Боливийские аметрины обладают изначально более насыщенными цветами, значительно большей вариативностью тонов и насыщенности. Камни с чистотой VS GIA Type 2 и выше - не такая уж и редкость на фоне общего объема добычи (более 5%).

При различной насыщенности комбинация цветов может состоять только из следующих:

- желтый (очень редко), желто-оранжевый, оранжево-желтый

и

- фиолетовый, пурпурно-фиолетовый, пурпурный, синевато-пурпурный



Термической обработке по "аметистовой" технологической схеме подвергается только боливийский материал с изначальной чистотой ниже чем SI2 GIA Type 2.

Аметринов с зеленым и голубым цветами матушка-природа пока нам не предложила.. Аметрины с комбинацией цветов фиолетовый/бесцветные - обыкновенные низкокачественные аметисты.

В последние годы на рынке появилось немало аметринов, на первый взгляд вполне соответствующих всему описанному, но аметринами, по сути, изначально не являющиеся.. Нашлись "умники", которые начали отбирать околобесцветный сырой материал из отвалов и окрашивать их методом двухступенчатого нагрева с использованием пасты, содержащей ионы железа с различной комбинацией валентностей. Сначала осуществляется легкий медленный нагрев до температуры 150 градусов. потом камням дают остыть, отмывают их от пасты, и прогревают до 400-450 градусов.

Для геммолога, вооруженного оборудованием его лаборатории, не составляет труда отличить такой камень от настоящего. Для обычного покупателя это достаточно сложно, но тоже есть способ.. У таких "Аметринов" почти всегда очень, просто-таки - невероятно четкая граница раздела цветовых зон. Связано это с тем, что на камень при обработке приходится наносить 2 вида пасты, а ионы железа категорически отказываются проникать внутрь кристалла по всем направлениям равномерно.. Все почему-то вглубь лезут, а вбок - не хотят... Да и вглубь такое диффузионное окрашивание распространаяется неглубоко. Прокрашивается только самый верхний слой камня. Поэтому даже в лупу несложно разглядеть истинный цвет внутри камня, хорошо заметный глубже прокрашенного слоя.

Но такие, с позволения сказать, "аметрины" имеют хотя бы изначально природное присхождение.

Отдельно хочется сказать о синтетических аметринах. Ими заполонен рынок интернет-торговли камнями, на e-bay подавляющее число аметринов - синтетические. Всех цветов и оттенков, и тех, какие возможны в природе, и такие, каких в природе нет и быть не может! Мировым лидером по производству синтетических аметринов стала Россия! Центрами расползания таких камней по миру стали Новосибирск и возможно - подмосковный Александров!

Вот она, синтетика:


Вообще же в 2009 году был сделан анализ мирового рынка по некоторым видам камней, в том числе и по аметринам.. Результаты были обескураживающими! В продаже имелось больше камней, чем было добыто за последние 10 лет, то есть каждые 9 аметринов из 10 были подделкой!

лучше сделать и жалеть чем не сделать и жалеть

если начнете и Вас "затянет", значит или то чем Вы занялись Ваше..., или попали в подходящую струю.

наблюдаю 3D- шников нескольких, немного...,
один--встал из-за верстака- другие--чистые построители...
так вот у первого--намного больше ошибок тупых.
он когда строит просто и проблеммы в литье ,которые могут возникнуть учитывает, и проблемные для обработки места, и толщины для посадки камней и прочего, и толщины крапанов...

а насчет того что никто не ходит в построенных/выращенных украшениях..
ходят.
и покупают с удовольствием, потому как вырастить можно вообще практически что угодно...
это в основном дорогие и очень дорогие украшения...
но бывают и исключения....

Технические аспекты и немного теории.
Давайте начнем с определений. Я не претендую на истину в последней инстанции, но надо же как-то однообразно называть то, о чем я пишу, поэтому начну с терминологии. И опять же, я не пишу тут фундаментальный труд о полировке (для этого у меня недостаточно знаний и опыта), я привожу теоретические основы просто как некую систему координат, чтобы логично разместить в этой системе и новые компаунды LUXI.
Любой компаунд содержит активный (абразивный) компонент, равномерно распределенный в носителе - основном материале компаунда. Свойства носителя заметно влияют на режимы оптимальной эксплуатации компаунда (обороты, температуры, длительность обработки, агрессивность, удержание активного компонента на рабочей поверхности и пр.)
Свойства активного компонента определяют агрессивность компаунда, скорость обработки поверхности, чистоту поверхности после обработки, а также стабильность свойств компаунда в процессе эксплуатации.
Окончательно картину (и результат) формирует рабочая поверхность - круг из ткани или фетра, поверхность скорлупы и прочие материалы, используемые для нанесения компаунда и последующего контактного воздействия на поверхность обрабатываемого изделия.

1. Основной материал компаунда (носитель активного абразивного компонента).
Существует множество систем различного состава, применяемых для изготовления компаундов для шлифовки и полировки. Они в основном различаются по вязкости, твердости, консистенции – это определяется перечнем задач, которые они призваны решать. Скажем, есть жидкие или пастообразные продукты, применяемые в качестве активатора ореха в сухих галтовочных процессах, есть жидкости, которые с определенной периодичностью выбрызгиваются на круг в автоматизированных процессах полировки, есть твердые компаунды, которые наносятся на вращающийся круг путем прижатия (прочерчивания по его поверхности). Чтобы не перегружать излишними глобальными подробностями, здесь остановлюсь на твердых компаундах в виде брусков, традиционно применяемых ювелирами. Мне известны три типа таких компаундов.
- компаунды на основе животного жира (с добавлением компонентов типа хозяйственного мыла, стеарина, углеводородов и т.д.). Такие компаунды в процессе изготовления плавятся при температурах порядка 60 С. При эксплуатации, под воздействием повышенной температуры и кислорода жиры быстро осаливаются (процесс окислительной полимеризации), что приводит к значительному повышению вязкости и температуры их плавления (порядка 120 С). Такие компаунды для повышения температуры обработки требуют использования жестких (прошитых и пропитанных) кругов, высоких оборотов и сильного прижатия изделия к кругу. После полировки изделия плохо отмываются, а в ультразвуковых мойках с подогревом быстро накапливают слой расплавленного жира на поверхности. Промытые изделия, проходя через этот поверхностный слой, опять загрязняются. Для обезжиривания растворов в таких случаях часто используют агрессивные химические обезжириватели, поэтому характерный запах на участке отмывки - аммиачный. Тем не менее, на сегодня, это основной и практически единственный известный ювелирам способ шлифовки и полировки изделий.
- водорастворимые компаунды. Появились в ювелирном мире с десяток лет назад. Основное достоинство - легко смываются водой. Основные недостатки – вследствие быстрой потери влаги пересыхают, крошатся, имеют короткий срок хранения, плохо держатся на круге и требуют более частой подпитки. Часто помещаются в картонные тубы или герметичную упаковку с целью замедлить потерю влаги. Несмотря на облегчение отмывки, популярность завоевать не смогли.
- водорастворимые компаунды LUXI. Содержат модифицированное «невысыхающее» растительное масло, которое не позволяет компаунду пересохнуть при хранении. Свойства стабильны, температура плавления для основной массы компаундов неизменна - 85 С (полимеризация и увеличение вязкости и температуры плавления «невысыхающих» растительных масел происходит при длительном нагреве выше 300 С, в ходе полировки такие условия создать трудно). Легко эмульсифицируются и смываются водой. Хорошо и долго удерживают активный компонент. Хорошо держатся на непрошитых кругах, пушках, фетре и пр.

2. Активный компонент компаунда.
Для начала – немного теории. Существует два процесса, постепенно приводящих грубую поверхность изделия в гладкое и блестящее состояние – шлифовка и полировка.
- При шлифовке (первая стадия) грубые царапины с помощью абразивных частиц постепенно заменяются на более мелкие царапины и так далее. Этап за этапом, поверхность изделия спиливается и становится покрыта все более мелкими царапинами. Любой пропущенный этап приводит к тому, что царапины не сглаживаются, а превращаются в некое подобие стиральной доски, поэтому в классической шлифовке последовательное, без спешки и поэтапное уменьшение зернистости абразивного компонента является краеугольным камнем.
Наглядно этот процесс можно представить как последовательное выравнивание грунта садовником - сначала грейдер, потом что-то вроде бороны, только потом потом грабли.
- Второй процесс происходит после абразивной подготовки поверхности, как правило после 800 зерна наждачной бумаги или другого соответствующего абразивного материала. При достижении определенной "магической температуры" в зазоре между поверхностью изделия и кругом образуется расплав компаунда, который не очень понятным науке способом без съема металла выравнивает его поверхность, устраняя мелкие царапины. Нагляднее всего этот процесс можно представить как размазывание масла по бутерброду. «Магическия температура» полировки всегда чуть выше температуры плавления основного материала компаунда. Если она не достигнута, изделие будет вычищено, но настоящий блеск не появится. Наглядный и почти всем известный пример – результат полировки нитяными пушками UTG. Изделия не играют, так как температуры недостаточно.
Важнейшее отличие компаундов LUXI от всех традиционных для ювелирки - в активном компоненте.
Все общеизвестные активные компоненты (окись кремния, корунд, оксиды редкоземельных элементов, оксид железа, окись хрома (III), нитрид бора и пр. - это крупинки, стремящиеся к круглой форме. Для приготовления компаундов для разных этапов шлифовки, активный компонент рассеивают по размерам частиц (дисперсности). При увеличении такие частицы выглядят как песчинки. Ведут себя также. Со временем "обмыливаются" и превращаются в подобие морской гальки. В ходе обкатывания теряют агрессивность, но сохраняют способность создавать отдельные царапины. Имеют небольшую площадь соприкосновения с плоскостью и плохо держатся на круге.
Активный компонент LUXI - синтетический оксид алюминия, имеющий чешуйчатую структуру, стремящуюся к шестиграннику. Отношение толщины к диаметру составляет обычно 1:5. Материал (до введения в компаунд) проходит предварительную многократную закалку (нагрев и быстрое охлаждение), которая придает ему хрупкость. За счет хрупкости более толстые чешуйки в ходе работы расслаиваются, а края частиц скалываются, обнажая свежие острые грани и сохраняя агрессивность компаунда в процессе его работы. Плоские чешуйки хорошо держатся на круге.
Процесс шлифовки и последующей полировки с помощью компаундов LUXI (благодаря уникальным свойствам активного компонента) превращается из двустадийного в одностадийный. Точнее, две стадии происходят последовательно в ходе одного процесса.
Сначала, когда поверхность изделия еще грубая и в крупных царапинах, зазор между изделием и кругом при шлифовке настолько велик, что чешуйки активного компонента помещаются в нем в том числе всем своим диаметром. При вращении круга такие частицы «срезают» явные выступы в металле, действуя очень агрессивно и очень быстро (как лопата трактора), как и положено в процессе шлифовки. При удалении царапин, зазор между кругом и изделием становится меньше, и частицы могут помещаться в нем только плоскостями, параллельными поверхности изделия. Начинается процесс полировки. На практике все происходит очень быстро, разница в двух процессах не видна. Виден результат.
Любой из компаундов LUXI (от самого агрессивного серого до самого тонкого оранжевого) при работе с изделием даст за один раз гладкую блестящую поверхность. Выбор компаунда определяется необходимым уровнем агрессивности, а также качеством этого финишного блеска.
Но об этом еще поговорим подробнее.

Итак, получение готовой блестящей поверхности за один этап возможно, если начинать полировку после наждачной бумаги с различным зерном:
От 180 – с помощью LUXI серой или зеленой
От 240 – с помощью LUXI желтой
От 320 – с помощью LUXI голубой
От 600 – с помощью LUXI розовой, белой, красной
От 800 – с помощью LUXI оранжевой
Такое многообразие компаундов определяется разными задачами, разными рабочими поверхностами, разными скоростями и температурами обработки, а также разными материалами, подлежащими шлифовке и полировке. Но об этом – дальше.

И немного практики напоследок. Советую провести этот эксперимент даже тем, кто уже использует LUXI. Возьмите изделие после 320 или 400 наждачной бумаги (или с не худшим качеством поверхности, если она - результат качественного литья, то обязательна предварительная обработка магнитной галтовкой). Возьмите новый белый круг 150 мм (без пропитки - это важно, почему – объясню позже) и голубую LUXI. Отполируйте изделие на шлифмоторе без сильного нажима. Отмойте и сравните с Вашей обычной продукцией, прошедшей все стадии шлифовки и полировки последовательно. Для независимой экспертизы лучше отдать два изделия на ОТК без объяснения причин.

Вы слишком круто набираете высоту.По ссылке вибрационный галтовочный барабан. Для начала найдите книгу Дж Синкенкес
"Руководство по обработке драгоценных и поделочных камней"
Там все прекрасно описано. На ВВЦ регулярные выставки .Познакомтесь
с огранщиком.Лучше один раз увидеть.При старании и наличии материала
за 2-3 месяца освоите.Не святые горшки лепят.Начинайте с простого -
кварц.Огранщики народ не простой.Ищите подходы.Желаю удачи

ОБРАБОТКА (ОБЛАГОРАЖИВАНИЕ) ДРАГОЦЕННЫХ КАМНЕЙ

Под обработкой (облагораживанием) понимается любой процесс кроме огранки и полировки, который улучшает проявления качеств камня (цвет/чистота/насыщенность), увеличивает срок жизни камня и делает его пригодным для использования в качестве ювелирного, то есть – драгоценного камня.

Драгоценные камни редко попадают к конечному покупателю в своем естественном виде. Основные способы "обработки" - огранка и полировка драгоценного камня, необходимые для придания природному кристаллу его «драгоценности», мы только что вынесли за скобки по одной главной причине. При огранке и полировке происходит механическое изменение его внешнего вида, но не происходят иные процессы, влияющие на структуру кристаллической решетки и меняющие химичиский состав камня.

Все другие способы обработки, которые мы классифицируем и рассматриваем, имеют своей целью вмешательство в структуру камня и/или его химический состав.

Основные причины для облагораживания драгоценных камней:

Красота: Облагораживание приводит к значительному улучшению некоторых параметров камня, к большему проявлению того, что мы называем «красотой». В результате облагораживания камни становятся значительно чище, приобретают лучший цвет, а в некоторых случаях – и стабильность (долголетие) цвета.

Цена: Прекрасные, высшего класса, природные драгоценные камни без существенных дефектов всегда в дефиците, очень редки и очень дороги. Значительно более доступно сырье среднего и низкого качества, которое в результате применения различных способов облагораживания превращается в весьма прилично выглядящие камни по вполне доступным ценам.

Востребованность: Если бы ювелирный мир использовал бы только необлагороженные драгоценные камни, то цены даже на самые дешевые камни и изделия с ними были космически высокими.. Не из-за стоимости камней как таковой, а из-за практической недоступности таких изделий.. Использование облагороженных камней дает возможность практически любому человеку найти что-либо нравящееся для себя и для близких...

Основные методы обработки (облагораживания) природных драгоценных камней:

Основные, наиболее распространенные методы – термическая обработка (иногда называется «отжиг»), пропитка маслом или иными органическими бесцветными или цветными веществами, облучение и диффузные методы обработки (диффузия ионов внутрь кристаллов)

Термическая обработка (отжиг, нагревание) — самый широко распространенный процесс обработки, используемый для рубинов, сапфиров, янтаря, аквамарина, аметиста, цитрина, танзанита, циркона, топаза и турмалина... Позволяет улучшить чистоту и/или цвет камней. Для различных камней применяются различные методы термической обработки: от простого удерживания драгоценных камней в открытом пламени до использования суперсовременных электрических автоматических печей с возможностью регуляции и изменения температуры, давления и напряженности магнитного поля. Практически все корунды подвергаются термической обработке для улучшения в первую очередь цвета. Абсолютное большинство турмалинов нагревают для их «осветления» - от природы турмалины как правило очень темные. 100% крайне редких в природе голубых цирконов в обязательном порядке подвергают нагреву для закрепления цвета, в противном случае через 1-2 недели воздействия солнечного цвета на голубой от природы циркон цвет изменится на коричневый. Также термообработке подвергаются все (99.9999%) тазнзаниты, так как в естественном виде они коричнево-желто-зелено-непонятного цвета.

Термическая обработка совершенно нормально воспринимается геммологическим сообществом, так как в подавляющем большинстве случаев результат ее перманентен.

Новейшие методы термической обработки:

- с заполнения камня естественной пастой (fracture filled). Применим в основном для корундов.. Так как большая часть сырья природных корундов не самого, мягко так скажем, высокого качества, то крупные кристаллы подвергают следующему воздействию.

Приготавливается паста на основе того же типа корунда, кторый подлежит обработке. Для пасты размалывается в микроскопическую пыль другой кристалл корунда. Обрабатываемый камень запекается в этой пасте в течение длительного времени в печи при температуре 1400-1450 градусов. Находящяяся внутри камня влага растворяет все доступные для растворения естественные включения, а сжиженная фракция из пасты заполняет образующиеся пустоты, вытесняя лишнюю влагу и воздух..

Такие камни, как правило, ненамного дешевле необработанных. Данный метод в последнее время крайне редко применяется, исключение делают только для очень крупных, потенциально уникальных камней. Беда метода в том, что для измельчения приходится использовать сырье очень высокого класса...

- с заполнения камня стекломассой (led-glass filled).

Все тоже самой и точно также, как рассказано выше, только паста приготавливается на основе стекла. Все пустоты и трещины в камне оказываются заполнены стекломассой. Такие камни нельзя долго держать в ультрасонике и под стиммером – могут развалиться на части (если степень заполнения выше чем 25-30%). Изделия с такими камнями нельзя паять – опять же могут развалиться из-за различного градиента температурного расширения стекла и собственно корунда. Практика такой обработки не прижилась для сапфиров, но вот рубины подвергаются такой обработке в 99% случаев! Если Вам предлагают рубин по стоимости 20-50 долларов за карат, то сомневаться можно только в одном: чего в камне больше? Стекла или рубина....

- глубокая диффузия инонов Be.

Сырые сапфиры из месторождений Танзании, Мадагаскара и Шри-Ланки как правило поднимаются из земли в конгломератах с цирконом, шпинелями, хризобериллами, турмалинами и другими драгоценными и не очень минералами.. При промышленнном производстве времени на переборку и разделение различных минералов зачастую не хватает. И все вместе, вся эта куча идет в печку для прокаливания ( при этом камни остаются целыми, а вмещающие породы чаще всего растрескиваются и отваливаются)..

"Странный" эффект был обнаружен при проведении рутинного отжига на одной из фабрик Таиланда. Загруженные в печь едва заметно-фиолетовые корунды после отжига вышли из печи достаточно яркими розовыми и желтыми.. Длительное эксперементирование показало, что такой эффект достигается, когда в загружаемой в печь массе присутсвует хризоберилл.. И - ничего не происходит, если хризоберилла в печи нет. Хризоберилл, как известно, содержит бериллий. Попытки внести искуственно в прокаливаемую массу малые количества бериллия дали то же результат – появились ярко желтые и ярко-розовые сапфиры.

В последнее десятилетие этот метод принят на вооружение. Почти все (99.9999%) мелких рассыпных розовых и желтых сапфиров – Be-treated. Определить такую обарбтоку для мелких камней стало почти невозможно при использовании только неразрушающих геммологических методов. Достоверно помогает спектроскопия, но не каждая рядовая геммологическая лаборатория имеет такое оборудование. Несколько проще с крупными, от 0.5 карат, камнями. В таких камнях иноны бериллия проникают только во внешние и средние зоны камня (по глубине). Центральная зона остается «непрокрашенной» и естественный цвет центральной внутренней зоны нетрудно заметить с использованием микроскопа или даже хорошей геммологической лупы.. При этом наблюдатель должен иметь хорошо натренированный глаз: надо знать, где и что можно увидеть, и как, по каким признакам распознать.

Данный метод применяется, помимо производства желтых и розовых сапфиров, для производства рубинов и красных сапфиров, как правило – танззанийских месторождений. Придает рубинам и сапфирам яркий цвет с сильным оранжевым оттенком.

- Облучение

Драгоценные камни могут менять цвет под воздействием радиации. Эти процессы вполне естесвенные, происходят в земной коре под воздействием излучения радиоактивных элементов, в коре же и содержащихся... Занимают такие процессы очень долгое время – миллионы и десятки миллионов лет. Человек все-навсего придумал, как ускорить продесс. Облучение в подавляющем большинстве случаев дает постоянный результат, цвет уже не меняется (хотя исключения известны). Наиболее массово эта технология применяется для производства цветных бриллиантов, а среди более доступных камней – для производства голубых топазов и всех ювелирных разновидностей кварцев: аметистов, цитринов.

Промасливание.

Заполнение бесцветным маслом – способ обработки камней берилловой группы, известный с древнейших времен. В современности применяется в основном только к изумрудам, зато – повсеместно! Непрошедшие такую обработку изумруды – штучные редкости!!! Наиболее популярный естественный продукт для данной технологии – кедровое масло. Сейчас его используют только для изумрудов высшей категории, для всех остальных применяются синтетические масла. Масло просачивается внутрь камня через трещины, которые достигают поверхности камня, и визуально улучшает чистоту и окраску изумруда. К сожалению – результаты такой обработки не очень постоянны, камни требуют специального ухода, и нередко – повторного промасливания.

- Заполнение резиной.

Очень часто попадаются изумруды красивого цвета, неплохой чистоты, но с такой сильной трещиноватостью, что практически невозможно сохранить камень целым. Такие изумруды помимо промасливания заполняют специально подготовленной бесцветной резиной, которая работает и как клей, и как амортизатор при механических нагрузках. Как минимум 50% всех изумрудов на мировом рынке – резинонаполненные.

Все перечисленные выше способы являются так называемыми «принятыми» технологиями. То есть геммологическое сообщество знает о них, согласно с их использованием, и лишь требует от продавца всегда правдиво указывать соответствующую информацию.

Но известны и технологии облагораживания драгоценных камней массового применения, не принятые геммологическим сообщество. Коротко об основных:

- Поверхностная диффузия.

Применятся в основном для производства голубых сапфиров. Поверхность камня покрывается тонкой пленкой на основе легкоплавких оксидов металлов с содержанием ионов титана и ваннадия. Затем камень помещается в печь, где при прокаливании пленка разушается, а ионы ванадия и титана проникают в самые верхние поверхностные слои камня. При этом естественно и окрашивается только поверхность, на глубину не более чем в несколько десятков микрон. Окрашивание надежное, цвет уже никогда не поменяется... Часто лишь случайно расколов камень удается увидеть, что Ваш красивый насыщенный голубой сапфир, купленный за безумные деньги – внутри цвета помоев или темной детской неожиданности... Любой геммолог без труда способен идентифицировать такой сапфир.

- Окрашивание с использованием магнетронного напыления тонких пленок.

Технологически - очень простой способ... Всего несколько секунд в магнетроне, и гора каменй, размещенных в его вакуумной камере, превращается в.... мистик-топазы, мистик-кварцы, в мистик-вообще что угодно... А также в розовые топазы, в невероятные желто-голубые аметрины, в танзаниты (окрашенный кварц), да и вообще во все, что придет в голову нечистоплотному манипулятору, игрющему на всеобщей геммологичской безграмотности... Результаты такой обработки непостоянны, тонкая пленка легко царапается и разрушается.

Оба поименованных выше вида обработки признаны недопустимыми. Также недопустимыми являются виды стандартных обработок, если для того или иного типа камней они не дают постоянного результата (может поменяться цвет или ухудшиться чистота).

Большинство методов обработки не приводят к изменениям химического состава камней. Диффузия и стеклозаплнение влияют на химический состав. Основное требование, которое должно предъявляться к продавцам - правдивость информации! Допустимо продавать камень, прошедший глубокую обработку, недопустимо продавать его под видом камня, свободного от обработки!!!

НЕБОЛЬШОЙ ПУТЕВОДИТЕЛЬ ПО КАМНЯМ, ОБЫЧНО ПОДВЕРГАЕМЫМ ОБРАБОТКЕ (ОБЛАГОРАЖИВАНИЮ)

ИЗУМРУД: Промасливание, промасливание + заполнение резиной.
РУБИН: Термическая обработка, стеклозаполнение, диффузия.
САПФИР: Термическая обработка, диффузия.
ТАНЗАНИТ: Термическая обработка для придания камню фиолетового цвета.
АКВАМАРИН: Обычно – термическая обработка для улучшения цвета (удаление зеленого тона у слабо окрашенных зеленых бериллов)
ГОЛУБОЙ ТОПАЗ: Всегда – облучение и/или термическая обработка для придания камню голубого цвета.
ЦИТРИН: Практически всегда - термическая обработка аметиста для придания характерного цвета.
АМЕТИСТ: Очень часто - термическая обработка для усиления и закрепления цвета.
ВСЕ ВИДЫ ПРОЗРАЧНЫХ КВАРЦЕЦ: Часто - облучение для усиления цвета.
ДЕМАНТОИД - часто термообработка (только российского материала)
ТУРМАЛИН: Обычно – облучение для усиления розового и красно-фиолетового цветов, термическая обработка для осветление темных камней, термическая образботка для придания голубого цвета
АНДЕЗИН-ЛАБРАДОРИТ: Всегда термическая обработка для придания и усиления красно-оранжевого цвета.
АПАТИТ: Очень часто – термическая обработка.
ГОЛУБОЙ ЦИРКОН: Часто – термическая обработка либо для закрепления естественного природного цвета, всегда - для придания камню голубого цвета.
НЕФРИТ, ЖАДЕИТ, ЛАЗУРИТ, МАЛАХИТ и подобные минералы: Обычно - пропитка бесцветным воском.
КОРАЛЛ: Обычно - отбеливание.
ЖЕМЧУГ: Обычно - отбеливание для улучшения цвета и в качестве подготовки к покраске.
ЧЕРНЫЙ ОНИКС: Всегда окрашивание.

Игорь Плотников а как крипить хром диопсид с такой закрепкой не видемой если камень 3 мм.с такой врезкой .видно вы ни разу не крипели камни темболее не когда не делали камней. и тем болие не сможете сделать такуу врезку с такой точностью .но если вы это сделали . то про отливке и обработки изделия должна бырь космическая точность . второе с таким тонким так называемым рундистом это не возможно на уровне потока тобиш из 100камней можно закрепить в лудшем случае 10 штук а хромов скаполитов и тп камней 0 штук.Я ПРОСТО НЕ ВЕРЮ И НЕ ПОНИМАЮ ЭТИХ НАНО-ТЕХНОЛОГИЙ.

Цитата

Игорь Плотников а как крипить хром диопсид с такой закрепкой не видемой если камень 3 мм.с такой врезкой .видно вы ни разу не крипели камни темболее не когда не делали камней. и тем болие не сможете сделать такуу врезку с такой точностью .но если вы это сделали . то про отливке и обработки изделия должна бырь космическая точность . второе с таким тонким так называемым рундистом это не возможно на уровне потока тобиш из 100камней можно закрепить в лудшем случае 10 штук а хромов скаполитов и тп камней 0 штук.Я ПРОСТО НЕ ВЕРЮ И НЕ ПОНИМАЮ ЭТИХ НАНО-ТЕХНОЛОГИЙ.

Не совсем понял, почему этот вопрос задается мне, я не закрепщик, а барыга камнями.
Но из этого малосвязного текста я могу сделать вывод, что г. Сургучев даже не попытался прочитать то, что понаписано в теме ранее, не говоря уж о том, чтобы найти и прочитать саму статью о невидимой закрепке.
По поводу хром диопсида - почему бы Вам самому не попробовать закрепить его? Заодно и расскажете, почему фианит можно крепить так, а хром диопсид нельзя.
И соглашусь с Лемуром, это вопрос не веры, а технологий.

Уважаемые коллеги!
Тут такой вопрос, приятель торговец-челнок занимаюшийся китайскими товарами
заинтересовался станками из Китая для обработки камней и предлагает заняться с ним вместе
этим делом мне как ювелиру так как считает моё дело близким по роду.
Я тоже заинтересовался и вспомнил что имею книгу Дж.Синкенкеса и знаю поверхностно содержание.

По словесному описанию приятеля, он видел в городе Урумчи в Китае такой станок-
целую линию по обработке стоимостю в 10 000 зеленых. Ему показали это оборудование
и описали что от начала производтва до готовой продукции в день можно произвести 150 ограненных
камней приемлемого на нашем рынке качества. А также по его словам для огранки на этот станок
можно помешать по 6 штук заготовок-как Вы думаете возможно ли такое по 6 штук? Так как по Синкенкесу
обрабатывается по одной штуке если не ошибаюсь.
Есть ли мастера кто имел отношение с такими китайскими оборудованиями?
Если кто знает производителей из Китая такого оборудования прошу помочь ссылкой, адресом чтобы был из чего
выбирать. (токо вот не понимаю китайскую абракадабру) И не дорого ли просят за такое оборудования что включает в
себя отрезочный, ограночный, по моему голтовку тоже (Дж.Синкенкес рис.167, стр.247) т.е полный комплект.
Буду признателен за содействие и Вашу помошь.

ЗЫ. Может на этой теме кто если знает, если не трудно дадут ссылки на разные производители включая Китай

Для лучшего понимания современных процессов ювлирного рынка сформулирую сначала ключевые точки:

1. Инжекторы и вулканизаторы никто не отменил, они просто переехали в Китай вместе с дешевым массовым производством.
2. Основные обьемы продаж дает именно массовое производство.
3. Основополагающим продуктом рынка являются кольца с бриллиантами в белом золоте. Фианиты не применяются в изделия, только, для образцов. Цветные камни используются в очень мизерных обьемах по сравнению с бриллиантами, в основном только натуральные сапфиры, изумруды, рубины.
4. Дизайн колец очень простой. Никаких змей, цветочков и завитков. Наиболее продаваемые:
а) кольцо с тремя камнями .25- .50 -.25 Ст (в сумме 1.00 Ст) в простой корзине.
б) кольцо с одним высокопосаженым камней 1.00 Ст
5. На рынке два ориентира цены и качества. Это монстры:
а) Tiffany - вершина качества и цены. Восковка под каждое изделие или режится на станке, или растится. Камни в павэ только ручной посадки, с полной подрезкой. Твердое золото с никелем, никакого родирования. Ручная обработка
б) Walmart - нижний уровень качества и цены. Родированое золото, камни чистоты I, литье с камнями, галтовка и пр. Цена изделия на прилавке, в рознице, ниже чем стоимость металла+камень, которые я, как простой ювелир могу купить у поставщиков. Во всем мире никто не может дать цену на изделия ниже, чем у них.
Каждый ювелир ищет себе место между этими ориентирами-монстрами.

Спасибо за ответ,да как ковшик, прибор для юв магазина..
вы не могли бы мне скинуть в личку ссылку хоть на один магазин для ювелиров, или адрес в Москве или в Питере. или на мой емейл sofik2005@rambler.ru
Простите если покажусь вам совсем дремучей..
Так же ещё один вопрос но это по камням..
Муж передал моей подруге камни, по туниски называется Григи, мелкие, тёмного цвета, она сходила к ювелиру он сказал это алмазы но без обработки, если кто в курсе стоимости этих камней у нас?
почём покупают и почём продают?
