муфельная печь по любому нужна . лучше частями собери литейку

granto,
Оборудование: муфельная печь "ЭКПС-50", плавильня "Grafikarbo" с тиглем на 2 кг, опока 200*100, формомасса Satin Cast. Лью на вакуумном стакане с ресивером превышающим стакан в объёме в +-20 раз. Вакуум -0,9- -1. Прокалочный цикл 1ст. набор температуры 2 часа до 690 гр. , 2ст. прокалка на температуре 690 гр. 3 часа, 3ст. спуск температуры 30 мин до литейной 660 гр.. Средний вес опоки 250-300 грамм. Вес креста на фото 3,7 гр.

Цитата

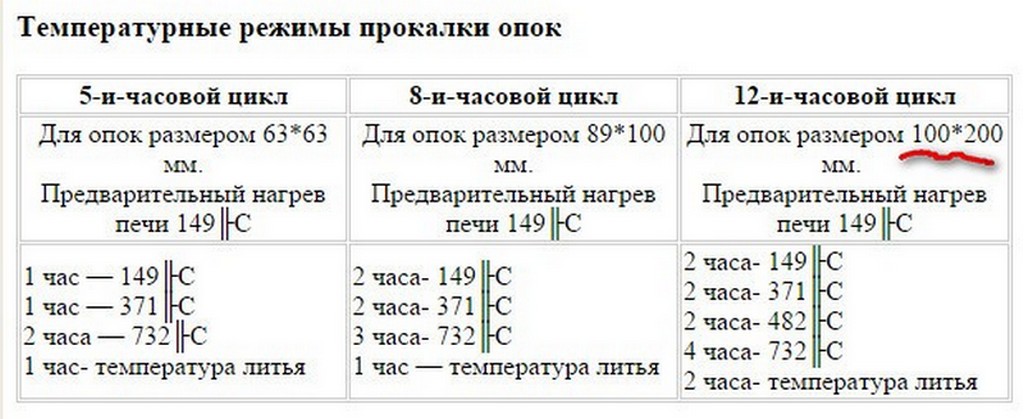

(bazzl 14.02.2015 13:02:03)чота этот рекомендованный цикл такой избирательный? с одной стороны выдержан, а с другой, получается, не выдержан? это странно и требует пояснений.............

у интересующегося:

Цитата

Оборудование: муфельная печь "ЭКПС-50", плавильня "Grafikarbo" с тиглем на 2 кг, опока 200*100, формомасса Satin Cast. Лью на вакуумном стакане с ресивером превышающим стакан в объёме в +-20 раз. Вакуум -0,9- -1. Прокалочный цикл 1ст. набор температуры 2 часа до 690 гр. , 2ст. прокалка на температуре 690 гр. 3 часа, 3ст. спуск температуры 30 мин до литейной 660 гр.. Средний вес опоки 250-300 грамм.

у производителя:


если предположить, что речь идет о satin cast 20, то можно найти пару-тройку отличий...
потом, если еще поиграть в угадайку, то можно предположить, что говоря про вес опоки автор мог иметь в виду
вес елки. тогда это тоже вызывает легкое недоумение: зачем в такие большие опоки (диам 200мм) ставить такие
мелковесные елки? ведь с увеличением массы ФМ увеличивается время ее "созревания" и пр.
но у автора может быть свой, не известный мне резон. так что...
в общем, угадайка вещь ненадежная... легко можно, сделав неверные предположения, прийти
к не совсем правильным выводам...
например, может я даже марку ФМ не угадал

Доброго времени суток. Литьем занялся совсем недавно, опоки прокаливаю на авось, очень много брака то из-за недогрева, то перегрева, да и график прокалки никакой. Гипс и воск материалом дешевым назвать язык не поворачиваеться. Помогите пожалуйста с рядом трудностей, живу в глубинке и окромя материалов для корпуса ничего найти не могу, все приходится заказывать в интернете. Какая тепло изоляция для муфельной печи переживет "заботливые" руки почты России и не по крошиться в кашу? Еще хотелось бы узнать чем эту изоляцию можно склеить? Какой контролер приобрести, не заоблачно дорогой и при этом с возможностью задать параметры прокалки и уйти, какое реле к нему подойдет? Спирали из какого сплава лучше на практике? Каким образом организовать вытяжку в камере, для отвода конденсата и дыма?

Медный,
тут кое-что до Вас про подобные девайсы обсуждали... гляньте может заинтересует...
ну ё-моё... перестали ссылки вставляться...
в общем вручную зайдите в тему в следующем порядке
Список форумов Город мастеров > Все для ювелиров > Литье > Муфельная печь, все-все о печах для прокаливания опок!!!

Друзья, не парьтесь с тиглями. Какие есть такими и пользуйтесь. Сильно большой разницы не будет. Все графитовые тигли изнутри необходимо глазурировать бурой с помощью графитовой или стеклянной палочки. Желательно и верхний торец тигля аккуратно промазывать расплавленной бурой. Это не позволит осыпаться сгорающему графиту внутрь тигля. Если есть щель под крышкой, то лучше её уменьшить прокладкой. При смене тигля охлаждать его лучше в закрытом пространстве (муфельная печь). Применение баночки с углем мне понравилось. За счет того что изнутри тигель особо не выгорает, используйте его до предела: пока из обгорелого горлышка (верха) можно безопасно выливать расплав.

Отдали печьку ПМ-2 1969 года выпуска.Хочу её восстановить и начать свои первые шаги в эмальировании.Нет ли у кого паспорта с конструктивом и схемой электрической, а так же хотелось бы услышать советы по её возможному усовершенствованию (например установив электронный регулятор температуры и ......).Спасибо.

Уважаемые мастера ювелиры-литейщики!
Появилась деньга и хочу организовать литье небольшими отливками.
Литье центробег... такой примерно... http://www.sapphire.ru/vcd-406-1-23883/goodsinfo.html
Опыт в литье = 0.
Если есть у кого есть литература по литью готов приобрести.
Последовательность литья (если я все правильно понял):
1. - восковки
Предположим уже есть
2.- установка "ёлки" на башмак
Тут вроде ничего сложного, нужно правильно продумать "питатели". Думаю придёт с опытом. Питатели сделать из инжекторного воска. Напаять при помощи паяльной станции не проблема.
3.одеваем опоку(не перфорированную в моем случае)
4.готовим формовочную массу.
Вот тут начинаются вопросы... какую форм массу использовать? Готовится она, я так понимаю, исходя из инструкции которая должна прилагаться. чем её равномерно перемешать? миксером?
5.заливаем в опоку
6.вибростол+вакум
какой приобрести? или самому сделать?
7.сушим
это тоже исходя из формовочной массы
8.прокалка в печи
какую муфельную печь посоветуете? в пределах 40тр +-
МУФМУФЕЛЬНАЯ ПЕЧЬ «МИТЕРМ - 8» подойдет?
"готовим литейку"
какие предварительные расчеты провести?
9.греем тигель--->загружаем металл---->греем до красна--->достаем и устанавливаем опоку--->плавим (с бурой?)--->стартуем....
Вроде всё.
Из инструмента интересует вибростол + вакуум, муфель (с программатором)
С остальными инструментами вроде сам разберусь.

Поправьте ежели не правильно описал процесс...

Благодарю всех кто откликнется...

Цитата
(самсон 09.07.2015 11:07:54) Цитата (stasprib 09.07.2015 09:06:32) мне кажется тут главная задача с "печкой" не ошибится и взять сразу побольше... в переспекиве под вакум. http://www.sapphire.ru/vcd-412-1-24342/goodsinfo.html такая вроде подходит... ни в коем случае. в этой печке нельзя прокаливать опоки. а тем более топить воск. это для эмалей

почему тогда указано "Печь муфельная для прокалки опок."????
обманывають мерзавцы...

Цитата

(stasprib 09.07.2015) Цитата (самсон 09.07.2015 11:07:54) Цитата (stasprib 09.07.2015 09:06:32) мне кажется тут главная задача с "печкой" не ошибится и взять сразу побольше... в переспекиве под вакум. http://www.sapphire.ru/vcd-412-1-24342/goodsinfo.html такая вроде подходит... ни в коем случае. в этой печке нельзя прокаливать опоки. а тем более топить воск. это для эмалей почему тогда указано "Печь муфельная для прокалки опок."???? обманывають мерзавцы...

стенки тонковаты, спираль неглубоко, а при прокалке вода активно испаряется. пара то много. можно убить ее.

Стас. Вот ты жадён. Центробег уже приобрёл, поработать ещё не пработал, ещё и на этот Про-Крафт нацелился. Самоделка, не уступающая ему по характеристикам, мне тыши в четыре-пять обошлась, несколько лет назад. А нет наврал, вибро-вакуумный столик готовый за 3000 купил. Мастерить чего-то надоело, купил зубниковский вариант.
Муфельная печка, для малых объёмов, и школьная потянет запросто. Только программатор к ней приспособить нужно будет. А этих печек маленьких, у народа много заныкано. Стоят по гаражам пылью покрываются. Объявление в местной газетке, решит эту проблемму. Только не говори что ювелир, тогда можно по цене микроволновки купить.

Муфельную печь ЮФ-210-17
камера 200х280х300
габариты 460х430х580
17л.
4,1квт

Ребят вопрос по поводу опок и Елки
Смотрите муфельная печ с камерой 250х300х130
http://www.vtk.com.ua/products/pechi-i-litejnoe-oborudovanie/pechi-dlya-otzhiga-opok-228/pech-mufelnaya-250x130x300-mm-2884.html

Я так понял что опока диаметром 80 на 120 подойдет?
Для елки есть форма для заливки столба 4-6мм х 120
эта форма пойдет или какая длина должна быть столба?
Я решил начать собирать елки для начла. и хочу спросить ваш совет по збору самой елки.
А и с резинками я понял что под опоку резинка. Ну зачем прокладки для опок?
Всем спс!!!

в литье я человек новый и какую технику выбрать для дома и не дорого не знаю...
поэтому прошу совета у мастеров
kaya cast литейная машина
китайская,вопрос в том будет ли она откачивать на -1 ?
с комплектацией тоже не совсем понятно...
http://jewelry-tools-china.ru/vse-tovary/plavka/litejnaya-vakuumnaya-mashina/
муфельная печь
ПЕЧЬ МУФЕЛЬНАЯ "МИТЕРМ-8 Л" 8,0 Л.
я так понял что её можно запрограмировать на цикл прокалки опок?
http://www.sapphire.ru/vcd-412-1-24342/goodsinfo.html



дома места не много и поэтому запредельно огромный муфель не поставить,вопрос в оптимальности вложений
соотношение цены качества...
опоки перфарированые 63.5 на 100мм думаю оптимально?в теории 8шт залезет( в 2 этажа) в муфель
в планах лить пару опок по 2-3шт изделий за раз кресты кольца серьги...
под такие опоки литейную установку придётся переделывать?я так понял штацкие фланцы не подходят
что можно посоветовать для начальных вложений ?
всем добра!!!

Цитата
(Porychik 12.09.2015 19:18:21)злой вы

печь муфельная есть?

здравствуйте, уважаемые форумчане. я решил заняться мелкой отливкой металлов и для этого мне понадобится муфельная печь для прокалки опоки вытопки воска. сам не имею никакого опыта в ювелирном деле. в электрике я тоже не силен. хочется сделать муфельную печь с регулятором температуры и с фехралевым нагревателем. можно ли сразу начинать с самодельной муфельной печи? какие могут быть риски? я прочитал довольно много литературы про самодельные муфельные печи, но все равно мне нужно несколько советов. заранее спасибо!

danyock,
Я думаю, что поможем всем миром , чем сможем. Оптимально - посмотреть "самодельная муфельная печь", например http://kudelkin.info/Mufel-m.htm Это на мой взгляд наиболее грамотная информация , да и с автором, наверное, можно списаться . Или вот на ютубе https://www.youtube.com/watch?v=qYoZNg8LFgM&list=PLCT_cNpdsO_WCiEY_MH8N5ZE6a54CL2NI

Со своей стороны несколько простых советов: -спираль от состояния виток-к витку растягивать аккуратно, так как сжать её потом сложнее, чем растягивать;
- концы аккуратно свить вдвойне в хвостики-косички (в одну нитку они сгорят);
- подводящие провода к спирали должны быть в термостойкой изоляции (сечение не менее 2.5 мм.кв.);
- крепить их надо надежно (допустим винтом м4 через шайбы)
- термопара внутри печи должна выступать не менее чем 4-5 см.
- толщина теплозащиты не менее 6-8 см.
- розетка, куда будет подключаться печь, должна иметь достаточно мощный подводящий провод-не менее 2,5 мм.кв.
Рекомендую также посмотреть форум металлообработки http://www.chipmaker.ru/forum/294/

Большое спасибо за советы!

Цитата

(микроинструмент 05.10.2015) danyock, Я думаю, что поможем всем миром , чем сможем. Оптимально - посмотреть "самодельная муфельная печь", например http://kudelkin.info/Mufel-m.htm Это на мой взгляд наиболее грамотная информация , да и с автором, наверное, можно списаться . Или вот на ютубе https://www.youtube.com/watch?v=qYoZNg8LFgM&list=PLCT_cNpdsO_WCiEY_MH8N5ZE6a54CL2NI Со своей стороны несколько простых советов: -спираль от состояния виток-к витку растягивать аккуратно, так как сжать её потом сложнее, чем растягивать; - концы аккуратно свить вдвойне в хвостики-косички (в одну нитку они сгорят); - подводящие провода к спирали должны быть в термостойкой изоляции (сечение не менее 2.5 мм.кв.); - крепить их надо надежно (допустим винтом м4 через шайбы) - термопара внутри печи должна выступать не менее чем 4-5 см. - толщина теплозащиты не менее 6-8 см. - розетка, куда будет подключаться печь, должна иметь достаточно мощный подводящий провод-не менее 2,5 мм.кв. Рекомендую также посмотреть форум металлообработки http://www.chipmaker.ru/forum/294/

Сгорел нагреватель я разобрал вытащил размотал это все горелое ...нужно где то купить нихром и заново намотать ( намотан был как на плитке пружина ..
но есть проблема с электроникой температуру показывает на панели и пикает постоянно сигналит об ошибки заведомо не работает двух строчный дисплей ( не показывает ) читал на сайте аверона есть проводок усб для прошивки Pic контроллеров ( но где его искать этот волшебный проводок
может кто то сталкивался или что то видел подобное или другой приколхозить контролер температуры ?
или кто то поможет решение с электроникой натолкнет на умную мысль
