Михаил 22,
Про книгу Designing Jewelry with Rhinoceros или rhino" target="_blank" rel="nofollow">здесь.

С уважением Леонид.

Михаил 22,
Вот требования для Rhino5, заявленные разработчиками:
1 GB RAM. 8 GB or more is recommended
DVD drive or an Internet connection for installation
600 MB disk space
OpenGL 2 capable video card recommended
Подробней здесь rhino3d.com/system_requirements" target="_blank" rel="nofollow">System Requirements and Recommendations

Как изменить направление вращения оси А при круговой обработке в Ринокам 2.0 В постпроцессоре на вкладке multi axis motion это можно сделать только для поворотного стола. Симуляция тоже не в ту сторону идет. Изменение направления в mach3 не подходит, так как работаю с другими CAM программами. Спасибо

Денис Цхай,
Вставьте картинку в Rhino.Сделайте масштаб в нужном размере и промеряйте.

Денис Цхай,
Дмитрий. Загрузил фото в Rhino, подогнал ширину под 18 размер и померил стенки. Вот что получилось

Цитата
(Greno4ka 29.04.2016) Денис Цхай, Дмитрий. Загрузил фото в Rhino, подогнал ширину под 18 размер и померил стенки. Вот что получилось

Спасибо!

Народ, кто умеет работать в Rhino?

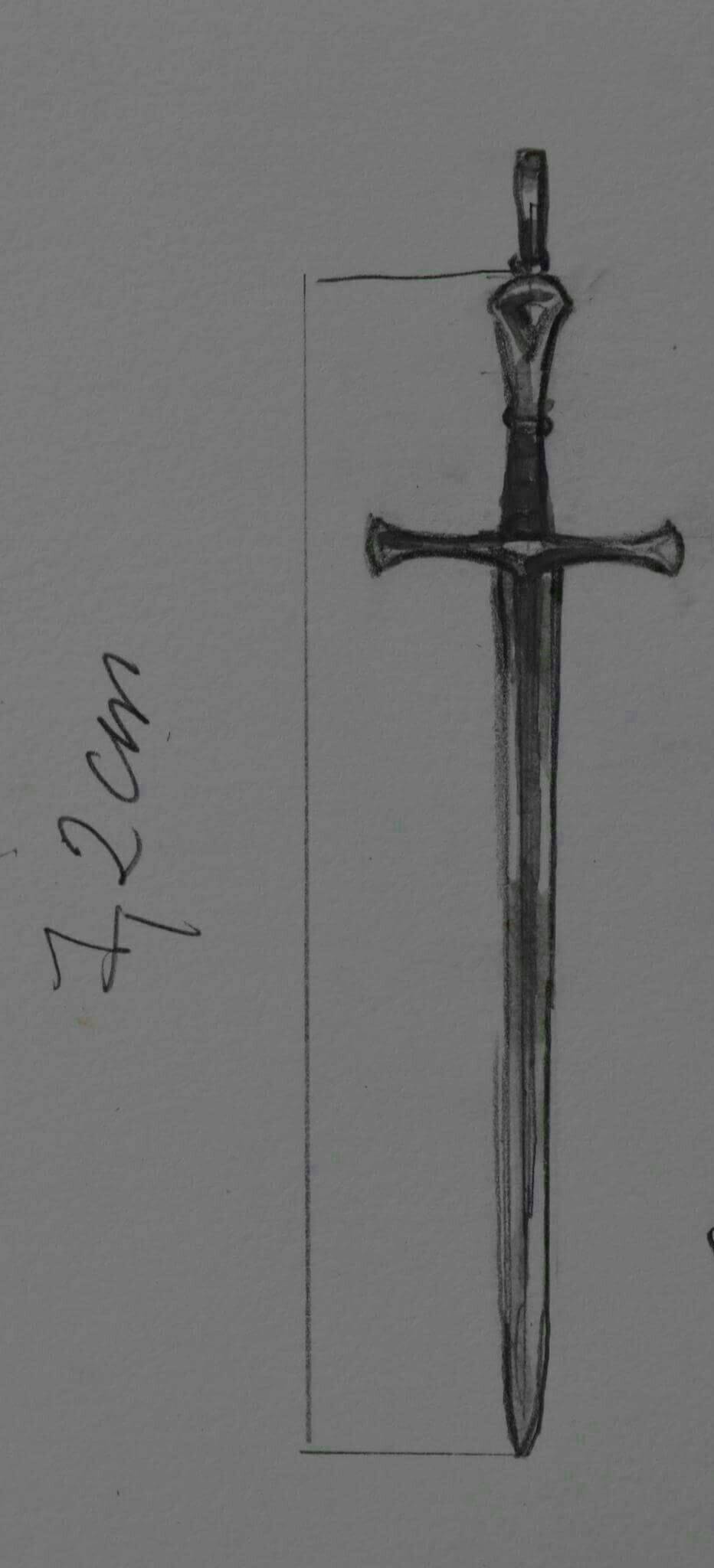

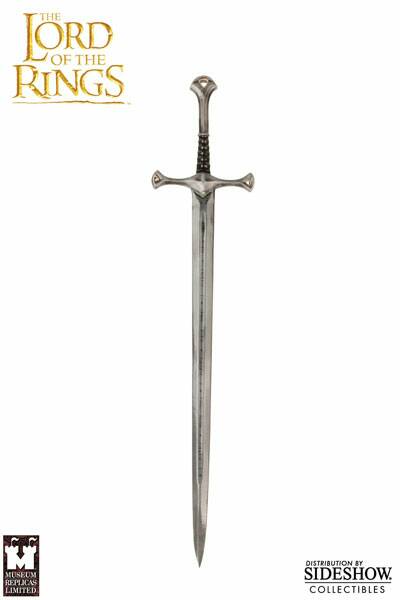

Сколько будет стоить смоделировать такой меч
Буду рад помощи

По Y зеркалит текст при непрерывной резке по кругу кольца.
Пока не пойму, почему, может, кто знает?
Программирую в RhinoCam, построцессор Mach3MM
При з-х осной обработке (+ А - индексы) - все нормально.

В настройках лимитов в Mach Z-ось инвертирована (reversed).

Ну в общем осваиваю прогу, кое что получается, чуть позже вышлю
А практика самая эффективная, если ювелиры заказывать будут, и нагоняй за недороботки давать

Тут многие пишут "конфедициальность моделей гарантируем"
Я же готов гарантировать отсуцтвие этой самой конфидециальности
Ну как то так в общем)

Цитата
(ремесленник 01.05.2016 18:08:08)Народ, кто умеет работать в Rhino?

Нарушив одно из главных требований - "Народ, кто умеет работать в Rhino"? Садись, двойка. ))

Ребят, только начинаю осваивать Rhinoceros.
Возникла проблема каким "макаром" можно создать георгиевскую ленточку?
У кого какие есть мысли по поводу этого?

Так вышло, что моя самодельная B-ось в Y-оси расположена. Вот так.



Отвлечемся от поворотного шпинделя. Представим, что он не поворачивается (хотя это не так, там все ок)
Можно ли использовать как-то А-поворотку (с директ-мотором которая) в обычных 4-х осных операциях (PF - по кругу), для В-оси (ручной и базовой) задав индексные 45-градусов?

Серж,
rhino" target="_blank" rel="nofollow">http://dedal-press.ru/products/rhino
воть

Цитата
(Сергей Вальтман 21.05.2016) Серж, rhino" target="_blank" rel="nofollow">http://dedal-press.ru/products/rhino воть

Я уже у Леонида брал книжки,лет 6 назад,по гравировке (хорошее пособие для шрифтовика к стати) и по эмалям-,ну эта скажем так не фонтан,но для расширения кругозора по техникам-само то.

По идее, любой CAM программе, создающей пути, нужны только полигональные треугольники.
Даже если у вас модель в NURBs геометрии, Rhino скрытно триангулирует её в полигональную сетку.
Так что, смело используйте Stl. Сбуливать объекты для фрезера не нужно.
Станку наплевать на герметичность или целостность объекта, это не растишка, где необходима герметичность.
В одной модели можно одновременно использовать закрытые объекты Solid, поверхности Surface, объекты Mesh, и даже отдельные треугольные полигоны.
CAM программа просчитает пути Toolpath так, что фреза никогда не нырнёт сквозь эти сущности.
