Дело не только в тигле (простой керамический/глиняный тигель можно пальцем обмазать известью/доломитом), но в плавке открытым пламенем. ame50 попытался сварить 850 сплав, да еще с медью и столкнулся с проблемами, с которыми все сталкиваются, пытаясь сварить сплав "на кухне".

Почему медь - плохо? Потому, что она окисляется сильно в условиях, благоприятных для плавления Пд. Знаю, что пробовали ребята раньше варить ацетилен-кислородом (водорода в пламени минимум и быстренько, чуть окисляющим факелом) и серебряно-палладиевый прокат годного качества получали. Там тоже нюансов дохера, и Пд и Аг растворяют кислород, а по остыванию выделяют его. Но такой сплав мягок слишком. Чуть лучше с добавкой никеля. Кто-то пробовал другие микроприсадки - иридий, железо даже, но результат непредсказуем. У меня ничего стоящего пламенем не получалось. Вышло только в графитовой лодочке и то не сразу.

Цитата
(ame50 17.09.2018 12:07:45)насчет водорорда.... я не понял, причем здесь он. Я плавил кислородно-пропановой горелкой, углерод + кислород.

Увы, пламя это плазма, в которой присутствут все элементы смеси - и водород с углеродом из пропана, и кислород, и азот из воздуха и поди еще чего от нечистоты и несовершенства реального мира.
Так что же делать? Ну вот нет у меня индукционки, хотя иногда надо. Нувсеравно, еслиб стояла сейчас передо мной такая задача (палладий-медь 850), я бы, будучи тоже все еще немного авантюристом, испытал бы тигель для микроволновки. А потом, когда бы ничо не вышло, опять точил бы графитовую лодочку.

Спустя некоторое время, дизайн студия J3DS приняла решение немного переквалифицироваться

Теперь мы не делаем файлы 3Д моделей! Не дорабатываем модели и не запекаем резинки!

Зато в большом объеме можем оказывать услуги по разнообразной фрезеровке и 3Д печати!



Центр ювелирного прототипирования J3DS окажет услуги для ювелиров!



5-ти координатная фрезеровка воска для ювелиров



4-х координатная фрезеровка воска для ювелиров



3D печать на DLP принтере для ювелиров в литьевом полимере




Территориально находимся в Украине, Харьков.
Но свободно можем отправлять выполненные заказы в любую точку мира!

Прием и обработка заказов по фрезеровке и 3Д печати:
j3dstudio@gmail.com
Или по телефону:
+38-099-611-96-19 Сергей
Viber, WhatsApp, Telegram

Добрый вечер!

ремесленник, Georg.P, bazzl, - благодарю вас за отзыв... а так же всех тех кто зашёл в тему и кому интересно

Georg.P, заказ был через интернет, клиент изъявила желание иметь миниатюрную брошку в виде аббревиатуры её организации...эскизов было больше чем сюда загрузил...пообщавшись, отправил на почту свои мысли (в форме эскизов) на что клиент мне прислала в ответном письме скрин со своего телефона, вариант как наиболее понравившийся... Причём на счёт камней она тоже была в размышлениях...ставить не ставить...хорошо хоть согласилась...

...вообще думал что эскиз выберут другой, тот который максимально стилистически приближённый к дизайну логотипа организации (фото логотипа и фото эскиза которому полагал отдадут предпочтение прикрепил к сообщению). Собственно с него то и начал, так как он напрашивался сам собой...можно было бы ещё поиграться с этим вариантом ...ну да ладно...на что добро дали на том и остановились...
...дабы не сочли за рекламу (ссылку опустил) кому интересно наберите в интернете, посмотрите чем занимаются...

bazzl, режу всегда по разному, и так и так ...и с Вами и с Дмитрием согласен, так как для меня предпочтительны оба варианта...

...в данном случае у буквы F есть два отдельно закреплённых камня на верхней части один и один на среднем элементе, обратите внимание на ажур под отдельно стоящем камнем на среднем элементе буквы -треугольная форма и линия в аккурат выходит точно на "пик" перемычки, линия плавно перетекая связывает одну часть с другой - цельная картина, а сама буква словно в рамке по всему периметру...будь там небольшая площадка такого визуально эффекта уже бы не было... было бы хуже или лучше, кто знает?

Сложно однозначно сказать на сколько один вариант был бы в конкретном изделии предпочтительнее другого, так как и тот и другой вариант блестяще справился бы с задачей декоративного оформления обратной стороны - и это ли не главное во всей этой затее? Сама мысль об изнанке, вы только задумайтесь! Её толком ошкурить и отполировать не хотят не говоря уже о том что бы что то там подрезать под камнями - действительно - "а для чего?" "...это же внутри, это же не видно!"..."...да и кто за это будет платить?"...мда...уж...

Изнанка изделия... она как подкладка хорошего костюма, красноречивее всяких слов... стоит любое изделия взять в руки и заглянув в него как многое становится понятно...обратная сторона - что она из себя представляет? Качество поверхности...обработка поднутрений...внутри кастов перед закрепкой и т.д... и даже вопрос не в том в ручную или в 3d (оставьте уже эти разговоры вы от них ещё не устали?) - вопрос в самоотдаче, и там и там этот вопрос первостепенен, а без неё не в рукопашку не в 3d ничего не имеет смысла!

В отношении даже к самому технически не сложному в исполнении - насколько ты верен себе и своему делу... уровень твоей компетенции... что ты, не кто нибудь где то там, а именно ты можешь предложить клиенту - это всегда видно, стоит взять изделие в руки... неважно насколько ты юн в отрасли и на сколько опытен, опыт вещь такая с годами и неравнодушным отношением только растёт и нет ни конца не края этому...профессиональный рост как побочный эффект твоей самоотдачи и неравнодушия, жажде познаний усидчивости, терпению, и практике... практике...практике...

...оглянёшься назад "ой ё, это что я когда то делал?!" и с улыбкой на лице сам себе ответишь "Да я!"...а сейчас спустя время уже лучше...аккуратнее...осмысленнее...легче...гораздо легче...чем тогда в начале...и дальше будет только интереснее...ты обречён быть лучше, с каждым разом... и хорошо на душе, что молодец, что на правильном пути и не в погоне, не в сравнении с кем то и не в чьих то глазах козырнуть - а просто, быть лучше того вчерашнего парня который когда то начал... лучше себя вчерашнего...

...как то возвращаясь вечером домой, переваривая прожитый день... ну так...слово вырванное из контекста "конкурент"... к о н к у р е н ц и я...
"здоровая конкуренция"..." не здоровая конкуренция..." что это вообще всё такое?!

Да если задуматься... а есть ли она вообще это конкуренция и если есть то как выглядит, в чём проявляется??? Судя по отношению, уровню компетенции, уровню профессионального мастерства, тому уровню качества изделий что предлагают - люди находятся просто в разной системе ценностей, в разных ментальных мирах, так что друг друга задеть или обидеть шансов нет, а следовательно и не о какой конкуренция здоровой или не здоровой и говорить не приходится... В чём соперничество, у всех есть клиенты и у тех кто делает спустя рукава работу и у тех кто её делает засучив, клиенты есть и будут...Задайтесь вопросом кто каждому из вас конкурент, и когда такого отыщете, задайте себе ещё один вопрос - а конкурент ли он вам?! Я не нашёл и знаю что не найду никогда...

Потому как если он может лучше, знает больше - он вам скорее друг (мотиватор), он вас заставит шевелиться, подогревая своими успехами, а если он знает и умеет пока меньше вашего то всё наоборот (при условии что он человек не глупый) вы ему друг, и где то даже его вдохновение, на достижение новых высот и развитие в целом...

Конкуренция... что вообще в это вкладывается... есть вдохновении природой, её величием...а человек то что, в чём он конкурент, да и кому...друг другу? Природе? Со своим мировоззрением, со своими взлётами и падениями, кто то смотрит с нами в одном направлении а кто то в другом это не хорошо не плохо -это жизнь, мы все разные...нам что то импонирует, а что то нет...кто то проявляет гибкость, пытается услышать, понять, читать между строк, и не торопится с выводами, принимая решения, а кто то наоборот гнёт свою линию и слышит только себя - слушает не для того что бы услышать, а для того что бы ответить...не ищут конструктивного диалога он им не нужен, а зачем он им ведь за ними "правда"... разный вообщем то люд...со своими тараканами...

... успехами и профессиональным мастерством людей в той или иной отрасли имеет смысл только искренне восхищаться и ставить в пример, как двигатель, как мотиватор, как своего рода вдохновение возможно...

...стал замечать что копится во мне усталость...и какая та досада на душе...

... все вопросы в сообщении считайте риторическими...
...текст на усмотрение модераторов...флуд не флуд...оставлять...удалять... или переносить... И поговорить охота и мысли невпопад...

...надеюсь никого не обидел...

быть добру...

(что то опять не всё загрузилось...)

Цитата

(Dmitry (ARDI) 20.09.2018) Спустя некоторое время, дизайн студия J3DS приняла решение немного переквалифицироваться Теперь мы не делаем файлы 3Д моделей! Не дорабатываем модели и не запекаем резинки! Зато в большом объеме можем оказывать услуги по разнообразной фрезеровке и 3Д печати! Центр ювелирного прототипирования J3DS окажет услуги для ювелиров! 5-ти координатная фрезеровка воска для ювелиров 4-х координатная фрезеровка воска для ювелиров 3D печать на DLP принтере для ювелиров в литьевом полимере Территориально находимся в Украине, Харьков. Но свободно можем отправлять выполненные заказы в любую точку мира! Прием и обработка заказов по фрезеровке и 3Д печати: j3dstudio@gmail.com Или по телефону: +38-099-611-96-19 Сергей Viber, WhatsApp, Telegram

вот напрмер, почем каждая модель?

Я тоже, с 2011 года, 3 года обучался у Владимира Николаевича! Работаю в ювелирной сфере благодаря ему. До сих пор созваниваемся,советуюсь,в гости к нему заглядываю изредка в колледж на ВДНХ. Он очень добрый, отзывчивый человек, профессионал своего дела,который всю жизнь посветил ювелирному делу. Так что рекомендую, все расскажет,покажет, к каждому находит индивидуальный подход.

Здравствуйте!Доброго денёчка и мира всем!

Давайте лучше за здравие,чем за упокой.
xusa - Припоем-пастой можно работать - как и обычным припоем.
Насколько знаю,пасту делают,- из солей металлов,
или скорее - из восстановленной мелкодисперсной фракции металлов,
сплавляющейся в процессе нагревания и горения.
Если не ошибаюсь - Сергей Вальтман об этом уже рассказывал.
Самому сделать такую пасту,не зная точного состава и технологии, - не так просто.
Цвет,проба,t° плавления припоя должны соответствовать.
Предположу,что можно получить металлическую пыль например из,-
Хлорного золота,медного купороса,хлорида цинка.
С возможной добавкой к результату связующего - минерального масла/буры/борной к-ты.
Точно,-кто-кого-зачем и сколько - сказать не могу.Хотя и обладаю кое-какими знаниями химии.
Использую как пасты,так и обычные припои.Смотря что делаю.
Имею твёрдые жёлтые,красные и белые припои на палладии и никеле.
Как покупные,так и самоварные.Легкоплавкие,средние и тугоплавкие.Для серебра 925 и золота.3,5,7-ки.
Паста для серебра у меня - легкоплавкая и средняя (отличаются оттенком цвета),
такая же и для жёлтого золота.
Пасты не приобретал,получил в подарок около 15-лет назад,при банкротстве одной ювелирной фабрики.
Делать самому - нет смысла,т.к.имею достаточный запас.Да и не факт,что получится.
Работаю ими до сих пор.Влияние времени на качестве припоев-паст - не отразилось.

P.S.Мелкодисперсная фракция при восстановлении металлов из солей получается в холодной воде,
или при добавлении определённых осадителей или ингибиторов (глюкоза,сахар,спирт),
или при определённых условиях в процессе электролиза.
Если у вас с химией совсем не весело - лучше не эксперементировать,а купить,или сделать обычный.

Здравствуйте!

Мира и Здоровья всем!
Мой вариант пустотелых шариков.
Заметил,много ребят на форуме,задают вопросы про шарики.Возможно,- кому-нибудь пригодится.
Выпуклые или вогнутые поверхности,- больше подвержены окислению со-временем,поэтому, -
буду изготавливать из банковской чистоты без лигатуры (Ag 999,9). (Хоть из чистой платины).
При повседневной носке могут стать матовыми,похожими на жемчужины.

Я не большой сторонник изделий из чистых металлов,
но в данном случае - считаю возможным их использование.
Иногда применяю чистое в накладках под камни в ювелирных изделиях,для припоев,или при всечке.
Недавно видел своё изделие,сделанное из чистоты около года назад,(не для повседневной носки).
Ощущение такое, - что оно только что отполировано.Поэтому, - в комплекте будут серьги-шарики.



Итак, - прокат до 0,55 mm -> отжиг ->


Вырубка пробойником 16 mm.Подложка снизу из дерева или меди.
(Во избежании порчи вырубных пуансонов).Молоток металлический,тяжёлый ~ 450 gr.
Запасной пробойник (5 mm) можно попробовать сделать из автомобильного (хромо-ванадиевый сплав),
(из него ещё много чего сотворить можно)молоточный резец,матуар и т.д.)).
Если работаете с белым золотом,особенно низкопробным,толщиной больше 0,5-1 mm -
ребята,берегите пальцы (!),используйте специальные приспособления для удержания пробойника.
Прокат,во избежании вибрации и сдвига при ударе,желательно закрепить деревянным клином.
Металл перед вырубкой - обязательно должен быть отожжён.


Из шайб 16 mm начинаю выколотку и формирование полусфер.
Деревянная киянка.Излишняя сила не нужна.
Анки у меня три,некоторые пуансоны идут с шагом 0,5 mm.Удобно.В работе обычно два куба.
Если делаете с лигатурой - не забывайте про промежуточные отжиги,
иначе металл покроется паутиной трещин,от чрезмерных нагрузок.
Начинаю с какого-нибудь большого номера,например с 25-го или 23
и поочерёдно,используя анки и пуансоны,от большего к меньшему диаметру, - формирую полусферы.
Диаметр чекана может быть немного меньше диаметра анки,но не больше.
На финальном этапе - опускаю заготовку в анку не перпендикулярно,
а под углом,поворачивая вокруг оси и аккуратно простукиваю пуансоном.
Полусфера сформирована,если края вровень с плоскостью анки и она легко вынимается.


Диаметр соединённых полусфер вдоль оси - должен быть равен их поперечному диаметру.

Если застряла, - несколько не сильных ударов киянкой сверху,прямо по-плоскости с полусферой.
В случае её явного и упорного противодействия - выбить кусочком медной или серебряной проволоки.
Проволку длиной 40-50 mm и диаметром 1,5-2 mm сгибаю пополам,как шпильку,
и немного подтачиваю под клин концы.Можно в вальцах поджать,или приплюснуть молотком.
Ставим перпендикулярно на край зажатой полусферы и легко выбиваем её.
Больших усилий прикладывать не надо.

Далее ->
Или просверливаем по-центру и припаиваем колечко с отрезком проволки 3 mm и спаиваем полусферы;


Или,-> внутренние диаметры мажем пастой-припоем,

связываем нихромовой проволкой,

спаиваем,остужаем и отбеливаем.Можно паять в отверстии стальной пластины,
меньшим чем диаметр шарика (спасибо за идею korobtsov-alex).


Пластины или уголка под рукой не оказалось,-

просто рассверлил алмазом пинцет из нержавейки для лучшего захвата.

Всегда при работе с огнём,кислотами,- надеваю защитные пластиковые очки (!)
Перед повторной пайкой,(после вышеперечисленных операций и отбела),


во избежании мини-взрыва (!) просверлил шарик сверлом 1 mm.

Серная к-та очень гигроскопична,
обладает свойством проникать сквозь мельчайшие швы,микро-поры,внутрь шарика.
При последующем нагревании,жидкость попавшая во-внутреннюю полость начинает закипать
и избыточное давление разрывает шар.Чтобы этого не произошло и сверлится отверстие.
Если нужно - пропаиваем внешний диаметр.Можно пользоваться обычным припоем,
но мне больше нравится при пайке пустотелок припой-паста.
Она сильно не расплывается,а закрывает только сам стык.


Остудил,отбелил,хорошо промыл горячей водой,высушил,
посмотрел качество шва и запечатал шар,припаяв подготовленное колечко.
Со временем,скорее всего,(т.к. шарики из чистоты),
металл припоя диффузирует в основной металл и шов исчезнет
Финишная отделка -> шабрение,шлифовка,полировка
(сначала,вручную полировальным камнем,а затем - бор-машинкой с пушком,красной и белой политурой).


Диаметр шариков получился 11,5 mm.Вес серёжек,(с замками), - 2,77 gr. (каждой).
------------------------------------------------------------------------------------------------------------------
Замки.Крючки давным-давно не ставлю.По-просьбе девушки - поставил штамп.
Больше чем крючки нравятся закидушки.Научили меня их делать ещё в СССР.
Ничего сложного,как и с шариками,нет.Выгнутая швенза из проволки,
припаянный к не большому основанию отрезок трубки,
в которую в свою очередь вставлен отрезок проволки,изогнутый в форме треугольника и спаянный.
Буду делать из чистоты ещё несколько пар пустотелых шариков разного диаметра,
если кому интересно - могу показать как делаются с замками-закидушками.

Цитата
(frelaz 28.10.2018 23:18:11) И сколько стоит станок ? Этого дракона уже наверно 5 лет постят

"Дракона Раймса" мы постим уже, наверное, лет, как 10 лет. Мира-6 стоит очень дорого. Ее цена зависит географических координат покупателя.

frelaz всему свой инструмент. На данный момент фрезеровка дороже печати. Никто из этого не делает секрета. Производя модели в Европе я могу сказать, что себестоимость кольца в пластике - 70-100 рублей. А себестоимость такого же кольца, но фрезерованного, уже минимум 700-1000 рублей. Труд оператора станка и обсчет программы дорог.

Но! Ювелиры без проблем платят за фрезерованные модели. Т.к. на дорогом классе изделий важно качество и чёткость модели. И хорошее литьё по модельному воску.

У меня не редкость проекты и по 20 000 и по 30 000 р. Которые ни пластик, ни Солидскейп сделать не могут в силу особенностей выращивания. (очень тонкие и длинные части моделей, высокая точность посадки, хорошая проработка рельефов и т.д.)

Очень важно понимать то, что весь тип изделий, требуемых для ювелиров, не сделать только на одном типе оборудования. А упущенный заказ многократно увеличивает ваши убытки. Дело не только в печати или фрезеровке. Если вы делаете изделия хорошо и качественно, вопрос цены уже отходит на второй план. Даже в сегодняшней России.

Если вас устраивает уровень "всё за 300р", это ваше дело. Если вы хотите зарабатывать больше, нужна и техника подороже. Хотя вы сами пишите, что занимаетесь фрезеровкой изделий. Посмотрите какие изделия тут выставляют. Это же далеко не уровень 300р. Там другие бюджеты.

Например, моя Мира себя окупила уже давненько. И сейчас работает только в прибыль. Что не может не радовать. Не маловажен ещё тот факт, что технологии и параметры печати постоянно меняются и вы вынуждены покупать постоянно что-то новое. А 5-осная обработка что 10 лет назад, что сейчас, сильно не изменилась.


P.S. Какой вывод из моего поста можно сделать? Пусть каждый поймёт его как считает нужным.

Но конечно же, срочно занимайте очередь за станками. Я слышал, что каждый сотый покупатель, которого этот пост сподвигнет на покупку станка, получит станок бесплатно. Дмитрий, считай покупателей. Больше одного станка в руки не давай, дефицит. (шутка, если кто не понял. )

Здравствуйте! Мира и хорошего настроения всем!
chelo1 - знакомый ник .

Руководство по обработке драгоценных и поделочных камней.(John Sinkankas)
"Алмазные пасты полезны при работе как с очень мягкими камнями,так и с очень твёрдыми."

Я не самый большой поклонник янтаря,
всяких шнурочков,верёвочек,деревяшечек,косточек и т.п.
Хотя и доводилось работать со всеми вышеперечисленными материалами,
(руку под кольца делал полностью вручную (рашпиль по-дереву,напильники,наждачка),

(ещё по-дереву и кости понравилось работать вот такой новой фрезой)),-
мне больше по-вкусу изделия из драг.металлов с натуральными камнями хорошей огранки.
(Да не кидайте в меня камни,суровые профессионалы,фанаты модерна).
И не мне судить женщин,моду и их вкусы.Не судите,да не судимы будете.
Но пришла ко мне одна знакомая,с покоцаным и исцарапаным кусочком янтаря.
И со своим кожанным шнурком.
Попросила отполировать,просверлить и вставить цельное кольцо в него.Именно так и никак иначе.
А то что янтарь...(ей глубоко плевать,какие там цветы)...
Предложила гонорар.Я не стал ей перечить и отказываться.
Да и не в деньгах дело.Само творчество,совершенство и красота форм,поиск нового,
решение нетривиальных задач - вот что для меня всегда имело бОльшее значение,
чем меркантильный интерес.

Да и если б я задавал много вопросов по-поводу дизайна,материала,формы,-
сомневался в эстетичности изделий,критиковал вкус,-то давно остался без заказов.

Пробовал тогда всяко-разно и мелом тоже,правда без воска, - но результат не понравился.
Может мел не правильный был,(не зубной),может пчёлы,(воск не использовал),
но нужного глянца не получил,а жёлтой алмазной пастой с зерном ~ 5mkm зеркало быстро вывел.
Все риски и царапины заполировались.Янтарь не должен выглядеть хуже после вашей полировки.
После полировки он должен выглядеть лучше,чем был до.
Да и пасты-то нужно,прошу прощение за выражение, - воробью на одно место намазать.
А самое главное - женщина довольна.
И ей абсолютно не важно каким абразивом вы пользовались.
Мелом с воском,мылом,сатином с солидолом,жёлтой пастой,или ещё чем.

Кстати,паста ГОИ для полировки д/м у меня нескольких сортов,-
зелёная (окись хрома)ещё с Союза запасы,
красная (окись железа) и белая.Если не ошибаюсь - окись магния.
Для легированных сталей пользую специальную белую пасту с запахом керосина.
(Чудecная вещь)какие-то гидрокарбонаты в составе))тоже у автомобилистов позаимствовал.
Принцип - намазал и забыл.Хорошо протёр тряпкой -
и всё как причиндалы у хищника семейства кошачьих.
Валы вальцов,закалённый ювелирный инструмент,ножи из нержавейки,- без усилий полирует на 5+
Имею также какой-то розовый абразив в брикете,силиконовые резинки с алмазом и без,
пасты разной зернистости,белый корундовый порошок Al2O3,мел и графит.
Не считая наждачек до 2500,полировальников из металла и камня,магнитной галтовки и ультразвука.
Вот такой мой набор.

P.S.SlaffPro - А на корнеры как камни ставить без разделки штихелями?
Вы,вероятно в воске всё делаете? Или фрезами и борами?
Как по-мне - так без штихелей не обойтись.
Попробуйте научиться,это тяжело - но стоит того.
Ювелирное изделие с правильной разделкой и отделкой в металле штихелями выглядит классно.

По оводу СДЭКа.. я за 3,5 кг заплатил почти 900 рублей... из Москвы прислали мне 2 планшета А3 формата... Просто мне они срочно нужны ... а так ну ооочень дорого!!! Мне из Владимира Анкл Федор прислал посылку на 15 кг, и всего за доставку 430 рублей я заплатил!

Мышка,
Начнём со стронга )
https://www.youtube.com/watch?v=EKKCqIG2QwY&feature=youtu.be

Б/У, покупал его у Владимира из Уфы. Думал во вторую мастерскую поставлю, а там безщеточный прижился у работников. Так что могу продать его в добрые руки.
Снизу шильдик на нём написано что родом он из Кореи.
Цена 5.000 рублей.

Сегодня трёхмерщики всего мира купаются в фонтанах и орут "за Дэ-Дэ-Дэ!" = )

uvrigel,
С каким металлом планируешь работать? У меня эти ттигли умирают скорее не от старости а от дурости. Поторопися и расколешь. Уронив. После каждой плавки отверстие и затвор в 2-3 движения притираю на шкурке. Толщина тигля 4мм. Поэтому его хватает минимум на 50 плавок. Остывают на воздухе. В воду не рисковал кидать.

Цитата
(IgIg 30.12.2018 20:41:13) Эльген, Цитата (Эльген 30.12.2018 20:36:50) гильяш Гильош!!! Вы же проФФессионал!

Привычка, однако. Так мы говорили 30 лет назад, и с тех пор я не испытываю к этой технике особого пиетета. А вообще-то, если уж на то пошло, то "гильоше", что означает "закорючка", а не автор метода, как тут некоторые считают, пришел термин из кружевоплетения, а первый гильоширный станок был изобретен в Дании, в 17 веке... Не понимаю, почему опять у нас поднялась эта волна, если все было сделано, проверено и испытано сорок лет назад. Ну очень ограниченная область применения, как у оконной эмали, примерно. На бижутерии - что механический, что ручной - не разберешь, рамок много не продашь, портсигар без серьезного оборудования не сделаешь, (Кстати, посмотрите работы Астрейдена, найти сложно, но гильяш у него не хуже Фабера...) а пуговицы лепить - не рентабельно, вряд ли блондинке объяснишь всю эксклюзивность и неповторимость...
Так что тем, кто уже потешил самолюбие созданием гильоширного станка я бы рекомендовал обратить внимание на современные тренды и развивать русское ювелирное искусство не отставая от остального мира.

Цитата
(korobtsov-alex 11.01.2019 20:02:35)Человек захотел провести ликбез по Майке, нашлись те, кого это заинтересовало. Какая вам разница как и что он будет делать. Не хотите, идите мимо,

Да мы то можем вообще ничего не писать, то что собираются учить это неплохо конечно, но есть сомнения что гуру приведет своих учеников в светлое будущее трехмерного мира А поскольку я многих тут уважаю мне не хочется чтобы не потратили время зря. Ты последние посты почитай и поймешь о что вам обещают и о чем я пытаюсь говорить. Пусть ты хоть немного понимаешь в теме 3Д но у тебя хоть есть станок ЧПУ, и я уверен что даже дескпрото до конца не освоил, что то выпилить да можешь и на этом все. А людям обещают ни много ни мало освоить кучу программ, скриншот одной из них я показал в своем посте, к примеру вот ты лично умеешь пользоваться прогой Magics ? я предполагаю что нет, а ведь ты не новичок. А людям каково будет? Поэтому трое разных людей работающих в теме 3Д давно и подсказывают с чего начать.

Ну а то что такая реакция на наши посты это вполне объяснимо, все неофиты всегда горячо отстаивают своего гуру.
PS. Я думаю после учебы ты наконец научишься моделить простые завитушки а не бегать по ресурсам и предлагать деньги другим за простенькие модельки.

Всех со старым и Новым Годом! Мира в дом,здоровья,счастья и благополучия!

Цитата
- Пожалуй украду вашу идею.

- Копируйте на здоровье.От многого не множко,не кража а делёжка.

Имею кое-какой багаж самых различных знаний.Подумал на-досуге,-

Жаль будет,если я не поделюсь идеями и они уйдут в никуда, - кто тогда от этого выиграет?
(Не знал в каком разделе опубликовать,решил в рукопашке.Если что,-
надеюсь более опытные товарищи-модераторы меня поправят).

Я не оружейник,так,не много баловался с созданием,модификацией и отделкой холодного оружия.
(Всечку решил пока не показывать(не казните ребята меня за это),
На мой взгляд,то что есть, - пока не заслуживает всеобщего внимания,
и на фоне остальных работ - будет ни о чём.Поучусь я ещё пожалуй),
(у Olaf(-a) например),(если конечно Olaf будет не против


Проба пера - нож из напильника (спасибо за помощь брату).

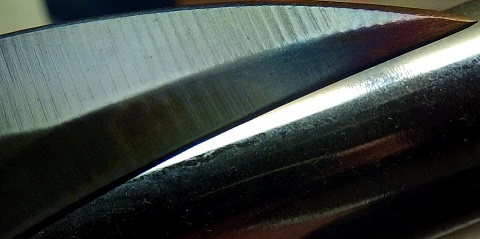

Окрашивание острия заводского ножа (случайно получилось,решил оставить).

Для полировки клинков - использовал специальную политуру для легированных сталей.




Оксидировать пробовал - в селитре со щёлочью (NaOH 50 %),воронить - растительным маслом,

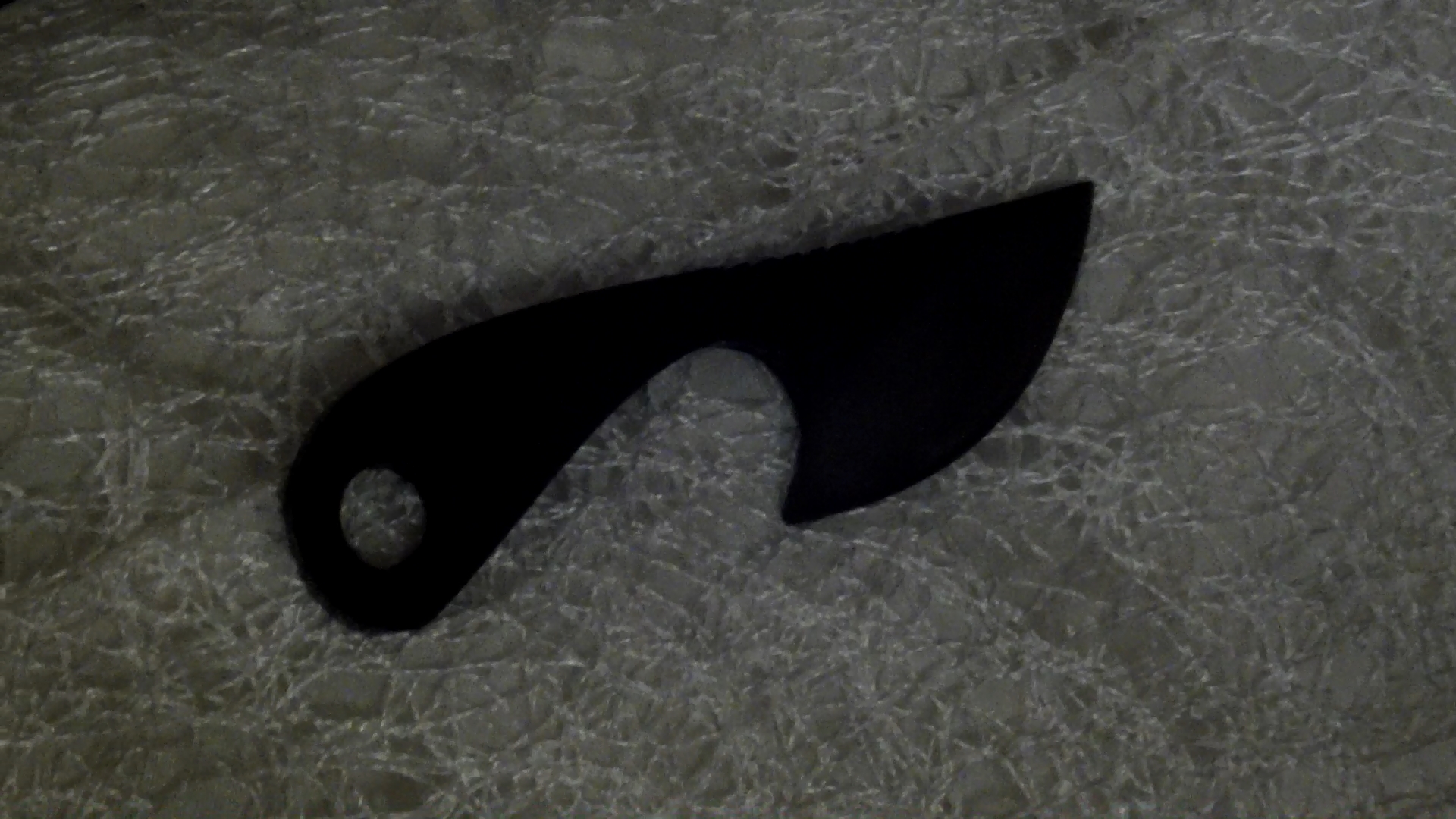

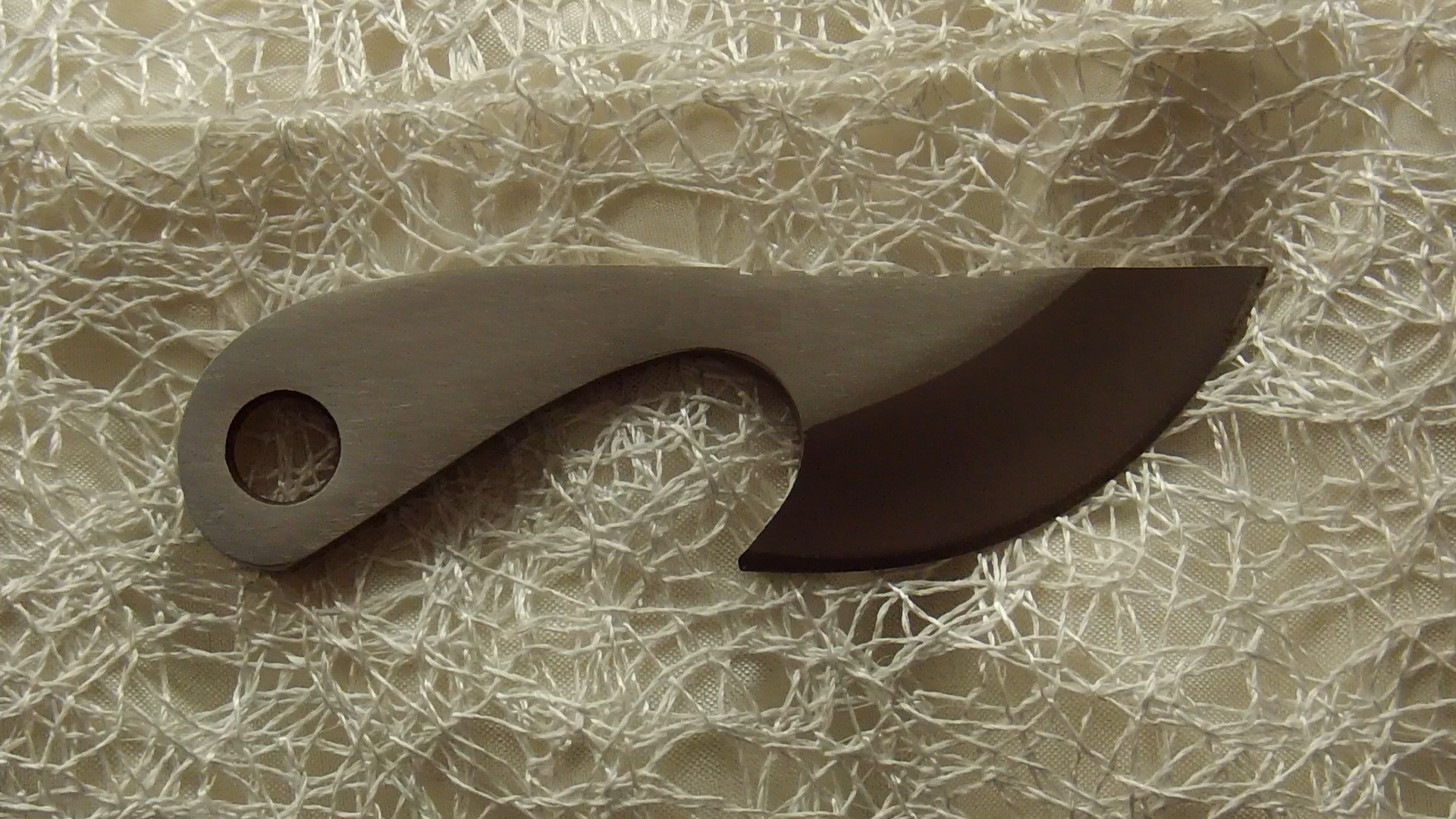

чернить - специальной матовой автомобильной краской.Ровно попшикал,подсохло..и фиг сотрёшь.
Но если постараться,чем-нибудь металлическим...-то да,царапину оставить можно.
(Так и после воронения,также поцарапать можно).
Треногу для вальцов ей же покрасил (уже много-много лет ни сколов,ни ржавчины).
Жалею что раньше не делал фото,показываю что есть,- остатки былой роскоши.

Цитата
(E 16.01.2019 19:36:28)в сети не могу найти

Да полно. Русскоязычного мало, конечно, но это неудивительно, ведь мы теперь технологически отсталая страна третьего мира.
https://www.technology.matthey.com/article/52/3/186-197/
Технология не космическая, но и не бытовая далеко. Хотя, вон, на алибабе давно торгуют тиглями и прочим иридиевым "метизом".
https://www.alibaba.com/showroom/iridium-crucible.html
И еще не улавливаю, зачем тебе слиток. Тем более такой манюсенький. Что с ним дальше-то делать...
У меня были кусочки, так я их в качестве вставок использовал. Сейчас остались пара маленьких контактов и порошок в смеси с абразивом. Пусть лежат.

Dmitri,
Ну, собственно что тут могу сказать по этому поводу — робкий народец нынче пошёл ))
Всё написанное далее не принимайте близко к сердцу, сердце оно у нас у всех одно, его нужно беречь!

Далее по порядку:
1. Мой станок — моя цена.
2. То, что этот робкий народ чего-то не желает, меня меньше всего заботит.
3. То, что народ чего-то боится — это тоже не ко мне.
4. Дмитрий, далее — по станку дело такое: я примерно представляю из каких комплектующих и в каком порядке собранных, состоит замечательный станок Мира, так же знаю, что (то ли от рукожопости части покупателей(малой части), то ли ещё по каким-то причинам, возможно даже что-то связанное с приливами-оливами, или даже с движением разных не доступных к осязанию материй в нашей вселенной), детали и общая так сказать "гармония" их взаимодействия весьма часто нарушается. И shit как говорится happens. Что тут поделаешь — нужно чинить. Дорого? Да! Сложно? Снова — да! Вероятность успеха без привлечения специалиста — стремится к нолю! Станок должен работать и разумеется "народ" приложит максимум усилий чтобы "сказку сделать былью".

Но со станком Magic ситуация немного другая. Видите ли...Кхм...эта "тварь" не ломается никак, от слова — СОВСЕМ! Я как знатный рукожоп сначала думал, что причина во мне. Но потом слава богу эта дурацкая мысль меня покинула, оставив в голове свободное место для другой мысли и — О! Чудо! Мысль пришла и мысль эта со временем переросла в осознание того, что станок не ломается по той простой причине, что в нём нечему ломаться!

И я прямо изо всех своих сил надеюсь, что даже если в 2056 году метеорит Апофиз приблизится к Земле на опасное расстояние и возникнет неотвратимый риск столкновения с нашей планетой, и все люди в панике будут бегать воруя соль и спички из магазинов, разбивать лобовые стёкла в машинах своих соседей и трахать всё что движется, потому что это последний их в жизни трах...То! То!...где-то в России останется один совершенно невозмутимый человек, уверенный в том, что его пятиосевой станок с числовым программным управлением под названием MagicCNC 5J, по-прежнему работает! Возможно даже, что это буду Я!

И в заключении хотелось бы добавить: — Те кто боится остаться со своей проблемой один на один и не в состоянии её решить, то пусть идут лесом!

Им в случае возникновения проблем не поможет даже станок Mira стоимостью 2.000.000₽, а в каком-то смысле, да что там скромничать — буквально во всех смыслах, усугубит их психо-эмоциональное состояние, обострит страхи и подтвердит опасения.

Всем хорошего настроения и держитесь там.

Dagmen,
Ну Мэджиком действиткльно можно подпереть и сдержать отряд вражеских бойцов — это так же можно записать в многочисленный список его плюсов. Что касается 3-дшников, то наивно полагать, что будучи живыми они занимались исключительно «топтанием» клавиатуры пальцами.

Они в отличае восславляющих себя в каждом закоулке физического и виртуального мира, рабов насечки и образива, обладают значительно гибким мышлением, котрре вряд ли позволит попасть собственной берцовой кости в руки тех, кто не способен должным образом её обработать.
