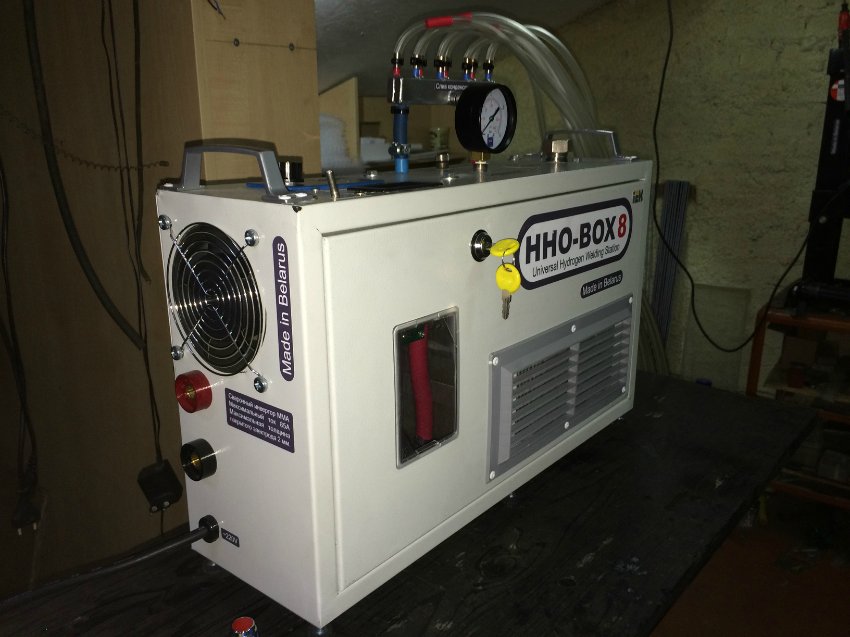

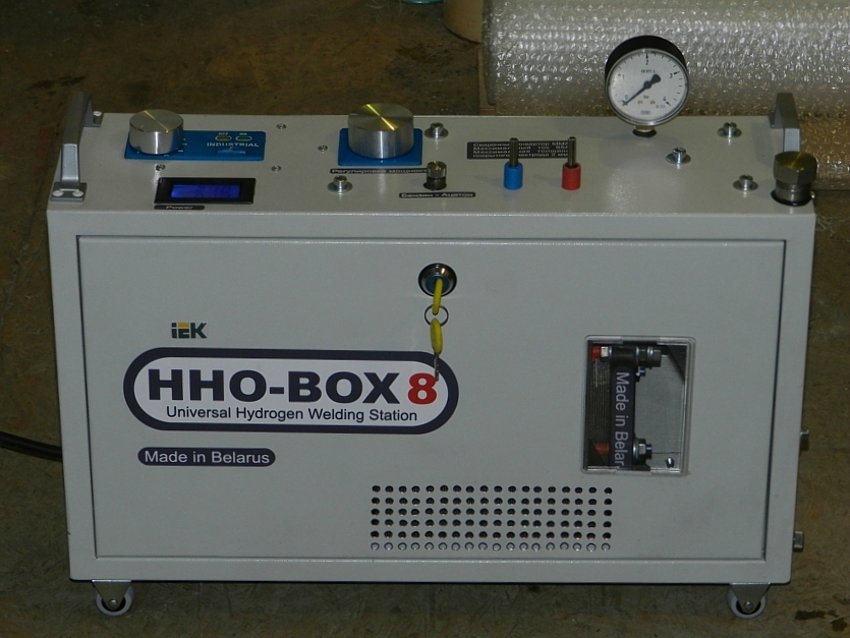

Универсальная водородная сварочная станция "HHO-BOX 8, vol8"

Устройство предназначено для пайки, резки и сварки цветных и черных металлов.
А так же для обработки стекла и кварца, для локального высокотемпературного
нагрева и обжига. Подходит для ювелирного дела, для стоматологических мастерских,
для обработки кварца и стекла.

Устройство:
Генератор для производства смеси двух газов (водород и кислород) электролизного типа.

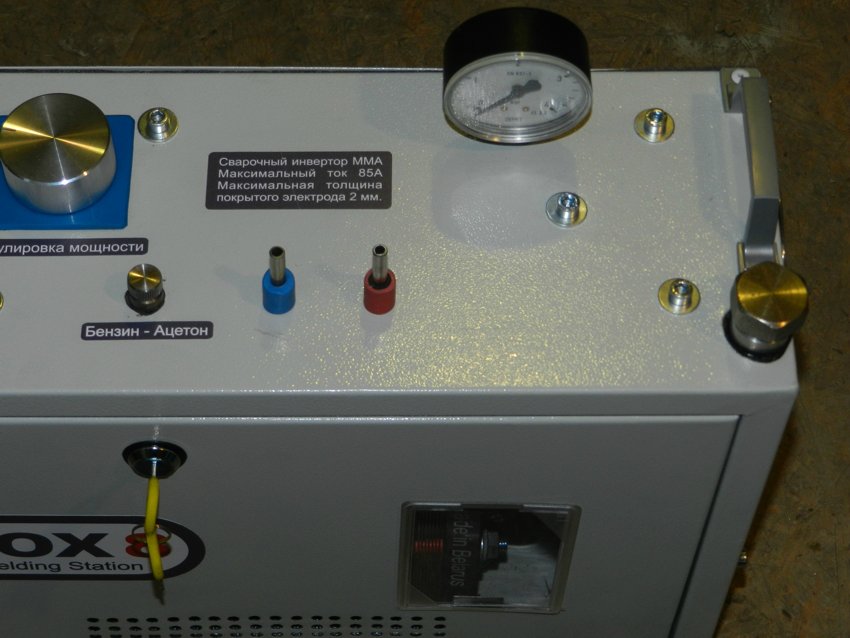

со встроенным сварочным инвертором, для дополнительной возможности: Электросварки металлов покрытым электродом
Напряжение питания: ~220В., 45-95Гц.
Потребляемая мощность в режиме работы газогенератора: до 2200 Вт. Макс.
Потребляемая мощность в режиме работы электросварки: до 2600 Вт. Макс.
Время непрерывной работы при максимальной мощности - 40 минут.
Производительность газа (номинал) 500 л./ч.
Рабочее давление газа в системе: до 0,1 МПа
Вес устройства: 24 кг.

Расходный материал:
Заправочная жидкость: Дистиллированная вода
Объем заправки воды: 1.0 Л.
Добавка для улучшения электропроводности воды: Щелочь (NaOH)
Объем разовой добавки щелочи: 3 чайных ложки щелочи на 1 литр дистиллированной воды, т.е. 1,5% раствор щелочи.
Добавка для поглощения излишков кислорода: Углеводород (бензин "Галоша" или уайт спирит)
Объем разовой добавки улеводорода: 40 мл.





SAAD,
У вас 1.5% раствор? Что едкий натрий лучше я уже понял. Почему в других электролизерах 20%-25% растворы?

Цитата
(danila master 08.01.2014) SAAD, У вас 1.5% раствор? Что едкий натрий лучше я уже понял. Почему в других электролизерах 20%-25% растворы?

Каждый сделанный мною аппарат уникален, т.к. каждый аппарат собран под различное напряжение и используемый ток, соответственно когда собираются различные конструкции электролизеров, для каждого
из них подбирается своя концентрация щелочи. Невозможно приготовить один раствор щелочи, к примеру
30% и применять во всех видах электролизных установок. Три составляющие любого процесса в
электротехнике, это U - напряжение, I - ток и R - сопротивление. Одного без другого не возможно.
Концентрация электролита влияет на R - сопротивление цепи.

Цитата
(danila master 08.01.2014 00:42:08) SAAD, Понял. А то смотрю по паспорту у меня 25%, А в Лиге 10%. Ещё раз, если можно, преимущества NAOH перед KOH?

Цвет пламени , при использовании KOH, слегка фиолетовый плохо различим. А NaOH жёлтый.  Пламя хорошо видно. Им легче выполнять тонкие работы.
 При работе горелки, основным расходным материалом является вода, которая находится в составе электролита.    Плотность электролита постоянно увеличивается.  И после определённой величины электрическое  сопротивление электролита  начинает увеличиваться, производительность падает.    Потому и берут  первоначально  10%, чтобы со временем  стало 25%.   Именно при 25%  производительность горелки (Электролизера) максимальная...

Цитата

(Валерий 08.01.2014) При работе горелки, основным расходным материалом является вода, которая находится в составе электролита. Плотность электролита постоянно увеличивается. И после определённой величины электрическое сопротивление электролита начинает увеличиваться, производительность падает. Потому и берут первоначально 10%, чтобы со временем стало 25%. Именно при 25% производительность горелки (Электролизера) максимальная...

Чем больше концентрация электролита тем меньше его сопротивление. Дистиллированная вода имеет
очень большое сопротивление, по этому ток не проходит через воду. Для придания воде
электропроводимости с нужным сопротивлением, в воду добавляется щелочь, в той или иной пропорции.

Если в паспорте к электролизной установке написано что нужно приготовить 10%-ый раствор щелочи,
это означает что конструкторы опытным путем определили нужное сопротивление электролита для
правильной работы аппарата которое эквивалентно раствору с 10-ти процентным содержанием щелочи.

Во время работы аппарата электролит нагревается. Чем выше температура электролита, тем ниже
становится его сопротивление. При нагреве электролита значение тока пропускаемого через электроды
увеличивается до двух раз.

Никогда не делайте электролит по совету "дяди"! Концентрация электролита всегда подбирается согласно
конкретной конструкции электролизера и параметрам используемого блока питания!

HELP! Собрал два электролизера с пластинами 10х10-75 шт и 15х15-127 шт (по корейскому примеру). Не могу запустить. Форум читал, расчеты производил, язык не поворачивается назвать себя тупым, но они не работают. В любой момент могу изменить колличество (осталось 17 пластин 15х15, планировал собрать установку для запуска от аккумулятора). Может кто подскажет номиналы диодов (или  диодный мост), конденсатора на 220 в из своего опыта для большого и какие составляющие блока питания для малого (лучше со схемой). Много противоречивой информации по поводу использования дистилированной воды или обязательно готовить электролит?

Цитата
(Garry1421 07.05.2014 12:21:05) marat117, Ты считаешь, что при чистой дистилированной воде реакция не будет происходить? В интернете полно обратной информации, или я не прав?

Ты не прав.  Прав SAAD.   Но чем больше плотность электролита, тем меньше его электрическое сопротивление, тем меньше на нём падение напряжения ( При одинаковом токе).  Тем меньше он будет нагреваться. Это особенно актуально если электролизер без принудительного охлаждения. И работает долго.  У меня были случаи что электролизер закипал...

Цитата

(Garry1421 07.05.2014 12:46:26) Валерий, Поправьте, если я не прав: 127 пластин, 126 пар 126 х 22 Вт =2772 Вт (2,8 кВт) - мах Р, соответственно рабочий конденсатор на 200 мкф2772 Вт / 220 в = 12,6 А -потребляемый ток, диодный мост 35 А? Ты советуешь из 5 А диодов собрать диодный мост? На форуме был спор, какое подавать рабочее напряжение 2 или 1,32 в 220 в /126 пар = 1,75 в - min U на пластину. Я взял среднее.

А с какого Приблуда ты весь расчёт стал делать от 22 Вт?   Эту цифру надо лишь иметь в виду, что одна пластина данного размера может максимально преобразовать 22 Вт в смесь гремучего газа...  Но ведь она может  работать и при меньшем токе, начиная от нуля... Потому и производительность её будет от нуля до максимума.
При расчёте надо принимать условие что электролизер  начнёт работу, когда разность напряжения между соседними пластинами будет около 2,0 вольт.   Если 127 пластин включить последовательно, то минимальное напряжение, при котором начнётся разложение воды  127 х 2 = 254 вольта.  Ну это , примерно равно амплитудному значению выпрямленного переменного напряжения 220 вольт.  Меняя плотность электролита, этим изменяя сопротивление электролита и  падение напряжения на электролите, можно выбрать производительность устройство. Но лучше иметь электронный регулятор напряжения. Тиристорный.  Им можно выставить нужное напряжение и соответственно производительность.

Для информации:    Всегда хочется на чём-то сэкономить.  Часто и в аккумуляторы, и в электролизер наливают чистую, даже кипячёную, но водопроводную а не дистиллированную воду.  А потом обижаются. Не хочет аппарат работать. Электролит пенится, щёлочью брызгает.  И я через это прошёл.  Хотите чтобы горелка электролизерная качественно работала, применяйте только чистую щёлочь и дистилированную воду.  И будет вам счастье...

Цитата

(Валерий 12.05.2014) Для информации: Всегда хочется на чём-то сэкономить. Часто и в аккумуляторы, и в электролизер наливают чистую, даже кипячёную, но водопроводную а не дистиллированную воду. А потом обижаются. Не хочет аппарат работать. Электролит пенится, щёлочью брызгает. И я через это прошёл. Хотите чтобы горелка электролизерная качественно работала, применяйте только чистую щёлочь и дистилированную воду. И будет вам счастье...

Ну с водой это и ослику понятно, а вот с щелочью ты загнул, не стоит вводить людей в заблуждение.
После постройки электролизера, при первом запуске, от пены ни куда не денешься, пока не растворится
на пластинах весь жирный слой, период пенообразования нужно просто переждать. Некоторые
практиканты этот период называют "тренировка пластин", проводится тренировка малыми токами. После
чего, достаточно слить и заменить электролит.

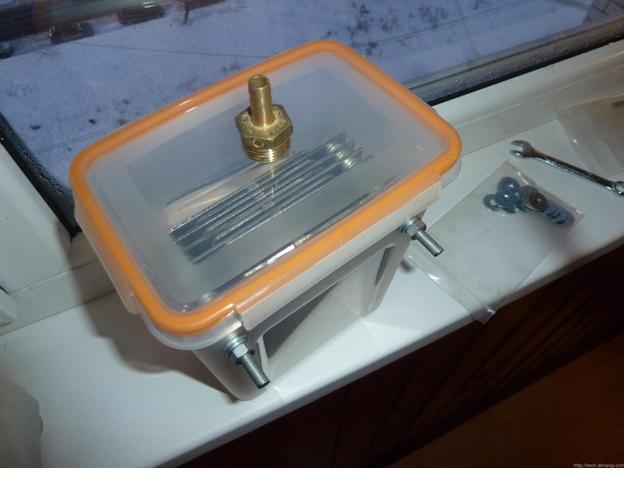

здравствуйте! также хочу собрать водородную горелку.В качестве питания буду использовать комповой БП 300ватт. Не могу выбрать конструкцию электролизёра.Или сделать мокрый,такой как на фотографии.Или же сделать сухой,но его собрать значительнее труднее.  И что лучше: взять линию 12 вольт 15 ампер на 6-7 пластин или же 2-3 пластины на линию 5 вольт 30 ампер?

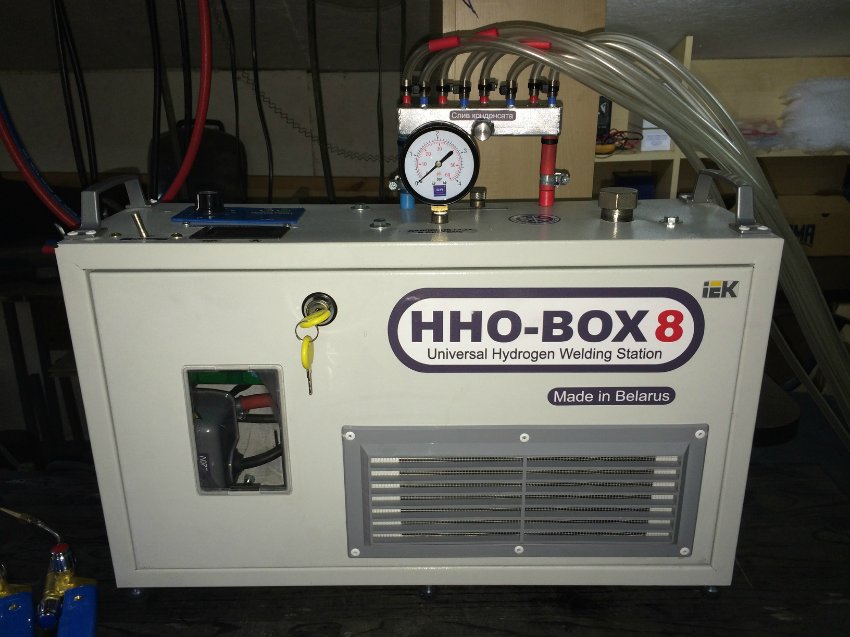

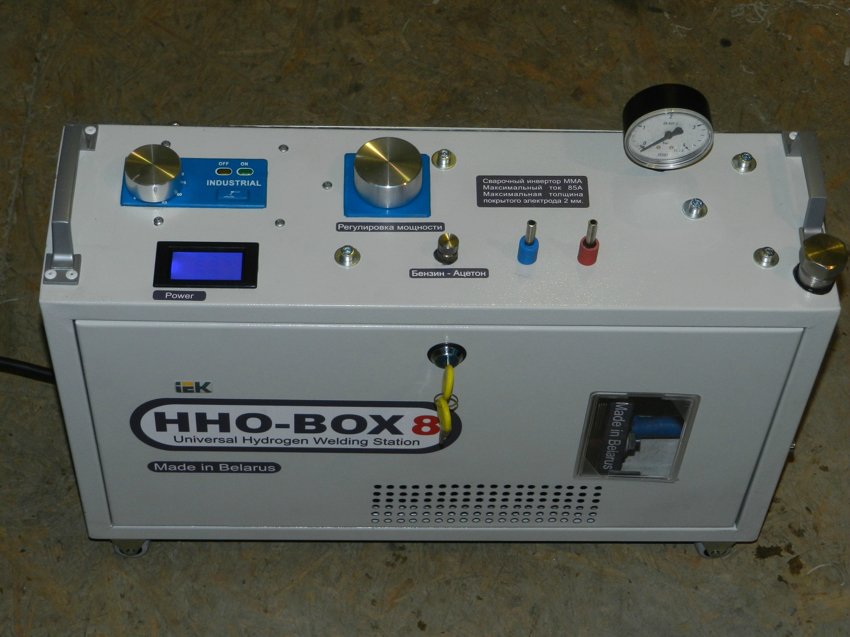

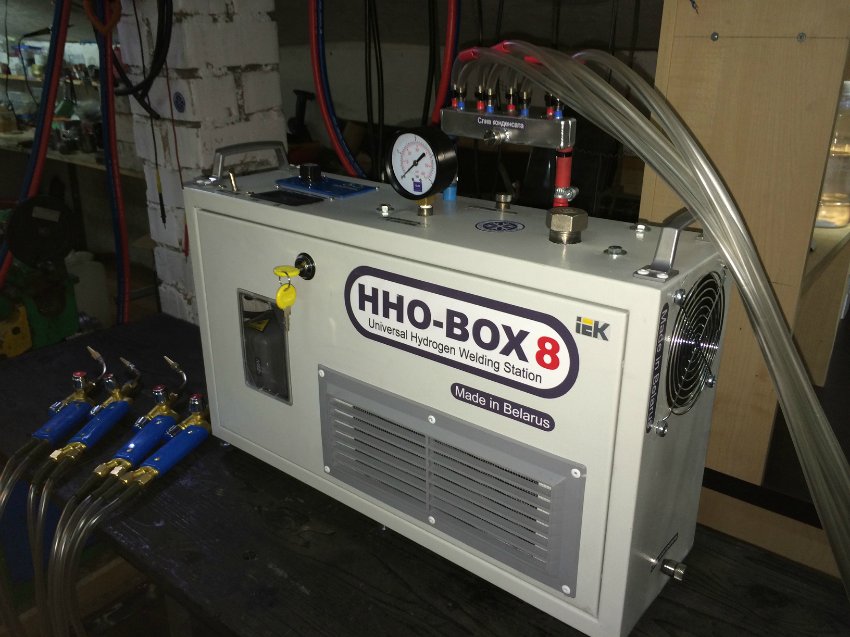

Универсальная водородная сварочная станция "HHO-BOX8, Vol14"

(С возможностью обеспечения до пяти рабочих постов)
Устройство предназначено для пайки, резки и сварки цветных и черных металлов.
А так же для обработки стекла и кварца, для локального высокотемпературного
нагрева и обжига. Подходит для ювелирного дела, для стоматологических мастерских,
для обработки кварца и стекла.

Устройство:
Генератор для производства смеси двух газов (водород и кислород) электролизного типа.
со встроенным сварочным инвертором, для дополнительной возможности: Электросварки металлов покрытым электродом.

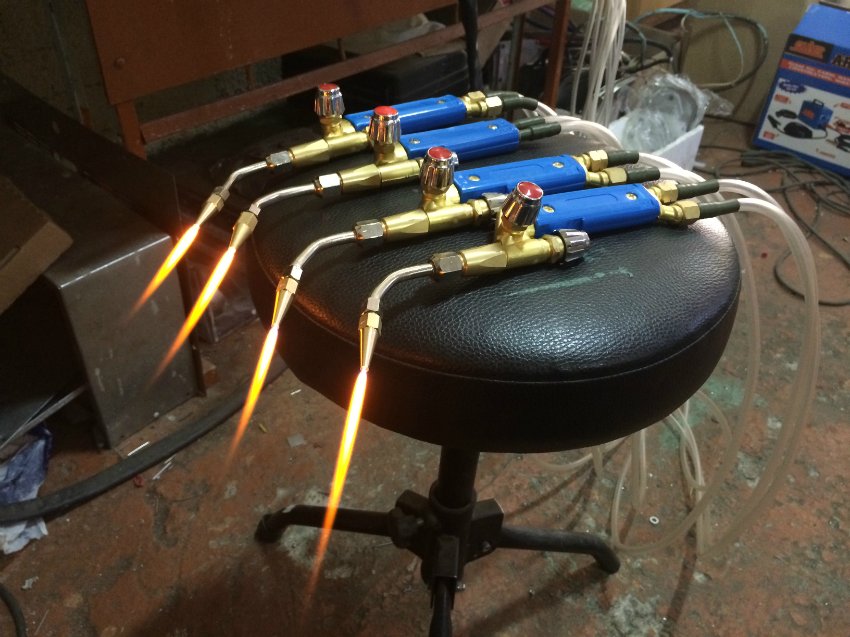

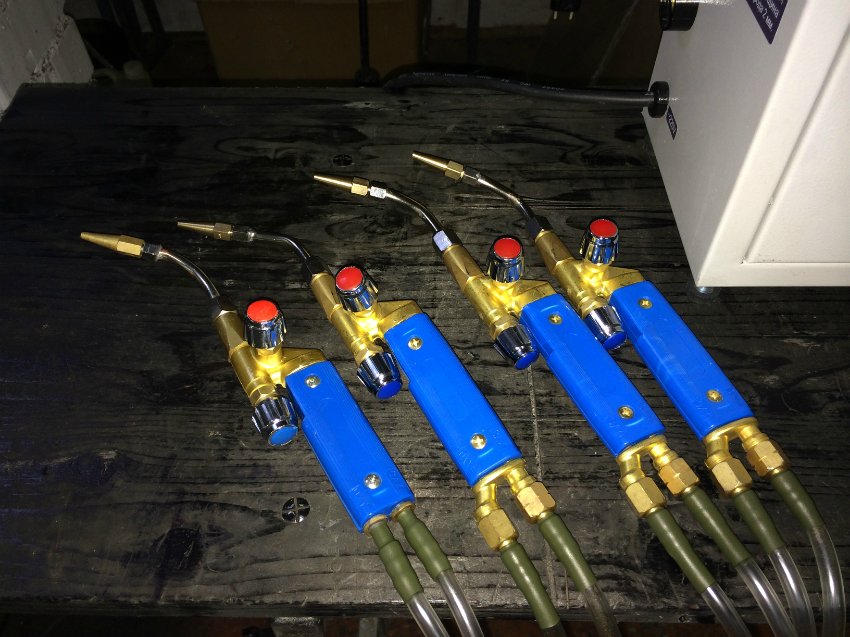

Имеется возможность подключения до 4 горелок одновременно. Отлично подходит для организации четырех
рабочих мест, к примеру в ювелирных мастерских, или в цехе по обработке оргстекла и пластика.
Напряжение питания: ~220В., 45-95Гц.
Потребляемая мощность в режиме работы газогенератора: до 2200 Вт. Макс.
Потребляемая мощность в режиме работы электросварки: до 2600 Вт. Макс.
Время непрерывной работы при максимальной мощности - 40 минут.
Производительность газа до 500 л./ч.

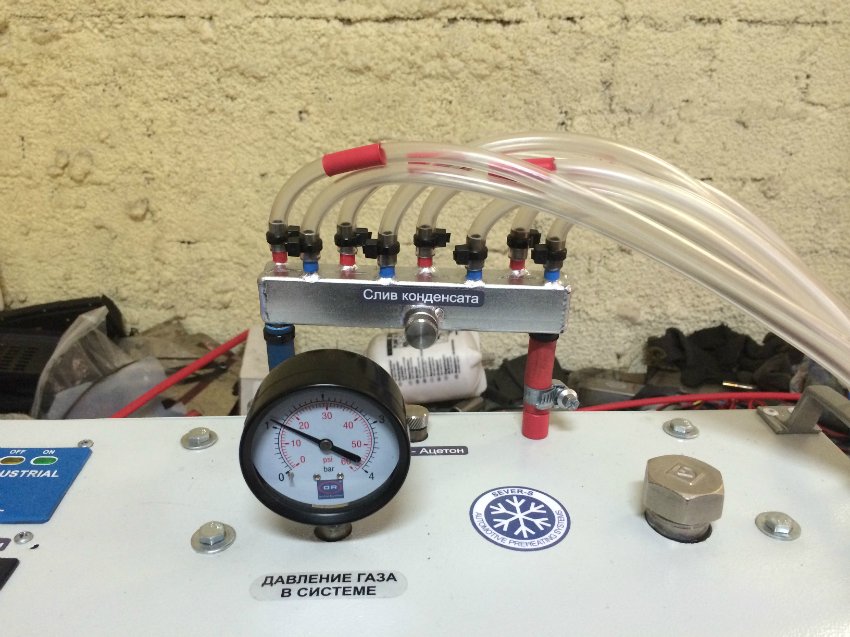

Рабочее давление газа в системе: до 0,15 МПа
Вес устройства: 28 кг.

Расходный материал:
Заправочная жидкость: Дистиллированная вода
Объем заправки воды: 1.0 Л.
Добавка для улучшения электропроводности воды: Щелочь (NaOH)
Объем разовой добавки щелочи: 3 чайных ложки щелочи на 1 литр дистиллированной воды, т.е. 1,5% раствор щелочи.
Добавка для поглощения излишков кислорода: Углеводород (бензин "Галоша" или уайт спирит)
Объем разовой добавки улеводорода: 40 мл.

Подробнее о том как сделать заказ.

Цитата
(vit9-12345 19.06.2014 11:25:05) SAAD нарисуйте пожалуйста простенькую схемку вашего аппарата.

Я не могу этого сделать, т.к. это коммерческий проект,
а не программа по обучению постройке электролизных установок.

Цитата
(SAAD 19.06.2014) Цитата (vit9-12345 19.06.2014 11:25:05) SAAD нарисуйте пожалуйста простенькую схемку вашего аппарата. Я не могу этого сделать, т.к. это коммерческий проект, а не программа по обучению постройке электролизных установок.

Ну да эт ясно!по моему вы уже и так рассказали больше чем надо.Меня интересует только обогащение газа
углеводородами или это коммерческая тайна?

Цитата

(vit9-12345 19.06.2014) Цитата (SAAD 19.06.2014 11:32:04) Цитата (vit9-12345 19.06.2014 11:25:05) SAAD нарисуйте пожалуйста простенькую схемку вашего аппарата. Я не могу этого сделать, т.к. это коммерческий проект, а не программа по обучению постройке электролизных установок. Ну да эт ясно!по моему вы уже и так рассказали больше чем надо.Меня интересует только обогащение газа углеводородами или это коммерческая тайна?

Простейший способ это пропускать часть газа через устройство аналогичное барботеру.
Есть и другой способ раскисления газа, "сухой", но это уж точно коммерческая тайна.

Привет умельцам! подскажите пожалуйста! на сколько актуально использовать блоки питания от компьютеров? например есть блок с 2мя выходами на 12в и по 30А если его использовать на 2 параллельных электролизёра для увеличения производительности. его хватит или он сгорит?
вопрос к SAAD. у вас в электролизёре используется только центральное отверстие по всем пластинам? или это только на первой пластине для отвода глаз от конструктивных особенностях последующих пластин? если везде одно центральное отверстие то оно служит как соединение сообщающихся сосудов и за одно уровнем электролита? который не может во внутренних ячейках подняться выше отверстия из-за воздушной пазухи. и соответственно в электролизе задействована только половина площади пластин?

EvgeniyGood,

Цитата

(EvgeniyGood 27.06.2014) Привет умельцам! подскажите пожалуйста! на сколько актуально использовать блоки питания от компьютеров? например есть блок с 2мя выходами на 12в и по 30А если его использовать на 2 параллельных электролизёра для увеличения производительности. его хватит или он сгорит? вопрос к SAAD. у вас в электролизёре используется только центральное отверстие по всем пластинам? или это только на первой пластине для отвода глаз от конструктивных особенностях последующих пластин? если везде одно центральное отверстие то оно служит как соединение сообщающихся сосудов и за одно уровнем электролита? который не может во внутренних ячейках подняться выше отверстия из-за воздушной пазухи. и соответственно в электролизе задействована только половина площади пластин?

Есть только один верный способ проверить это!
Засучить рукава, собрать электролизер и сделать тест.

Цитата
(EvgeniyGood 28.06.2014 11:08:44) блок питания такого типа http://www.dns-shop.ru/catalog/i170804/bp-chieftec-750w.html#description

Всё зависит от того какую производительность Вы хотите получить от электролиза.
Производительность электролиза рассчитывайте так. Для получения одного газа в минуту
требуются энергозатраты ( в идеале) 150 Вт/ч., но у многих получается как правило 200 Вт/ч.
Если Вы будете использовать блок питания с мощностью 750 Вт., значит Вы сможете получить
3,5 - 4 литра газа в минуту. Этой производительности достаточно для создания ювелирной горелки,
паять цепочки и колечки, но это всё на что может хватить такой мощности.

ВитькОвский,
Можно его применять, но только в паре с диодным мостом, так как у этого блока на вторичке переменное напряжение, а для электролиза требуется постоянное, или однополярное импульсное.
