Cварил припой! Доволен как слон))) Паял газовым кемпером, варил им же))) Как и дремель, меня этот девайс радует больше всего. Решил заказать себе little torch c редуктором на MAPP-газ. ГБ-3 оставлю для "больших" плавок и куплю себе кислородный баллон. Пайка была тестовой, растворил немного буры до "кашицы" положил кусочек припоя, капнул флюса на не обезжиренную поверхность и тупо припаял "грязный" кусок серебра. Технологию скопилировал из сообщений этого форума и chipmaker. Cпасибо товарищам!!!)) Соединение грязное конечно, но при попытке оторвать части, деформируется только металл "частей". Видна четкая граница между изделием и местом пайки. Изделие не плавилось. Количеством цинка можно регулировать температуру плавления, медью цвет и прочность сплава... Продавцы припоя и супер-пупер лигатур по 70-80 руб за грамм ИДУТ ЛЕСОМ. Я могу палитру из припоев сделать.

При подготовке частей сплава возникла проблемка. Очень нудно было отвешивать медь. Вопрос! Чем и как разрезают слитки? Пилить отрезным кругом от дремеля не айс тк круг загрязняет сплав и увеличиват кол-во отходов. C медью для "новогоднего" медальона прокатит а вот с иридием для пробирной палаты скорее нет. Не говоря уже про отходы)))

Коллеги, внимательно почитал тему, хочу использовать горелку Little tourch http://www.littletorch.com/
Вот такие вопросы:
1. Можно ли её (горелку) использовать в комбинации пропан-воздух?

2. Нужен ли редуктор на балон с пропаном и какой посоветуйте редуктор?

3. Можно ли для подкачки воздуха использовать китайскийкомпрессор ACO 005 http://www.sapphire.ru/vcd-426-1-4718/goodsinfo.html и как эта штука в работе, достаточен, надёжен, греется ли? Ели нет, что млучше использовать

4.  Нужен ли дополнительный ресивер для компрессора, какого объёма?

DIMA155,
А в чём тогда разница меджду
Little tourch http://www.littletorch.com/
и
ORCA M 59 MG http://www.jmo.ru/catalog/catalog_id=1415.html

???

Принцип работы такой же:
1. первый патрубок - подача топлива (пропан, ацетилен и т.п.)
2. второй патрубок - подача окислителя (кислород или воздух)

На каждом патрубке регулировочный клапан для обогощения смеси или топливом или окислителем.

Во внутренней камере всё смешивается и на выходе горючая смесь.

Принцип работы одинаковый у обоих горелок, почему тогда у ORCA - пропан/воздух, а у Little tourch кислород/ацетилен??

DIMA155,

А что мешает в Little tourch http://www.littletorch.com/

использовать газ/воздух?

У кого есть такой опыт с Little tourch ?

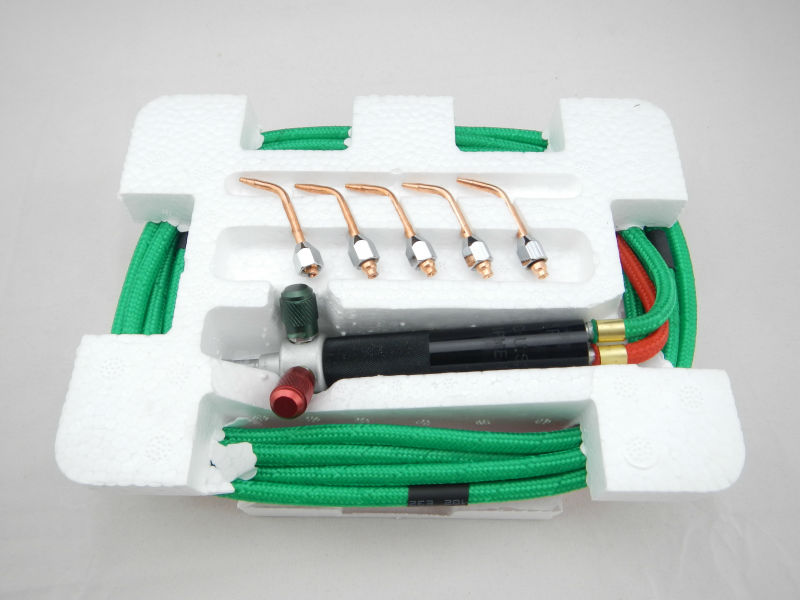

На Алиэкспресс
Есть ли смысл брать? Для начинающего? Под пропан+воздух? Ну и водород самодельный  (в перспективе).

собирался писать новую тему и нашел эту а вопросы как раз про этот набор !!
вот видел один раз разглядеть не успел !
1)на сколько хватает ?если плавить и паять мелкие детальки ??(читал что на 4часа а на форуме вычитал что всего на 1час )
2)как крепятся шланги к редукторам ?на резьбе или же обжаты ?(видел за 12тр там стоят мономеры и шланги на резьбе .)не сложно будет поменять на Little-Torch?
3)и есть ли в продаже редукторы отдельно ?

Поделитесь опытом, как подсоединить Smith Little Torch Kit  к российским баллонам?
Какие редукторы покупали, ставили обратные клапана?

Влад07,
Покупал в Америке, еше не пришла.
Какой диаметр шлангов на Smith Little Torch?
Какие у вас редукторы?

Цитата
(Fert 14.11.2013) Влад07, Покупал в Америке, еше не пришла. Какой диаметр шлангов на Smith Little Torch? Какие у вас редукторы?

Диаметр шесть миллиметров , редуктор на газе обычный бытовой , на кислороде - обычный кислородный за тысячу рублей куплен на строительном рынке , обратные клапаны не стоят т.к. редуктор всё равно не пропустит в обратку , но это лично моё мнение и все кто боится могут ставить , хотя не видел ни одного сантехника чтоб у него на шлангах стояли обратные клапаны.

Ребята,приобрел горелку The Little Torch,скажите,какое вы давление на манометре выставляете кислородного балона и пропанового?

якут,

Цитата
(якут 27.05.2014) Ребята,приобрел горелку The Little Torch,скажите,какое вы давление на манометре выставляете кислородного балона и пропанового?

я выставляю 0.1 если больше сдувает пламя , там  в инструкции указаны рабочие давления
поэкспериментируйте в процессе работы  что бы стабильно пламя держало, не сдувалось.

Цитата
(Barban 09.07.2013) На Алиэкспресс Есть ли смысл брать? Для начинающего? Под пропан+воздух? Ну и водород самодельный (в перспективе).

Какая же это американская? Это китайский аналог горелки Г-1 "Рубин"

Зарубежная традиция. Сказ был о том, чем пользуются в отечественной традиции, где рынка горелок нет, в том смысле, что зарубежом горелки и аксессуары к ним стали продуктом с товарами-сателлитами, и во вторую очередь инструментом. Отсюда высокая технологичность, высокая стоимость.

В нашей традиции горелка прежде всего инструмент, зачастую кустарного изготовления, неказистый, недорогой, несложный - но функции выполняющий. Нет нужды покупать горелку за 300уе, подставку за 30, баллоны по 50... Инструмент специалисты делают сами, либо делают небольшие фирмы. А как у них?

Выбор ювелирной горелки Ну, в авангарде торчей всея сша горелки (внешне) незамысловатые, видимо, тем самым и популярные. На баллоны сверху надеваются. Напоминают "китайские газовые паяльные лампы", только качество выше.





BernzOmatic (США). Памела Андерсон паяльного и сварочного оборудования, горелки для паяльных, сантехнических работ, отопления, водоснабжения, вентилляции, кондиционирования. Гренки можно жарить)))

Это в массе своей эжекторные горелки, от простых, трубка с дырками эжектора и форсункой, до затейливых конструкций с кнопочками и завихрителями, в смысле завихрениями факела пламени. Рабочая ложка холодильщиков.

Вот только Worthington Cylinders (владелец тм "BERNZOMATIC") прекратила поставки своей продукции с 17 декабря 2014 сроком на 12 месяцев в связи с реорганизацией производства. Говорят, нет лицензии на европу.

"Кастолин". Тоже торчи, пытающиеся подражать бензоматику. Тут все как с Памелой Андерсон - это баллоны, которые у всех на устах, а так их очень много: Rothenberger, Rems, Virax, Ridgid, Uniweld, Kovea, Campingas.

http://www.bernzomatic.com
http://www.castolin-pro.com
http://bernzomaticinjuries.com
http://www.bernzomatic-rus.com

Bernzomatic TS-8000. Стоимость 100уе. Горелка для мягкой и твердой пайки, может работать с двумя видами газообразного топлива - пропан, МАПП-газ. Мгновенное включение/выключение горелки нажатием курка.

Мощность регулируется вентилем, 1 баллон на чаc. Клапан, которым открывается подача газа при нажатии на кнопку, золотник, такой же как в шредере. Вставка в сопле, благодаря которой получается вихревое пламя.

На входе в корпус регулировочного вентиля, в которм находится жиклер - стоит фильтр из "спеченки". Огнепреградитель, что неплохо в плане безопасности. Ну и там еще всякие антивандальные меры типа защиты при падениях.

Bernzomatic TS-7000 и МАПП. При пайке медных трубок холодильника (8мм) требуется 5 секунд припоями harris (0,5). Гвоздь 150, паяется кусок медной проволоки, за счет плавления самой проволоки, Ф2мм, флюс - бура.

Латунный пруток растаял на шляпке гвоздя, скатился с него и рассыпался на кучу капель, медная проволока расплавилась тогда, когда экраном для нее был гвоздь, в воздухе не плавится. Но ближе к ювелирке и ее горелкам.

How To Choose the Right Soldering Torch for Jewelry Making
"Как выбрать хорошую горелку для ювелирного дела, понимай для пайки"



Две наиболее популярные в ювелирной среде модели горелок за рубежом, это "литтлторч" ("маленькая горелка") и "мико миджет торч" ("малышка мико"). Ссылки на производителей этих двух типов горелок даны ниже.

Горелки газокислородного типа, безинжекторные (с параллельной подачей), имеют набор сменных наконечников и дополнительных аксессуаров, типа огнепреградительных клапанов, насадок для плавки итп.

Что касается "маленькой горелки", то вообразите себе горелку сварщика размером с маркер - это она и есть. Она безинжекторная, мапп/пропан-кислород, а значит самодисциплина "сварщика" должна быть на высоте.

По устройству - это точеная "болванка" из легкого сплава, с регулировочными вентилями, и легкая рукоятка, накручивающаяся на голову, из головы торчит три трубки - ствол с наконечником и две подводящие, под шланги.

http://www.smithequipment.com
http://www.smithequipment.com/files/pdf/spec_sheets/Little_Torch.pdf




Littletorch ( http://www.littletorch.com )
Meco Midget Torch ( http://www.tinmantech.com/html/all_meco_related.php )

Обзор клонов. Для пайки лидером среди горелок является "Little Torch". Стоимость около 100-150у.е. При покупке не обязательно брать набор наконечников, как правило, используется только один, чуть больше среднего.

Горелки, применяющиеся для плавки металла - это нечто напоминающее большие "сварочные" горелки с широким наконечником (мундштуком) с большим количеством отверстий, чтобы пламя было широким и мощным.

Горелка "ГК-1". Стоимость 100у.е. (производитель "профгорелка" ака "Pusan"), идет без шлангов. Имеет три сменных сопла: 0,7мм; 1м; 1,2мм. Для нее пришлось использовать свои шланги. В работе не опробована.

Для тех, кто опасается кислорода в баллене, но не против бурчания компрессора, есть горелка "газ-воздух" этого же производителя. По сути все та же "газ-кислород", но с соплом, напоминающим бензовоздушные горелки.

http://www.pajka.ru/
http://profgorelka.ru/

http://profgorelka.ru/new-page-2/gk-1.html
http://profgorelka.ru/new-page-2/gv-1.html

Горелка "Рубин-Г1", Стоимость 20-50у.е. производство г. Ижевск. "Рубин Г1", пламя дает тонкое. Цельносодраная конструкция (кроме шлангов) с буржуев, с горелки "литтлторч". Увы, впечатления не сплошь позитивные.

Именно с этой горелкой узнал на практике, что такое "обратный удар". Инжекторные горелки (IMHO) стабильнее в работе. Нужны предохранительные (огнепреградительные) клапана для работы с такого рода горелками.

Не понравилась лохматая оплетка на шлангах, торчащие из под обжимки нитки оплетки. Упаковка "навалом" в коробке, шланги, уходящие в ручку, к тому же короткие. Гладкие пластмассовые головки вентилей.

Большое количество сменных сопел (0.15мм, 0.25мм, 0.5мм, 0.7мм, 1мм). Универсальность по применяемому газу. Нужны хорошие шланги, зато стоимость половина или треть от литтлторча или изделия "профгорелки".

Горелка "Little Torch". Стоимость 200-500у.е. Упакована аккуратно в пенопластовое ложе с выемками и под горелку и под шланги, и под сопла. Шланги длинные - 2,3м, тонкие как будто на аэрограф, с гайками.

Оплетка на шлангах синтетическая, не лохматится. Шланги опрессованы на штуцера вне рукоятки, что позволяет легко заменить в случае необходимости. Маховички вентилей металлические с накаткой.

Большое количество сменных сопел - 5шт (0.28мм, 0.5мм, 0.75мм, 0.95мм, 1.2мм). Но наличие окислов на гайках и редукторных ниппелях, видимо хранились на складе с повышенной влажностью. (с) http://www.chipmaker.ru/topic/145557/

Что есть еще интересного на шарике? Ну раз мы обратили свой взгляд на продукцию смита, то у смита помимо "маленькой горелочки" есть еще "серебряная" - "Smiths Silversmith Acetylene/Air Torch".

Ацетилен, да. Но - в гордом одиночестве, без кислорода(!) По сути, гибрид пропановой горелки (эжектор), но на ацетилене, воздух сосет из атмосферы. Шесть сменных сопел. Один шланг, давление около 0.5атм.

http://www.smithequipment.com/files/pdf/spec_sheets/Silver_Smith.pdf

Ну и чем мы можем ответить этой ацетиленовой штукенции? Так, чтобы баллончик был один и шланг был один? Классика, "орка-75". Либо обратим взор на "профгорелку", пропановая горелка "ГП-2". Редуктора нет, сразу к баллону.

Две насадки. На первой насадке регулировка "жесткости" пламени. Заявлено, что жало тоньше ОРКИ, ну и сама горелка симпатичнее. Ну, как горелка-карандаш, только с возможностью забега на длинные дистанции (5 литров)))) http://profgorelka.ru/new-page-2/gp-2.html



Магнитная подставка. В основе балласт с дырками под насадки (мундштуки), а на стойке магнит. Под рукоятку горелки у вентилей зажимается стальная шайба с лепестком. Закончили работу, горелку лепестком к подставке "чпок!"

Не падает, не валяется. Магниты с одной или с двух сторон, ну к верстаку там прилепить, или вариант с зажимом по типу тисков. Можно сделать из магнитов для автомобильных антенн. Культурно, в смысле, удобно)))



Клонируем Малышку Мико (перевод). "Горелка продается в нескольких местах сети примерно за 100$. Ее тело немногим больше коробки спичек. Я видел "Малышку Мико", и был так впечатлен, что решил создать аналог.

У меня есть маленький набор игл для подкожных инъекций разного диаметра, которые были бы идеальны для наконечников. Поставщиком игл был Medisave (http://www.medisave.co.uk/).

Удивительно, вы можете заказать все виды игл и одноразовых шприцев онлайн. Набор из 100 игл всего-то 3 фунта или около того. Я использовал два размера - 21 номер (0.8мм внешний диаметр, 0.5-мм внутренний, зеленые) и 18 номер (1.3мм внешний диаметр, 0.8мм внутренний, розовые).

Когда я купил их, были доступны только острые иглы, так что я аккуратно сточил концы. Тупые иглы с колпачками также существуют, но они отсутствовали на складе.

Ниже моя версия горелки. CAD-файл (чертеж). Я нашел интересный патент на другую микро горелку, который раскрывает ее устройство. Мое итоговое решение отличается от CAD чертежа.

Тело горелки основано на куске 1 дюйм на пол дюйма (2,5х1,2см) из алюминиевого бруска. Газ поступает через два медных ниппеля (штуцера), которые работают как седла игольчатых клапанов.

Игольчатые клапаны сделаны из двух частей, игла + сам стержень как единое целое и алюминиевая головка. Это позволяет использовать кольцевой уплотнитель (колечко о-ринг), чтобы герметизировать иглу.

Если бы шток клапана был выточен зацело с канавкой под уплотнительное кольцо, то было бы невозможно разместить уплотнительное колечко O-ring далеко, чтобы сделать его по диаметру отверстия клапана).

Выход смеси осуществляется через трубку из нержавеющей стали диаметром 1/8дюйма (3мм). Маленький латунный наконечник напаян на конец трубки и сведен на конус, для установки иглы.

Входное соединение пропанового канала сделано левосторонней резьбой 3/8 дюйма (британский стандарт BSP), повод попробовать выполнение левосторонней резьбы на токарном станке.

В результате - прекрасное пламя, идеально для тонкой пайки или (как было задумано), резки стеклянных трубок, с помощью нанесения царапин и нагрева. Клапаны чувствительны, но управляемы".

(с) http://imajeenyus.com/workshop/20100907_micro_torch/index.shtml

Здравствуйте. Решил сделать себе подарок и приобрести в работу горелку газ + кислород The Little Torch. Существуют два варианта этой горелки это оригинальная http://www.smithequipment.com/ или http://www.sapphire.ru/vcd-428-1-4765/goodsinfo.html и китайский клон этой горелки http://ru.aliexpress.com/item/The-Little-Torch-with-5-Tips-for-Dental-Lab/552260523.html. Оригинальная стоит очень дорого, особенно в последнее время после девальвации рубля. Прошу ребят кто работал этой горелкой подсказать в чем у них разница если конечно она есть ( на снимках они совершенно идентичны ), и стоит ли переплачивать за оригинальную горелку. И самое главное, как все таки их отличить между собой, это к тому что наши магазины устанавливают совершенно разные цены на них в том числе продавая подделки, и поди пойми где оригинал, а где клон, о чем они успешно умалчивают. Заранее благодарю.

Спасибо за подробный ответ, нашу как то даже не рассматривал многие не в восторге от нее регулировка подачи газа плохая, правда я не знал причину. Насчет кислорода согласен выполнение требований техники безопасности залог нашего здоровья, причем это не только в ювелирной промышленности. Но вот вопрос как их отличить, а то может случиться что купишь за несколько килограмм рублей горелку думаешь что она оригинал, а на самом деле с солнечного Китая причем заплатил как за оригинал. Буду благодарен если дадите ссылку где продается оригинальный американский Little Torch за разумные деньги.

Цитата

(SarMat 30.11.2015) Спасибо за подробный ответ, нашу как то даже не рассматривал многие не в восторге от нее регулировка подачи газа плохая, правда я не знал причину. Насчет кислорода согласен выполнение требований техники безопасности залог нашего здоровья, причем это не только в ювелирной промышленности. Но вот вопрос как их отличить, а то может случиться что купишь за несколько килограмм рублей горелку думаешь что она оригинал, а на самом деле с солнечного Китая причем заплатил как за оригинал. Буду благодарен если дадите ссылку где продается оригинальный американский Little Torch за разумные деньги.

Ссылки не имею,а проверить очень просто-разобрать один из кранов у оригинала будит стальной,конусный клапан.

Друзья, если кто-нибудь из вас заказывал на Али, можете ли поделиться информацией? Как долго идет посылка и приемлемое ли качество изделия?
Вот пример - http://ru.aliexpress.com/item/The-little-torch-with-5-tips-Mini-smith-torch-soldering-smith-equipment-gold-we-Jewelry/32380920447.html?spm=2114.10010208.100010.1.DKoVdI

И правильно ли я понимаю, что это тоже самое, но в 2 раза дороже?
http://www.profi-jeweller.ru/catalog/payka/gorelki-gazovye/gorelka-gazkislorod-little-torch-5-nasadok-shlangi

pusan, спасибо за видео, познавательно.
Могли бы вы помочь разобраться (это я уже ко всем, кто может, обращаюсь), что именно должно входитьв полный набор для Little Torch.
1. Большинство из вас, похоже, предпочитает работать именно с пропаном, а не с ацителен/бутан/водород-ом.
2. Для дома оптимальный размер баллона 5 л? А какой к нему брать объем кислорода?
3. Какие по-вашему стоит брать редукторы?
4. Что-то еще кроме баллонов и редукторов к ним?

Цитата
(Лемур 28.03.2009 12:09:55)а если надо с "нашими" редукторами использовать, то покупаете редуктор, накидную гайку с него берете,снимаете штуцера со шлангов, ставите в токарный станок, протачиваете чтобы в гайку входил, а круглую часть протачиваете как на самом штуцере от редуктора.

Если нет токарного станка, то в готовом виде ничего не подходит? Это не она?
http://www.tddoka.ru/komplektuyushchie-k-reduktoram-i-regulyatoram-manometry/gaika-nakidnaya-na-propanovyi-ballon-v-kompl
http://www.tddoka.ru/komplektuyushchie-k-reduktoram-i-regulyatoram-manometry/shtutser-gazovyi-69

Цитата
(askanio 24.10.2011 22:24:08)Если надомогуфото выложить каквсеподключено и оборудовал наверстаке

Если это возможно, то выложите, пожалуйста.

Мне не удалось найти на ютубе ничего толкового от наших мастеров о подключении горелки Little Torch.
Есть два очень подробных и толковых видео - тут их выкладываю. Думаю, многим поможет для начала, хоть и на английском, но все оч наглядно.
Было бы, конечно, лучше, если подобное видео было бы на русском, под наши реалии. Может кому попадалось?

Михаил22, спасибо. Ага, значится,кроме компрессора ещё и ресивер.

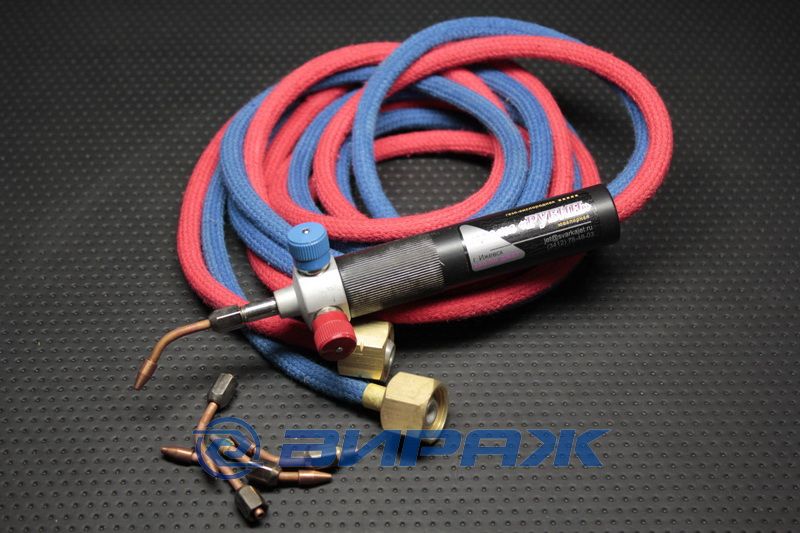

Все интереснее. А рубин хвалят. Тот, что у меня на фото это китайский
вариант за 1300 с беспл. доставкой. Правда в Рубине в двух соплах
стоят извините рубины, а в китайских не знаю. Фирменные Little Torch стоят как орка.
Склоняюсь к варианту Рубина с последующим над ним издевательством,
в виде сверления отверстия , чтобы превратить в инжектор.
Отпадает второй шланг, ресивер, компрессор.Система становится компактной и
удобной, что собственно и требуется. А МАПП выдаст 2000 град.
Да и на будущее, мало ли что, можно докупить баллончик кислорода с редуктором.

А кто знает, где можно купить насадку для плавки к little torch?
