согласен на фото они и показаны.

финишная обработка изделий -изд  Детал-пресс (Омск).там есть все виды полирования магнитное галтовочное турбобаробанное -показанное на фото. там показано как цепи засовуют жгутами в трубки в отвестиями чтобы не путались и еще много чего. но у нас на форуме есть хозяин предприятия он же издатель-мы пообщались по поводу использования и я дал слово что не буду.(кстате это уголовно -наказуемо) что написано во всех его книгах-покрайне мере на моих 10.

для отбивки граней на цепи использую приспособу как на фото. Выполнена приспособа из углеродистой стали и закалена - рабочая часть внутри отполирована. Тиски нормальные были утрачены и поэтому пришлось покупать новые в м-г Сапфир литые которые отбивку крупных цепей не выдерживают и от того их пришлось много раз варить сваркой ( на них уже больше сварки чем родного  )
  Цепь отбивается по длине с постоянным продвиганием через приспособу - после отбивки дергаю через ручьи в вальцах. Приспособу в тиски - с верху пластина и молотком, сначала в одной плоскости и потом поворот в тисках на 90 градусов и опять отбивка = потом концовки припаиваю и замок. Та цепь что выше на фото  отбиваться не будет ( заказчик жмот а деньги есть) - за цепь в 10 +-+ 15 гр с отбитой гранью я прошу 4 тыр а он упёрся в три тыр - буть по его так !!!
 Извините что пока не могу дать полный фото отчет как делаю и отбиваю якорные - даю то что пока есть. Может это поможет тем кто выше так красиво чертит и рисует компом изобретая новый приблуд для граней ( я пока так рисовать компом не могу)

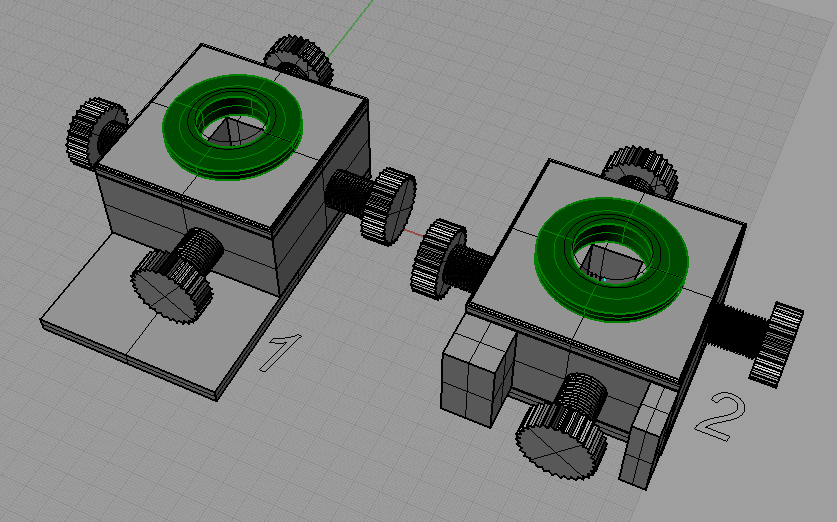

по вопросу крепежа. на первом варианте изображен способ крепления для двух цайзингов, которые "экспериментальные", т.е. те, которые выставлялись здесь на фотографиях. второй вариант-планируемый "на поток". лапы вставляются в тиски до касания крышками губок тисков, и зажимаются. для первого варианта алгоритм такой-примерно выставляется нижний винт, задняя пластина-крышка вставляется в тиски до касания губок нижним винтом, зажимается. во втором варианте также предварительно нужно выставить нижний винт. лично для себя буду делать два винта комбинированных, как на рисунке выше-для обколотки цепей. сделаю-фото выложу.

это один короткий - один длинный? Ну а вообще любая тема про цепи начинается с истребования фотографии этой самой цепи.

Заказали пару браслетов. Ничего особенного, но  некие нюансы в изготовлении звеньев есть!!! А раз Валера давно не хвасталси, то захотелоси показать , как придумывались приспособления для удержания  деталек при пайке. Вполне может кому- то пригодиться, как презерватив  при острой сексуальной недостаточности)))))))

Сам браслет вот таков, как на фото.  Как по мне , так очень рыхлый, но хозяин-барин.

такое ощющение иччто на фото наложено корявый отошоп !

Necromonger,
Нет, на фото наложена дурацкая и корявая татуировка

surikw,

Бать.. не поверишь ) Смотрю фото.. руки узнал ) Поднимаю выше... и правда... твоишние )

Здравствуйте, какое правильное название у этой цепочки. У нас она просто называется бисмарк.
P.S Прошу прощения за плохое фото

Black Diamond,
по х моему оно выложено в фото в начале  об плетениях.

Цитата
(Валера Сурик 31.03.2012 21:43:20) У многих на фотоаппарат денег нету, а кому-то жена не даёт его на работу отнести)))))

та ладно,не дает;-)вообще супер доходчиво объясняешь,не каждый так умеет

Цитата
(urim75 04.08.2013 00:27:49)что то перебор

Извиняюсь... в чём перебор, мотать на ригель?
У автора на фото именно так. Если провод к ригелю... то тут коэффициент больше чем, 1:2,5. Но реально, при ригеле 2.0, развести пружину для резки... не знаю какой тонкий должен быть палец.
Может при таком раскладе, после развода бегунком, и раскусывания на полузвенья, её просто с противоположной стороны от концов сжимать?... (всё ради экономии дрг.металлов)

Коэффициент 1к8 если не ошибаюсь, да можно и 1 к10 не важно, читаем ниже...
1) Берём длинный ригель и накручиваем на него отожженную проволоку, без (борчика, собачки) кто как называет, не важно.
2) снимаем эту большую пружину и сразу такую большую в вальцах прокручиваем, только не перестарайся, с ней ещё работать.
3) всё как на Бисмарке, 5 оборотов 1 барашек. Один в другой в крутил, спаял. То есть все звенья спаяны по парно. На фото это не видно, но там всё по парно спаяны.
4) С двух сторон по 2 звена там и там собираешь, спаиваешь. Собрал скажем как браслет 20см. Ещё раз в вальцах прокрутил, как бы для калибровки.
5) Берёшь потом эту цепь и в тигель на металл. Потому что когда в руку берёшь эту цепь (браслет) понимаешь, что это на картинке лежит ровно, а стоит подвесить, она как вся закрутиться перекрутиться как спираль. Нет не какого рисунка, цепь лажа, разве что сделать и повесить на стену ))

тут на  фото видней.

1-редкая италия выкрученная как картье. остальные фото другая сделаная на ленивце из больших колец.

Цитата

(zBz7109 06.08.2013 14:51:29) 1) коэффициент для маленьких 1к3 для больших 1к 3+3 (два ригеля в месте) 2) начинаем с маленьких ровно распилили (не разрезали, распилили) собрали, спаяли. Ровно! Без шляпок, если такие имеются, выкусываем испортившиеся звенья, вставляем новые. 3) У нас спаянная цепь, один край зажимаем в тисках, другой берём плоскогубцами и начинаем выкручивать. (с вероятностью 90%) хоть одно звено но порвётся. Не беда, вставили новое продолжаем выкручивать. 4) Не перекрутить! Выкрутили, она у вас на весу весит ровно, понимаете, что если её отпустите она у вас закрутиться, это нормально. И так вот у вас она весит, вы её держите, если где-то перекручено или не докручено берите другие плоскогубцы и выравнивайте. По мере возможного. 5) Профлюсуйте и отожгите, отбелите. Начинаем её калибровать, выравнивать, чтобы была идеально ровной. Для этого готовим фильеру. Если у вас проволока 1,0 вы её начнёте тянуть где-то с 5,0 не помню. Знаю, что тянуть нужно строго до 4,0. 6) на 4,2 отжечь, раскрутить, в вальцах не придавливать иначе всё испортите, только калибровка. Отжечь и вытянуть на 4,0 раскрутить. Вы держите в руке цепь взяв за кончик, нижний возможно будет немного закручивается, это нормально, у вас не станок да и на станке закручиваются. Главное чтобы резко не закручивалось, если такое, есть у вас цепь плохо выкручена, нужно ещё немного, подкрутить. 7) разрезаем по 3х 5х 7х смотря какие вам нужны. их соединяем большими звеньями 3+3, собрали, спаяли. 9) каждое звено вручную выкручиваем. Калибруем в вальцах в фильере до параметров маленьких колец. То есть тянем до 4,0. Если У вас маленькие 4,0 а вы их протянули на 3,9. цепь испорчена. Вы не сможете (разве что в ручную) каждое маленькое звено закрутить обратно. 10) натягиваем на доску цепь и обтачиваем.

вот уж тут реально гемор. так одну цепь два дня собирать придется. и вы бы фото на весу сделали(было бы видно насколько ровная

В штатах эта цепь Franco (Франко) называется, в принципе на каждом углу продается.

Если нужно разглядеть ее более или мене детально на фото, можно просто на EBAy посмотреть, забить в поисковике: chain, Franco

Сорри, ошибся!) не рассмотрел внимательно  фото, я  имел ввиду другую цепь)

я уже писал-сделайте фото вальцев в целом. и крупно ручьи на валах. проще станет гадать
