Развернуть ⇓

Поделюсь своим опытом добывания сеток. В кофейнике френч-пресс нержавеющая сетка примерно 0,15 мм очень неплохого качества




Сетка для шелкографии  из Китая 300р квадратный метр http://ru.aliexpress.com/item/80-mesh-Sq-Inch-180-micron-gauze-ink-nylon-filter-cloth-screen-paint-wine-net-fabric/2026296929.html?adminSeq=202469341&shopNumber=719252
Есть почти все размеры

В ситах лассо такая же сетка.

Доброе утро  уважаемый !!  У меня с сетками проблем нет  ( есть любые сетки) . Проблемы с кофейными бубочками  ( особо по утру). Если можно , то вышлете такую вот пасочку , тока вместе с бубочками !!  После утреннего кофию   сразу приступлю к помолу и просееванию  эмали, а то без кофию по утру ну ни как не сеется!!!!   Повторюсь :" С сетками всё в порядке, а с бубочками  напряжёнка .С Ув.

Хорошо уже не будет. Но понятие "хорошо" у всех разное.

DL-2008, после ваших "шуток" начинаются сомнения в подлинности ваших студенческих работ и пр. А мастерскую чью фотографировали?

КМД-5833,
Ну кофейники я уже в покое оставил больше их не порчу ради сетки. В свое время штуки три были разобраны.Теперь ползучесть по вашему совету сетками для шелкографии .За что отдельное спасибо    Сетку покупаю у Китайски  "товарищей "через интервент магазин. Как ни странно у китайцев проще купить чем выпросить сетку у печатников своего города.

selldon,
А сколько сетка идет с Китая? И в лассо есть набор?
А сколько этот набор в лассо стоит?
КМД-5833,
А какие  размеры ячеек (набор) сита оптимально иметь для работы?
С ув.

Сергей Вальтман,
Насчет наличия в Лассо и цены не знаю. За границей цена примерно 30 $
http://www.riogrande.com/Product/stackable-sifting-pan-set/350070?Pos=19
У меня с Китая шла 3 недели. Сейчас в связи с новогодними распродажами работой таможни будет
будет идти пару месяцев.


Еще вариант сеток только  будет быстрее чем в Китае  http://p-plata.ru/category/setka-trafaretnaja/

selldon,
Ооо вот это хорошо, спасибо, надо будет взять, еще выясню необходимый комплект.....

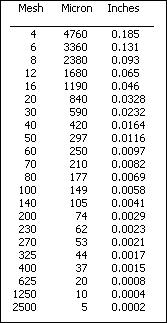

Хочу обратить внимания что за часто иностранцы сетку указывают в единице измерения МЕШ (mesh). Меши указываются в книгах и статьях по эмалированию на английском языке. В той же книге Гленис Лесли Эмали. Эмалирование. Эмальеры для прозрачных эмалей указан рекомендованный помол 80 меш (если я не ошибаюсь, книги уже нет)

Да сита разные имею, но как правили пользуюсь универсальным 56*56 ( 3136 ко-во дырок на кв. см.) , это для прозрачных. В дырках , для меня оно как то яснее.Ну а для глухих  примерно 60*60 ( 3600) , желательно хорошо воздух выгонять из влажного шликера. Опять же нужно учитывать прозрачная или глухая эмаль, коэф. растекаемости  (скорость оплавления) конкретной эмали  (согласно таблицы) , массу , толщину заготовки , интенсивность нагрева, конструкционые особенности печи обжига ( потому , как  в среде обжига с не достатком кислорода оплавление эмалевого кристалла и растекание шликера происходит гораздо быстрее, чем в окислительной атмосфере, а это в свою очередь влияет на время выдержки заготовки в печи ). А так всё от опыта.  Горелку при обжиге эмали не использую ( всё по старинке в печке).А у кого иное мнение на сей счёт, так я и спорить не буду! Заранее согласен!! Успехов .  С Ув.  ( ой на последок!! каждая эмаль имеет свою, индивидуальную   темп-ру плавления согласно таблицы)   Успехов.

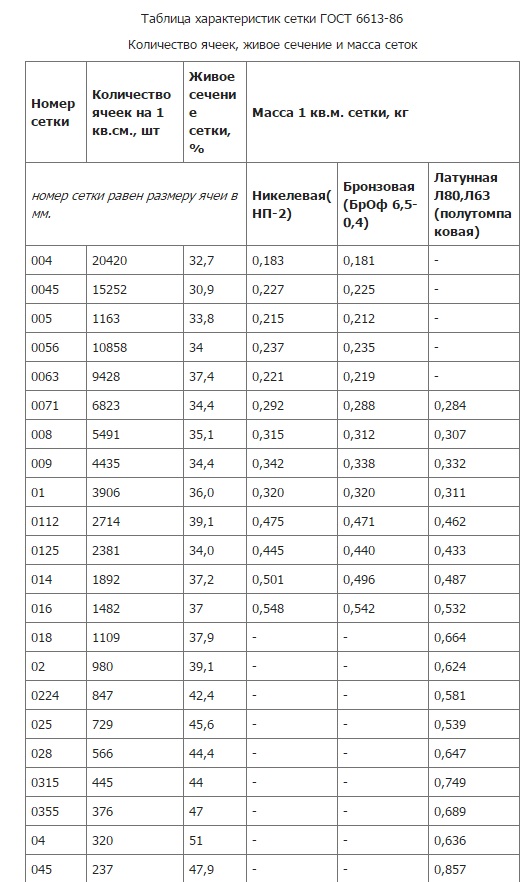

Извините пожалуйста!!  А можно перевести в дырки на сантиметр квадратный??  С Ув.

И я,и я свою копеечку вставлю:)))

Меши-смеши, голову этим не забиваю. Ситечки бытовые, что попадалось. Если на пластинку положить, то помол очень крупный. Если на яичко, или трубочку, помол в несколько раз мельче. Чем помол крупнее -- эмаль чище, но она держаться хорошо должна, и заполнение плотное. Каждый раз по логике, а не по учебникам.

Куда от плагиата деться? Трубочки гильоширует, орлов лепит... Нифига больше не покажу...

Михаил Ш,

Миша, это заблуждение! Правильно готовить шликер и в любом помоле будет чистая. Да, и металл тоже!

Железно!!

Это геометрия, а не заблуждение. Мельче помол -- больше площадь поверхностей, вступающих во взаимодействие с водой в шликере, атмосферой печи или пламени.

alex xxx,
Леша привет! а что, это  за орелик?

а где это вы шутки мои углядели ?


вы знаете , невелика печаль ,
но всеже отвечу раз уж такой откровенный разговор пошол промеж нас ,
нехотел вас так растраивать но это даже не фоки , а все теже пресловутые 3Д модели и рендеры ,
а все что плоское так вобше фотошоп
говорил же давно увлекаюсь 1D 2D 3D 4D .....

Если кусок эмали на пластине расплавить -- идеально и без пузырей ляжет.
