Работы выполненные на самодельных станках , Предлагаю в этой теме показывать работы которые выполнялись на самодельных станках
Пользователь
Регистрация: 06.02.2009
Откуда: Одесса

Сообщений: 815
В друзьях у: 3
Голосов: 182 / 11
Предлагаю в этой теме показывать работы которые выполнялись на самодельных станках акцент именно на самодельных. Так как форум ювелирный думаю работы будут в основном ювелирные, но можно показывать все. Не думаю что это запрещено правилами форума.
Развернуть ⇓
Пользователь
Регистрация: 06.02.2009
Откуда: Одесса

Сообщений: 815
В друзьях у: 3
Голосов: 182 / 11
Да, шанс обломать работу с зеленым намного выше. Оптимальный для меня бордовый. Но иногда клиент почемуто хочет зеленый.
Пользователь
Регистрация: 06.02.2009
Откуда: Одесса

Сообщений: 815
В друзьях у: 3
Голосов: 182 / 11
3 часа работы
Пользователь
Регистрация: 17.12.2012

Сообщений: 611
В друзьях у: 2
Голосов: 92 / 10
Классное колечко.  3 часа работы - это работа станка?

Немного смутили "тени" от фрезы на торцах. Торцевая 1мм есть в запасе?

Дополнительная уп обработки по контуру и будут ровные торцы. Не знаю, как в ринокаме, но в dp есть такая опция.
Пользователь
Регистрация: 06.02.2009
Откуда: Одесса

Сообщений: 815
В друзьях у: 3
Голосов: 182 / 11
Сикорски,
Есть и фреза и пути такие, но клиенту нужно было очень срочно, а эти тени убрать не проблема. Да чуть не забыл, кольцо по ширине 24 мм. 3 часа это только станочная работа
Изменено: Dmitry - 05.06.2013 20:03:07
Пользователь
Регистрация: 06.02.2009
Откуда: Одесса

Сообщений: 815
В друзьях у: 3
Голосов: 182 / 11
еще одна работа
Пользователь
Регистрация: 06.02.2009
Откуда: Одесса

Сообщений: 815
В друзьях у: 3
Голосов: 182 / 11
Накладки на кольцо
Пользователь
Регистрация: 09.11.2011

Сообщений: 20
В друзьях у: 0
Голосов: 1 / 1
Может все-таки по многочисленным просьбам расскажете про шпиндель и иже с ним? А то у нас тоже самопальный станок, а шпиндель к нему столь звучно работает, что выдерживать больше часа работы в одном с ним помещении тяжело, а ваш, судя по видео, в разы тише. Выручайте.
Пользователь
Регистрация: 06.02.2009
Откуда: Одесса

Сообщений: 815
В друзьях у: 3
Голосов: 182 / 11
 Помнится я описывал его немного выше по тексту. Тема напомню не о конструкции станков.
Пользователь
Регистрация: 11.06.2013
Откуда: Омск

Сообщений: 20
В друзьях у: 0
Голосов: 1 / 1
Все это очень здорово, изделия качественные, чистота обработки очень хорошая,  как бы соорудить себе такой станок собственноручно!!!
Изменено: Lapsus - 22.06.2013 16:30:35
Пользователь
Регистрация: 02.12.2012

Сообщений: 84
В друзьях у: 1
Голосов: 4 / 0

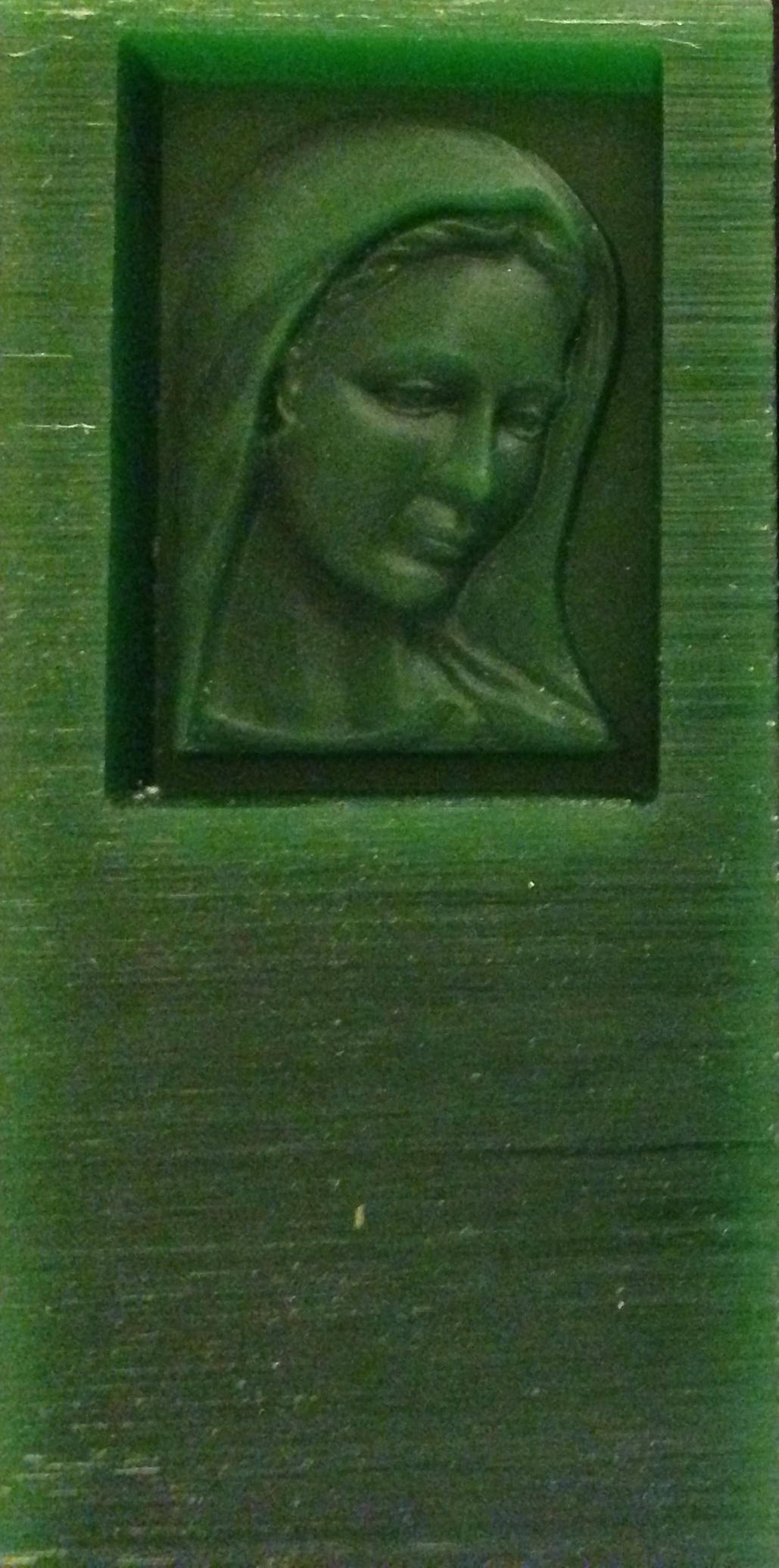

первая удачная вырезанная модель на моем самодельном станке (портальный фрезер, поле 450Х600мм, шпиндель - Marathon H37LN)
гравер китай 10 град., 0.1 пятка
ArtCam Pro 9.0.21
обработка по растру, шаг 0.03мм, 300мм/мин, СОЖ (производство Швейцарии, точной марки не знаю)
время 2часа 10мин, снимал на iPhone
Изменено: dedal_78 - 23.06.2013 23:20:28
Пользователь
Регистрация: 16.05.2006
Откуда: Челябинск

Сообщений: 1666
В друзьях у: 10
Голосов: 221 / 5
Цитата

первая удачная вырезанная модель на моем самодельном станке (портальный фрезер, поле 450Х600мм, шпиндель - Marathon H37LN)
гравер китай 10 град., 0.1 пятка
ArtCam Pro 9.0.21
обработка по растру, шаг 0.03мм, 300мм/мин, СОЖ (производство Швейцарии, точной марки не знаю)
время 2часа 10мин, снимал на iPhone

Приятная работа!
Фото станка можно посмотреть ?
С Уважением, Егор.
Пользователь
Регистрация: 02.12.2012

Сообщений: 84
В друзьях у: 1
Голосов: 4 / 0
egro,

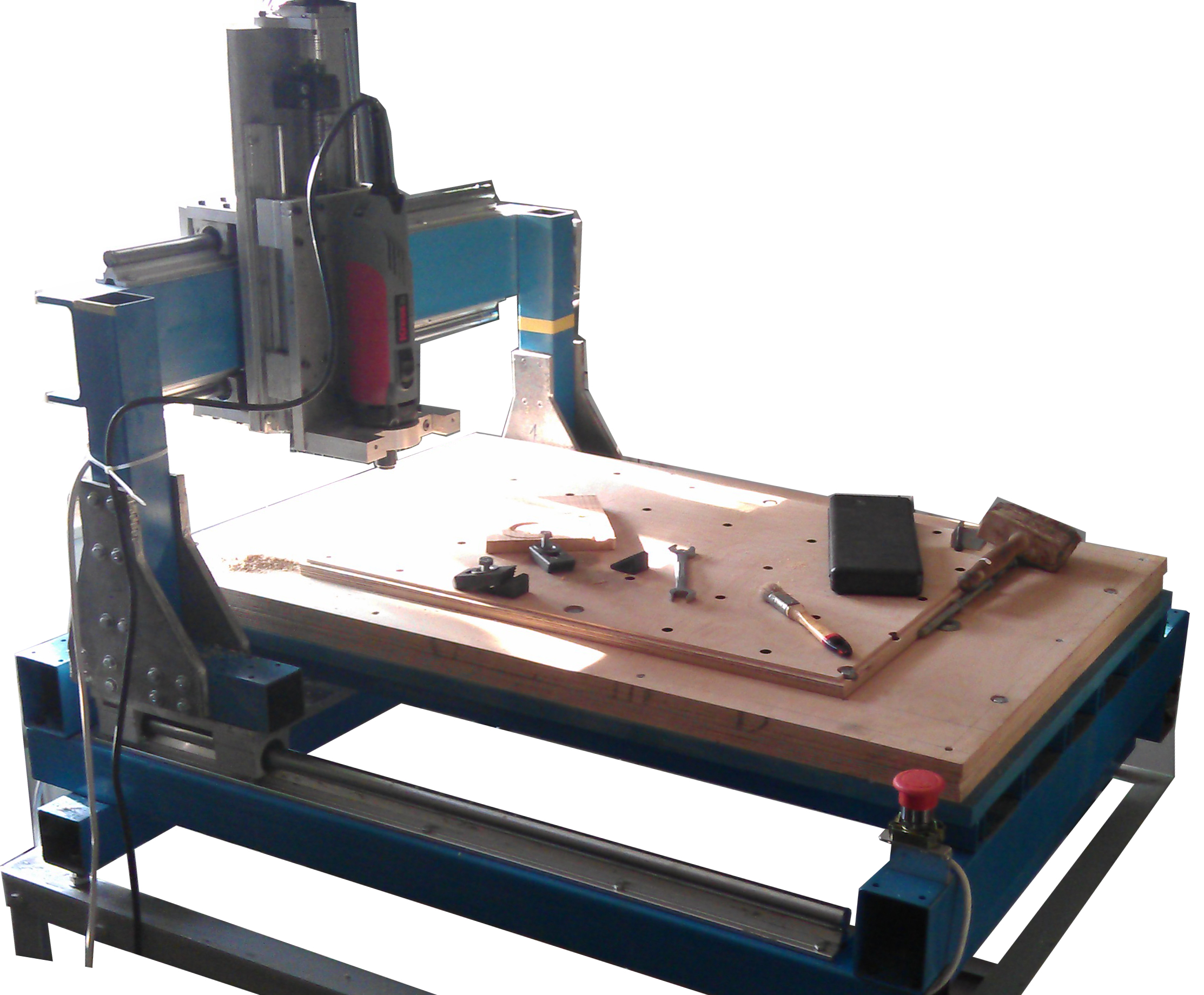

Станок собственно вот такой, изначально не предназначался для ювелирки, есть планы собрать поменьше для работ по воску, а этот в основном для цвет мета
По всем осьям стоят ШВП, по Х их два.
Удачи


Изменено: dedal_78 - 22.10.2014 00:09:41
Пользователь
Регистрация: 24.11.2011

Сообщений: 1940
В друзьях у: 8
Голосов: 154 / 31
:no: жужит Кресс аццки...слышал...дрель однака...)
Пользователь
Регистрация: 02.12.2012

Сообщений: 84
В друзьях у: 1
Голосов: 4 / 0

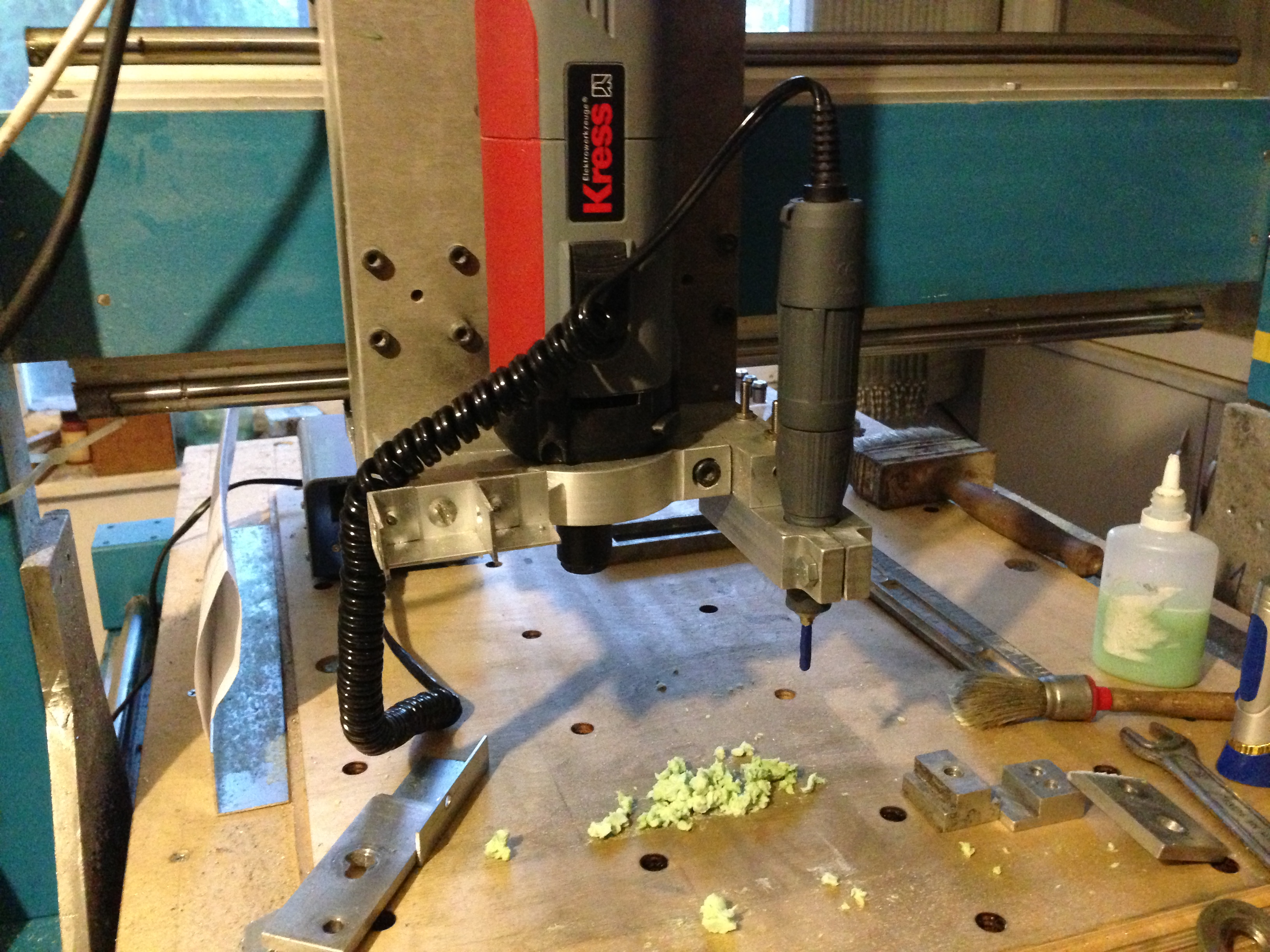

Black Diamond,
да жужжит, поэтому я марафончик поставил для воска, и шума нет (шума от станка больше) и гораздо точнее, на крессе радиальное биение до 2 соток, но метал грызет уверенно
Пользователь
Регистрация: 06.02.2009
Откуда: Одесса

Сообщений: 815
В друзьях у: 3
Голосов: 182 / 11
Очередная интересная работа. Я выполнял только фрезеровку.
Пользователь
Регистрация: 20.03.2011
Откуда: крым

Сообщений: 2467
В друзьях у: 9
Голосов: 160 / 6
Dmitry,
Медведь хорош!!! а резался он  как Вы его крутили для обработки всех сторон.
Изменено: николай73 - 26.06.2013 09:12:38
Пользователь
Регистрация: 06.02.2009
Откуда: Одесса

Сообщений: 815
В друзьях у: 3
Голосов: 182 / 11
Удалось по крутить только по одной оси. Остались очень маленькие тени. Нет флип флопа :(
Пользователь
Регистрация: 06.02.2009
Откуда: Одесса

Сообщений: 815
В друзьях у: 3
Голосов: 182 / 11
Фрезеровка по модели заказчика
Изменено: Dmitry - 29.06.2013 16:52:06
Пользователь
Регистрация: 06.02.2009
Откуда: Одесса

Сообщений: 815
В друзьях у: 3
Голосов: 182 / 11
Мои труженики
Пользователь
Регистрация: 12.11.2010
Откуда: Харьков

Сообщений: 932
В друзьях у: 11
Голосов: 249 / 17
Ещё один Стриж на подходе?
Я про тот что справа.
Профессия изначально должна быть актом любви. И никак не браком по расчету.
