Приветствую всех.
Хотел поделиться историей, как мы с Олегом нашим Николаевичем делали фокус-блок для микроскопов Мейджи.
Несколько дней назад раздается звонок, телефон показывает, что звонит "Олег Olaf", ну там с Новым Годом, все  дела, и тут Олег рассказывает, что есть проблема: ученики отказываются гравировать за МБС-9, Мейджи им подавай, ну или там Цейсс с Лейкой. Лейки у Олега нет, но Мейджик найдется. Только фокус-блока для установки на штатив нет.
Ну я и говорю, что могу напечатать, только пока не отработал печать движущихся элементов и если только что-то монолитное.
На том и порешили, Олег на точиле сточил МБС до кремальеры, а я замоделил новую переднюю часть и поставил на печать. Не обошлось без косяков: забыл отверстие под микроскоп, пришлось бегать по знакомым, выпрашивать сверло на 84,2, стачивать у него 6й конус морзе болгаркой до 10 мм, чтобы в дрель зажать, а потом сверлить точно по центру площадки. Да еще и деньгами отвечать - сделал 60-70% скидки примерно.
Но, в целом ситуация разрешилась и теперь ученики будут придираться к чему-то другому. Ну это и понятно, виновато не отсутствие опыта, а инструмент.

Ладно, шутка это все. Просто захотели поделиться относительно бюджетным вариантом изготовления фокус-блока из  ненужных деталей и распечатки с 3Д принтера. У меня только одна фотка (тест правильности распечатки посадочных под гайки), но Олег сейчас придет и еще добавит.

Такой надо было делать

amigosan,
у нас все, как в СССР, самое мощное и тяжелое. Печаталось все со 100% заполнением, минимальная стенка 6 мм, а так 10-12. Можно привязать веревку и как кистень использовать. Можно люстру в качестве подсветки использовать - выдержит. А эти ажурные деталюшки - не наш метод.

Sd768,
Там толщина стенки 7.5 на 25 )) в этом ажуре

amigosan,
да, только длина раза в полтора больше и пазы под болтики есть. А мы проигрываем только спереди (6х25 до середины отверстия), а сзади там на 40 мм одни сплошные ребра жесткости.  Сейчас на фотках будет видно.

Под мейджи кстати гравировать не очень((мучаюсь сейчас....но за неимением другого, обхожусь этим)

Для Мейджи свет "зеленил". Пленку светофильтра вкладываю в цоколь бублика.
Но если заседание на долго то достаю Цейс.

А вот и я. Сейчас добавлю.

Вообще то фокус блок для Мейджика есть, но он стационарный, а мне нужен на стойку с консолью.
Идея родилась давно, да и фокус блок от девятки давно был подготовлен, а тут вдруг выясняется что у Андрея неограниченные технические возможности и огромные навыки в проектировании.

Ну как этим не воспользоваться? Тем более в мастерской есть баранки с маком и варёная сгущёнка.

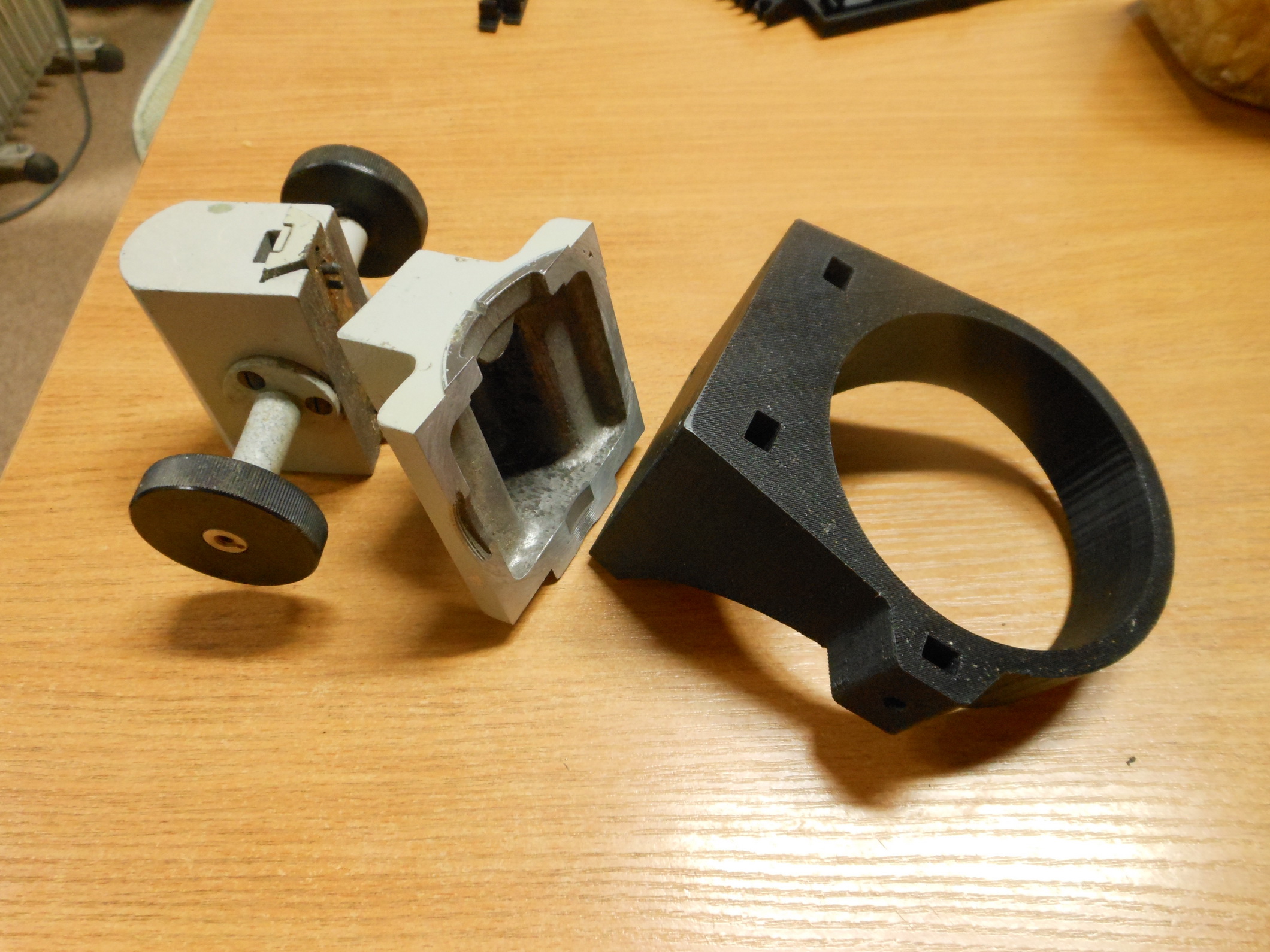

В общем, сидим, пьём чай, рассматриваем свежеотпечатанные штучки.

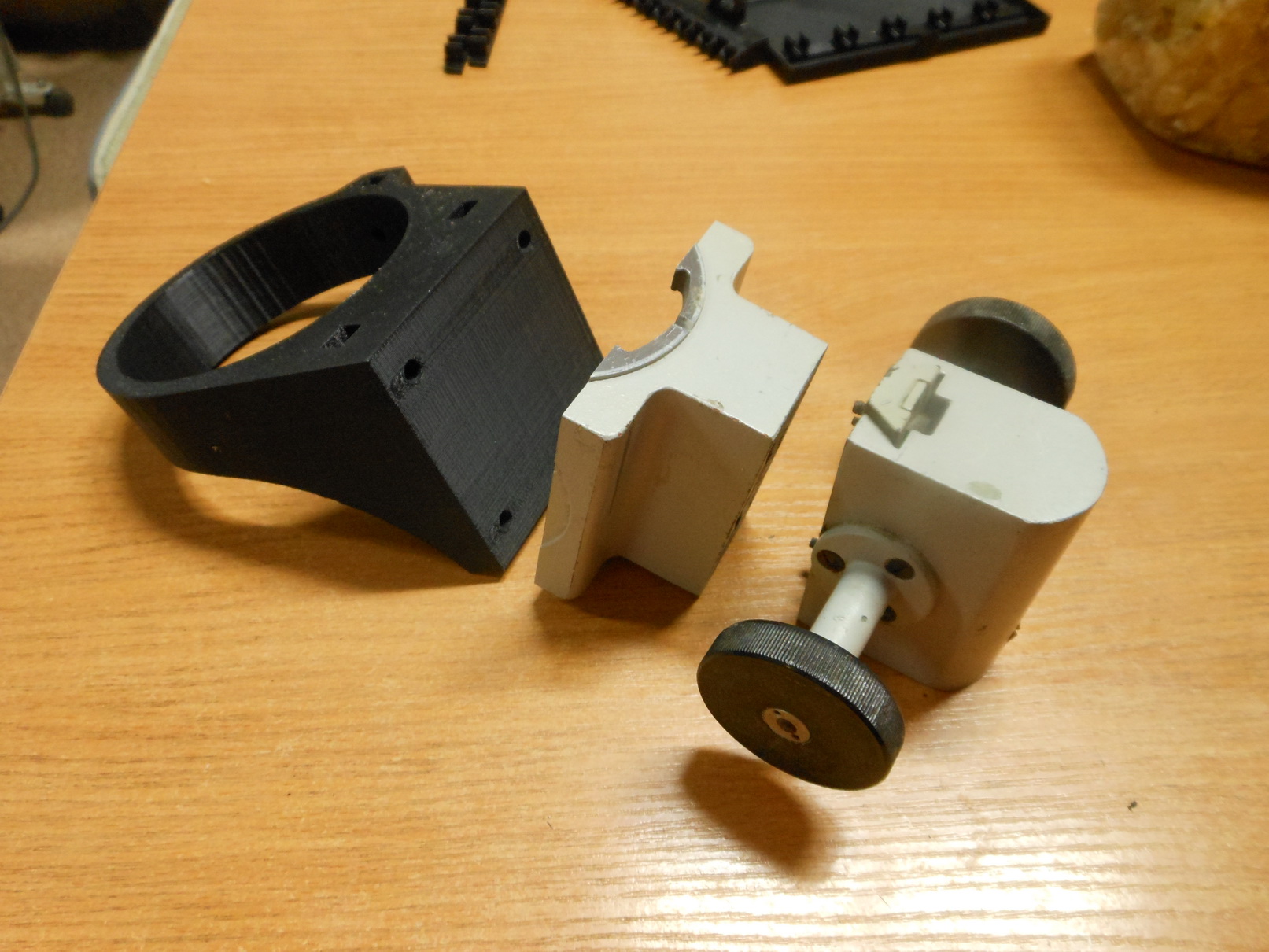

Прикидываем чего куда, и где засверливаться.

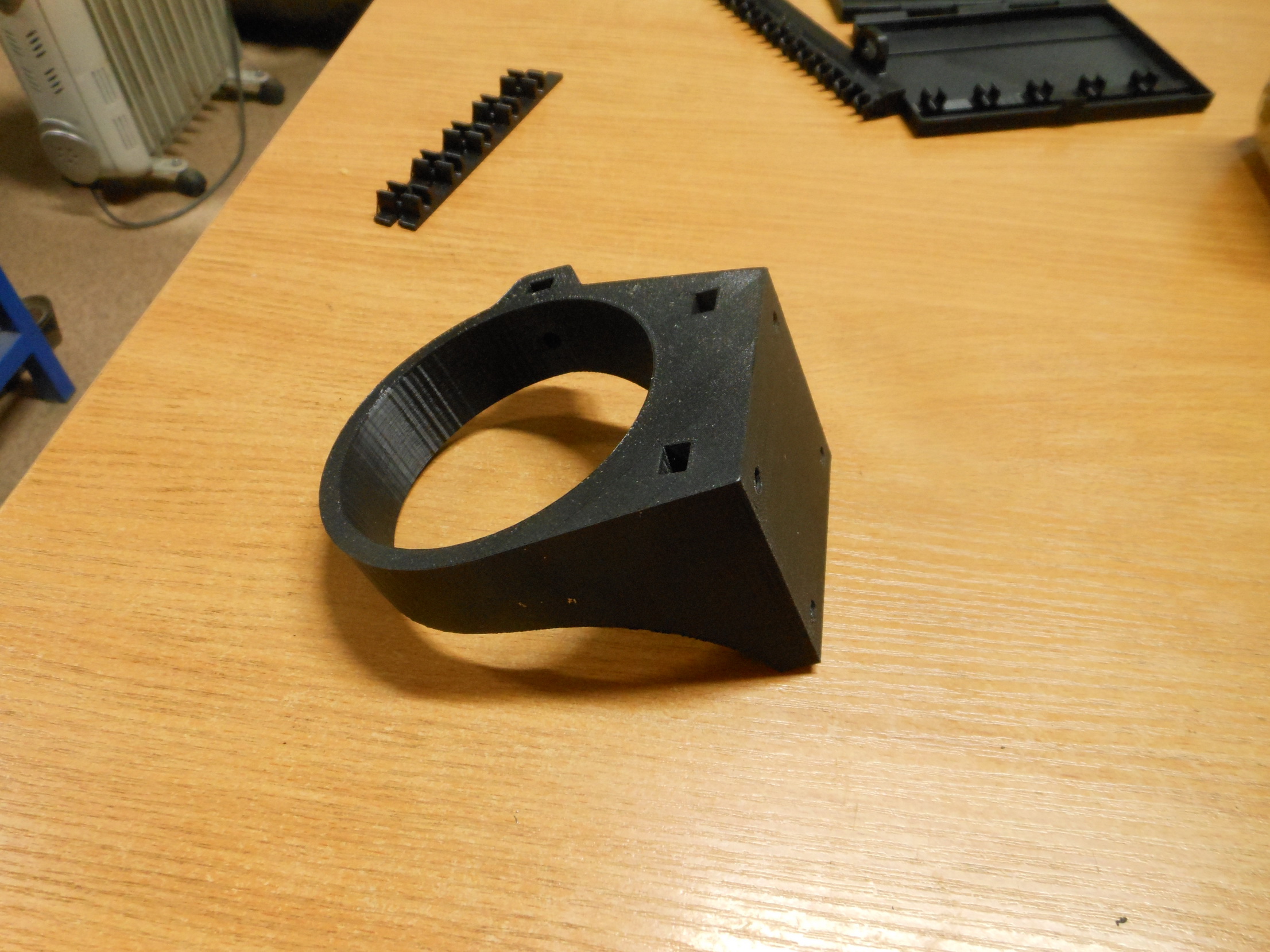

Андрей предусмотрел отверстия под закладные гайки



Всё. Чаю напились, начинаем основное развлечение, разметка, поиск свёрл, крепёжа и т.д.

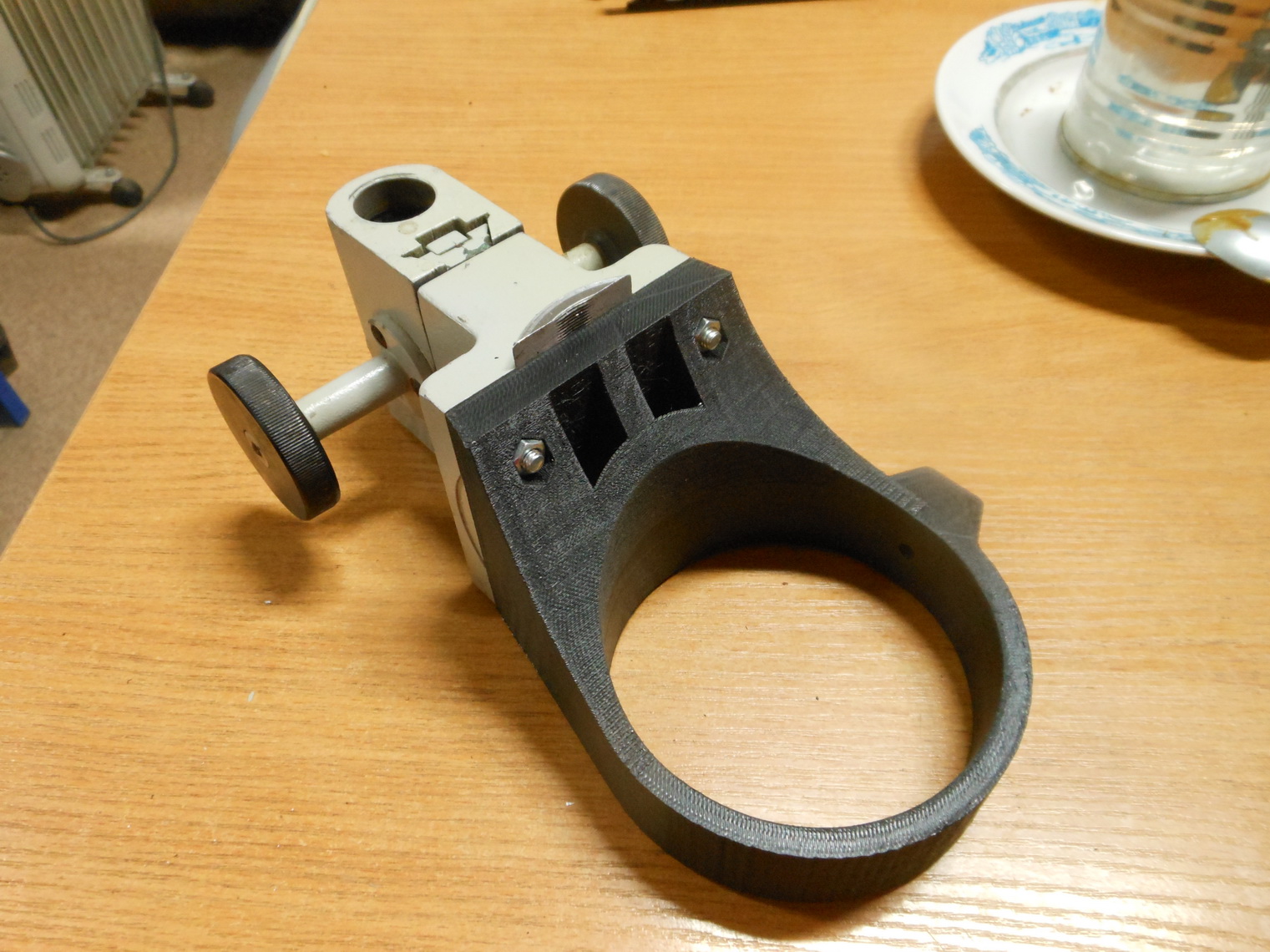

В общем процесс идёт. Собрали.

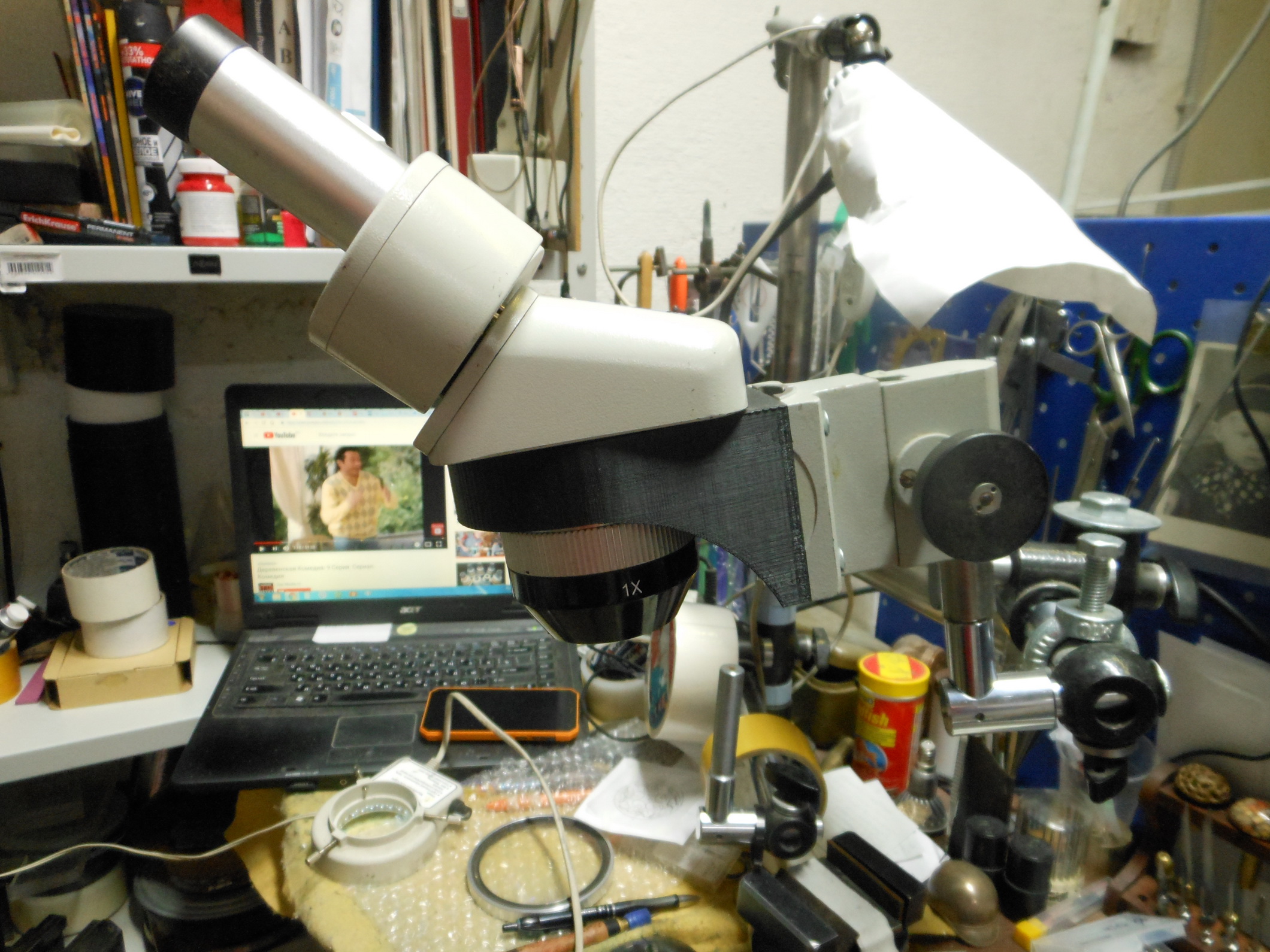

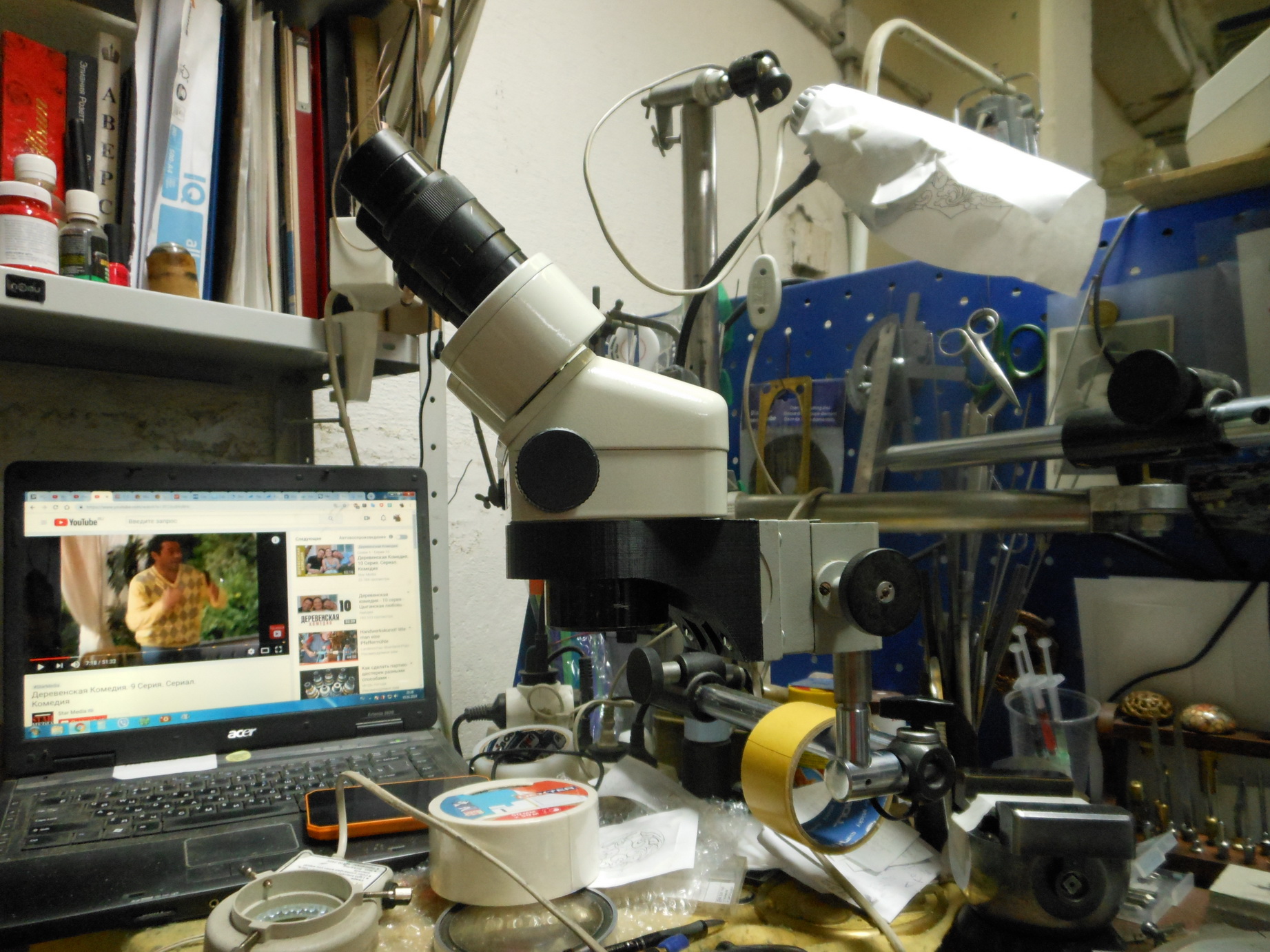

Причепили на стойку, воткнули маленький Мейджик, он полегче. Мало ли что.
Хм. Вроде нормально. Лично меня, даже цвет перестал смущать.

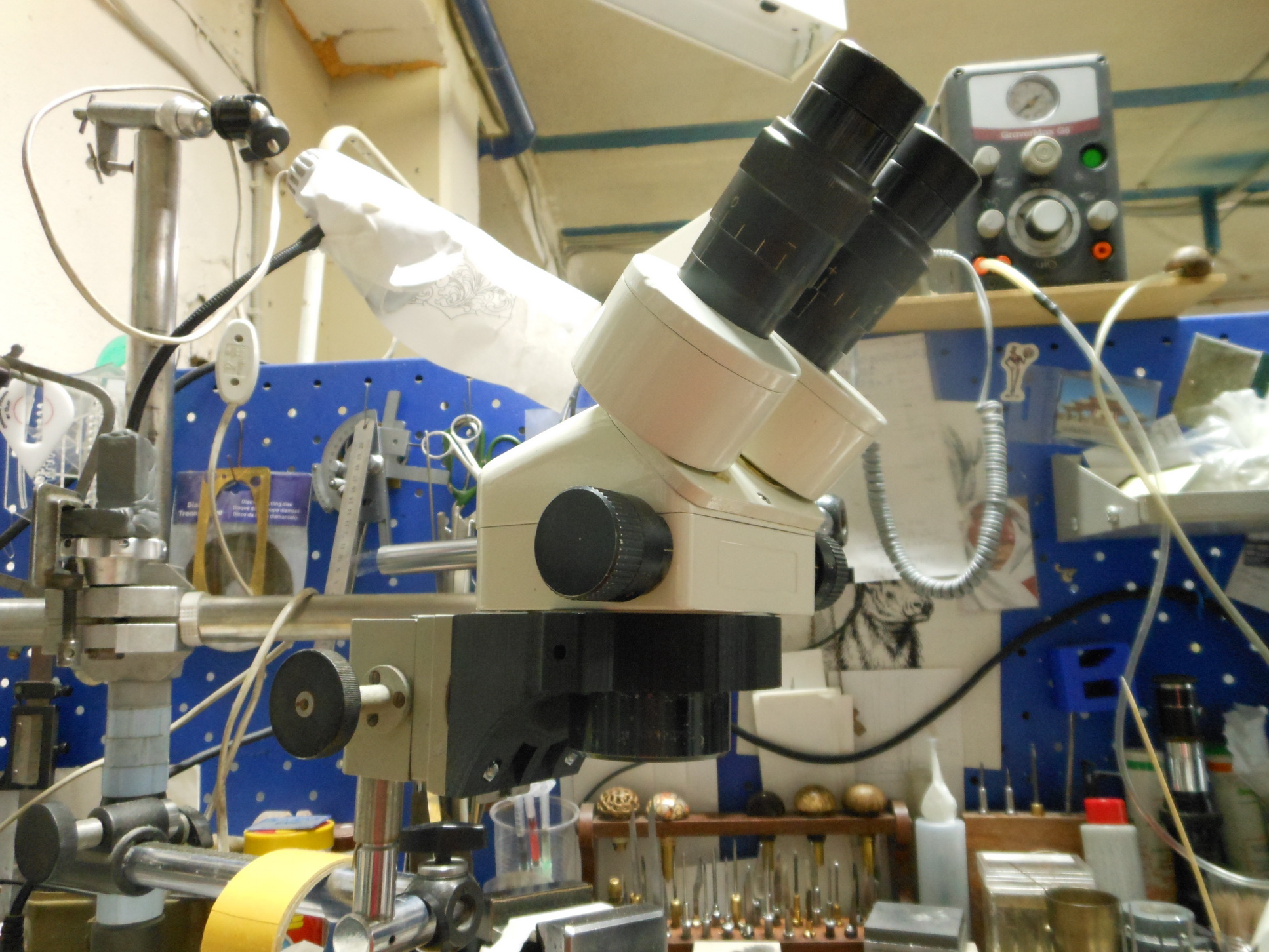

Воткнули большой. Ну да. Не плохо.




Да нет. Точно хорошо.

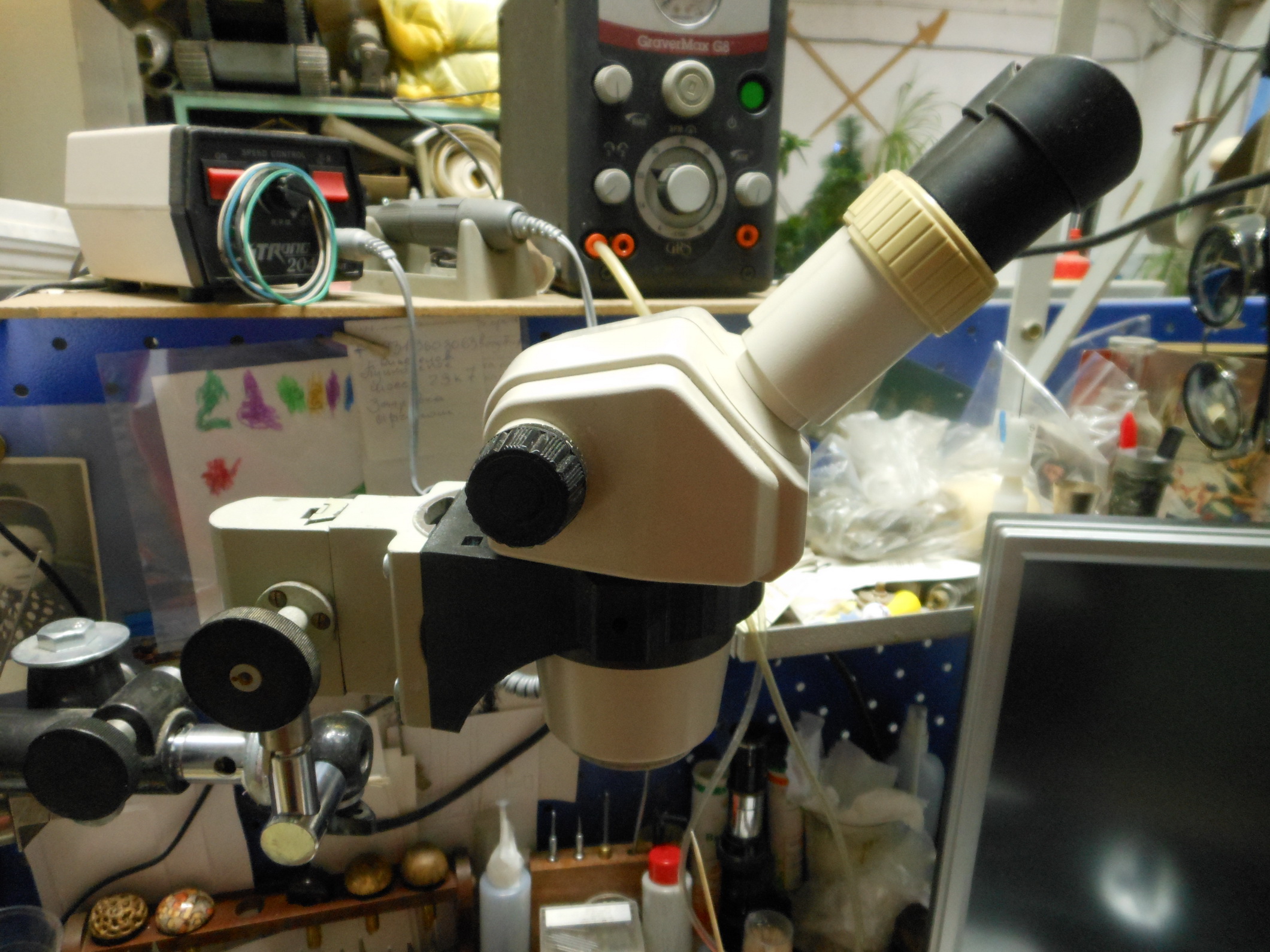

Никону тоже понравилось. У него правда свой домик есть, но и в этом ему неплохо



Короче, день прошёл не зря.
Не обошлось без малюсеньких косячков, кои обязательно должны быть на пилотном образце,

но это уже совсем другая история.
Андрей, спасибо за помощь.

Нормально так вышло.

Ух, как Андрей мчался в мастерскую, чтобы гайки примерить после распечатки. Одно неверное движение мышкой как при проектировании, так и при слайсинге, и ковыряй эти посадочные в такой здоровой болванке, которая больше 9 часов печаталась.

Так всегда пожалуйста.

Sd768,
Пожалуйста не булькает ))

Какое оригинальное построение фразы. Даже не знаю, что сказать, я отметил сгущенкой с домашней косичкой.

Андрей, а поясни что значит печаталась? Что за принтер и какой материал?

Sd768,
А то))  это вам не в тапочках за хлебом)

alex xxx,
да, печаталась. Только не на ювелирном принтере, который смолой печатает, а на том, который пруток пластика плавит. Относительно недавно я понял, что в мастерской нужны определенные приспособы, часть начертил, посмотрел и понял, что если пойду в контору, где мне раньше печатали, то придется выложить около 50 тыс. А если ошибся (например с посадочными, как писал выше), то еще + 50 тыс, а если сплывут еще косяки, которые сразу не обнаружились или придет мысль поменять какой узел? Поэтому решил купить принтер и печатать сам.
Данная деталь печаталась PLA-пластиком. В литье уже есть тема о том, как он выжигается, так что, если Олегу надоест, сможет заформовать и перелить в серебре, главное, чтобы штатив после такого не обломился.

Напечатай штатив, я его из чугундия отолью.

Olaf,
Олег Николаевич, доброго дня!
На фото маленький мейджи это EMT версия?

Ох расповадил Олег своих учеников.

NoelKan,
Доброго дня.
EMF
