Развернуть ⇓

А мне понравилась.

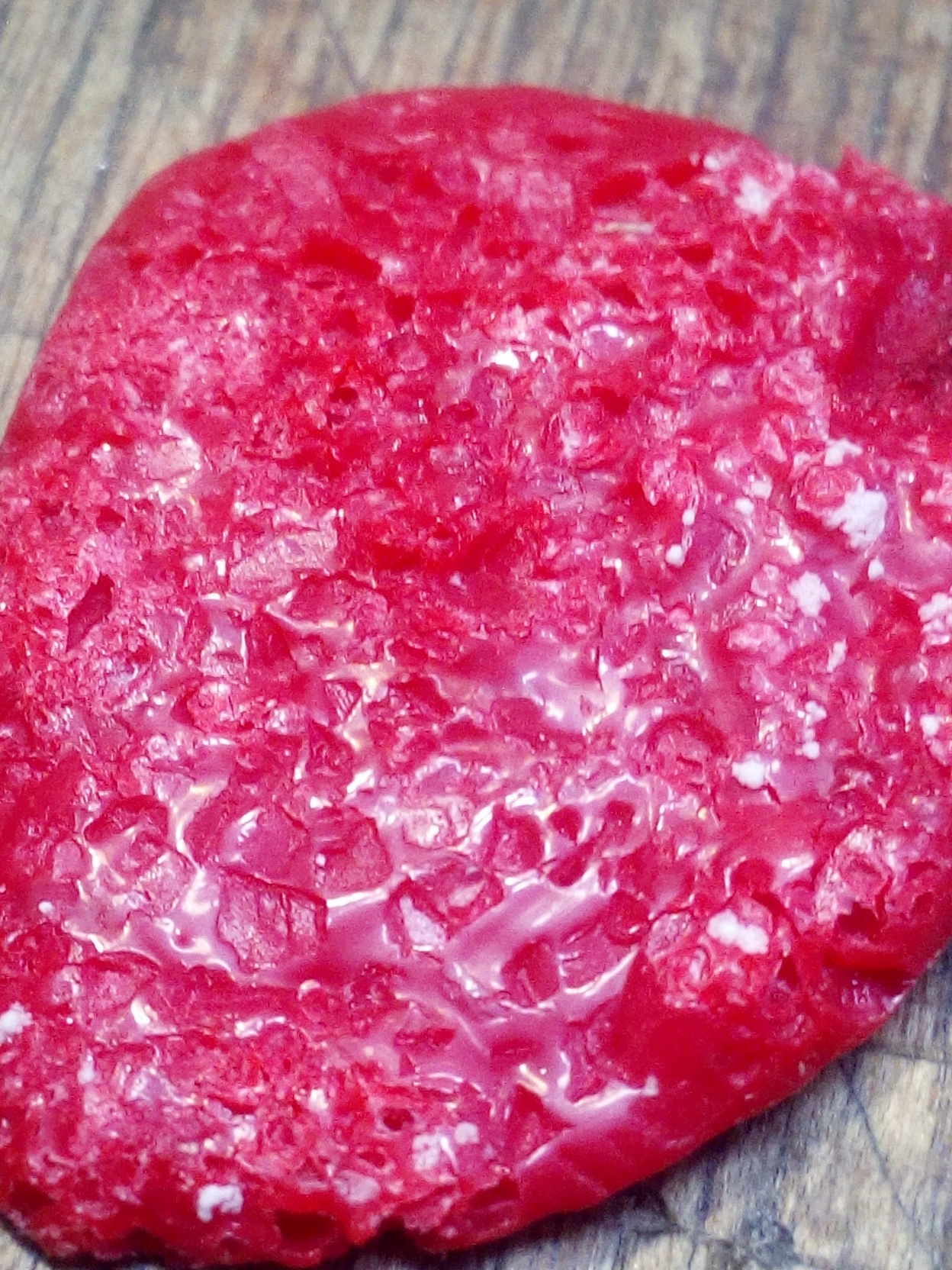

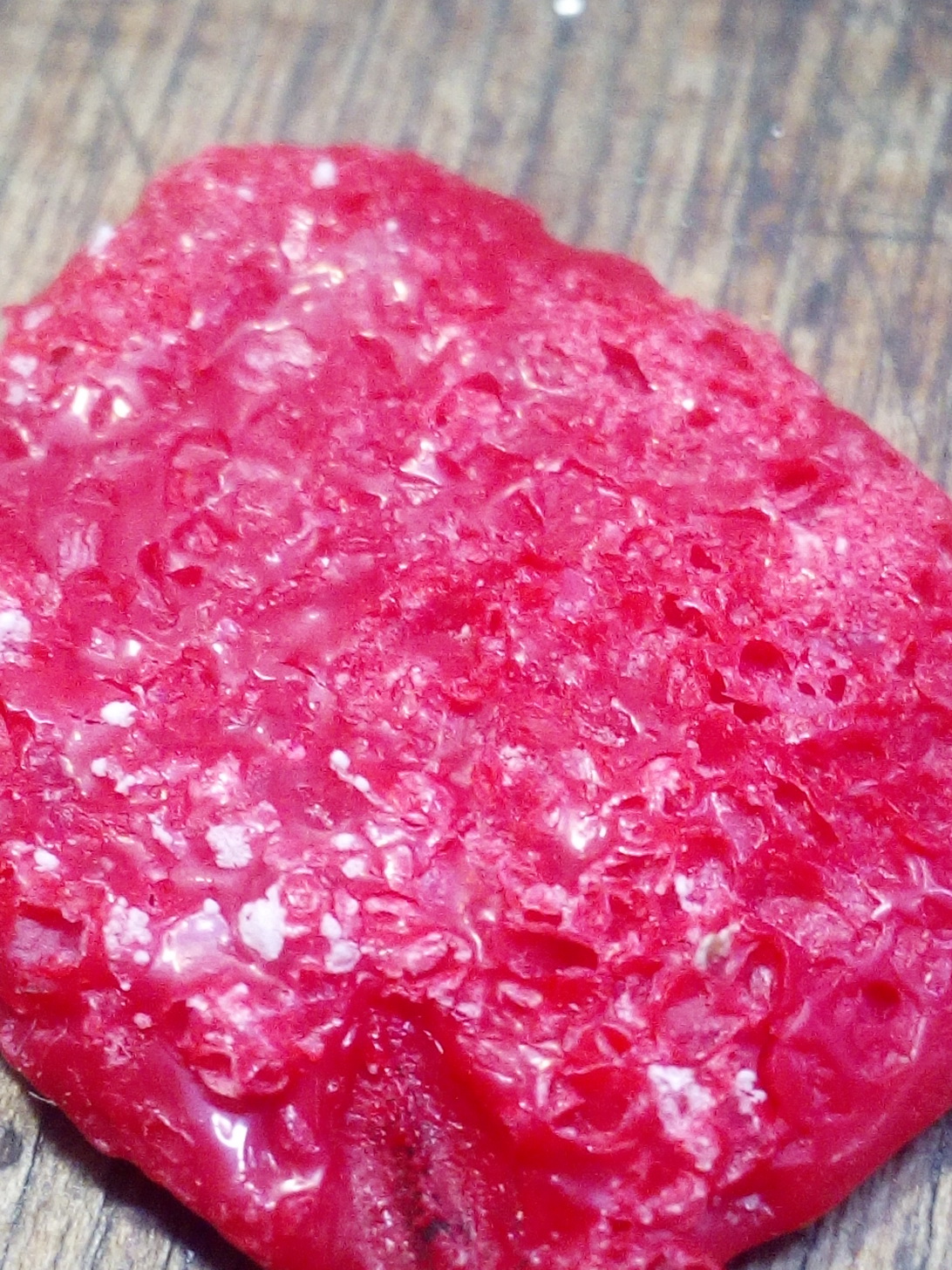

Вот тоже вдавил соль, кусочек воска минут 5 полежал над обогревателем.

Видимо для того что бы что то сделать, надо уметь это делать.
К тому же я как то упоминал о наклонностях ювелиров

http://www.jportal.ru/forum/forum44/topic23085/message406636/





И чем ты его из воска будешь выковыривать? Или заформуешь вместе с ним?



А напильники?

    А мне вообще, подобные цацки не нравятся....
Вот так и живём. Каждому своё нравится.

Я так понял, что  мало кто что понял

Азотка принципиально, если медь.  Можно магний использовать или цинк... вообще за пять сек исчезают.

Коротко, извиняюсь фактуру не выбирал, лупил чем было, медь тонкий лист 0.6 лучше 1 мм... фактурнее нафактурить можно.

Итак разметили, избили...


Отрезали, лучше ровнее конечно



Учитывайте только что это зеркало рельефа будущего.



Там где шов, можно тоже избить чеканом, чтобы его видно не было.





Синий феррис , его не жалко, и он самый мягкий .





Вообще заливать по правилам, форму прогреть, чтобы к металлу все жестко прилипло, и не было пузырей.
Но у меня стыл кофе, и вообще я не знаю нафига я этим занялся... короче я плюхнул в холодную форму, быстрее остыло чтобы






Простецкую форму с неглубоким рельефом можно отодрать, воск к центру малость усаживается, но это не правильно, формы могут быть и бухтированые,  и фактура хитрожопая...
Лучше продолжать по рецепту.





Можно вручную, но так быстрее...









Внутри согласно задумке, или фаски, или выборку... кому че надо.





Дальше самое простое...
Пока все в банке киснет, это примерно 15 минут, допиваем остывший кофе , лупим в инстаграм или кто куда ))




Кто очкует кислоты оставщейся, тому сода в помощь





Результат тут самый простецкий, но никакими чеканами вы подобное не выколотите, за пять минут
для 18 размера ну примерно с 15 мм колотить придется начинать, еще выгнет по полной программме, придется покорячится нехило
А тут можно малость и по готовому кольцу мелкими чеканами пройтись, углубить фактуру так сказать..









На внутреннюю поверхность кольца можно любого "Г" налепить, водо-кислоторастворимого , главное чтобы температуру плавления воска выдерживал..
Дальше от фантазии, и потребностей.

Можно делать такую обалденную фактуру на кольцах и кулонах, и внутри и снаружи у вас фантазии пока не хватит чтобы представить.
Сколько я таких колец налил в свое время... жуть ))) лет 20 назад, когда был "маленький"

Но можно проще и моднее зато примерно в десять раз дороже это - "металлическая глина"


ПСы.
На это вот все ушло минут 20.. ( было бы быстрее если бы чем лупить по металлу было под рукой, а не рыскать по ящикам)

Время в кислоте не считаю

Никита,
 Хоть и не нравятся, но приёмчик запомню. Зачётный.
Прямо сразу мыслей куча, куда это можно применить.

ремесленник,
Это булевые операции , реал3D )))

   Чё сказал.....

ремесленник,
А ты разве не поддался местному массовому психозу изучения 3D ?
Майку слышал у вас тут продвигают для ювелиров
Ну "булить" они там вычитают один объект из другого...  а когда не получается все в Мэджике "лечат"... и матерятся
С азоткой проще

Поддался-поддался. Даже послушал два вербинара. Понял, что до вербинаров мне ещё как до Китая раком.
Пока начал читать "Самоучитель работы на компьютере" А. Левина. Чтобы хотя-бы узнать, что означают эти разноцветные картинки на мониторе, и зачем у мышки правая кнопка.

Никита,
Тихо, скомно , молчу.
За .... я даже не могу адекватно ответить...
Ок. Хорошо. И я просто молчу.
Пока.олег.
Адекватно. Даже более.

Я не понял, зачем медную матрицу растворять. К модельному воску не придирает, замков поднутрений нету. Почему ее просто не разогнуть, чтобы освободить подусевшую восковку из неплотных объятий. А восковой облой по непаяному шву сам обломится. Ну, зашмурыгать слегка по месту... И все, вроде бы...

В катализаторе авто 2 таких цилиндра, их пилить ножовкой по металлу, будут халявные вставки в леткал
Новичку в тему    на разборке можно не дорого найти

Сергей Вальтман,
Спасибо! буду искать! где то на форуме уже советовали катализатор, но фото не было.

Тоже подумал, что медяху можно было бы в оправку вставить без всякой пайки и кислоты, но, видимо, это универсальная технология под разные формы.

Сергей Вальтман,
Так-то они хорошие. но при попадании на них буры -они начинают проплавляться (то есть ямки появляются - как-бы текут).

николай73,
А какой огнеупор стоек к буре? Из доступных.

Да, тут можно было сковырнуть медь с воска, но с обоймой из меди сподручнее ковырять внутри кольца, не боясь давить на восковку, и потом это же.. фиг знает что за стиль, типа кольца антистресс,  бухтированные с торцов, а в центре тонкие колечки болтанки... такой профиль не скрутить с восковки.


Возникли вопросы в личке, отвечаю тут... Под камни квадратные в мужские кольца и кулоны и так далее... в общем касты можно делать круче чем на растишках, с гладкими стенками, и даже легко с обратным уголом, "ласточкин хвост" ( под надежную вклейку )

Собственно лучше показать чем рассказать. ( хотя я десять лет назад тут уже это описывал )
Медь на глубину более 1 мм будет долго киснуть, тут лучше всего магний.
Пилится, точится, сверлится... как зеленый феррис ( ну почти ))  выточить контур квадратной вставки ( треугольной, овальной.. да хоть звезды .. вообще не проблема.
Ну далее процесс описывать не буду, кто с воском модельным работал, знает как с ним поступать, только вот почему то вы кислот боитесь, потому что в книгах по моделированию нет этого приема что ли ?

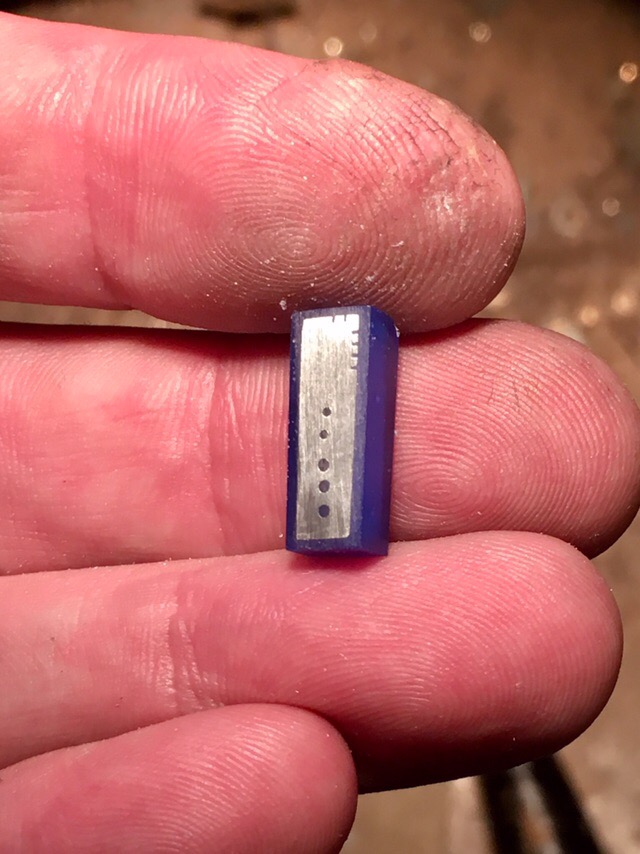

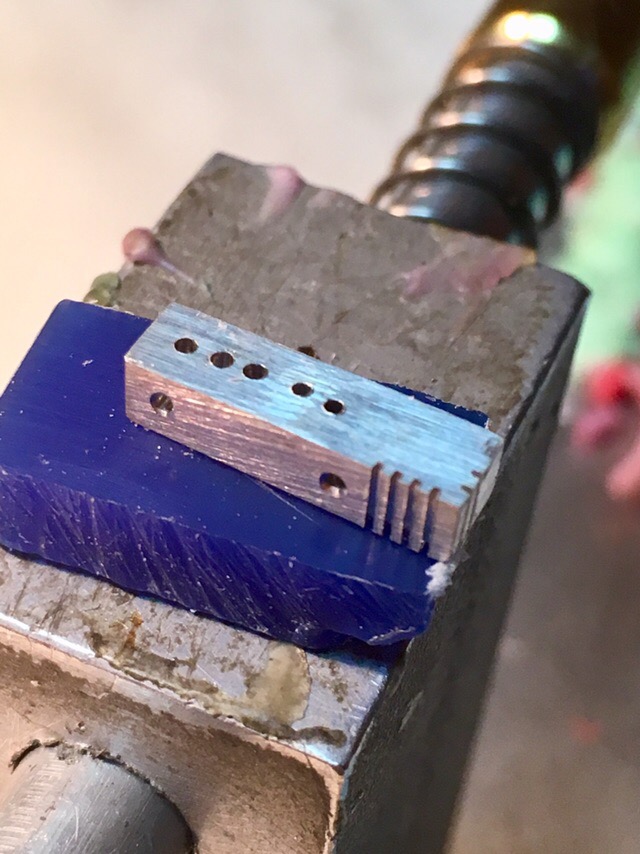

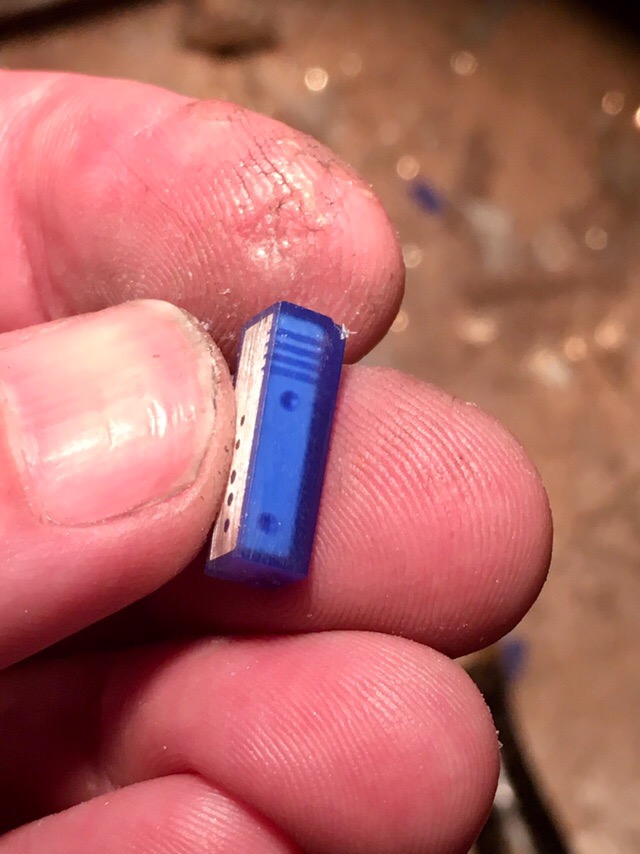

Выпилил опять же от балды просто брусок, напилил лобзиком проточек, засверлил, и бором текстуру нанес шершавую с одной стороны, и просто термошпателем вплавил в воск.












Тонкие стенки восковки малость деформируются, если не дать воску после плавки малость остыть... я точил теплую восковку, там видимо какие-то напряжения внутри остаться должны, и стенки боковые внутрь да десятку точно сведет.

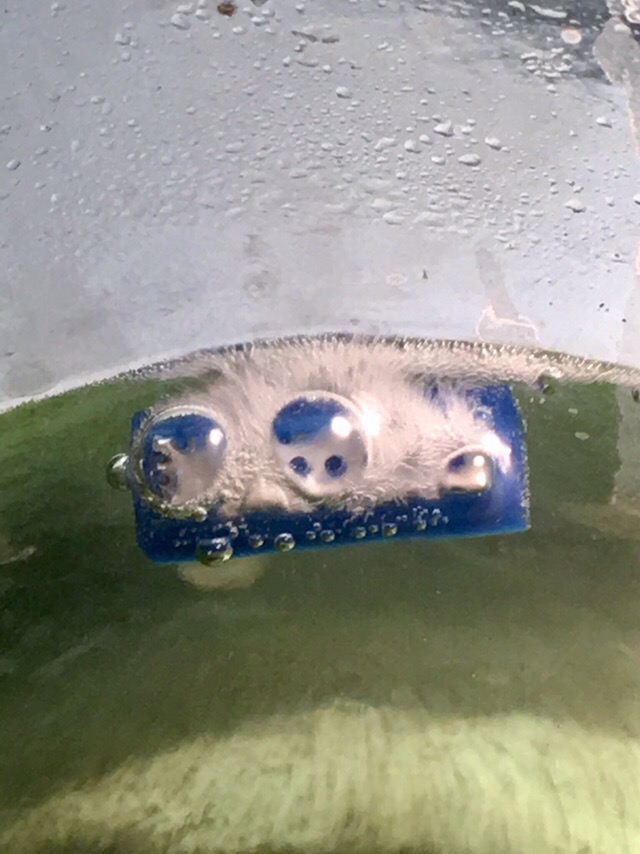

Толщина и ширина бруска 6 мм, засекаем время и бросаем в солянку, чем свежее тем лучще, и похолоднее

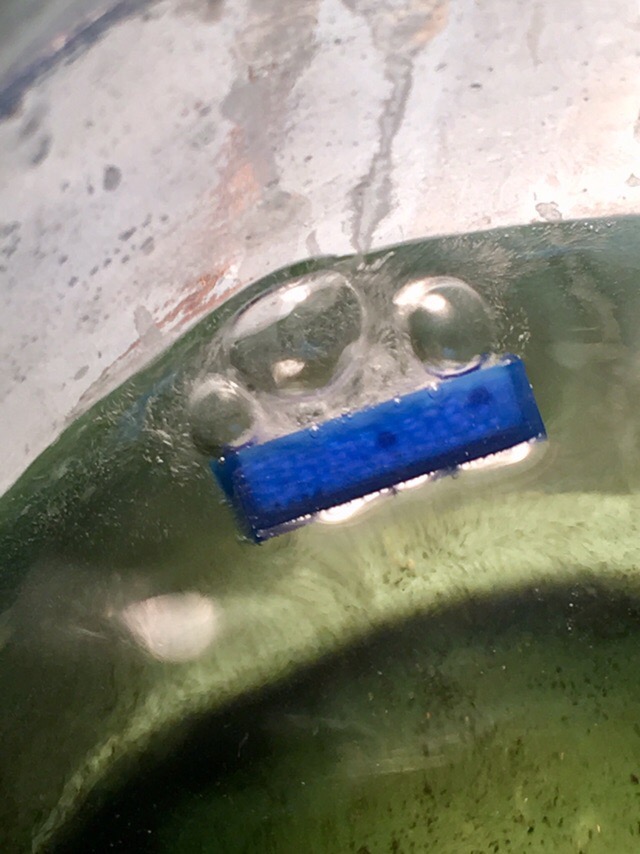

Минут десять, если будет магнитная мешалка, будет круче, когда в углах остается металл, там пузырьки не отрываются, и замедляют процесс травления, еще на пять минут .



Ну я не стал ждать естественно ( хотя они быстро отвалились потом)

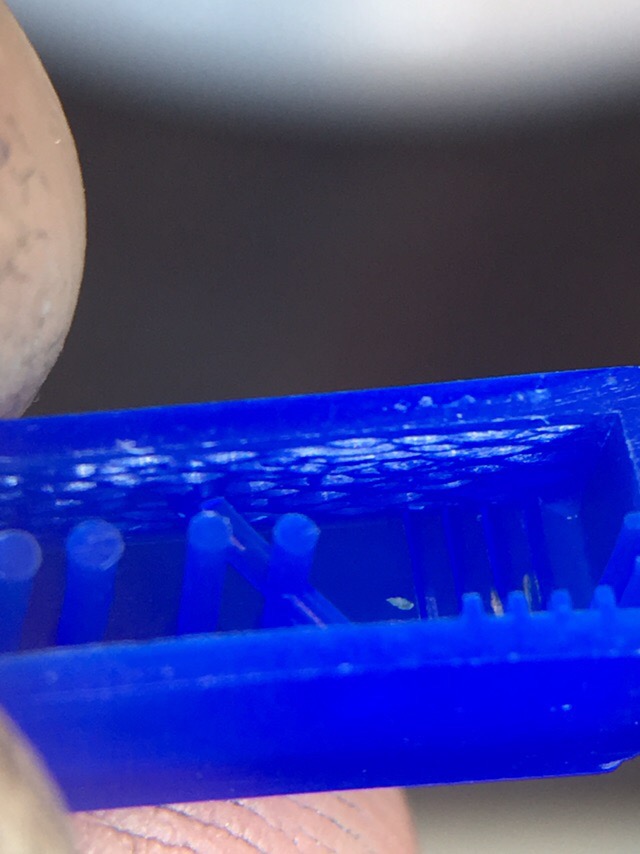

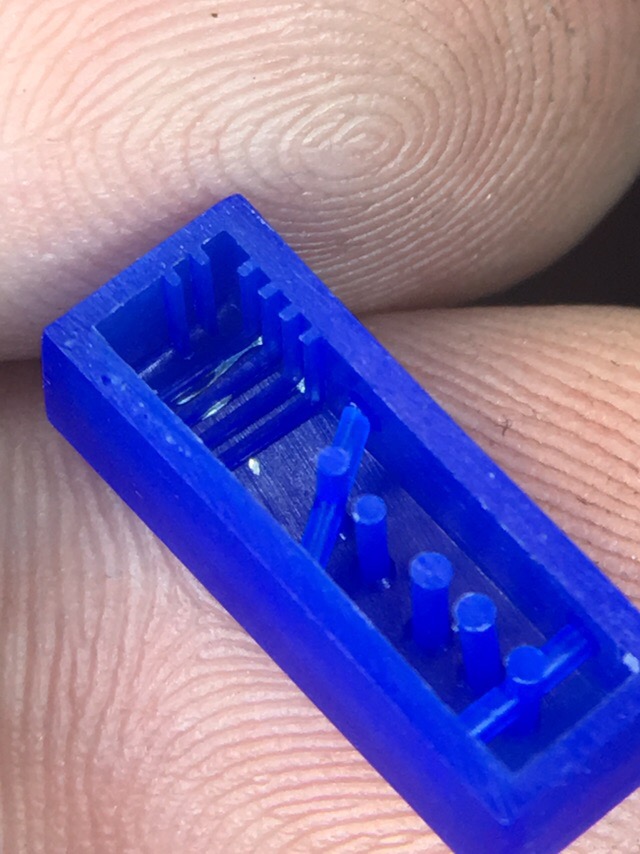

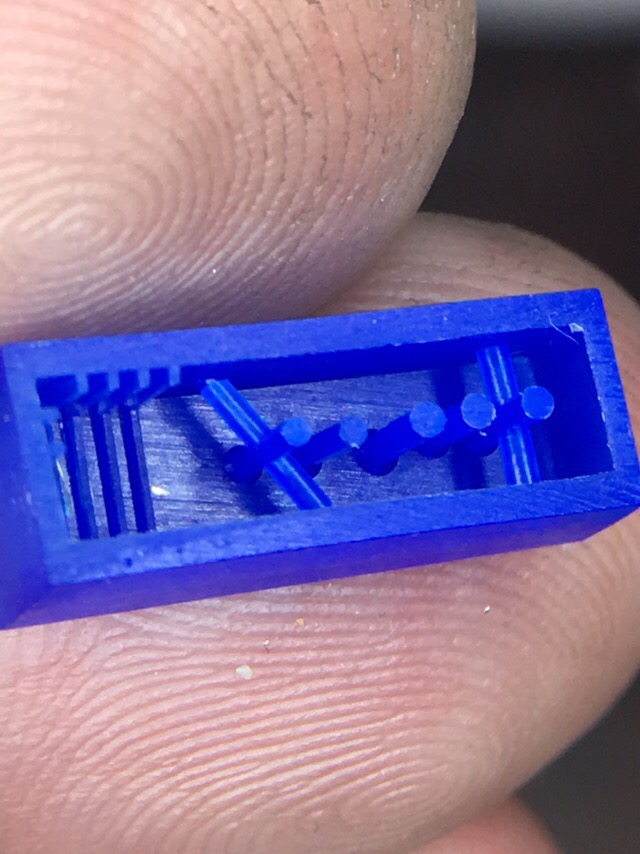

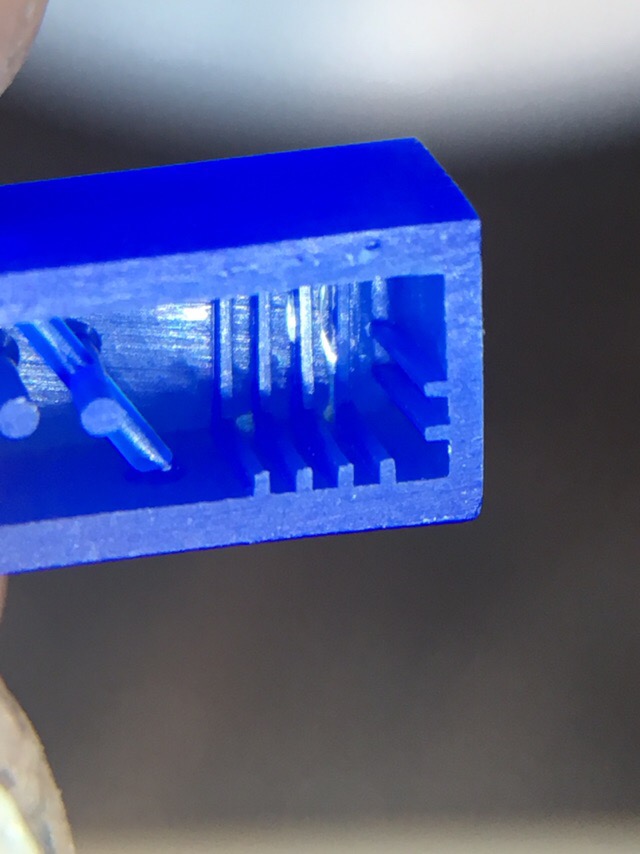

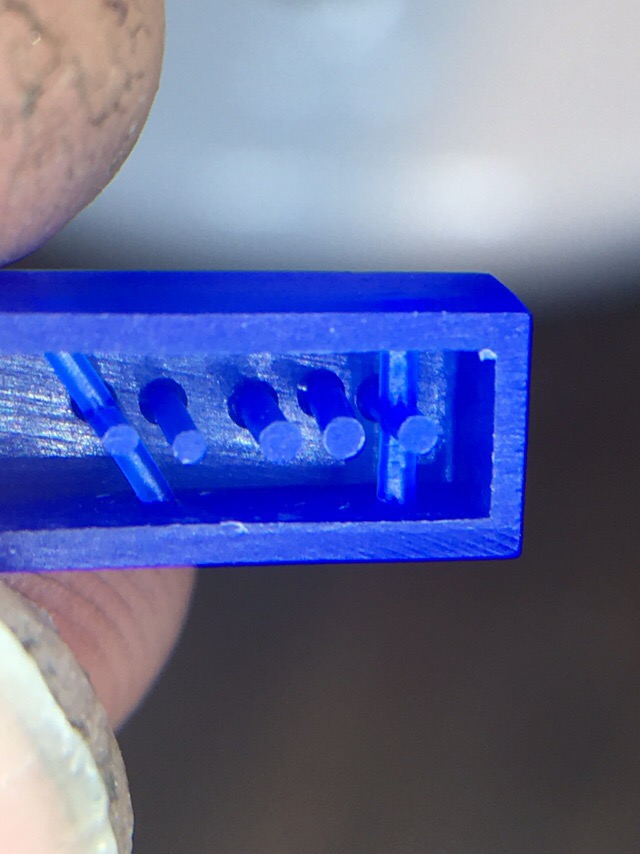

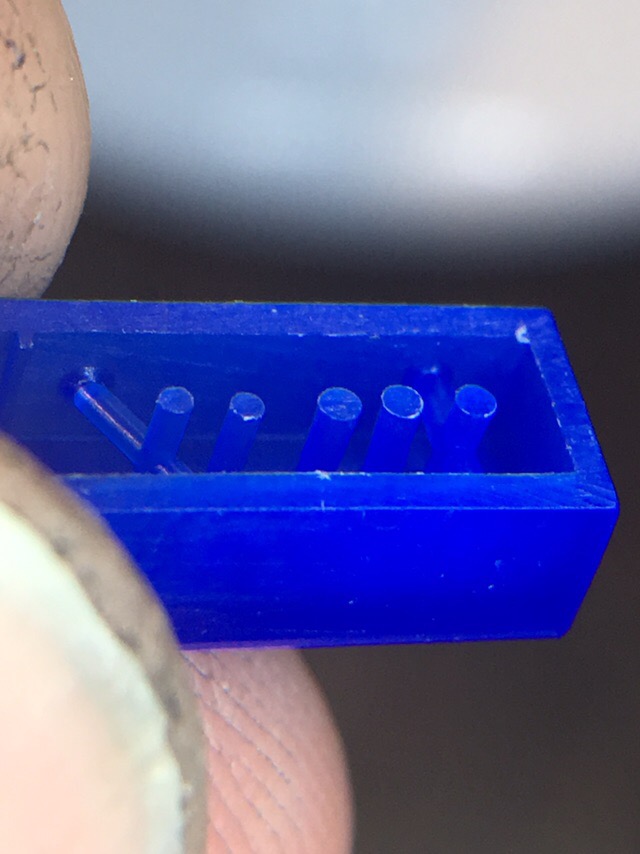

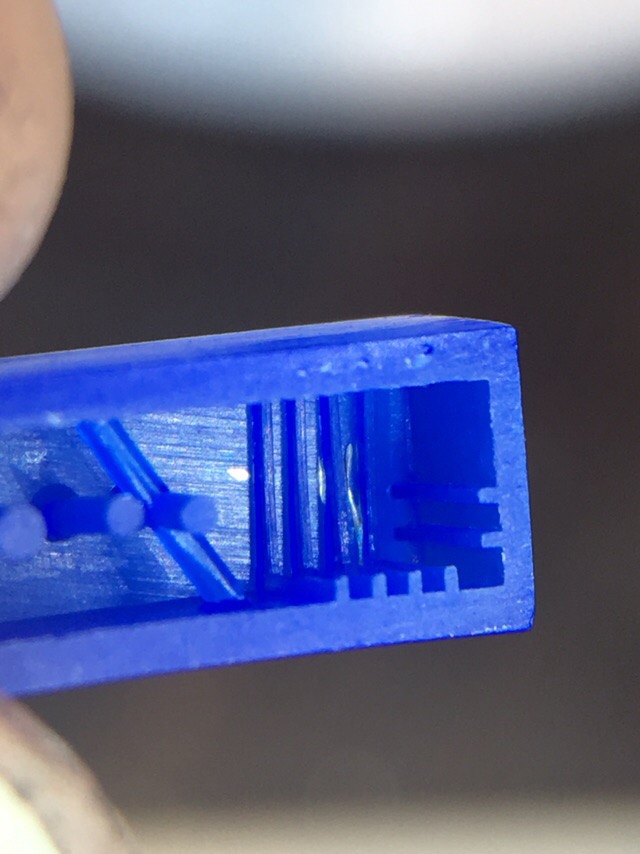

Собственно никакие сколько хочешь осевые станки не сделают такое, если металл будет полированный, то и растишки сделают подобное но с текстурой слоеной.
Это конечно не для всех технология, но есть такие моменты, когда очень незаменимо и быстро.










Собственно как наводка для дальнейших идей.

Вот в таком стиле кольцо... у меня будет готовая восковка- готовая к отливке через 2-2.5 часа с начала работы Тут очень просто, токарка обычная, да штихелем борозды хаотично наковырять.

Сделать такое в Майе ( модный нынче психоз местный) да потом как-то вырастить... нужно спросить у "учителя"    сколько времени займет...  обычно проще отмазаться от заказа или идей, чем воплотить современными 3D средствами.

Ну можно лазером проволочки сваривать, но это геморой тот еще, я пробовал уже.





Ну на такое... 3.5-4.5 часа... ( без разделки под мелкие камушки) Тут сложнее, тут с металлической болванкой зависнуть на лишний час можно )) Хотя у меня и фрезерный станок и токарный под рукой, на черно ободрать можно быстро, чтобы такую толщину лобзиком не пилить.





Ну как-то так

Надеюсь ответил всем больше никаких фото-отчетов, я и так тут "лишнего" сболтнул )))

Есть ощущение, что там не только с внешней и внутренней сторон сетка, там и внутри что-то есть. Иначе будет проминаться легко, от любого нажатия.

все бура проедает, Николаевич верно сказал...даже вставки в кольцах........
но чем эта плитка удобна.. на ней паять  можно и проволочки расположить в определенном порядке.....
и под эмалирование воткнул с нихрома 3-4 усика и на них с контрой сразу и нагрел... или неудобные детали..ямку выточил какую надо (квадратик на фото) под маленькую деталь и обжигай , чтоб эмаль не стекла

носибельность такого колечка сомнительная... скомкается сетка быстро........
