Howk,
это пром светильник, со всеми вытекающими...читали описание на сайте?
Цветовая температура 5000-6000 К (иссиня белый, вернее как колхозный ксенон - почти синий)
Коэф цветопередачи - в р-не 75
А вместо дискретных маломощных светодиодов стоит две матрицы-очень жестко будут долбить концентрированным потоком, да и рассеиватель в добавок прозрачный.

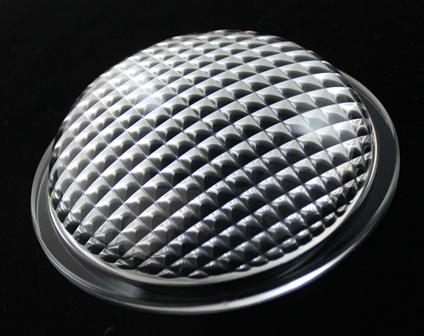

Матрицы если по уму, то вообще нужно ставить под такую вот текстурированную линзу, для снижения слепимости и бликов:


Так что светильник может хорош, для определенных целей освещения на складах и промышленных цехах, но только не очень пыльных - иначе эти боковые ребристые лопухи грязью очень быстро забьются,  и охлаждать матрицу не смогут.Цена наверное розничная указанна, но и она борзоватая за 7000 люмен)))

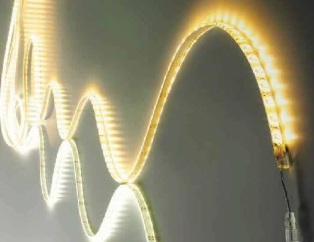

Ну по пандоре - просто наткнулся на нечто более менее не кустарное, поэтому и заинтересовало, сам конструктив, что-ли. Меня в диодах и в лентах смущает этот практически открытый люминофор, который там защищен типа слоем силикона. Все же я как-то пользуюсь фонариками на велосипеде и так с собой таскаю трастфайер тр 801, а там диоды поинтереснее, типа кристалл защищен, но это правда 3-5вт.

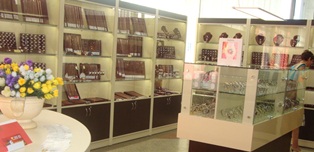

Дальше что интересно, в той точке в торговом центре поменяли-таки т6 на линейки, теперь там в линейках чередуется один теплый один холодный. Линейки закреплены на алюминиевых уголках заклепками, линейки могут поворачиваться, типа как на первой фотографии, туда-сюда, только в магазине этот кронштейн из оргстекла и к стеклу витрины приклеен. Провода - акустическая (люминиевая) бескислородка внешне где-то 0.5-1, скорее 0.5. Светит тоже вполне пристойно, вау эффект прада поменьше. Хз, может потребление не понравилось или чего поменяли.

Потолок интересен, там такая конструкция типа этажерки из скорее всего дсп в горизонтальном положении, на тросиках к потолку торгового центра (металлический ангар), в ячейках через одну светодиодные прожектора на тир линзах, типа тех что бигборды подсвечивают, диоды там кул вайт, те сварка, но это общее освещение и барной стойки за которой продавцы в том числе.

Со стороны витрины подсвечены желтоватым светом, а помещение типа как от лдс, такое впечатление. Впрочем, есть другие точки с ювелирной тематикой, там есть и по другому сделано, типа того что витрины подсвечиваются точечными диодами с тир линзами из подвесных всетильников - такая труба квадратная, в которую линзы впрессованы, типа как у изобретателя - это светит хуже, да еще и кул вайт.

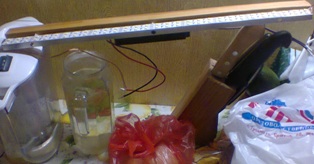

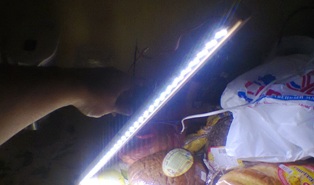

Собственно, фото не мои, просто как идея. Балуюсь с линейками, оно похоже получается, те 18вт линейка интенсивнее двух энергосберегаек или дух дельт на столе. Ну, скажем, переходить после линейки на энергосберегайки не вставляет совсем.

НО.

Свет даже теплой линейки глаза режет. У ламп дневного света из разряда нейтральных и теплых он типа "мягкий", глаза не напрягаются, включая линейку вроде и ярко, а "что-то не так". Ну, на границе света и тени от линейки фиден фиолетовый отлив - а вот белый цвет линейки не катит совсем - там один фиолетовый отлив, белый искажается в сторону фиолетового и на нервы действует. НО - ночью!

Днем разница совсем не очевидна. Белый и белый. Ночью все меняется, желтый воспринимается как белый. Думаю зафигачить себе линейку в люминиевый уголок и по бокам пару светодиодных прищепок повесить, это такие софиты со светодиодными лампочками. Еще думаю в туалете про экспериментировать.

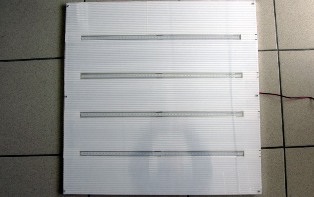

Ну и вот еще. Это, собственно, девайс изобретателя - лист поликарбоната красится из баллончика с одной стороны в белый (места под линейки закрываются скотчем, потом скотч сдирается), или заклеиваются оракалом белого цвета, это типа отражателя.

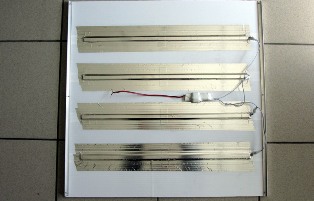

Дальше линейки на эти места фиксируются полосками скотчаи сверху заклеиваются алюминиевым скотчем в один или несколько слоев, это типа теплоотвод. Дальше линейки соединяются последовательно и через конденсаторный бп подключаются к сети. Типа, ток меньше, провода тоньше, проще и дешевле, но опаснее. Это типа замена армстронгу, "армстронг лайт" )))

- насколько оправдан теплоотвод из алюминиевого скотча
- насколько оправдан контакт диодов с поликарбонатом
- насколько оправдано конденсаторное питание
- насколько оправдан поликарбонат

Думаю нечто такое сунуть в туалет. Только вместо кондерного балласта драйвер. Если чего не так, то помещение соответствующее))) Но там сыро и соседи затопить могут. Буду признателен за комментарии. А, поликарбоната или текстурированного акрила ("светотехнических листов") нету у нас, я пока не нашел в городе. Это пожалуй проблема номер раз.

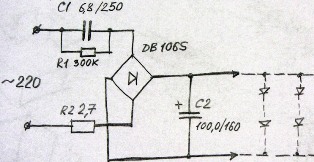

Там числа не суть, линейка метровая 18 вт, с запасом для бп это около 20-25; кондерный блок типа схемотехника от барышникова, хотя там даже в такой редакции вроде как желателен стабилитрон и сопротивление, разгружающее стабилитрон, но потери-потери. С другой стороны, драйвер (у нас одни арлайты в продаже) на эту мощность от 25-30 уе. Поскольку он сериями лепит, понятно почему конденсаторы )))

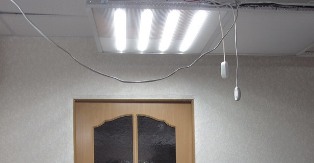

Гм, раньше не задирал голову вверх ))) По такому принципу (линейки в армстронгах и рассеиватель из пупырчатого поликарбоната/акрила) сделали освещение холла местного гума. Раньше там висели простые армстронги. Выглядит очень здорово, ярче армстронгов раза в полтора-два, линейки теплые.
Вот такие впечатления. Местных диодных шаманов нету (они то есть, но шарлатанисты))),  все это заказывается у компаний интергаторов в столицах (минск-москва). Так что имеет место быть в виде общего освещения, а это 45-50вт. Что с деградацией диодов пока не ясно. Будем посмотреть.

Дим, это жлобский вариант светодиодного армстронга, для тех заказчиков, которые едят доширак и вместо туалетной бумаги используют свой палец. Просто там где живет Барышников тяжело продвигать качественные вещи.
В этом светильнике стоят текстолитовые линейки на светодиодах типа 4014 которые продает Денис на форуме, они работают на слабых токах в режиме мощности 0,2 Вт. им даже и нужно дополнительный теплоотвод делать-хватает медных дорожек между диодами на плате.
Конденсаторное питание никак неоправданно кроме цены...
Контакт диодов с листом сотового поликарбоната не страшен...только рассеяние никакое- в идеале при опаловом(молочном) рассеивателе расстояние от диодов до рассеивателя должно быть не менее расстояния между диодами на плате.
А вот сотовый поликарбонат это плохо, потери большие, разложение спектра(фиолетовые оттенки).
Так же подкрашивает теплые и нейтральные светодиоды рассеиватель из дешевого полистирола с тиснение типа призма, колотый лед, пинспот и т.д.
Для себя лучше использовать качественные комплектующие.
Если есть желание заняться изготовлением светильника для себя любимого, то могу прислать комплектующие и сам соберешь(например армстронг) с нормальным блоком Ирбис и поликарбонатом ПОЛИГАЛЬ

С люксметром будешь ходить на замеры или на глаз отследишь?
Если ты из Белоруссии, то одни из лучших блоков для армстронга делают у вас в Молодечно

Нормальная линейка на номинальном токе и в теплом белом без напряга выдаст под 1000 Люмен при потреблении не более 7,5 Вт.
Китайские энергосберегайки даже не комментирую...
У светодиодов высокая габаритная яркость, поэтому только рассеиватель...лучше хороший иначе не спастись от слепящего эффекта.
Отлив только от низкого значения коэф. цветопередачи самих диодов или если есть рассеиватель,то может подкрашивать он-особенно полистирол...
Не надо в уголок линейки загонять....есть куча готовых вариантов профилей с рассеивателем и боковыми заглушками и приличным внешним видом для хоум инсталяции.

- вот интересные  статейки:
http://www.lumen2b.ru/category/articles/
http://www.lumen2b.ru/svetodiodi_fuflo/

- а вот фирма автора (александр полищук):
http://www.betalight.ru/

- а вот сергей титков и его фирма
http://setilumen.ru/

Мосбронза, сориентируйте по стоимости комплектухи. Ну, скажем, армстронг, и линейный какой, типа того что диодную линейку в профиль засунуть с прозрачным рассеивателем.

А ещё можно взять читайские светодиодные лампы, например feron или ecola и вставить их в армстронг.
А ещё можно взять армстронг, взять болгарку и как херакнуть по армстронгу, а потом прикрутить его к потолку и вставить эти лампы

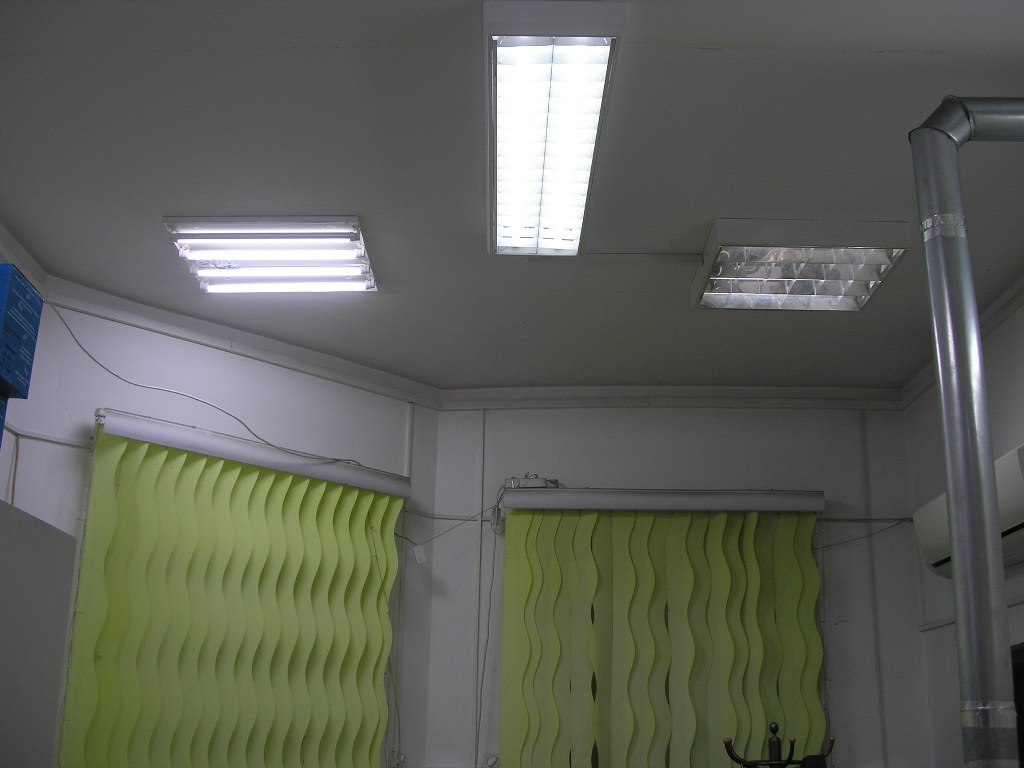

Слева светодиодные лампы

Howk,
вот как раз пример правильного конструктивного решения лампы:
http://www.betalight.ru/prodcts/ssl_mr16.html

По комплектухе для армстронга:
- линейки алюмин на LG 5630 по 14 диодов - 100 руб./шт.
- драйвер ИРБИС - 380 руб.(с 22 декабря Ирбис поднимет цены,будет дороже)
- Рассеиватель опаловый Polygal 1,5 мм. светопропускание 92% (поликарбонат а не полистирол) - 200 руб.- Корпус с отверстиями под наши линейки - 280 руб.
К сожалению вариантов линеек на китайцах не держим в наличии,как и сомнительных блоков.

Эта же комплектуха "пихнется"  в корпус из профиля или в ЛСП.

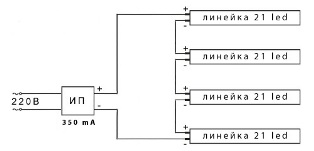

Линейки и блок на ток 350 мА.

Для себя любимого можно по всякому....

С наступившими! Православных с наступающими - светлых праздников!)))

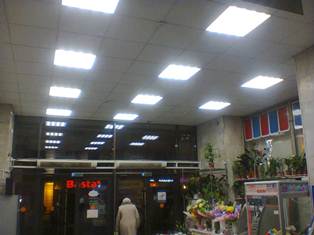

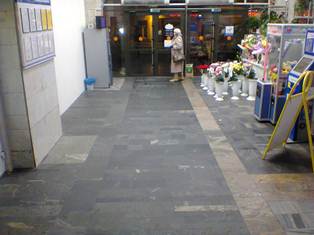

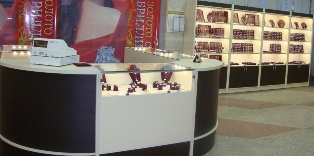

Ну вот парочку фотографий, телефоном правда, но не суть. Тот самый торговый центр, весь первый этаж в диодах, в смысле диодные армстронги, но там, где мелкая аренда, те сам тц. Там где магазины сами для себя делали, там от просто армстронгов, до гидридок.
Ну в принципе рассеиватель типа призма, бп на боковой стенке армстронга, это то, что видно снизу. Спектр похож на люминесцентные, чуть теплее, те с желтизной, чуть ярче люминесценток, ну процентов на 30. Расслоение есть, но не бросается в глаза.
А вот с опалом тоже есть пару точек, биокосметика и трусы женские (милавица), забавно, только в этом тц, в других у них гидридки. Расслабляет, этакий свет как в террариуме, неяркий и какого-то болотного оттенка. Так что с опалом сложнее, на стенде в электрике выглядит хорошо.
Есть креатив, магазин "колинз" - от совка остались витрины смотрящие на улицу, те это такой аквариум по высоте первого этажа. Так вот они заднее стекло завесили чем-то темным, в аквариумы сунули по манекену в светлой одежде (это их профиль), над ним прожектор гидридка - ночью вставляет)))Ну и парочка витрин с ювелиркой в этом самом тц. Днем видно за счет того что на окнах там наклейки, ночью еще круче. Собственно подсветку описывал уже, делали питерские ребята.

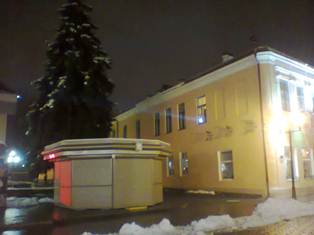

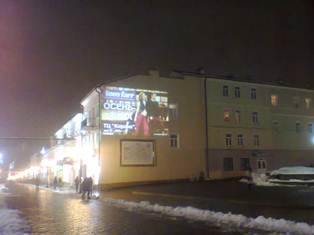

Что еще. Реклама креативная, ну я про эту картинку на стене дома. Медиа проектор, видимо. Яркость так себе, но в тумане вставляет. Цепляет тем, что картинка шебуршит, в смысле двигается, даже если слайд-шоу. Как только разрешили, раньше такое ни-ни.

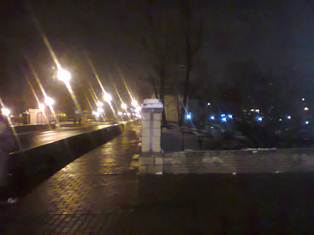

Ну и у нас потиху фонари на диоды переводят. "Пушкинские" - поначалу совали "кукурузу" из гетинакса, кубик с чем-то типа смд 50х50 и заменой стекла на сетку. Говно. Маяк - видно диоды далеко, но не видно нихрена. Теперь там тоже кубик, с каждой из сторон какая-то линза диаметром 2-3см, это лучше - именно это на фото. Как видно, слева обычные лампочки днат, справа и вниз к речке диоды. Эргоу - полупроводниковое уг)))
Веселее около гувд, там заменили уличные "Г" днат на "лопаты", кластер из 3-5 десятков диодов с тир оптикой. Широкая лопата, светит получше днат, но недалеко, по сути диодный прожектор. В подсветке зданий тоже появляется, но смотрится на небольших, там где много и ярко, там газоразрядки рулят.

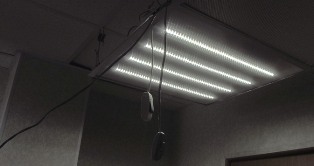

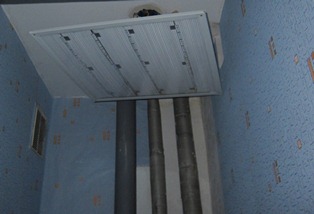

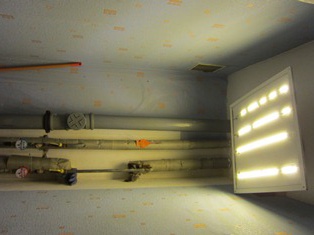

В сортир повесил хрень по мотивам "изобретателя". Просто посмотреть и набраться опыта. Сотовый поликарбонат, теплые китайские линейки на люминии, 5630, в количестве 2шт по 18 вт каждая, блок питания арлайт 60вт, стартует с задержкой 5 секунд, собрано на вагах защелкивающихся. Удобно.
Ну, проблема найти этот самый карбонат, проблема найти куском метр на метр, минимум лист. Минимум 50уе, оптовики продают от 100уе. Удалось уболтать на поллиста. По надежности не вставляет - режется ножом лоя картона, выглядит как гофрокартон, только прозрачный. Почти не рассеивает - диоды четко видны.
Скотчем залепил края от пыли, прилепил два уголка алюминиевых, снизу саморезами, за них подвшивается. Для красоты по периметру "L" ка для сайдинга. Висит шо драйвер шо карбонат на обувных шнурках (крючки в потолке). Как светит. Висела клл 25вт, диоды светят ярче. Сильно желтый цвет. Но не операционная.

Эрго. Промышленный вариант в строймаркете ома стоил 200-250 баксов. Имеем: блок питания 40 баксов, линейки 20, фурнитура 10, карбонат 25, скотч 10, оракал 10 (эмаль не захотела сохнуть), ну и крепеж, там эльки-уголок-саморезы-шнурки-скотч условно 10. Геморроя море. Светит не ох, но терпимо. Подвесить проблема.

Итого около 100-115 баксов, светит терпимо, начинаешь думать в процессе а нахрена все это. Но интересно. Заказать проще будет, так что возьму комплектуху, но это ближе к весне, пока от праздников отойду. Ну вот так. Сортир сниму пожже)))

Пробовал собирать линейку на мощных светодиодах(друг подогнал так что фирму не назову но сзади написано 3M хотя я не слышал, чтоб триэм делал диоды) свет жуткий, яркий и холодный. диоды бело-холодные и сине-холодные.

Потом поставил на линейку светофильтр из желтого пластика - стало адекватнее, но все равно неприятно.

В итоге остановился на люминесцентных Филипсах с плоским рассеивателем в форме линзы Френнеля - чтобы вниз на верстак, а не в глаза светил.

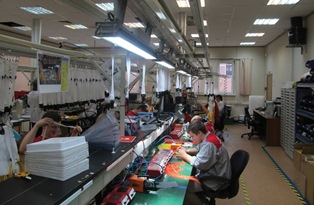

Комфортнее всего работать когда сверху люминесцентный мощный и направленный холодноватый  свет а сбоку теплые подсветки. Хорошая цветопередача и читаемость объема и фактуры. Светодиоды сейчас вообще не приемлю для рабочего света.

3М это всякие абразивы, скотчи, защитная спецодежда, очки-респираторы. Скорее всего это двусторонний скотч или пленка какая. Диоды есть сильно разные, как поштучно, так и в линейках. Ну это отдельный светлый мир - мосбронза не даст соврать))) Так что просто не умеете их готовить)))

Если есть тяга к яркости, нужна определенная цветовая температура, тут лучше диоды. Но увы, просто прийти и купить как сверло не получится, тут желательно понимать, чего хотите и что можете получить. Ну а дальше или готовые китайские лампы, или искать и лепить самому.

Диодный свет субъективно резковат, но диодная лампа светит сразу, а не раскочегаривается какое то время, ну и если хорошо сделано то не тухнет со временем. Но тут не сказать, ибо нужно ждать года. Есть еще люминесцентные в два раза длиннее обычных т8, ими у нас гипермаркеты подсвечивают... Как верхний свет.

Howk,
Заинтересовался, почитал в интернетах.
Пересмотрел свое мнение о светодиодах, основанное на общении с "инсталляционными" светодиодами, предназначенными просто для подсветки (типа как в рекламных коробах - у друга как раз от коробов и остались). Диоды такого класса по спектральным характеристикам не сравнимы с современными кристалл - люминофорными светодиодами для производства.
Осталось посмотреть их цену. Если в пределах тысяч трех - пяти  получиться собрать систему с регулируемыми боковыми  и верхним светом - то на новый верстак светодиоды поставлю.

Ну собственно первая серия это мое баловство. Какашка - потому как "кул вайт", в итоге цри ужасен, оттенок синюшний, здорово действует на нервы со временем. Впрочем, иного в продаже не было и это просто проба, на которой со временем начинаешь видеть косяки. На первой фотографии освещение 2 КЛЛ, на фото ниже диоды.

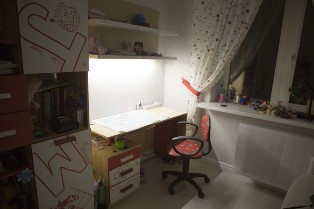

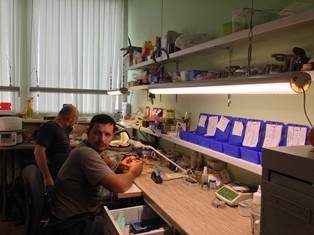

Ну а вторая серия это то, как это может быть, к чему я собственно и двигаюсь. Но тут уже не просто. "Нельзя просто так купить полуфабрикатов и приготовить светлое блюдо" (с))) Тут юрию большущее спасибо за саму идею, а бронзе большущее спасибо за то, что заставил думать о качестве. Влепив люминесцентную лампочку, получите сносное качество. С диодами это не пройдет, тут усердие надобно.

Но цветовая температура та, которая нужна.
Но жрут меньше.
Но яркость выше.
Но компактнее.

Поэтому я, типа, просвещаю)))

Туалетный микроотчет))) Итого прошел ровно год. В туалете висит дешевая "шляпа", лист сотового поликарбоната, две светодиодные линейки по 18 вт напополам (4 полоски), алюминиевый скотч в три слоя в роли теплоотвода, промежутки между полосками заклеены белым оракалом, по периметру "L" для сайдинга, блок питания арлайт. Итого не горит 11 спарок по три светодиода (33 светодиода). Конструкция геморойно-ремонтопригодная, ибо прямого доступа к линейкам нету, скотчем залеплено. Таки дела )))

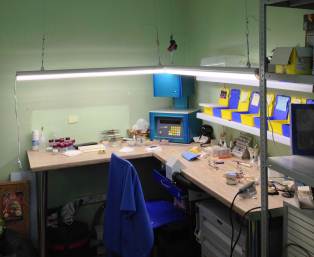

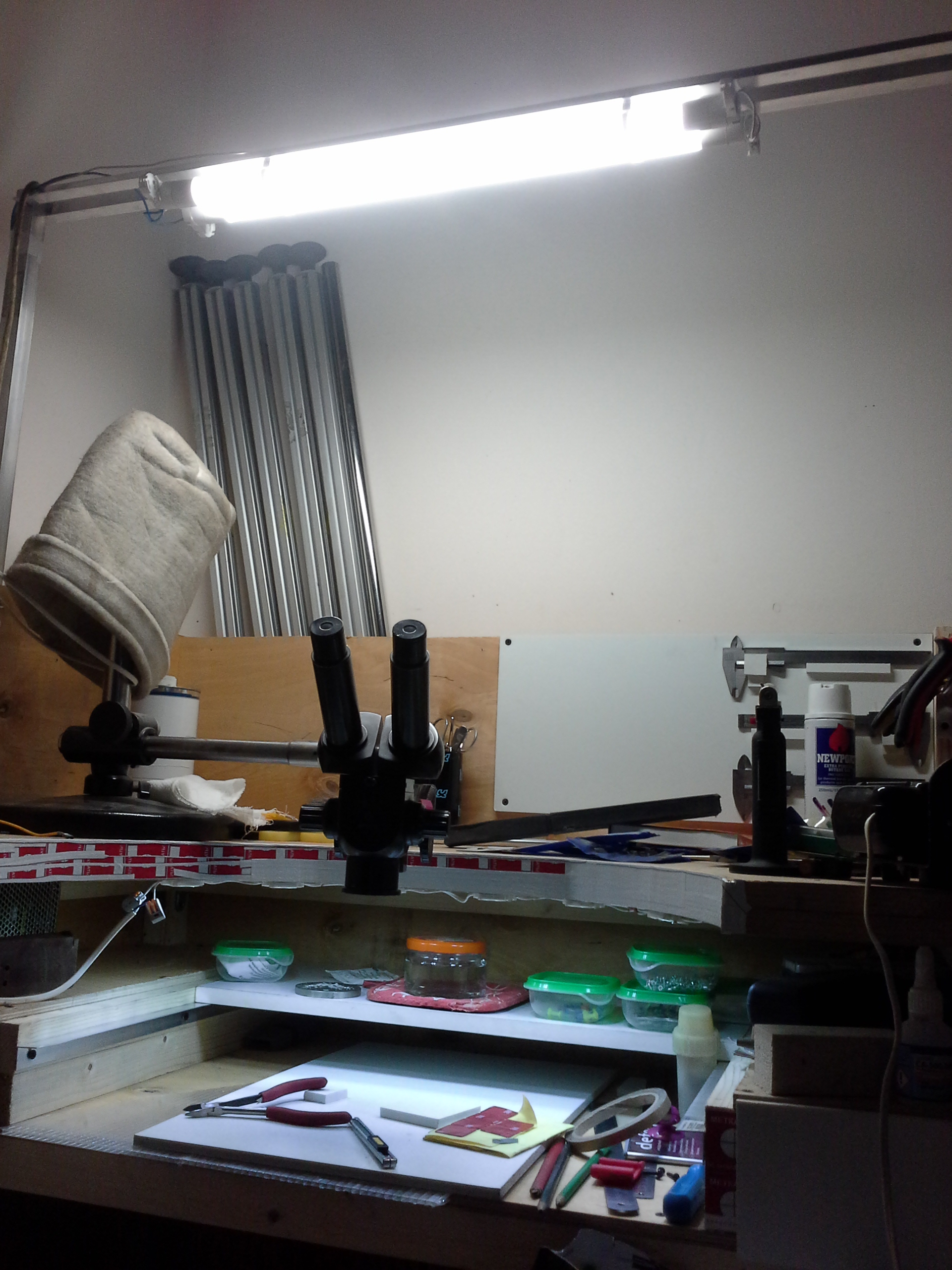

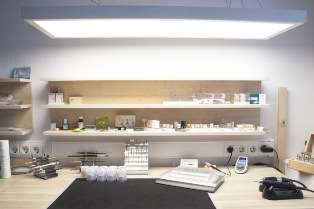

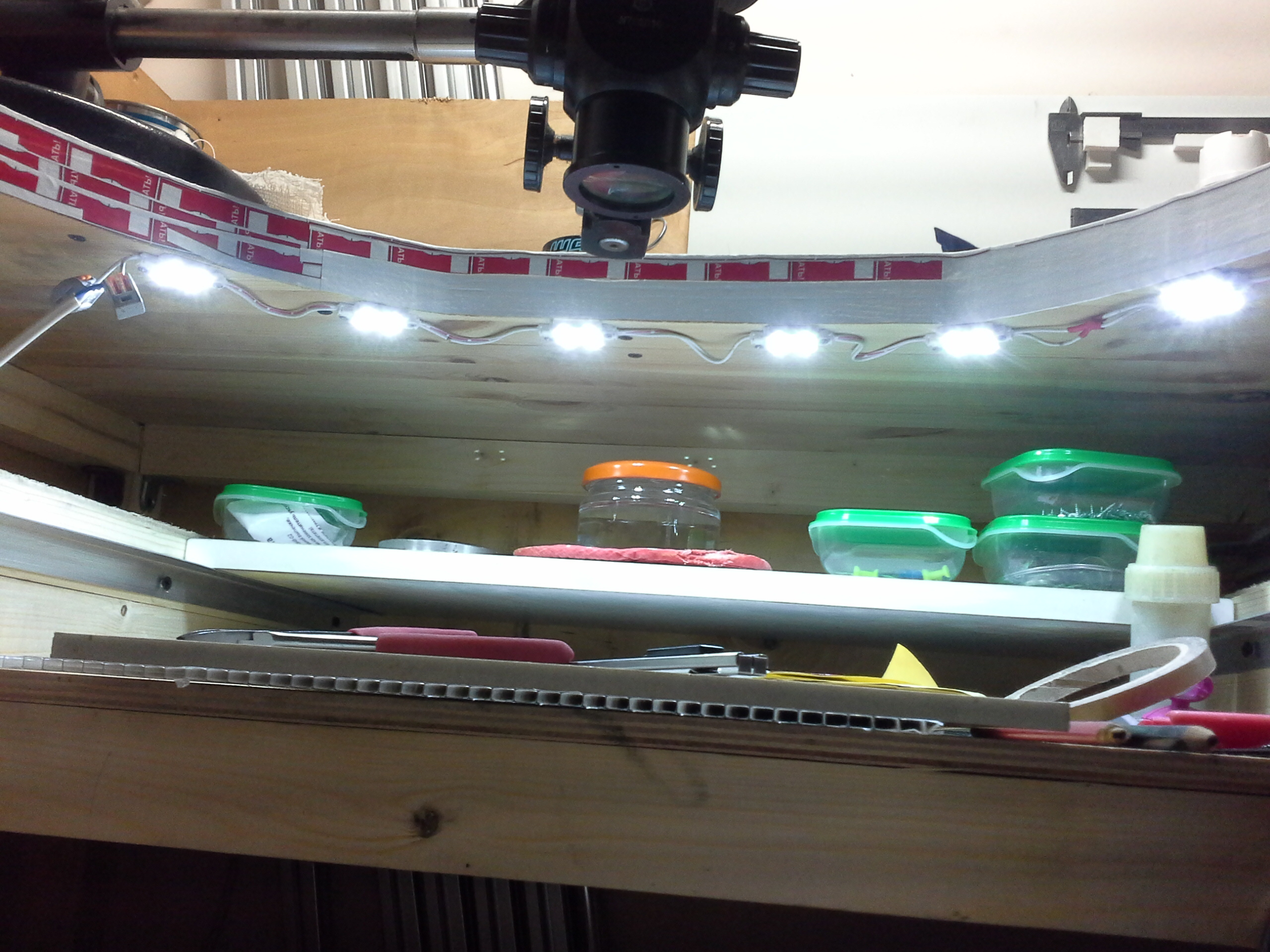

Верстак в процессе сборки.
Сверху пока приколхозил 2 трубки светодиодные температура 4000 к. Пробовал 6000 к не понравилось стоимость каждой меньше 200 рэ

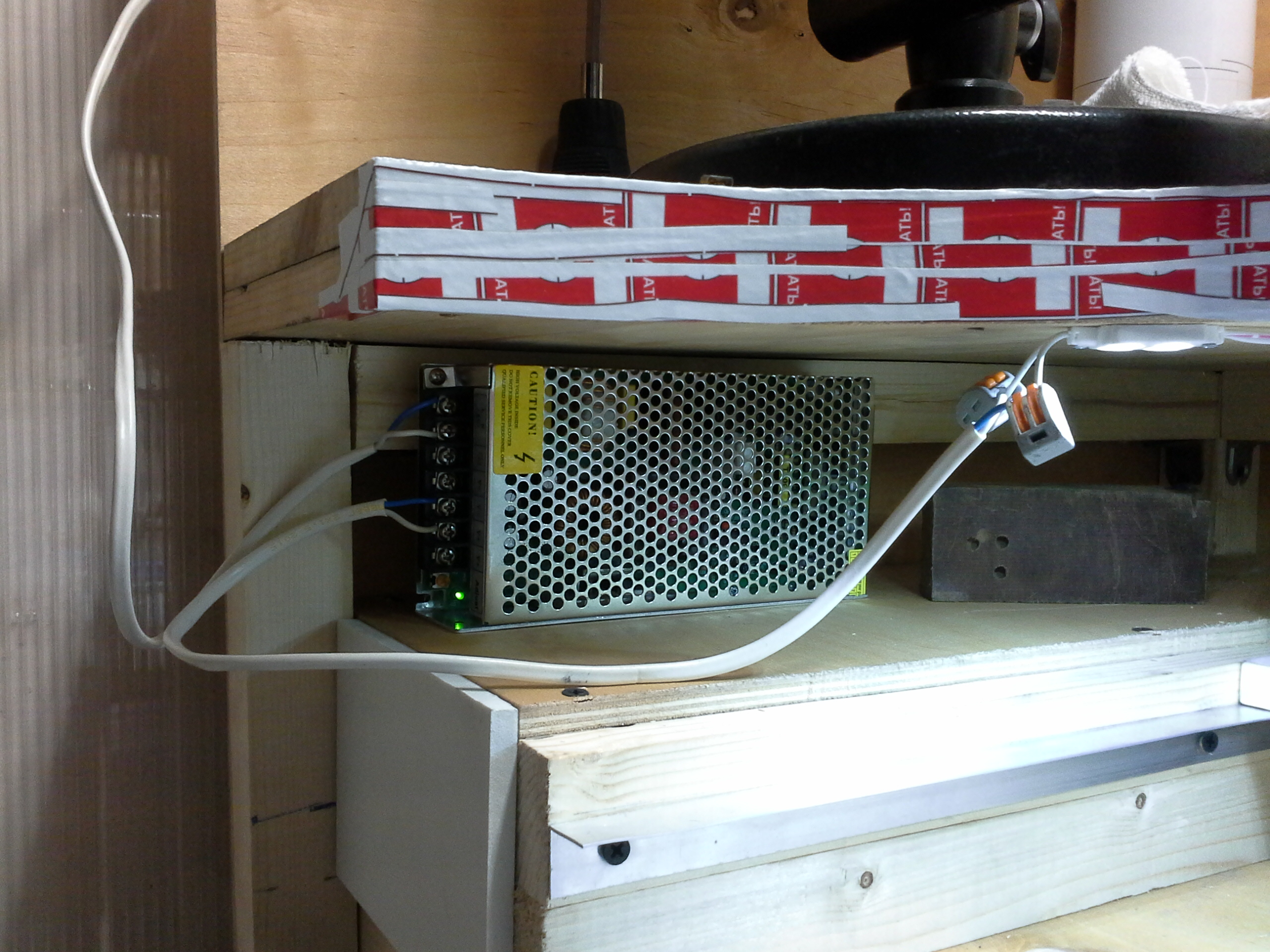

Снизу под вырезом воткнул 4-х диодные модули 3528 температура 6700 к. Запитаны они от блока питания 150W (ещё и на самопук хватит мощи!!!). Не удалось планшетом щёлкнуть через микроскоп... Немного бликует но есть идея добавить несколько модулей и заматировать мелкой шкуркой т.к. они уличные и залиты сверху какой то штукой полимерной.
В общем мне такое сочетание понравилось. Сижу ковыряюсь глаза не устают.

Продолжим пожалуй, все-таки китай не стоит на месте, ну и появляются всякие гаджеты, которые нет-нет да и пригодятся

Светодиодный светильник "самопал".

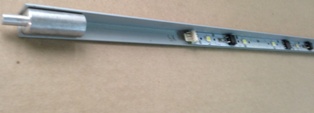

Профиль. Нужен будет профиль для светодиодных линеек (светодиодных лент) ну или просто толстенький алюминиевый профиль, длиной около 1 метра. Поскольку работа пыльная, то нужна будет прозрачная крышка из поликарбоната (акрила), матовую не стоит, потери большие. Профиль под полку или на кронштейнах/нитях над столом.

Диммер. Весьма неплохая штука, устройство для плавного изменения яркости светодиодной ленты (линейки), удобнее диммер с дистанционным пультом управления, на пульт клеим маленький магнитик и его можно прилепить в любое удобное место. Мощность димера по току примерно 12A, радиус действия 20м, на комнату хватит.

Блок питания. Он обеспечивает стабильное выходное напряжение 12V, если из перфорированного металла, не защищен от влаги, зато можно повесить компьютерный 80мм вентилятор, на всякий случай. Зато дырчатый блок питания дает возможность настроить выходное напряжение в диапазоне 11-15в, что бывает полезно.

Светодиоды. Сейчас появились новые, типа "7020" и "8520". Из минусов - пока только холодный белый свет (6000К). Как по мне, неприятно, теплый все-таки приятнее для работы за столом - тут пока только теплые диоды 5630, в линейках, они мощнее и теплоотвод у алюминиевых получше, но в любом случае нужен радиатор, хотя бы профиль.

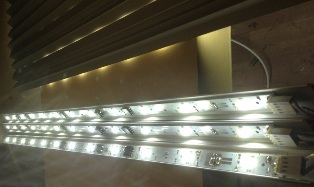

Параметры. Линейки на светодиодах "7020" 50 сантиметровые, 36 диодов на линейку, на 3 диода резистор 39 Ом. При 12в ток через диоды 40-45ма., смущает напряжение драйвера 11,4в (3,8в на диод). Для полуваттных диодов предельный ток 150ма, 75ма это 50%. Потребление линейки при 12 вольт 0,8а.

SMD7020 (A-7020D53W-LVR2 -S1-PCT)
прямой постоянный ток IF: 150мА
прямой импульсный ток: 200мА
холодный белый (6500К)
напряжение макс. 3,6в
напряжение мин. 2,8 в
