Добрый день товарищи . Возникла проблема с литьем Латуни. На выходе в отливке ,в местах непролива (буквально пару точек) видна формомасса.
Грешу на неправильную процентную составляющую гипса и воды при формовке. Или возможно гашу не правильно (через 5 минут в воде 40 градусов по цельсию)
Может есть еще какие то варианты.?

Если там должен был быть металл, значит эту формомассу от куда то снесло металлом при заливке, из отверстий каких то или углублений, рельефа.

trubotchist,
Можно даже грешить на небольшой кратер от паяльника ,при составлении ёлки?

trubotchist,
Да и использую формомассу srs classic.  Читал на форуме ,что она не того качетва ,что была раньше. Возможен брак ,при литье.

Воздушные пузыри в восковке.

BALOO,
Мешаю смесь по тех регламенту srs , так же и дегазирую

BALOO,
Но там буквально ,как единичная точка и на похожа на пузырь ,возможен ли вариант осыпания тигеля..??
После обработки пастой графитной, он стал сыпаться.В холодном состоянии крошится, а на горячую заметно пострадала текучесть. И крошится белой крошкой.

Жека Жеков,
фотографию приложить есть возможность?

Жоня,

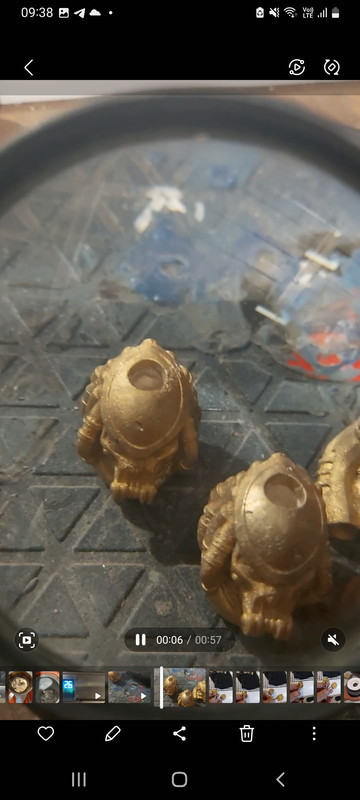

[url=https://postimg.cc/v4Vvkrnf][img]https://i.postimg.cc/W19fDSbW/Screenshot-20240829-093831-Gallery.jpg[/img][/url];

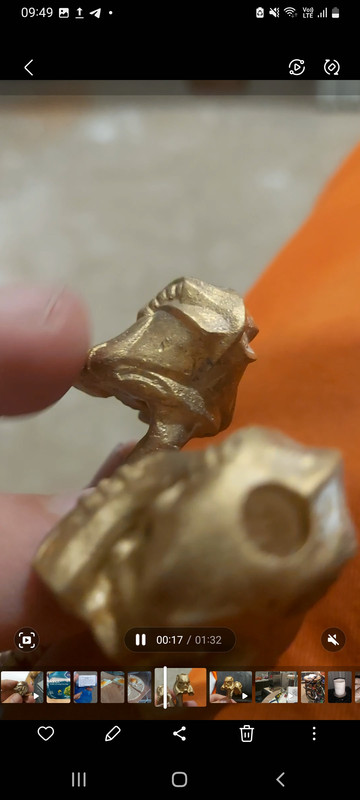

[url=https://postimg.cc/SnxhGKYB][img]https://i.postimg.cc/Vkjkmrfk/Screenshot-20240829-094907-Gallery.jpg[/img][/url];

Sol,
Благодарю

А льетесь то с воска или с полимера?

KeX,
Восковая смола Gilcast S

В таком случае, я бы предположил, что это обрушение формомассы в ходе прокалочного цикла из-за термического расширения полимера.

а какая формомасса и цикл прокалки?

KeX,
Формомасса srs classic. Цикл прокалки 13 часов .первые ступени повышение выдежка 150 градусов , вторые 350 и заключительные 730.

Жека Жеков,
 Для полимеров лучше быстрый цикл, но есть вероятность, что Classic такого не выдержит.

Смысл в том, что полимеры наиболее интенсивно увеличиваются в объеме в диапазоне 100-500С, давят на стенки и обрушают ФМ. И этот участок нужно пройти как можно быстрее. Либо же изначально загружать опоки в печь, предварительно разогретую до 500С, выдерживать 4 часа, затем следовать обычному циклу (нагрев до 730-750, выдержка 4 часа и спуск до температуры литья)





Для мелких изделий пропорции вода\масса - 38\100, для крупных - 37\100

Выдержка 4-5 часов перед закладкой в печь.

1 Выдержка в печи при 90С 2 часа
2 Максимально быстрый набор температуры до 500С
3 Выдержка 3 часа
4 Максимально быстрый набор температуры до 750
5 Выдержка 4 часа
6 Спуск до температуры литья
7 Выдержка 1 час
8 Литье.

KeX,
спасибо попробую.

KeX,
Думаю ,всеже поменять фм на  goldstar xxx

бывает после перемеса  сверху чуть ли не ржавчина в массе сверху х.з куда она ещё может комком попасть вода дистиллированная  ...  опоки грязные возможно.
