Постройка муфельной печи 1200с
Пользователь
Регистрация: 10.08.2019

Сообщений: 4
В друзьях у: 0
Голосов: 0 / 0
Здравствуйте. Нужна помощь специалиста, по постройке муфельных печей пользуясь толстой футеровкой плит.
На данный момент в процессе подготовки к постройке.
Параметры печи:
Температура для плавки металлов: до 1200с.
Размер камеры: Д300, Ш150, В400.(18л)
Мощность: до 3.5 квт (Чем меньше тем лучше)
Утеплитель 4см слой: МКРВ-200.

Вопросы по постройке:
1.Диаметр и длина Еврофехрали
2.Расстояние между прорезей, и их диаметр под спирали.
3.Количество спиралей и схема их подключения.

С плитами на данный момент полная неопределенность.
Есть три варианта для заказа. Цены на эти плиты +/- в одном диапазоне.
ШВП-350 или МКРГП-500 (1250с) 4шт 500х500х100 и Kaowool Boards (1260c) 1шт 1200x1000x100.

Возможно ваш совет мне и поможет с выбором, на первые две плиты в сети достаточно сделанных проэктов. На третью нашел всего один.
Так же буду очень рад вашим вариантам проверенных поставщиков плит. Просто глядя на этот ролик, боюсь попасть в такую же ситуацию, заказав по предоплате.
На данный момент имеется:
REX-C100FK02-V*AN(+реле 40A и провод под термопару)
Термопара 1300c (Диам 3.0мм)
Тумблеры 30A/220
Графитовый тигель под ширину и высоту камеры. (Поэтому спирали будут в пазах футеровки).
Контактор/Пускатель или автомат - не определился (хотелось вы вашего совета).

Одно или несколько оставленных сообщений в этой теме или в личных сообщениях, могут положить начало моему проэкту. Чтобы отдать должное, переведу 500руб. На ваши реквезиты. По завершению постройки и проверки, переведу столь-ко же
Изменено: hadiction - 09.03.2020 18:17:16
Пользователь
Регистрация: 03.11.2018
Откуда: Белгород

Сообщений: 2253
В друзьях у: 2
Голосов: 132 / 63
hadiction,
я не пойму, вы собираетесь делать плавильную или муфельную печь?
Если вы собираетесь плавить в графитовом тигле, мне кажется, что лучше делать плавильную печь с крышкой.
Из муфеля будет сложно доставать тигель.
Тем более если он будет большого диаметра.
Насчет плит ничего посоветовать не могу.
Я покупал готовый муфель на 1300С.
Объем камеры 10 литров.
Толщина термоизоляции у него примерно см. 10.
При температуре 1000С можно открывать дверцу голыми руками, да и сам муфель нагревается не сильно.
Можно спокойно коснуться рукой.
Спирали с трех сторон, Еврофехраль 2.0.
Потреблаяет 2.2-2.5 кВт.
Контроллер Овен ТРМ251. Очень удобный в эксплуатации, рекомендую.
Если хотите, завтра поеду на дачу сфоткаю камеру.
Пользователь
Регистрация: 10.08.2019

Сообщений: 4
В друзьях у: 0
Голосов: 0 / 0
Цитата

hadiction,
я не пойму, вы собираетесь делать плавильную или муфельную печь?
Если вы собираетесь плавить в графитовом тигле, мне кажется, что лучше делать плавильную печь с крышкой.
Плавильная печь для плавки меди. Запас по 2 см с двух сторон. Тигель будет легко его выниматся из камеры, он имеет специальный паз в который вставляется железный пруток с керамической ручкой.
Пользователь
Регистрация: 03.11.2018
Откуда: Белгород

Сообщений: 2253
В друзьях у: 2
Голосов: 132 / 63
hadiction,

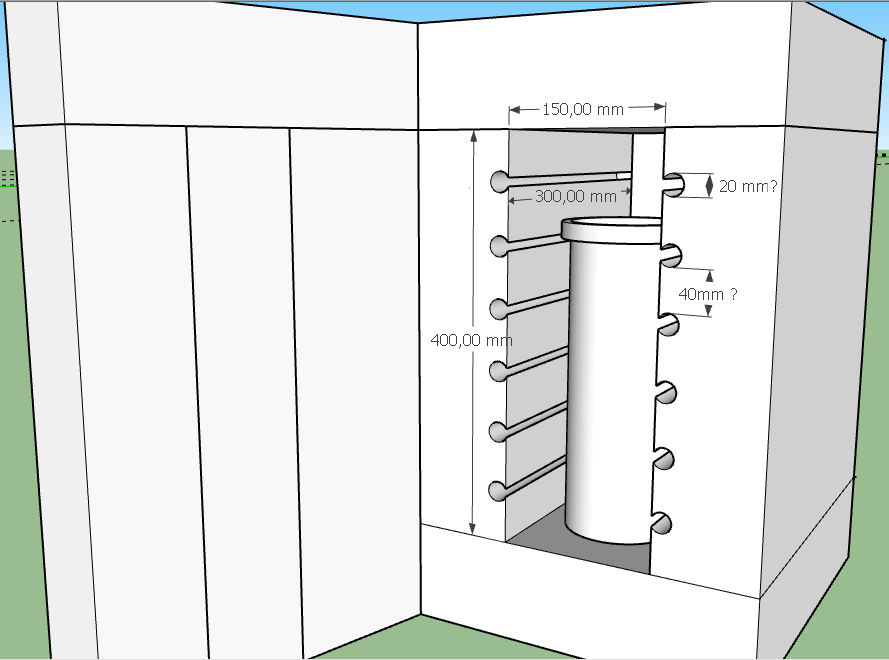

но судя по эскизу , это муфель. Насчет тигля....
В плавильных печах, его именно за этот паз и вынимают, быстро и удобно.
Кроме того, у вас будет визуальный контроль расплава, что не маловажно.
Да и с точки зрения безопасности, при горизонтально загрузке, вы может щипцами случайно коснуться нагревателей....
Пользователь
Регистрация: 10.08.2019

Сообщений: 4
В друзьях у: 0
Голосов: 0 / 0
uvrigel,
Никаких щипцов! Сверху тигля установлено обжимное железное кольцо. В нём есть паз 10х15мм. В него сбоку вставляется тонкий пруток с керамической ручкой и без каких либо касаний можно вынять тигель из камеры.
Пользователь
Регистрация: 25.10.2007
Откуда: ВБК

Сообщений: 3273
В друзьях у: 7
Голосов: 140 / 27
Цитата
тонкий пруток с керамической ручкой
далее нужен перехват тигля для заливки... - геморрой .
Пользователь
Регистрация: 03.11.2018
Откуда: Белгород

Сообщений: 2253
В друзьях у: 2
Голосов: 132 / 63
hadiction,
есть еще один аспект, о котором вы похоже забыли.
Ну нагрели вы печь до 1200, открываете дверцу печи......вы к ней на метр не подойдете.
Там же жар будет очень сильный.  А вам нужно будет предельно  аккуратно, по возможности быстро,  вынуть тигель, ничего не зацепив.....
По поводу графического тигля....при таком способе загрузки, его хватит макс. на 2-3 плавки.
Вы это учитываете ? Его и в вертикальных печах хватает не на долго, а в вашем случае, тем более.
Так же , советую подумать, возможно вам хватит для плавки меди , учитывая ваши объемы  1150С.
При высоких температурах, каждые 50-100 градусов, даются с большим трудом.
Заодно с экономите кВт.
Вообщем, у меня сложилось мнение, что вы со своим проектом ищете приключения на свою голову, или на иные места.
Техники безопасности много не бывает.
Пользователь
Регистрация: 01.10.2010
Откуда: Предгорья Алтая

Сообщений: 8629
В друзьях у: 21
Голосов: 806 / 34
Цитата
Плавильная печь для плавки меди.
Вот прямо так настоятельно, рекомендую передумать на другую конструкцию. Для плавки- плавильную печь. Муфельная печь для плавки металлов не совсем подходит. Ладно там свинец какой, или дюралюминий расплавить. Но с медью ,уверен, не прокатит именно такая конструкция.
Тот кто пляшет и поет - тот поет и пляшет, тот кто пашет и кует - тот кует и пашет.
